Hur styr en robotledsmodul position och vridmoment?

Introduktion

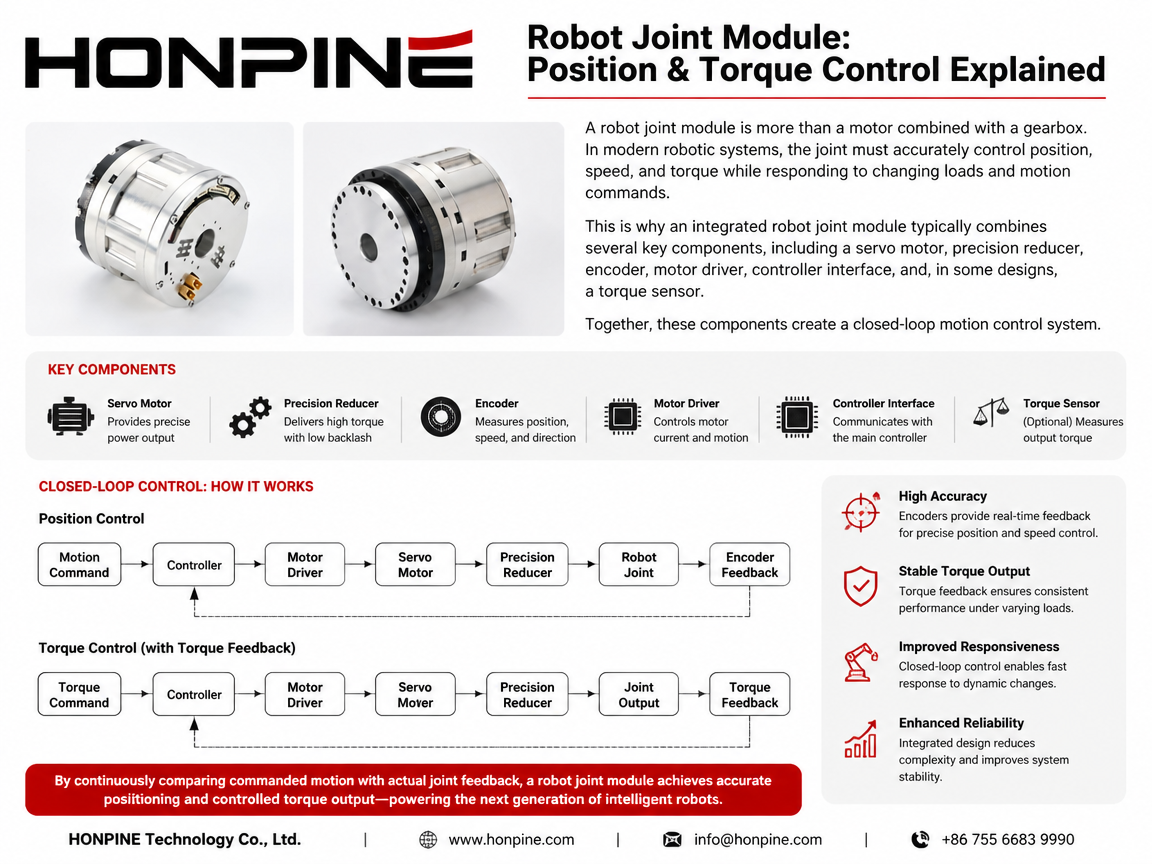

En robotledmodul är mer än en motor kombinerad med en växellåda. I moderna robotsystem måste leden noggrant kontrollera position, hastighet och vridmoment samtidigt som den reagerar på förändrade belastningar och rörelsekommandon.

Det är därför en integrerad robotledmodul vanligtvis kombinerar flera nyckelkomponenter, inklusive en servomotor, precisionsreducerare, kodare, motordrivare, styrgränssnitt och, i vissa utföranden, en momentsensor.

Tillsammans skapar dessa komponenter ett slutet rörelsestyrningssystem.

En förenklad positionskontrollprocess är:

Rörelsekommando → Styrenhet → Motordrivare → Servomotor → Precisionsreducerare → Robotled → Kodaråterkoppling

För momentreglering kan en ytterligare återkopplingsväg användas:

Momentstyrning → Motordrivare → Servomotor → Precisionsreducerare → Ledutgång → Momentåterkoppling → Styrenhet

Möjligheten att kontinuerligt jämföra kommenderad rörelse med faktisk ledåterkoppling gör det möjligt för en robotledmodul att uppnå noggrann positionering och kontrollerad vridmomentutgång.

Den här artikeln förklarar hur position och vridmoment styrs inuti en robotledmodul, hur kodare och momentsensorer bidrar till sluten styrning och varför dessa tekniker är viktiga för humanoida robotar, kollaborativa robotar, industrirobotar och andra avancerade robotsystem.

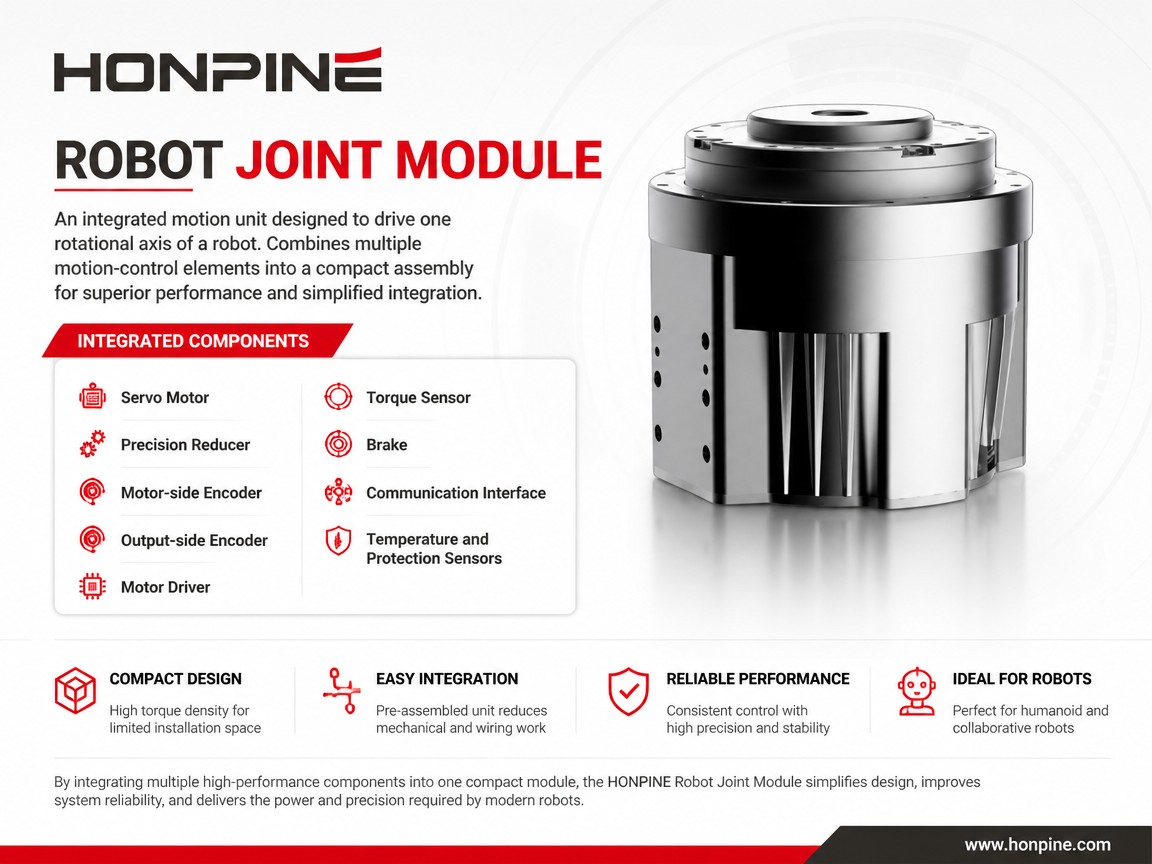

Vad är en robotledmodul?

En robotledmodul är en integrerad rörelseenhet utformad för att driva en rotationsaxel hos en robot.

Beroende på designen kan en robotledmodul integrera:

• Servomotor

• Precisionsreducerare

• Motorsidig kodare

• Utgångskodare

• Motorförare

• Momentsensor

• Broms

• Kommunikationsgränssnitt

• Temperatur- och skyddssensorer

Istället för att designa robotleden från separata komponenter kombinerar en integrerad modul flera rörelsestyrningselement till en kompakt enhet.

Denna metod kan minska mekaniskt integrationsarbete, förenkla kabeldragning, förbättra systemets kompakthet och ge mer konsekvent styrprestanda.

För humanoida robotar och kollaborativa robotar är denna integrationsnivå särskilt användbar eftersom fogutrymmet är begränsat och ställdonet ofta måste leverera högt vridmoment från ett relativt litet paket.

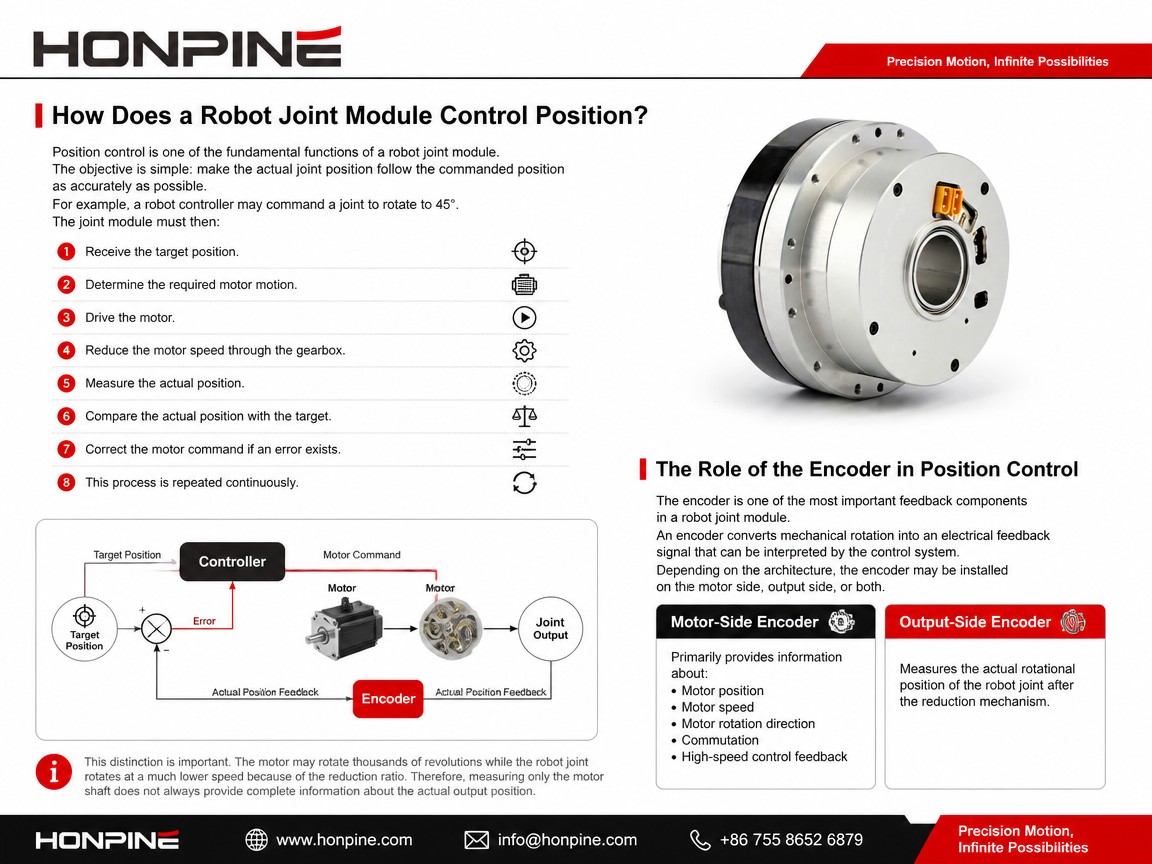

Hur styr en robotledmodul positionen?

Positionskontroll är en av de grundläggande funktionerna i en robotledmodul.

Målet är enkelt: få den faktiska ledpositionen att följa den beordrade positionen så exakt som möjligt.

Till exempel kan en robotstyrenhet beordra en led att rotera till 45°.

Den gemensamma modulen måste då:

• Ta emot målpositionen.

• Bestäm den erforderliga motorrörelsen.

• Kör motorn.

• Minska motorvarvtalet via växellådan.

• Mät den faktiska positionen.

• Jämför den faktiska positionen med målet.

• Korrigera motorkommandot om ett fel finns.

• Denna process upprepas kontinuerligt.

Kodarens roll i positionskontroll

Kodaren är en av de viktigaste återkopplingskomponenterna i en robotledmodul.

En kodare omvandlar mekanisk rotation till en elektrisk återkopplingssignal som kan tolkas av styrsystemet.

Beroende på arkitekturen kan pulsgivaren installeras på motorsidan, utgångssidan eller båda.

En motorsidig pulsgivare ger främst information om:

• Motorposition

• Motorhastighet

• Motorns rotationsriktning

• Kommutering

• Höghastighetskontrollåterkoppling

En utgångskodare mäter robotledens faktiska rotationsposition efter reduktionsmekanismen.

Denna åtskillnad är viktig.

Motorn kan rotera tusentals varv medan robotleden roterar med en mycket lägre hastighet på grund av utväxlingsförhållandet.

Därför ger mätning av endast motoraxeln inte alltid fullständig information om den faktiska utgångspositionen.

Motorsidig kodare kontra utgångssidig kodare

Motorsidig pulsgivare

Motorsidans kodare är placerad nära motoraxeln.

Det används ofta för:

• Fältorienterad styrning

• Motorkommutering

• Hastighetsåterkoppling

• Motorpositionsåterkoppling

• Servokontroll

Eftersom motorn roterar med hög hastighet måste pulsgivaren ge snabb och tillförlitlig återkoppling.

Utgångskodare

En utgångskodare mäter positionen för den faktiska robotledens utgång.

Det kan hjälpa styrsystemet att upptäcka skillnader mellan den kommenderade utgångspositionen och den faktiska utgångspositionen.

Detta kan vara särskilt värdefullt när transmissionssystemet introducerar små mängder av:

• Elastisk deformation

• Sändningsfel

• Glapp

• Axelns nedböjning

• Mekanisk överensstämmelse

För högprecisionsrobotfogar kan positionsåterkoppling på utgångssidan därför ge ett extra kontrolllager.

Varför använda dubbla kodare i en robotledmodul?

En arkitektur med dubbel kodare använder både motorsidans och utgångssidans återkoppling.

Styrsystemet kan använda motorkodaren för snabb motorstyrning samtidigt som utgångskodaren används för att övervaka den faktiska ledens position.

Denna arkitektur kan förbättra den gemensamma modulens förmåga att:

• Bibehåll exakt positionering av utgången

• Upptäck överföringsfel

• Kompensera för mekaniska avvikelser

• Övervaka ledrörelser

• Stöd för avancerade kontrollstrategier

För tillämpningar som humanoida robotar, kollaborativa robotar och precisionsrobotmanipulatorer kan denna ytterligare feedback vara värdefull.

Hur når en robotled målpositionen?

Positionskontroll fungerar normalt som ett slutet system.

En förenklad kontrollsekvens är:

Målposition → Positionsregulator → Motorstyrning → Motordrivare → Servomotor → Precisionsreducerare → Robotled → Pulsgivaråterkoppling

Styrenheten utvärderar kontinuerligt skillnaden mellan målpositionen och den uppmätta positionen.

Denna skillnad är känd som positionsfelet.

Om den faktiska positionen är bakom målet justerar styrenheten motorkommandot.

När leden närmar sig målet justeras kommandot för att minska överskjutning och förbättra stabiliteten.

Den exakta styralgoritmen beror på servosystemet och applikationen, men principen förblir densamma:

Mät → Jämför → Korrigera → Upprepa

Hur styr en robotledmodul vridmomentet?

Enbart positionskontroll räcker inte för många moderna robotar.

En robot måste också veta hur mycket kraft den utövar på sin omgivning.

Detta blir särskilt viktigt när en robot:

• Grepar ett föremål

• Får fysisk kontakt med en yta

• Promenader

• Klättrar

• Utför montering

• Interagerar med människor

• Manipulerar ömtåliga komponenter

Momentreglering gör det möjligt för roboten att reglera rotationskraften som produceras vid en led.

Istället för att bara beordra:

Flytta fogen till 30°.

Roboten kan också beordra:

Applicera en kontrollerad mängd vridmoment samtidigt som önskad position bibehålls.

Detta förändrar roboten från en rent positionsstyrd maskin till ett mer adaptivt rörelsesystem.

Hur genereras vridmoment vid en robotled?

Motorn genererar vridmoment vid sin axel.

Precisionsreduceraren omvandlar sedan motorns hastighet och vridmoment enligt dess reduktionsförhållande.

Ett förenklat förhållande är:

Motormoment → Precisionsreducerare → Ledutgångsmoment

Ett högre utväxlingsförhållande kan producera högre utgångsmoment samtidigt som utgångsvarvtalet minskas.

Det faktiska utgångsmomentet beror dock också på transmissionens verkningsgrad och driftsförhållanden.

Därför kan valet av robotled inte baseras enbart på motorns vridmoment.

Ingenjörer bör också överväga:

• Reduktionsförhållande

• Nominellt vridmoment

• Toppmoment

• Transmissionseffektivitet

• Robotnyttolast

• Ledhastighet

• Acceleration

• Driftscykel

• Externa krafter

• Ledtröghet

Hur mäts robotledens vridmoment?

Det finns flera metoder för att uppskatta eller mäta vridmoment i en robotledmodul.

Strömbaserad momentuppskattning

För många servomotorer är elektromagnetiskt vridmoment relaterat till motorströmmen.

Styrenheten kan därför uppskatta motormomentet från uppmätt ström.

Denna metod kan vara användbar eftersom den inte nödvändigtvis kräver en separat momentsensor.

Emellertid är det uppskattade motormomentet inte alltid identiskt med det faktiska vridmomentet vid robotledens utgång.

Mekaniska transmissionsförluster, friktion, deformation och andra faktorer kan påverka det slutliga utgångsmomentet.

Momentsensoråterkoppling

En momentsensor mäter vridmoment direkt på en lämplig plats i den mekaniska transmissionen eller utgående strukturen.

En robotledmodul utrustad med en integrerad momentsensor kan ge direkt kraftrelaterad återkoppling till styrsystemet.

Detta kan stödja:

• Momentkontroll

• Kraftkontroll

• Kollisionsdetektering

• Kontroll av efterlevnad

• Kontaktdetektering

• Säker interaktion mellan människa och robot

• Exakt manipulation

För robotar som interagerar fysiskt med sin omgivning kan direkt momentåterkoppling vara särskilt värdefull.

Hur fungerar positionskontroll och momentkontroll tillsammans?

I avancerade robotledmoduler bör position och vridmoment inte alltid betraktas som separata funktioner.

De kan verka tillsammans.

Tänk dig till exempel en samarbetande robot som rör sig mot ett objekt.

Under fri rörelse kan roboten prioritera positionskontroll.

När roboten kommer i kontakt med objektet blir vridmoment- eller kraftåterkoppling viktigare.

Styrsystemet kan sedan minska den kommenderade rörelsen eller justera det applicerade vridmomentet enligt kontaktförhållandena.

Detta skapar ett mer följsamt beteende.

Positionskontroll

Vart ska leden röra sig?

Hastighetskontroll

Hur snabbt ska leden röra sig?

Momentkontroll

Hur mycket rotationskraft ska leden utöva?

Dessa kontrolllager kan fungera tillsammans inom en servostyrarkitektur.

Varför är momentkontroll viktigt för humanoida robotar?

Humanoida robotar ställer särskilt höga krav på gemensam kontroll.

En humanoid robot måste kontinuerligt hantera sin kroppsbalans medan den rör sig genom en föränderlig miljö.

Till exempel under promenader:

• Höftleden ändrar position.

• Knäet bär upp en del av kroppsbelastningen.

• Vristen interagerar med marken.

• Yttre krafter förändras kontinuerligt.

• Roboten måste upprätthålla balansen.

Positionsinformation ensam kanske inte helt beskriver robotens fysiska tillstånd.

Information om vridmoment och kraft kan ge ytterligare information om hur roboten interagerar med sin omgivning.

Detta är en anledning till att högpresterande humanoida robotaktuatorer i allt högre grad kombinerar:

Hög momentdensitet + exakt positionsåterkoppling + momentåterkoppling

Varför är momentavkänning viktigt för samarbetande robotar?

Samarbetande robotar arbetar ofta nära människor.

Detta skapar andra krav än traditionella industrirobotar som arbetar inuti isolerade arbetsceller.

En samarbetande robot kan behöva upptäcka oväntad kontakt och reagera på lämpligt sätt.

En momentkänslig robotkoppling kan hjälpa till att identifiera onormala belastningsförhållanden.

Till exempel:

• Normal rörelse → Förväntat vridmoment

• Oväntad kontakt → Momentavvikelse

• Styrenhetsrespons → Minska vridmoment / Stopp / Ändra bana

Momentavkänning är dock bara en del av ett robotsäkerhetssystem. Den övergripande säkerheten beror också på robotstyrenheten, programvaran, den mekaniska designen, avkänningsarkitekturen, riskbedömningen och tillämpliga säkerhetsstandarder.

Vilken roll spelar precisionsreduceraren i en robotledmodul?

Precisionsreduceraren är en annan viktig komponent inuti en robotledmodul.

En robotmotor arbetar vanligtvis med relativt hög hastighet.

Robotleden kräver dock ofta:

• Lägre rotationshastighet

• Högre utgående vridmoment

• Hög positionsnoggrannhet

• Lågt överföringsfel

• Kompakta mekaniska dimensioner

• Reduceraren överbryggar denna skillnad.

Harmoniska reducerare kan ge höga reduktionsförhållanden i kompakta paket, vilket gör dem lämpliga för många robotkopplingar.

Planetära reducerväxlar kan också användas när applikationen kräver en annan kombination av vridmoment, hastighet, effektivitet, styvhet och kostnad.

Transmissionsarkitekturen har därför en direkt inverkan på robotledmodulens totala prestanda.

Hur påverkar glapp robotledens position och momentkontroll?

Glapp är en viktig faktor i robotiserade transmissionssystem.

Om det finns för stort mekaniskt spel mellan transmissionskomponenterna kan motorn röra sig utan att omedelbart producera den förväntade utgående rörelsen.

Detta kan minska positioneringsnoggrannheten.

Det kan också komplicera momentstyrningen eftersom förhållandet mellan motorrörelse och utgångsrörelse blir mindre förutsägbart.

Precisionsreducerare med lågt glapp används därför ofta i robotapplikationer som kräver noggrann rörelse.

För applikationer som robotarmar, humanoida robotar, CNC-roterande axlar och precisionsautomation kan lågt överföringsfel vara ett viktigt urvalskriterium.

Sluten styrning: Kärnan i en modern robotledmodul

Det viktigaste konceptet bakom modern robotledstyrning är den slutna slingan.

Ett slutet system skickar inte bara ett kommando och antar att leden har rört sig korrekt.

Istället mäter den kontinuerligt ledens faktiska tillstånd.

En förenklad arkitektur är:

Kommando → Styrenhet → Drivrutin → Motor → Reducer → Ledutgång → Pulsgivare / Momentgivare → Återkoppling → Styrenhet

Denna återkopplingsslinga gör det möjligt för systemet att upptäcka skillnader mellan förväntat och faktiskt beteende.

Utan återkoppling fungerar systemet mer som en öppen loop-mekanism.

Med feedback kan styrenheten kontinuerligt korrigera sina kommandon.

Vilka kommunikationsgränssnitt används i robotledmoduler?

Robotledsmoduler behöver ofta kommunicera med en överordnad robotstyrenhet.

Vanliga industriella kommunikationstekniker inkluderar:

• BURK

• CANopen

• EtherCAT

• RS-485

• Industriella Ethernet-protokoll

Kommunikationsgränssnittet gör det möjligt för robotstyrenheten att skicka kommandon och ta emot feedback från leden.

Beroende på arkitekturen kan den gemensamma modulen utbyta information såsom:

• Målposition

• Målhastighet

• Målmoment

• Faktisk position

• Faktisk hastighet

• Faktiskt vridmoment

• Motortemperatur

• Felstatus

• Kodarens status

EtherCAT väljs ofta för robotsystem som kräver synkroniserad fleraxlig styrning och snabb kommunikation.

CAN och CANopen kan också vara praktiska lösningar för distribuerade robotkopplingar där systemarkitektur, kostnad och kommunikationskrav måste balanseras.

Varför är integration viktig i en robotledmodul?

Att integrera motor, reducer, kodare och elektronik i en gemensam modul ger flera potentiella fördelar.

H3: Kompakt mekanisk design

Ett starkt integrerat ställdon kan minska utrymmesbehovet för separata komponenter.

Detta är särskilt användbart i:

• Humanoida robotleder

• Robothandleder

• Färdiga händer

• Samarbetande robotar

• Kompakta robotarmar

Minskad kabeldragning

När driv- och återkopplingskomponenterna är integrerade i leden kan färre externa anslutningar krävas.

Detta kan förenkla robotmontering och kabelhantering.

Enklare systemintegration

En förintegrerad robotkopplingsmodul kan minska det tekniska arbete som krävs för att matcha:

• Motor

• Växellåda

• Kodare

• Förare

• Kontroller

Modulen kan istället behandlas som en standardiserad rörelseenhet.

Mer kompakt kontrollarkitektur

Att integrera sensor- och drivelektronik närmare den mekaniska transmissionen kan också bidra till att minska det fysiska avståndet mellan ställdonet och dess återkopplingskomponenter.

Detta är värdefullt för kompakta robotsystem.

Vad bör ingenjörer tänka på när de väljer en robotkopplingsmodul?

Valet av en robotkopplingsmodul bör inte enbart baseras på nominellt vridmoment.

Ingenjörer bör utvärdera de fullständiga driftskraven.

1. Nominellt vridmoment

Bestäm det kontinuerliga vridmoment som krävs under normal drift.

2. Maximalt vridmoment

Beakta det maximala vridmomentet som krävs vid acceleration, stöt eller kortvarig dynamisk rörelse.

3. Utgångshastighet

Skarven måste uppnå önskad rotationshastighet samtidigt som nödvändigt vridmoment bibehålls.

4. Reduktionsförhållande

Reduktionsförhållandet påverkar utgångshastighet, utgångsmoment, motorns arbetspunkt, bakåtkörbarhet och dynamisk respons.

5. Positionsnoggrannhet

Tänk på kodarens upplösning, transmissionens noggrannhet, glapp och servoprestanda.

6. Momentåterkoppling

Avgör om strömbaserad momentuppskattning är tillräcklig eller om direkt momentavkänning krävs.

7. Vikt

För mobila robotar och humanoida robotar har ledvikten en direkt inverkan på systemdynamik och energiförbrukning.

8. Kommunikationsgränssnitt

Säkerställ att kopplingsmodulen stöder den erforderliga styrarkitekturen, såsom CAN/CANopen eller EtherCAT.

9. Termisk prestanda

Ställdonet måste avleda värme under kontinuerlig drift.

10. Mekaniska mått

Modulen måste passa inom det tillgängliga skarvutrymmet utan att kompromissa med den strukturella hållfastheten.

Robotledmodulstyrning för olika tillämpningar

Olika robotar prioriterar olika kontrollegenskaper.

Humanoida robotar

Humanoida robotar kräver i allmänhet:

• Hög vridmomentdensitet

• Låg vikt

• Kompakta mått

• Hög positionsnoggrannhet

• Dynamisk momentreglering

• Tillförlitlig feedback

Kraven kan variera avsevärt mellan höft-, knä-, fotleds-, axel-, armbågs- och handledsleder.

Samarbetande robotar

Cobotar prioriterar ofta:

• Lågt motspel

• Jämn rörelse

• Momentavkänning

• Efterlevnad

• Kollisionsdetektering

• Lågt brus

Industriella robotarmar

Industrirobotar lägger generellt stor vikt vid:

• Hög repeterbarhet

• Hög styvhet

• Lång livslängd

• Stabil vridmomentutgång

• Exakt positionskontroll

Skickliga robothänder

Robothänder kräver en annan balans:

• Liten storlek

• Låg tröghet

• Exakt positionskontroll

• Fin vridmomentkontroll

• Snabb respons

Det är därför det inte finns någon enda ideal robotledmodul för varje robotapplikation.

Hur stöder HONPINEs robotledmoduler integrerad rörelsekontroll?

HONPINE utvecklar integrerade robotledmoduler baserade på precisionstransmission och servostyrningsteknik.

Beroende på modell och tillämpning kan en integrerad robotledmodul kombinera komponenter som:

• Precisionsreducerare

• Servomotor

• Högupplöst kodare

• Drivelektronik

• Momentavkänning

• Industriella kommunikationsgränssnitt

För humanoida robotar, kollaborativa robotar, robotarmar och andra kompakta robotsystem kan denna integrerade arkitektur minska komplexiteten i mekanisk integration samtidigt som den ger den feedback som krävs för sluten rörelsekontroll.

HONPINEs harmoniska fogmodul TCHL integrerar till exempel en momentsensor i fogarkitekturen och stöder slutna applikationer för moment- och positionskontroll.

Andra integrerade ställdonsarkitekturer kan konfigureras kring olika kombinationer av harmonisk eller planetär transmission, pulsgivarens återkoppling, motordrift och kommunikationskrav.

Vanliga frågor om robotledmodulstyrning

Vad är en robotledmodul?

En robotledmodul är en integrerad robotrörelsesenhet som vanligtvis kombinerar en motor, precisionsreducerare, kodare och andra komponenter som krävs för att driva en robotled.

Hur styr en robotledmodul positionen?

Styrenheten skickar en målposition till ledmodulen. Motordrivaren driver motorn, medan en pulsgivare mäter den faktiska positionen. Styrenheten jämför kontinuerligt mål- och ärpositionen och justerar motorkommandot för att minska positionsfelet.

Hur styr en robotledmodul vridmomentet?

Momentet kan styras genom motorströmsbaserad momentuppskattning eller direkt momentåterkoppling från en integrerad momentsensor. Styrsystemet justerar motorkommandot enligt önskat moment.

Varför används två kodare i en robotkoppling?

En arkitektur med dubbla pulsgivare kan ge återkoppling på motorsidan och utgångssidan. Detta gör att styrsystemet kan övervaka både motorrörelser och den faktiska ledens utgångsposition.

Behöver varje robotled en momentsensor?

Nej. Vissa applikationer kan använda motorström för att uppskatta vridmoment. Direkt momentavkänning blir mer värdefull när noggrann kraftkontroll, efterlevnad, kontaktdetektering eller fysisk interaktion mellan människa och robot krävs.

Vad är skillnaden mellan positionskontroll och momentkontroll?

Positionskontroll avgör vart robotleden ska röra sig. Momentkontroll avgör hur mycket rotationskraft leden ska applicera. Avancerade robotar kan kombinera båda styrmetoderna beroende på uppgiften.

Varför är en kodare viktig i ett robotställdon?

En kodare ger feedback om rotationsposition och, beroende på system, hastighet och riktning. Denna feedback gör det möjligt för styrenheten att utföra en sluten rörelsekontroll.

Är harmoniska reducerare lämpliga för robotkopplingsmoduler?

Harmoniska reducerare används ofta i robotkopplingar eftersom de kan ge höga reduktionsförhållanden, kompakta dimensioner, lågt glapp och hög positionsnoggrannhet. Lämplig transmission beror dock på vridmoment, hastighet, effektivitet, styvhet, bakåtdrivbarhet och kostnadskrav för applikationen.

Slutsats

En modern robotledmodul styr position och vridmoment genom koordinerad drift av motor, precisionsreducerare, kodare, drivenhet, styrenhet och, vid behov, en momentsensor.

Positionskontrollen är starkt beroende av noggrann återkoppling. Kodaren talar om för styrsystemet var motorns eller ledens utgång faktiskt befinner sig, vilket gör att regulatorn kontinuerligt kan korrigera rörelsen.

Momentstyrning ger ytterligare ett lager av intelligens. Genom att uppskatta vridmoment från motorströmmen eller mäta det direkt med en momentsensor kan roboten reglera kraften som produceras vid leden och reagera mer effektivt på externa belastningar.

Kombinationen av precisionsöverföring, högupplöst återkoppling, servodrivningsteknik och sluten styrning är därför central för modern robotledsdesign.

I takt med att humanoida robotar, kollaborativa robotar och fingerfärdiga robotsystem blir mer dynamiska och kompakta, blir integrerade robotledmoduler allt viktigare för att uppnå den erforderliga balansen mellan vridmoment, precision, vikt, avkänning och kontroll.

För robottillverkare och systemintegratörer innebär valet av rätt ledmodul att se bortom enbart motoreffekt eller växellådsutväxling. Den kompletta rörelsestyrningsarkitekturen – inklusive återkoppling, momentavkänning, kommunikation, termisk prestanda, mekaniska dimensioner och styrkrav – avgör hur effektivt en robotled presterar i en verklig tillämpning.
