Ihålig robotledsmodul: Varför kabeldragning är viktig i robotleder

När man granskar ett specifikationsblad för en robotled fokuserar man vanligtvis först på vridmoment, hastighet, dimensioner och vikt. Det finns en annan parameter som kan se ut som en konstruktionsdetalj, men som kan ha stor inverkan på hur väl leden fungerar när den har integrerats i en robot.

Den parametern är den ihåliga strukturen för kabeldragning.

Utrymmet inuti en robotled är redan begränsat. Motor, reducer, drivsystem, encoder och lager behöver alla uppta en del av det tillgängliga utrymmet. Varför lämna en genomgång i mitten?

Svaret blir tydligare när leden betraktas som en del av den kompletta roboten snarare än som ett isolerat ställdon.

Varför behöver robotleder en ihålig konstruktion?

En robot är inte bara ett mekaniskt system. Den är också ett rörligt system för kraft, signaler och andra försörjningar.

När en robotarm utför en plock- och placeringsoperation är lederna bara en del av systemet. Ett elektriskt gripdon i armens ände behöver kraft och styrsignaler. En kamera behöver kraft- och kommunikationsanslutningar. Ett pneumatiskt gripdon eller vakuumsystem kan kräva luftslangar. Alla dessa anslutningar måste sträckas från robotkroppen till ändverktyget genom den rörliga armen.

När robotarmen står stilla är det relativt enkelt att ordna dessa kablar och slangar. När lederna börjar rotera förändras dock situationen.

Ett kabelknippe som tidigare varit löst kan bli sträckt. Överskottskabel kan bukta utåt. Kablar som dras runt en led kan också utsättas för upprepad böjning och vridning.

Om en kabel skadas, sträcks eller får en intermittent anslutning är problemet inte längre bara en fråga om utseende. Det kan påverka tillförlitligheten hos hela robotsystemet.

Därför måste kabeldragningen i robotleder beaktas tillsammans med den mekaniska konstruktionen och ledens rörelseområde. Om kabelvägen utformas först efter att lederna och länkarna redan har fastställts kan ytterligare fästen, skyddshylsor eller kabeldragningsstrukturer behövas, och den ursprungliga mekaniska layouten kan behöva ändras.

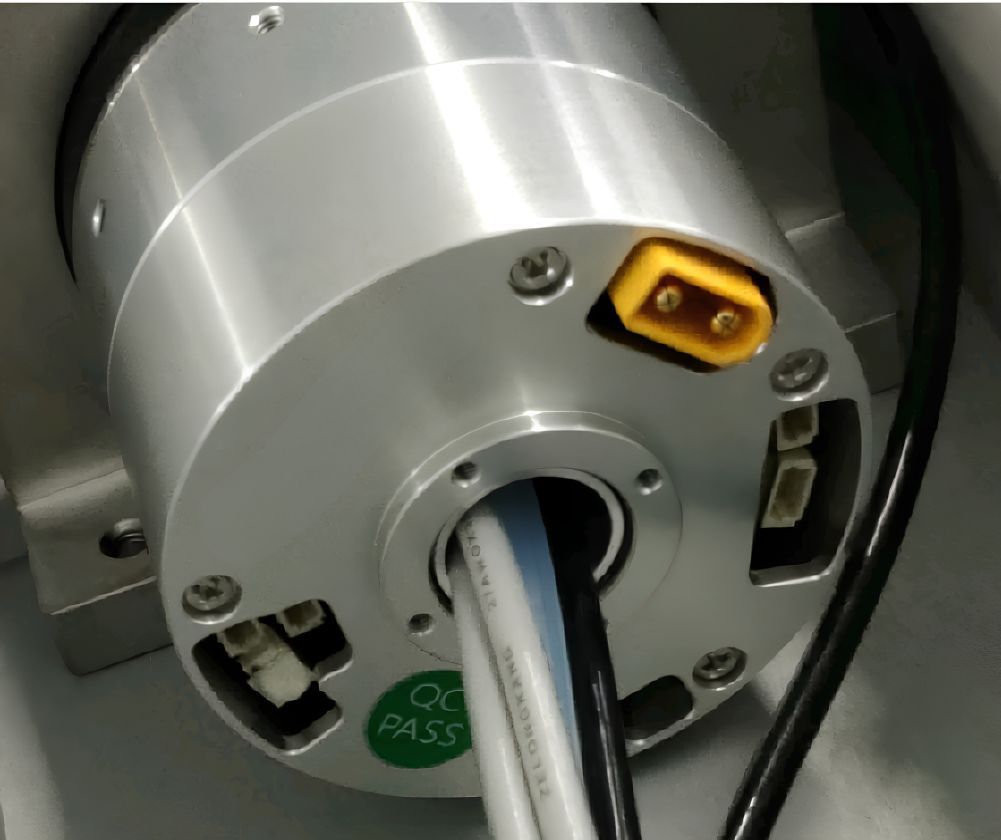

En ihålig robotled ger en särskild genomgång genom leden för kablar, slangar och andra interna anslutningar.

När denna genomgång är anpassad till det interna utrymmet i robotens länkar och gränssnittet för ändverktyget kan kablar och slangar dras genom robotens konstruktion i stället för att exponeras utanför armen. Detta kan minska externa kabelslingor och bidra till en mer kompakt helhetskonstruktion.

Ihåliga och icke-ihåliga leder: Hur skiljer sig kabeldragningen?

Skillnaderna mellan extern och ihålig kabeldragning kan bedömas utifrån flera tekniska dimensioner.

Svagheten med extern kabeldragning handlar inte bara om huruvida en kabel till slut kommer att felera, utan när den kommer att göra det.

En kabels böjlivslängd är en statistisk specifikation. En kabel som är klassad för en miljon böjcykler under definierade testförhållanden kan ha en väsentligt annorlunda livslängd under verkliga kombinerade påfrestningar med böjning, vridning, dragkraft, temperatur och installationsförhållanden.

Kabelfel kan också vara intermittenta. En kabel kan se oskadad ut på utsidan medan enskilda ledare inuti redan har skadats. Resultatet kan bli intermittenta kommunikationsavbrott eller oväntade strömavbrott vid ändverktyget, vilket gör felsökningen svårare och ökar underhållskostnaderna.

Ihålig kabeldragning medför dock egna tekniska utmaningar.

Den interna genomgången har begränsat utrymme. Kablar måste passera genom den samtidigt som de är ordentligt fixerade, skyddade mot nötning och har tillräckligt monteringsutrymme.

Genomgången kan också vara placerad nära motorn och transmissionskomponenterna, vilka kan tillhöra de varmare områdena i leden. Kablar som dras genom den ihåliga delen behöver därför väljas utifrån de faktiska temperaturförhållandena i genomgången, snarare än enbart den omgivande driftstemperaturen.

Kabeldragning är också en del av monteringsprocessen. När det tillgängliga ihåliga hålet är trångt kan även en liten minskning av spelrummet öka tiden som krävs för att installera en kabel under produktionen.

Det finns ytterligare en aspekt som inte bör förbises.

De två sidorna av en robotled roterar relativt varandra. Om kabelknippet är fäst vid olika rörliga komponenter på vardera sidan av leden kan kabeln fortfarande utsättas för vridning när leden roterar. Lokal böjning eller friktion kan också uppstå vid in- och utgången till den ihåliga genomgången.

Därför eliminerar en ihålig led inte behovet av att ta hänsyn till kabelns flexibilitet, vridmotstånd, fixering, skydd och rörelsemån.

Att fysiskt kunna föra en kabel genom det ihåliga hålet är bara det första steget. Kabeln bör också kontrolleras genom ledens hela arbetsområde för att säkerställa att den inte utsätts för överdriven böjning, vridning, dragkraft eller nötning.

Hur stort bör det ihåliga hålet vara?

När intern kabeldragning har valts är nästa fråga enkel:

Hur stort behöver det ihåliga hålet vara?

Det mest uppenbara tillvägagångssättet är att se på antalet kablar och pneumatiska slangar som behöver passera genom leden. I faktisk mekanisk konstruktion räcker det dock inte att bara addera deras tvärsnittsareor.

Den första frågan är vad som behöver passera genom hålet vid monteringen.

Själva kabeln kan vara relativt liten, medan kontaktdonet i dess ände kan vara avsevärt större. Om en förmonterad kabelstam används kan kontaktdonets dimensioner avgöra om kabelstammen kan passera genom det ihåliga hålet.

Om kabeln dras först och ansluts därefter måste konstruktionen i stället beakta det tillgängliga interna arbetsutrymmet och om framtida underhåll kan utföras effektivt.

Den andra frågan är hur stor del av hålet som faktiskt kan användas.

Skyddshylsor, bussningar, foder och andra skyddsstrukturer kan uppta en del av den tillgängliga diametern. Flera kablar kräver också spelrum mellan de enskilda ledningarna, snarare än att bilda ett perfekt packat tvärsnitt.

Vid genomgångens utlopp kan ytterligare utrymme behövas för att kablarna ska kunna ändra riktning utan att tvingas till en för liten böjradie.

Av dessa skäl är det inte ett lämpligt tekniskt kriterium att välja ett ihåligt hål som bara är "tillräckligt stort för att rymma allt".

Kabeldragningskonstruktionen bör också ge tillräcklig marginal för montering, rörelse och underhåll.

Är ett större ihåligt hål alltid bättre?

Inte nödvändigtvis.

När ledens totala diameter och längd är begränsade minskar ett större ihåligt hål det tillgängliga utrymmet runt det för motor, reducer, lager och strukturella stödkomponenter.

För att bibehålla den erforderliga utgångskapaciteten och strukturella styvheten kan den interna arkitekturen behöva omkonstrueras, eller så kan ledens totala dimensioner behöva ökas.

Det lämpliga ihåliga hålet behöver därför fastställas utifrån den faktiska tillämpningen.

Viktiga faktorer omfattar:

• Vilka enheter som ska anslutas till ändverktyget

• Specifikationer och antal för kablar och pneumatiska slangar

• Hur kontaktdon ska installeras

• Det erforderliga rotationsområdet för leden

• Den erforderliga kabelböjradien

• Monteringskrav

• Krav på framtida underhåll eller kabelbyte

När dessa krav är tydliga kan den erforderliga hålstorleken utvärderas mer exakt.

För en robotled är det ihåliga hålet en dimensionsparameter.

För den kompletta roboten är det dock en genomgång som måste ingå i den mekaniska, elektriska, monteringsmässiga, rörelse- och underhållsmässiga konstruktionen.

Ihålig konstruktion bör beaktas i början av ledkonstruktionen

Värdet hos en ihålig robotled ligger inte bara i att den ger en genomgång genom ställdonets centrum.

Dess verkliga värde ligger i att integrera leden med kabeldragningskraven för den kompletta roboten.

När den interna kabelvägen beaktas från början av den mekaniska konstruktionsprocessen kan roboten utformas så att leden har tillräcklig rörelsekapacitet samtidigt som kablar och pneumatiska ledningar förblir korrekt skyddade och kontrollerade.

Ett välkonstruerat ihåligt ledställdon måste därför balansera det ihåliga hålets storlek, strukturell styvhet, inbyggnad av motor och transmission, termiska förhållanden, kabelkrav, montering och underhåll.

Målet är inte bara att göra hålet så stort som möjligt.

Målet är att skapa en kabelväg som fungerar tillsammans med robotens mekaniska arkitektur, så att leden kan röra sig enligt kraven medan kablar och slangar har tillräckligt utrymme för att fungera tillförlitligt under robotens hela livslängd.

Slutsats: Konstruktion av en ihålig robotled för det kompletta robotsystemet

En ihålig robotled bör inte utvärderas enbart utifrån diametern på dess centrala öppning.

Det ihåliga hålet är en del av robotens mekaniska och elektriska arkitektur. Dess dimensioner påverkar kabeldragning, installation av kontaktdon, kabelskydd, termiska förhållanden, strukturell inbyggnad och underhåll.

För robottillverkare och systemintegratörer är den rätta frågan därför inte bara om en led har ett ihåligt hål, utan om det ihåliga ledställdonet ger en kabelväg som motsvarar den kompletta robotkonstruktionen.

När kabeldragningen beaktas från början kan robotleden utformas utifrån de faktiska kraven för ändverktyg, rörelseområde, kabelkonfiguration, strukturell styvhet och livslängd.

En välintegrerad ihålig konstruktion gör att leden kan ge den erforderliga rörelsen samtidigt som kablar och slangar får en kontrollerad väg genom robotens konstruktion. Därmed blir det ihåliga hålet mer än en strukturell egenskap – det blir en viktig del av robotledens övergripande arkitektur.
