Harmonic drive-växelreducerare / strain wave generator-växellåda
Den akademiska termen för harmonic drive är strain wave gearing; baserat på dess fysiska egenskaper kan den också kallas en harmonisk växelreducerare eller harmonisk växel. Principen för harmonic drive uppfanns av den framstående amerikanske uppfinnaren C.W. Musser och togs i praktisk användning i Japan år 1964. Företaget HONPINE började producera harmoniska växelreducerare år 2018 och har kontinuerligt optimerat tandprofilen. I slutet av 1900-talet började Kina forska i relevanta teorier och bedriva industriell produktion. Den mest betydande egenskapen hos den harmoniska växelreduceraren är att den endast består av tre grundläggande komponenter: ett styvt kugghjul, ett flexibelt kugghjul och en våggenerator. Detta gör det enkelt att uppnå miniatyrisering och lättviktskonstruktion. På grund av det stora antalet tänder som deltar i ingreppsprocessen kan den uppnå betydande vridmomentsöverföring och exakt styrning. För närvarande finns det mer än 20 typer av harmoniska växelreducerare, med ett vridmomentsintervall från 1 Nm till 2000 Nm.
Standard växel för harmonisk transmission
Standardväxelreducerare för harmonisk transmission är den mest använda och mest tillämpade kategorin bland alla typer av harmoniska växelreducerare. Standardprodukter massproduceras och säljs, vilket resulterar i kontrollerbara totalkostnader och stabil precision. Denna huvudkategori omfattar serierna FSG, FHG, FHD, FSD och FDS.
![Harmonic Drive med tätad flänsstruktur och ingående axel]( "Harmonic Drive med tätad flänsstruktur och ingående axel")

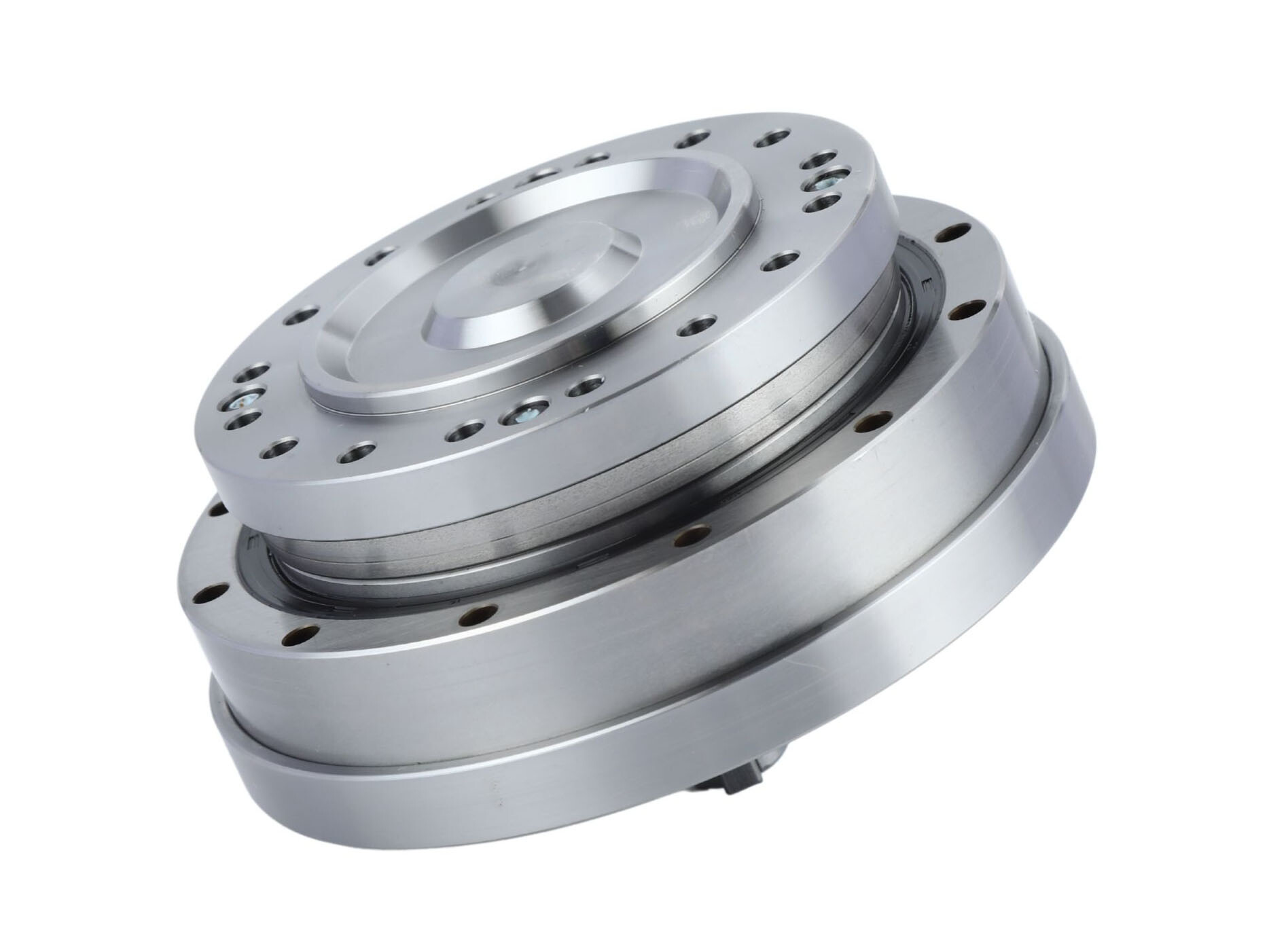

Harmonic Drive med tätad flänsstruktur och ingående axelHarmonic drive i FHG-IV-serien har en konfiguration med ingående axel. Den använder en integrerad tätad flänsstruktur som kombinerar harmonic drive-komponenter till en enda enhet, internt fylld med specialsmörjfett för förenklad utrustningsintegration. Ett högstyvt korsrullager (huvudlager) är integrerat i enheten. Den konfigureras vanligtvis antingen med fast cirkulär spline och flexspline-utgång eller fast flexspline och cirkulär spline-utgång.Detaljer![Lätthanterlig harmonisk växel med stor hålaxelstruktur]( "Lätthanterlig harmonisk växel med stor hålaxelstruktur")

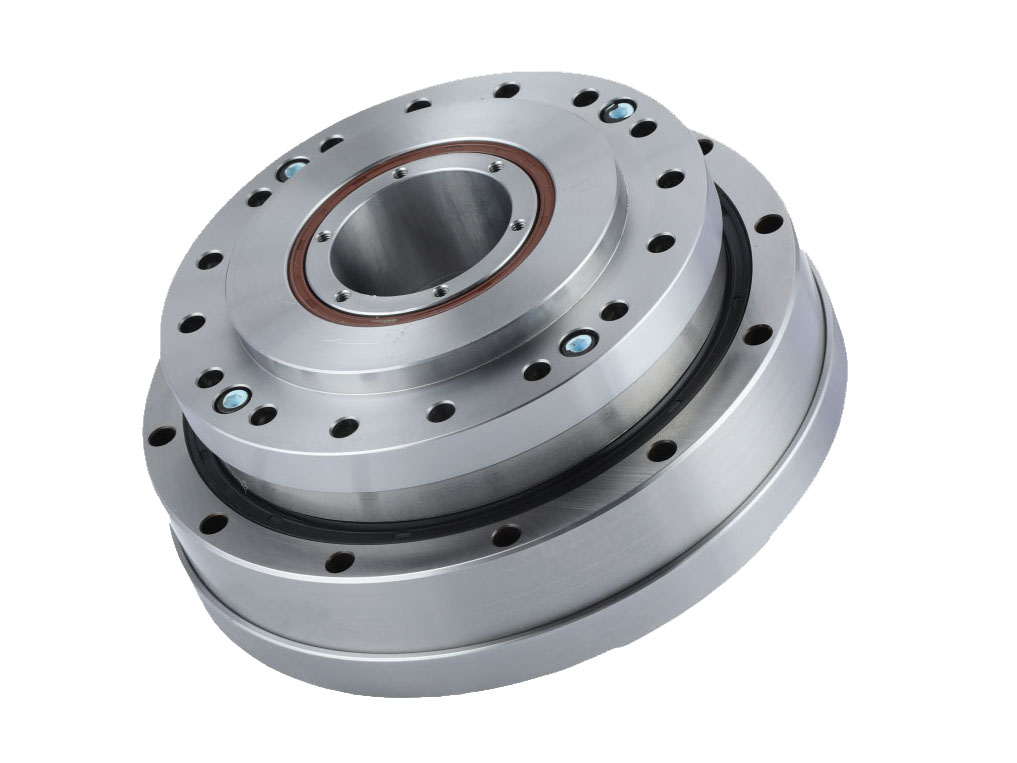

Lätthanterlig harmonisk växel med stor hålaxelstrukturDen harmoniska växeln i FHG-III-serien har en stor hålaxelstruktur. Den använder en integrerad tätad flänsdesign som kombinerar komponenterna i den harmoniska växeln till en enda enhet, förfylld med specialsmörjfett för förenklad montering av utrustningen. Ett högstyvt korsrullager (huvudlager) är integrerat invändigt. Detta system konfigureras vanligtvis med antingen fast cirkulär spline och flexspline-utgång eller fast flexspline och cirkulär spline-utgång.Detaljer![Hög styvhet Hög vridmoment Hög precision strain wave-växel]( "Hög styvhet Hög vridmoment Hög precision strain wave-växel")

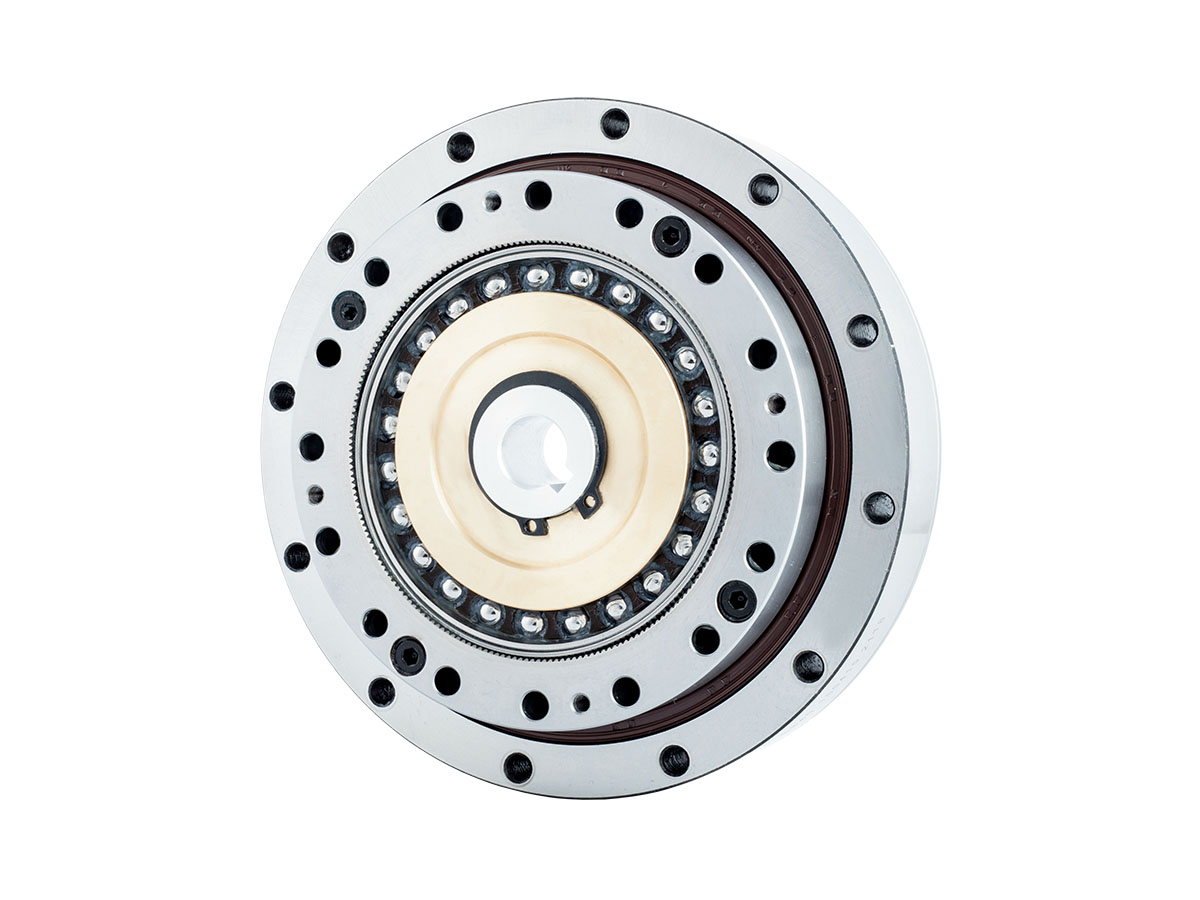

Hög styvhet Hög vridmoment Hög precision strain wave-växelFHG-II-seriens strain wave-växel har en kopplingsstruktur med korsrullager för sin våggenerator, vilket möjliggör automatisk finjustering av koaxialiteten. Storleken på kamaxelhålet kan justeras enligt kundens motormodell, där ingångsaxeln passar direkt in i våggeneratorns innerhål och ansluts via en passkil. Den har ett inbyggt korsrullager med hög styvhet (huvudlager). Generellt används den med den styva hjulets ände fixerad och flexspline-änden som utgång, eller med flexsplinen fixerad och den styva hjulets ände som utgång som anslutningsmetod.Detaljer![Koaxial ingångs- och utgångs-strain wave-växellåda]( "Koaxial ingångs- och utgångs-strain wave-växellåda")

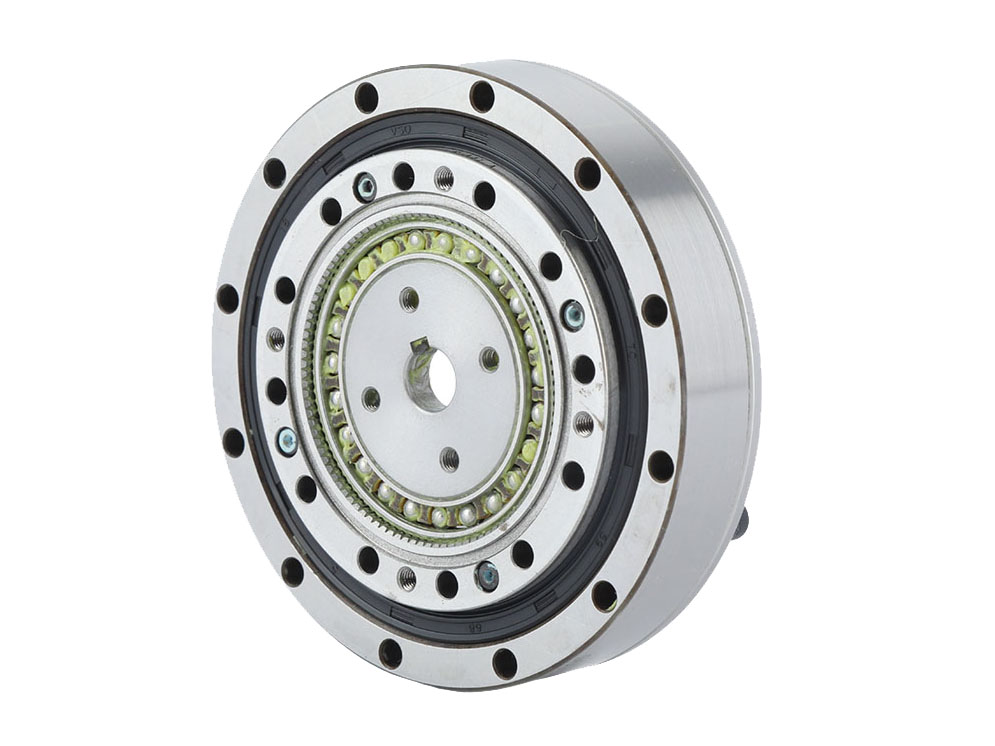

Koaxial ingångs- och utgångs-strain wave-växellådaFHG-I-seriens strain wave-växellåda har en integrerad kamstruktur för sin våggenerator. Storleken på kamaxelns hål kan justeras enligt kundens motormodell, där ingångsaxeln passar direkt in i våggeneratorns inre hål och ansluts via en parallellkil. Den har ett inbyggt korsrullager med hög styvhet (huvudlager). Vanligtvis används den med fast rigid wheel-ände och flexspline-ände som utgång, eller med fast flexspline och rigid wheel-ände som utgång som anslutningsmetod.Detaljer![Lättinstallerad strain wave-växel för robotarm och tätade vridbord]( "Lättinstallerad strain wave-växel för robotarm och tätade vridbord")

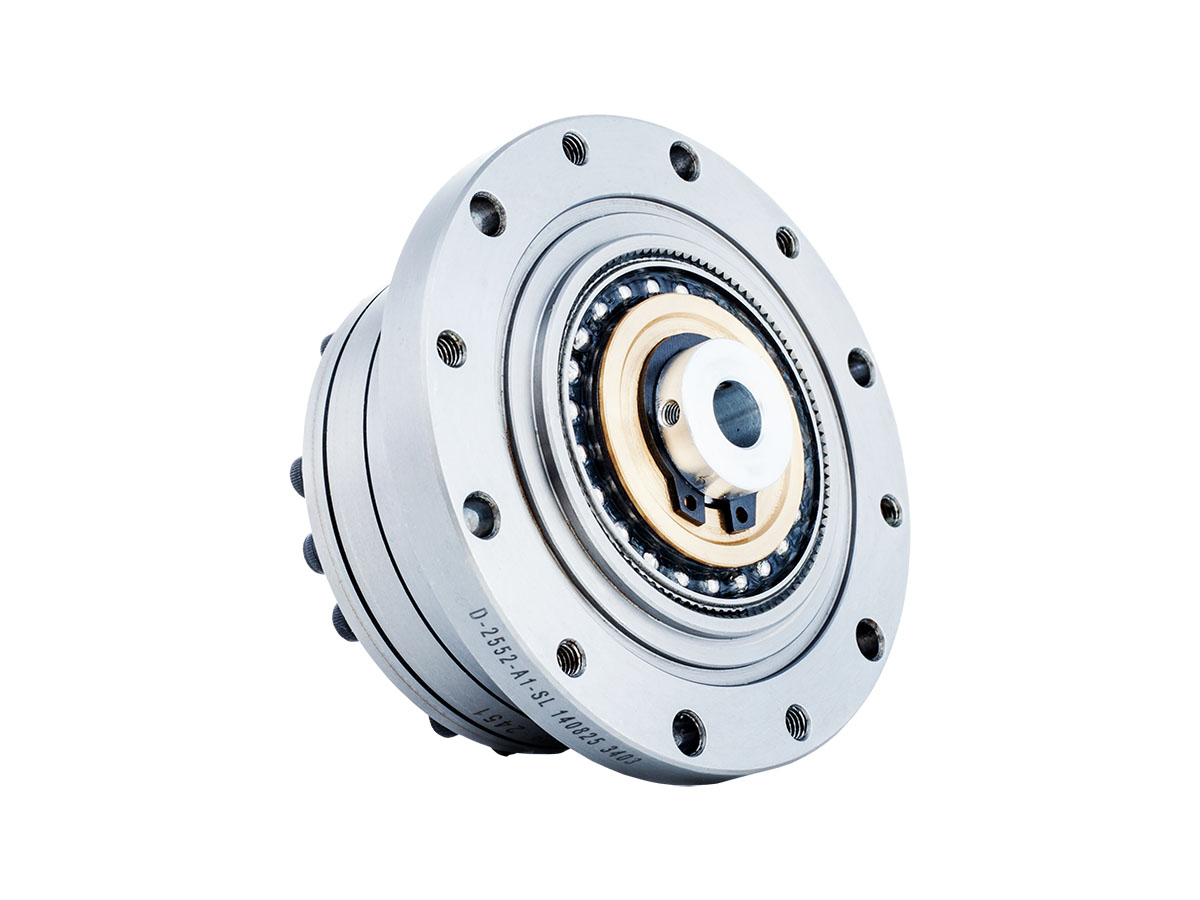

Lättinstallerad strain wave-växel för robotarm och tätade vridbordFSG-II-seriens strain wave-växel använder en korsglidarkopplingsmekanism för sin våggenerator. Kamaxelns håldimensioner kan anpassas för att passa specifika motormodeller. Ingångsaxeln griper direkt in i våggeneratorns inre hål genom en kilförbindelse. Denna konfiguration används vanligtvis med det cirkulära kugghjulet fastsatt vid basen och flexspline som utgångsände.Detaljer![Lättinstallerad harmonisk växel med stöd för kundanpassad design för att matcha motormodeller]( "Lättinstallerad harmonisk växel med stöd för kundanpassad design för att matcha motormodeller")

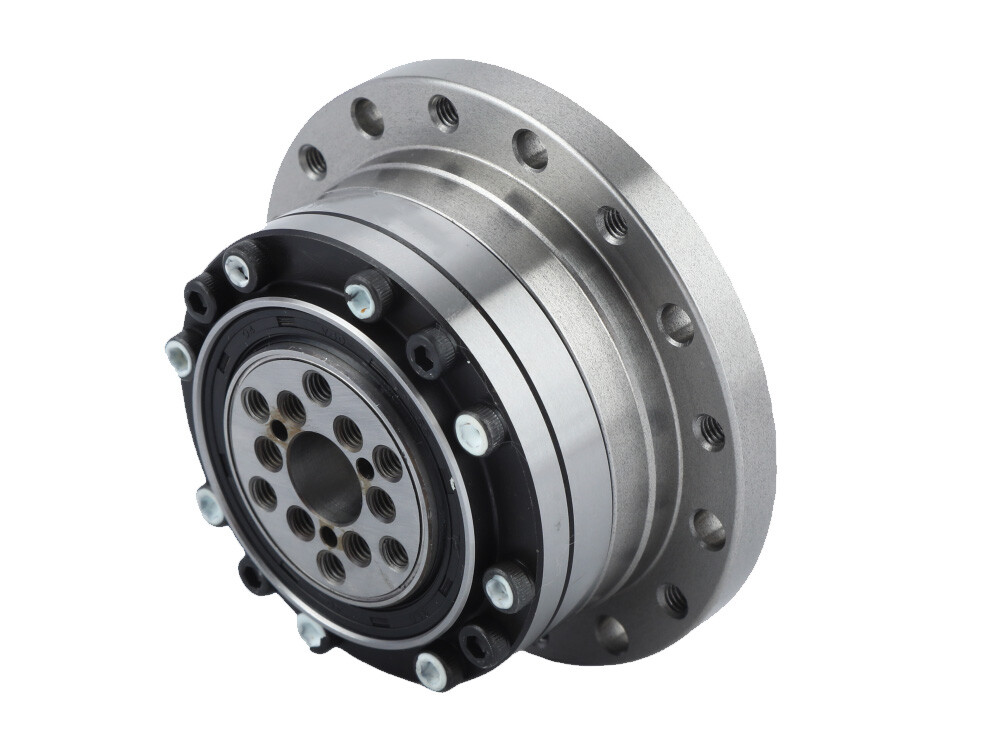

Lättinstallerad harmonisk växel med stöd för kundanpassad design för att matcha motormodellerFSG-I-seriens harmoniska växel använder en integrerad kamtypad våggenerator. Kamaxelns håldimensioner kan anpassas för att matcha kundspecifika motormodeller. Ingångsaxeln ansluts direkt till våggeneratorns inre hål via en kilförbindning. Detta system är vanligtvis konfigurerat med den cirkulära splinen fastsatt vid basen och med flexsplinen som utgångsände.Detaljer![Ultratunn kompakt design hattform lättviktsvågreducerare]( "Ultratunn kompakt design hattform lättviktsvågreducerare")

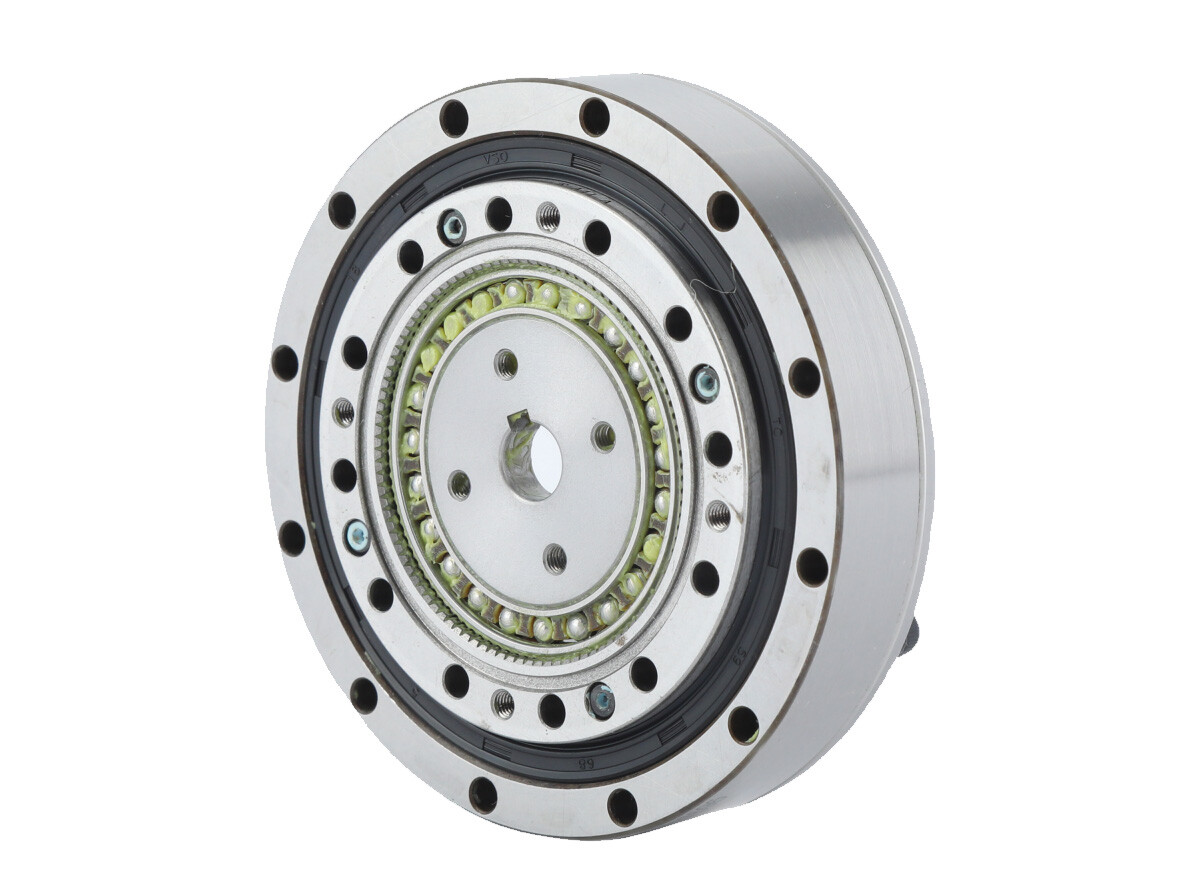

Ultratunn kompakt design hattform lättviktsvågreducerareFHD-seriens vågreducerare använder en ultrakort topphattformad flexspline, utformad för applikationer som kräver extrem kompakt konstruktion och låg vikt.FHD kombinerad typ eftersträvar den ultimata plattprofildesignen. Jämfört med FHG-serien är dess axiella längd reducerad med cirka 50%. Utrustad med högstyva korsrullager på utgångssidan är den idealiskt lämpad för applikationer som kräver utrymmesbegränsad design.Detaljer![Kompakt harmonisk växel av kopp-typ för flyg- och rymdteknik,robot,LCD-panel,halvledarutrustning]( "Kompakt harmonisk växel av kopp-typ för flyg- och rymdteknik,robot,LCD-panel,halvledarutrustning")

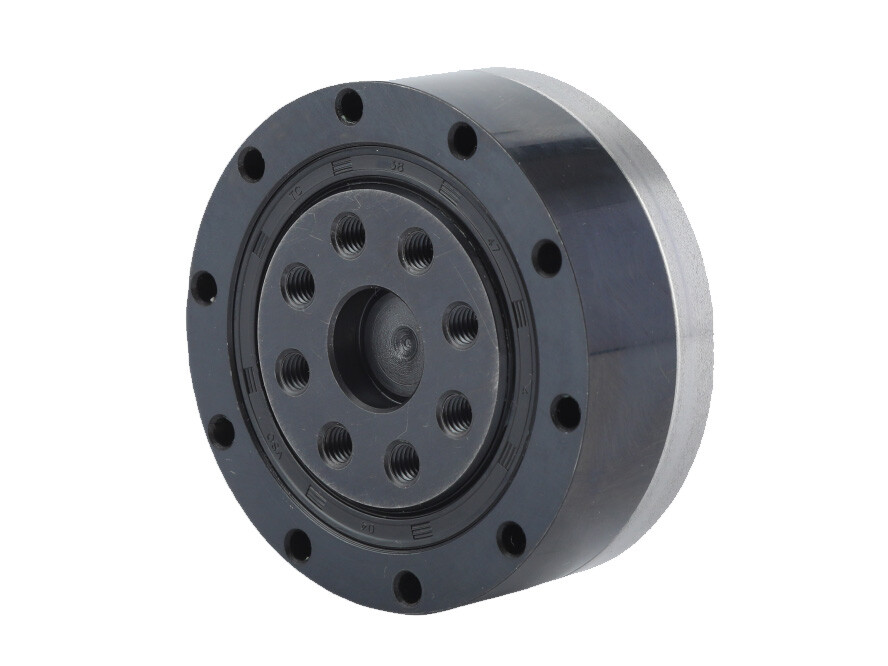

Kompakt harmonisk växel av kopp-typ för flyg- och rymdteknik,robot,LCD-panel,halvledarutrustningFSD-seriens harmoniska växel använder en strukturell design med ultrakort koppformad flexspline, vilket ger ungefär 50% kortare axiell längd jämfört med FSG-serien. Den är särskilt utformad för tillämpningar som kräver extrem kompakt konstruktion och viktminskning.
Under de senaste åren har framväxande områden som humanoida robotar, flyg- och rymdsystem, samt LCD-panel- och halvledartillverkningsutrustning, eftersträvat ultratunna lösningar inom de strikta utrymmesbegränsningarna i produktionslinjesystem.
Med utgångspunkt i de lätta och kompakta egenskaperna hos harmoniska växeltransmissioner uppfyller FSD-serien marknadens krav genom att behålla den beprövade prestandan hos traditionella produkter samtidigt som djärva strukturella innovationer genomförs.Detaljer![FDS ultrakompakt harmonisk växel med hög vridmoment]( "FDS ultrakompakt harmonisk växel med hög vridmoment")

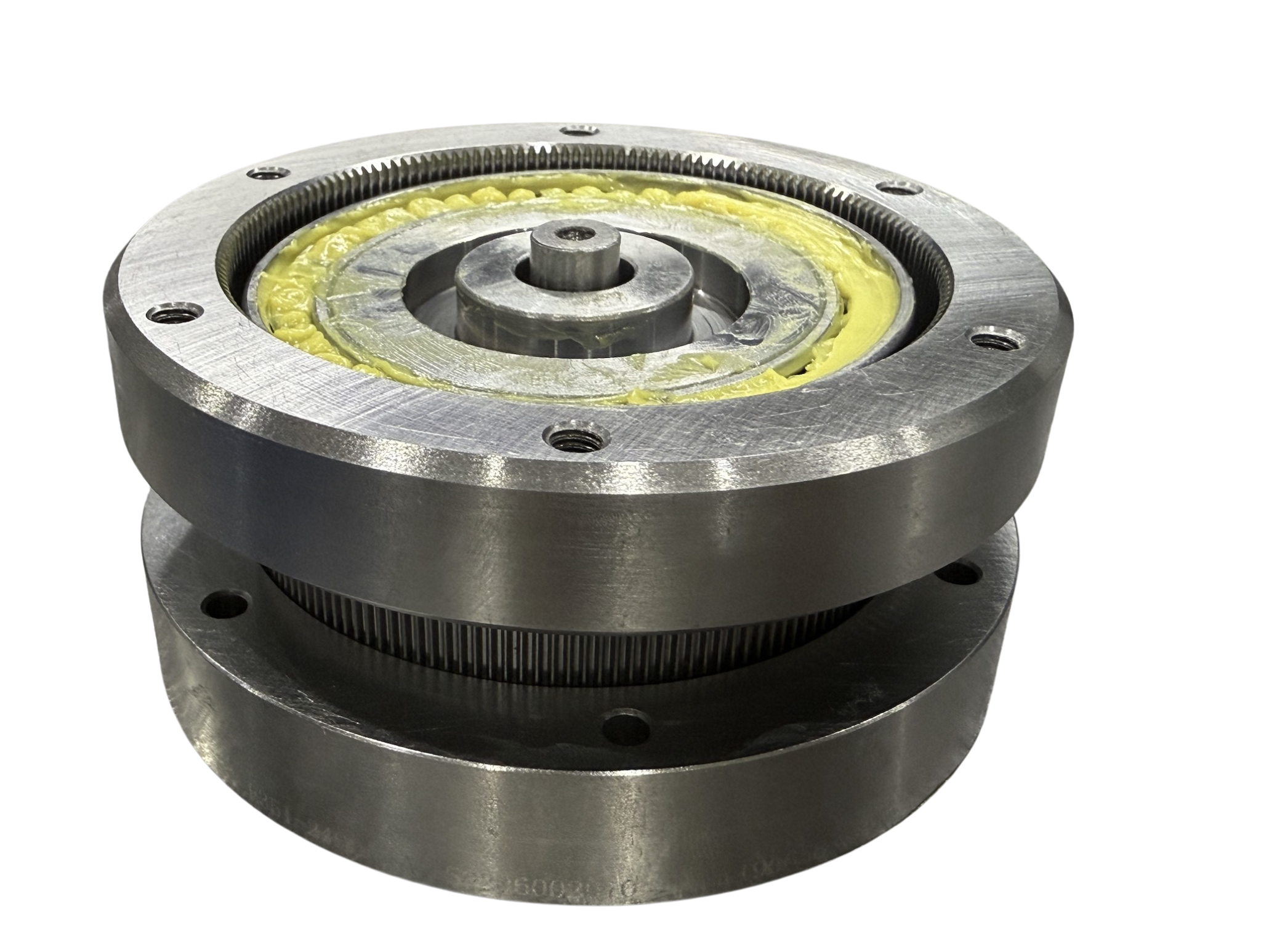

FDS ultrakompakt harmonisk växel med hög vridmomentDifferentialväxeln i FDS-serien är uppdelad i kombinerad typ och komponenttyp. Den kombinerade typen syftar till att integrera differentialmekanismen i en enda enhet för enkel montering i utrustning, och dess hölje möjliggör direkt montering av transmissionsväxlar, remskivor etc. Komponenttypen eftersträvar en platt och tunn konstruktion, vilket gör det möjligt för kunder att utforma sitt eget kapslingshus och optimera enhetens utrymme enligt sina strukturella krav.
Genom att utnyttja Harmonic Drives unika funktionsprincip är det en ultrakompakt differentialenhet som kan utföra finjustering av fas och timing under drift.
Den kombinerade typen i FDS-serien delar samma fyra kärnkomponenter som pannkakskomponenttypen, förutom att den kombinerade typen inkluderar ytterligare främre och bakre tätningsflänsar samt stödlager. FDS-serien arbetar enligt samma arbetsprincip som den koppformade FSG-serien. Formen på pannkaks-flexsplinen är identisk med tvärsnittet av kopp-flexsplinens bas, och våggeneratorns lager är arrangerade i två rader, medan tandbredden på circular spline och flexspline har ökats för att hantera högre vridmomentkapacitet. Dessutom har pannkakstypen en extra circular spline med samma antal tänder som flexsplinen för anslutning till utgående axel.Detaljer
Flänsmonterad strain wave-harmonisk transmission
Standardväxelreducerare för harmonisk transmission är den mest använda och mest tillämpade kategorin bland alla typer av harmoniska växelreducerare. Standardprodukter massproduceras och säljs, vilket resulterar i kontrollerbara totalkostnader och stabil precision. Denna huvudkategori omfattar serierna FSG, FHG, FHD, FSD och FDS.
![Högstyv harmonisk växelreducerare med motoraxelfläns]( "Högstyv harmonisk växelreducerare med motoraxelfläns")

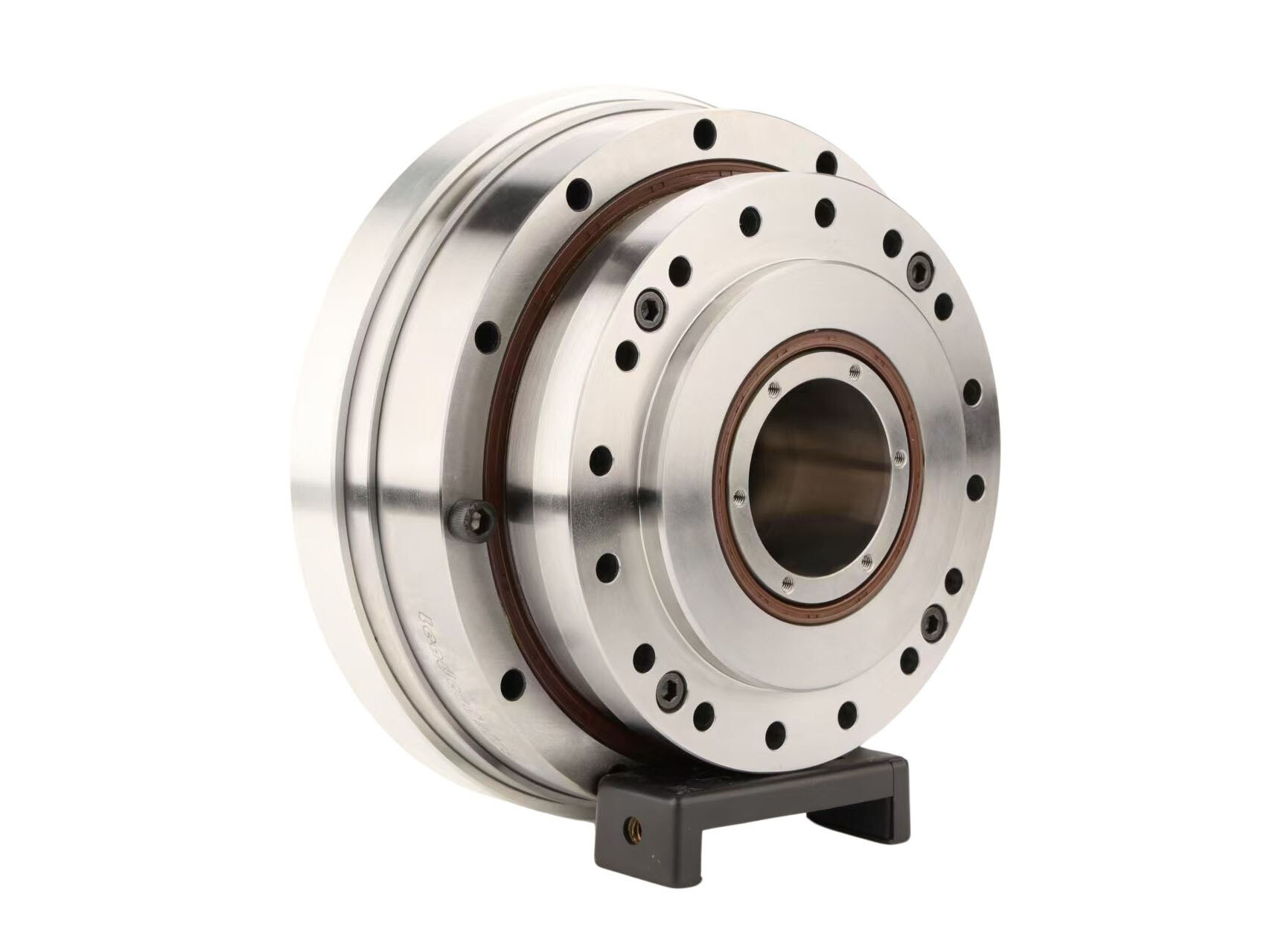

Högstyv harmonisk växelreducerare med motoraxelflänsDen harmoniska växelreduceraren i LHSG-RDP-serien är utvecklad på den högstyva FHG-I-plattformen för att möta kunders behov av direkt motorintegration. Den har förbearbetade anslutningshål för motoraxel och motorfästflänsar, och växelenheten är fabriksförseglad med specialsmörjfett. Denna serie använder vanligtvis en fast flexsplineände och en utgående circular spline-ände som under drift är direktkopplad till motorn. Den erbjuder exceptionell bekvämlighet för applikationer som kräver både direkt motoranslutning och förbättrad styvhet i den harmoniska växeln – kunder kan uppnå omedelbar användbarhet genom att helt enkelt rikta in motoraxeln och dra åt fästelementen efter köp. Denna konstruktion optimerar installationseffektiviteten samtidigt som den bibehåller strukturell robusthet för direktdrivna scenarier med hög styvhet.Detaljer![Fläns för direkt motoranslutning med harmonisk växel]( "Fläns för direkt motoranslutning med harmonisk växel")

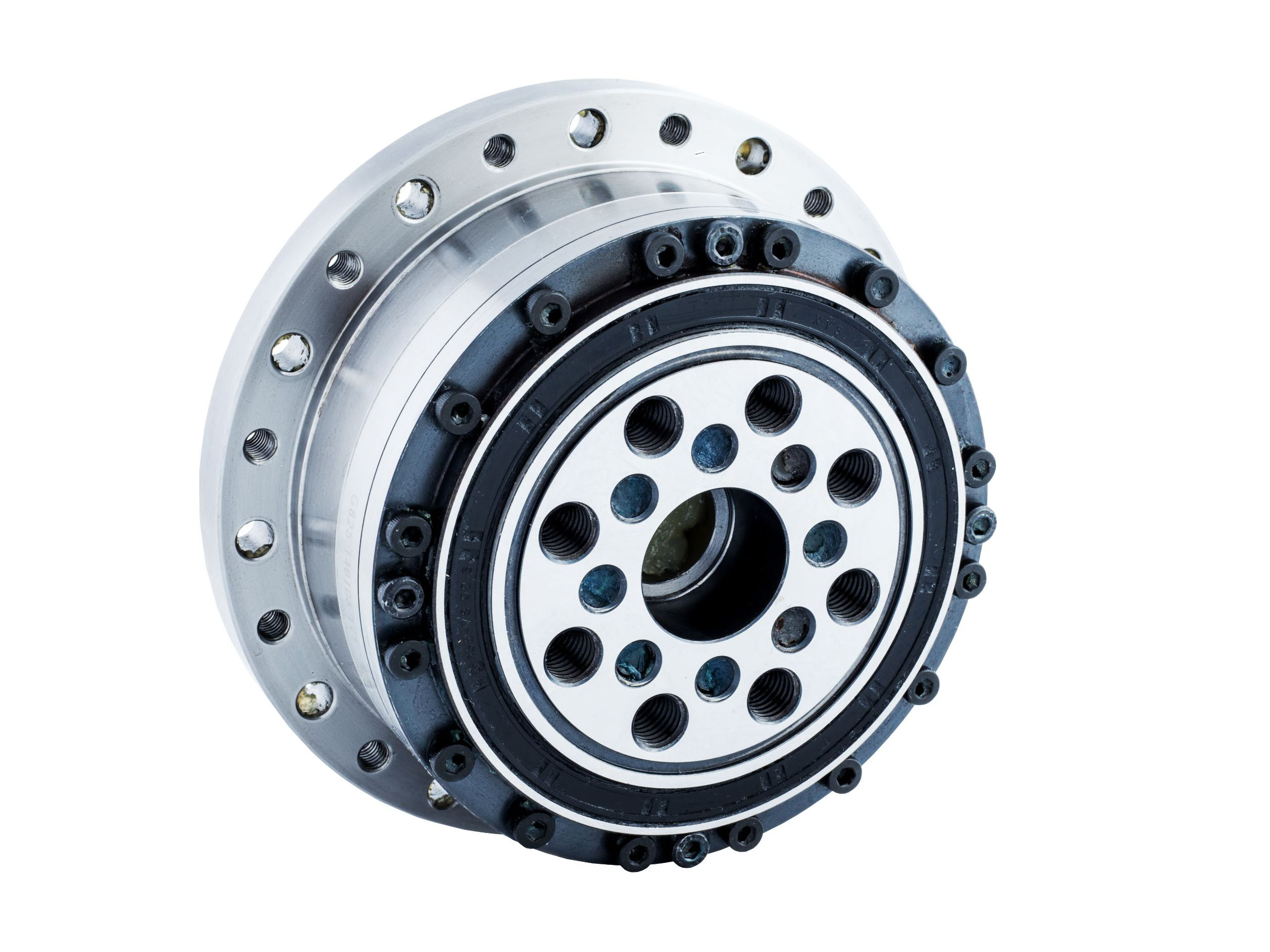

Fläns för direkt motoranslutning med harmonisk växelDen harmoniska växelserien LCSG-RDB är utformad baserat på FSG-I-plattformen för att underlätta direkt motoranslutning för kunder. Den har förkonstruerade anslutningshål för motoraxel och monteringsflänsar för motor, och växeln är internt förseglad med specialsmörjfett från fabriken. Denna serie använder vanligtvis en fast cirkulär spline-ände och en utgående flexspline-ände som kopplas direkt till motorn under drift. Den ger enastående bekvämlighet för tillämpningar som kräver direkt motoranslutning och kundanpassade tätningsflänsar - kunder kan helt enkelt säkra motoranslutningen med skruvar för omedelbar användning efter inköp. Denna konstruktion förenklar integreringen samtidigt som tätningsintegriteten bibehålls för användare med direktdrivningskrav.Detaljer
Stor växellåda för harmonisk transmission
Extra stora harmonic drives är konstruerade och tillverkade för kunder med särskilda krav på vridmoment och storlek inom serien av harmoniska växelreducerare. Dessa harmoniska växelreducerare erbjuder större vridmoment, högre styvhet och starkare lastkapacitet. Denna serie omfattar:
Högvridmomentsmodeller med koppformad flexspline: FCG-45-AJ, FCG-50-AJ, FCG-58-AJ, FCG-65-AJ;
Högvridmomentsmodeller med top-hat-flexspline: FHG-45-SJ, FHG-50-SJ, FHG-58-SJ, FHG-65-SJ;
Högvridmomentsmodeller med top-hat-flexspline och stora ihåliga tätade strukturer: FHG-45-AH, FHG-50-AH, FHG-58-AH, FHG-65-AH.
![Kompakt design hög vridmoment tung belastning strain wave-växel]( "Kompakt design hög vridmoment tung belastning strain wave-växel")

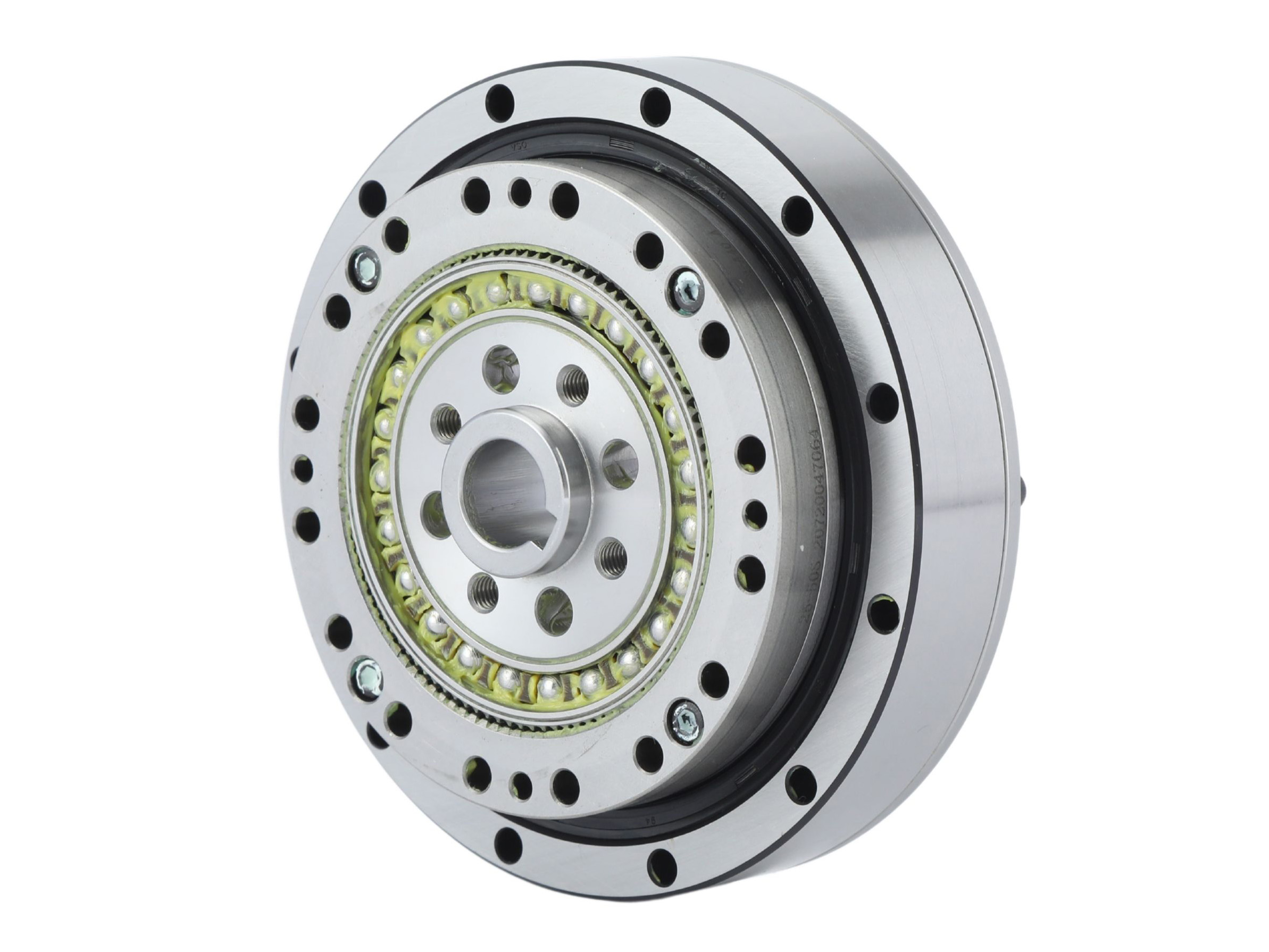

Kompakt design hög vridmoment tung belastning strain wave-växelFHG-SJ-seriens strain wave-växel är konstruerad för applikationer med högt vridmoment och tung belastning, med kompakta axiella dimensioner jämfört med konventionella växlar. Den har en topphattsformad flexspline och en integrerad kamvåggenerator, där kamaxelns hål är anpassningsbart för att matcha specifika motormodeller. Ingångsaxeln ansluter direkt till våggeneratorns inre hål via en kilspårsanslutning. Denna serie använder vanligtvis en fast flexspline-ände och en utgående circular spline-ände konfiguration.Detaljer![Högmoment topphattstil stor hålaxel harmonisk reduktionsväxel]( "Högmoment topphattstil stor hålaxel harmonisk reduktionsväxel")
Högmoment topphattstil stor hålaxel harmonisk reduktionsväxelDen harmoniska reduktionsväxeln i FHG-AH-serien är konstruerad för applikationer med högt vridmoment, stor hålaxel och tung belastning. Med en flexspline i topphattstil och en våggenerator-kam med en överdimensionerad hålaxelstruktur, möjliggör denna serie enkel dragning av kablar, ledskruvar och optiska banor genom sitt centrala hålrum, vilket effektivt löser utmaningar som är förknippade med att föra igenom stora komponenter. Den ger en optimerad lösning för sådana krav. Serien använder vanligtvis anslutningar med synkronremskiva eller växelstrukturer med stor hålaxel för integrering av ingången.Detaljer![Högmoment tung belastning koppformad töjningsvågsväxel]( "Högmoment tung belastning koppformad töjningsvågsväxel")

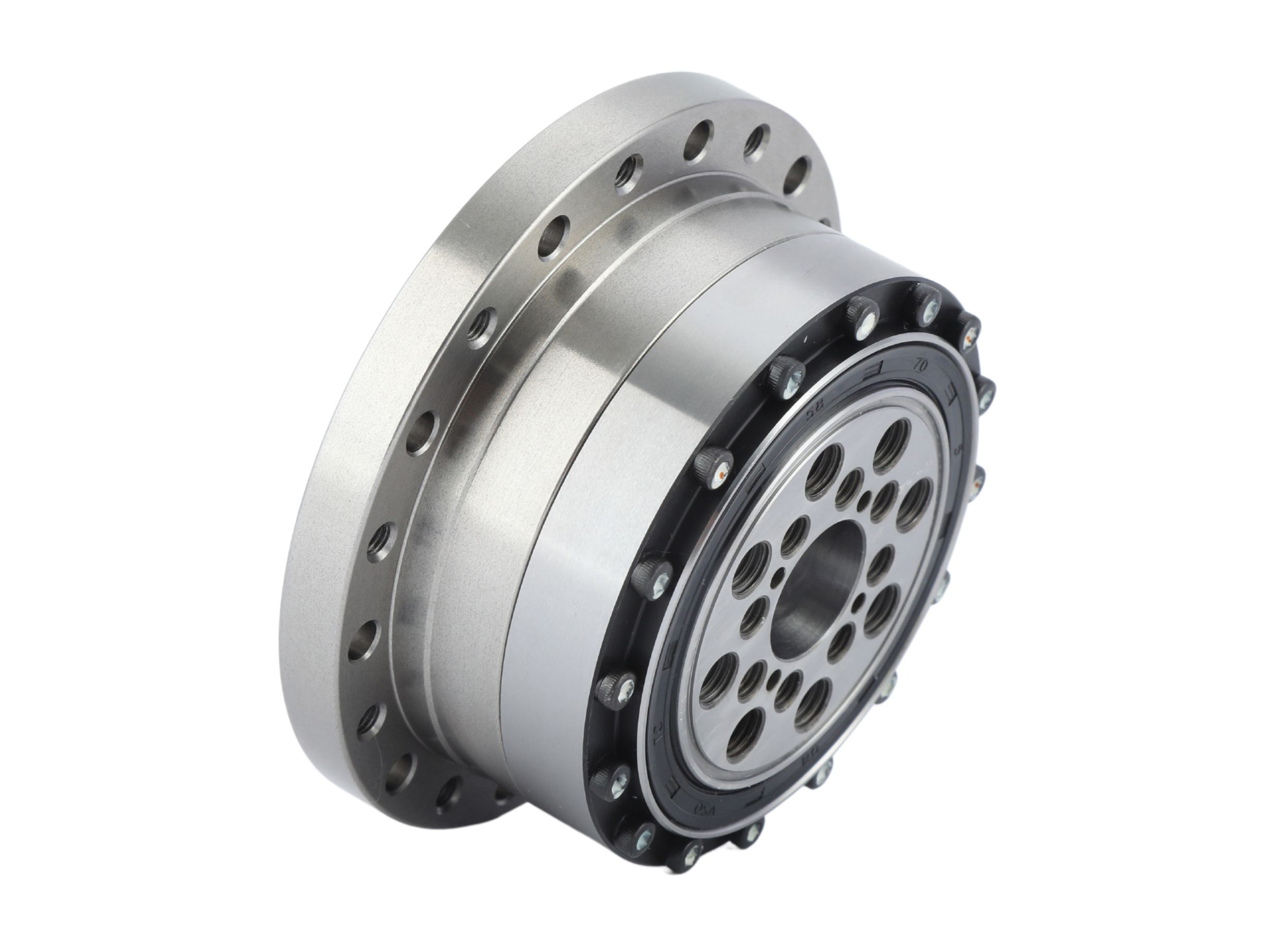

Högmoment tung belastning koppformad töjningsvågsväxelFCG-AJ-seriens töjningsvågsväxel är konstruerad för applikationer med högt vridmoment och tung belastning. Den använder en koppformad flexspline och en integrerad kamvåggenerator, där kamaxelns borrning kan anpassas för att matcha specifika motormodeller. Ingångsaxeln ansluter direkt till våggeneratorns inre borrning via en kilspårsanslutning. Denna serie använder vanligtvis en konfiguration med fast circular spline-ände och utgående flexspline-ände.Detaljer
Miniväxel för harmonisk transmission
Serien med mikro harmonic drive är konstruerad och tillverkad för kunder med särskilda krav på kompakt storlek och låg vikt inom familjen av harmoniska växelreducerare. Dessa växelreducerare har mindre dimensioner, lägre vikt och hög precision. Denna serie omfattar CSF-mini-serien med koppformade flexspline-strukturer och SHD-mini-serien med top-hat-flexspline-strukturer. CSF-mini-serien erbjuder flera in-/utgångskonfigurationer, såsom axelingång, hålingång, axelutgång och flänsutgång. För närvarande massproduceras och säljs dessa produkter med stabil och tillförlitlig precision.
![Topphatt-stil Kompakta axiella dimensioner Liten harmonisk växel]( "Topphatt-stil Kompakta axiella dimensioner Liten harmonisk växel")
Topphatt-stil Kompakta axiella dimensioner Liten harmonisk växelSHD-mini-seriens harmoniska växel är utformad för tillämpningar med krav på liten volym och vikt, med kompakta axiella dimensioner och en flexspline i topphatt-stil. Denna serie levererar uteslutande förmonterade modulprodukter för omedelbar användning. Huvudlagret använder kompakta fyrpunktskontaktkullager för att direkt bära externa laster. Axelhålsdimensionerna i denna serie kan anpassas för att matcha specifika motoraxelstorlekar. Välj den mest lämpliga motormodellen baserat på kraven i din mekaniska konstruktion.Detaljer![Koppformad kompakt design lättviktig miniatyr harmonisk växel]( "Koppformad kompakt design lättviktig miniatyr harmonisk växel")
Koppformad kompakt design lättviktig miniatyr harmonisk växelCSF-mini-seriens miniatyr harmoniska växel är utvecklad för applikationer med specialiserade krav på volym och vikt, med användning av en koppformad flexspline. Denna serie erbjuder uteslutande förmonterade modulära produkter för omedelbar användning. Huvudlagret använder kompakta fyrpunktskontaktkullager för att direkt bära externa belastningar. CSF-mini-serien omfattar två typer: motorfäste-typen (2XH) och axelingångs-typen (1U) som stöder ingångsformer såsom remmar, kugghjul och kopplingar. Välj den mest lämpliga modellen baserat på kraven i din mekaniska konstruktion.Detaljer
Vad är en harmonisk växelreducerare?

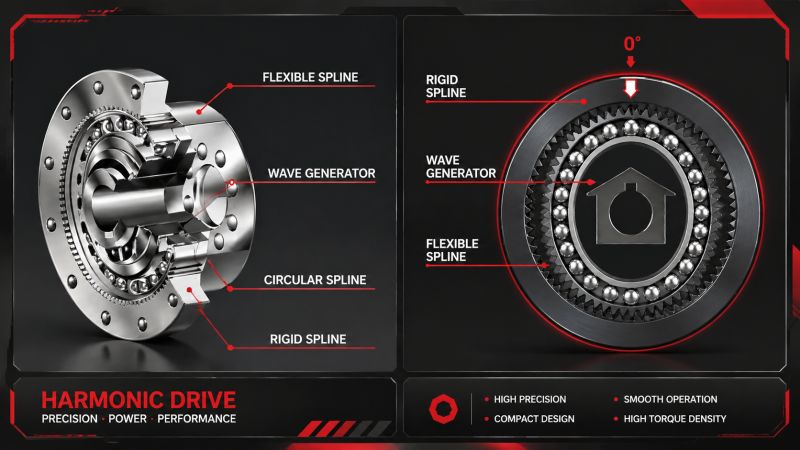

Struktur för en harmonisk växelreducerare
En harmonisk växelreducerare består av tre kärnkomponenter:
Cirkulär spline:
Ett styvt invändigt kugghjul med två fler tänder än flexsplinen (t.ex. 102 tänder jämfört med 100 tänder). Tandprofilen är vanligtvis evolvent eller dubbel cirkelbåge.
Flexspline:
En tunnväggig, koppformad metallkomponent med utvändiga tänder. Den är elastiskt deformerbar och kan motstå upprepad cyklisk deformation.
Våggenerator:
En elliptisk eller polygonal kam kombinerad med ett flexibelt lager, som driver flexsplinen att deformeras periodiskt.
Arbetsprincip
När våggeneratorn roterar tvingar den flexsplinen att deformeras från en cirkulär form till en elliptisk form. Vid ändarna av storaxeln griper flexsplinens tänder fullt in i den cirkulära splinens tänder, medan tänderna kopplas ur vid ändarna av lillaxeln.
När våggeneratorn fortsätter att rotera förskjuts ingreppszonerna mellan flexsplinen och den cirkulära splinen kontinuerligt, vilket skapar en “tanddifferensöverföringseffekt”. Detta resulterar i en minskning av utgångshastigheten.
Tack vare denna unika mekanism kan en harmonisk växelreducerare uppnå ett högt enstegs utväxlingsförhållande från 1/30 till 1/320, samtidigt som den bibehåller extremt hög transmissionsnoggrannhet (vanligtvis mindre än 1 bågminut i fel).
Introduktion till HONPINE harmonisk växelreducerare
Den här videon ger en kort översikt över produktkategorierna för HONPINE harmoniska växelreducerare. För mer vägledning vid val, vänligen kontakta oss för att få den mest omfattande produktkatalogen.
Fördelar med harmonisk växelreducerare
Harmoniska växelreducerare används i stor utsträckning inom branscher som robotik, CNC-utrustning, medicinsk utrustning, industriell automation och halvledarutrustning tack vare sina fördelar såsom hög precision, lågt glapp och kompakt design. Det här avsnittet förklarar fördelarna med harmoniska växelreducerare i detalj.
Hög precision & noll glapp
Harmoniska växelreducerare ger exceptionell positioneringsnoggrannhet tack vare sin konstruktion med nästan noll glapp. Det unika elastiska ingreppet mellan flexsplinen och den cirkulära splinen eliminerar mekaniskt spel, vilket säkerställer exakt rörelsestyrning och utmärkt repeterbarhet. Detta gör dem idealiska för högprecisionsapplikationer såsom robotik, CNC-rundbord och halvledarutrustning.
Hög vridmomenttäthet
Harmoniska växelreducerare ger enastående vridmomenteffekt i förhållande till sin storlek. Mekanismen med ingrepp av flera tänder fördelar belastningen över flera tänder samtidigt, vilket möjliggör hög vridmomentsöverföring i en kompakt formfaktor. Detta resulterar i förbättrad effektivitet och gör dem väl lämpade för applikationer som kräver högt vridmoment i begränsat installationsutrymme.
Kompakt & lättviktskonstruktion
Med ett högt utväxlingsförhållande som uppnås i ett enda steg erbjuder harmoniska växelreducerare en betydligt mer kompakt och lättare lösning jämfört med konventionella växelsystem. Deras platsbesparande konstruktion möjliggör enklare integration i kompakt maskinutrustning och robotleder, vilket minskar den totala systemstorleken samtidigt som hög prestanda bibehålls.
Lång livslängd
Harmoniska växelreducerare är konstruerade för hållbarhet och tillförlitlighet och har optimerad tandgeometri och högkvalitativa material som säkerställer lång driftslivslängd. De jämna transmissionsegenskaperna och det minskade slitaget minimerar underhållsbehovet, vilket möjliggör konsekvent prestanda under långa perioder, även under krävande driftsförhållanden.
Vanliga frågor om harmonisk växelreducerare
En harmonisk växel består av tre huvudkomponenter: flexspline, circular spline, och våggenerator.
Funktionsprincipen bygger på den elastiska deformationen hos flexspline och kugghjulens felinriktade ingreppsrörelse. Våggeneratorn tvingar flexspline att deformeras elliptiskt, vilket gör att flexsplines externa tänder griper in successivt med circular splines interna tänder. Detta kontinuerliga differentialingrepp ger en hög utväxling.
Utväxlingsförhållandet för en harmonisk växelreducerare bestäms av skillnaden i tandantal (ΔZ) mellan flexspline (Zf) och circular spline (Zg), transmissionsläge (double-wave eller multi-wave), regler för tandmatchning och begränsningar i konstruktionsdesignen. Dessa förhållanden är inte slumpmässiga utan bygger på etablerade tekniska standarder som används i stor utsträckning inom branschen.
Double-wave transmission (ΔZ = 2)
Detta är den vanligaste konfigurationen tack vare hög ingreppseffektivitet, jämnt slitage och lång livslängd för flexspline.
Grundläggande formler:
Flexspline output (circular spline fixed):
i = Zf / (Zg − Zf) ≈ Zf / ΔZ
(När ΔZ = 2, i ≈ Zf / 2)
Circular spline output (flexspline fixed):
i = Zg / (Zg − Zf) ≈ Zg / ΔZ
(När ΔZ = 2, i ≈ Zg / 2)
Vanliga exempel på tandantal och utväxlingsförhållande
Ratio Output Mode Tooth Count (Zg / Zf) Calculation
30 Flexspline output 62 / 60 60 ÷ (62 − 60) = 30
50 Flexspline output 102 / 100 100 ÷ (102 − 100) = 50
100 Flexspline output 202 / 200 200 ÷ (202 − 200) = 100
101 Circular spline out
När du väljer en harmonisk växelreducerare bör du först fastställa den specifika tillämpningsindustrin och installationspositionen, then define the following parameters:
Krävd reduktionsförhållande
Ingångs- och utgångshastighet
Märkvridmoment och toppvridmoment
Noggrannhetskrav
Installationsmetod
Utrymmesbegränsningar
Att tillhandahålla dessa uppgifter hjälper till att säkerställa ett korrekt och tillförlitligt val.
Harmonisk växel är också känd som en harmonisk växellåda, harmonisk reducerare, eller strain wave-växellåda. Dessa olika namn har sitt ursprung i dess unika arbetsprincip och i dess ursprungliga benämning när tekniken först uppfanns.
Enkelt uttryckt beskriver “strain wave” den fysiska principen, medan “harmonic drive” är det mer allmänt erkända kommersiella namnet.
Ursprunget till termen “Strain Wave”
Kärnan i en harmonisk växel är en tunnväggig elastisk komponent som kallas flexspline. Under drift deformeras den av en elliptisk komponent som kallas våggeneratorn.
Denna deformation skapar en periodisk “strain”, vilket avser materialets elastiska deformation under belastning. Denna deformation är den grundläggande mekanismen genom vilken kraft överförs.
När våggeneratorn roterar fortplantar sig deformationsområdet kontinuerligt längs flexsplinen i en jämn, vågliknande rörelse—liknande ringar som rör sig över vatten—och driver därigenom kuggingreppet och producerar rörelse.
Ursprunget till termen
Vilka är användningsområdena för harmonisk växelreducerare?
Harmoniska växelreducerare för industrirobotik används i stor utsträckning i högprecisionssystem för rörelsestyrning där noggrannhet har högsta prioritet, följt av livslängd, utväxlingsförhållande och verkningsgrad. De integreras vanligtvis i robotleder som axlar, armbågar och handleder, vilket möjliggör hög repeterbar positioneringsnoggrannhet, jämn banstyrning och tillförlitlig långvarig drift i krävande industriella miljöer.

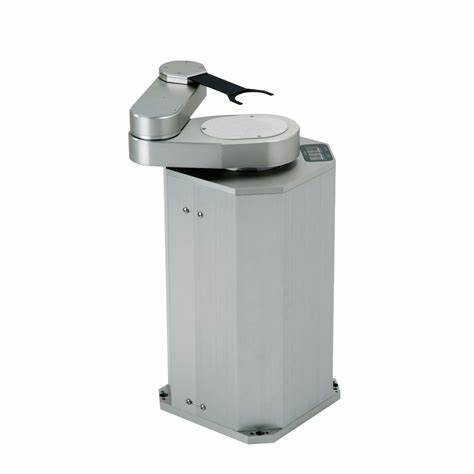

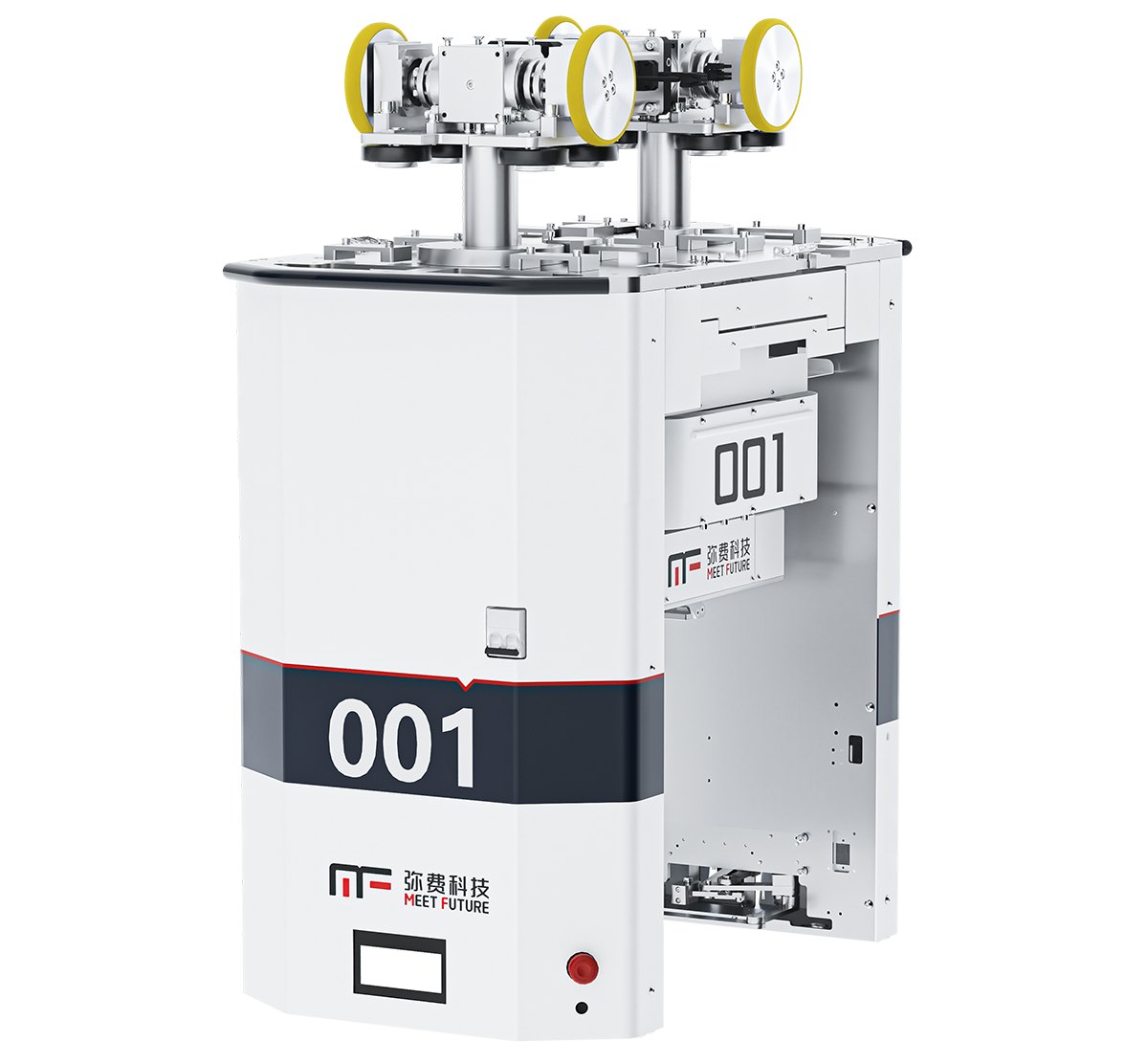

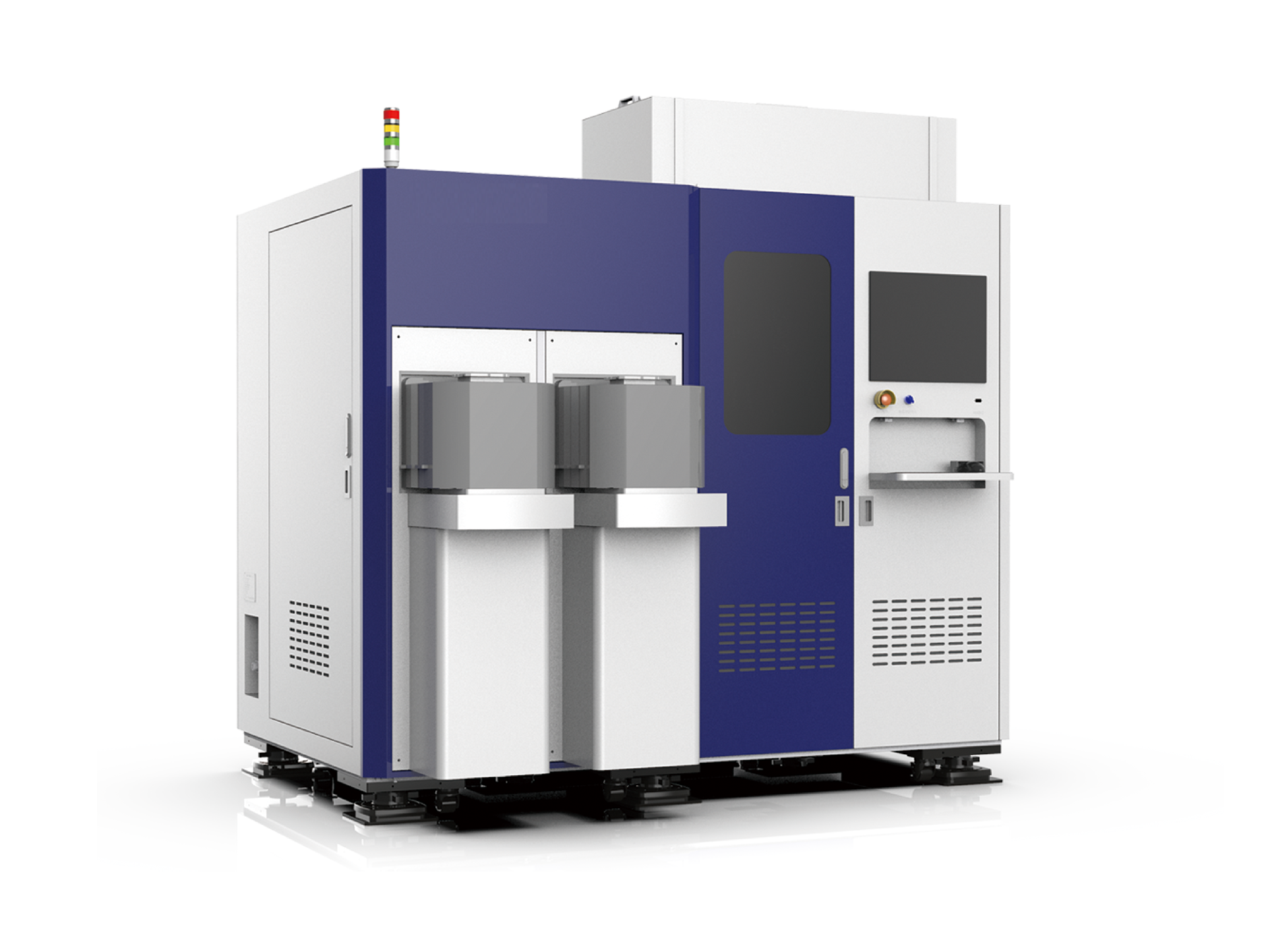

Harmoniska växelreducerare för halvledarutrustning spelar en avgörande roll i ultrahögprecisionssystem där termisk stabilitet är avgörande. I dessa tillämpningar är kontroll av temperaturökning det främsta fokusområdet, följt av precision och hållbarhet. De används i stor utsträckning i system för waferhantering, justering och inspektion för att säkerställa stabil prestanda och minimera termisk drift som kan påverka positioneringsnoggrannhet på nanometernivå.

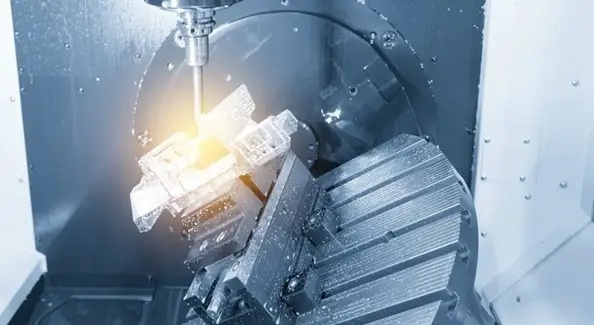

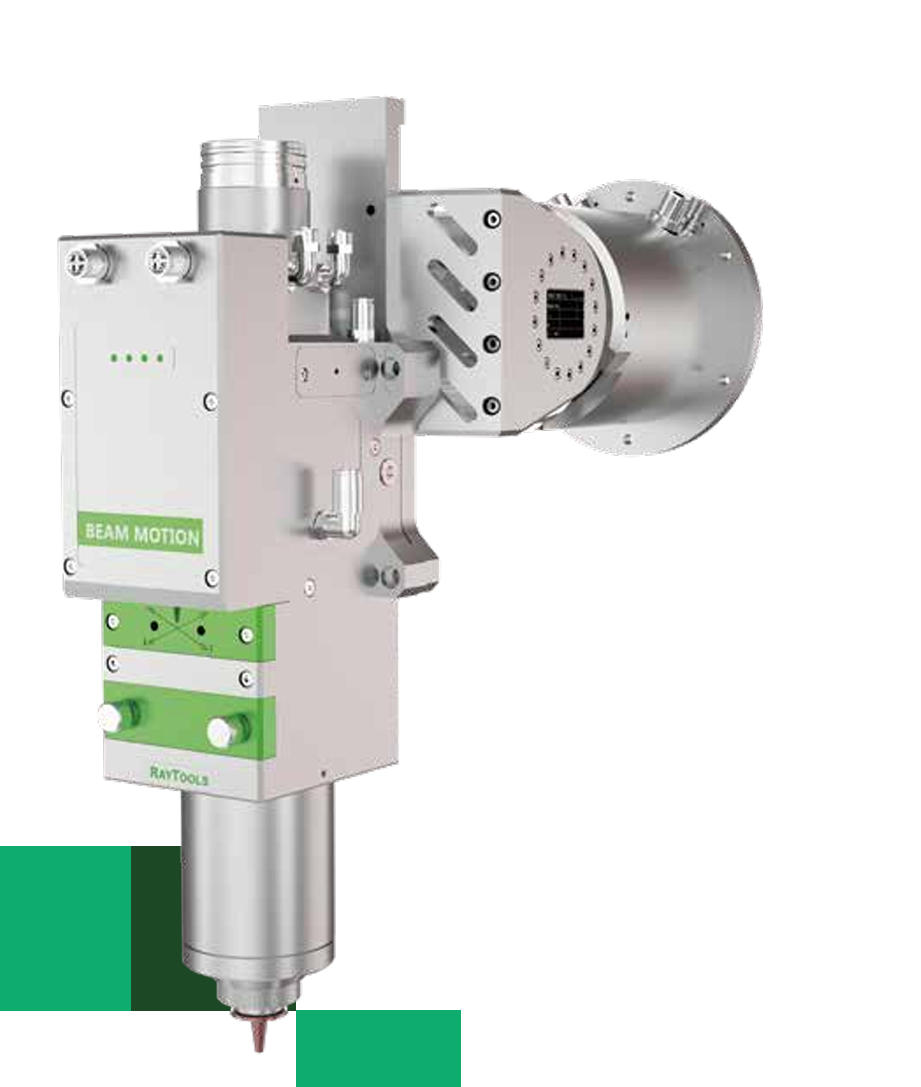

Harmoniska växelreducerare för CNC-maskiner används allt oftare i rundbord, delningshuvuden och fleraxliga bearbetningssystem där hög precision och noll glapp krävs. Deras förmåga att leverera jämn rörelse, hög positioneringsnoggrannhet och kompakt konstruktion gör dem idealiska för att förbättra ytkvalitet och bearbetningskonsistens i avancerade CNC-tillämpningar.

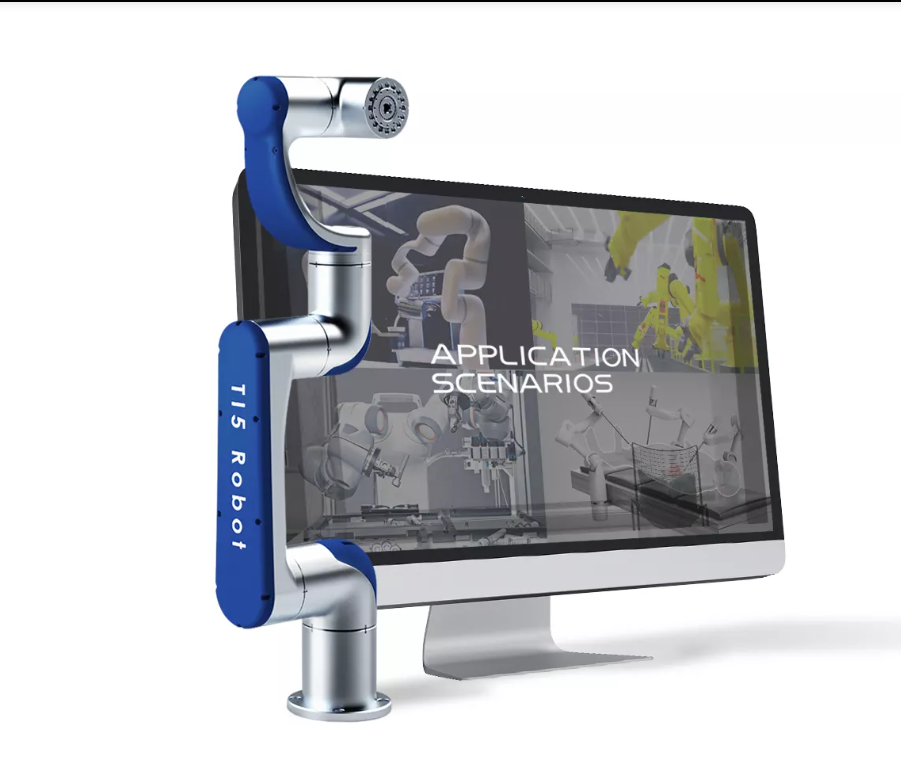

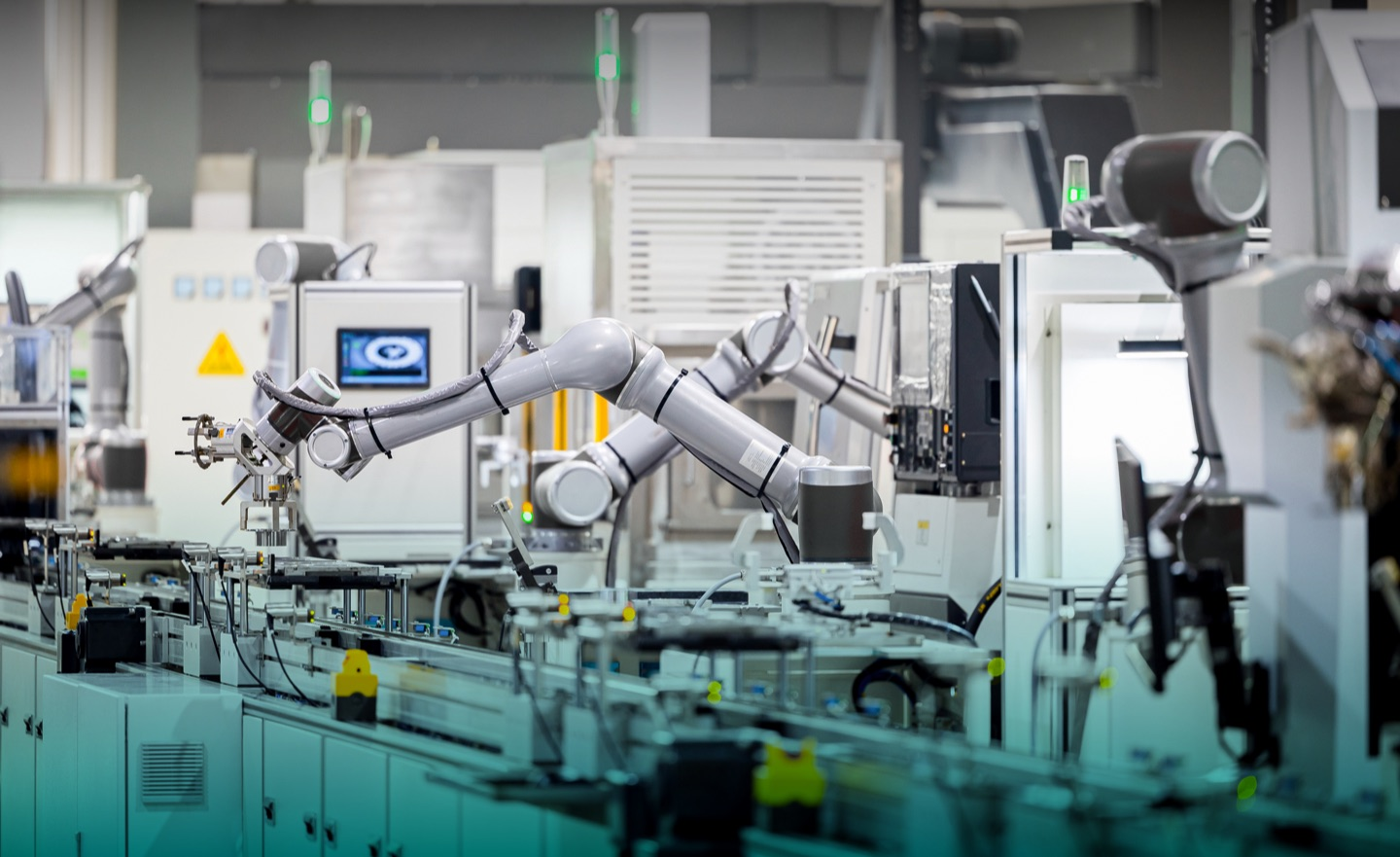

Harmoniska växelreducerare för samarbetsrobotar är konstruerade med fokus på lättviktskonstruktion, följt av utväxlingsförhållande och kostnadseffektivitet. Dessa egenskaper gör att de kan uppfylla kraven i system för människa-robot-interaktion genom att erbjuda kompakt integration, säker drift och jämn rörelsestyrning samtidigt som prisvärdhet och flexibilitet för olika industriella uppgifter bibehålls.

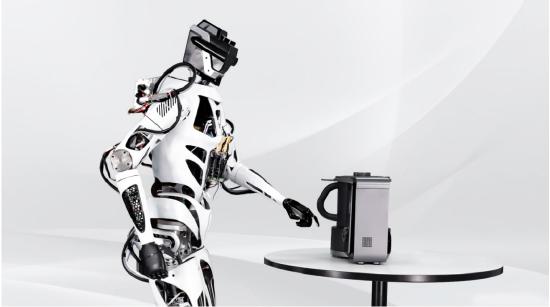

Harmoniska växelreducerare för humanoida robotar blir allt viktigare när robotsystem kräver mer naturliga, människoliknande rörelser i komplexa flerledsstrukturer. Deras kompakta storlek, höga vridmomentsdensitet och egenskaper utan glapp gör dem idealiska för leder som axlar, armbågar, handleder och vrister, vilket möjliggör jämn rörelsekoordinering, hög responsivitet och stabil dynamisk prestanda i humanoida konstruktioner.

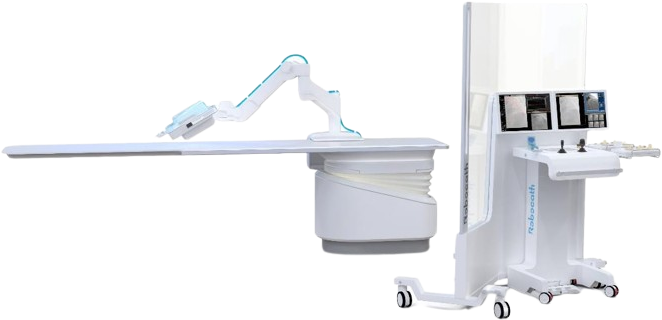

Harmoniska växelreducerare för medicinsk utrustning används i stor utsträckning i kirurgiska robotar, bildsystem och medicintekniska precisionsenheter där noggrannhet, jämn rörelse och låg ljudnivå är avgörande. Deras förmåga att ge hög positioneringsprecision och stabil drift säkerställer säker och tillförlitlig prestanda i känsliga medicinska miljöer, särskilt i minimalt invasiva kirurgiska tillämpningar.

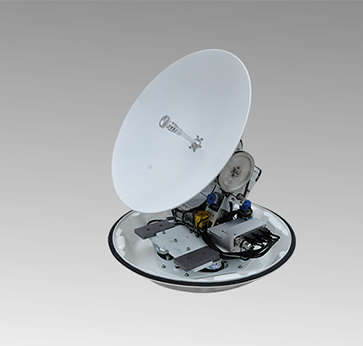

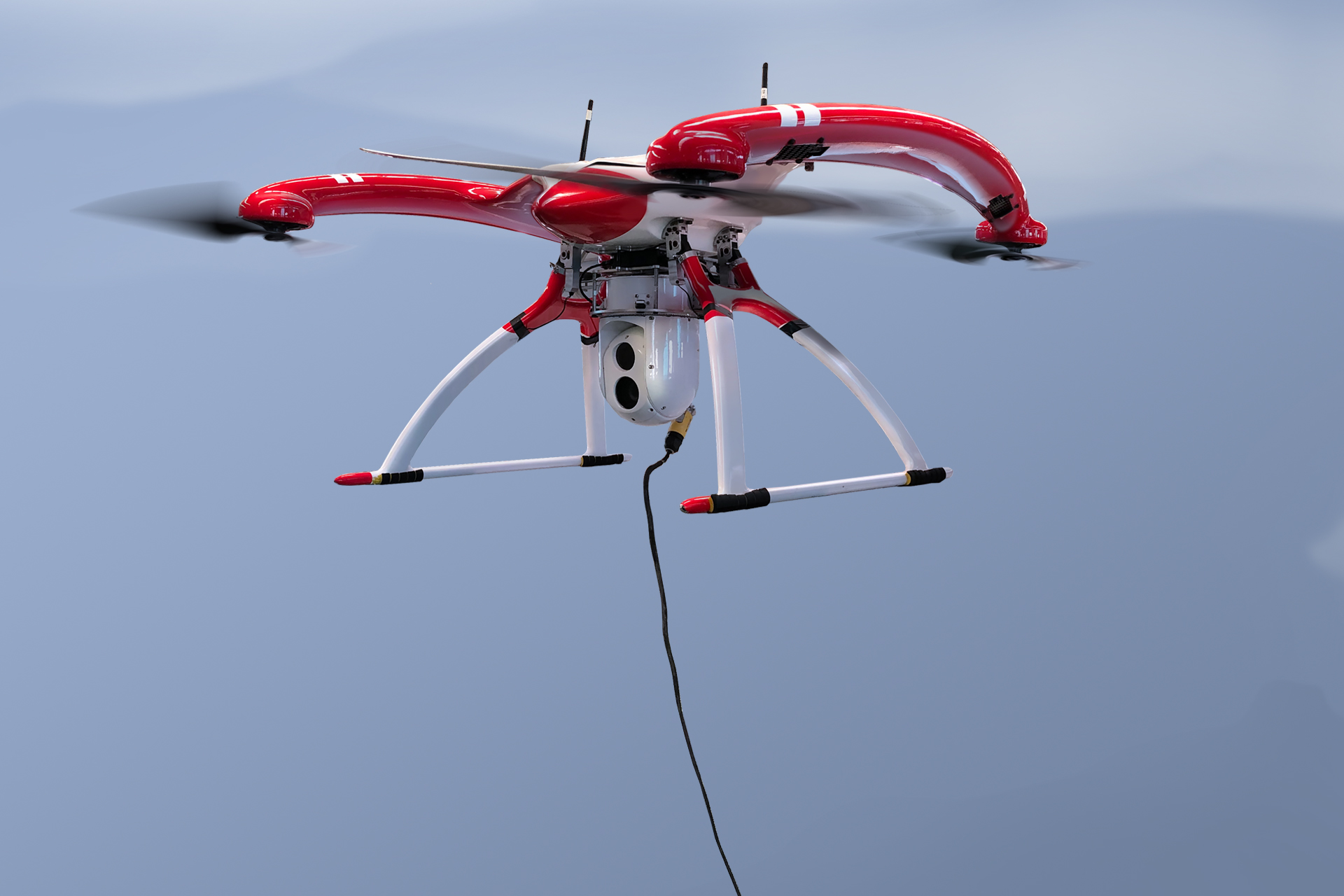

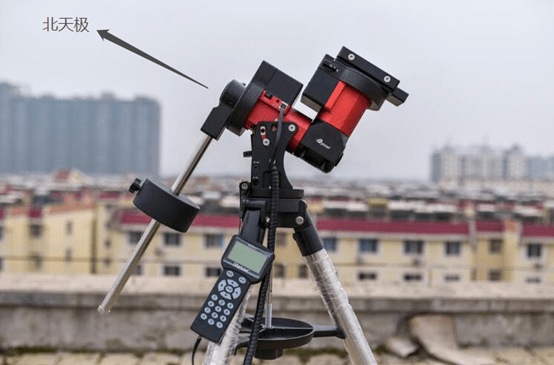

Harmoniska växelreducerare för flyg- och rymdindustrin prioriterar framför allt tillförlitlighet, följt av lastkapacitet och precision. De används i krävande system som satellitantennmekanismer, rymdrobotarmar och flygstyrningsaktuatorer, där stabil prestanda måste upprätthållas under extrema förhållanden och långa driftslivscykler.
I alla dessa tillämpningar gerharmoniska växelreducerare en unik kombination av hög precision, noll glapp, kompakt konstruktion och hög vridmomentsdensitet, vilket gör dem till en kärnlösning i moderna avancerade rörelsestyrningssystem.
‹
›
Hur har HONPINE:s teknik för harmoniska växelreducerare lagt grunden för utvecklingen av harmoniska drivaktuatorer?
Inom området teknik för harmoniska växelreducerare har HONPINE kontinuerligt optimerat produktprestandan sedan företaget framgångsrikt utvecklade sin första precisionsreducerare med 3D-konjugerad dubbelbågetandprofil 2017.
Denna egenutvecklade tandprofildesign bidrar till att förbättra transmissionsnoggrannheten, förlänga livslängden samt minska buller och vibrationer, samtidigt som den också ger en stark teknisk grund för framtida integrering av vridmomentsensorer.
För närvarande kan HONPINE:s harmoniska växelreducerare uppnå:
transmissionsnoggrannhet under 40 bågsekunder,
glapp mindre än 10 bågsekunder,
och bibehållen precision över 10,000 timmar.
Alla kritiska komponenter genomgår värmebehandling och hårdbearbetningsprocesser för att säkerställa produktkonsistens och långsiktig tillförlitlighet.
Dessutom har HONPINE investerat i företaget för sexaxliga kraftsensorer Haibosen Technology, vilket ytterligare stärker företagets oberoende FoU-kapacitet och leveranskedjefördelar inom området ”vridmomentsensorer integrerade med reducerare.”
Avancerad tillverkning och kvalitetskontrollkapacitetför harmoniska växelreducerare
Inom tillverkning har HONPINE infört flera internationellt avancerade bearbetnings- och inspektionssystem.
För kuggtillverkning används en kuggskivningsprocess, vilket möjliggör komponentprecision över standarder i klass 5. I kombination med ett kvalitetskontrollsystem för hela processen — inklusive koordinatmätmaskiner (CMM), kuggmätcenter och rundhetsmätningsinstrument — säkerställer HONPINE både ultrahög precision och stabil storskalig produktionskapacitet.
Samtidigt har HONPINE, med stöd av sitt oberoende styrda FoU-system och sin förmåga till integrering av leveranskedjan, uppnått intern utveckling och produktion av nästan alla kärnkomponenter, med undantag endast för grundläggande råmaterial som chips, copper, och steel.
För olika tillämpningsscenarier inklusive industriell automation och servicerobotar kan HONPINE erbjuda kundanpassade lösningar med fokus antingen på:
hög lastkapacitet,
eller lättviktskonstruktion,
som uppfyller robotik- och intelligent utrustningsindustrins krav på säkra, tillförlitliga och modulära precisionskomponenter för transmission.
Med samordnade tillverkningsoperationer över produktionsbaserna i Suzhou och Shanghai har HONPINE:s harmoniska växelreducerare uppnått branschledande produktspecifikationer och tillverkningsstandarder.
