Hur väljer man en ihålig rotationsplattform: En komplett urvalsguide?

Enihålig rotationsplattformär en precisionsrotationskomponent som ofta används för automatiserad positionering, indexering, inspektion, laserbearbetning, dosering och andra rörelsestyrningsapplikationer. Jämfört med konventionella rotationsmekanismer möjliggör dess ihåliga centrum att kablar, luftledningar, optiska fibrer och andra ledningar passerar direkt genom rotationsaxeln, vilket gör det enklare att uppnå en kompakt och integrerad maskinkonstruktion.

Beroende på transmissionsstruktur och applikationskrav kan en ihålig rotationsmekanism även kallas ett ihåligt rundbordeller enihålig rotationsaktuator. Även om dessa produkter kan se liknande ut på utsidan kan deras lastkapacitet, positioneringsnoggrannhet, genomgående hål, hastighet, styvhet och motorkonfiguration skilja sig avsevärt.

Därför bör valet av en ihålig rotationsplattform inte baseras på en enda parameter, såsom nominellt vridmoment eller maximal hastighet. Ett korrekt val måste ta hänsyn till den faktiska lasten, excentriciteten, tröghetsmomentet, precisionskraven, det genomgående hålet, accelerationen, driftcykeln, monteringsriktningen och driftsmiljön.

Vad bör du tänka på när du väljer en ihålig rotationsplattform?

I praktiska tillämpningar är en användbar urvalsordning:

Last och vältande moment → Lasttröghet → Positionerings- och rotationsnoggrannhet → Genomgående hål → Hastighet och acceleration → Motoranpassning → Installation och miljö → Säkerhetsmarginal

Denna ordning hjälper till att förebygga ett vanligt problem: att välja en rotationsplattform utifrån nominella specifikationer och samtidigt förbise maskinens faktiska driftsförhållanden.

1. Börja med de faktiska driftsförhållandena

Innan du jämför olika modeller av ihåliga rundbord ska du först fastställa hur rotationsmekanismen faktiskt kommer att fungera.

De grundläggande parametrarna bör omfatta:

Total vikt för nyttolast, fixtur och arbetsstycke

Avstånd mellan tyngdpunkten och rotationsaxeln

• Krävt utgående vridmoment

• Axiella och radiella laster

• Maximal rotationshastighet

• Acceleration och retardation

• Antal start-stopp-cykler

• Krävd positioneringsnoggrannhet

• Krävd repeterbarhet

• Krävd diameter på genomgående hål

• Monteringsriktning

• Driftsmiljö

Ett rundbord som bär ett arbetsstycke på 10 kg med tyngdpunkten nära rotationsaxeln kan till exempel ha helt andra mekaniska krav än ett arbetsstycke på 10 kg som är monterat 100 mm från axeln.

Vikten är densamma, men det vältande momentet är annorlunda.

2. Kontrollera nominellt vridmoment och toppvridmoment

Vridmoment är en av de första parametrarna som ingenjörer normalt kontrollerar vid val av en ihålig rotationsplattform, men nominellt vridmoment och toppvridmoment bör förstås separat.

Nominellt vridmoment avser i allmänhet det vridmoment som rotationsmekanismen kontinuerligt kan hantera under angivna driftsförhållanden.

Toppvridmoment är mer relevant för kortvarig acceleration, retardation, uppstart eller stötbelastningar.

Vid kontinuerliga motståndslaster bör det erforderliga vridmomentet ligga inom området för nominellt vridmoment. Vid acceleration eller plötsliga rörelseförändringar kan det momentana vridmomentet närma sig toppvridmomentkapaciteten.

Vridmomentet ensamt är dock inte tillräckligt.

Den mekaniska lasten kan även generera axiell kraft, radiell kraft och vältande moment. Därför bör lastkapaciteten hos den kompletta ihåliga rotationsaktuatorn kontrolleras i stället för att välja en modell enbart utifrån dess nominella utgående vridmoment.

3. Var uppmärksam på excentrisk last och vältande moment

Excentrisk belastning är en av de faktorer som oftast förbises vid val av rotationsplattform.

När arbetsstyckets eller fixturens tyngdpunkt är förskjuten från rotationsaxeln genereras ett vältande moment.

Den grundläggande beräkningen är:

M = F × L

Där:

M = vältande moment

F = lastkraft

L = avstånd från lastens centrum till rotationsaxeln

Om en last på 10 kg till exempel är placerad 100 mm från rotationsaxeln:

F ≈ 10 × 9.81 = 98.1 N

M ≈ 98.1 × 0.1 = 9.81 N·m

Detta är anledningen till att två tillämpningar med samma nyttolastvikt kan kräva helt olika rotationsplattformar.

För tillämpningar med stora excentriska laster, snabb acceleration eller externa stötar bör ingenjörer också lämna en lämplig mekanisk säkerhetsmarginal i stället för att välja en plattform nära dess teoretiska gräns.

4. Beräkna lasttrögheten, inte bara lastvikten

Lastvikten bestämmer den grundläggande mekaniska belastningen, men rotationströgheten avgör hur svårt det är att accelerera och retardera lasten.

För en förenklad skivformad last:

J = 1/2 × m × r²

Där:

J = tröghetsmoment

m = massa

r = rotationsradie

Den faktiska tröghetsberäkningen bör beakta arbetsstyckets, fixturens, rotationsplattformens och andra roterande komponenters geometri.

För en rotationsmekanism med utväxling kan lasttrögheten även omräknas till motorsidan enligt utväxlingsförhållandet. I förenklad form:

J_motor-side = J_load / i²

Där i är utväxlingsförhållandet.

Den resulterande lasttrögheten på motorsidan bör sedan jämföras med motorrotorns tröghetsmoment.

Varför är tröghetsanpassning viktig?

Om lasttrögheten är alltför hög i förhållande till motortrögheten kan systemet uppleva:

• Längre accelerations- och retardationstid

• Ökad positioneringsavvikelse

• Vibrationer vid uppstart eller stopp

• Servoföljningsfel

• Motoröverbelastning

• Svårigheter att uppnå den erforderliga cykeltiden

Ett tröghetsförhållande som lasttröghet / motorrotortröghet < 5 kan användas som en teknisk referens i vissa servoapplikationer, men det bör inte behandlas som en universell standard.

Det acceptabla tröghetsförhållandet beror på motor, drivsystem, styralgoritm, reduktionsmekanism, accelerationsprofil och faktisk driftcykel.

För en ihålig rotationsaktuator som används i ett höghastighetsservosystem med frekventa accelerationer förtjänar tröghetsanpassningen i allmänhet mer uppmärksamhet än i en indexeringsapplikation med låg hastighet.

5. Förstå skillnaden mellan repeterbar positionering och rotationsnoggrannhet

Precision är en annan viktig urvalsfaktor, men flera olika parametrar förväxlas ofta.

Repeterbar positioneringsnoggrannhet

Repeterbar positioneringsnoggrannhet beskriver hur konsekvent rotationsplattformen kan återgå till samma position.

Detta är särskilt viktigt för:

• Visionsinspektion

• Automatiserad montering

• Dosering

• Laserbearbetning

• Indexerande tillämpningar

• Precisionspositionering

Glapp

Glapp avser det mekaniska spel eller den förlorade rörelse som kan uppstå när rotationsriktningen ändras.

Lågt glapp är särskilt viktigt för tillämpningar med frekvent dubbelriktad positionering.

För tillämpningar där plattformen huvudsakligen roterar i en riktning kan glapp ha en annan inverkan på systemprestandan.

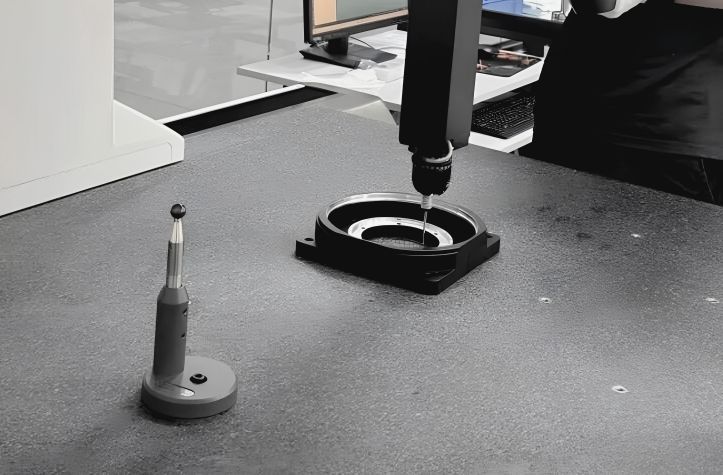

Radiellt och axiellt kast

För precisionsfixturer, inspektionssystem och optiska tillämpningar kan axelkast och radiellt kast vara lika viktiga som repeterbar positionering.

Därför bör du vid jämförelse av olika ihåliga rundbord inte bara titta på en noggrannhetsspecifikation. Tillämpningens kompletta krav på mekanisk noggrannhet bör beaktas.

6. Välj det genomgående hålet enligt de faktiska ledningsdragningskraven

Den ihåliga strukturen är en av de främsta fördelarna med en ihålig rotationsplattform.

Centrumhålet kan ge en dragväg för:

• Motorkablar

• Encoderkablar

• Pneumatiska slangar

• Vakuumledningar

• Optiska fibrer

• Sensorkablage

• Kylledningar

Att välja största möjliga genomgående hål är dock inte alltid den bästa lösningen.

Ett större hål kan öka rotationsmekanismens yttre dimensioner, konstruktionsstorlek, vikt och kostnad.

När håldiametern väljs bör du inte bara beakta det nuvarande kabelknippet utan även:

• Kontaktdimensioner

• Kabelns böjradie

• Storlek på pneumatiska kopplingar

• Framtida kabeldragningskrav

• Underhållsutrymme

• Monteringsfrigång

Målet är att ge tillräckligt invändigt utrymme för ledningsdragning utan att onödigt öka storleken på hela rotationsenheten.

7. Kontrollera hastighet, acceleration och retardation

Maximal hastighet är en annan viktig parameter, men den bör alltid utvärderas tillsammans med acceleration och driftcykel.

En rotationsplattform kan tekniskt sett kunna nå en viss maximal hastighet, men det betyder inte nödvändigtvis att den bör köras kontinuerligt vid den hastigheten under tung last.

För indexeringsapplikationer kan huvudparametrarna vara:

• Rotationsvinkel

• Indexeringstid

• Accelerationstid

• Retardationstid

• Uppehållstid

• Antal cykler per minut

Vid kontinuerlig rotation bör även termisk prestanda och momentreducering beaktas.

När accelerationen och retardationen är alltför aggressiva kan systemet uppleva vibrationer, mekaniska stötar, onormalt ljud eller försämrad positioneringsstabilitet.

Att öka accelerations- och retardationstiden kan ibland förbättra den övergripande rörelseprestandan utan att ändra själva rotationsplattformen.

8. Skilj mellan intermittent och kontinuerlig drift

Många ihåliga rotationsplattformar är särskilt lämpliga för intermittent indexering och positionering.

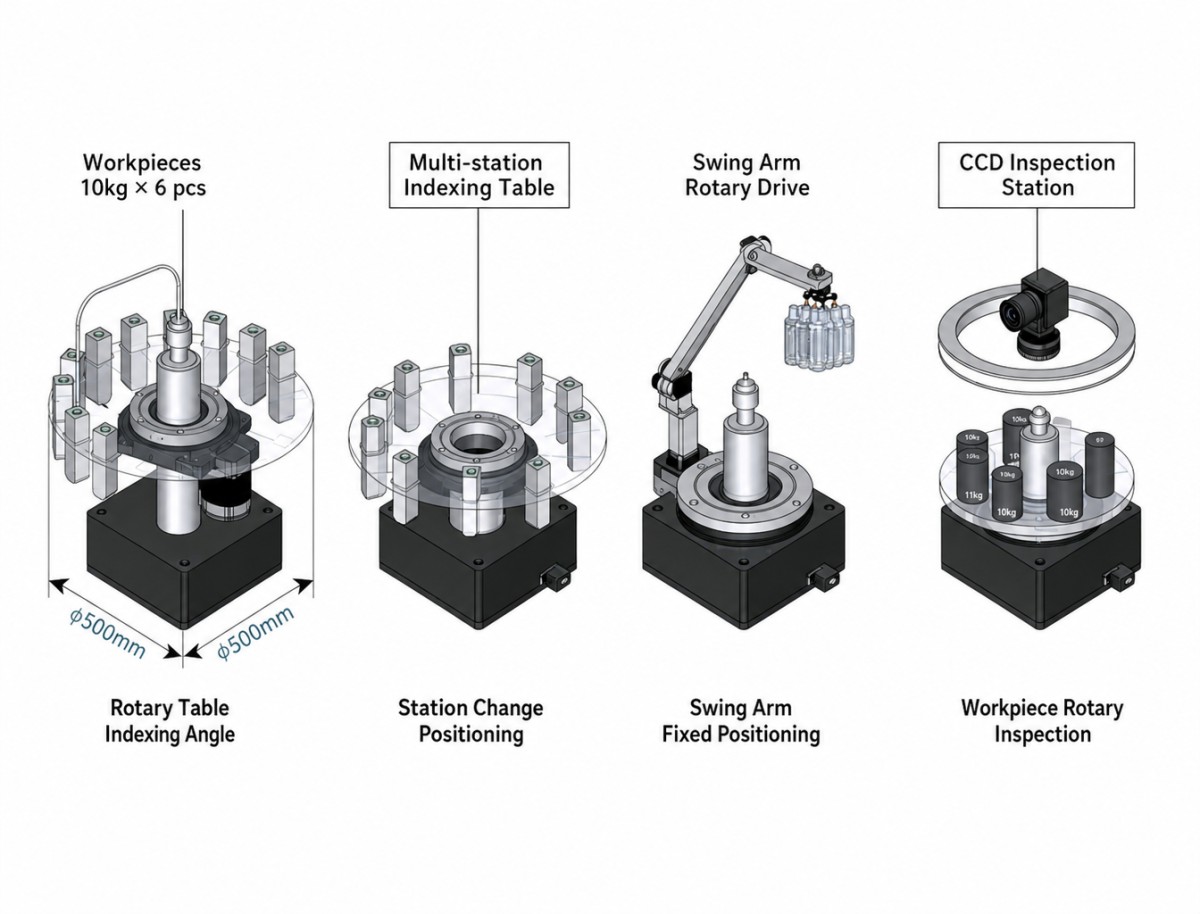

Typiska tillämpningar omfattar:

• CNC-indexering

• Monteringsstationer

• Visionsinspektion

• Lasermärkning

• Dosering

• Flerstationsautomation

Dessa tillämpningar kräver ofta snabb positionering följd av en stillastående period.

Kontinuerlig rotation är annorlunda.

Om plattformen behöver rotera kontinuerligt under långa perioder bör ingenjörer utvärdera:

• Kontinuerligt vridmoment

• Lagerhastighet

• Motoruppvärmning

• Växellådans verkningsgrad

• Smörjning

• Värmeavledning

• Driftcykel

Samma rotationsplattform kan ha olika tillåten prestanda beroende på om den används intermittent eller kontinuerligt.

9. Anpassa den ihåliga rotationsplattformen till motorn

För en motordriven rotationsmekanism bör motor och transmission betraktas som ett rörelsesystem.

De grundläggande anpassningsparametrarna omfattar:

• Krävt motorvridmoment

• Krävd motorhastighet

• Motorrotorns tröghetsmoment

• Utväxlingsförhållande

• Utgående vridmoment

• Accelerationskrav

• Motorfläns

• Axel- eller kopplingsgränssnitt

• Encoderkonfiguration

• Monteringsriktning

Det erforderliga motorvridmomentet bör beräknas utifrån den faktiska lasten och utväxlingsförhållandet i stället för att enbart välja motor baserat på plattformens utgående vridmoment.

För tillämpningar som kräver kompakt integration kan en ihålig rotationsaktuator med integrerad motor, encoder och transmission minska antalet externa mekaniska komponenter och förenkla systemintegrationen.

10. Beakta monteringsriktningen

Monteringsriktningen kan påverka den faktiska belastningen på rotationsmekanismen.

Horisontell montering är vanlig för rundbord, men vertikal montering kan medföra ytterligare axiell belastning eller ändra riktningen på gravitationslasten.

Innan du väljer en modell ska du bekräfta:

• Horisontell eller vertikal montering

• Gravitationslastens riktning

• Axiell last

• Radiell last

• Externt vältande moment

• Fixturens monteringsstruktur

• Utgående flänsstyvhet

För vertikala tillämpningar måste den mekaniska strukturen kunna stödja lasten säkert även när drivsystemet är avstängt.

11. Beakta driftsmiljön

Driftsmiljön kan direkt påverka en rotationsplattforms livslängd och tillförlitlighet.

För tillämpningar som omfattar damm, spån, kylvätska eller andra föroreningar ska den erforderliga skyddsklassen och tätningsstrukturen kontrolleras.

Typiska miljöfaktorer omfattar:

• Damm och partiklar

• Skärvätska

• Luftfuktighet

• Temperatur

• Korrosiva ämnen

• Vibrationer

• Frekvent start-stopp-drift

För fuktiga eller korrosiva miljöer kan även ytbehandling och korrosionsskydd behöva beaktas.

Om tillämpningen omfattar frekventa start-stopp-cykler, särskilt fler än 20 cykler per minut, bör lagerlivslängd och termiska förhållanden utvärderas i stället för att endast förlita sig på den nominella livslängden.

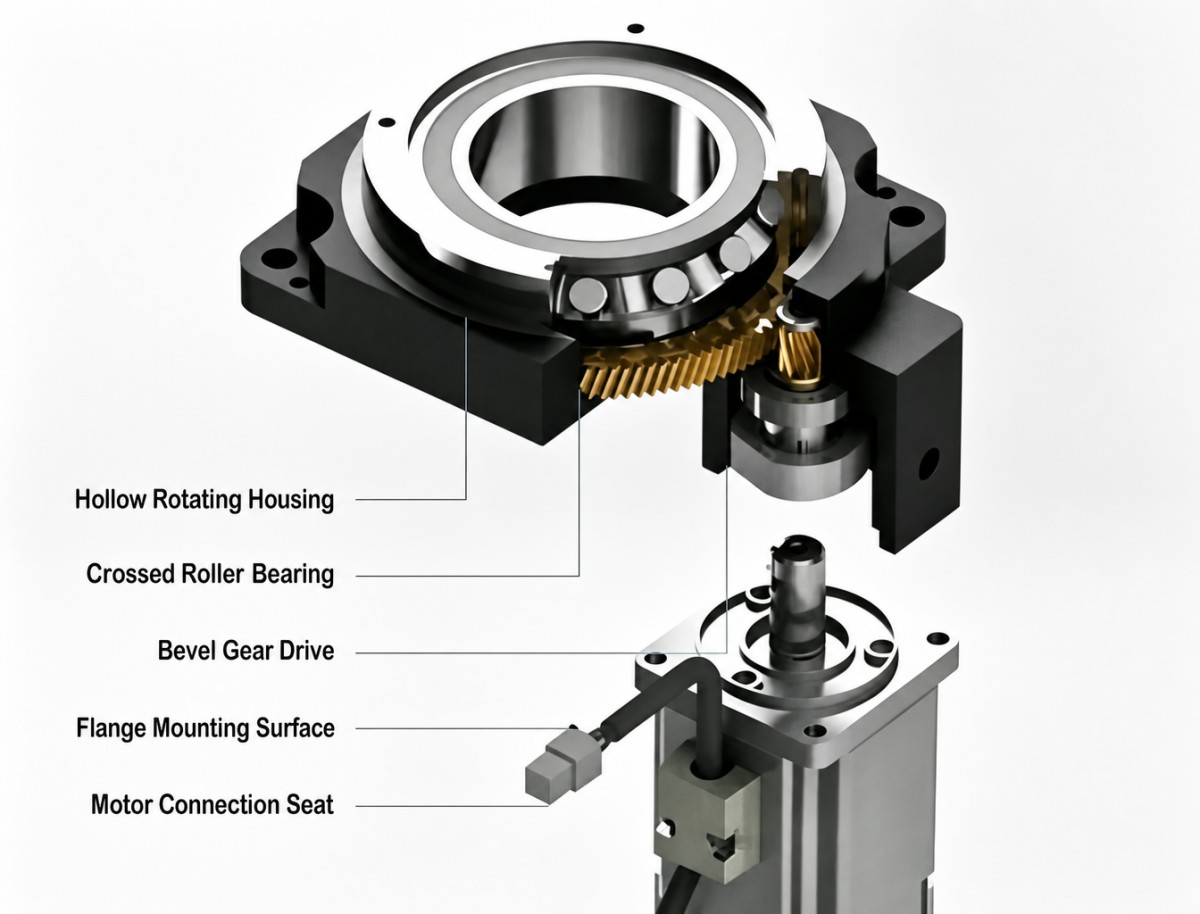

12. Kontrollera lagerstyvhet och livslängd

Transmissionssystemet är inte den enda faktorn som avgör prestandan hos ett ihåligt rundbord.

Lagerstrukturen påverkar också:

• Radiell styvhet

• Axiell styvhet

• Lutningsstyvhet

• Kast

• Lastkapacitet

• Livslängd

För tillämpningar med stora excentriska laster eller höga precisionskrav blir lagerstyvheten särskilt viktig.

En plattform med tillräckligt vridmoment men otillräcklig mekanisk styvhet kan ändå uppvisa nedböjning eller positioneringsfel under last.

Därför bör den kompletta mekaniska strukturen utvärderas i stället för att enbart jämföra utväxlingsförhållande eller motorvridmoment.

13. Lämna en lämplig säkerhetsmarginal

Det är i allmänhet inte tillrådligt att välja en rotationsplattform exakt vid den beräknade lastgränsen.

Den erforderliga säkerhetsmarginalen beror på den faktiska tillämpningen.

För relativt stabila intermittenta laster kan en teknisk marginal på cirka 1.2–1.5× användas som en preliminär referens.

För tillämpningar med stötbelastningar, stor excentricitet eller frekvent acceleration och retardation kan en större marginal, såsom 1.5–2×, vara lämplig.

Dessa värden bör behandlas som tekniska referenser snarare än universella standarder. Det slutliga valet bör verifieras mot tillverkarens specifikationer för last, vridmoment, lager, hastighet och driftcykel.

14. Checklista för val av ihålig rotationsplattform

Innan du väljer en modell är det användbart att förbereda följande information:

När dessa parametrar finns tillgängliga blir det mycket enklare att jämföra olika konfigurationer av ihåliga rotationsplattformar och ihåliga rotationsaktuatorer.

15. Olika tillämpningar kräver olika urvalsprioriteringar

Det finns ingen enskild specifikation som avgör om en rotationsplattform är lämplig för varje tillämpning.

För högprecisionstillämpningar kan en ihålig rotationsaktuator ge en mer integrerad lösning när motor, transmission, encoder och utgående mekanism behöver samverka som ett komplett rörelsesystem.

16. Vanliga misstag vid val av en ihålig rotationsplattform

 Att endast titta på nominellt vridmoment

En plattform kan ha tillräckligt nominellt vridmoment men ändå vara olämplig på grund av för hög excentrisk last, tröghet eller axiell/radiell belastning.

Att välja enbart utifrån nyttolastvikt

Två laster med samma massa kan generera mycket olika vältande moment beroende på deras avstånd från rotationsaxeln.

Att behandla tröghetsförhållandet som ett fast tal

Ett tröghetsförhållande på 5 används ibland som en teknisk referens, men lämpligt värde beror på motorn, servodriften, accelerationen och styrsystemet.

Att endast titta på positioneringsnoggrannhet

Repeterbar positioneringsnoggrannhet, glapp, kast, styvhet och vibrationer är olika prestandaindikatorer.

Att välja det största genomgående hålet

Ett större hål ger mer utrymme för ledningsdragning, men kan också öka storleken och kostnaden för den kompletta rotationsmekanismen.

Att ignorera driftcykeln

En rotationsplattform som används för tillfällig indexering har andra termiska krav och lagerkrav än en som körs kontinuerligt vid hög hastighet.

Att ignorera monteringsriktningen

Vertikal montering kan medföra andra axiella laster och gravitationslaster jämfört med horisontell montering.

Hur väljer man rätt ihålig rotationsplattform?

Valet av en ihålig rotationsplattform bör utgå från de faktiska mekaniska förhållandena snarare än en enda katalogparameter.

Fastställ först den totala lasten och excentriciteten, och beräkna sedan det vältande momentet och rotationströgheten. Utvärdera därefter positioneringsnoggrannhet, repeterbarhet, glapp, kast, genomgående hål, hastighet, acceleration och driftcykel.

För system som kräver en mer integrerad rörelselösning kan en ihålig rotationsaktuator kombinera transmissionsmekanismen, motorn, encodern och utgående struktur i en kompakt rotationsenhet. Detta kan förenkla den mekaniska integrationen och samtidigt ge en renare lösning för automatiserad rotationsrörelse.

För tillämpningar som CNC-indexering, waferhantering, visionsinspektion, laserbearbetning, dosering, panelhantering och precisionspositionering bör den lämpliga lösningen slutligen väljas enligt maskinens kompletta krav på last, precision, hastighet, struktur och miljö.

En praktisk urvalsordning är därför:

Vältande moment → Lastvridmoment → Lasttröghet → Precision → Genomgående hål → Hastighet och acceleration → Motoranpassning → Installation och miljö → Säkerhetsmarginal

Detta tillvägagångssätt ger en mer tillförlitlig grund för att välja lämplig ihålig rotationsplattform, ihåligt rundbord eller ihålig rotationsaktuator för tillämpningen.
