Precisionsreducerare för industrirobotar: Från konventionell transmission till självkompenserande glappteknik

Hej allihop, jag heter Theodore Li och är teknisk chef på HONPINE. I dag vill jag tala om precisionsväxlar för industrirobotar.

Vad är en precisionsväxel?

Enligt vanligt använda branschklassificeringar kännetecknas precisionsväxlar i allmänhet av lågt transmissionsfel och lågt glapp, med precisionskrav som vanligtvis når bågminutnivå eller bättre.

Glapp är en av de viktigaste faktorerna som påverkar positioneringsprestandan. Spel mellan kugghjul i ingrepp kan skapa dödgång mellan ingående och utgående axlar, vilket direkt påverkar positioneringsnoggrannhet, repeterbarhet och rörelsestyrningsprestanda.

Baserat på den primära transmissionsmekanismen kan precisionsväxlar generellt delas in i fyra huvudkategorier.

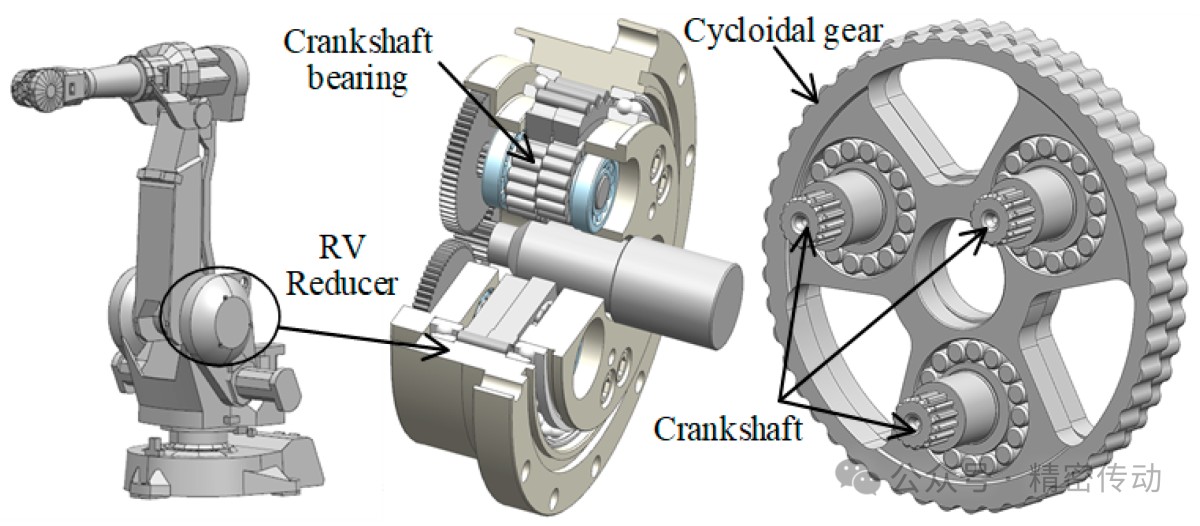

Precisionscykloidväxlar

RV-växlar och cykloidala stifthjulsväxlar är representativa exempel. De erbjuder hög lastkapacitet och god tålighet mot stötbelastningar, men deras konstruktioner är relativt komplexa och tillverkningskostnaderna kan vara höga.

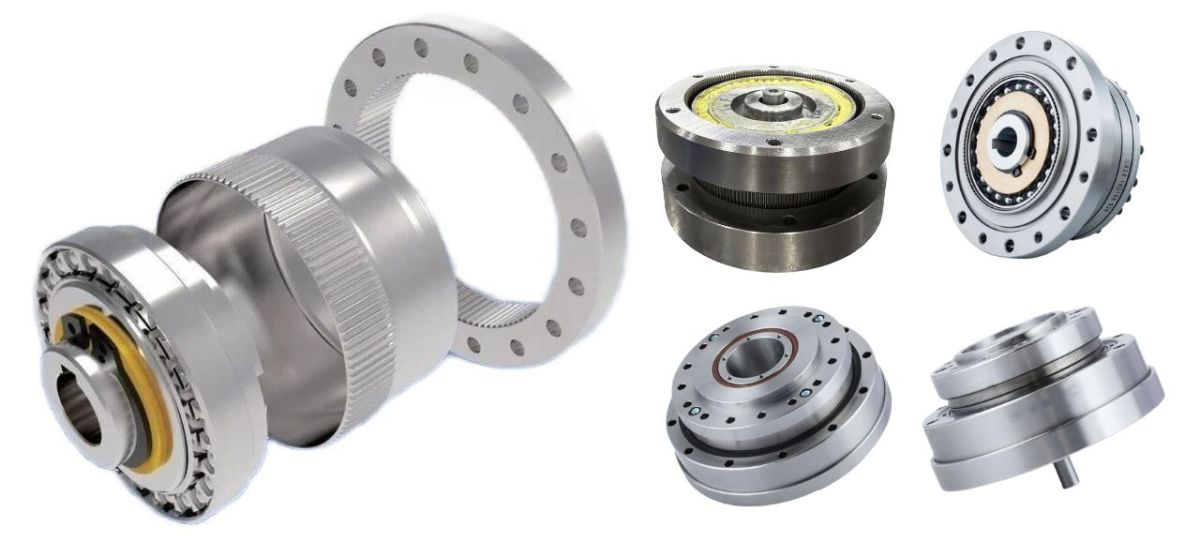

Harmoniska växlar

Harmonisk transmission bygger på den elastiska deformationen hos flexsplinen för att överföra rörelse och vridmoment. Denna konstruktion ger höga utväxlingsförhållanden, kompakta dimensioner och hög transmissionsprecision, men dess vridstyvhet och lastkapacitet kan vara lägre än hos vissa styva transmissionskonstruktioner, vilket gör applikationsvalet särskilt viktigt vid tunga belastningar.

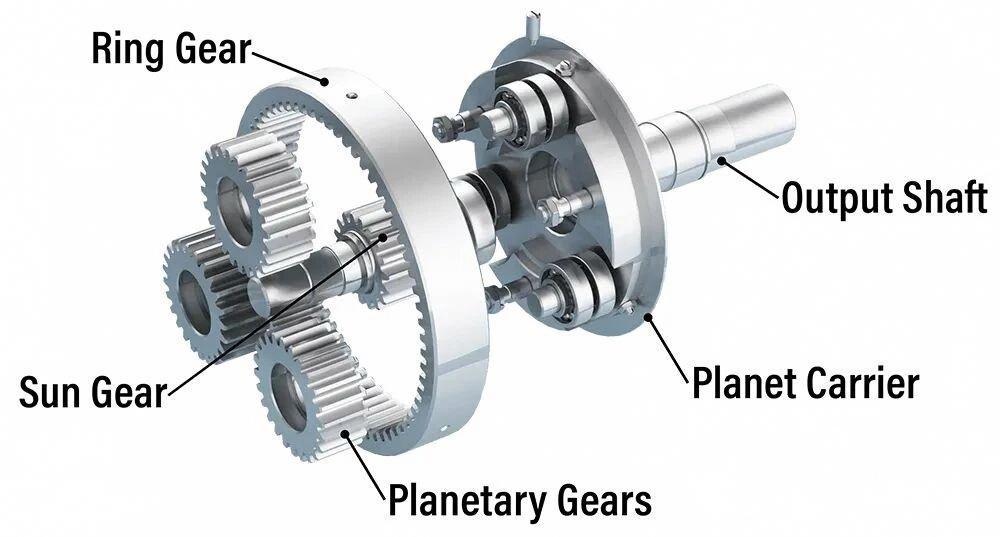

Precisionsplanetväxlar

Planettransmission erbjuder hög verkningsgrad, hög vridmomentdensitet och en relativt styv transmissionsstruktur. Konventionella planetkonstruktioner har dock generellt begränsningar avseende enstegsutväxling och glapp jämfört med specialiserad precisionstransmissionsteknik.

Varför ställer industrirobotar högre krav på precisionsväxlar?

Tillämpningar för industrirobotar har utvecklats till högspecialiserade segment. Olika nyttolastnivåer, processer, rörelseprofiler och ledkonfigurationer ställer olika krav på transmissionsprecision, vridmomentkapacitet, styvhet och livslängd.

Den lämpliga precisionsväxeln kan därför variera inte bara mellan olika typer av industrirobotar, utan även mellan olika leder i samma robot.

Sexaxliga robotar med nyttolast under 10 kg

För lätta sexaxliga robotar prioriteras ofta kompakta dimensioner och precision.

Alla sex leder kan använda harmoniska växlar, särskilt när roboten kräver en kompakt transmission med hög utväxling och exakt rörelsestyrning.

Den harmoniska transmissionens kompakta storlek, låga vikt, höga utväxling och precision gör den lämplig för lätta robotar som arbetar inom begränsade mekaniska utrymmen.

Sexaxliga robotar med 10–50 kg nyttolast

Sexaxliga robotar med medelhög nyttolast används ofta för tillämpningar såsom hantering av fordonskomponenter, metallbearbetning och andra industriella operationer som kräver en balans mellan nyttolastkapacitet, rörelsenoggrannhet och stabilitet.

Dessa robotar kan kombinera harmoniska växlar och RV-växlar enligt kraven för olika leder.

Exempelvis kan harmonisk transmission användas i handleds- och ändverktygsleder där kompakta dimensioner, höga utväxlingsförhållanden och exakta rörelser är viktiga, medan RV-transmission kan användas i leder med högre belastning som kräver större styvhet och lastkapacitet.

Sexaxliga robotar med nyttolast över 50 kg

Sexaxliga robotar för tunga nyttolaster kräver hög lastkapacitet och stabil precision under krävande driftsförhållanden.

RV-växlar används i stor utsträckning i robotleder med hög belastning eftersom deras transmissionskonstruktion ger hög styvhet och kan motstå betydande radiella och axiella belastningar.

Dessa egenskaper är särskilt viktiga när robotar för tunga nyttolaster används för materialhantering, svetsning, bearbetning och andra operationer som omfattar stora arbetsstycken.

SCARA-robotar med nyttolast under 20 kg

SCARA-robotar ställer särskilt höga krav på positioneringsnoggrannhet och repeterbarhet.

Rotationslederna kräver därför transmissionssystem med god noggrannhet och dynamisk respons. Harmonisk transmission kan användas i rotationsleder, medan den vertikala Z-axelmekanismen kan använda planettransmission, remdrift eller någon annan lämplig konstruktion för linjär rörelse.

Parallell- och Deltarobotar

Parallell- och Deltarobotar kännetecknas av hög hastighet och hög strukturell styvhet, medan deras krav på ledtransmission påverkas starkt av robotens konstruktion och rörelseprofil.

Många parallellrobotar använder planetväxellådor med relativt låg utväxling i baslederna för att stödja snabba rörelser och bibehålla låg reflekterad tröghet.

Beroende på konstruktionen kan även cykloidal eller harmonisk transmission användas i basleder.

För ytterligare axlar eller mekanismer vid armänden används planetväxellådor vanligtvis. I högprecisionsmonteringsapplikationer kan dock även en harmonisk växel väljas för ändleden för att förbättra positioneringsprestandan.

Varför står konventionella planetväxlar inför en precisionsutmaning?

Inom många precisionsindustriella tillämpningar har harmoniska transmissionssystem och RV-transmissionssystem traditionellt haft viktiga positioner inom industrirobotik.

Trots sin höga verkningsgrad, styvhet och vridmomentdensitet har konventionella planetväxlar historiskt sett haft utmaningar att uppnå samma precisionsnivå och kompakta integration som specialiserade harmoniska transmissionssystem eller RV-transmissionssystem.

Högklassiga precisionsplanetväxellådor kan fortfarande uppnå mycket lågt glapp och förblir lämpliga för krävande tillämpningar. Vissa precisionsplanetprodukter kan uppnå glappnivåer under 60 bågsekunder, vilket erbjuder ett alternativ för tillämpningar som kräver hög positioneringsnoggrannhet.

Hög precision kan dock medföra högre produktkostnader och längre ledtider beroende på leverantör och konfiguration.

I takt med att marknaden för industrirobotik fortsätter att expandera och robottillverkare kräver snabbare utvecklingscykler och mer flexibla leveranskedjor, skapas en möjlighet för nya precisionstransmissionskonstruktioner för planetväxlar.

HONPINE:s metod för precisionsplanettransmission

På HONPINE har vi arbetat med en annorlunda metod för planettransmission.

Genom att införa självkompenserande glappteknik strävar HONPINE efter att förbättra precisionen, styvheten och precisionsbibehållandet hos planettransmissionssystem.

Tekniken är utformad för tillämpningar såsom industrirobotar och verktygsmaskiner, där det är särskilt viktigt att bibehålla transmissionsnoggrannheten under långvarig drift.

Målet är inte endast att minska det initiala glappet, utan att hantera en av precisionstransmissionens grundläggande utmaningar: att bibehålla noggrannheten när mekaniska komponenter slits över tid.

Vilka tekniska utmaningar kan självkompenserande planetaktuatorer hantera?

Traditionella precisionstransmissionssystem står inför ett oundvikligt problem: mekaniskt slitage kan gradvis påverka transmissionsnoggrannheten.

Vid långvarig drift kan kontinuerligt kuggingrepp och upprepade belastningscykler förändra det effektiva spelet mellan komponenter i ingrepp. När glappet ökar kan dödgången öka och positioneringsnoggrannheten gradvis försämras.

För utrustning såsom industrirobotar och verktygsmaskiner kan denna precisionsförlust så småningom påverka processkvalitet, repeterbarhet och livslängd.

Självkompenserande glappteknik erbjuder en annorlunda metod för detta problem.

Automatisk glappkompensation vid slitage

Till skillnad från konventionella passiva konstruktioner för glappreducering innehåller en självkompenserande transmission en adaptiv kompensationsmekanism i transmissionssystemet.

När transmissionskomponenterna utsätts för slitage kan mekanismen kompensera för förändringar i det effektiva kuggspelet och bibehålla ett stabilare transmissionsförhållande.

Syftet är att minska takten med vilken transmissionsnoggrannheten försämras under långvarig drift och förlänga växelns effektiva precisionslivslängd.

Denna skillnad är viktig.

Att minska initialt glapp och att bibehålla lågt glapp under hela livslängden är två olika tekniska mål. En precisionstransmission bör därför bedömas inte bara utifrån specifikationen för initialt glapp, utan också utifrån hur dess transmissionsnoggrannhet förändras efter långvarig drift.

Självkompenserande glappteknik för harmonisk transmission

HONPINE:s självkompenserande metod är inte begränsad till planettransmission.

Vi har även utvecklat en självkompenserande harmonisk transmissionskonstruktion med dubbel flexspline, utformad för att bibehålla lågt effektivt glapp under långvarig drift.

Självkompenserande harmonisk transmission med dubbel flexspline

HONPINE:s harmoniska transmission med dubbel flexspline använder en strukturell konfiguration med inre och yttre flexsplines tillsammans med en begränsningsring.

Denna konstruktion är utformad för att kontinuerligt begränsa effektivt glapp och bibehålla stabil transmissionsprestanda under drift.

Enligt HONPINE:s interna produktprovnings- och jämförelsedata kan dödgången i denna konstruktion vara ungefär hälften av den hos jämförbara utländska harmoniska växlar under de angivna testförhållandena.

Den faktiska prestandan beror på specifik produktstorlek, testmetodik, belastningsförhållande och mätsystem, så direkta jämförelser bör alltid göras under likvärdiga testförhållanden.

Från initial precision till precisionslivslängd

För precisionstransmissionssystem är initial noggrannhet endast en del av den tekniska ekvationen.

En växel kan uppnå utmärkt glapp när den är ny, men om glappet ökar avsevärt när transmissionen slits kan komponentens praktiska precisionslivslängd vara begränsad.

Det är därför HONPINE:s utvecklingsfokus sträcker sig från initial transmissionsprecision till precisionsbibehållande under driftslivslängden.

För industrirobotar, verktygsmaskiner och humanoida robotar innebär detta att utvärdera inte bara initialt glapp och positioneringsprestanda, utan även hur transmissionsegenskaperna utvecklas under upprepad rörelse, belastning och slitage.

Självkompenserande glappteknik är avsedd att hantera denna utmaning med långsiktig prestanda genom att aktivt kompensera för förändringar i transmissionsspelet, i stället för att enbart förlita sig på kuggsystemets initiala mekaniska tolerans.

Slutsats

Utvecklingen av precisionsväxlar går bortom den enkla strävan efter lägre initialt glapp.

Industrirobotar, verktygsmaskiner och humanoida robotar kräver transmissionssystem som kombinerar precision, styvhet, kompakta dimensioner, vridmomentdensitet och långsiktigt precisionsbibehållande.

Harmoniska transmissionssystem och RV-transmissionssystem förblir viktiga tekniker för precisionsrobotik, medan konventionell planettransmission fortsätter att erbjuda fördelar vad gäller verkningsgrad, styvhet och vridmomentdensitet.

Möjligheten för självkompenserande planet- och harmonisk transmission är att överbrygga skillnaden mellan dessa prestandaegenskaper genom att införa en mekanism som kan kompensera för förändringar i transmissionsspelet under långvarig drift.

På HONPINE fortsätter vi att utveckla precisionstransmissionsteknik kring detta koncept, från självkompenserande planetaktuatorer till harmonisk transmission med dubbel flexspline och lättviktig PEEK-baserad harmonisk transmission för humanoida robotar.

För oss är målet inte bara att uppnå hög precision när en transmission lämnar fabriken. Den viktigare frågan är hur mycket av denna precision som kan bibehållas under hela robotens eller maskinens livslängd.
