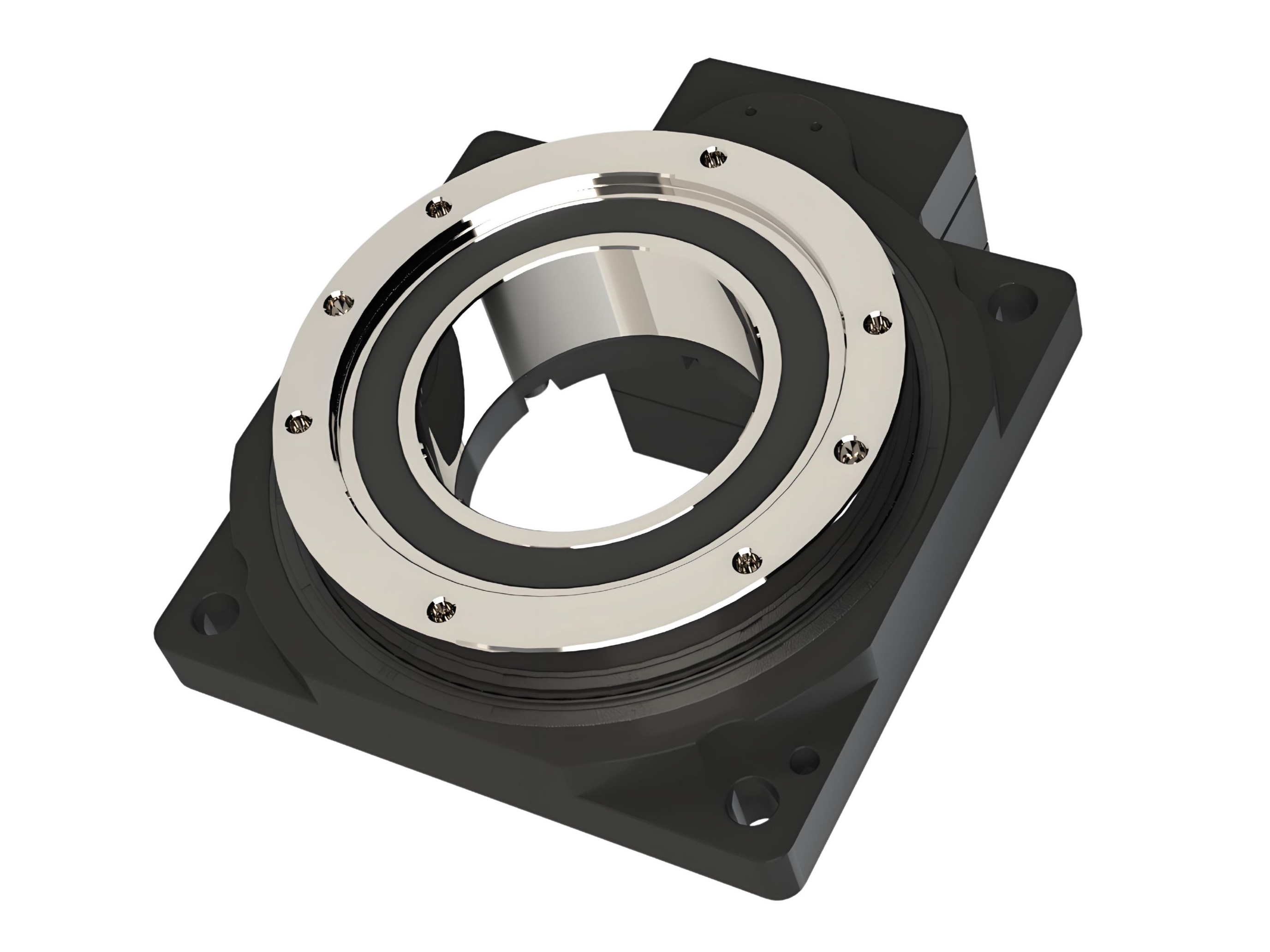

Högprecis ihålig rotationsplattform med planettransmission

Den högprecisa ihåliga rotationsplattformen med planettransmission är en kompakt rotationslösning som integrerar precisionsplanettransmission, hög styvhet och högprecisionspositionering. Den centrala ihåliga konstruktionen gör att kablar, pneumatiska rör och andra ledningar kan föras direkt genom plattformen, vilket effektivt förhindrar kabeltrassel och förenklar utrustningens layout.

Plattformen har ett precisionskorsrullager som kan hantera radiella laster, axiella laster och vältmoment, samtidigt som den uppnår repeterbarhet på upp till ±5 bågsekunder. Den är kompatibel med ett brett utbud av servo- och stegmotorer från olika varumärken och stöder kundanpassade flänskonfigurationer och axelhål.

Den ihåliga rotationsplattformen används i stor utsträckning inom industriell automation, robotteknik, CNC-utrustning, halvledartillverkning, medicinsk utrustning och laserbearbetning. Den utgör ett högpresterande alternativ till direktdrivna motorer (DD-motorer) och kamindexerare och erbjuder en kompakt, flexibel och precisionsinriktad lösning för krävande rotationspositioneringstillämpningar.

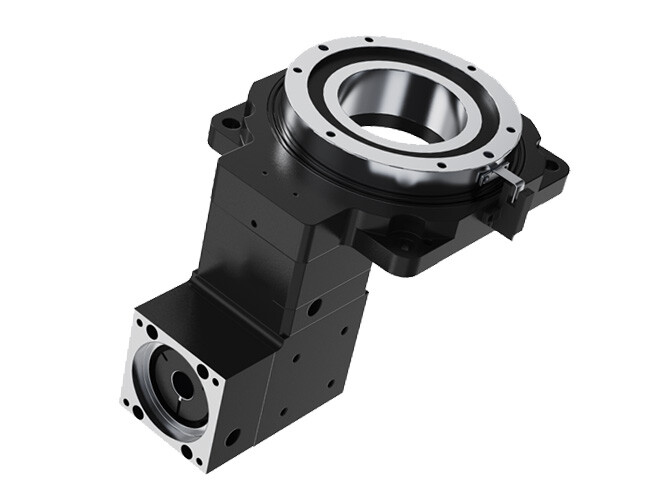

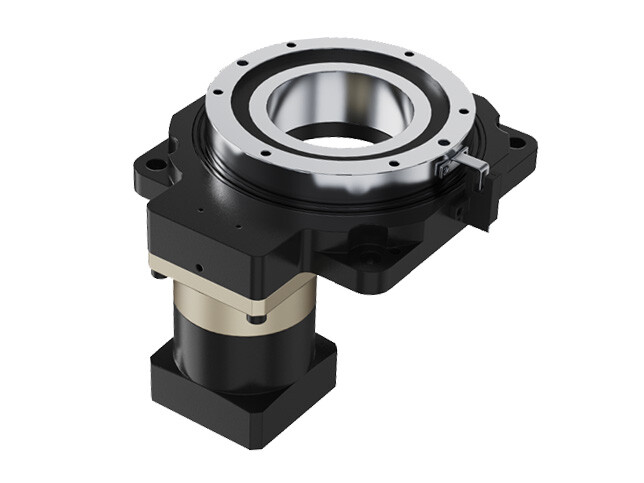

Ihåligt rotationsbord

Det ihåliga rotationsbordet är en integrerad enhet som kombinerar precisionstransmission och positioneringskapacitet. Dess kärnkonstruktion har en ihålig struktur som gör att rörledningar, till exempel luftslangar och elkablar, kan passera genom rotationsbordets centrum och löser problem med kabeltrassel som är vanliga i traditionella rotationsmekanismer. Plattformen drivs av en servomotor och uppnår högprecis vinkelstyrning genom kugghjulsreduktion eller snäckväxeltransmission, vilket ger hög styvhet och repeterbar positioneringsnoggrannhet. Den fungerar som ett högpresterande alternativ till direktdrivna (DD) motorer och kamindexerare. Baserat på strukturella konfigurationer kategoriseras ihåliga rotationsbord i: standard ihåligt rotationsbord, planetariskt ihåligt rotationsbord, vinkelmonterat ihåligt rotationsbord. Genom strukturoptimering och precisionstillverkning förbättrar ihåliga rotationsbord avsevärt effektiviteten och noggrannheten vid uppgradering av automatiserad utrustning, vilket gör dem till en kärnlösning för precisionsrotationspositionering inom modern industri. De används i stor utsträckning inom industriell automation, robotteknik, medicinsk utrustning och relaterade områden.

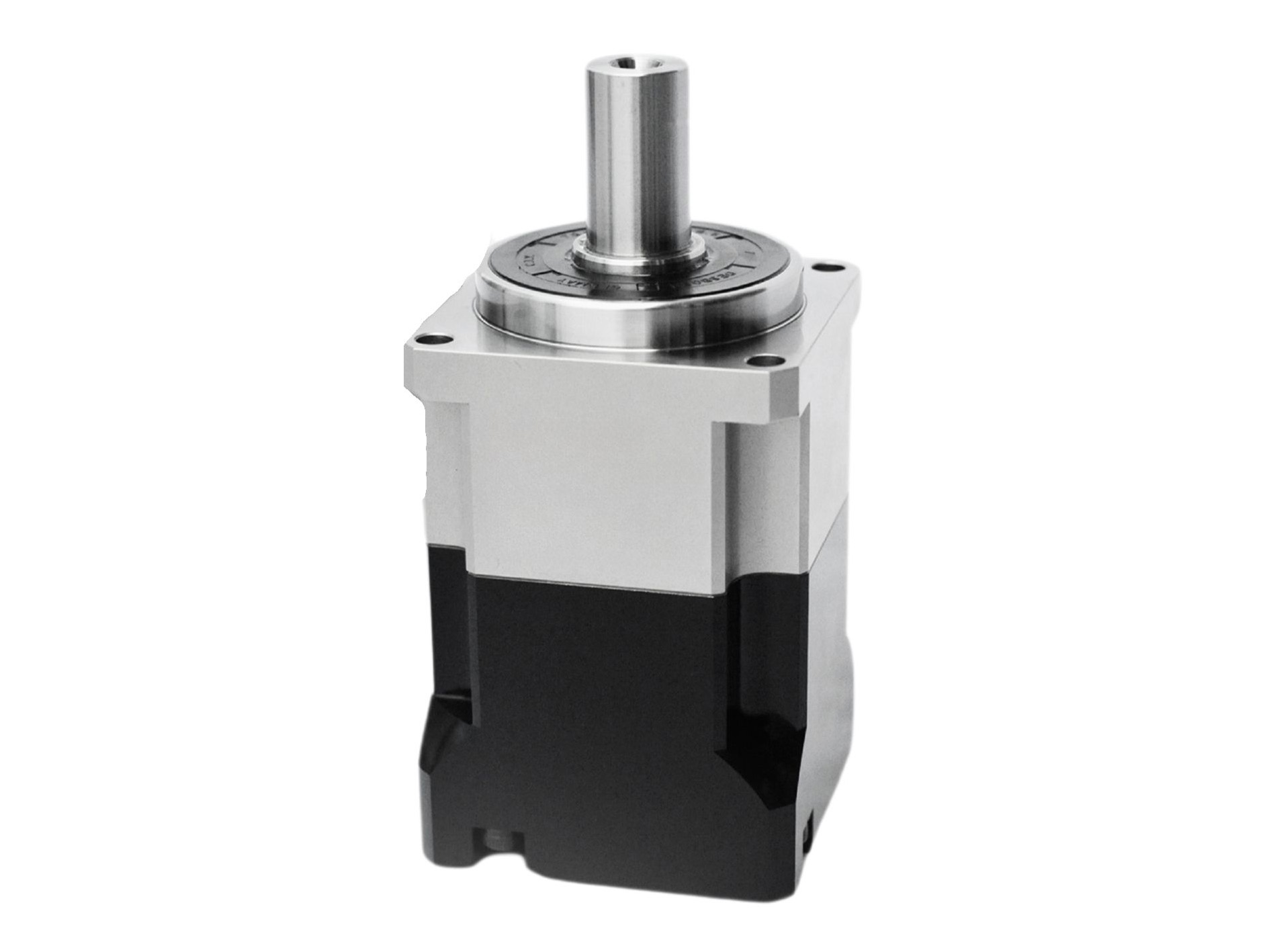

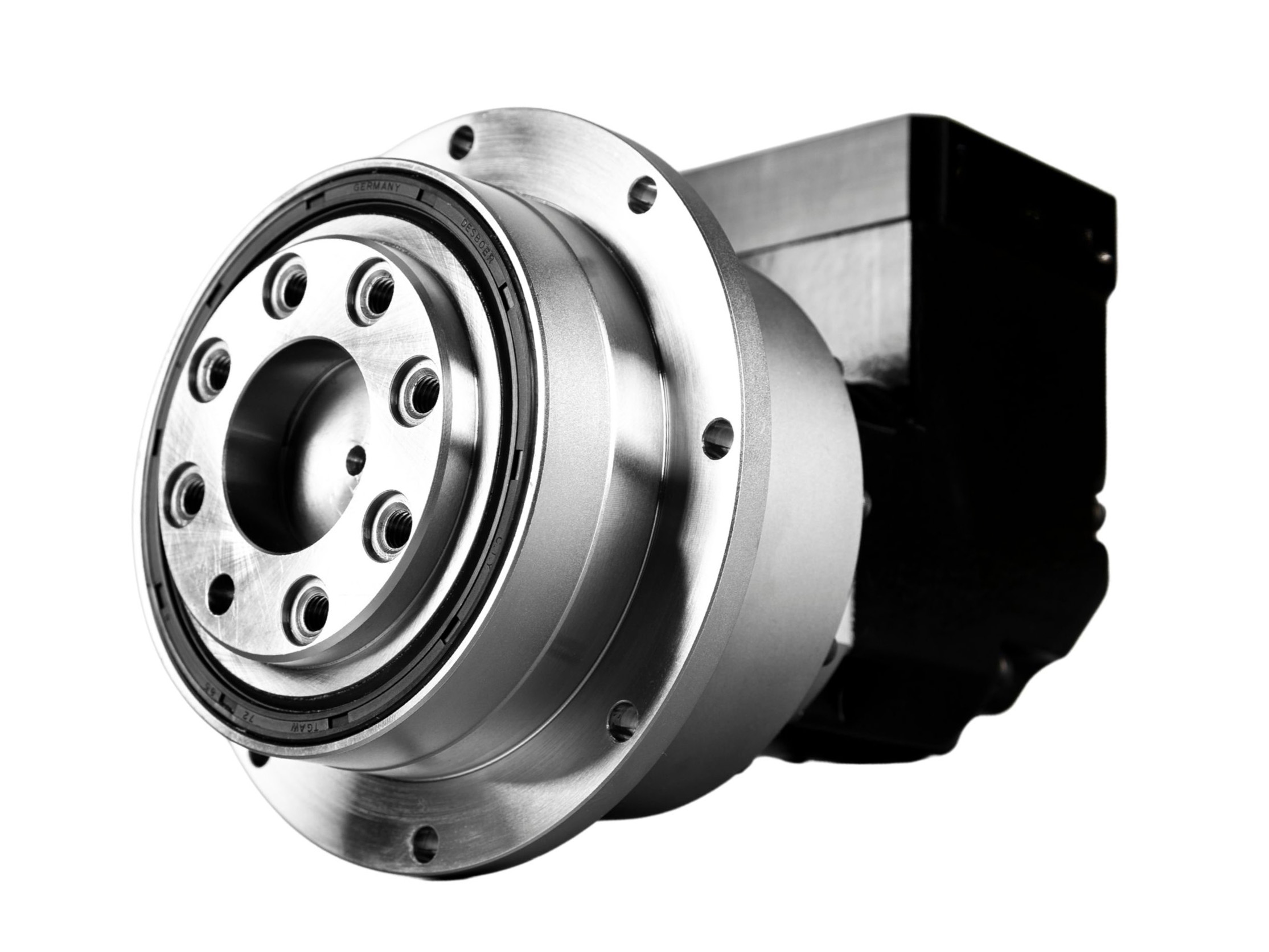

Planetväxel med högt vridmoment och hög precision

En planetväxellåda med högt vridmoment består huvudsakligen av ett solhjul, planetväxlar, ett invändigt ringhjul och en planetbärare. Ingående effekt driver solhjulet, vilket får planetväxlarna att både kretsa runt solhjulet och rotera kring sina egna axlar, för att slutligen överföra kraften via planetbäraren. Flerstegsreduktion uppnås genom att seriekoppla flera planetväxelsteg, vilket uppfyller behovet av högre utväxlingsförhållanden men medför små variationer i storlek och verkningsgrad. Kraft överförs genom kuggingrepp och utnyttjar planetväxelsystemets kraftdelande egenskap. Samtidigt ingrepp mellan flera kuggtänder fördelar belastningen och förbättrar lastkapaciteten. Planetväxellådor kategoriseras vidare utifrån utgående konfigurationer och konstruktionsutföranden: planetväxellåda med axelutgång, planetväxellåda med flänsutgång, vinkelplanetväxellåda.

HONPINE högprecisionsplanetväxellådor är konstruerade för krävande rörelsestyrningstillämpningar där exceptionell positioneringsnoggrannhet, hög torsionsstyvhet, lågt glapp och långsiktig tillförlitlighet är avgörande. De används i stor utsträckning i industrirobotar, samarbetsrobotar (cobots), CNC-maskinverktyg, utrustning för halvledartillverkning, laserskär- och bearbetningssystem, automatiserade produktionslinjer, precisionsmonteringsmaskiner, utrustning för tillverkning av litiumbatterier, optiska inspektionssystem, medicintekniska produkter, flyg- och rymdtillverkning samt annan avancerad automationsutrustning. Genom att leverera stabil vridmomentöverföring, överlägsen positioneringsnoggrannhet och enastående dynamisk prestanda hjälper HONPINE planetväxellådor tillverkare att förbättra maskinprecision, produktionseffektivitet och systemets övergripande tillförlitlighet i avancerade industriella automationsmiljöer.

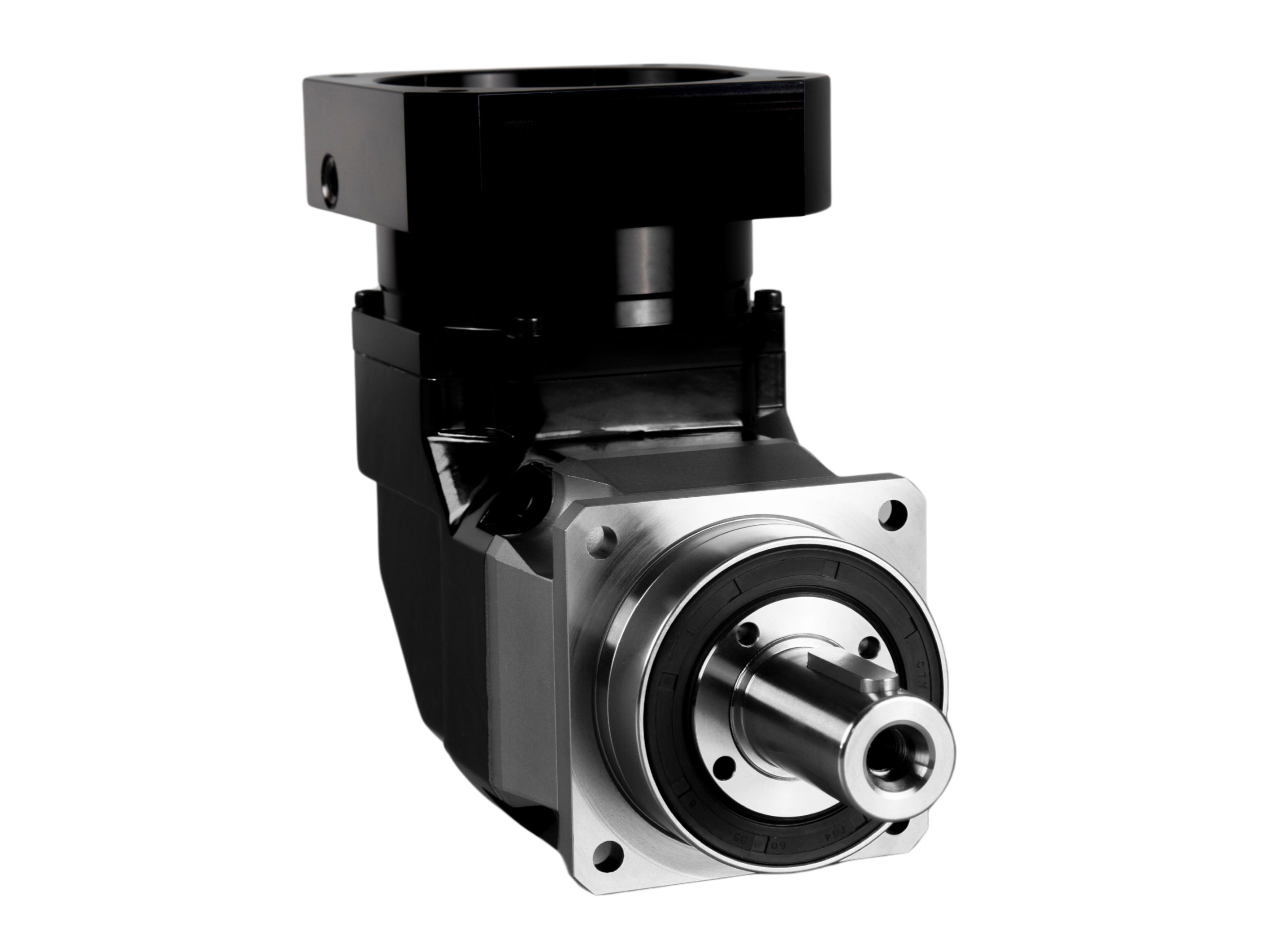

Ekonomisk planetväxellåda

HONPINE ekonomiska planetväxellådor är utformade för att ge optimal balans mellan prestanda, tillförlitlighet och kostnadseffektivitet för ett brett utbud av industriella rörelsestyrningstillämpningar. Genom att välja rätt växellåda baserat på utväxlingsförhållande, utgående vridmoment, hastighet, lastkapacitet, glapp, torsionsstyvhet, installationskrav och driftsförhållanden kan tillverkare uppnå tillförlitlig kraftöverföring och samtidigt undvika onödiga utrustningskostnader. HONPINE planetväxellådor är kompatibla med servomotorsystem och används i stor utsträckning inom industriell automation, förpackningsmaskiner, CNC-maskiner, materialhanteringsutrustning, textil- och tryckmaskiner, livsmedelsbearbetning, fordonstillverkning, lagerlogistik, miljöteknik, medicinsk utrustning, elektronikproduktion, industrirobotar och andra allmänna automationstillämpningar. De erbjuder en ekonomisk och tillförlitlig planetväxellådslösning för OEM-tillverkare och maskinbyggare över hela världen.

HONPINE kostnadseffektiva planetväxellådor kombinerar avancerad transmissionsteknik med en robust mekanisk konstruktion för att ge en idealisk balans mellan precision, prestanda och prisvärdhet för industriella rörelsestyrningstillämpningar. Med låg ljudnivå under 65 dB, lågt glapp ned till ≤1 bågminut för enstegsmodeller och ≤3 bågminuter för tvåstegsmodeller, hög transmissionsverkningsgrad över 95% för enstegskonfigurationer och 92% för tvåstegskonfigurationer samt höga ingångshastigheter upp till 8,000 RPM, levererar HONPINE planetväxellådor tillförlitlig och stabil prestanda för servomotorsystem. Med hög vridmomenttäthet, härdade kugghjul av legerat stål, förbättrad hållbarhet och en modulär konstruktion som stöder utväxlingsförhållanden upp till 1000:1 används dessa ekonomiska planetreducerare i stor utsträckning inom industriell automation, CNC-maskiner, förpackningsutrustning, robotteknik, halvledarutrustning, medicintekniska produkter, fordonstillverkning, textilmaskiner, tryckmaskiner, livsmedelsbearbetningsutrustning och materialhanteringssystem. De erbjuder en tillförlitlig och kostnadseffektiv växellådslösning för OEM-maskinbyggare över hela världen.

Planetväxellåda - Vanliga frågor

Följande vanliga frågor bygger på verkliga kundtillämpningar och teknisk erfarenhet av Honpine planetväxellådor. De omfattar vanliga frågor om val, precision, vridmoment, livslängd och underhåll. Kontakta gärna vårt ingenjörsteam om du behöver ytterligare teknisk information eller tillämpningssupport.

S：

Ja.
Krävande miljöer kan avsevärt förkorta växellådans livslängd och försämra dess förmåga att bibehålla precisionen.
Exempel:
Höga temperaturer som påskyndar nedbrytningen av smörjmedlet
Dammföroreningar som skadar tätningar och kugghjul
Täta start- och stoppcykler som ökar stötbelastningen och glappets tillväxt
För krävande applikationer bör du även kontrollera:
Lämplig tätningsprestanda (IP-skyddsnivå där detta är tillämpligt)
Smörjmedelsalternativ för höga temperaturer
Förstärkt konstruktion för stötbelastningar
Genom att förse tillverkaren med detaljerade driftsförhållanden före valet säkerställer du att växellådan är korrekt anpassad till applikationen.

S：

Med de inneboende fördelarna hos planetväxellådor används HONPINE planetväxellådamotorer i stor utsträckning inom olika robotområden.
I fyrbenta robotar uppfyller de kraven på 12 frihetsgrader och ger stabil och kraftfull drivning för rörelse över komplex terräng.
I robotarmar säkerställer den högprecisa planetväxellådan exakt positionering, vilket möjliggör komplexa uppgifter som svetsning och skärning.
I humanoida robotar hjälper planetväxellådor till att uppnå mer naturliga och smidiga rörelser, vilket avsevärt förbättrar koordination och stabilitet i handlingar som gång, armlyft och övergångar mellan kroppsställningar.

S：

Ja. HONPINE har uppnått fullständig egen FoU och tillverkning av planetväxellådalådor.
Nyckelprocesser—including kuggbearbetning, tillverkning av planetbärare, bearbetning av invändiga ringhjul, och produktion av planethjul—slutförs alla inom HONPINE:s fabrik.
Genom att integrera förfinad kugghjulsdesign, högprecisions-tillverkningsprocesser, avancerad lastfördelningsteknik, och vetenskapligt optimerad smörjning förbättrar HONPINE systematiskt överföringseffektiviteten och uppfyller de stränga kraven från modern avancerad utrustning på energieffektivitet, tillförlitlighet, och lång livslängd.

S：

HONPINE planetväxellådor har använts i stor utsträckning och validerats av marknaden inom branscher som:CNC-maskinverktyg,Mobila robotar,Nya energifordon,Flyg- och rymdteknik,Byggmaskiner,Solcellsutrustning,3C-elektronik,Smarta hemsystem,Medicintekniska produkter.Drivet av tillämpningskrav fortsätter HONPINE att innovera mot högre precision, lägre vikt och högre effekttäthet, och positionerar sig stadigt som en branschledare.

S：

Grundprincipen bygger på kugghjulstransmission. En planetväxellådalåda använder en kombination av ett solhjul, planetdrev och ett ringhjul för att omvandla motorns höghastighetsrotation till en utgående rotation med lägre hastighet.
Enligt principen om energins bevarande (med hänsyn till normala transmissionsförluster) ökar det utgående vridmomentet proportionellt när utgångshastigheten reduceras. Exempelvis reduceras utgångshastigheten med ungefär tio gånger vid ett utväxlingsförhållande på 10:1, medan det utgående vridmomentet ökar med ungefär tio gånger. Detta gör att systemet kan leverera ett större vridmoment vid lägre rotationshastighet.

S：

De främsta anledningarna är utrymmeseffektivitet och kostnadseffektivitet.
En planetväxellåda gör det möjligt för en kompakt motor att generera ett vridmoment som är jämförbart med det hos en mycket större motor, vilket gör den idealisk för utrymmesbegränsade tillämpningar som robotteknik och industriell automation.
Jämfört med överdimensionerade motorer erbjuder en liten motor i kombination med en planetväxellåda:
Mindre installationsutrymme
Lägre totalkostnad för systemet
Snabbare motorrespons
Mer exakt varvtalsreglering
Högre systemflexibilitet

S：

Innan köpet bör du bekräfta följande tre viktiga faktorer med din leverantör:
1. Precision (glapp)
Be om den faktiska glappspecifikationen.
Standardklass: 5–10 bågmin
Precisionsklass: 1–3 bågmin
Välj lämplig nivå utifrån applikationens krav på positioneringsnoggrannhet.

2. Växelmaterial
Växelmaterialet har stor inverkan på livslängden.
Jämfört med vanligt stål erbjuder legerade stål som 20CrMnTi högre hårdhet (vanligtvis HRC 58–62) och kan ge 2–3 gånger längre slitstyrka. Be om materialcertifikat när det är möjligt.

3. Fabrikstestning
Pålitliga tillverkare bör tillhandahålla testrapporter i stället för muntliga försäkringar.
Vanliga fabrikstester omfattar:
Körtest utan belastning
Belastningstest
Bullermätning
Vibrationsanalys

S：

En korrekt fungerande planetväxellådalåda avger normalt 60–70 dB ljud.
Om ljudnivån överstiger 75 dB (ungefär som en elektrisk borrmaskin) kan möjliga orsaker vara:
För stort kugghjulsspel
Lagerskador
Felaktig installation
Slitage på kugghjulen
Växellådan bör inspekteras omgående om onormala ljud uppstår.

S：

Under normala driftsförhållanden är den typiska livslängden cirka 2–3 år, beroende på användning, arbetscykel, underhåll och driftsmiljö.
För att maximera livslängden:
Byt smörjmedel ungefär var 5,000:e drifttimme (eller enligt tillverkarens rekommendationer).
Undvik kontinuerlig överbelastning. Belastningen bör helst hållas inom växellådans nominella vridmoment.

S：

Styvhet fokuserar på deformation.
Under belastning, hur mycket böjs axeln? Hur mycket ökar kuggingreppsspelet? Styvhet avgör direkt en maskins positioneringsnoggrannhet och dynamiska respons.
Om styvheten är otillräcklig, kommer en robot som utför precisionsrörelser att bete sig som om den hade “Parkinsons sjukdom” — skaka, vibrera och aldrig exakt nå sitt mål.
Hållfasthet, å andra sidan, handlar om huruvida växellådan kommer att haverera.
Det relaterar till den maximala spänning materialet kan tåla och om komponenter kan spricka, deformeras eller kollapsa. Hållfasthet definierar utrustningens livslängd och säkerhetsmarginal.
Otillräcklig hållfasthet leder till ett klassiskt “brutalt kraftfel,” där interna komponenter katastrofalt bryts sönder.

S：

När du väljer en planetväxellåda är det långt ifrån tillräckligt att bara fokusera på utväxlingsförhållande och pris. Du måste också utvärdera:
Märkvridmoment – kontinuerlig driftkapacitet
Maximalt vridmoment – förmåga att motstå stötbelastningar
Driftfaktor – kompensation för krävande arbetsförhållanden
För intelligent utrustning med frekventa start-stopp-cykler är maximalt vridmoment särskilt kritiskt.
Vi kan tillhandahålla professionell vägledning vid val och fullständig teknisk dokumentation. I slutändan är tillförlitlighet på systemnivå viktigare än någon enskild enastående parameter. Verklig prestanda beror på konstruktion, material, tillverkningsprocesser och—viktigast av allt—hur väl växeln matchar de verkliga driftsförhållandena.

S：

Fördelen ligger i dess struktur.
Planetväxellådor använder ett planetväxellådasystem som består av ett centralt solhjul, omgivande planethjul och ett yttre ringhjul. Denna konfiguration möjliggör effektfördelning och fler-tandsingrepp, vilket resulterar i:Kompakt storlek,Lättviktskonstruktion,Hög lastkapacitet,Utmärkt styvhet.Dessa egenskaper gör planetväxellådalådor särskilt lämpliga för automationsutrustning med strikta krav på utrymme och prestanda.

S：

Undvik att välja produkter enbart baserat på det lägsta inköpspriset.
Växellådor med lågt inköpspris medför ofta betydligt högre underhålls- och reparationskostnader under sin livslängd. För applikationer som kräver hög precision och långsiktig tillförlitlighet bör köpare fokusera på:
Överföringseffektivitet
Livscykelkostnad
Bibehållen precision
Teknisk support
Kundservice efter försäljning
Det lägsta inköpspriset innebär sällan den lägsta totala kostnaden under produktens livslängd.

S：

Tre praktiska kontroller kan hjälpa:Gearmaterial och bearbetningsnoggrannhet – slipade kugghjul är bättre än kuggfrästa kugghjul.Ingångsspel utan belastning och buller – lägre spel och jämnare drift indikerar bättre kvalitet.Temperaturökning – en alltför hög temperaturökning efter långvarig drift (e.g., above 45°C) kan tyda på konstruktions- eller tillverkningsfel.

S：

Planetväxellådor erbjuder högre precision och effektivitet, vilket gör dem idealiska för reciprokerande och högprecisionsrörelser.Snäckväxlar ger stora utväxlingar och självlåsande funktion, lämpliga för tillämpningar med hög utväxling och intermittent belastning, men har vanligtvis lägre verkningsgrad.

S：

Ta robotleder som ett exempel. Servomotorer arbetar vanligtvis vid 3000–6000 rpm, medan robotleder endast kräver hastigheter på tiotals rpm, tillsammans med avsevärt högre vridmoment för att driva robotarmar.
Planetväxellådor omvandlar motorns höga hastighet till den låga hastighet som leden kräver samtidigt som vridmomentet multipliceras dussintals gånger, vilket säkerställer exakt positionering och tillräcklig lastkapacitet.
På samma sätt spelar planetväxellådalådor en viktig roll i spindeldrifter för CNC-maskiner och kraftöverföringssystem för transportband. Deras höga överföringseffektivitet (typically 90%–97%) hjälper till att minska energiförbrukningen och förbättra den övergripande systemstabiliteten.

S：

1. Grundläggande definition
Utväxlingsförhållandet är förhållandet mellan ingångshastighet och utgångshastighet:
i = n₁ / n₂
Där:
n₁ = ingångshastighet
n₂ = utgångshastighet
Exempel:
Om ingångshastigheten är 1500 rpm och utgångshastigheten är 25 rpm:
i = 1500 / 25 = 60:1

2. Beräkningsmetod för växeltåg
För flerstegs växelreducerare, dividera antalet tänder på det drivna kugghjulet med antalet tänder på det drivande kugghjulet för varje ingreppspar, och multiplicera sedan alla resultat med varandra.
Exempel (planetväxellådasystem):
Om:
Solhjulständer = z₁
Planethjulständer = z₂
Ringhjulständer = z₃
Då kan utväxlingsförhållandet uttryckas som:
i = (z₃ / z₁) × (z₂ / z₁)

S：

Precision Life syftar på en växellådas förmåga att bibehålla sin överföringsprecision under långvarig drift.
Den initiala precisionen återspeglar endast prestandan vid leveranstillfället. Precision Life avgör om din utrustning kan fortsätta att leverera stabila resultat av hög kvalitet efter 1 000, 3 000 eller till och med 5 000 driftstimmar.
En verkligt tillförlitlig växellåda bedöms inte utifrån hur imponerande fabriksspecifikationerna ser ut, utan utifrån hur konsekvent den presterar under kontinuerlig produktion.

S：

Nej.
Hög initial precision garanterar inte nödvändigtvis att precisionen bibehålls på lång sikt.
Vissa växellådor som marknadsförs med ett glapp på ≤2 bågminuter kan försämras till över 5 bågminuter efter 1,500 driftstimmar, medan andra modeller som börjar på ≤4 bågminuter men har förstärkta lager och härdade kuggytor fortfarande kan bibehålla 4.5–5 bågminuter efter 3,000 timmar.
Det avgörande är inte enbart hur exakt växellådan är när den är ny—utan hur väl den bibehåller denna precision över tid.

S：

Ett praktiskt tillvägagångssätt är att utvärdera tre viktiga områden:
Förhindrande av lossning
Har växellådan:
Låsmekanismer med hög styvhet?
Stöd med dubbla lager?
Dessa funktioner bidrar till att förhindra att glappet ökar på grund av långvariga vibrationer.
Slitageskydd
Ta reda på om kugghjulen genomgår:
Djup sätthärdning
Nitrering
Andra avancerade ythärdningsbehandlingar
Materialkvalitet och värmebehandling är bland de viktigaste faktorerna som påverkar växellådans hållbarhet.
Termisk hantering
Kontrollera om växellådan har:
Effektiv smörjning
God värmeavledning
Lägre driftstemperaturer bidrar till att bevara smörjmedlets prestanda och minska slitaget.

S：

I stället för att fråga:
"Vilket är det initiala glappet?"
Fråga:
"Vilket glapp kan växellådan fortfarande bibehålla efter 2,000 timmars kontinuerlig drift under nominella förhållanden? Kan ni tillhandahålla rapporter från tredje part om hållbarhet eller accelererade livslängdstester?"
Tillverkare som öppet tillhandahåller långsiktiga prestandadata inger i allmänhet större förtroende än de som endast fokuserar på initiala specifikationer.

S：

För ultraprecisionsapplikationer är hög initial precision avgörande – men långsiktig precisionsstabilitet är ännu viktigare.
När glappet överskrider den tillåtna toleransen kan produktionsprecisionen försämras dramatiskt, vilket potentiellt kan leda till kostsamma driftstopp eller omkalibrering av utrustningen.
Välj leverantörer som erbjuder båda:
Hög initial precision
Verifierad precisionslivslängd, med stöd av material, värmebehandling och hållbarhetstester

S：

En viktig anledning är Precision Life.
Att upprätthålla långvarig noggrannhet kräver investeringar i:
Premiumväxelmaterial
Avancerad värmebehandling
Högkvalitativa lager
Konstruktionsdesign som förhindrar att delar lossnar
Strikt kvalitetskontroll i tillverkningen
Precis som högpresterande bildäck kan premiumväxellådor kosta mer i början, men fortsätter att leverera tillförlitlig prestanda långt efter att billigare alternativ har försämrats.

S：

Följ denna enkla utvärderingsprocess i tre steg:
Verifiera kvalifikationerna
Kontrollera om tillverkaren har:
Oberoende FoU-kapacitet
ISO-certifieringar
Patenterad teknik
Verifiera testdata
Begär:
Rapporter från fabriksinspektioner
Hållbarhetstester
Långsiktiga prestandadata
Verkliga prestanda bör styrkas av mätbara resultat.
Verifiera kundupplevelsen
När det är möjligt bör du tala med kunder som har använt växellådan i flera år för att förstå dess långsiktiga prestanda i faktiska produktionsmiljöer.

S：

Precision Life är ett allmänt erkänt koncept inom precisionskraftöverföring.
Branscher som robotteknik, flyg- och rymdteknik, fordons tillverkning och precisionsautomation bedömer regelbundet komponenter utifrån långsiktig tillförlitlighet snarare än enbart initiala specifikationer.
Även om många leverantörer betonar initial precision eftersom den är enklare att marknadsföra, är bibehållen precision över tid ofta en mer meningsfull indikator på växellådans kvalitet och det totala värdet.

Varför välja HONPINE precisionsplanetreducerare

● HONPINE:s precisionsplanetreducerare har en monolitisk huskonstruktion där det invändiga ringhjulet är integrerat i framhuset, vilket strukturellt optimerar anslutningspunkterna för att säkerställa precision vid drift med hög hastighet. Husets yta är nickelpläterad för förbättrad korrosionsbeständighet under krävande driftsförhållanden.

● Den integrerade konstruktionen av planetbärare och utgående axel eliminerar precisionsförlust från sekundära anslutningar. Genom engångsuppspänning och bearbetning uppnås perfekt koaxialitet hos planetbäraren, vilket säkerställer en jämn och effektiv drift av planetväxelsystemet.

● Den integrerade konstruktionen av solhjul och ingående axel minskar antalet mekaniska anslutningspunkter, förbättrar vridmomentöverföringen och bibehåller samtidigt reducerarens övergripande precision.

● HONPINE lägger stor vikt vid materialval för sina precisionsplanetreducerare. Kugghjulen tillverkas av specialanpassat japanskt Cr-Mn-Ti-legerat stål (krom-mangan-titan).

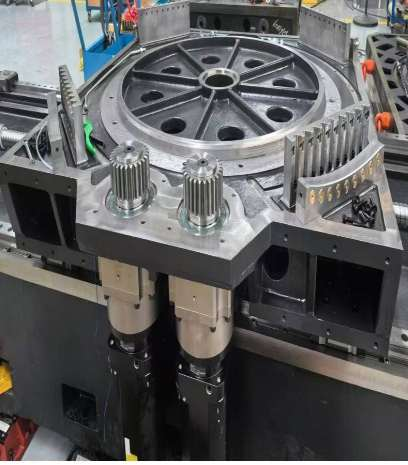

precisions planetväxelreduktionsväxellåda

Tillämpningar för precisionsplanetreducerare

Planetväxellådor ger högt vridmoment, exceptionell styvhet och effektiv kraftöverföring i en kompakt konstruktion. Med en planetväxelstruktur erbjuder de utmärkt lastfördelning och tillförlitlighet för ett brett utbud av rörelsestyrningstillämpningar.
Vi erbjuder två serier för att tillgodose olika behov: Precision Series för scenarier med hög noggrannhet som kräver minimalt glapp och överlägsen positioneringsprestanda, samt Economic Series för kostnadskänsliga tillämpningar.
Våra planetväxellådor är idealiska för robotteknik, automation, CNC-maskiner, materialhantering och fordonsystem och säkerställer jämn drift och lång livslängd inom olika branscher.
Välj mellan standardlösningar eller kundanpassade lösningar som passar dina specifika krav.



‹

  • precisionsplanetväxellåda för maskiner

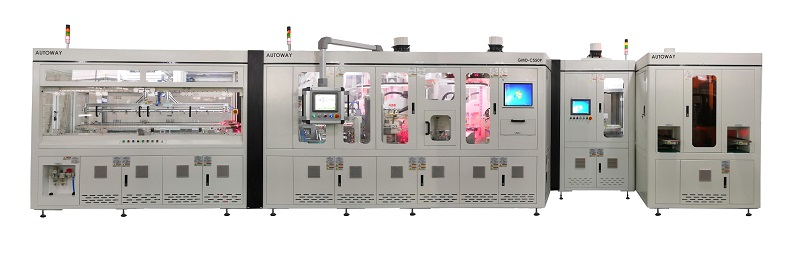

  • planetväxellåda för utrustning för ny energi
  • planetväxellåda för stansmaskiner

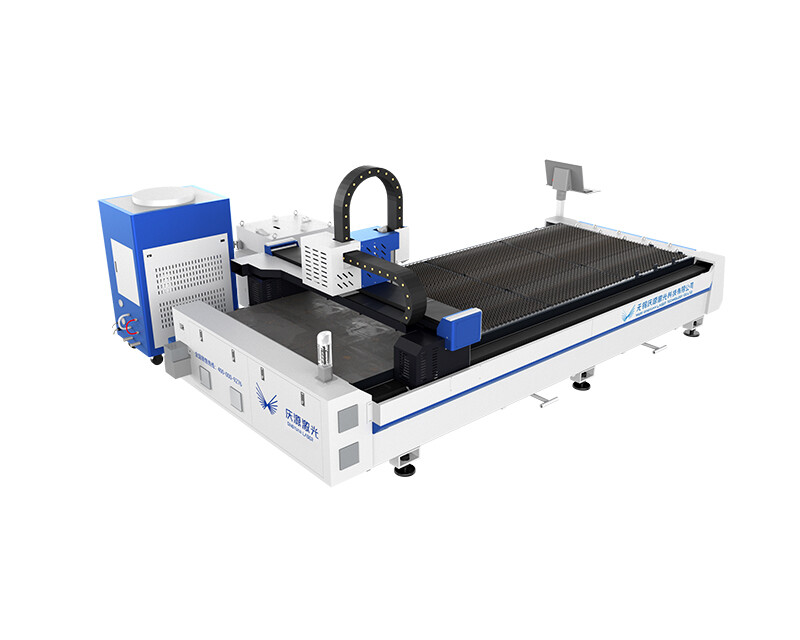

  • planetväxellåda för laserskärutrustning

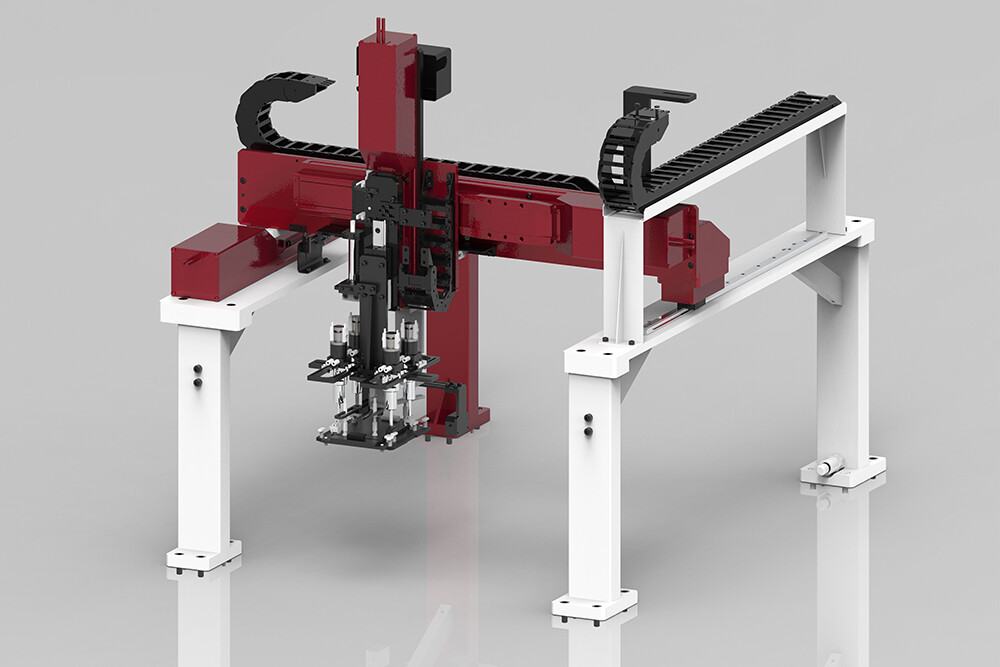

  • planetväxellåda för robotar och portaler

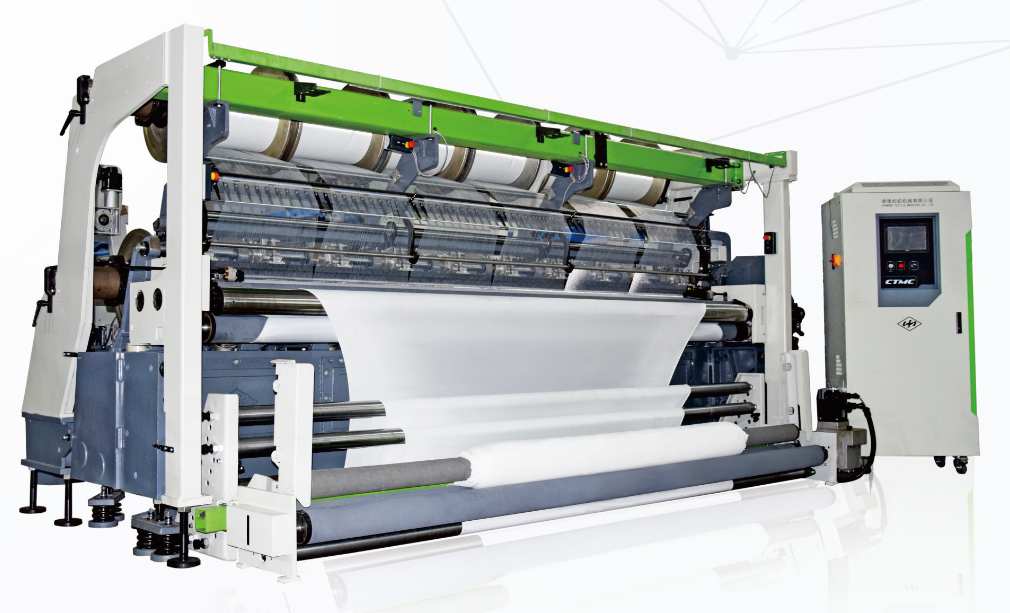

  • planetväxellåda för textilmaskiner

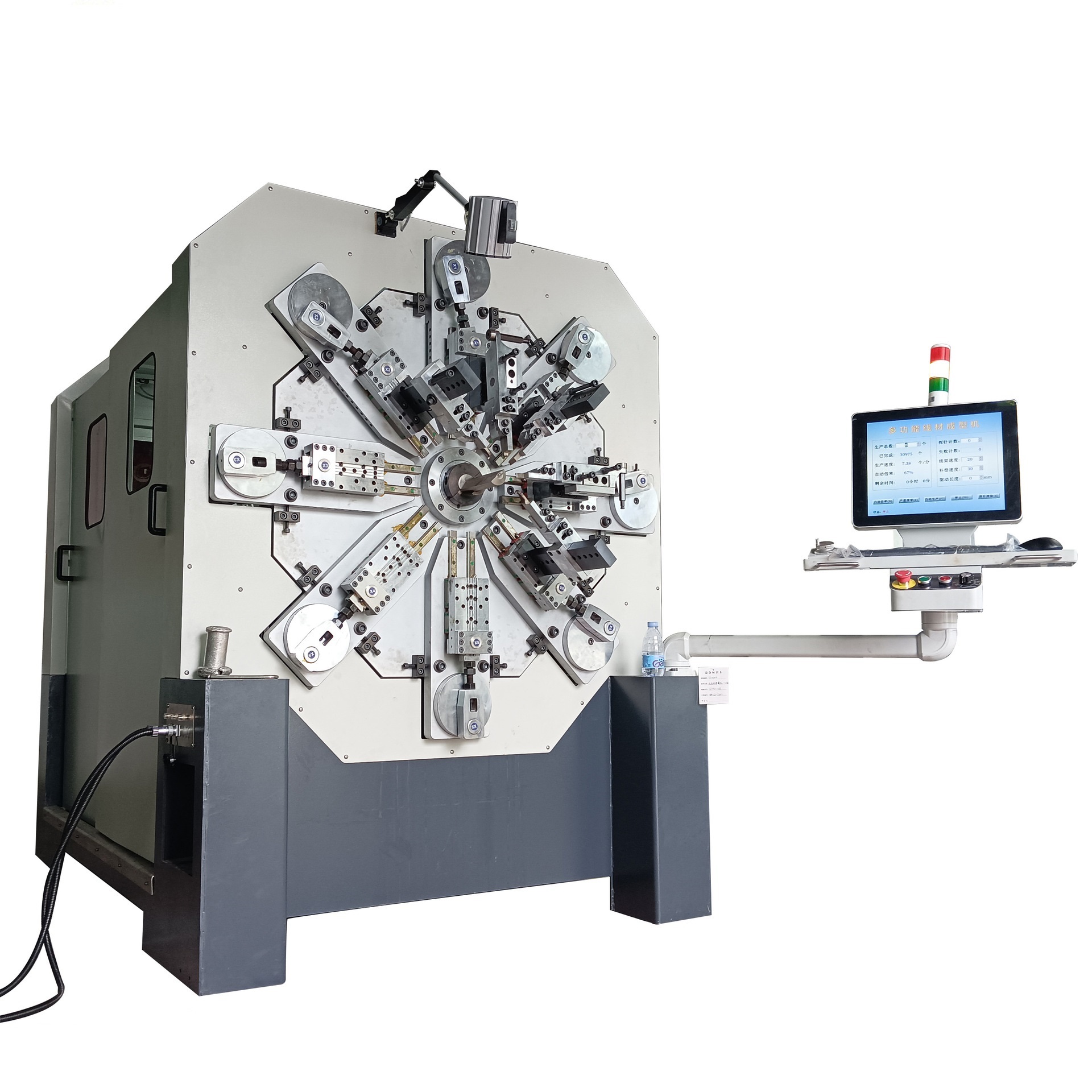

  • planetväxellåda för fjädermaskiner

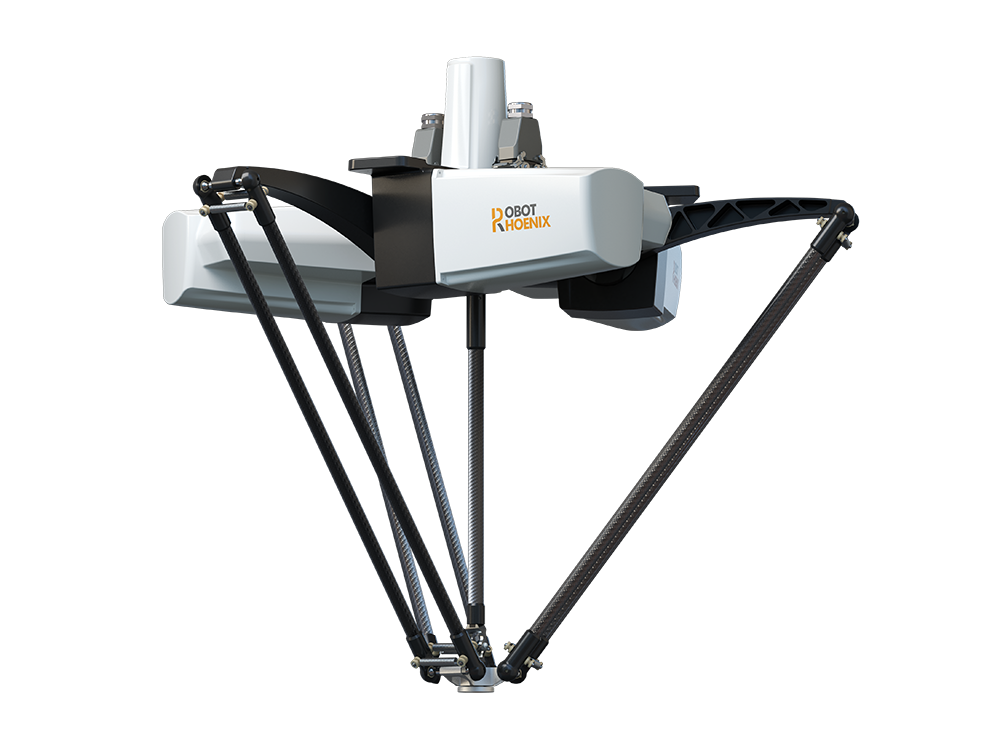

  • planetväxellåda för Delta-robotar

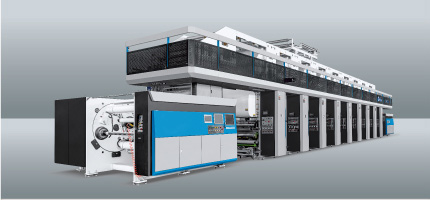

  • planetväxellåda för djuptrycksmaskiner

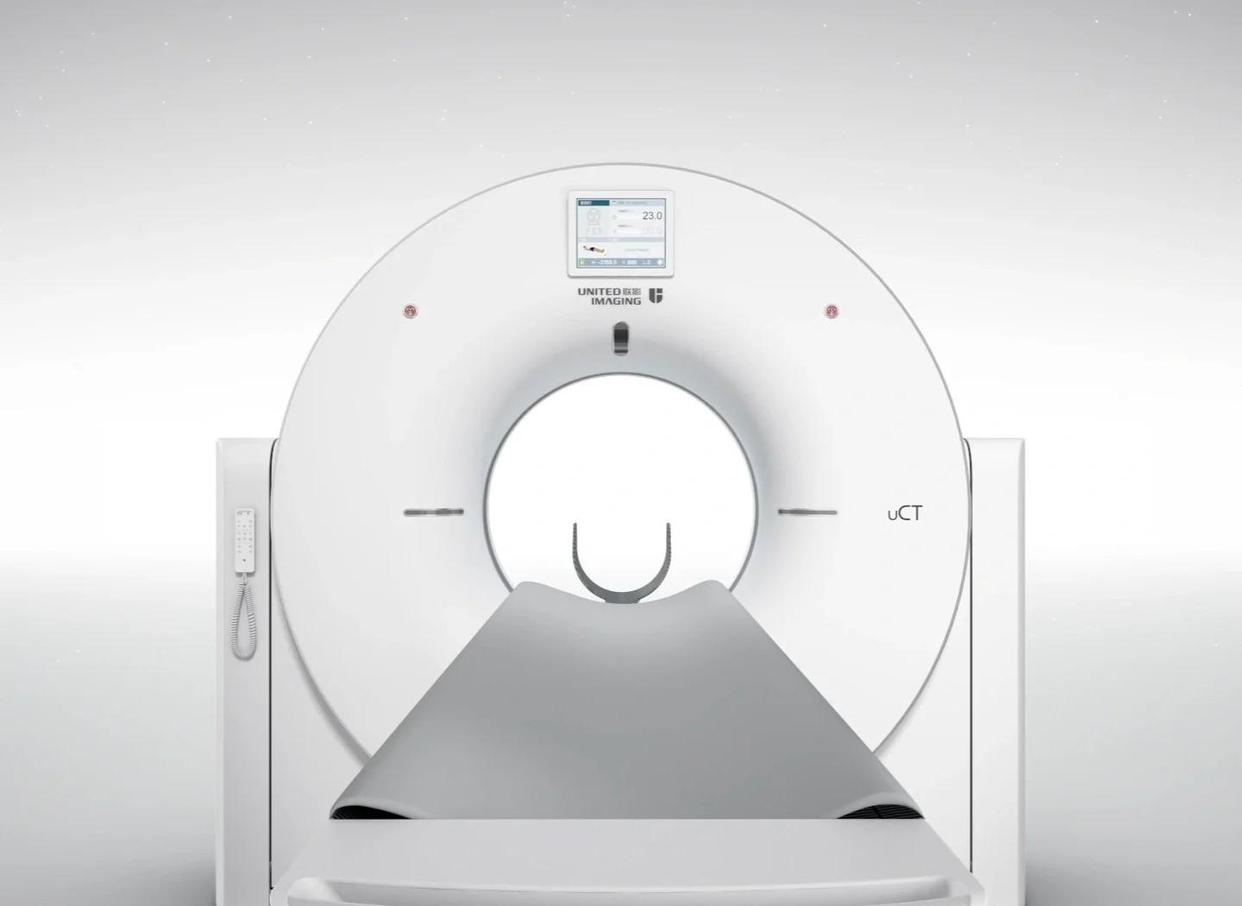

  • planetväxellåda för medicinsk utrustning

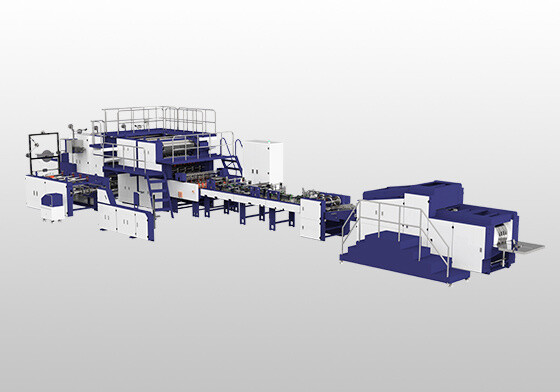

  • planetväxellåda för helautomatiska förpackningsmaskiner

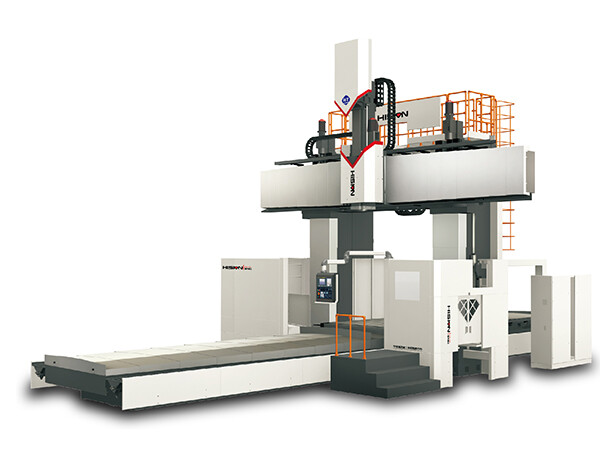

  • 1. Planetväxellåda för precisionsmaskinverktyg och bearbetningsutrustning

›

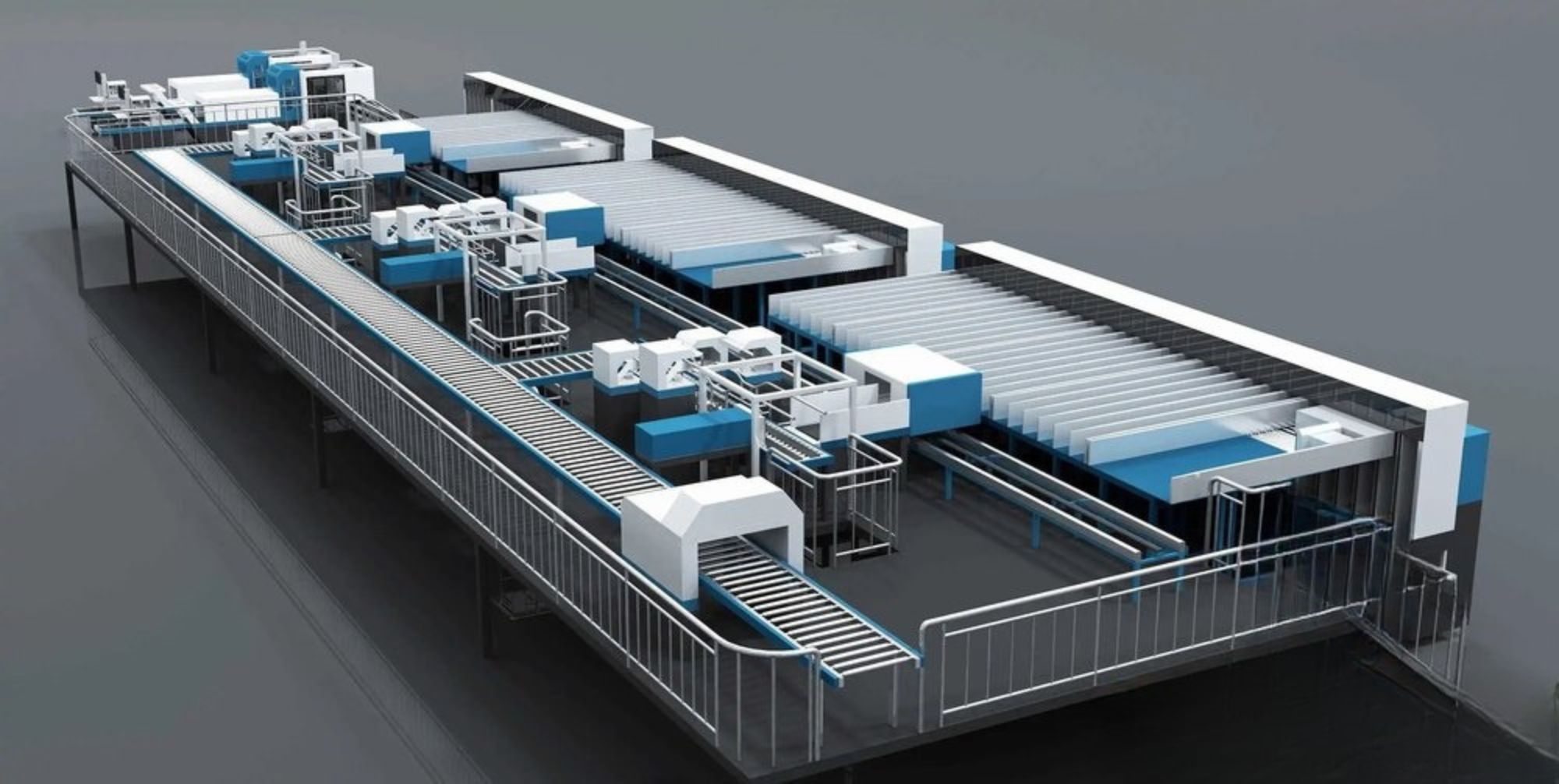

precisionsplanetväxellåda för maskiner

Viktiga parametrar för val av precisionsplanetväxellåda

Valet av rätt precisionsplanetväxellåda kräver en balans mellan tillämpningskrav och kostnadseffektivitet. En lämplig planetreducerare ska inte bara uppfylla utrustningens prestandakrav utan även undvika onödig överdimensionering som ökar systemkostnaderna. I urvalsprocessen bör viktiga tekniska parametrar beaktas, såsom utväxlingsförhållande, nominell ingångshastighet, utgående hastighet, antal reduktionssteg, transmissionsverkningsgrad, glapp, positioneringsnoggrannhet, torsionsstyvhet, tröghetsförhållande, ljudnivå och livslängd.



Utväxlingsförhållande och utgående hastighet

Utväxlingsförhållandet är en av de viktigaste parametrarna vid val av planetväxellåda. Det bestämmer förhållandet mellan motorhastigheten och växellådans utgående hastighet. Den utgående hastigheten kan beräknas genom att dividera ingångshastigheten med utväxlingsförhållandet:



Utgående hastighet = Ingångshastighet / Utväxlingsförhållande

Högre utväxlingsförhållanden uppnås genom att öka antalet planetväxelsteg. Enstegsplanetväxellådor ger hög verkningsgrad och kompakt storlek, medan tvåstegs- eller flerstegskonstruktioner erbjuder högre utväxlingsförhållanden med något lägre verkningsgrad på grund av ytterligare kugghjulssteg.



Antal reduktionssteg

Antalet steg avser antalet planetväxelsatser inuti precisionsplanetväxellådan. En enstegsplanetreducerare är lämplig för lägre utväxlingsförhållanden, medan två- eller trestegskonfigurationer används när högre utväxlingsförhållanden krävs.

Genom att öka antalet steg kan växellådan uppnå högre utväxlingsförhållanden, men den totala längden kan också öka och transmissionsverkningsgraden minska något. Därför bidrar valet av optimalt antal steg till bästa möjliga balans mellan prestanda, storlek och kostnad.



Transmissionsverkningsgrad

Transmissionsverkningsgrad avser planetväxellådans förmåga att överföra ingående effekt till utgående effekt under nominella lastförhållanden. HONPINE precisionsplanetreducerare har kugghjulstransmission med hög verkningsgrad, med verkningsgrad över 95% för enstegsmodeller och fortsatt utmärkt prestanda för flerstegskonfigurationer.

Hög transmissionsverkningsgrad bidrar till att minska energiförluster, förbättra systemresponsen och höja servomotortillämpningars övergripande prestanda.



Glapp och positioneringsnoggrannhet

Glapp är det vinkelmässiga spelet mellan ingående axel och utgående axel när rotationsriktningen ändras. Det är en avgörande faktor som påverkar positioneringsnoggrannheten hos precisionssystem för rörelsestyrning.

För snabba fram- och återgående rörelser samt precisionspositionering är det viktigt att minimera vinkelavvikelsen. Glapp, torsionsstyvhet och styrsynkronisering påverkar direkt hela servosystemets repeterbarhet och positioneringsprestanda.

HONPINE precisionsplanetväxellådor erbjuder lågt glapp, där precisionsmodeller uppnår glapp ned till ≤1 bågminut, vilket gör dem idealiska för CNC-maskiner, industrirobotar, automationsutrustning och rörelsesystem med hög precision.



Torsionsstyvhet och hysteresprestanda

Torsionsstyvhet beskriver växellådans förmåga att motstå deformation under pålagt vridmoment. Högre torsionsstyvhet förbättrar systemets styvhet, svarshastighet och positioneringsstabilitet.

En planetväxellådas torsionsstyvhet utvärderas genom provning av hystereskurvor, som mäter förhållandet mellan vridmoment och vinkelförskjutning. Denna parameter är särskilt viktig för tillämpningar som kräver frekvent acceleration, retardation och exakt dynamisk styrning.



Tröghet och tröghetsförhållande

Rotationströghet avser ett objekts motstånd mot förändringar i dess rotationsrörelse. I servodrivsystem påverkar tröghetsförhållandet mellan lasten och motor-växellådssystemet direkt styrbarhet och dynamisk respons.

Ett lägre tröghetsförhållande möjliggör snabbare acceleration, jämnare drift och mer exakt positionering. En precisionsplanetväxellåda kan minska den reflekterade lasttrögheten med kvadraten på utväxlingsförhållandet, vilket hjälper servosystem att uppnå högre dynamisk prestanda.



Ljudnivå

Ljudprestanda är en viktig faktor för automationsutrustning som kräver tyst drift. Ljudnivån hos en planetväxellåda mäts vanligtvis i decibel (dB) under specifika driftsförhållanden.

HONPINE precisionsplanetreducerare använder optimerad kugghjulskonstruktion och material med hög hållfasthet för att uppnå drift med låg ljudnivå, vilket gör dem lämpliga för industriell automation, medicinsk utrustning, halvledartillverkning och andra buller-

känsliga tillämpningar.



Driftsförhållanden och installationskrav

Vid val av planetreducerare bör även miljöförhållanden och installationskrav beaktas. Viktiga faktorer omfattar driftstemperatur, skyddsklass, smörjmetod och monteringsorientering.

HONPINE precisionsplanetväxellådor stöder:



  • Skyddsklass: IP54 / IP65
  • Smörjning: Livstidssmörjning, inget extra fett krävs under normal livslängd
  • Installationsposition: Flexibel monteringsorientering
  • Driftstemperatur: -10°C till +90°C



Dessa egenskaper gör att HONPINE planetreducerare kan fungera tillförlitligt i krävande industriella miljöer.





HONPINE NYHETER
