Hur integrerade robotledsmoduler omformar robotars kablage- och styrarkitektur?

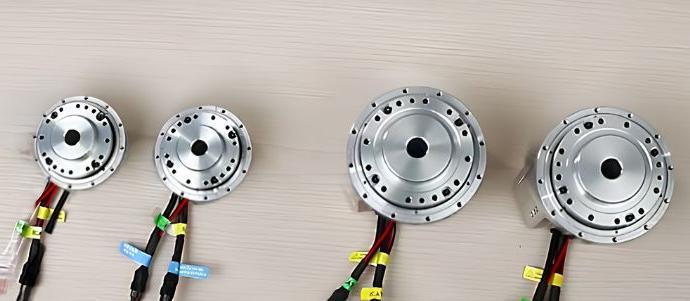

Integrerade robotledsmoduler, som i hög grad integrerar motor, växel, drivsystem, pulsgivare, sensorer och andra nyckelkomponenter i en enda kompakt enhet, förändrar i grunden robotars kabeldragnings- och styrarkitektur.

Hur förenklar integrerade robotledsmoduler robotars kabeldragning？

Avsevärt minskat antal kablar

Traditionella robotar använder vanligtvis en distribuerad arkitektur, där motorkraftkablar, pulsgivares signalkablar och drivsystemets styrkablar för varje led måste dras separat. Detta resulterar i ett stort antal kablar, komplicerade gränssnitt och ökad komplexitet i kabeldragningen.

Integrerade robotledsmoduler inrymmer elektronik för drivning, styrning och kommunikation direkt i leden. Endast standardiserade gränssnitt för strömförsörjning och kommunikation exponeras externt, vilket möjliggör en renare arkitektur med färre kablar och avsevärt förenklar robotens interna kabeldragning.

Exempel på seriekoppling med HONPINE TCHL-robotledsmodul med harmonisk växel

Vid anslutning av flera HONPINE TCHL-robotledsmoduler med harmonisk växel rekommenderas att använda en likströmsförsörjning med mjukstartsfunktion och en jämn spänningsökning vid uppstart.

Utgångsporten på den första ledmodulen kan anslutas till ingångsporten på den andra modulen med en seriekopplingskabel. När alla moduler har anslutits kan en multimeter användas för att kontrollera om det finns någon onormal kortslutning mellan plus- och minuspolerna på 48 V-strömförsörjningen.

Sluten rörelsestyrning med integrerade ledmoduler

En robotledsmodul är en högintegrerad rörelseenhet. När flera ledmoduler arbetar tillsammans kan rörelsestyrningsprocessen förstås enligt följande:

Styrenheten skickar ett målkommando → Drivsystemet beräknar erforderlig ström → Motorn genererar elektromagnetiskt vridmoment → Växeln förstärker vridmomentet → Skruv eller mekanisk struktur bär lasten → Pulsgivaren ger positionsåterkoppling → Momentsensorn ger kraftåterkoppling → Styrenheten korrigerar kontinuerligt rörelsen och skickar nästa kommando.

Denna slutna arkitektur gör det möjligt för robotledsmodulen att integrera aktivering, kraftöverföring, avkänning och styrning i en kompakt rörelseenhet.

Hur driver robotledsmoduler utvecklingen av humanoida robotar？

En robotledsmodul är ett kärnställdon som integrerar drivning, kraftöverföring, avkänning och styrning. I en humanoid robot kan den betraktas som motsvarigheten till robotens leder, muskler och sensoriska nervsystem.

Robotledsmoduler som det fysiska gränssnittet mellan AI och roboten

Om en humanoid robot jämförs med en komplett människokropp är AI-modellen hjärnan, visionskamerorna ögonen och batteriet blodet, medan robotledsmodulerna fungerar som musklerna, skelettet och det sensoriska systemet i hela kroppen.

De utgör en avgörande brygga mellan robotens AI-baserade virtuella intelligens och den fysiska världen och fungerar som det slutliga utförandegränssnittet för fysisk rörelse.

Ledmodulernas prestanda avgör robotens rörelseförmåga

Gång, gripande, lastbärande, upprätthållande av balans och interaktion med människor eller den omgivande miljön är alla i slutändan beroende av prestandan hos robotens ledmoduler.

Hastighet, lastkapacitet, precision och respons

En humanoid robots fysiska förmågor – inklusive hur snabbt den kan röra sig, hur mycket last den kan bära, hur exakt den kan positionera sig, hur snabbt den kan reagera och hur tillförlitligt den kan fungera över tid – är nära relaterade till prestandagränserna hos dess ledmoduler.

Läs mer om integrerade robotledsmoduler

För mer information om integrerade robotledsmoduler, robotledsmoduler med harmonisk växel och integrerade rörelselösningar, kontakta HONPINE för att begära mer produktinformation och teknisk dokumentation.
