Harmonisk rotationsaktuator för rullpressutrustning för litiumbatterier

Tillverkningsprocesser och utrustning för litiumbatterier genomgår snabba tekniska uppgraderingar. Batteriproduktionsutrustning utvecklas gradvis från fristående maskiner till högintegrerade system, såsom integrerade valspress- och skärmaskiner, integrerade stansnings- och skärmaskiner, integrerade laserskärnings- och lindningsmaskiner samt integrerade skär- och staplingsmaskiner.

Integrering av tillverkningsutrustning har blivit en viktig utvecklingstrend. Den bidrar till att förbättra produktionens cykeltid, materialutnyttjande och produktkonsistens, samtidigt som den minskar processavbrott, arbetskostnader, behovet av golvyta och kostnader för miljökontroll.

Branschbakgrund för valspressutrustning för litiumbatterier inom ny energi

De inledande processerna vid tillverkning av litiumbatterier spelar en avgörande roll för batteriets prestanda.

Betydelsen av blandnings- och beläggningsprocesser

Blandningsprocessen avgör enhetligheten och konsekvensen i fördelningen av råmaterial, vilket utgör grunden för batteriets elektrokemiska prestanda, inklusive:

• Cykellivslängd

• Effektkapacitet

• Energidensitet

• Internt motstånd

Enhetligheten i elektrodens beläggning påverkar direkt batteriets konsistens och kapacitetsförsämring.

Valspressningsprocessens roll vid batteritillverkning

Valspressningsprocessen används främst för att förbättra elektrodmaterialets komprimering och gränssnittsstabilitet, och därigenom förbättra konsekvensen i batteriets prestanda.

Varför är precision viktig för valspressutrustning för litiumbatterier?

Under valspressnings- och skärprocesser kan olika kvalitetsproblem uppstå, bland annat:

• Ojämn fördelning av elektrodtjocklek

• Bågformig deformation

• Vågiga kanter

• Mörka ränder

• Kantkrullning

• Bandbrott

• Återfjädring av elektrodtjocklek

• Icke godkända kantmått

Krav på rörelsestyrning med hög precision

För att säkerställa stabil kvalitet vid elektrodbehandling kräver valspressutrustning för litiumbatterier avancerad precisionsstyrningsteknik, inklusive:

• Styrning av noggrannheten för skärbredd efter pressning

• Sluten tryckreglering

• Sluten positionsreglering

• Automatisk styrning av rullskärning och rullbyte

• Högprecisionsstyrning av bandspänning

Dessutom används visuella korrigeringssystem och AI-baserad optisk-mekanisk-elektrisk styrteknik i allt högre grad för att förbättra produktionsstabiliteten och produktkonsistensen.

Varför är harmoniska rotationsaktuatorer lämpliga för valspressutrustning för litiumbatterier?

Harmoniska rotationsaktuatorer erbjuder fördelar inom precision, styvhet, responshastighet, kompakt konstruktion och vridmomentsdensitet, vilket gör dem lämpliga för högpresterande valspressutrustning för litiumbatterier.

Viktiga fördelar med harmoniska rotationsaktuatorer i litiumbatteriutrustning

1. Extremt hög precision för exakt valspressning av elektroder

Nästan noll glapp och hög positioneringsnoggrannhet

Harmoniska växlar har nästintill noll glapp (mindre än 1 bågminut) och extremt hög vinkelöverföringsnoggrannhet (≤5 bågsekunder).

I kombination med servomotorer möjliggör harmoniska rotationsaktuatorer exakt rörelsestyrning med sluten reglerkrets, vilket säkerställer exakt valspositionering och bidrar till att upprätthålla:

• Enhetlig elektrodtjocklek

• Konsekvent komprimeringsdensitet

• Stabil pressningsprestanda

Hög repeterbarhet för exakt justering av valsgap

Med en repeterbarhetsnoggrannhet på upp till ±0.05 mm kan harmoniska rotationsaktuatorer exakt styra justeringen av valsgapet och stödja finjusteringar för olika krav på elektrodtjocklek.

2. Hög styvhet med stark motståndskraft mot stötar och vridningsdeformation

Hög vridstyvhet för stabil drift

Vid harmoniskt kuggingrepp är cirka 30% av kuggtänderna i kontakt samtidigt, vilket ger hög vridstyvhet.

Detta gör att transmissionssystemet kan motstå:

• Stötbelastningar vid start och stopp av valsar

• Lastfluktuationer

• Stötar vid valsbyte

Den höga styvheten bidrar till att förhindra transmissionsdeformation och förbättrar utrustningens stabilitet.

Drift med låg vibration och låg ljudnivå

Harmonisk transmission ger jämn rörelse med låg vibration och låg driftljudnivå, vilket bidrar till att bibehålla valspressens stabilitet och minska potentiell påverkan på elektrodytans kvalitet.

3. Hög dynamisk respons för höghastighetsproduktion av batterier

Snabb accelerations- och retardationsförmåga

Harmoniska rotationsaktuatorer har kompakta konstruktioner och låg rotationsinerti, vilket möjliggör snabb respons på servokommandon.

De stöder:

• Start och stopp med hög hastighet

• Snabb acceleration och retardation

• Accelerationshastigheter över 1000 rad/s²

Detta gör dem lämpliga för valspressutrustning för litiumbatterier som arbetar med kontinuerliga produktionshastigheter på 5–60 m/min och frekventa start- och stoppförhållanden.

4. Kompakt konstruktion för enkel utrustningsintegrering

Integrerad konstruktion med motor, växel, givare och drivsystem

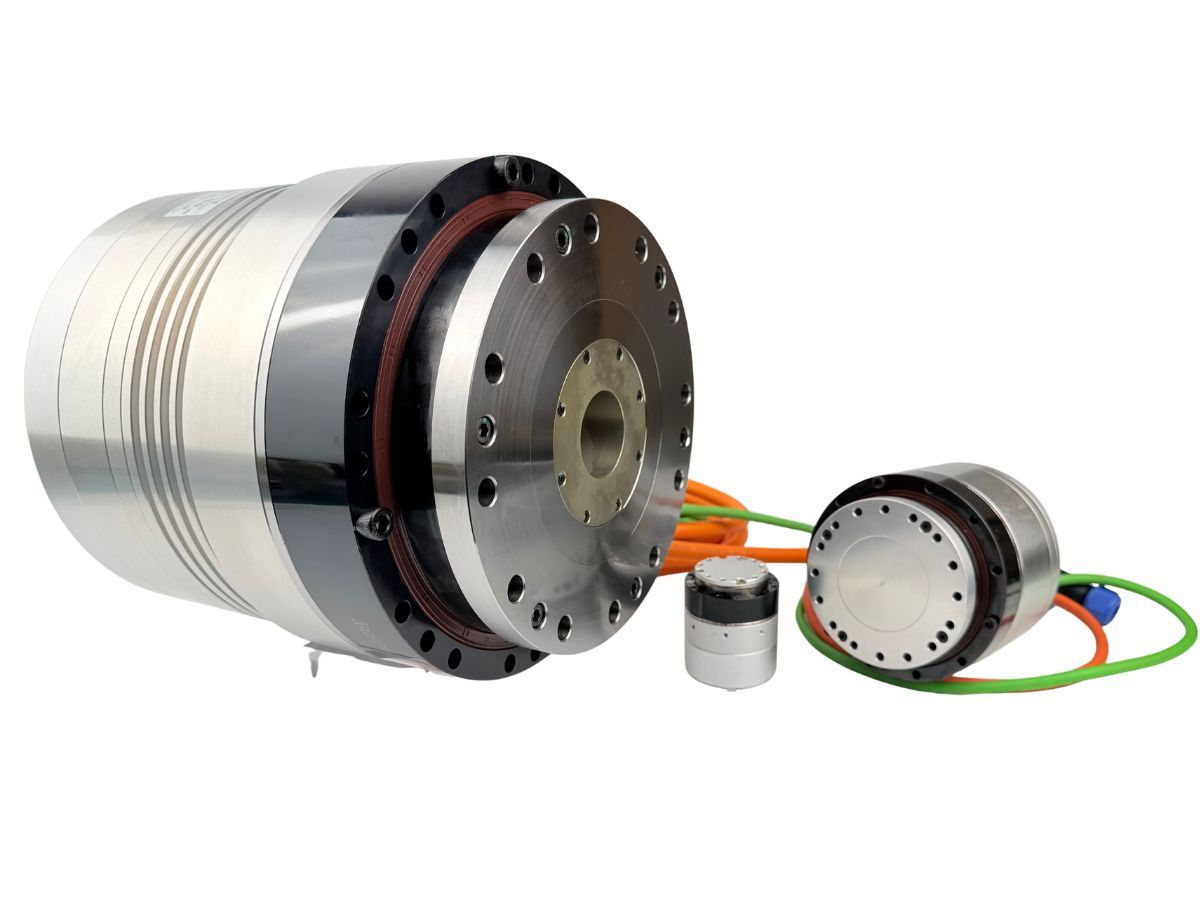

En harmonisk rotationsaktuator integrerar:

• Motor

• Växel

• Givare

• Drivsystem

i en kompakt enhet.

Jämfört med traditionella:

Motor + Växellåda + Koppling

konstruktioner minskar den integrerade utformningen installationsutrymmet avsevärt och förenklar den mekaniska integreringen.

Minskade krav på montering och underhåll

Den integrerade konstruktionen eliminerar komplexa processer för kopplingsinstallation och uppriktning, vilket minskar:

• Monteringssvårigheter

• Installationsfel

• Problem med vibrationer och buller

• Underhållsbehov

5. Hög vridmomentsdensitet för krävande valspressapplikationer

Högt vridmoment i ett kompakt format

Harmoniska växlar kan ge högt utgående vridmoment samtidigt som de bibehåller kompakta mått och låg vikt.

Den höga vridmomentsdensiteten gör det möjligt för harmoniska rotationsaktuatorer att uppfylla kraven för valspressutrustning för litiumbatterier, inklusive:

• Högt vridmoment

• Drift vid låg hastighet

• Kompakt installationsutrymme

Detta gör det möjligt för utrustningstillverkare att uppnå effektiv elektrodkomprimering inom begränsat mekaniskt utrymme.

Slutsats: Harmoniska rotationsaktuatorer möjliggör högprecisionsproduktion av litiumbatterier

Med omfattande fördelar inom:

• Hög precision

• Hög styvhet

• Snabb respons

• Kompakta mått

• Hög vridmomentsdensitet

ger harmoniska rotationsaktuatorer en idealisk lösning för rörelseöverföring i valspressutrustning för litiumbatterier som kräver hög noggrannhet, stabilitet och produktionseffektivitet.

Genom att förbättra valspositioneringsnoggrannheten, rörelsestabiliteten och utrustningsintegreringen bidrar harmoniska rotationsaktuatorer till att utrustning för tillverkning av litiumbatterier kan uppnå mer konsekvent elektrodbehandling och batteriproduktion av högre kvalitet.
