DD-motorer VS harmoniska roterande ställdon

Denna artikel ger en djupgående jämförelse mellanDirect Drive (DD)-motorerochharmoniska roterande ställdon, och behandlar deras transmissionsprinciper, fördelar och nackdelar samt typiska tillämpningsområden.

Skillnader i transmissionsmetod

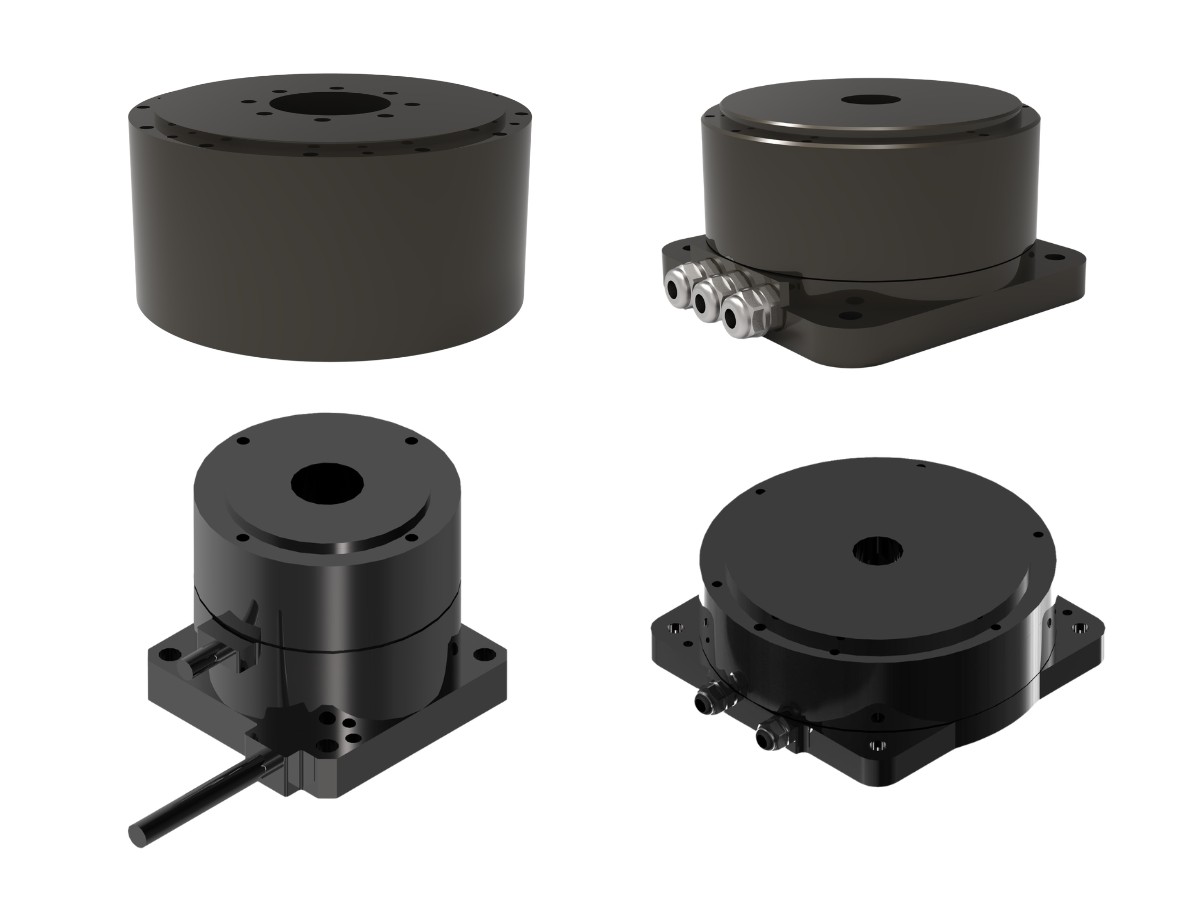

EnDD-motor, även känd som endirektdriven motor, driver lasten direkt utan några mekaniska transmissionskomponenter.

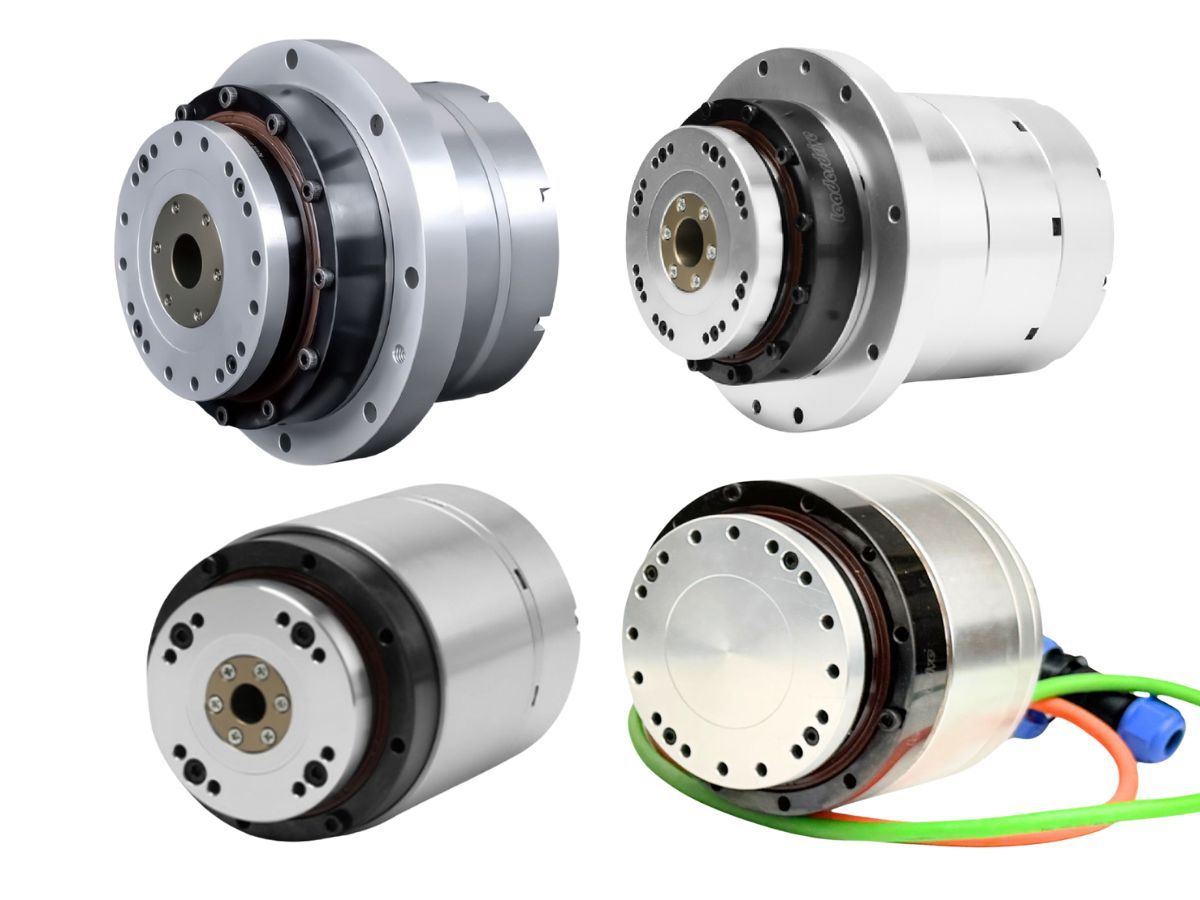

Däremot använder ettharmoniskt roterande ställdonen harmonisk växel, där vridmomentsförstärkning och hastighetsreduktion uppnås genom den elastiska deformationen hos flexsplinen.

Fördelar och nackdelar

Fördelar med DD-motorer

DD-motorer är idealiska för tillämpningar som kräver hög dynamisk respons, och erbjuder utmärkt jämnhet vid låg hastighet samt hög precision.

Ingen kugghjulstransmission, vilket resulterar i noll glapp och inga mekaniska friktionsförluster.

Enkel struktur. Även om den initiala kostnaden är högre, är underhållskostnaderna låga, vilket gör dem kostnadseffektiva på lång sikt.

Hög styvhet och lång livslängd.

Nackdelar med DD-motorer

Relativt lågt utgående vridmoment, eftersom vridmomentet genereras enbart av själva motorn.

Stor storlek och hög vikt, vilket gör dem olämpliga för lättviktsapplikationer; värmehantering måste också beaktas.

Högre styrkomplexitet på grund av direkt tröghetskoppling.

Hög initial investeringskostnad.

Fördelar med harmoniska roterande ställdon

Högt utgående vridmoment, med utväxlingsförhållanden som vanligtvis varierar från 50:1 till 160:1.

Kompakt design och hög integrationsgrad, vilket avsevärt minskar utvecklingstiden.

Valfria konstruktioner med stor ihålig axel för bekväm kabeldragning.

Hög precision (bågminutnivå), med repeterbarhet upp till ±0.001°.

Nackdelar med harmoniska roterande ställdon

Den inbyggda harmoniska växeln kan uppleva noggrannhetsförsämring vid långvarig användning.

Det finns en vinkelskillnad mellan inmatning och utmatning, vilket leder till minskad dynamisk noggrannhet.

Hysteres förekommer, vilket innebär att framåt- och bakåtrörelsens banor skiljer sig åt, vilket kräver kompensationsalgoritmer.

Lägre styvhet, vilket gör dem olämpliga för tillämpningar med hög stötbelastning.

Skillnader i tillämpningsområden

Tillämpningar för DD-motorer

DD-motorer används i stor utsträckning i högprecisions- och högpresterande utrustning, inklusive:

Halvledarutrustning (wafersteg, litografiplattformar)

Precisionsinspektion och optiska system (optiska skanningsplattformar, precisionsrundbord, laserbearbetningsutrustning)

Avancerade CNC-maskiner och precisionsrundbord (CNC-rundbord, 5-axliga maskiner)

Precisionsriktningssystem för flyg- och rymdindustrin (satellitantennsystem, optiska målsökningssystem)

Tillämpningar för harmoniska roterande ställdon

Harmoniska roterande ställdon används vanligtvis i tillämpningar som kräver kompakt storlek och hög vridmomenttäthet, inklusive:

Industrirobotar (t.ex. 6-axliga robotarmar)

Kollaborativa robotar

Gimbal- och stabiliseringssystem (kameragimbaler, elektrooptiska spårningssystem)

Rymdrobotik (robotarmar, system för utplacering av solpaneler)

I praktiska tillämpningar av DD-motorer och harmoniska roterande ställdon måste ingenjörer också beakta faktorer som värmehantering, lasttröghet och precisionskompensation.
