Direktdriven vridmomentmotor
HONPINE specialiserar sig på FoU och tillverkning av direktdrivna vridmomentmotorer och har etablerat en anläggning på 5,000 kvadratmeter som är avsedd för utveckling, produktion och administration av företagets produktlinjer för direktdrivna motorer. Anläggningen är utrustad med ett omfattande utbud av avancerad utrustning, inklusive dynamometrar, helautomatiska lindningsmaskiner, CNC-bearbetningscenter, laserinterferometrar, automatiserade ingjutningsmaskiner och saltspraytestkammare. Dessutom har företaget etablerat försäljnings- och eftermarknadsservicecenter i Singapore, Suzhou och Shenzhen. För att stödja lokaliseringen av tillverkning av halvledarutrustning tog företaget 2024 i drift ett precisionsmonteringsrenrum och ett FoU-laboratorium. HONPINE har framgångsrikt erhållit kvalitetscertifieringar såsom ISO9001 och CE, och dess självständigt utvecklade produkter har tilldelats dussintals patent för både uppfinningar och bruksmönster.

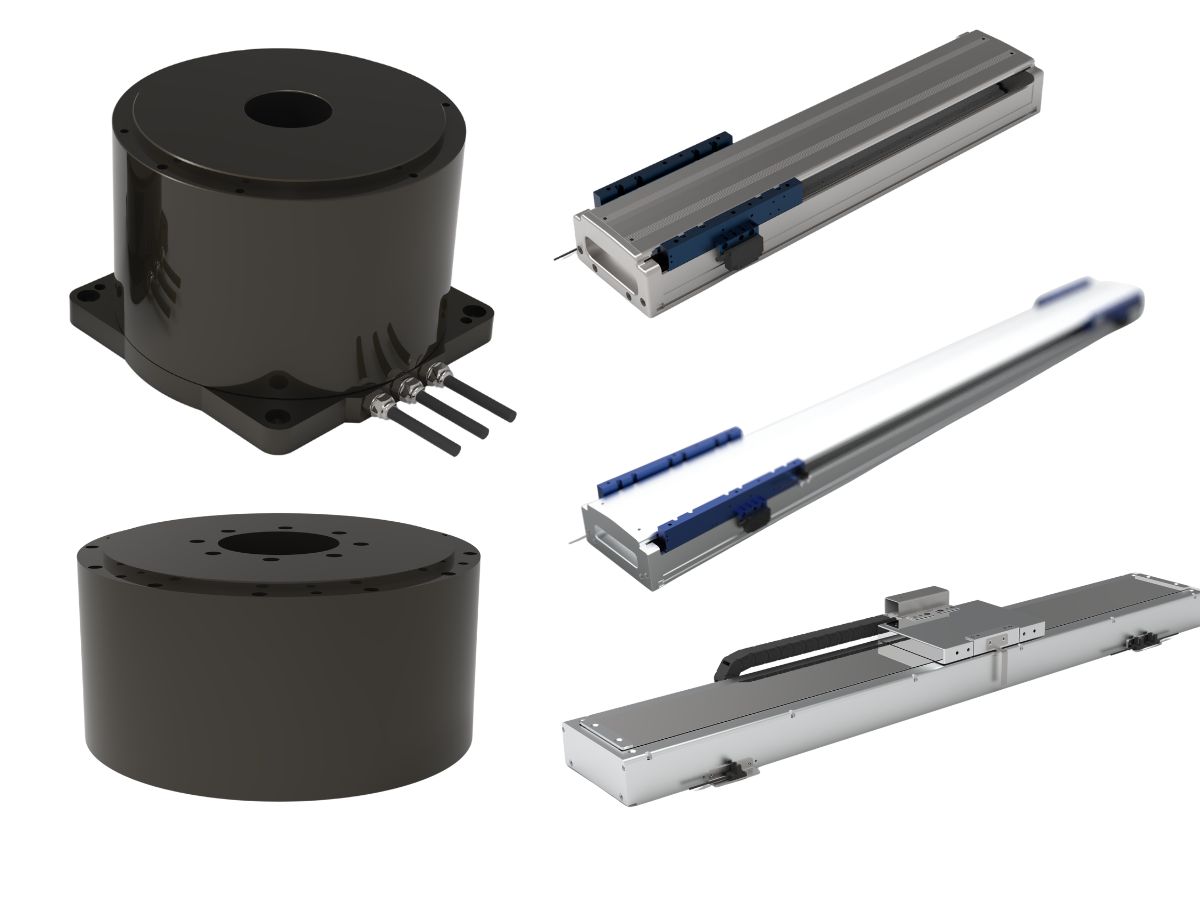

Direktdriven DD vridmomentmotor

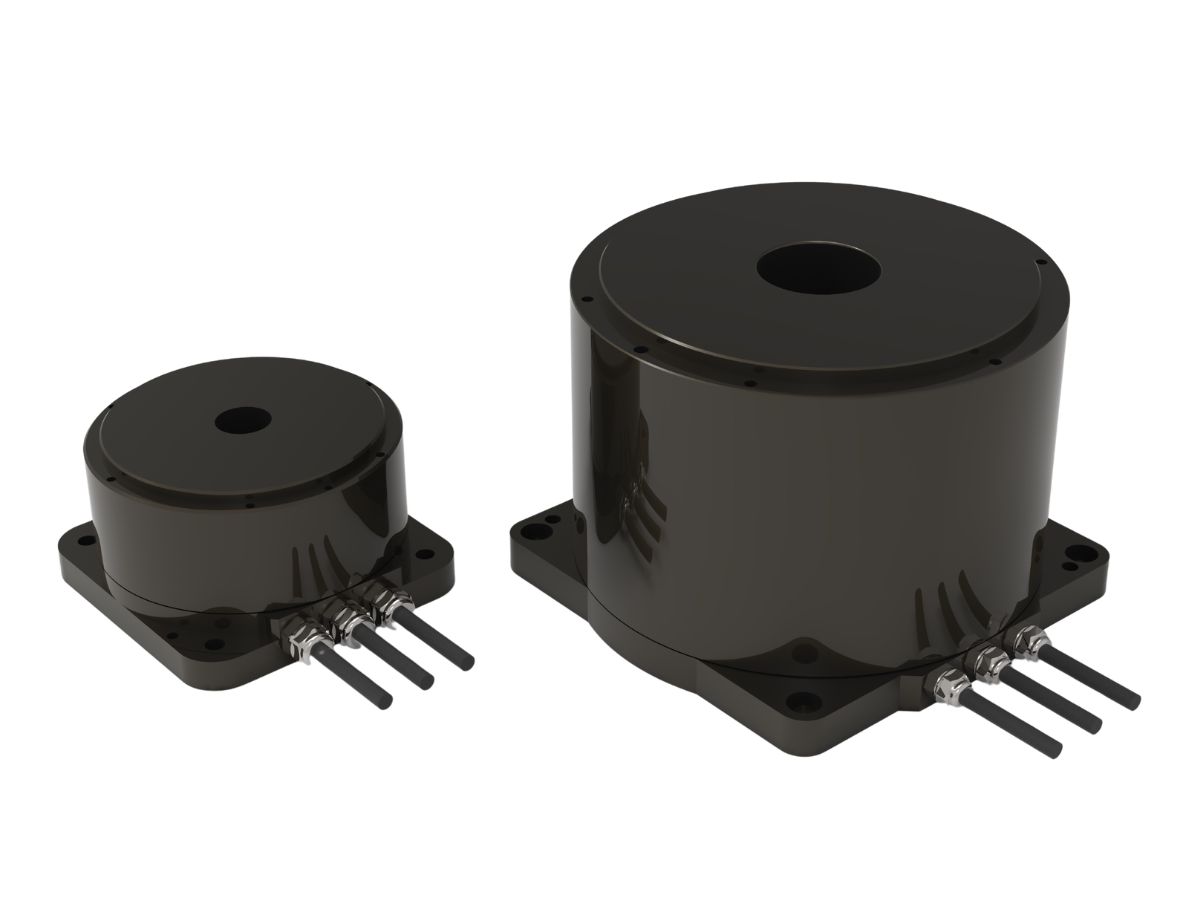

En DD-motor (Direct Drive Motor) kallas också en direktdriven motor, vridmomentmotor eller navmotor. Det är en specialiserad typ av motor som överför vridmoment direkt till lasten, utan behov av mellanliggande mekaniska transmissionsmekanismer (såsom kugghjul, remmar etc.). Denna konstruktion syftar till att minimera mekaniska förluster samtidigt som både effektivitet och precision förbättras
Genom att anslutas direkt till kundens last eliminerar vridmomentmotorn behovet av mellanliggande kopplingsmekanismer—såsom reducerare eller växellådor—vilket resulterar i en mycket kompakt total konstruktion. Den har stabil och tillförlitlig drift samt låg ljudnivå. Dessutom är motorn utrustad med en roterande kodgivare med hög upplösning, vilket gör den övergripande produktstrukturen ännu mer kompakt samtidigt som överlägsen precision säkerställs..
![Integrerad mekanisk DD-motor med absolutencoder för automationssystem]( "Integrerad mekanisk DD-motor med absolutencoder för automationssystem")
Integrerad mekanisk DD-motor med absolutencoder för automationssystemBelastningen på TDB-263-138-NH-RD DD-motorn monteras direkt på motorrotorn, vilket eliminerar mekaniskt glapp och uppnår exceptionellt hög servostyvhet. Den har en integrerad avancerad absolutencoder, vilket avsevärt förbättrar automationssystems effektivitet och säkerhet. Denna direkta koppling möjliggör en mer responsiv reglerloop i precisionsutrustning. Vi erbjuder omfattande support för kundanpassade konstruktioner och kontraktstillverkning (OEM/ODM). Om dina precisionsapplikationer kräver direktdriftsteknik, vänligen kontakta oss för en professionell lösning.Detaljer![Extern rotor kontinuerlig inkrementell encoder vridmoment direktdriven vridmomentmotor]( "Extern rotor kontinuerlig inkrementell encoder vridmoment direktdriven vridmomentmotor")
Extern rotor kontinuerlig inkrementell encoder vridmoment direktdriven vridmomentmotorTDB-150-037-NH-A direktdriven vridmomentmotor har en platt, lågprofildesign med en yttre diameter på 150 mm och levererar 1 N·m kontinuerligt vridmoment och 3.5 N·m toppvridmoment. Dess yttre rotorkonstruktion ger överlägsen vridmomenttäthet inom ett kompakt fotavtryck. Sluten kommutering uppnås genom en inkrementell encoder, vilket säkerställer exakt och tillförlitlig rörelsestyrning. Direktdrivningsstrukturen eliminerar behovet av växellådor, vilket gör underhållet betydligt enklare — och erbjuder bästa kostnadsprestandaförhållande utan att kompromissa med positioneringsnoggrannheten.Detaljer![DD-vridmomotor med högt vridmoment för precisionsautomationsutrustning]( "DD-vridmomotor med högt vridmoment för precisionsautomationsutrustning")
DD-vridmomotor med högt vridmoment för precisionsautomationsutrustningTDB-080-050-NH-RD-T DD-motorn har en kompakt direktdriven struktur med en ytterdiameter på 80 mm och en höjd på 50 mm, vilket gör den lämplig för tillämpningar som kräver högprecisions roterande positionering och stabilt vridmomentsutgång. Denna modell ger ett kontinuerligt vridmoment på 0.6 N·m, ett toppvridmoment på 2 N·m och en maximal hastighet på 450 rpm. Utrustad med en RD-kodare och en sensorlös konstruktion utan Hall-sensorer erbjuder den snabb respons, minimalt glapp, jämn drift och hög positioneringsnoggrannhet. Den är väl lämpad för tillämpningar såsom automatiserade rundbord, precisionsinspektionssystem, halvledarutrustning och avancerad medicinsk utrustning.Detaljer![Kompakt design direktdriven vridmomentmotor med hög precision]( "Kompakt design direktdriven vridmomentmotor med hög precision")
Kompakt design direktdriven vridmomentmotor med hög precisionDen direktdrivna (DD) vridmomentmotorn TDB-040-038-NH-AY har en kompakt struktur, hög precision och snabb respons, vilket gör den lämplig för högprecisionspositionering och direktdrivna applikationer. Genom att kombinera kompakt storlek med hög prestanda är den väl lämpad för halvledarutrustning, precisionsbord och automationssystem.Detaljer![Direktdriven momentmotor med högt vridmoment TDB-263-113-NH-A för automation och precisionsapplikationer]( "Direktdriven momentmotor med högt vridmoment TDB-263-113-NH-A för automation och precisionsapplikationer")
Direktdriven momentmotor med högt vridmoment TDB-263-113-NH-A för automation och precisionsapplikationerTDB-263-113-NH-A är en stor direktdriven vridmomentsmotor som kombinerar högt vridmoment, hög styvhet och högprecisionspositionering. Dess yttre rotorstruktur, Hall‑sensorfri design och konfiguration med högupplösande inkrementell encoder möjliggör stabil och effektiv drift i tung automationsutrustning och precisions tillverkningsapplikationer.
Jämfört med traditionella servomotorer erbjuder direktdrivna vridmomentsmotorer följande fördelar:högre precision,större vridmoment,högre effektivitet,enklare underhåll,mer kompakt installationsyta.Detaljer![Industriella servodrifter direktdriven DD-vridmomentsmotor med Hall-sensor]( "Industriella servodrifter direktdriven DD-vridmomentsmotor med Hall-sensor")
Industriella servodrifter direktdriven DD-vridmomentsmotor med Hall-sensorTDB-170-125-NH-B direktdriven DD-vridmomentsmotor, med sin enastående strukturella design och stabila styrprestanda, används i stor utsträckning inom CNC-rundbord, halvledarutrustning, robotleder, precisionsinspektion och andra områden. Denna modell använder en ytterrotorstruktur (alla TDB-serier har ytterrotordesign), vilket strukturellt gör det lättare att uppnå högre tröghetsmoment och en större utgångsradie, vilket gör den lämplig för tillämpningar med hög dynamisk respons och hög belastning. Den är utformad för drivlösningar som inte kräver Hall-sensorer för start och är väl kompatibel med de flesta industriella servodrifter, vilket underlättar enkel idrifttagning och driftsättning.Detaljer![Direktdriven vridmomentsmotor med yttre rotor med Hall-sensorer och inkrementell givare]( "Direktdriven vridmomentsmotor med yttre rotor med Hall-sensorer och inkrementell givare")
Direktdriven vridmomentsmotor med yttre rotor med Hall-sensorer och inkrementell givareTDB-170-095-NH-A Direktdriven vridmomentsmotor använder en ytterrotordesign, vilket strukturellt gör det lättare att uppnå högre tröghetsmoment och en större utgående radie. Den levereras med Hall-sensorer för enklare start och bättre kompatibilitet med ett brett utbud av drivsystem. Utrustad med en inkrementell pulsgivare är den lämplig för de flesta servostyrsystem. Med en positioneringsnoggrannhet på ±20 bågsekunder och en repeterbarhet på ±1.5 bågsekunder uppfyller den kraven för precisionsbearbetning och inspektion. Den används i stor utsträckning i tillämpningar som CNC-rundbord, halvledarutrustning, robotleder och precisionsinspektion.Detaljer![Direktdriven motor med hög vridmomenthastighet, precisionsencoder]( "Direktdriven motor med hög vridmomenthastighet, precisionsencoder")
Direktdriven motor med hög vridmomenthastighet, precisionsencoderDen direktdrivna motorn TDB-112-065-NH-A är strukturellt uppbyggd av fyra huvuddelar: statorn (stationär del), rotorn (roterande del), lagren och encodern (en sensor som används för att detektera rotationsposition). Motorn har en diameter på 112 mm, en höjd på 65 mm och en vikt på 2.8 kg. Den ger ett kontinuerligt vridmoment på 3 N·m och ett toppvridmoment på upp till 9 N·m, med en märkeffekt på 110 W, en kontinuerlig ström på 2.5 Arms och en toppström på 7.5 Arms. Dess viktigaste egenskaper inkluderar hög dynamisk prestanda, hög precision, optimal hastighetskontroll, ultrakompakt struktur, utmärkt MTBF och minskade underhållskrav.Detaljer![DC-vridmomentmotor för precisionsautomationsutrustning och CNC-maskiner]( "DC-vridmomentmotor för precisionsautomationsutrustning och CNC-maskiner")
DC-vridmomentmotor för precisionsautomationsutrustning och CNC-maskinerVridmomentmotorn TDB-170-050-NH-A är en lågvarvig DC-motor med högt vridmoment och exakt styrning. Dess viktigaste egenskaper inkluderar eliminering av transmissionsfel, hög styvhet med låg vibration, snabb respons och låga underhållskrav. Den används ofta i precisionsautomationsutrustning såsom halvledar-waferbearbetningsmaskiner, precisionsindexeringsbord, direktdrivna rundbord med hög noggrannhet och hanteringssystem för LCD-paneler.Detaljer![Kompakt struktur högprecisions DD DC vridmomentmotor]( "Kompakt struktur högprecisions DD DC vridmomentmotor")
Kompakt struktur högprecisions DD DC vridmomentmotorTDB-080-067-NH-A-T DD vridmomentmotor är en högprecisions, lågvarvig, högmoment DC-motor, lämplig för tillämpningar såsom robotleder, precisionsrörelseplattformar och automatiserad utrustning. Denna modell har en diameter på 80 mm, en höjd på 67 mm och väger endast 1.6 kg. Den har en 22-polig konstruktion och levererar ett kontinuerligt vridmoment på 1 N·m och ett toppvridmoment på upp till 3.5 N·m, med en kontinuerlig ström på 1.7 Arms, en toppström på 5.9 Arms och en märkeffekt på 32 W. TDB-seriens vridmomentmotorer kännetecknas av en kompakt struktur, hög momenttäthet och exakt styrprestanda, vilket gör dem till ett idealiskt val för precisionsautomation och tillämpningar inom intelligent utrustning.Detaljer
Linjär direktdriven motor
![Helt inkapslad direktdriven linjärmotorställdon för enheter med höga hygienkrav]( "Helt inkapslad direktdriven linjärmotorställdon för enheter med höga hygienkrav")
Helt inkapslad direktdriven linjärmotorställdon för enheter med höga hygienkravEtt helt inkapslat direktdrivet linjärmotorställdon har en konstruktion som är fullständigt förseglad i ett hölje, vilket effektivt förhindrar att damm, vattenånga och andra föroreningar tränger in i de interna mekanismerna och därmed förlänger dess livslängd. Dessa moduler tillverkas vanligtvis av rostfritt stål och erbjuder utmärkt korrosionsbeständighet och hållbarhet. De är idealiska för branscher med höga hygienkrav, såsom livsmedelsbearbetning, läkemedel och medicintekniska produkter.Detaljer![Enaxlig mekanisk rörelse linjärmotordriven slidsaktuator]( "Enaxlig mekanisk rörelse linjärmotordriven slidsaktuator")
Enaxlig mekanisk rörelse linjärmotordriven slidsaktuatorTLSA-120-C1 enaxlig linjärmotormodul, även känd som en linjärmotorslid, linjäraktuator eller precisionspositioneringsenhet, omvandlar elektrisk energi direkt till linjär mekanisk rörelse. Genom att eliminera mellanliggande transmissionsmekanismer erbjuder den en förenklad struktur, lång slaglängd, hög acceleration, snabb respons och exceptionell precision. Därför används den i stor utsträckning inom halvledarindustrin, tillverkning av nya energibatterier, 3C-elektronikproduktion, precisionsbearbetning, inspektionsutrustning, laserskärning och svetsning, doserings- och beläggningsmaskiner, CNC-verktygsmaskiner och graveringsmaskiner.Detaljer![Anpassningsbar linjärmotormodul med hög precision]( "Anpassningsbar linjärmotormodul med hög precision")
Anpassningsbar linjärmotormodul med hög precisionTLSA-140-C1-serien är en linjärmotormodul med hög precision och hög styvhet med anpassningsbara längder, lämplig för precisionsautomation, halvledarutrustning, industriell hantering och plattformar för linjär rörelse. Som en viktig transmissionskomponent i automationsutrustning med hög precision spelar linjärmoduler en allt viktigare roll inom industriell automation och hjälper företag att uppnå automatiserad produktion, förbättra effektivitet och kvalitet samt minska kostnader och felfrekvens.Detaljer
Tillämpning av direktdriven motor

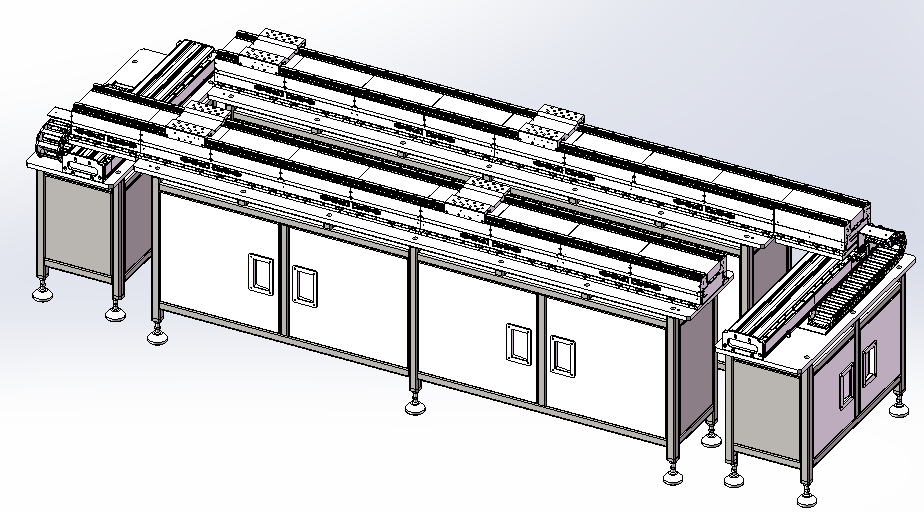

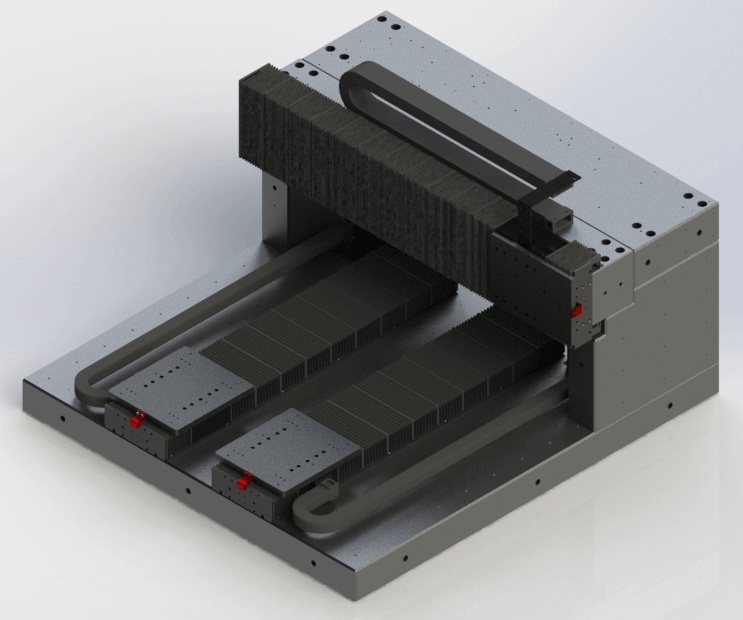

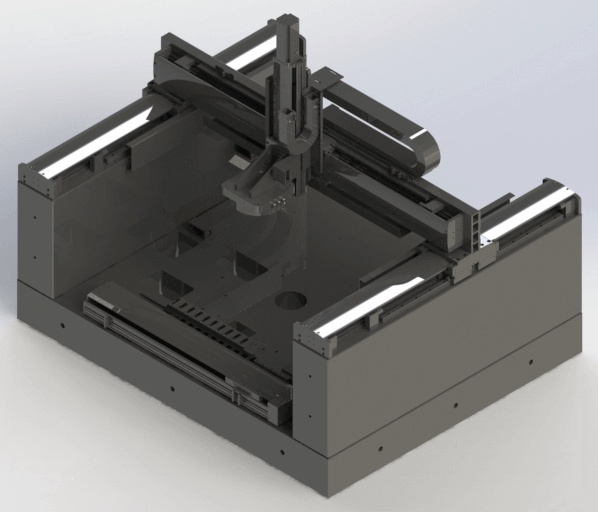

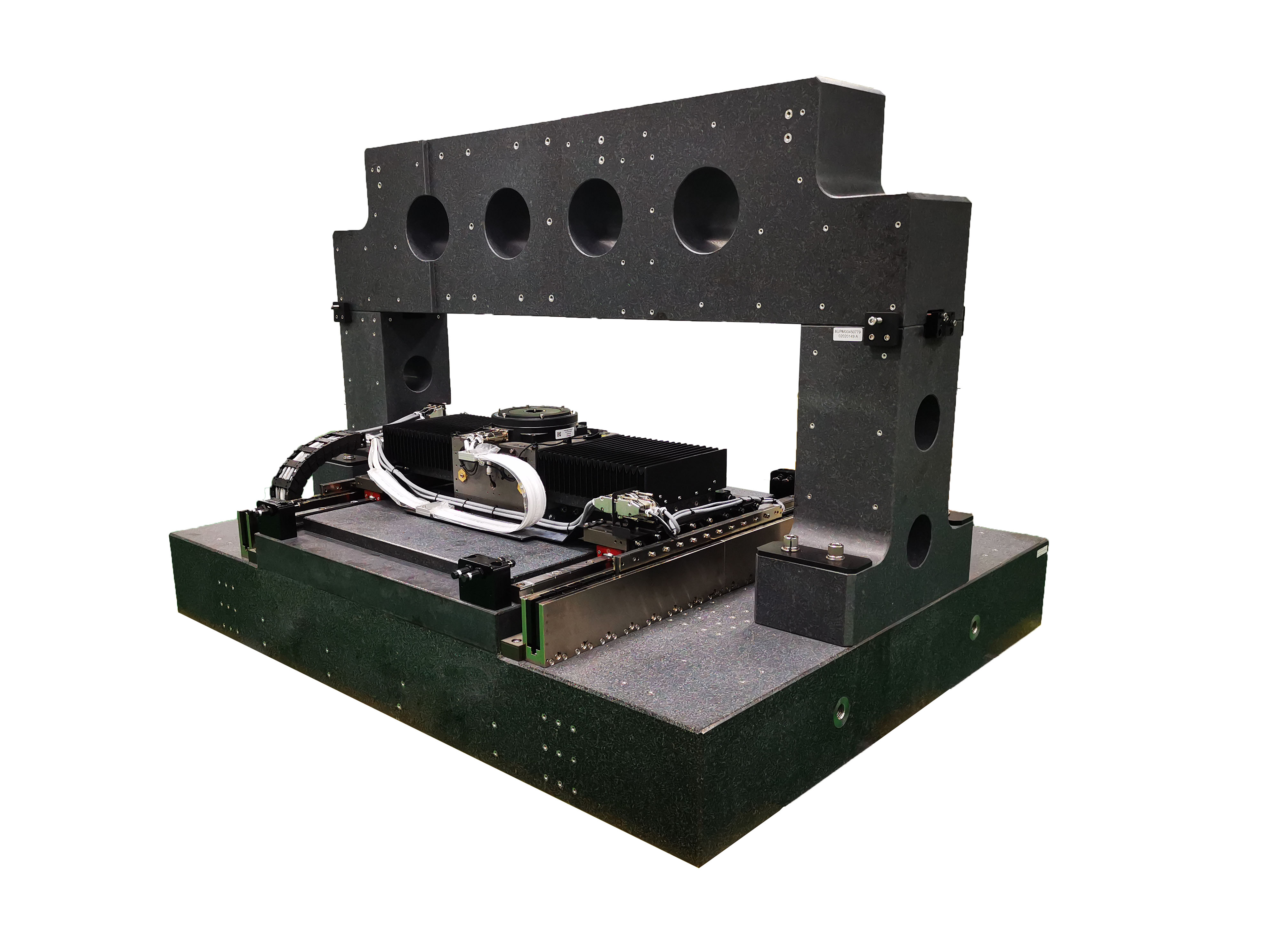

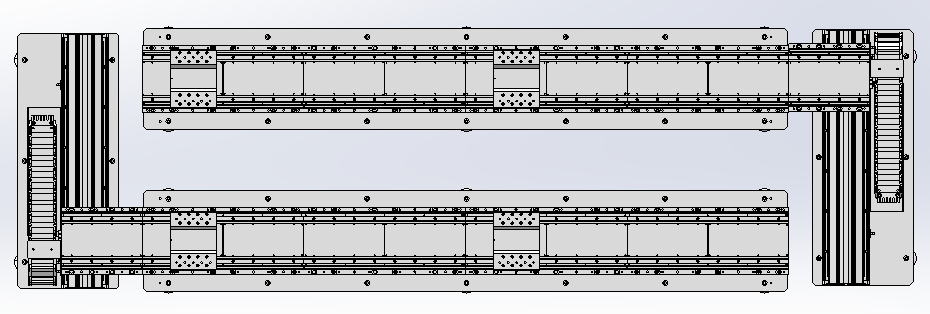

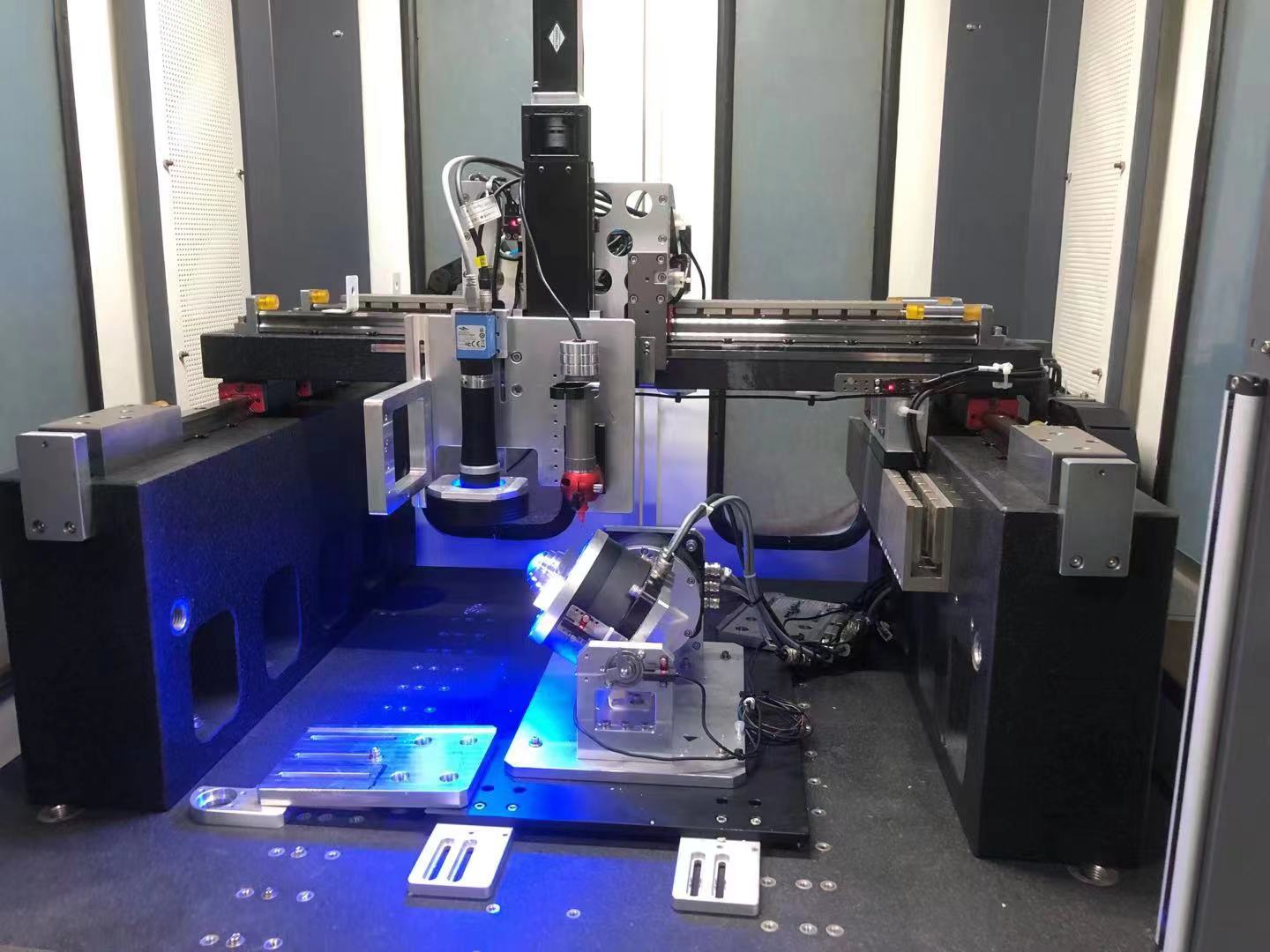

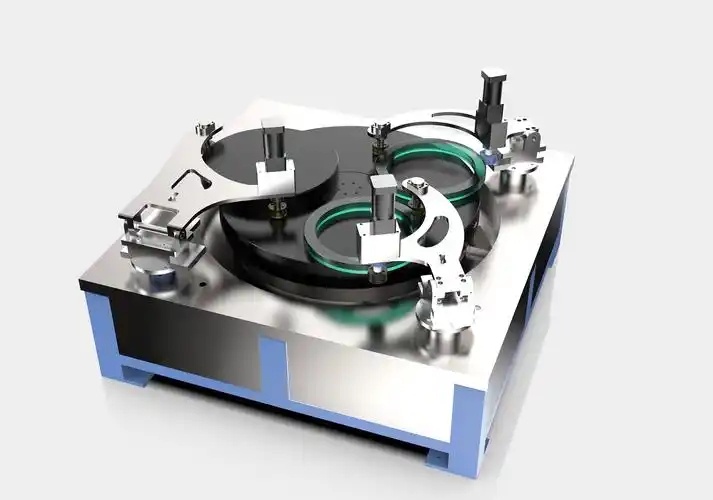

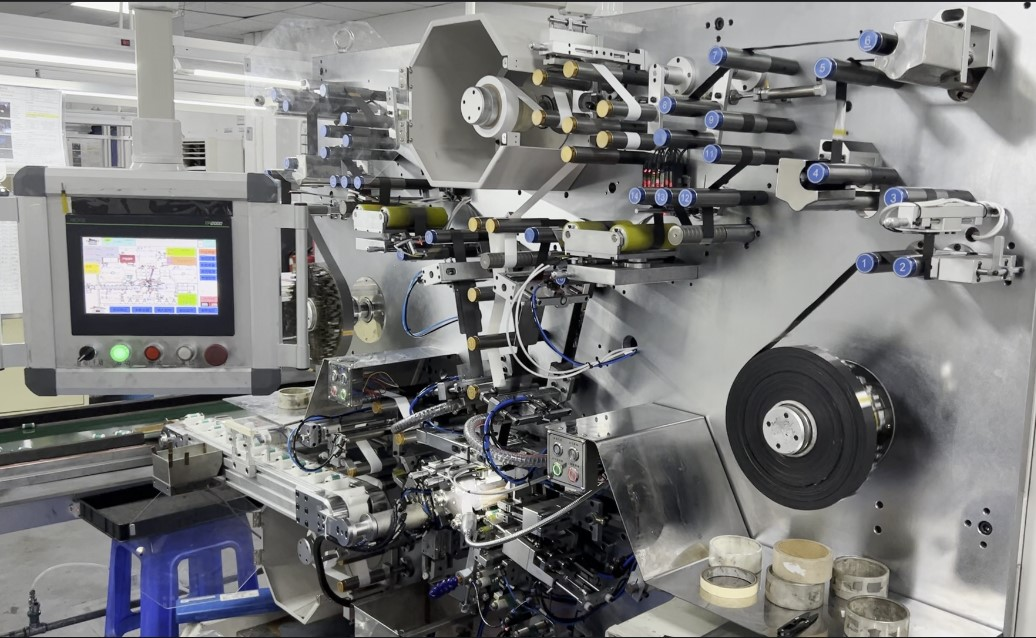

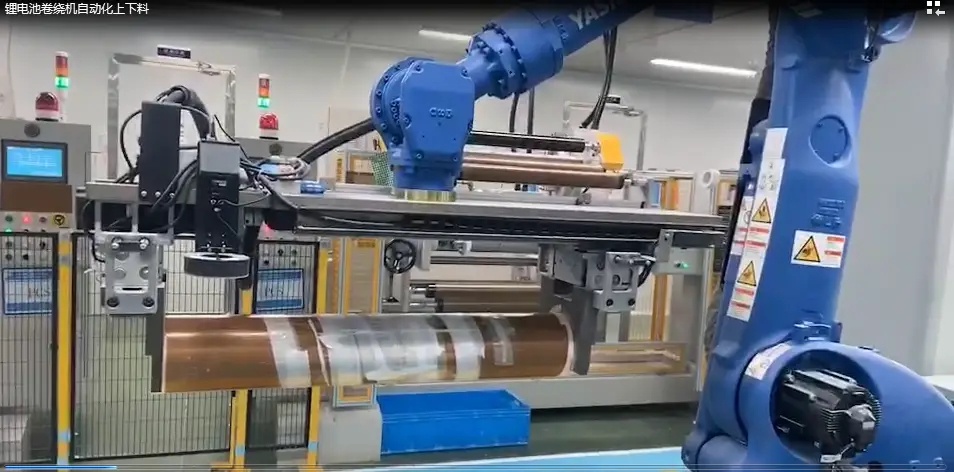

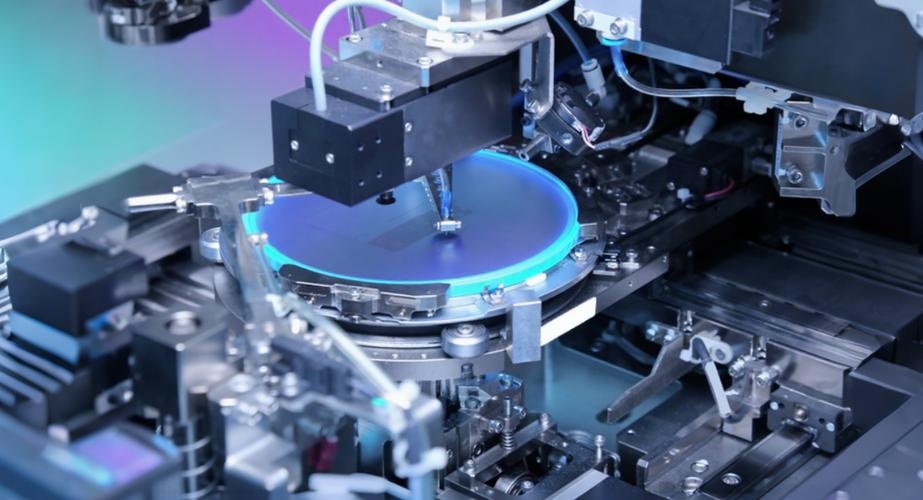

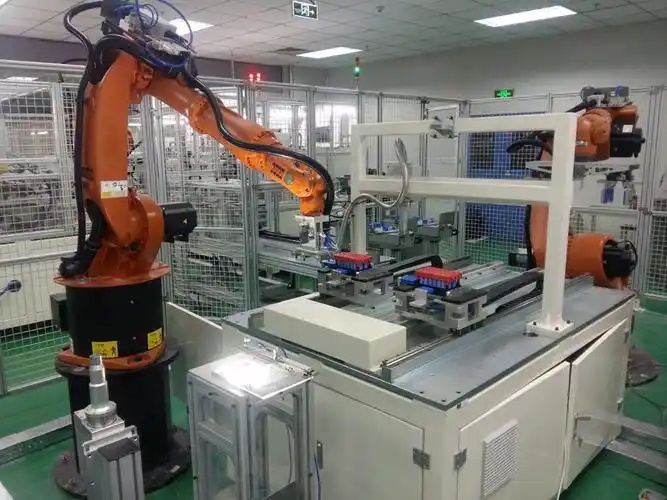

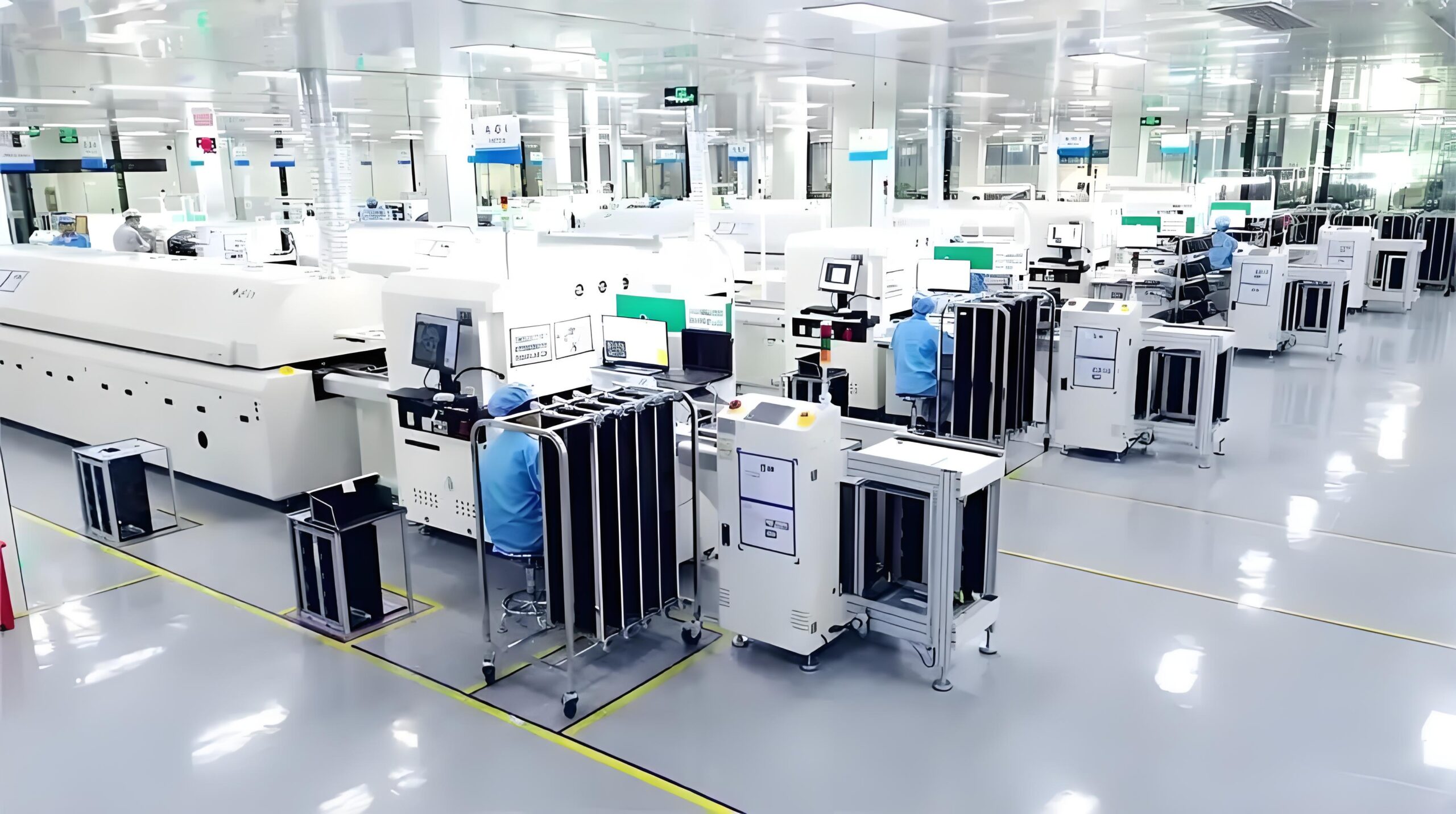

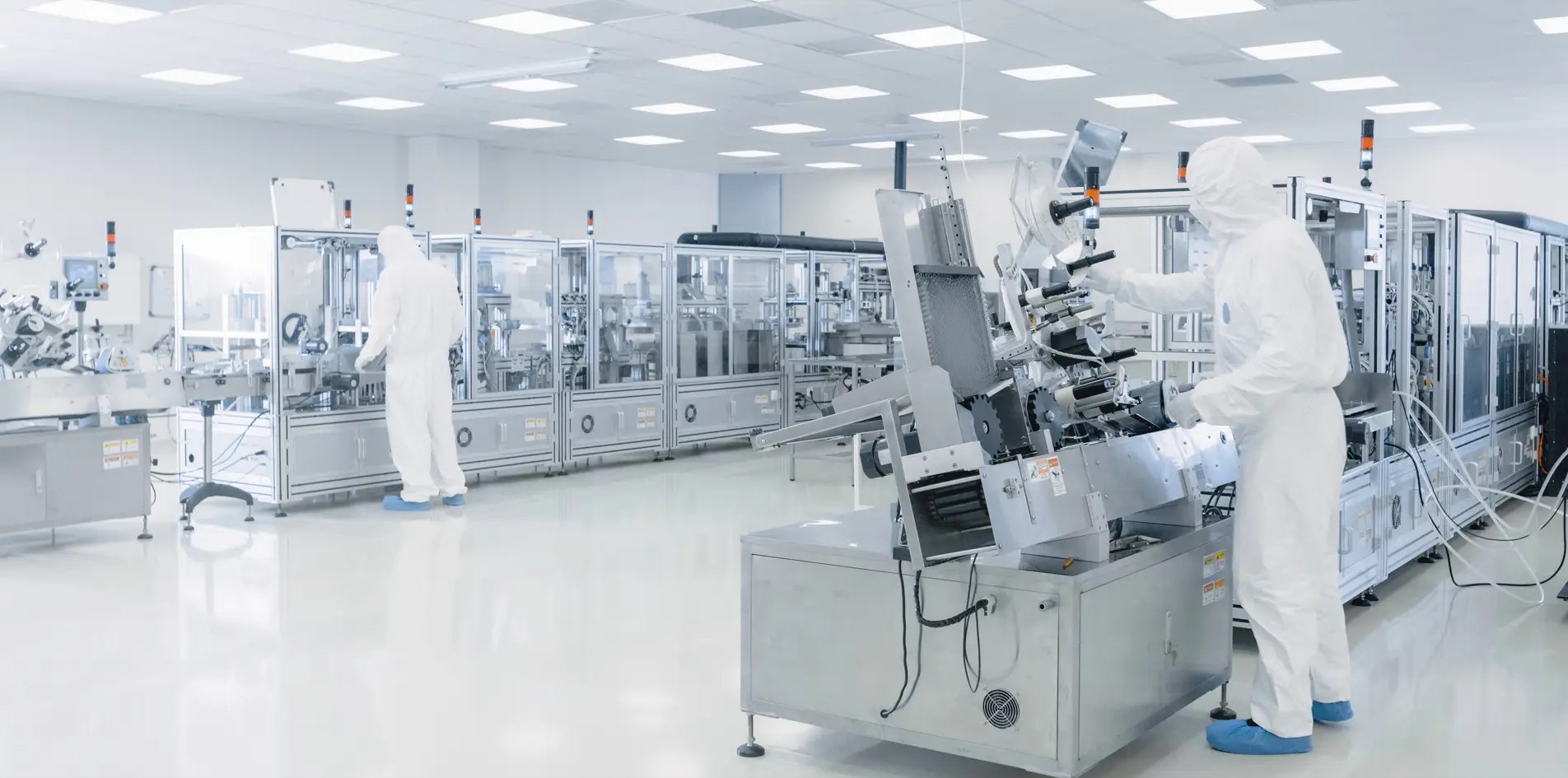

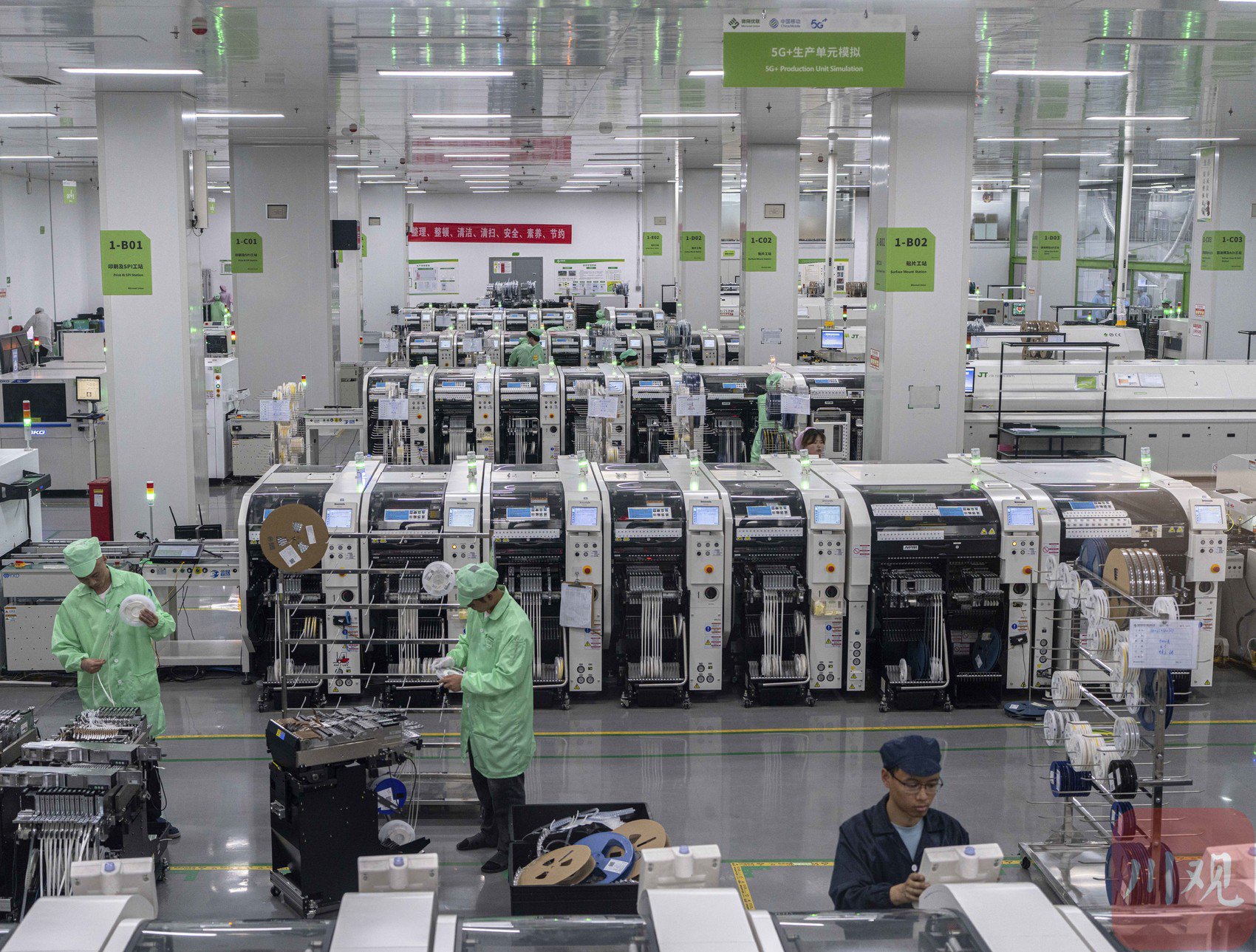

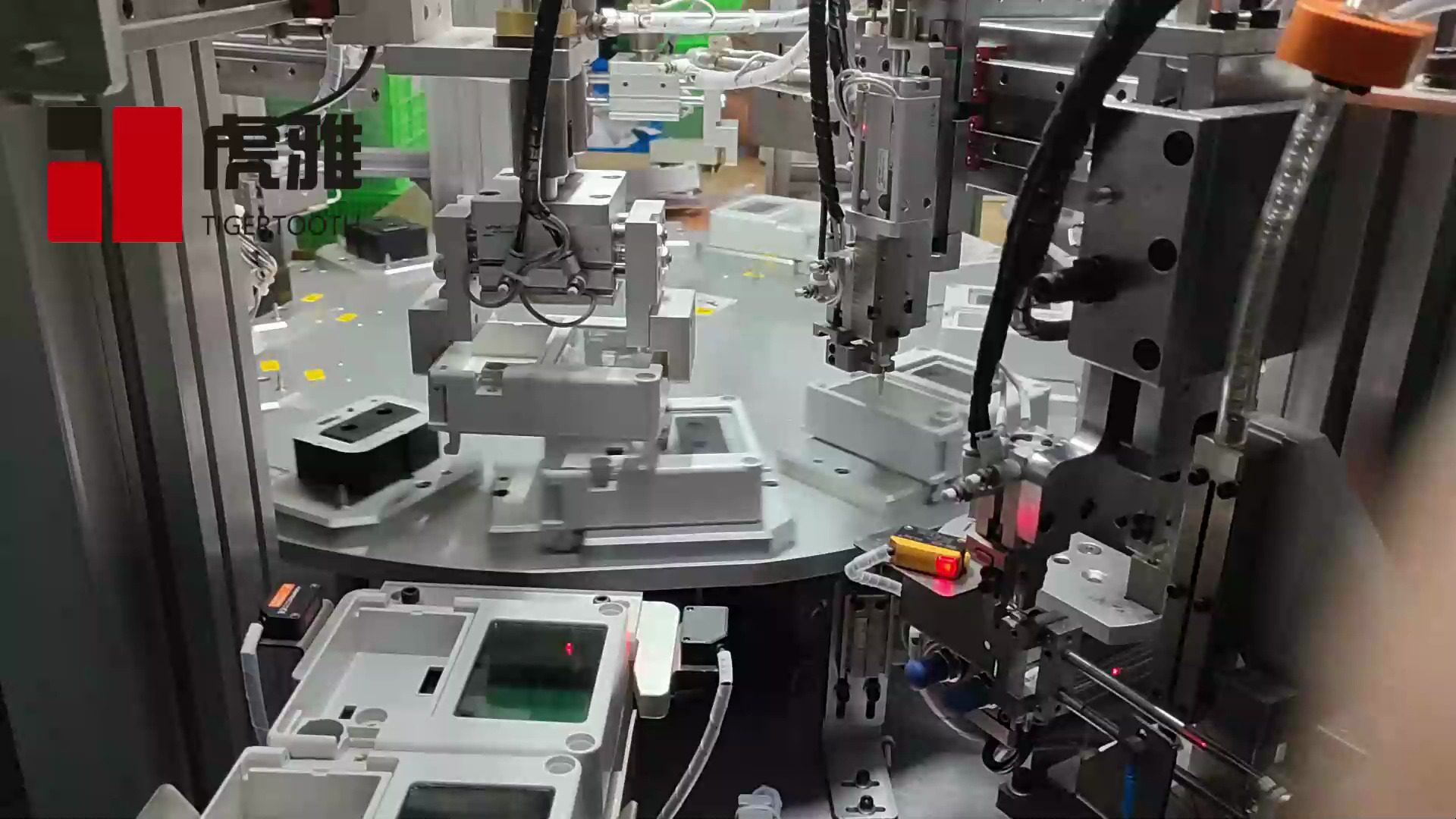

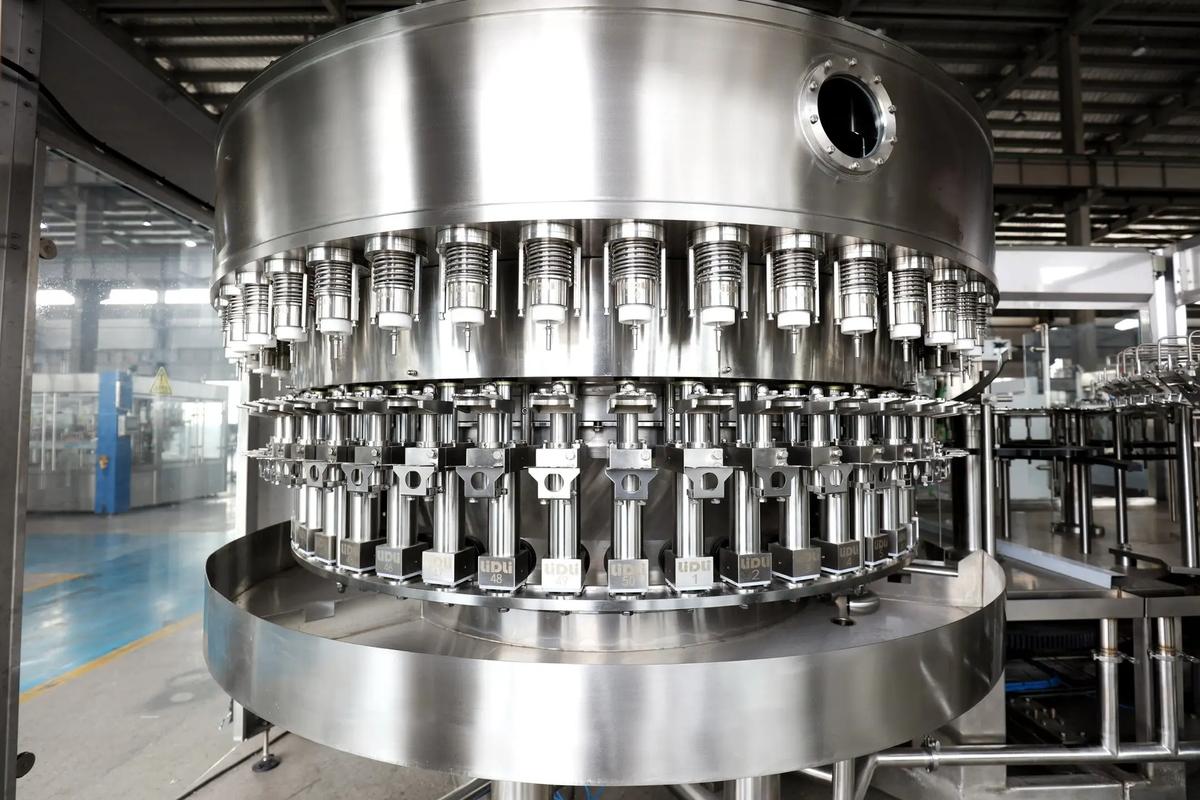

Direktdrivna motorer, som kännetecknas av låg hastighet, högt vridmoment och snabb respons, används vanligen i utrustning för halvledar- och elektronikproduktion, precisionsverktygsmaskiner och bearbetning, industriell automation och robotik, medicinsk utrustning samt ny energiutrustning. För fler lösningar och produktinformation, vänligen kontakta HONPINE.
‹
›
Fördelar med direktdriven DD-motor
Överlägsen dynamisk prestanda
Uppnår upp till 5G acceleration och 1200 cykler/min, vilket säkerställer maximal genomströmning för höghastighetsautomatiserade processer.
Slitagefri tillförlitlighet
Designen med "Zero transmission chain" eliminerar mekanisk friktion och garanterar 365 dagars underhållsfri drift.
Noggrannhet på mikronnivå
Har verkligt noll glapp, fullständig sluten reglering och ± 1 bågsekunds repeterbarhet för ultranoggrann positionering.
Kompakt & förenklad integration
Direktdriven arkitektur eliminerar komplexa mekaniska komponenter, minskar systemets fotavtryck drastiskt och förenklar monteringen.
Direktdriven motor-FAQ
Linjärmoduler kan installeras på tre huvudsakliga sätt: horisontellt, inverterat, och sidomonterat. Dessutom, om en lastutjämningsanordning är installerad, kan linjärmodulen också monteras vertikalt.
DD-motorer kan också installeras på tre huvudsakliga sätt: horisontellt, inverterat, och sidomonterat.
För sidomonterad installation är det viktigt att beakta om lastfördelningen är jämn. När lasten rör sig till olika positioner kan vridmomentet som orsakas av tyngdpunkten påverka DD-motorns vridmoment. Om det behövs kan en broms installeras.
Skyddsklassen för linjärmotorer och DD-motorer är vanligtvis IP40 eller IP20. Högre skyddsnivåer kräver kundanpassning. Dessutom bör installationsmiljön vara ren, fri från järnspån, och borta från magnetiserbara partiklar.
Linjärmoduler och DD-motorer används i allmänhet i högprecisionsapplikationer. Maximalt vridmoment kan användas för kortvarig belastningsacceleration eller -retardation, vanligtvis mindre än 1 sekund. Kontinuerligt vridmoment används för långvarig belastningsdrift.
Enligt
F=ma and F=μmg påverkar lastens massa m kraftbehovet för en linjärmodul vid samma acceleration och friktionskoefficient.
Enligt T=Iα påverkar lastens rotationsinerti tröghetsmomentet för en DD-motor vid samma vinkelacceleration. Därför gäller att ju närmare lasten är fördelad kring rotationsaxeln, desto mindre blir rotationsinertin, och desto lägre blir det erforderliga vridmomentet.
För DD-motorer av liknande storlek:
DD-motorer med inre rotor har mindre rotationsinerti och används vanligtvis för tillämpningar med liten belastningströghet, hög hastighet och hög acceleration.
DD-motorer med yttre rotor har större rotationsinerti och används vanligtvis för tillämpningar med stor belastningströghet, medelhastighet och medelacceleration.
I de flesta fall kan DD-motorer med inre rotor och yttre rotor bytas ut mot varandra, så länge vridmomentet och hastigheten är tillräckliga.
Ja, linjärmotorer och DD-motorer kan användas i renrum. Många halvledarapplikationer använder redan linjärmotorer. Till exempel, i wafertillverkningsanläggningar placeras högprecisionslitografimaskiner i Class 10-renrum, och linjärmotorer används i fleraxliga positioneringssteg för att uppnå submikronnoggrannhet med nanometerupplösning.
