Rollen för harmoniska växlar i att uppnå 5–10 μm noggrannhet i dentala fräsmaskiner

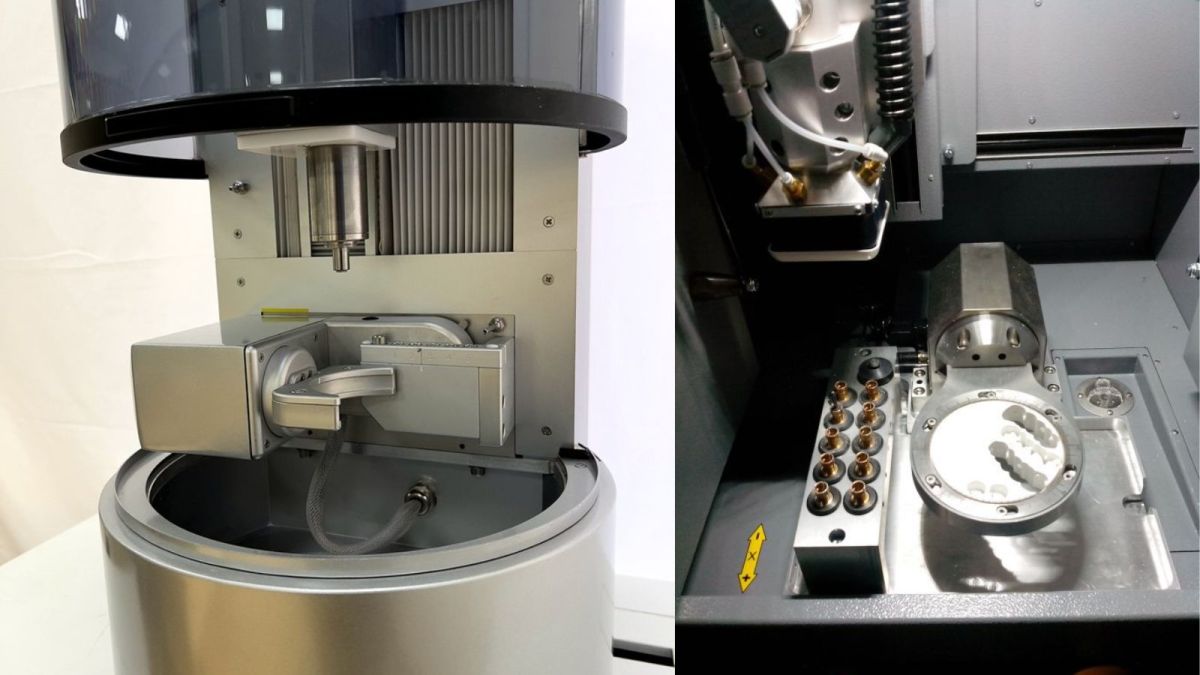

En dentalfräsmaskin är ett CNC-bearbetningssystem som används för att direkt bearbeta digitala tandmodeller till restaurationer såsom kronor, broar, fasader, inlägg och implantatabutments. Dentalfräsmaskiner kräver betydligt högre driftsnoggrannhet och rörelsestabilitet än vanlig utrustning. Den här artikeln förklarar hur harmonic drive-växelhjälper dentalfräsmaskiner att uppnå stabil, kontinuerlig och kontrollerbar drift.

Varför ställer dentalfräsmaskiner särskilt höga krav på transmissionskomponenter?

Dentalfräsmaskiner bearbetar material såsom resin, zirkonia och kobolt-kromlegeringar. Ytorna är komplexa, kanterna är extremt fina och toleranskraven är vanligtvis 5–10 μm. I grunden är en dentalfräsmaskin en kompakt, högprecisions, fleraxlig CNC-verktygsmaskin. Dentala restaurationer kräver extremt hög måttnoggrannhet—alla avvikelser, oavsett om de är för stora eller för små, kan leda till dålig passform. Även små vibrationer kan orsaka kantavslag eller ytskador.

Varför kan harmonic drive-växel fungera som kärntransmissionskomponenter i dentalfräsmaskiner？

Hög precision och noll glapp

Harmonic drive-växlar fungerar baserat på elastisk deformation av en flexspline. Jämfört med konventionella växelreducerare kan deras transmissionsnoggrannhet nå inom ±10 bågsekunder och de har praktiskt taget inget glapp. Detta gör att dentalfräsmaskiner kan bibehålla stabilitet under extremt fina matningsrörelser (såsom 0.001 mm per steg), vilket förhindrar bearbetningsfel och säkerställer måttnoggrannhet och ytkvalitet hos dentala restaurationer.

Hög styvhet för vibrationsdämpning

Vid bearbetning av hårda material såsom zirkonia och titanlegeringar måste dentalfräsmaskiner tåla högfrekventa skärkrafter. Den höga vridstyvheten hos harmonic drive-växlar (5–10 Nm/arcmin) minskar effektivt vibrationer och förbättrar den dynamiska responsen, vilket möjliggör mer exakta verktygsbanor och förhindrar kantavslag eller ytdefekter.

Kompakt struktur lämplig för högt integrerade konstruktioner

Harmonic drive-växlar har kompakt storlek och låg vikt, vilket gör dem enkla att integrera i fleraxliga rörelsesystem i dentalfräsmaskiner (såsom femaxlig bearbetning). De uppfyller kraven för bearbetning av komplexa ytor samtidigt som de förbättrar utrustningens totala utrymmesutnyttjande.

Förutom dentalfräsmaskiner har dentala graveringsmaskiner och dentala fräs-slipmaskiner samma—om inte högre—beroende av jämn och stabil drift. För dessa dentala enheter är harmonic reducersoersättliga. Kontakta oss för att få lösningar för din dentalutrustning.
