RV-cykloidreduktionsväxel för servomotor i industrirobotled

RV (Rotary Vector)-reduceraren är en högprecisions, tvåstegsväxellåda som använder planet- och cykloidmekanismer. Ingångsaxeln driver en vevaxel via planetväxlar, vilket får det cykloida kugghjulet att röra sig excentriskt och leverera högmoment, lågvarvig utgång via flänsen. Inom industrirobotik är RV-reducerare avgörande för lednoggrannhet—används i leder 1–4 för ≤20 kg nyttolaster, och i alla sex leder för tyngre armar. De erbjuds i E-serien (solid shaft) och C-serien (hollow shaft), och traditionella modeller kräver tätning, smörjning och bearbetning. Våra flänsintegrerade RV-reducerare är fabrikstätade, försmorda och förbearbetade—redo för användning med servomotor direkt ur förpackningen.
RV-växelreducer

Standard RV-reducerare

Standard RV (Rotary Vector)-reduktionsväxel är en reduktionsenhet särskilt utformad för precisionsmaskiner. Den använder en tvåstegs sluten differentialväxelmekanism som består av ett cykloidalt stifthjul och en planetväxelsats. Själva reduktionsväxeln har en öppen konstruktion; därför krävs flänstätning och påfyllning med särskilt RV-fett vid användning.

Inom industrirobotar används RV-reduktionsväxlar, för robotarmar med en ändlast på 20 kg eller mindre, främst i robotens bas och högbelastade leder (vanligtvis leder 1 till 4). För robotarmar med en ändlast som överstiger 20 kg är alla sex leder (frihetsgrader) utrustade med RV-reduktionsväxlar. RV-reduktionsväxeln är en central transmissionskomponent som säkerställer robotarmarnas positioneringsnoggrannhet.

Enligt strukturella egenskaper kan standard RV-reduktionsväxlar klassificeras i:Standard E-serie: massiv axelkonstruktion,Standard C-serie: ihålig axelkonstruktion

Kortfattade användningsanvisningar

Både Standard E-serien och Standard C-serien är öppna konstruktioner utan flänstätning. Efter köp måste kunderna utföra flänstätning och injicera särskilt RV-smörjfett. Dessutom måste den massiva ingående axeln som levereras från fabriken efterbearbetas (axelborrning och kilspårsbearbetning) enligt kundens specifikationer för motorns ingående axel.
Vårt företag kan tillhandahålla kundanpassade sekundära bearbetningstjänster för den ingående axeln baserat på ritningarna som tillhandahålls av kunden.



Fläns RV-reduktor

Flänsintegrerad RV (Rotary Vector)-reduktionsväxel är en reduktionsenhet särskilt utformad för precisionsmaskiner. Den använder en tvåstegs sluten differentialväxelmekanism som består av ett cykloidalt stifthjul och en planetväxelsats. Reduktionsväxeln är fabriksmonterad med en integrerad flänstätad konstruktion och förfylld med särskilt RV-smörjfett, vilket gör att kunderna kan använda den direkt med en servomotor direkt ur förpackningen.

Inom industrirobotar används RV-reduktionsväxlar, för robotarmar med en ändlast på 20 kg eller mindre, främst i robotens bas och högbelastade leder (vanligtvis leder 1 till 4). För robotarmar med en ändlast som överstiger 20 kg är alla sex leder (frihetsgrader) utrustade med RV-reduktionsväxlar. RV-reduktionsväxeln är en central transmissionskomponent som säkerställer robotarmarnas positioneringsnoggrannhet.

Den flänsintegrerade RV-reduktionsväxeln är en kundanpassad modell som utvecklats genom att lägga till flänstätning till standard RV-reduktionsväxeln. Enligt samma klassificeringsegenskaper som standard RV-reduktionsväxlar kan flänsintegrerade RV-reduktionsväxlar delas in i:Flänsintegrerad E-serie: massiv axelkonstruktion,Flänsintegrerad C-serie: ihålig axelkonstruktion



Hur fungerar en RV-reduktionsväxel?

En RV-reduktionsväxel är en tvåstegs precisionsväxellåda utformad för att omvandla en servomotors höghastighetsutgång med lågt vridmoment till roterande rörelse med låg hastighet och högt vridmoment, med utmärkt noggrannhet och styvhet.



Det första steget använder ett planetväxelsystem. Motorn driver solhjulet, som roterar planethjulen och planetbäraren. Detta steg ger ett initialt reduktionsförhållande, vanligtvis mellan 3:1 och 4:1, samtidigt som kraften överförs till det andra steget.



Det andra steget är en cykloidal stiftväxelmekanism, som genererar det huvudsakliga reduktionsförhållandet. En excentrisk vevaxel driver en eller två cykloidala skivor inuti en fast ring av stift. Eftersom antalet stift alltid är ett större än antalet lober på den cykloidala skivan roterar skivan något i motsatt riktning under varje varv. Denna långsamma omvända rörelse överförs till utgångsflänsen och ger ett högt reduktionsförhållande med enastående positioneringsnoggrannhet.



Det totala reduktionsförhållandet är lika med produkten av de två stegen. Till exempel ger ett 3:1 planetväxelsteg kombinerat med ett 40:1 cykloidalt steg ett totalt reduktionsförhållande på 120:1.



Den viktigaste fördelen med en RV-reduktionsväxel är dess fler-tandsingrepp, där många tänder delar lasten samtidigt. Detta ger betydligt högre styvhet, lastkapacitet och stöttålighet än många andra precisionsreduktionsväxlar. Dessutom balanserar två cykloidala skivor monterade 180° från varandra effektivt vibrationer och säkerställer jämn drift.



Tack vare sin höga vridmomenttäthet, utmärkta styvhet och långa livslängd används RV-reduktionsväxlar i stor utsträckning i industrirobotbaser, skulderleder, CNC-verktygsmaskiner, rundmatningsbord och annan tung precisionsautomationsutrustning.

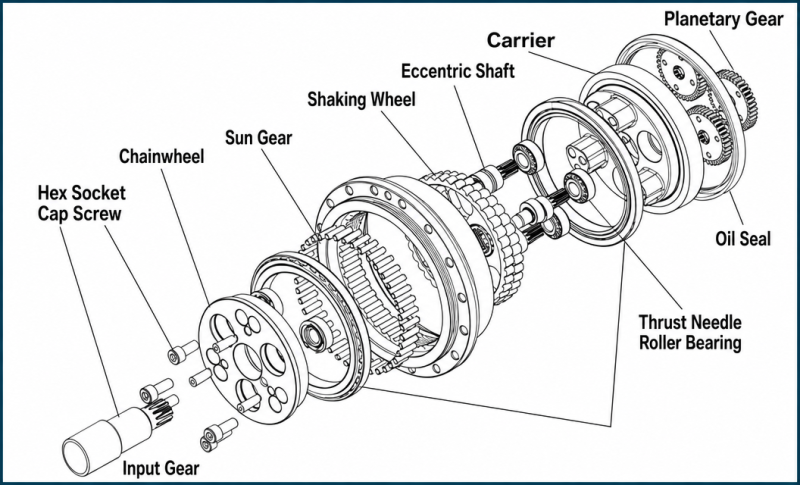

RV-växellådstransmission

RV-reduktionsväxlar vs. harmoniska reduktionsväxlar vs. planetväxlar: Vad är skillnaden?

RV-reduktionsväxlar, harmoniska reduktionsväxlar och planetväxlar är de tre mest använda teknikerna för precisionsreduktion i moderna rörelsestyrningssystem. Var och en erbjuder tydliga tekniska fördelar och är utformad för olika prestandakrav och applikationsscenarier.



RV-reduktionsväxlar använder vanligtvis en tvåstegs transmissionsdesign bestående av ett planetväxelsteg följt av ett cykloidalt stiftväxelsteg. Denna unika konfiguration ger exceptionellt hög vridstyvhet, enastående stöttålighet och utmärkt lastbärande kapacitet, med nominellt utgående vridmoment som når flera tusen newtonmeter. Dessutom ger RV-reduktionsväxlar lång livslängd och stabil prestanda under tunga driftförhållanden. Dessa egenskaper gör dem till det föredragna valet för basen, skuldran och andra högbelastade leder i industrirobotar. RV-reduktionsväxlar är dock komplexa att tillverka och kräver extremt höga standarder för material, värmebehandling, bearbetning och monteringsnoggrannhet, vilket resulterar i relativt höga produktionskostnader. Följaktligen har den globala marknaden för högklassiga RV-reduktionsväxlar länge dominerats av ett litet antal japanska tillverkare.



Harmoniska reduktionsväxlar, även kända som vågväxlar, har en mycket enklare men ändå mycket sofistikerad struktur som består av endast tre kärnkomponenter: en cirkulär spline, en flexspline och en våggenerator. Deras funktionsprincip bygger på kontrollerad elastisk deformation av flexspline för att uppnå exakt tandingrepp och höga reduktionsförhållanden. Denna konstruktion gör det möjligt för harmoniska reduktionsväxlar att erbjuda kompakta dimensioner, lätt konstruktion, noll glapp och exceptionellt hög positioneringsnoggrannhet. I många precisionsrörelseapplikationer kan deras positioneringsfel vara så litet som en fjärdedel av det hos konventionella växeltransmissioner. Som ett resultat används harmoniska reduktionsväxlar i stor utsträckning i robothandleder, ändeffektorer, halvledarutrustning, medicintekniska produkter och andra applikationer som kräver hög precision och kompakt storlek. Eftersom flexspline genomgår kontinuerlig elastisk deformation under drift är dock utmattningslivslängden och lastkapaciteten i sig begränsade jämfört med RV-reduktionsväxlar. I likhet med RV-marknaden har industrin för högklassiga harmoniska reduktionsväxlar traditionellt letts av japanska tillverkare.



Planetväxlar består av ett solhjul, flera planethjul och ett invändigt ringhjul. Jämfört med RV-reduktionsväxlar och harmoniska reduktionsväxlar har planetväxlar en enklare mekanisk struktur samtidigt som de ger hög transmissionseffektivitet genom kraftdelning mellan flera planethjul. De erbjuder en välbalanserad kombination av vridmomentkapacitet, effektivitet, tillförlitlighet och kostnadseffektivitet. Tack vare dessa fördelar används planetväxlar i stor utsträckning inte bara i industrirobotar utan även i CNC-verktygsmaskiner, fabriksautomationsutrustning, förpackningsmaskiner, materialhanteringssystem och smart hemautomation. Deras mångsidighet och konkurrenskraftiga prissättning gör dem till den mest brett tillämpade typen av precisionsreduktionsväxel inom automationsindustrin.



Sammantaget finns det ingen universellt överlägsen reduktionsväxelteknik. Det optimala valet beror helt på de specifika applikationskraven, inklusive lastkapacitet, positioneringsnoggrannhet, styvhet, hastighet, tillgängligt installationsutrymme och kostnadsöverväganden.



Vid konstruktion av industrirobotar väljs RV-reduktionsväxlar vanligtvis för stora leder såsom bas och skuldra för att tåla tunga laster och höga slagkrafter. Harmoniska reduktionsväxlar används ofta i handleds- och ändeffektorleder där kompakt storlek och ultrahög positioneringsnoggrannhet är avgörande. Planetväxlar ger samtidigt en utmärkt balans mellan prestanda och prisvärdhet, vilket gör dem till den föredragna lösningen för ett brett spektrum av allmänna automationsapplikationer.



I stället för att konkurrera direkt fyller RV-reduktionsväxlar, harmoniska reduktionsväxlar och planetväxlar var och en tydliga roller. Tillsammans utgör de grunden för moderna precisionssystem för kraftöverföring och möjliggör de varierande krav på rörelsestyrning som finns inom dagens industriella automationsindustri.



Varför välja HONPINE RV-reduktionsväxel

1,Med egenutvecklad tandprofildesign, modifieringsteknik och starkt tekniskt stöd kan vi massproducera kärnkomponenter med rationell kraftfördelning, själv-anpassning till tillverkningsfel, hög motståndskraft mot skador, jämn transmission och låga ljudnivåer.

2,HONPINE har högprecisions-CNC-produktionsutrustning i världsklass, anpassad för att säkerställa stabilitet och effektivitet vid högprecisionsbearbetning i serier.

3,Våra egenutvecklade bearbetningsprocesser, tillsammans med högprecisions- och högeffektiva spännfixturer, garanterar produktnoggrannhet, stabilitet och produktionseffektivitet.

4,Vi har självständigt utvecklat specialiserade verktyg för serieinspektion, testinstrument och provbänkar för att uppnå snabb serietestning med automatisk datainmatning i databasen.

5,Våra egenutvecklade monteringsverktyg och metoder för toleransfördelning förbättrar både effektivitet och precision vid seriemontage.

6,I samarbete med partner har vi utvecklat särskild värmebehandlingsutrustning för att säkerställa överlägsna och konsekventa materialegenskaper i massproducerade komponenter. Exakt styrning av värmebehandlingen garanterar stabil kvalitet på reduktionsväxlarna.

7,Utrustade med en professionell testplattform (jämförd med nationella utvärderingscenter) kan vi utvärdera den övergripande prestandan hos RV-reduktionsväxlar och tillhandahålla officiella testrapporter.

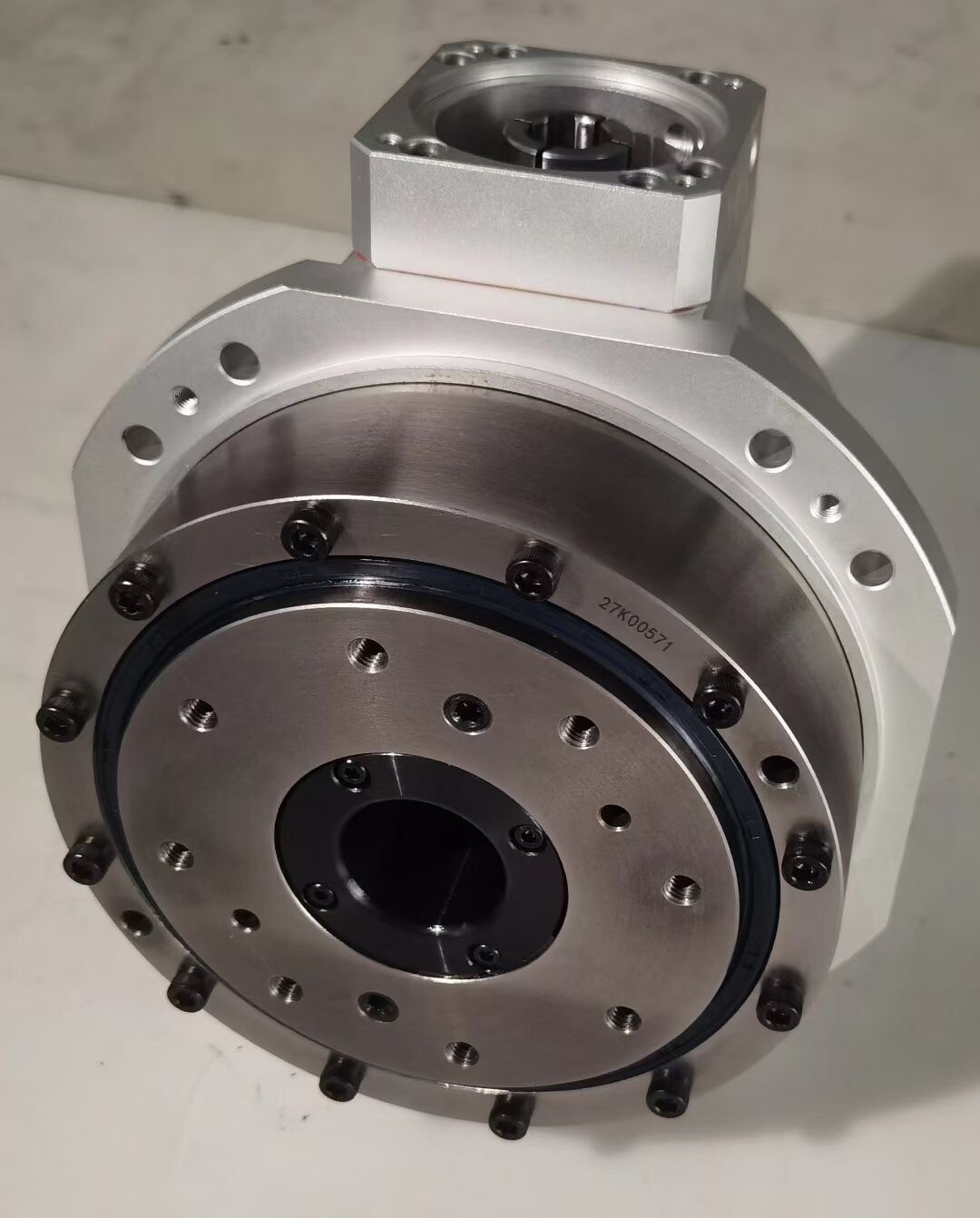

RV-reduktionsväxellåda

Användning av precisionsplanetväxel

RV (Rotary Vector)-reduktionsväxlar levererar ultrahög vridmomentkapacitet, exceptionell styvhet och enastående stöttålighet i tunga applikationer. Deras unika tvåstegsreduktionsstruktur säkerställer hög precision och minimalt glapp under krävande förhållanden.

Utformade för industrirobotar, verktygsmaskiner, automationssystem och andra högprecisionsapplikationer som kräver robust prestanda under extrema belastningar.
Vi erbjuder även flänsintegrerade modeller för direkt motormontering, vilket förenklar installationen och förbättrar systemintegrationen.
Välj vår RV-serie för tillförlitlig prestanda, lång livslängd och kundanpassade lösningar skräddarsydda efter dina industriella behov.





‹

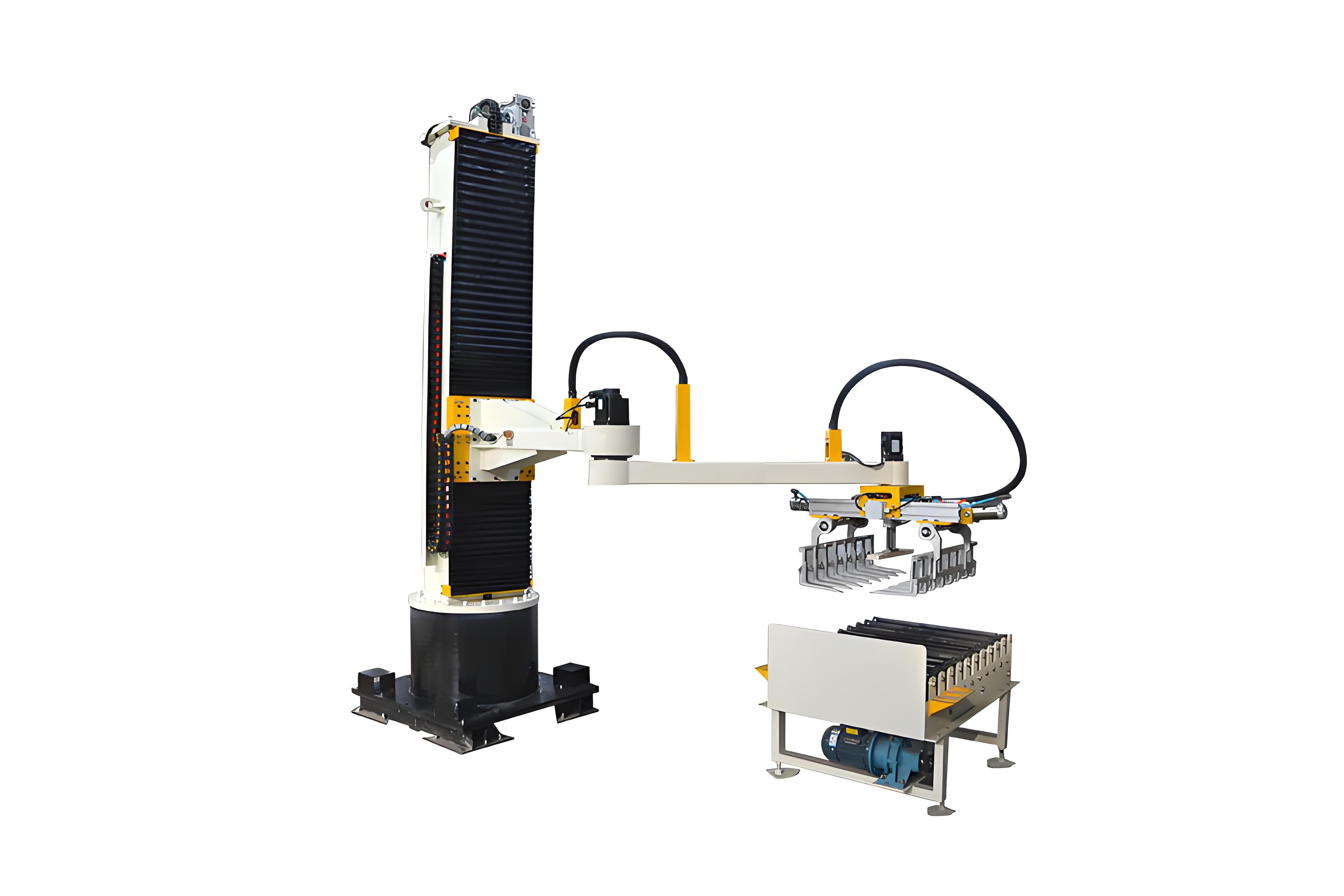

  • Roterande palleteringsrobot

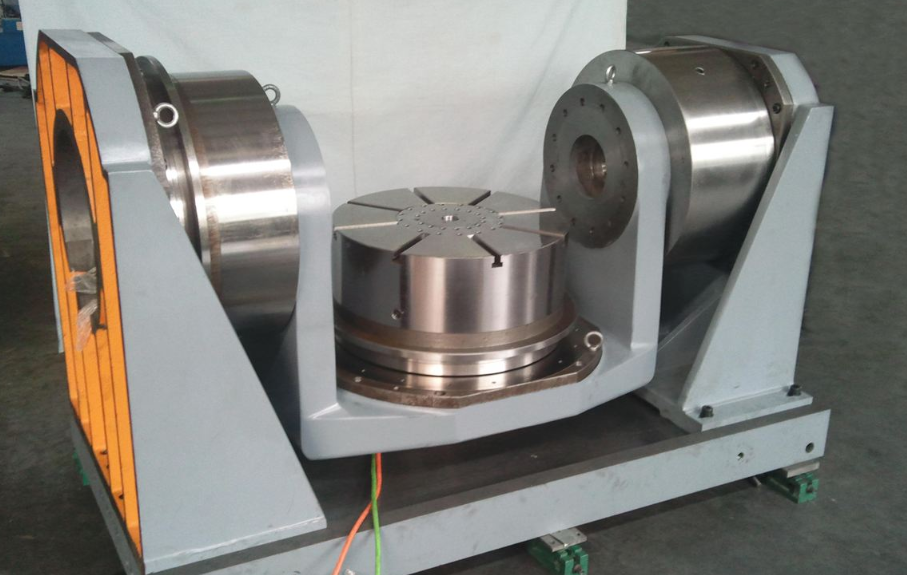

  • precisionsväxellåda för roterande maskin

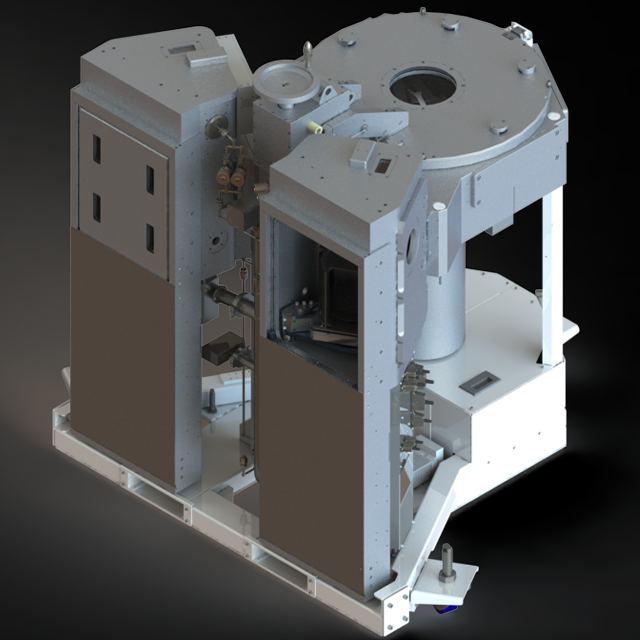

  • precisionsutrustning med rv-växellåda

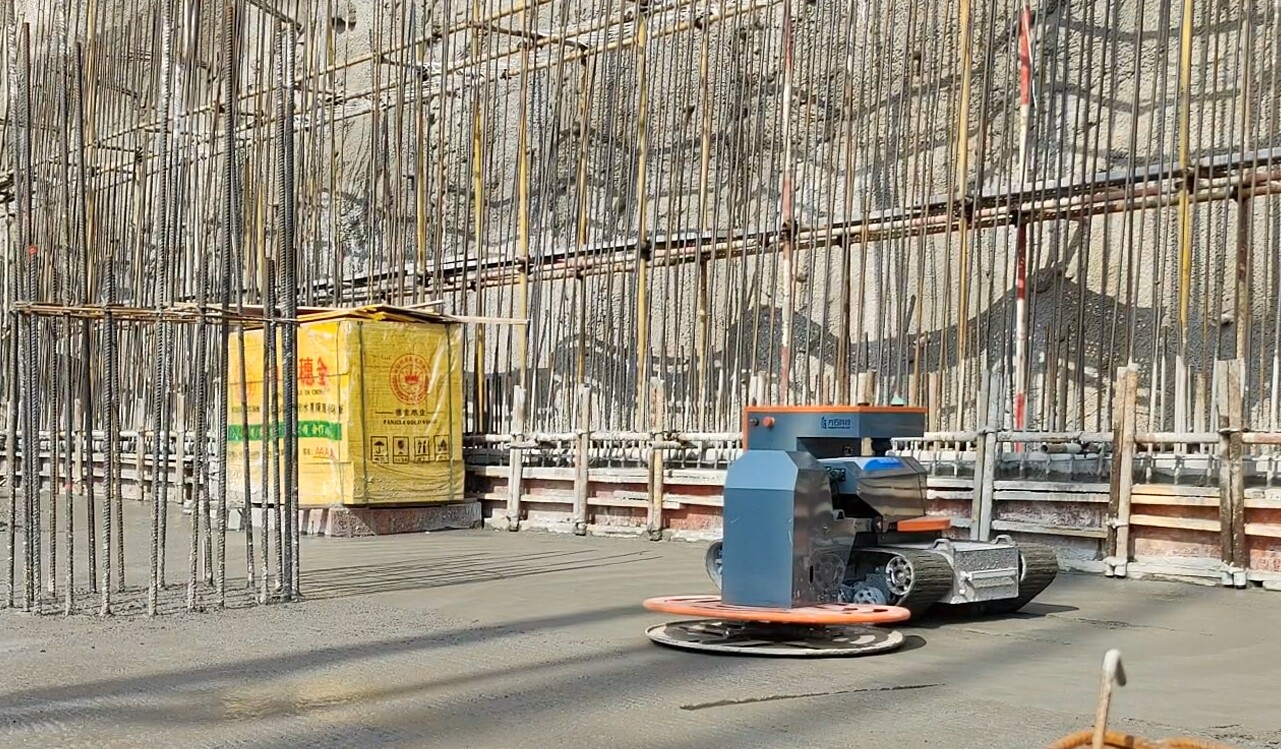

  • Betonggjutningsrobot med rv-växellåda

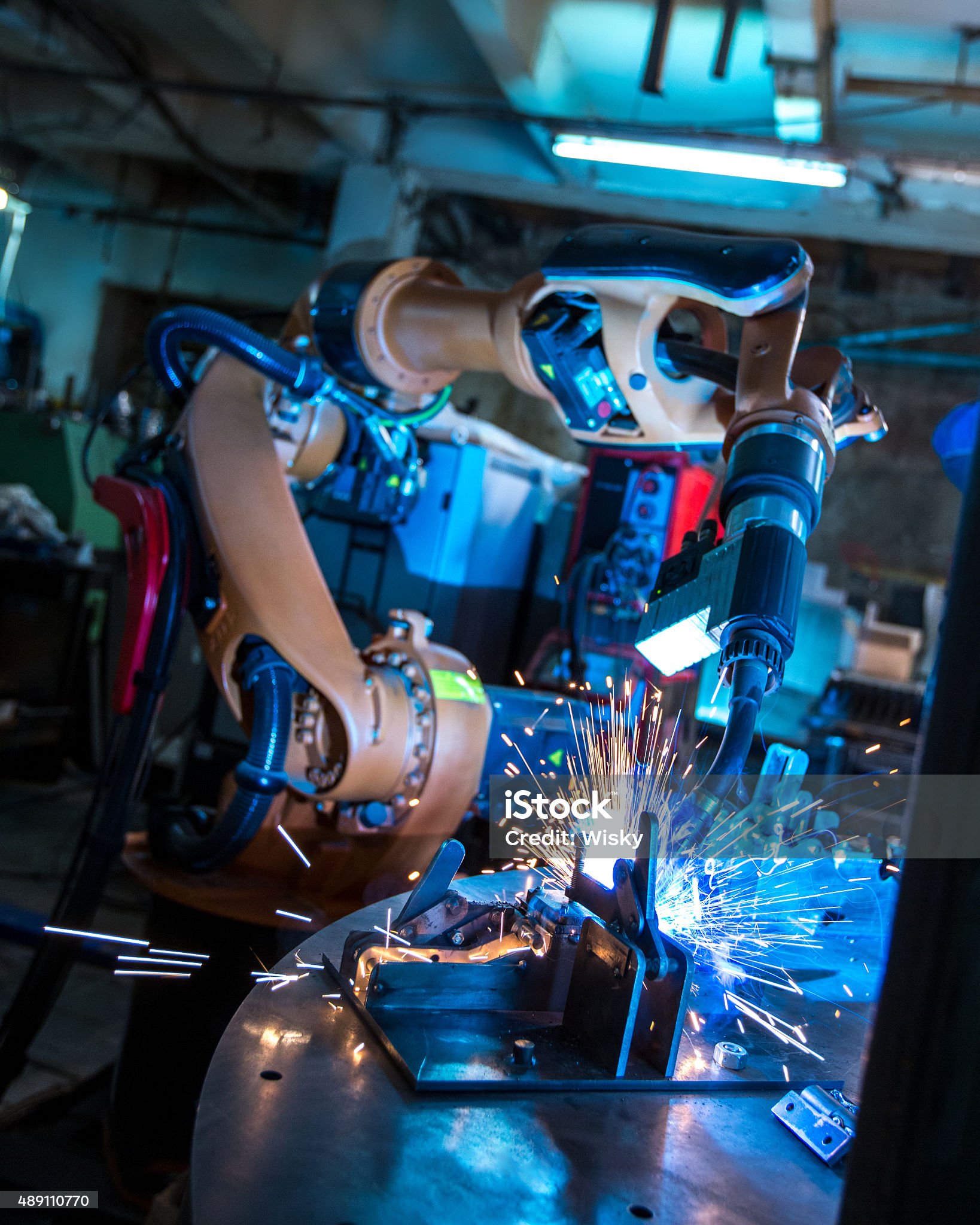

  • robot med rv-växellåda

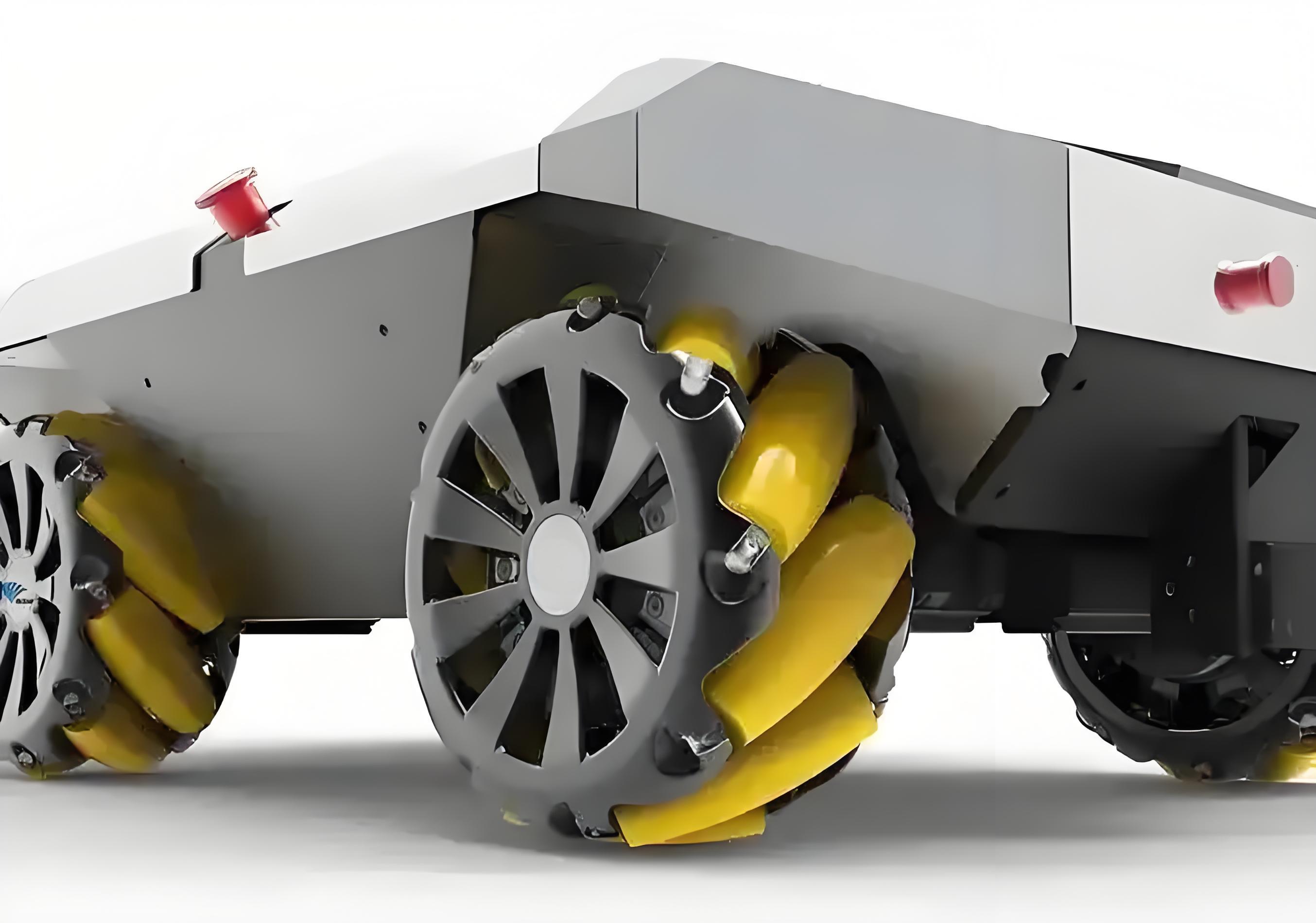

  • AGV-drivhjul med rv-reduktionsväxel

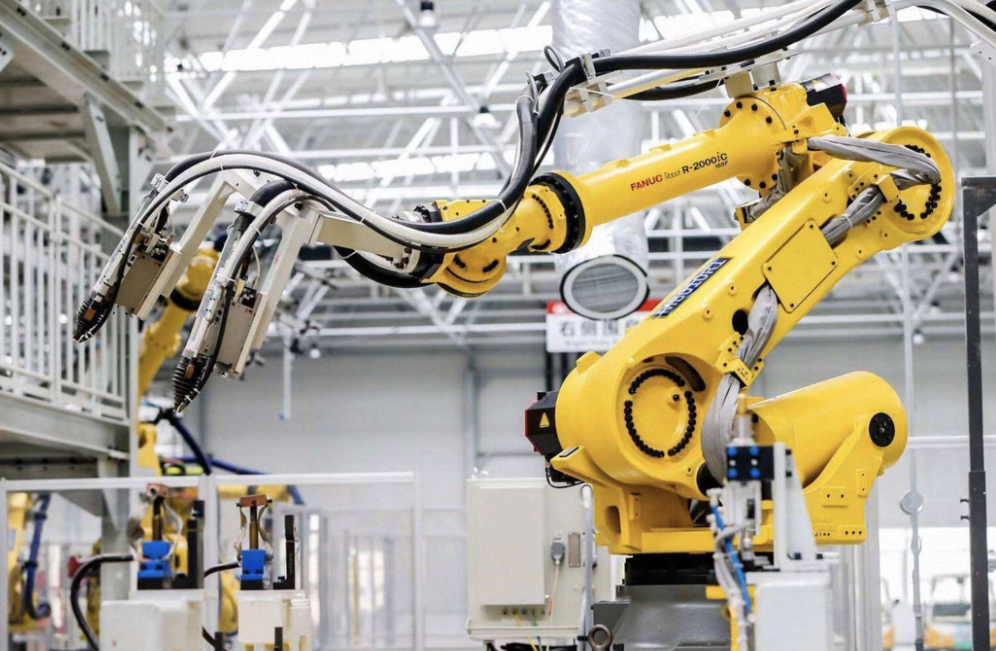

  • industrirobot med rv-växellåda

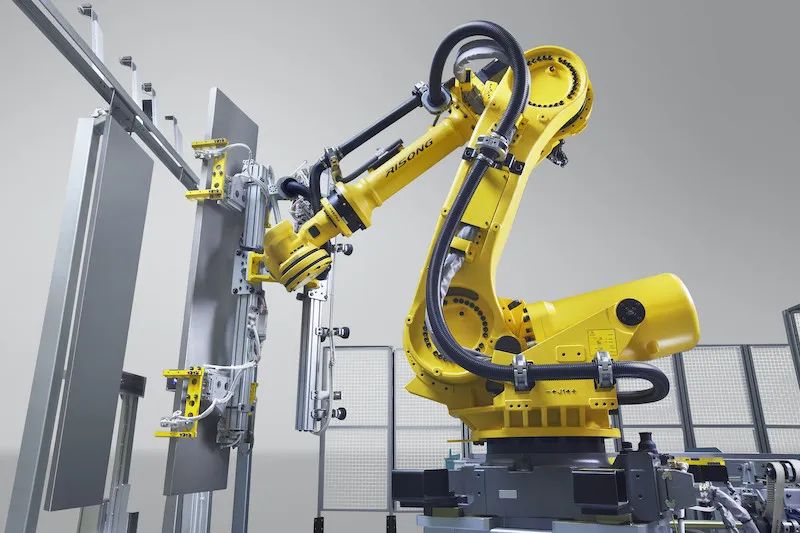

  • tung robot med rv-växellåda
  • 1. Planetväxellåda för precisionsverktygsmaskiner och bearbetningsutrustning

›

Roterande palleteringsrobot

RV-reduktionsväxlar - FAQ

S：

HONPINE Flange RV Reducer Gearbox använder en flänstätad design, som omsluter smörjmedlet och motorn inuti.
Detta förenklar installationen, förlänger livslängden och minskar underhållsbehovet.

S：

En RV-växelenhet är en kärnprecisionsöverföringskomponent i industrirobotar med medelstora till stora laster och avancerad automationsutrustning. Dess värde kommer inte från en enda kuggtillverkningsnoggrannhet, utan från en kombination av flera faktorer, inklusive precisionen i cykloidkuggprofilen, ingreppsnoggrannheten mellan stiftkuggarna, prestandan hos vevaxel- och lagersystemet, stabiliteten i värmebehandlingen, monteringskonsekvensen och slutinspektionstesterna.

S：

Ur ett strukturellt perspektiv delas RV-växlar huvudsakligen in i typer med ihålig axel och massiv axel.
RV-växlar med massiv axel är för närvarande den dominerande typen och stod för 66,92% av intäkterna år 2025
RV-växlar med ihålig axel står för 33,08%, och används främst i applikationer som kräver kabeldragning genom centrum, kompakt konstruktion och enklare installation
Efter tillämpning:
Industrirobotar är den största nedströmsmarknaden och stod för 84,47% år 2025, och förväntas förbli dominerande fram till 2032
Verktygsmaskiner, utrustning för halvledartillverkning och andra automationssystem utgör kompletterande efterfrågan
Humanoida robotar är fortfarande i ett tidigt skede år 2025, men förväntas öka till 11,31% år 2032

S：

Ur ett tillverkningsperspektiv omfattar produktionen av RV-växlar högprecisionsbearbetning, högstyv montering och valideringsprocesser för livslängd.
Viktiga processer inkluderar:
Materialförberedelse för kugghjul och cykloiddiskar
Grovbearbetning
Värmebehandling
Precisionsslipning
Bearbetning av pinnhus och vevaxel
Montering av lager- och tätningskomponenter
Slutmontering
Testning av glapp, vridstyvhet, transmissionsfel, buller och livslängd
HONPINEs produktionslinjer för RV-växlar med mogna processer och hög automationsnivå kan uppnå en årlig kapacitet på 150,000–300,000 enheter per linje.
För högprecision, storlek eller kundanpassad produktion i lägre volymer är kapaciteten vanligtvis 10,000–50,000 enheter per linje.

S：

RV-växlar kan klassificeras på två huvudsakliga sätt:
Efter produktstruktur:
RV-växlar med massiv axel
RV-växlar med ihålig axel
Efter användningsområde:
Industrirobotar
Verktygsmaskiner
Utrustning för halvledartillverkning
Andra automationssystem

S：

Under de kommande åren kommer branschens tillväxt huvudsakligen att komma från:
Uppgraderingar och ersättningar av industrirobotar
Automatisering av verktygsmaskiner
Lokalisering av tillverkningsutrustning för halvledare
Övergången av humanoida robotar från prototyper till industriell implementering
Konkurrensen kommer gradvis att skifta från enkel kapacitetsutbyggnad till:
Hög styvhet
Lågt glapp
Låg ljudnivå
Lång livslängd
Lättviktsdesign
Hög tillverkningskonsekvens
Samtidigt kommer kundvalideringscykler, konsekvens mellan batcher, material- och värmebehandlingskapacitet samt gemensam applikationsutveckling att förbli viktiga inträdesbarriärer.

S：

En RV-växel (Rotary Vector Reducer) är en högprecisionsreducerare utformad för rörelsestyrningsapplikationer, med en planocentrisk reduktionsmekanism.
Dess kärna ligger i en tvåstegsreduktionsdesign:
1. Första stegets reduktion – Cylindrisk kugghjulsmekanism:
Ingångsaxeln överför rotation genom ingångskugghjulet till det cylindriska kugghjulet, vilket uppnår primär hastighetsreduktion.
2. Andra stegets reduktion – Differentialväxelmekanism:
Det cylindriska kugghjulet är anslutet till en vevaxel, som driver RV-kugghjulet i en excentrisk rörelse.
RV-kugghjulet har en tand mindre än pinnkugghjulet, vilket därmed uppnår ett högt reduktionsförhållande.

S：

Märkmoment (To):
Det tillåtna momentet vid drift med den märkta utgående hastigheten — inte den absoluta belastningsgränsen.
Tillåtet start-/stoppmoment (Ts1):
Det maximala moment som tillåts under acceleration och inbromsning, vanligtvis 2.5 gånger märkmomentet.
Maximalt momentant moment (Ts2):
Det tillåtna momentet vid nödstopp eller stötar, vanligtvis 5 gånger märkmomentet.
Tillåten utgående hastighet (Ns0):
Den maximala utgående hastigheten under obelastade förhållanden, påverkad av temperatur och belastning.
Glapp och förlorad rörelse:
Glapp avser torsionsvinkeln när momentet är noll;
förlorad rörelse avser hystereskurvans bredd inom ±3% av märkmomentet.
RV-reducrar håller vanligtvis glappet inom 1 bågminut.
Torsionsstyvhet:
Det moment som krävs per enhet torsionsvinkel — återspeglar reducerns motstånd mot deformation.
Livslängd:
Den nominella livslängden är vanligtvis 6,000 timmar vid märkmoment och märkhastighet.

S：

Installationsnoggrannhet:
Säkerställ planhet och vinkelräthet hos monteringsytan för att undvika excentriska belastningar.
Det rekommenderas att använda en mätklocka, och hålla vibrationsamplituden inom 0.02 mm.
Val av smörjmedel:
Vanliga smörjmedel inkluderar VIGOGREASE REO.
Standardbytesintervall: 20,000 timmar; förkorta intervallet under högtemperaturförhållanden.


Temperaturhantering:
Yttemperaturen får inte överstiga 60°C.
Om detta överskrids, använd kylåtgärder eller reducera driften.
Drift vid liten vinkel:
När rotationsvinkeln är mindre än 10°, kan smörjningen vara otillräcklig — kontakta tillverkaren.
Åtdragning av bultar:
Använd tallriksfjäderbrickor och insexbultar, åtdragna till standardmoment för att förhindra lossning.

S：

När du väljer en RV-reducerare, beakta installationsorientering, konstruktionsform, driftsförhållanden, och miljö.
Beräkna lasttröghet och konstant vridmoment, fastställ driftläge, och bestäm accelerations-/decelerationsvridmoment, genomsnittlig hastighet, och genomsnittligt lastvridmoment.
Slutligen, beräkna det erforderliga märkvridmomentet baserat på kraven för livslängd.
För detaljerad vägledning vid val, vänligen kontakta HONPINE för professionell hjälp.
Kontaktinformation
Telefon/WhatsApp: +86 18994329920
E-post: sales@honpine.com

S：

Industrirobotar är det primära tillämpningsområdet för RV-växlar.
De viktigaste fördelarna med en RV-växel inkluderar hög styvhet, hög precision, stort utväxlingsförhållande, och lång livslängd — vilket gör den oersättlig, särskilt i robotleder för tunga laster.
Den grundläggande funktionen hos en RV-växel är att omvandla motorns höghastighetsutgång med lågt vridmoment till låg hastighet, hög vridmomentseffekt, vilket säkerställer exakt rörelsekontroll.
Överföringsnoggrannheten kan vanligtvis nå bågsekundsnivåer, och livslängden överstiger vanligtvis 10,000 timmar.

S：

HONPINE RV-växelreducerare uppnår exceptionell precision, styvhet och hållbarhet genom avancerad optimering av tandprofil och konstruktionsteknik.
Dess kärnteknologier inkluderar:
Optimerad tanddesign för cykloidväxel
Integrerad husstruktur för högre styvhet och stabilitet
Optimerad lagerkonfiguration för att säkerställa jämn vridmomentsöverföring
Nyckelkomponenter såsom cykloidväxlar och pinrullar är tillverkade av höghållfast legerat stål och speciella kompositmaterial, vilket ger överlägsen styrka, slitstyrka och seghet.
Förbättrad materialprestanda förlänger produktens livslängd avsevärt — med en nominell livslängd som överstiger 15,000 timmar, vilket uppfyller kraven för avancerade robotapplikationer.
HONPINEs optimerade värmebehandlingsprocess förbättrar ytterligare komponenternas hårdhet och stabilitet, minskar slitagetakten och minimerar prestandaförsämring vid kontinuerlig drift.
