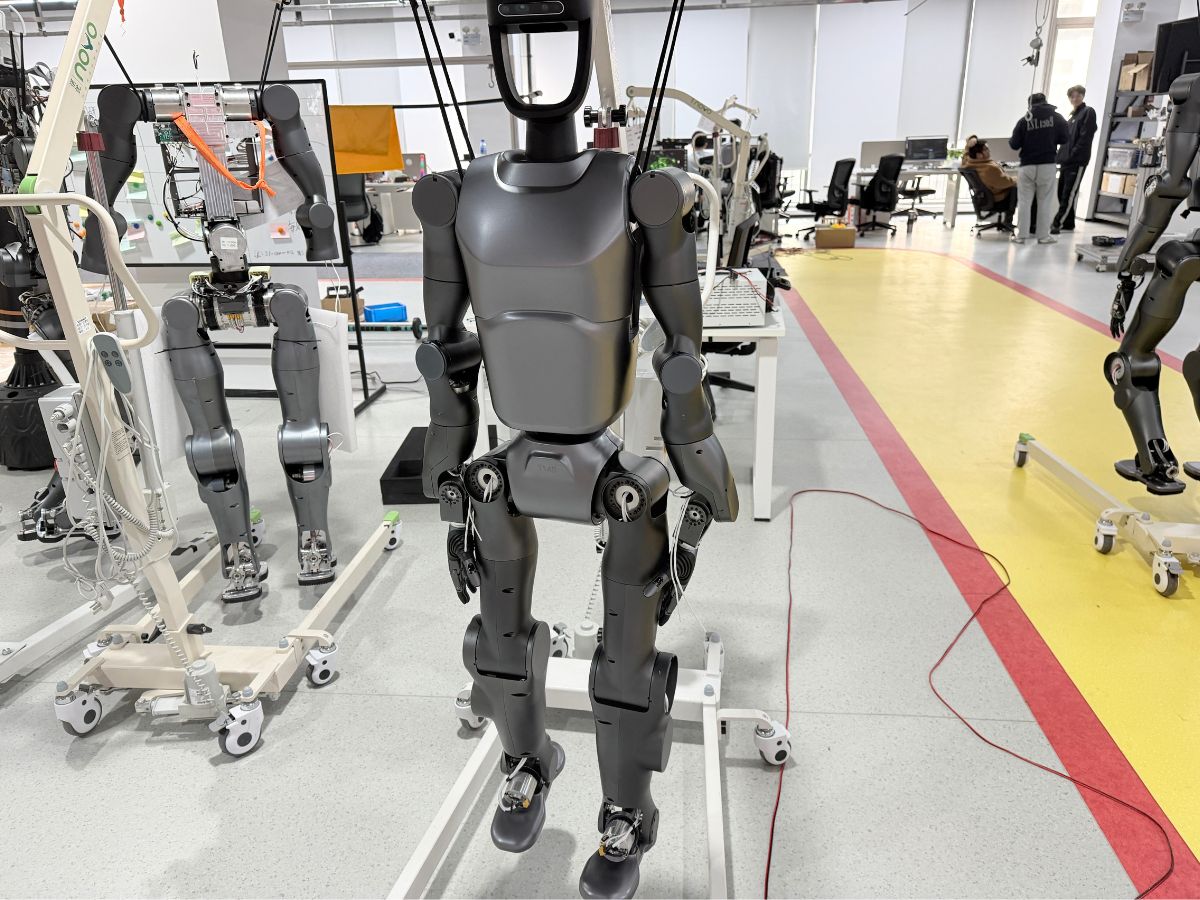

Ledmotor för humanoida robotar: Varför ledkonstruktionen är viktigare än motoreffekten

En humanoidrobot uppnår inte bättre prestanda enbart genom att använda en kraftfullare motor. Den verkliga tekniska utmaningen är att omvandla begränsad elektrisk effekt, mekaniskt utrymme och robotens totala vikt till kontrollerade, exakta och tillförlitliga led­rörelser.

Enledmotor för humanoidrobotarär därför mycket mer än en elmotor. Det är ett integrerat rörelsesystem där motor, växel, encoder, drivare, lagersystem, broms och mekaniskt hus samverkar för att uppfylla kraven för en specifik robotled.

Allteftersom humanoidrobotar går från prototyper mot kommersiell produktion fokuseras utvecklingen av aktuatorer allt mer på den övergripande balansen mellan vridmoment, hastighet, vikt, storlek, precision, verkningsgrad, termiska egenskaper och styrrespons, snarare än på att enbart maximera motoreffekten.

En ledmotor för humanoidrobotar är en systemnivåmässig avvägning

Ett av de vanligaste misstagen vid jämförelse avaktuatorer för humanoidrobotarär att fokusera på en enda specifikation, särskilt maximalt vridmoment. En aktuator som kan leverera 300 Nm är inte nödvändigtvis ett bättre val än en som levererar 200 Nm, om den är betydligt tyngre, större eller mindre effektiv.

Vikten är särskilt viktig i humanoidrobotar eftersom roboten måste bära och förflytta sina egna aktuatorer. En tyngre axelaktuator ökar armens tröghet, medan en tyngre benaktuator ökar belastningen som höft- och knälederna måste kontrollera.

Samma princip gäller för transmissionskonstruktionen. En hög utväxling kan ge högt utgående vridmoment från en relativt kompakt motor, men den påverkar också bakdrivbarhet, verkningsgrad, reflekterad tröghet och dynamisk respons.

Därför är den rätta frågan inte enbart hur mycket vridmoment en aktuator kan producera. Ingenjörer måste fastställa om ledmotorn för humanoidrobotar kan leverera erforderligt vridmoment och erforderlig hastighet inom den tillgängliga vikten, volymen, termiska kapaciteten och styrbandbredden för den aktuella leden.

Varför är vridmomenttäthet viktigare än maximalt vridmoment?

Traditionell industriell utrustning kan ofta rymma en större motor eller växellåda när ytterligare vridmoment krävs. Humanoidrobotar har betydligt striktare begränsningar eftersom varje aktuator blir en del av robotens rörliga massa.

Det gör vridmomenttätheten särskilt viktig. I stället för att endast se till det absoluta utgående vridmomentet måste ingenjörer beakta hur mycket användbart vridmoment en aktuator kan leverera i förhållande till sin vikt och volym.

Hög vridmomenttäthet är särskilt värdefull i axel-, armbågs-, handleds- och andra kompakta humanoidleder där det tillgängliga installationsutrymmet är begränsat. En kompakt aktuator som levererar tillräckligt vridmoment kan bidra till att minska robotens massa samtidigt som den erforderliga rörelseförmågan bibehålls.

Detta är en av anledningarna till att arkitekturer som kombinerar ramlösa vridmomentmotorer, precisa harmoniska växlar och integrerade återkopplingssystem får allt större uppmärksamhet inom humanoidrobotik. Målet är inte enbart att göra motorn starkare, utan att erhålla mer användbart ledvridmoment från ett mindre mekaniskt paket.

Växeln gör mer än att öka vridmomentet

En växel beskrivs ofta helt enkelt som en komponent som minskar motorns hastighet och ökar det utgående vridmomentet. Även om detta är tekniskt korrekt beskriver det inte fullt ut dess betydelse i en humanoidled.

Utväxlingen och växelns arkitektur påverkar flera egenskaper hos leden, bland annat utgående hastighet, vridmoment, glapp, mekanisk styvhet, verkningsgrad, bakdrivbarhet, reflekterad tröghet och dynamisk respons.

Exempelvis kan en högre utväxling göra det möjligt för en relativt liten motor att generera högt utgående vridmoment. Den högsta tillgängliga utväxlingen är dock inte nödvändigtvis det bästa valet för varje led.

En precis handledsled kan prioritera lågt glapp, kompakta dimensioner och noggrann positionering, medan en dynamisk benled kan lägga större vikt vid utgående hastighet, verkningsgrad, kontinuerligt vridmoment, termiska egenskaper och dynamisk respons.

Växeln bör därför väljas utifrån den specifika humanoidledens rörelseprofil och driftförhållanden, i stället för att helt enkelt välja den högsta utväxlingen.

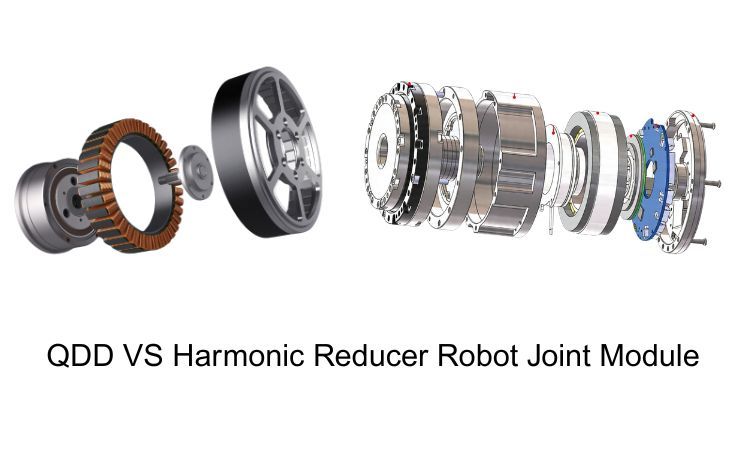

Harmoniska växlar och QDD löser olika aktuatorproblem

Jämförelsen mellan aktuatorer baserade på harmonic drive och QDD, det vill säga aktuatorer med quasi-direktdrift, förenklas ofta till frågan om vilken teknik som är bäst. I verkligheten representerar de olika angreppssätt på avvägningen mellan motor och transmission.

Aktuatorer baserade på harmonisk växel

En harmonisk växel använder en relativt hög utväxling för att omvandla motorns hastighets- och vridmomentsegenskaper till de utgående kraven för en robotled. Denna arkitektur kan ge hög vridmomenttäthet, lågt glapp, hög positioneringsprecision och kompakt konstruktion.

Dessa egenskaper gör harmonisk transmission särskilt attraktiv för precisa robotleder där utrymme, noggrannhet och utgående vridmoment är viktiga.

QDD-aktuatorer

QDD-arkitekturer använder i regel en relativt låg utväxling tillsammans med en motor med hög vridmomenttäthet. Konstruktionen lägger större vikt vid att bevara motorns dynamik, bakdrivbarhet och styrrespons.

Den meningsfulla tekniska frågan är därför inte om harmoniska växlar eller QDD-aktuatorer generellt är bättre. Den mer användbara frågan är vilken transmissionsarkitektur som ger rätt balans mellan vridmoment, hastighet, bakdrivbarhet, verkningsgrad och styrrespons för en viss humanoidled.

Varför behöver olika humanoidleder olika aktuator­konstruktioner?

En humanoidrobot kan innehålla dussintals aktiverade frihetsgrader, men det betyder inte att varje led bör använda exakt samma aktuator.

Olika leder arbetar under mycket olika mekaniska förhållanden.

En höftled kan kräva högt kontinuerligt vridmoment, högt toppvridmoment och hög termisk kapacitet. En handledsled kan lägga större vikt vid kompakta dimensioner, lågt glapp, positioneringsnoggrannhet och ihålig kabeldragning. En fingerled kan prioritera extremt liten diameter och låg vikt eftersom aktuatorns storlek direkt påverkar robot handens totala dimensioner och fingerfärdighet.

Att använda en överdimensionerad aktuatorarkitektur i hela roboten kan därför öka onödig vikt och kostnad.

Ett effektivare tillvägagångssätt är att utveckla eller välja ledanpassade aktuatorplattformar utifrån krav på vridmoment, hastighet, storlek, arbetscykel och styrning. På så sätt kan robottillverkare optimera hela roboten i stället för att tvinga varje led att använda samma specifikation.

Termiska egenskaper kan vara viktigare än toppvridmoment

Toppvridmoment är en av de enklaste specifikationerna att jämföra mellan aktuatorprodukter, men humanoidrobotar arbetar inte kontinuerligt vid toppvridmoment.

Gång, stående, hukande, bärande av föremål, klättring och hantering av verktyg kräver att lederna arbetar upprepade gånger över tid. Därför är kontinuerligt vridmoment och termiska egenskaper särskilt viktiga.

En aktuator kan leverera ett mycket högt toppvridmoment under en kort period, men om motorn, drivaren eller växeln når sina termiska gränser under kontinuerlig drift har denna toppspecifikation begränsat praktiskt värde.

Utmaningen blir ännu större när motor, växel, drivare och återkopplingskomponenter integreras i en kompakt ledmodul. Mindre tillgängligt utrymme kan göra värmeavledningen svårare.

Av denna anledning bör ingenjörer som utvärderar en ledmotor för humanoidrobotar inte bara beakta toppvridmoment, utan även kontinuerligt vridmoment, arbetscykel, termiskt motstånd, kylmetod och arbetstemperatur.

Styrbandbredden påverkar hur en humanoidrobot rör sig

En annan viktig egenskap är styrbandbredden. Två aktuatorer med liknande värden för vridmoment och hastighet kan ge helt olika rörelseegenskaper eftersom deras transmissions-, återkopplings- och styrarkitekturer kan reagera olika på förändringar i belastning och rörelse.

Humanoidrobotar reagerar kontinuerligt på förändringar i kroppens acceleration, yttre störningar, kontaktkrafter och balansförhållanden. Leden behöver därför mer än noggrann positionsstyrning. Den måste också reagera snabbt på förändringar i vridmoment, hastighet och position.

Detta gör sambandet mellan utväxling, encoderåterkoppling, bakdrivbarhet, drivrespons och styrbandbredd allt viktigare.

För dynamiska humanoidtillämpningar bör aktuatorns prestanda därför inte bara utvärderas utifrån hur mycket vridmoment leden kan producera, utan även utifrån hur snabbt och exakt leden kan ändra sitt rörelse- och vridmomentstillstånd.

Integration handlar om mer än att spara utrymme

Integrerad aktuatorkonstruktion framhålls ofta enbart eftersom den minskar installationsutrymmet. Även om kompaktitet är viktigt ger systemintegration ytterligare fördelar.

När motor, växel, encoder, drivare, broms, lager och hus konstrueras som ett enda ledsystem kan gränssnitten mellan komponenterna optimeras från början.

Encodern kan placeras utifrån ledens faktiska återkopplingskrav. Drivaren kan anpassas till motorns elektriska egenskaper. Huset kan utformas samtidigt för lagerstöd, strukturell styvhet, värmeavledning, motorinfästning och kabeldragning.

Detta skapar en viktig skillnad mellan att helt enkelt montera komponenter och att konstruera ett integrerat ledsystem.

För humanoidrobotar kan det senare tillvägagångssättet bidra till att minska den mekaniska komplexiteten samtidigt som konstruktion, tillförlitlighet och systemets övergripande prestanda förbättras.

Varför är konstruktion med ihålig axel viktig i humanoidrobotar?

Humanoidrobotar innehåller ett stort antal kraftkablar, encod kablar, kommunikationsledningar och sensoranslutningar. Dessa kablar måste röra sig tillsammans med robotens leder under upprepade rotationscykler.

Extern kabeldragning kan orsaka böjning, spänning, slitage och störningar, särskilt runt leder som rör sig kontinuerligt.

En arkitektur med ihålig axel gör det möjligt att dra kablar genom transmissionens centrum. Detta kan förenkla den interna kabeldragningen och minska störningar runt axel-, handleds- och andra rotationsleder.

Därför bör en ledmotor med ihålig harmonisk växel inte betraktas enbart som en lösning för konstruktionens paketering. Konstruktionen med ihålig axel kan påverka robotens interna kabelarkitektur, monteringsprocess, underhållskrav och övergripande mekaniska layout.

Högre utväxling innebär inte automatiskt högre precision

En annan vanlig missuppfattning är att en högre utväxling automatiskt skapar en mer precis humanoidled.

En hög utväxling kan öka det utgående vridmomentet och förbättra den effektiva vinkelupplösningen vid ledens utgång, men den påverkar också bakdrivbarhet, verkningsgrad, reflekterad tröghet och dynamisk respons.

Det korrekta tillvägagångssättet är därför att först fastställa ledens krav på utgående vridmoment, utgående hastighet, rörelseomfång och styrningsegenskaper och därefter välja en lämplig utväxling.

Detta är särskilt viktigt vid jämförelse av aktuatorer baserade på harmonisk växel med QDD-arkitekturer med låg utväxling. Olika leder kan kräva mycket olika kombinationer av vridmomenttäthet, precision, dynamisk respons och interaktionsförmåga.

Framtidens ledmotorer för humanoidrobotar blir mer tillämpningsspecifika

Humanoidrobotikens framtid kommer sannolikt inte att vara beroende av en universell aktuatorarkitektur för varje led. I stället kommer robottillverkare sannolikt att använda olika aktuatorplattformar som optimerats för olika delar av roboten.

Ledmoduler med högt vridmoment kan utvecklas för höfter och knän, medan kompakta precisa ledmoduler med harmonisk växel kan användas för axlar, armbågar och handleder. Miniatyriserade harmoniska transmissionssystem kan användas i robot händer och fingrar, medan motorarkitekturer med låg utväxling kan föredras i leder där dynamisk respons och bakdrivbarhet är viktigare.

Detta tillämpningsspecifika angreppssätt gör det möjligt för ingenjörer att optimera hela humanoidroboten i stället för att optimera varje led utifrån samma aktuatorspecifikation.

Vad bör ingenjörer jämföra vid val av ledmotor för humanoidrobotar?

Det nominella vridmomentet räcker inte för att utvärdera en ledmotor för humanoidrobotar. Ingenjörer bör betrakta aktuatorn som ett komplett system och jämföra parametrar som förhållandet mellan vridmoment och vikt, förhållandet mellan vridmoment och volym, kontinuerligt vridmoment och toppvridmoment, utgående hastighet, utväxling, glapp, bakdrivbarhet, styrbandbredd, termisk kapacitet, encoderkonfiguration, ledstyvhet, storlek på ihåligt centrum, bromskonfiguration, kommunikationsgränssnitt och ledens totala vikt.

Exempelvis är en aktuator på 200 Nm inte automatiskt bättre än en aktuator på 100 Nm. Om aktuatorn på 200 Nm väger dubbelt så mycket och kräver mer komplex termisk hantering kan den lättare aktuatorn ge en bättre helhetslösning för roboten.

Den bästa aktuatorn är därför den som ger erforderlig prestanda inom den aktuella ledens mekaniska och elektriska begränsningar.

HONPINE: Utvecklar leden som ett komplett rörelsesystem

För HONPINE är en ledmotor för humanoidrobotar mer än en motor kombinerad med en växel. Målet är att utveckla ett integrerat rörelsesystem utifrån robotledens krav.

HONPINE's robotledslösningar kan integrera tekniker som ramlösa vridmomentmotorer, harmoniska växlar, encodrar, bromsar, drivare och sensorer i kompakta aktuatorarkitekturer.

Detta integrerade angreppssätt gör det möjligt att utveckla olika ledmoduler utifrån olika krav på vridmoment, hastighet, vikt, storlek, precision och styrrespons.

För humanoidrobotar är denna skillnad viktig. Målet är inte enbart att installera en starkare motor, utan att skapa en led som ger rätt kombination av kraft, transmission, återkoppling och styrning för sin specifika position i roboten.

Slutsats: Den bästa ledmotorn för humanoidrobotar är inte bara den starkaste

Humanoidrobotiken förändrar hur ingenjörer utvärderar motorer och aktuatorer.

I stället för att endast fråga ”Hur mycket vridmoment kan den här motorn producera?” måste ingenjörer allt oftare fråga hur effektivt den kompletta leden kan omvandla elektrisk kraft till exakta, styrbara och repeterbara mekaniska rörelser.

En högpresterande ledmotor för humanoidrobotar måste därför balansera vridmomenttäthet, utväxling, precision, bakdrivbarhet, styrbandbredd, termiska egenskaper, vikt och integration.

En harmonisk växel kan vara rätt lösning för en led, medan en QDD-arkitektur kan vara lämpligare för en annan. En miniatyriserad harmonisk transmission kan vara mer värdefull för ett robotfinger än maximalt vridmoment, medan kontinuerligt vridmoment och termisk kapacitet kan vara viktigare för en höft- eller knäled.

Det finns ingen enskild aktuator som är bäst för varje humanoidled. Den bästa lösningen är den aktuatorarkitektur som motsvarar kraven för den specifika leden.

Detta tillämpningsspecifika angreppssätt på systemnivå kommer att bli allt viktigare när humanoidrobotar går från demonstrationsprototyper mot tillförlitliga, lätta och kommersiellt skalbara produkter.
