Miniatyrharmonisk växel för små robotarmar och stationära 6-axliga robotar

Utvecklingen av mindre och lättare robotsystem skapar nya krav på robotledskomponenter. Små robotarmar, stationära robotarmar och kompakta 6-axliga robotarmar används i allt större utsträckning inom elektronikmontering, laboratorieautomation, utbildning, forskning och andra utrymmesbegränsade tillämpningar. Dessa robotar behöver kunna röra sig i flera axlar utan att bli för stora eller för tunga för sin avsedda arbetsyta.

En liten 6-axlig robotarm använder vanligtvis sex roterande leder för att styra både positionen och orienteringen av sin ändeffektor. Denna arkitektur ger roboten utmärkt flexibilitet, men den gör också leddesignen mer utmanande. Varje led måste ge tillräckligt utgående vridmoment och positioneringsnoggrannhet samtidigt som dess storlek och vikt hålls under kontroll.

För denna typ av robotarm är reduceraren mer än en enkel transmissionskomponent. Dess storlek, glapp, reduktionsförhållande, momenttäthet och mekaniska konfiguration kan direkt påverka hela robotens design. En miniharmonisk reducerare ger en kompakt transmissionslösning för robotkopplingar som kräver höga reduktionsförhållanden, lågt glapp, hög momenttäthet och, i ihåliga konfigurationer, intern kabeldragning.

För tillverkare som utvecklar små 6-axliga robotarmar, stationära robotarmar, lätta samarbetande robotarmar och kompakt automationsutrustning, gör dessa egenskaper miniharmoniska reducerare särskilt relevanta för modern robotledsdesign.

Varför små robotarmar behöver mini-harmoniska reducerare?

En liten robotarm kan inte bara konstrueras genom att skala ner en konventionell industrirobot. Ju mindre roboten blir, desto viktigare blir förhållandet mellan ledstorlek, ledvikt, motormoment och tillgängligt installationsutrymme.

En typisk 6-axlig robotarm innehåller flera roterande leder anordnade i serie. Ledens vikt bärs av lederna som är placerade närmare basen. Om axel- eller armbågsleden blir onödigt tung kräver lederna uppströms större vridmoment för att flytta roboten. Detta kan leda till större motorer, större strukturella komponenter och en tyngre robot totalt sett.

För en stationär robotarm blir detta problem ännu mer uppenbart eftersom hela systemet måste förbli tillräckligt kompakt för att fungera på en arbetsbänk eller inuti en liten automationscell.

En kompakt reducer med hög momentdensitet kan därför bidra till mer än en mindre växellåda. Den kan hjälpa ingenjörer att minska fogdimensioner, kontrollera robotvikt och optimera den mekaniska strukturen hos den kompletta lilla 6-axliga robotarmen.

Detta är en av de viktigaste anledningarna till att mini-harmoniska reducerare övervägs för kompakta robotkopplingar.

Vad är en mini-harmonisk reducerare för en liten robotarm?

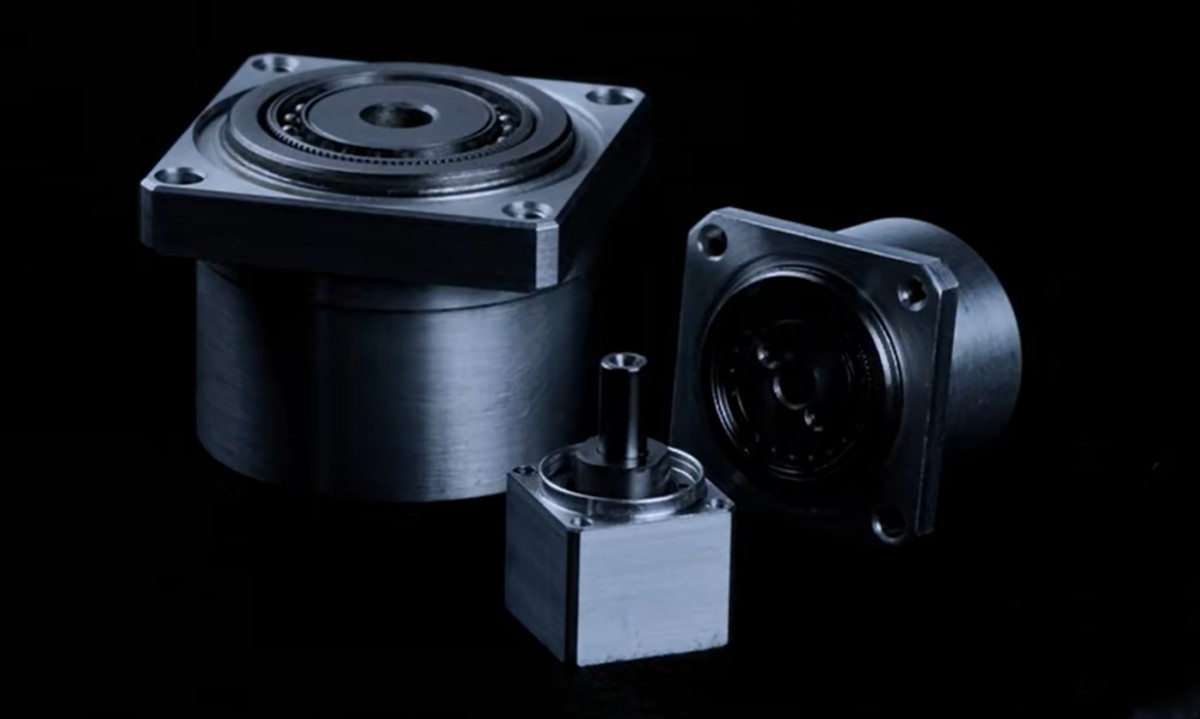

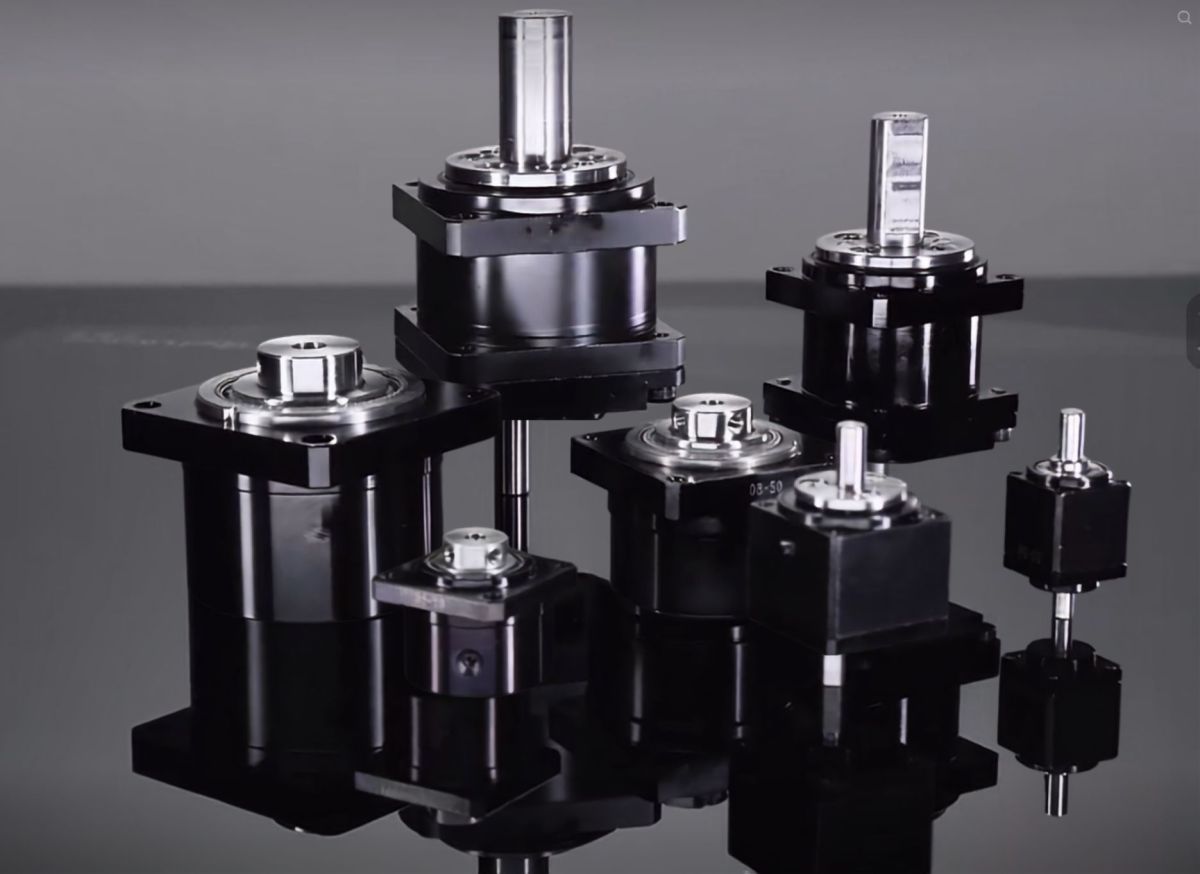

En miniharmonisk reducer är en kompakt precisionsväxellåda baserad på harmonisk transmissionsteknik. Dess primära funktion är att omvandla en motors höga rotationshastighet till en rörelse med lägre hastighet och högre vridmoment för en robotled.

Det höga utväxlingsförhållandet som är tillgängligt från harmonisk transmission gör att en relativt kompakt reducer kan uppnå betydande hastighetsminskning utan att behöva flera växelsteg. Typiska utväxlingsförhållanden för robotapplikationer kan inkludera 30:1, 50:1, 80:1 och 100:1, beroende på den specifika modellen.

För en liten robotarm kan det grundläggande transmissionssystemet bestå av en motor, en miniharmonisk reducerare och en utgående led. I kombination med en ramlös momentmotor, kodare och broms kan reduceraren också bli en del av ett mer integrerat robotledsställdon.

Denna arkitektur är särskilt relevant för små robotarmar, stationära robotarmar, stationära 6-axliga robotar, små samarbetande robotarmar och kompakta robotkopplingar, där tillgängligt installationsutrymme är begränsat och varje komponent måste integreras noggrant.

Viktiga fördelar med mini-harmoniska reducerare för små robotarmar

Kompakt storlek och hög reduktionsförhållande

En av de viktigaste fördelarna med en miniharmonisk reducerare är möjligheten att uppnå ett relativt högt reduktionsförhållande inom en kompakt transmissionsstruktur.

Reduktionsförhållanden som 30:1, 50:1, 80:1 och 100:1 kan göra det möjligt för motorn och reduceraren att uppnå önskad kopplingshastighet och vridmoment utan att förlita sig på flera reduktionssteg.

För en liten 6-axlig robotarm kan en minskning av antalet transmissionssteg förenkla ledstrukturen och bidra till att kontrollera ledens ytterdiameter. Detta är särskilt viktigt för stationära robotarmar, där överdimensionerade leder kan öka det totala fotavtrycket och begränsa det tillgängliga arbetsutrymmet.

En kompakt reducerare med högt utväxlingsförhållande ger därför robotkonstruktörer större frihet att utveckla mindre länkar och mer integrerade fogar.

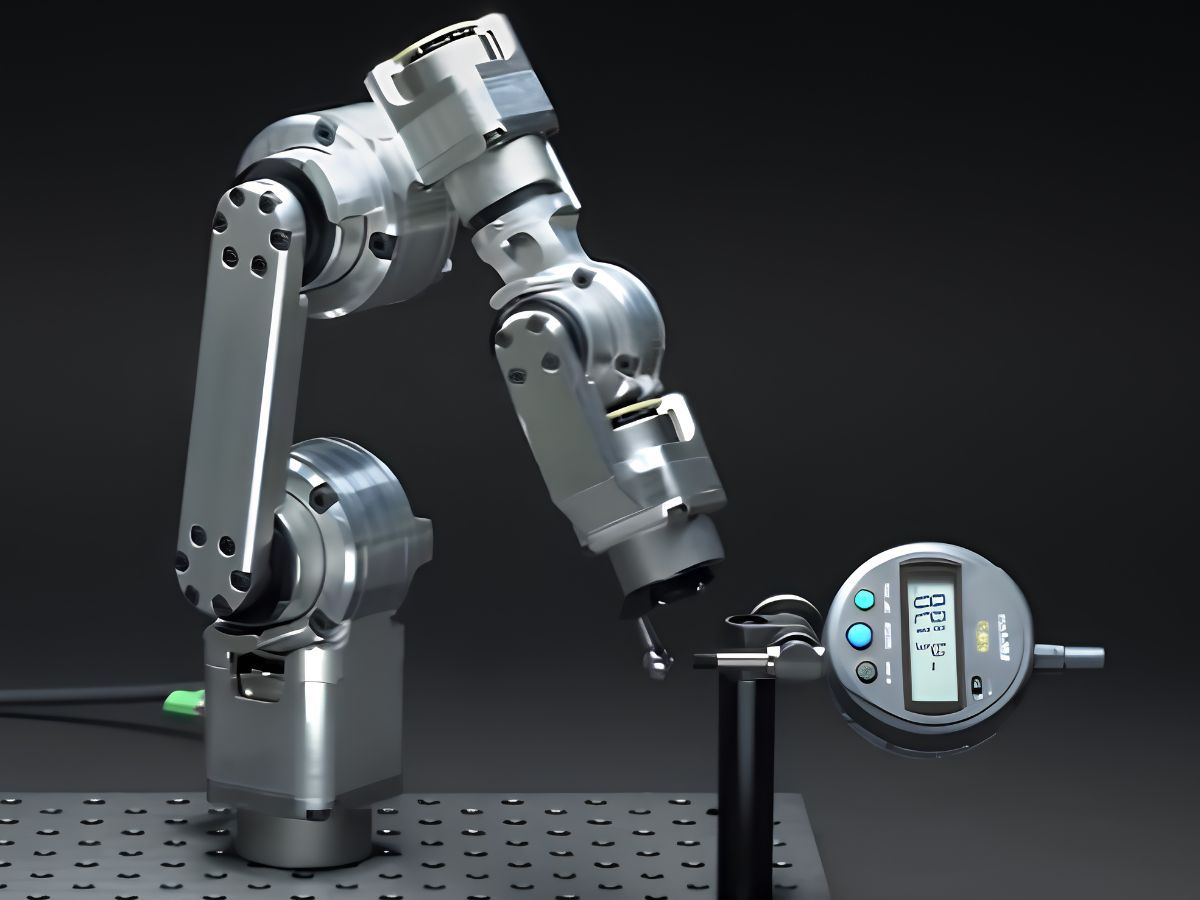

Lågt glapp för exakt robotledsrörelse

Lågt glapp är särskilt viktigt i en sexaxlig robotarm eftersom ändeffektorns slutliga position beror på den koordinerade rörelsen hos flera leder.

Bakslag kan skapa tappad rörelse när rotationsriktningen ändras. Om detta fel uppstår upprepade gånger över flera leder kan det påverka ändeffektorns positioneringsprestanda.

Mini-harmoniska reducerare är konstruerade för precisionsöverföring och kan ge mycket lågt glapp. Beroende på precisionskvalitet och modell kan glappet nå ungefär ≤1 bågminut, med konfigurationer med högre precision tillgängliga på nivån tiotals bågsekunder.

För små 6-axliga robotarmar kan denna egenskap stödja repeterbar positionering och kontrollerad banrörelse i applikationer som kretskortsmontering, skruvdragning, dispensering, lödning, komponenthantering och inspektion.

Hög momentdensitet för lätta robotarmar

För en lättviktsrobot måste utgångsmomentet beaktas tillsammans med ledens vikt och dimensioner.

En reducerare som kan ge det erforderliga vridmomentet i ett kompakt paket gör det möjligt för ingenjörer att kontrollera fogmassan utan att offra robotens mekaniska kapacitet.

Detta är särskilt viktigt för seriekopplade 6-axliga robotarmar. En lättare armbågs- eller handledsled minskar belastningen som bärs av axeln och andra uppströms leder. Som ett resultat kan hela roboten potentiellt optimeras kring mindre motorer, lättare strukturella komponenter och mer kompakta leder.

För stationära robotarmar och lätta samarbetande robotarmar gör detta förhållande mellan ledvikt och robotens totala prestanda vridmomentdensitet till en viktig designfaktor.

Hålaxel för intern kabeldragning

Kabelhantering är en annan viktig faktor att beakta vid utveckling av en liten robotarm.

En sexaxlig robot kan behöva hantera motorkablar, kodarkablar, sensorkablar, pneumatiska slangar och ändeffektoranslutningar. Extern kabeldragning kan öka risken för kabelböjning, vridning, dragning och störningar under kontinuerlig ledrörelse.

En miniharmonisk reducerare med ihålig axel ger en central kanal som kan användas för intern kabel- och slangdragning, beroende på den specifika konfigurationen.

För en stationär robotarm med 6 axlar kan detta förenkla den mekaniska layouten och skapa en renare kopplingsstruktur. Intern kabeldragning minskar också mängden exponerad kabeldragning runt robotarmens utsida, vilket ger tillverkarna större frihet vid design av kompakta robotlänkar och kopplingshöljen.

Koaxialintegration med ramlösa momentmotorer

Den koaxiella ingångs- och utgångskonfigurationen för harmonisk överföring är väl lämpad för robotiska skarvarkitekturer.

När en miniharmonisk reducer kombineras med en ramlös momentmotor kan motorkomponenterna integreras direkt i robotens ledhus istället för att förlita sig på ett konventionellt motorhölje.

Den resulterande fogen kan innefatta motor, reducerare, kodare, broms, lager och hus i en enda kompakt enhet.

Denna metod är särskilt användbar för tillverkare som utvecklar sina egna små robotarmar eftersom leden kan utformas kring det tillgängliga mekaniska utrymmet snarare än att begränsas av de yttre måtten hos en vanlig servomotor.

Mini harmoniska reducerare för små 6-axliga robotarmar

En liten 6-axlig robotarm är en av de mest lämpliga tillämpningarna för en kompakt precisionsreducerare eftersom varje axel kräver kontrollerad rotationsrörelse medan hela den mekaniska strukturen måste förbli lätt.

Sexaxlig konfiguration gör att roboten kan styra både positionen och orienteringen av sin ändeffektor. Detta gör den lämplig för uppgifter där verktyget behöver närma sig ett arbetsstycke från olika riktningar.

Emellertid beror hela robotens prestanda på det kombinerade beteendet hos alla sex leder.

Lågt glapp kan bidra till att bibehålla en jämn positionering. Hög momentdensitet kan bidra till att kontrollera skarvens vikt. Ett högt reduktionsförhållande kan ge den momentmultiplikation som krävs för skarven. En ihålig struktur kan förenkla kabeldragning.

Av denna anledning kan miniharmoniska reducerare spela en viktig roll i den mekaniska arkitekturen hos kompakta sexaxliga robotar.

Mini harmoniska reducerare för stationära robotarmar

Kraven på en stationär robotarm skiljer sig något från kraven på en stor industrirobot.

En robotarm för skrivbordet kan behöva passa på en arbetsbänk, arbeta i en begränsad arbetsyta och vara tillräckligt lätt för att enkelt kunna installeras eller flyttas.

Detta gör kompakt fogdesign särskilt viktig.

En miniharmonisk reducerare kan hjälpa tillverkare att skapa mindre roterande leder utan att offra reduktionsförhållandet och precisionen som krävs för kontrollerad robotrörelse.

Detta gör tekniken relevant för stationära automationssystem, robotarmar för utbildning, laboratorierobotar, forskningsplattformar och kompakt tillverkningsutrustning.

För dessa tillämpningar kan kombinationen av kompakta dimensioner, lågt glapp, hög momenttäthet och intern kabeldragning vara viktigare än extremt hög kontinuerlig utgångshastighet.

Mini-harmoniska reducerare i 3C elektronikautomation

3C-elektronikindustrin är ett viktigt tillämpningsområde för små robotarmar och stationära 6-axliga robotar.

Elektroniktillverkning innebär ofta små komponenter, kompakta arbetsytor, frekventa produktbyten och precisa monteringsoperationer. En sexaxlig robot kan ge den flexibilitet som krävs för att positionera verktyg och komponenter från olika vinklar.

Skruvdragning av kretskort

En liten sexaxlig robot kan bära en skruvmejsel och flytta den mellan olika fästpositioner på ett kretskort eller en elektronisk enhet. Lågt glapp och repeterbar ledrörelse hjälper till att bibehålla en konsekvent verktygspositionering under upprepade operationer.

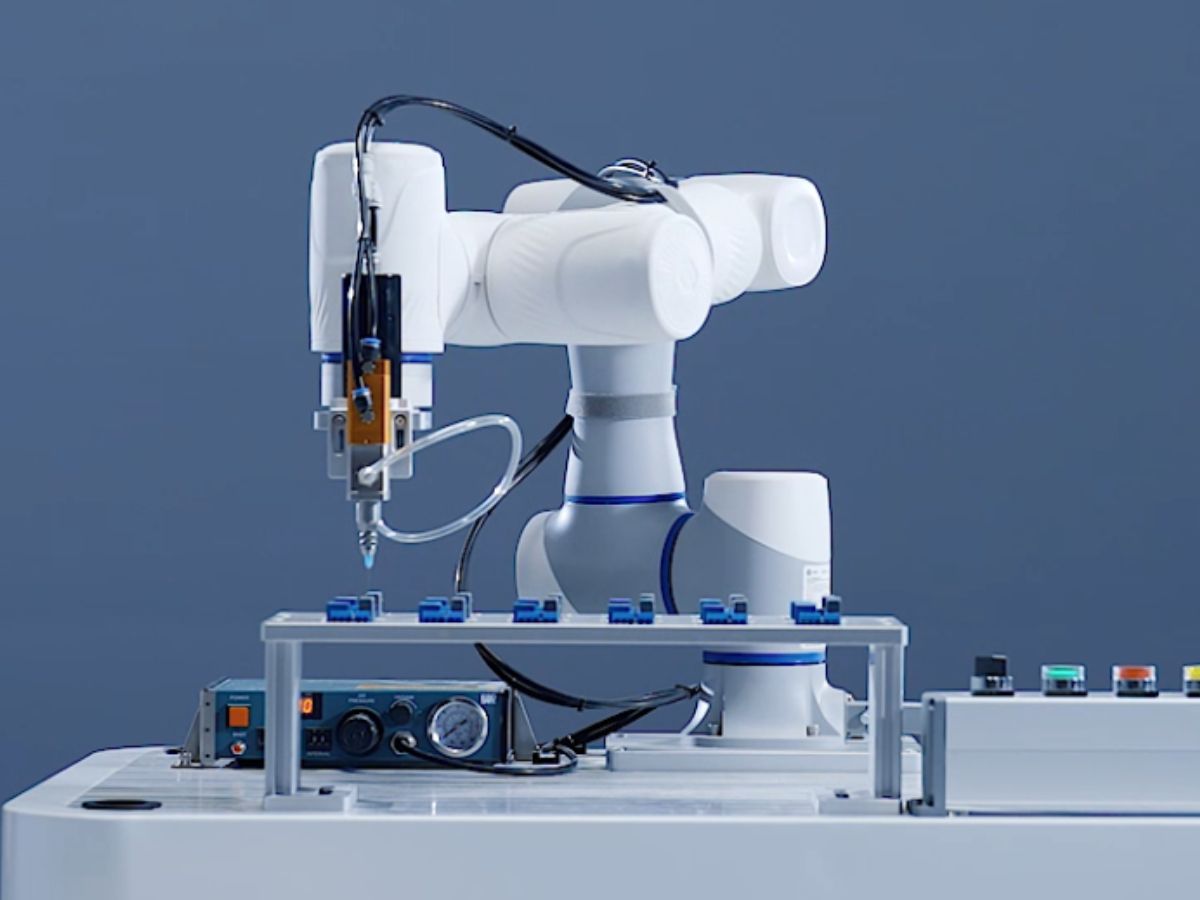

PCB-dispensering

Dispenseringsapplikationer kräver att verktyget följer kontrollerade banor runt elektroniska komponenter. Positioneringsprestandan för varje robotled kan påverka noggrannheten och konsistensen hos dispenseringsbanan.

Lödning

En kompakt sexaxlig robotarm kan placera ett lödverktyg runt ett kretskort och närma sig komponenter från olika orienteringar. Denna flexibilitet är särskilt användbar när arbetsstycket innehåller komponenter på olika platser och i olika orienteringar.

Komponenthantering och montering

Små robotarmar kan utföra pick-and-place och monteringsoperationer i kompakta arbetsstationer. Deras lätta struktur och små leddimensioner gör dem lämpliga för automationssystem där installationsutrymmet är begränsat.

Visuell inspektion

En stationär robotarm kan bära en kamera eller inspektionssensor och röra sig runt en produkt för att ta bilder från olika positioner och vinklar. Sexaxlig rörelse ger större flexibilitet för inspektion än enkla linjära positioneringssystem.

Begränsningar med mini-harmoniska reducerare

En miniharmonisk reducer är inte konstruerad för att vara den bästa transmissionslösningen för alla applikationer. Dess fördelar är mest värdefulla när en robotkoppling kräver kompakthet, precision, hög reduktion och hög momentdensitet.

Stötbelastningar kräver noggrann övervägning

Harmonisk transmission använder ett flexibelt transmissionselement som en del av sin funktionsprincip. Detta möjliggör en kompakt struktur och högt reduktionsförhållande, men allvarliga stötbelastningar och upprepade okontrollerade kollisioner bör noggrant beaktas vid robotdesign.

För en liten samarbetande robot eller stationär robotarm bör reduceraren väljas enligt förväntat nominellt vridmoment, toppmoment, extern belastning, acceleration och kollisionsförhållanden.

Inte primärt avsedd för kontinuerlig höghastighetsutgång

En miniharmonisk reducerare är främst utformad för att ge hög reduktion och exakt utgångsrörelse snarare än kontinuerlig höghastighetsrotation av utgången.

Detta gör den väl lämpad för robotfogar, där motorn vanligtvis arbetar med högre hastighet medan fogen kräver kontrollerad rörelse med lägre hastighet och högre utgående vridmoment.

Applikationer som kräver kontinuerlig höghastighetsrotation av utgången kan kräva en annan transmissionsarkitektur.

Korrekt storlek är fortfarande viktigt

Den kompakta storleken på en miniharmonisk reducerare betyder inte att belastningskraven kan ignoreras.

Robottillverkare bör utvärdera nominellt vridmoment, toppmoment, utgångshastighet, lasttröghet, acceleration, arbetscykel, externa momentbelastningar och driftsmiljö när de väljer reducerare.

För en sexaxlig robot måste reduceraren också utvärderas utifrån ledens position i robotstrukturen eftersom axel-, armbågs- och handledsleder kan utsättas för avsevärt olika belastningar.

Mini harmonisk reducer kontra planetreducer för små robotarmar

Miniharmoniska reducerare och planetväxlar kan båda användas i robotrörelsesystem, men deras mekaniska egenskaper skiljer sig åt.

För små robotarmar och stationära 6-axliga robotar är en miniharmonisk reducer särskilt attraktiv när konstruktionen prioriterar kompakta fogdimensioner, höga reduktionsförhållanden, lågt glapp och hög momenttäthet.

En planetväxellåda kan vara fördelaktig när applikationen lägger större vikt vid höghastighetsdrift, effektivitet eller specifika lastegenskaper.

Valet bör därför baseras på robotens faktiska krav snarare än att anta att en transmissionstyp är universellt bättre.

För en kompakt sexaxlig robotkoppling som kräver ett högt utväxlingsförhållande och mycket lågt glapp inom ett begränsat installationsutrymme kan en miniharmonisk reducer ge en stark passform. För applikationer som kräver kontinuerlig höghastighetsutgång eller olika transmissionsegenskaper kan en planetväxel vara mer lämplig.

När ska du välja en mini-harmonisk reducerare för en liten robotarm?

En miniharmonisk reducerare är värd att överväga när robotleden behöver kombinera ett kompakt mekaniskt hölje med precisionsrörelse och högt utgående vridmoment.

Det är särskilt relevant vid utveckling av en liten 6-axlig robotarm, en stationär robotarm eller en lättviktig kollaborativ robotarm där leddiameter och vikt direkt påverkar den övergripande robotdesignen.

Det är också en stark kandidat när roboten kräver lågt glapp för repeterbar positionering, ett högt reduktionsförhållande i ett kompakt paket eller en ihålig struktur för intern kabeldragning.

För tillverkare som utvecklar en integrerad robotkoppling med en ramlös momentmotor, kodare och broms kan Mini Harmonic Reducer också fungera som den centrala precisionstransmissionskomponenten.

Slutsats

Utvecklingen av små robotarmar, stationära robotarmar och små 6-axliga robotarmar förändrar kraven för robotledsöverföringar. En kompakt robotarm behöver mer än tillräckligt med utgående vridmoment. Dess leder måste balansera storlek, vikt, precision, utväxlingsförhållande, kabeldragning och mekanisk integration.

En miniharmonisk reducer uppfyller dessa krav genom en kompakt transmissionsstruktur, högt reduktionsförhållande, lågt glapp, hög momenttäthet, koaxial konfiguration och hålaxelalternativ i lämpliga modeller.

För små sexaxliga robotar kan dessa egenskaper hjälpa tillverkare att utveckla kompakta och lätta fogar utan att offra den precision som krävs för applikationer som 3C-elektronikmontering, skruvdragning av kretskort, dispensering, lödning, komponenthantering och visuell inspektion.

Tekniken har begränsningar. Svåra stötbelastningar, krav på kontinuerlig hög hastighet och krävande externa belastningar kräver noggrann teknisk utvärdering och lämplig dimensionering. En miniövertonsreducerare bör därför väljas utifrån robotens fullständiga driftsförhållanden snarare än enbart dess fysiska dimensioner.

För tillverkare som vill bygga kompakta robotkopplingar för små 6-axliga robotarmar och stationära robotarmar, gör kombinationen av kompakt storlek, lågt glapp, hög momenttäthet och intern kabeldragning Mini Harmonic Reducer till en praktisk precisionsöverföringslösning.
