Varför behöver lasersvetsningssystem med stråloscillation en högprecisions harmonisk rotationsaktuator?

Introduktion

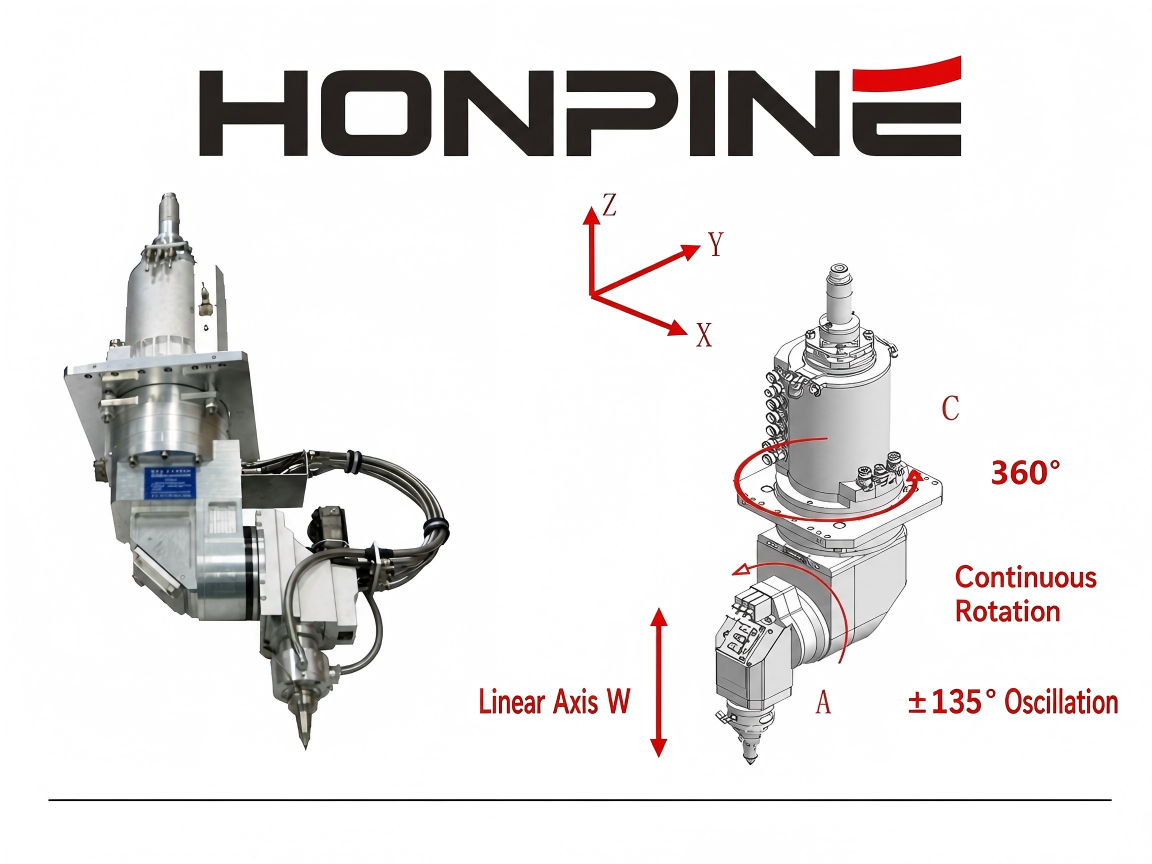

Lasersvetsning med vobbling används i allt högre grad i automatiserad svetsutrustning eftersom kontrollerad stråloscillation kan bidra till att förbättra svetsbredd, spaltolerans, värmefördelning och stabiliteten i smältbadet. Att uppnå en konsekvent vobblingsbana handlar dock inte enbart om lasereffekt eller svetsparametrar. Det mekaniska rörelsesystemet inuti vobblingssvetshuvudet spelar också en viktig roll.

När ett laservobblingshuvud använder en mekanisk rotationsmekanism för att skapa stråloscillation måste ställdonet upprepade gånger accelerera, bromsa och reversera den roterande lasten samtidigt som exakt vinkelrörelse bibehålls. Om transmissionssystemet har för stort glapp, otillräcklig styvhet, dålig dynamisk respons eller otillräcklig lastkapacitet kan den faktiska strålbanan avvika från den programmerade banan.

Detta blir särskilt viktigt i automatiserade lasersvetsapplikationer såsom batteritillverkning, EV-komponenter, bussbarsvetsning, precisionselektronik, medicintekniska produkter och robotsvetssystem, där svetsens konsekvens beror på repeterbar strålpositionering.

Ettharmoniskt rotationsställdonkombinerar en motor med en harmonisk transmission med hög utväxling och kan integrera lager, givare och andra återkopplingskomponenter i en kompakt rotationsrörelsemodul. För mekaniska laservobblingshuvuden som kräver lågt glapp, hög vridmomentsdensitet, hög styvhet och exakt rotationspositionering kan denna typ av ställdon erbjuda en praktisk rörelselösning.

Nyckelfrågan är därför inte enbart hur laserstrålen ska fås att vobbla.

Det handlar om hur strålen kan fås att vobbla exakt, repeterbart och konsekvent under verkliga mekaniska belastningar.

Varför behöver ett laservobblingshuvud exakt rotationsrörelse?

I ett mekaniskt drivet laservobblingshuvud ansvarar rotationsställdonet för att styra rörelsen hos mekanismen som ändrar laserstrålens position.

Till skillnad från en enkel kontinuerlig rotationsapplikation kan en vobblingsmekanism upprepade gånger ändra riktning enligt en programmerad bana. Cirkulära, åttaformade, oändlighets-, spiralformade och tvärgående banor kräver alla kontrollerad vinkelrörelse.

Under denna process kan ställdonet utsättas för kontinuerlig acceleration och retardation, dynamiskt vridmoment, tröghetslaster, vibrationer och mekaniska reaktionskrafter.

Rörelsesystemet måste därför upprätthålla:

• Exakt vinkelpositionering

• Lågt glapp vid riktningsändring

• Hög vridstyvhet

• Stabil dynamisk respons

• Tillräckligt kontinuerligt vridmoment och toppvridmoment

• Repeterbar rörelse

• Kompakta installationsmått

Av denna anledning bör valet av rotationsställdon behandlas som en del av lasersystemets konstruktion, snarare än enbart som ett motorvalsproblem.

Vad händer när rotationsrörelsesystemet inte är tillräckligt exakt?

Relationen mellan ställdonet och laserstrålen är direkt.

Om rotationsutgången rör sig annorlunda än den kommenderade banan kommer även den optiska mekanism som drivs av ställdonet att röra sig annorlunda. Detta kan förändra den faktiska strålbanan och därmed fördelningen av laserenergi i svetszonen.

Exempelvis kan för stort glapp bli särskilt märkbart när vobblingsbanan upprepade gånger ändrar riktning. Styrsystemet kan kommendera en omedelbar riktningsändring, medan den mekaniska utgången upplever en liten förlorad rörelse innan lasten börjar röra sig i motsatt riktning.

Detta kan påverka noggrannheten hos:

• Vobblingsamplitud

• Strålbana

• Oscillationssymmetri

• Positionsrepeterbarhet

• Energifördelning

• Konsekvent svetsbredd

Vid automatiserad svetsning i hög volym kan dessa små mekaniska avvikelser ackumuleras till processvariationer.

Ett rotationsställdon med hög precision bidrar därför till att skapa en mer förutsägbar relation mellan den programmerade banan och den faktiska mekaniska rörelsen.

Varför är lågt glapp viktigt för laservobblingsmekanismer？

Laservobblingsrörelse innebär ofta riktningsändringar.

Detta är särskilt tydligt i åttaformade, oändlighetsformade, sinusformade och tvärgående banor.

Varje gång rörelseriktningen ändras kan varje mekaniskt spel i transmissionen påverka förhållandet mellan motorrotation och utgående rörelse.

En harmonisk transmission är konstruerad för att ge extremt lågt glapp, vilket gör den lämplig för applikationer där exakt reverserande rörelse krävs.

För ett laservobblingshuvud kan lågt glapp bidra till att upprätthålla:

Kommenderad rörelse → Rotationsutgång → Optisk rörelse → Strålbana

med mindre mekanisk osäkerhet mellan varje steg.

Detta är särskilt värdefullt när svetsprocessen kräver en stabil vobblingsamplitud eller en repeterbar strålbana över tusentals eller miljontals driftcykler.

Varför är hög vridmomentsdensitet viktig i ett laservobblingshuvud？

Ett lasersvetshuvud har begränsat invändigt utrymme.

Samtidigt kan den mekaniska vobblingsmekanismen behöva driva optiska komponenter, speglar, linsenheter, roterande strukturer eller andra mekaniska laster.

Utmaningen är därför att generera tillräckligt utgående vridmoment utan att avsevärt öka svets huvudets storlek och vikt.

Ett harmoniskt rotationsställdon kan kombinera en kompakt motor med en hög utväxling för att producera relativt högt utgående vridmoment från ett litet installationsutrymme.

Detta är särskilt användbart när den mekaniska vobblingsmekanismen har:

• En relativt stor roterande last

• Hög lasttröghet

• Frekvent acceleration och retardation

• Begränsat installationsutrymme

• Strikta viktkrav

Till exempel kan det tillgängliga mekaniska utrymmet i ett automatiserat lasersvetshuvud för EV-batterikomponenter begränsas av den optiska vägen, skyddsstrukturen, kylsystemet och komponenter för gastillförsel. Ett kompakt integrerat rotationsställdon kan minska det utrymme som krävs av rörelsemodulen.

Hög styvhet för snabba ändringar av strålens riktning

Vridmomentet ensamt avgör inte prestandan hos en vobblingsmekanism.

När ställdonet snabbt accelererar och reverserar en roterande last utsätts det mekaniska systemet för dynamiska krafter. Om transmissionen eller den bärande strukturen inte är tillräckligt styv kan deformation och vibrationer påverka den faktiska utgångspositionen.

Detta kan vara viktigt vid högfrekvent vobblingssvetsning.

Ett harmoniskt rotationsställdon med hög styvhet kan bidra till att bibehålla utgångsmekanismens position under dynamiska belastningar.

Målet är inte enbart att nå en hög rotationshastighet.

Målet är att upprätthålla stabil och repeterbar vinkelrörelse medan lasten accelererar, bromsar och reverserar.

Denna skillnad är viktig vid val av ställdon för ett laservobblingssystem.

Harmoniskt rotationsställdon som en integrerad rörelselösning

En av fördelarna med ett harmoniskt rotationsställdon är att motorn och transmissionen är konstruerade som ett integrerat rotationsrörelsesystem.

Beroende på produktarkitekturen kan ställdonet även inkludera:

• Harmonisk reduktionsmekanism

• Utgående lager

• Givare

• Motor

• Återkopplingsgränssnitt

• Hus

• Broms- eller säkerhetsfunktioner

Jämfört med att bygga en rotationsaxel av en separat motor, växellåda, koppling, lager, givare och hus kan ett integrerat ställdon förenkla den mekaniska konstruktionen.

Detta kan vara särskilt värdefullt för tillverkare av lasersvetshuvuden som utvecklar kompakt och modulär utrustning.

I stället för att konstruera kring flera oberoende komponenter kan ställdonet bli en standardiserad rotationsmodul i vobblingsmekanismen.

Harmoniskt rotationsställdon för olika laservobblingsmekanismer

En stor fördel med att använda ett programmerbart rotationsställdon är att samma rörelseplattform kan stödja olika strålbanor genom programvara och styrparametrar.

Exempelvis kan ett mekaniskt vobblingshuvud konstrueras kring ett rotationsställdon och sedan programmeras för att generera olika rörelseprofiler beroende på svetsapplikationen.

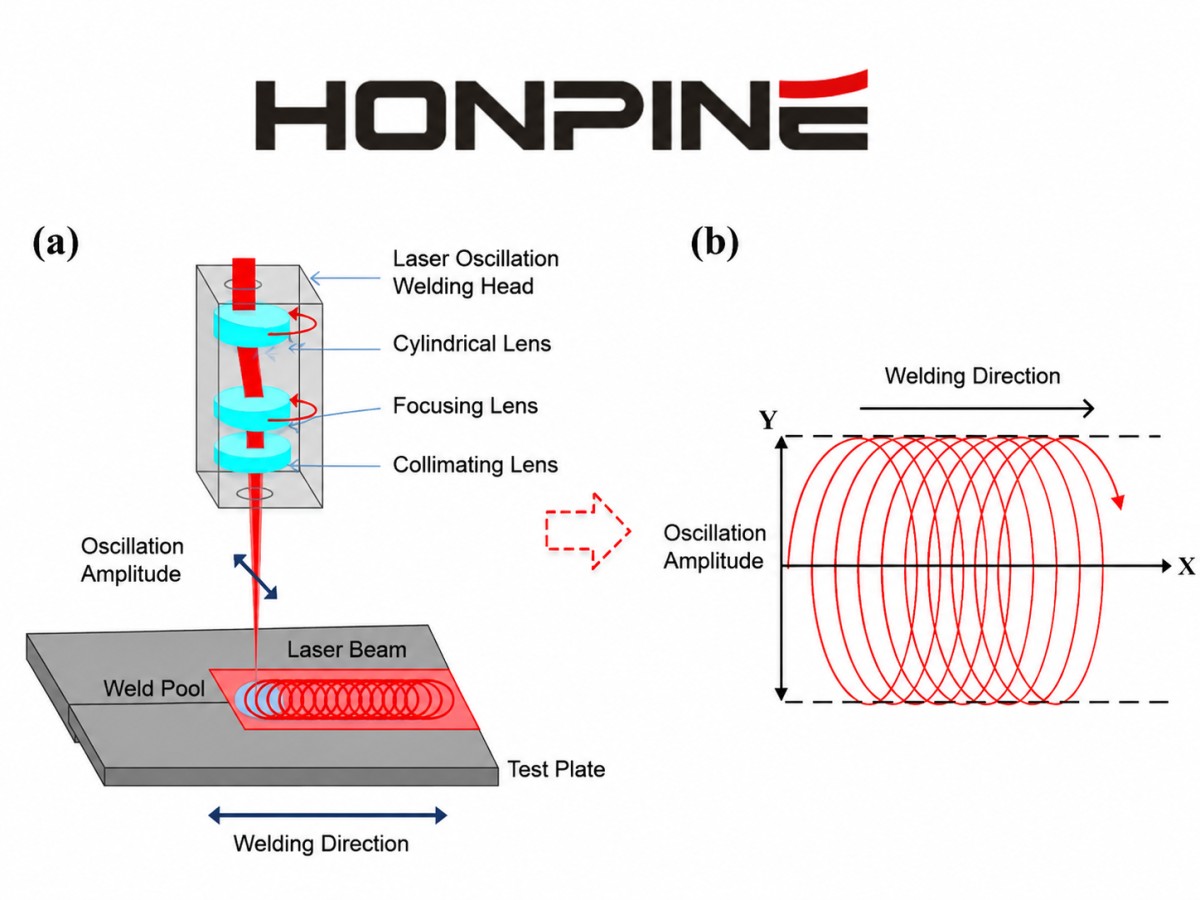

Cirkulär vobblingssvetsning

Cirkulär vobbling kräver kontinuerlig rotationsrörelse runt den nominella svetspositionen.

Ställdonet måste ge stabil rotationsrörelse samtidigt som erforderlig amplitud och frekvens bibehålls.

Detta kan vara användbart för applikationer där målet är att utöka den effektiva svetsytan och skapa en jämnare fördelad värmetillförsel.

Potentiella tillämpningar omfattar:

• Svetsning av batteriflikar

• Svetsning av elektriska terminaler

• Sammanfogning av metallplåt

• Överlappssvetsning

• Svetsning av precisionskomponenter

Åttaformad vobbling och oändlighetsvobbling

Åttaformade banor och oändlighetsbanor kräver upprepade förändringar av vinkelhastighet och riktning.

Ställdonet behöver därför god dynamisk respons och lågt glapp.

Dessa banor kan användas när ingenjörer vill skapa mer komplex värmefördelning eller ytterligare omrörning av smältbadet.

För automatiserad produktionsutrustning blir förmågan att exakt reproducera samma bana från ett arbetsstycke till nästa särskilt viktig.

Tvärgående vobbling

Tvärgående rörelse för laserstrålen över svetsriktningen.

Detta tillvägagångssätt kan vara användbart när en bredare effektiv värmetillförsel krävs.

Ett rotationsställdon kan omvandla kontrollerad vinkelrörelse till erforderlig mekanisk strålrörelse genom en lämplig optisk eller mekanisk länkning.

Den slutliga konstruktionen beror på förhållandet mellan ställdonets rotation, optisk geometri och strålförskjutning.

Var används harmoniska rotationsställdon i lasersvetsutrustning?

Värdet av ett harmoniskt rotationsställdon blir tydligare när man ser till faktiska utrustningskrav.

Svetsning av EV-batterier och batteripaket

Batteritillverkning är en av de viktiga tillämpningarna för automatiserad lasersvetsning.

Battericeller, flikar, bussbars, terminaler och andra ledande komponenter kan kräva exakt och repeterbar lasersvetsning.

I dessa system kan svets huvudet behöva kompakt stråloscillation samtidigt som stabil svetskvalitet bibehålls under långa produktionscykler.

Ett harmoniskt rotationsställdon kan erbjuda:

• Kompakt rotationsrörelse

• Lågt glapp

• Hög repeterbarhet

• Hög vridmomentsdensitet

• Givaråterkoppling

• Stabil reverserande rörelse

Detta gör det lämpligt för mekaniska vobblingsmekanismer som används i batterisvetsutrustning.

Svetsning av bussbars och elektriska anslutningar

Koppar- och aluminiumkomponenter används i stor utsträckning i elkraftsystem och EV-fordon.

Eftersom dessa material har utmanande termiska och optiska egenskaper kan kontroll av laserenergins fördelning vara viktig.

En vobblingsmekanism kan bidra till att fördela energi över det erforderliga svetsområdet, medan rotationsställdonet säkerställer att den programmerade strålbanan reproduceras exakt.

För automatiserad bussbarsvetsutrustning skapar denna kombination en komplett kedja:

Exakt rotationsrörelse → Kontrollerad strålbana → Kontrollerad energifördelning → Konsekvent elektrisk anslutning

Svetsning av precisionselektronik

Elektroniska komponenter kräver ofta kompakta svetshuvuden och kontrollerad värmetillförsel.

I dessa applikationer kan överdriven värme skada närliggande komponenter, medan otillräcklig svetsyta kan försämra mekanisk eller elektrisk prestanda.

Ett rotationsställdon med hög precision kan hjälpa vobblingsmekanismen att skapa en kontrollerad strålbana inom ett litet bearbetningsområde.

Detta är särskilt användbart när svetshuvudet måste vara tillräckligt kompakt för att passa i en högintegrerad automatiserad produktionsmaskin.

Tillverkning av medicintekniska produkter

Medicinska komponenter kräver ofta hög processrepeterbarhet och exakt energikontroll.

Lasersvetsning kan användas för små metallkomponenter, rör, hus och andra precisionsdelar.

En mekanisk vobblingsmekanism som drivs av ett rotationsställdon med hög precision kan ge kontrollerad strålrörelse samtidigt som repeterbar positionering bibehålls.

Ställdonet i sig avgör inte svetskvaliteten, men det kan bidra till den mekaniska noggrannheten och repeterbarheten hos det övergripande svetssystemet.

Robotiserad lasersvetsning

Robotiserade svetssystem kan integrera lasersvetshuvuden med robotplattformar med flera axlar.

Roboten styr svetshuvudets övergripande position, medan den interna vobblingsmekanismen utför högfrekvent strålrörelse.

Detta skapar två olika rörelsenivåer:

Robotrörelse: Positionering i stor skala

Vobblingshuvudets rörelse: Lokal strålrörelse med hög precision

Ett kompakt harmoniskt rotationsställdon kan fungera som lokal rotationsrörelsemodul när vobblingsmekanismen kräver högre vridmoment och styvhet än en lätt mekanism för spegelskanning.

Flyg- och rymdkomponenter samt precisionskomponenter i metall

Flyg- och rymdkomponenter samt andra metallkomponenter med högt värde kan kräva konsekvent svetsgeometri och strikt processkontroll.

I dessa applikationer kan den mekaniska rörelsens noggrannhet bli en viktig del av det övergripande svetssystemet.

Ett harmoniskt rotationsställdon kan ge en kompakt rotationsaxel med hög precision för specialiserade svetshuvuden eller positioneringsmekanismer där repeterbar vinkelrörelse krävs.

Harmoniskt rotationsställdon jämfört med direktdrift i laservobblingsapplikationer

Ett harmoniskt rotationsställdon bör inte betraktas som en universell ersättning för direktdrivna motorer eller galvoscannrar.

Olika rörelsearkitekturer är optimerade för olika laster och hastigheter.

Direktdrivna motorer är särskilt attraktiva när den rörliga lasten är lätt och mycket hög dynamisk respons krävs.

Galvoscannrar används i stor utsträckning för laserstrålstyrning med hög hastighet eftersom de förflyttar lätta speglar med mycket låg tröghet.

Ett harmoniskt rotationsställdon blir mer attraktivt när den mekaniska vobblingsmekanismen kräver:

• Högre utgående vridmoment

• Högre lastkapacitet

• Hög styvhet

• Lågt glapp

• Kompakt integration

• Exakt rotationspositionering

• Stora eller roterande laster med högre tröghet

Det korrekta valet beror därför på den faktiska mekaniska arkitekturen.

Om systemet endast behöver förflytta en mycket lätt optisk spegel med extremt hög frekvens kan en galvo- eller direktdrivningslösning vara mer lämplig.

Om systemet behöver driva en större mekanisk eller optisk enhet genom en precisionsrotationstransmission kan ett harmoniskt rotationsställdon ge en starkare kombination av vridmoment, styvhet, kompakthet och positioneringsprestanda.

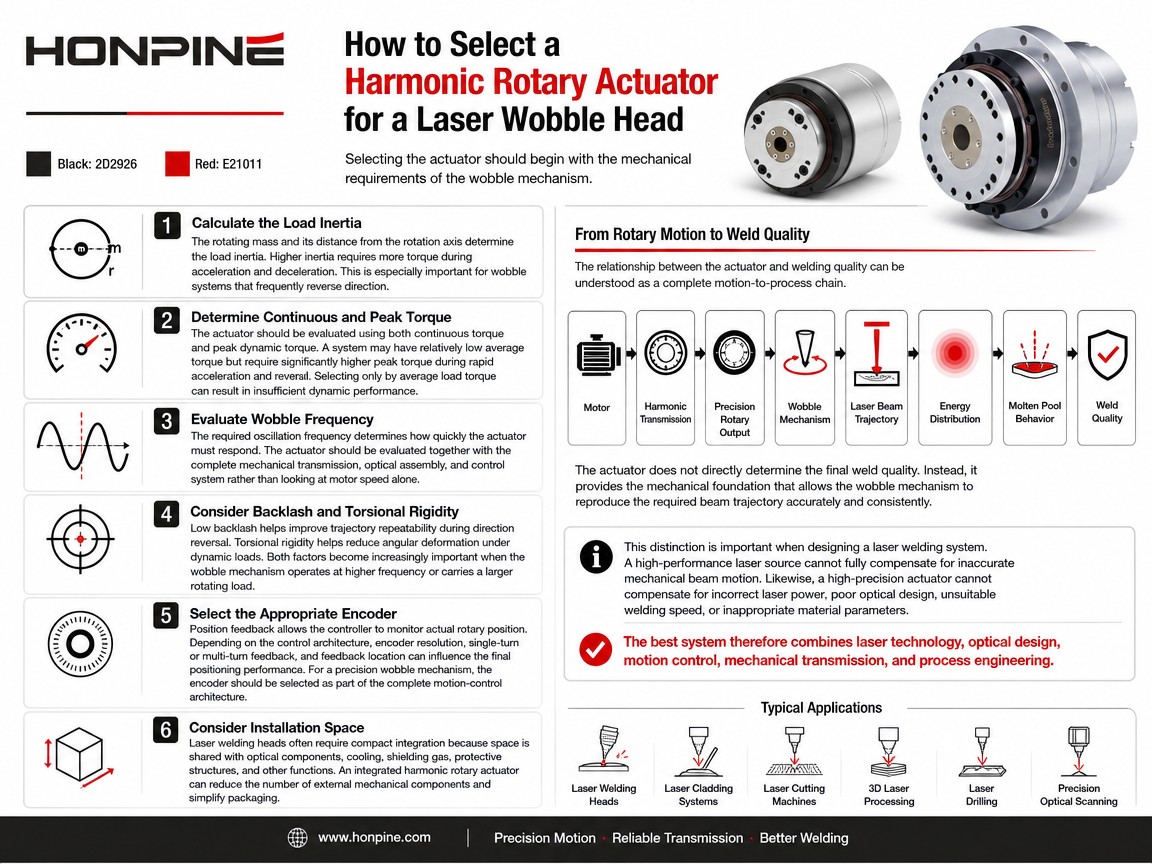

Hur väljer man ett harmoniskt rotationsställdon för ett laservobblingshuvud?

Valet av ställdon bör utgå från vobblingsmekanismens mekaniska krav.

Beräkna lasttrögheten

Den roterande massan och dess avstånd från rotationsaxeln bestämmer lasttrögheten.

Högre tröghet kräver mer vridmoment vid acceleration och retardation.

Detta är särskilt viktigt för vobblingssystem som ofta ändrar riktning.

Fastställ kontinuerligt vridmoment och toppvridmoment

Ställdonet bör utvärderas med både kontinuerligt vridmoment och dynamiskt toppvridmoment.

Ett system kan ha relativt lågt genomsnittligt vridmoment men kräva avsevärt högre toppvridmoment vid snabb acceleration och reversering.

Att välja ställdon enbart utifrån genomsnittligt lastvridmoment kan därför leda till otillräcklig dynamisk prestanda.

Utvärdera vobblingsfrekvensen

Den erforderliga oscillationsfrekvensen avgör hur snabbt ställdonet måste reagera.

Ställdonet bör utvärderas tillsammans med den kompletta mekaniska transmissionen, den optiska enheten och styrsystemet, snarare än enbart utifrån motorhastigheten.

Beakta glapp och vridstyvhet

Lågt glapp bidrar till att förbättra banans repeterbarhet vid riktningsändring.

Vridstyvhet bidrar till att minska vinkeldeformation under dynamiska belastningar.

Båda faktorerna blir allt viktigare när vobblingsmekanismen arbetar vid högre frekvens eller bär en större roterande last.

Välj lämplig givare

Positionsåterkoppling gör det möjligt för styrsystemet att övervaka den faktiska rotationspositionen.

Beroende på styrarkitekturen kan givarupplösning, återkoppling för ett varv eller flera varv samt återkopplingsplats påverka den slutliga positioneringsprestandan.

För en precisionsvobblingsmekanism bör givaren väljas som en del av den kompletta rörelsestyrningsarkitekturen.

Beakta installationsutrymmet

Lasersvetshuvuden kräver ofta kompakt integration eftersom utrymmet delas med optiska komponenter, kylning, skyddsgas, skyddsstrukturer och andra funktioner.

Ett integrerat harmoniskt rotationsställdon kan minska antalet externa mekaniska komponenter och förenkla integreringen.

Från rotationsrörelse till svetskvalitet

Relationen mellan ställdonet och svetskvaliteten kan förstås som en komplett kedja från rörelse till process.

Motor

↓

Harmonisk transmission

↓

Precisionsrotationsutgång

↓

Vobblingsmekanism

↓

Laserstrålens bana

↓

Energifördelning

↓

Smältbadets beteende

↓

Svetskvalitet

Ställdonet avgör inte direkt den slutliga svetskvaliteten.

I stället tillhandahåller det den mekaniska grund som gör det möjligt för vobblingsmekanismen att reproducera den erforderliga strålbanan exakt och konsekvent.

Denna skillnad är viktig vid konstruktion av ett lasersvetssystem.

En högpresterande laserkälla kan inte helt kompensera för felaktig mekanisk strålrörelse.

På samma sätt kan ett ställdon med hög precision inte kompensera för felaktig lasereffekt, dålig optisk konstruktion, olämplig svetshastighet eller olämpliga materialparametrar.

Det bästa systemet kombinerar därför laserteknik, optisk konstruktion, rörelsestyrning, mekanisk transmission och processteknik.

Varför är integrerade rörelselösningar viktiga för tillverkare av laserutrustning？

För tillverkare av laserutrustning handlar den tekniska utmaningen inte bara om att uppnå teknisk prestanda.

Det kompletta systemet måste också vara kompakt, tillförlitligt, enkelt att montera och lämpligt för massproduktion.

Användning av separata motorer, reduktionsväxlar, kopplingar, lager, givare och monteringsstrukturer kan öka antalet komponenter och mekaniska gränssnitt.

Ett integrerat harmoniskt rotationsställdon kan förenkla denna arkitektur.

Detta kan ge flera tekniska fördelar:

Förenklad mekanisk konstruktion: Färre oberoende transmissionskomponenter krävs.

Kompakt integrering: Rotationssystemet kan uppta mindre installationsutrymme.

Minskad monteringskomplexitet: Färre injusteringsprocedurer kan krävas.

Standardiserad rörelsemodul: Samma ställdonsplattform kan anpassas till olika vobblingsmekanismer.

Integrerad återkoppling: Givarintegration kan förenkla styrning med sluten återkoppling.

För OEM-tillverkare av lasersvetshuvuden och automatiserad svetsutrustning kan dessa faktorer vara lika viktiga som vridmoment och positioneringsnoggrannhet.

När bör du överväga ett harmoniskt rotationsställdon för laservobblingssvetsning?

Ett harmoniskt rotationsställdon är värt att överväga när laservobblingsmekanismen har en kombination av krävande mekaniska krav.

Det kan vara särskilt attraktivt när applikationen kräver:

• En kompakt rotationsrörelsemodul

• Högt utgående vridmoment från begränsat installationsutrymme

• Lågt glapp vid upprepad reversering

• Hög vridstyvhet

• Exakt vinkelpositionering

• Givarbaserad återkoppling

• Stabil rörelse under dynamisk belastning

• En relativt stor optisk eller mekanisk roterande last

Om applikationen däremot främst kräver rörelse med extremt hög frekvens hos en mycket lätt spegel kan en galvoscanner eller direktdriven motor vara en bättre arkitektur.

Ställdonet bör därför väljas utifrån de faktiska last- och rörelsekraven, snarare än genom att enbart välja tekniken med högst nominell hastighet eller upplösning.

HONPINE harmoniskt rotationsställdon för exakt laserrörelse

För tillverkare av laserutrustning som utvecklar mekaniska vobblingshuvuden bör rotationsställdonet behandlas som en precisionsrörelsemodul, snarare än enbart som en växellåda.

En lämplig lösning måste beakta det fullständiga förhållandet mellan motorprestanda, harmonisk transmission, utgående lagerkapacitet, givaråterkoppling, mekanisk styvhet, lasttröghet och styrkrav.

HONPINE:s lösningar med harmoniska rotationsställdon kan övervägas för applikationer där en kompakt rotationsaxel behöver kombinera hög vridmomentsdensitet, lågt glapp, hög styvhet och exakt positionsstyrning.

Beroende på maskinarkitekturen kan ställdonet integreras i själva laservobblingshuvudet eller användas som en precisionsrotationsaxel för relaterade positionerings- och strålstyrningsmekanismer.

Den viktigaste fördelen är förmågan att skapa en mer kompakt och integrerad rörelsearkitektur samtidigt som de mekaniska egenskaper som krävs för automatiserad precisionsutrustning bibehålls.

Slutsats

Prestandan hos ett laservobblingssvetssystem beror på mycket mer än lasereffekt och strålparametrar.

När stråloscillation genereras av en mekanisk rotationsmekanism blir ställdonet en viktig del av svetssystemet.

Lågt glapp bidrar till att bibehålla exakt reverserande rörelse. Hög vridmomentsdensitet gör att ställdonet kan driva större laster inom begränsat installationsutrymme. Hög styvhet bidrar till att bibehålla vinkelstabilitet vid acceleration och retardation. Givaråterkoppling möjliggör positionsstyrning med sluten återkoppling. Integrerad konstruktion kan förenkla den mekaniska arkitekturen hos kompakta svetshuvuden.

Dessa egenskaper gör ett harmoniskt rotationsställdon särskilt relevant för lasersvetsapplikationer med batterikomponenter, EV-bussbars, elektriska anslutningar, precisionselektronik, medicintekniska produkter, robotsvetsning, flyg- och rymdkomponenter samt kundanpassad automatiserad svetsutrustning.

Den korrekta lösningen är inte nödvändigtvis den snabbaste motorn eller givaren med högst upplösning.

Det bättre tillvägagångssättet är att anpassa rotationsrörelsearkitekturen till vobblingsmekanismens faktiska krav:

Lasttröghet → Vridmoment → Frekvens → Acceleration → Glapp → Styvhet → Återkoppling → Installationsutrymme

När dessa parametrar utvärderas tillsammans kan ett harmoniskt rotationsställdon bli mer än en transmissionskomponent. Det kan fungera som den precisionsplattform för rotationsrörelse som gör det möjligt för ett mekaniskt laservobblingshuvud att reproducera sin programmerade strålbana exakt och konsekvent.

För tillverkare av laserutrustning som går mot mer kompakta, automatiserade och högprecisa svetssystem kan integrering av rätt rotationsrörelseteknik i vobblingsmekanismen vara ett viktigt steg för att förbättra maskinprestandan och förenkla utrustningskonstruktionen.
