Harmoniskt roterande ställdon för CNC-rotationsaxel: En precisionslösning för gravyrmaskiner

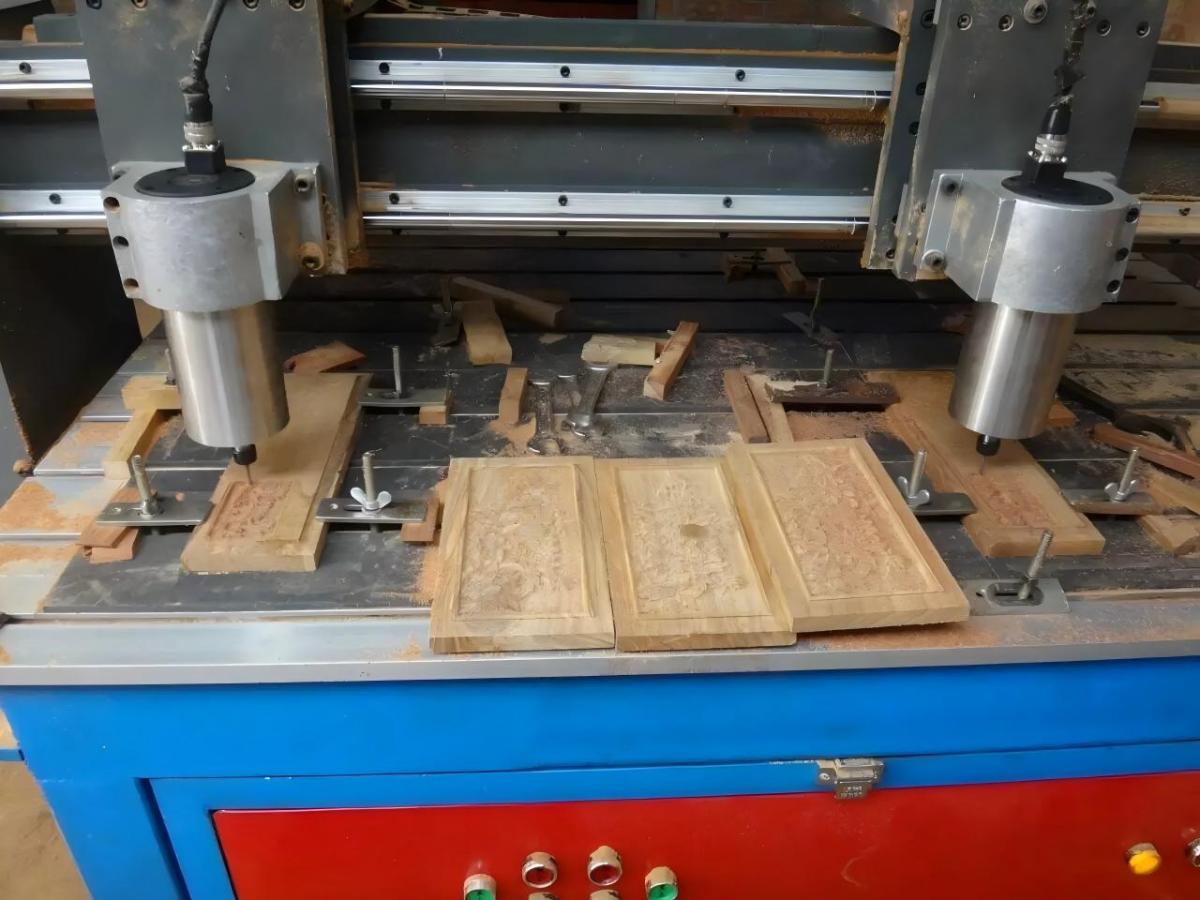

CNC-graveringsmaskiner är inte längre begränsade till plan eller enkel treaxlig bearbetning. I takt med att tillämpningar expanderar till cylindriska arbetsstycken, böjda ytor, flersidiga komponenter och komplexa tredimensionella strukturer har roterande axlar blivit en viktig del av många CNC-graveringssystem.

En roterande axel gör att arbetsstycket eller verktyget kan rotera under bearbetning, vilket gör det möjligt att gravera runt cylindriska ytor, nå flera ytor utan manuell ompositionering och utföra mer komplex interpolering med flera axlar.

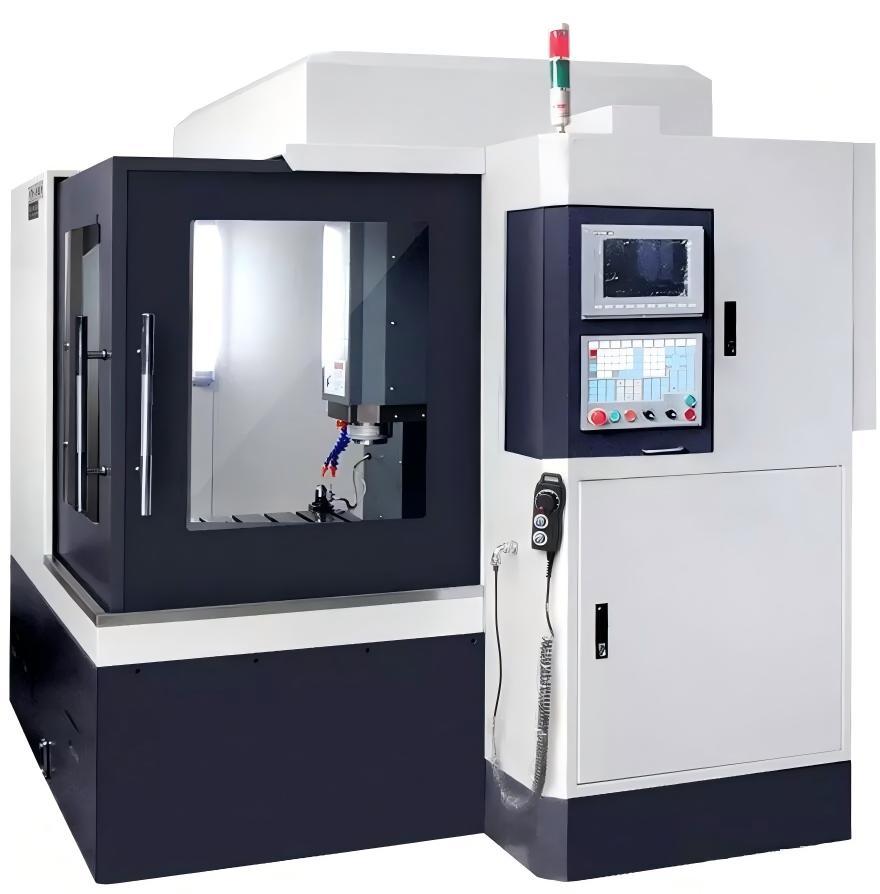

Att lägga till en roterande axel handlar dock inte bara om att installera en motor. Den roterande transmissionen måste hantera arbetsstyckets tröghet, skärbelastningar, positioneringskrav, hastighet och tillgängligt installationsutrymme samtidigt som den bibehåller stabil rörelse genom hela bearbetningsprocessen.

För 4-axliga och 5-axliga CNC-graveringsmaskiner kan ett harmoniskt roterande ställdon ge en kompakt och mycket precis drivlösning för rotationsaxeln. Genom att integrera motorn, den harmoniska transmissionen , pulsgivaråterkopplingen och stödjande mekaniska komponenter i en kompakt enhet kan den förenkla rotationsaxelns design samtidigt som den positioneringsprestanda som krävs för precisionsgravering tillhandahålls.

Varför CNC-graveringsmaskiner behöver en högprecisionsroterande axel?

En konventionell 3-axlig CNC-graveringsmaskin styr rörelse längs X-, Y- och Z-axlarna. Denna konfiguration fungerar bra för plana ytor och många vanliga tredimensionella bearbetningsoperationer.

Begränsningen uppstår när arbetsstycket har en cylindrisk, krökt eller flersidig geometri.

En roterande axel introducerar en ytterligare rotationsfrihetsgrad, vilket gör att arbetsstycket eller verktyget kan rotera under bearbetningen.

Detta är särskilt användbart vid bearbetning:

• Cylindriska arbetsstycken

• Rundstänger och rör

• Böjda ytor

• Flersidiga komponenter

• Dekorativa mönster runt ett arbetsstycke

• Komplexa tredimensionella ytor

Delar som kräver bearbetning från flera håll

För dessa tillämpningar påverkar den roterande axeln direkt det slutliga bearbetningsresultatet.

Om axeln har för stort glapp, otillräcklig styvhet, dålig repeterbarhet eller instabil rotation kan fel ackumuleras under interpolering mellan rotations- och linjäraxlarna.

Resultatet kan uppstå som felaktiga konturer, ojämnt gravyrdjup, synliga övergångsmärken eller minskad ytkvalitet.

Därför bör den roterande axeln betraktas som en del av det övergripande bearbetningssystemet snarare än bara som en ytterligare motoriserad axel.

Var används roterande axlar i CNC-graveringsmaskiner?

Kraven på en roterande axel varierar beroende på maskinens konfiguration och arbetsstyckets geometri. I praktiken representerar 4-axliga och 5-axliga CNC-graveringsmaskiner två viktiga tillämpningskategorier.

4-axlig CNC-gravering

I en typisk 4-axlig CNC-graveringsmaskin används den extra rotationsaxeln vanligtvis för att rotera arbetsstycket runt en horisontell axel.

Denna konfiguration är särskilt användbar för cylindriska eller avlånga arbetsstycken.

Istället för att bearbeta en yta och manuellt ompositionera detaljen kan den roterande axeln kontinuerligt rotera arbetsstycket medan skärverktyget rör sig längs den önskade linjära banan.

Typiska tillämpningar inkluderar cylindrisk gravyr, runda metallkomponenter, träpelare, rör och rör, cylindriska formar och dekorativa komponenter.

För denna typ av maskin måste rotationsdrivningen ge noggrann vinkelpositionering samtidigt som ett stabilt vridmoment bibehålls under kontinuerlig rotation.

Ett kompakt harmoniskt roterande ställdon kan integreras direkt i rotationsaxelmekanismen, vilket minskar mängden mekanisk transmission som krävs mellan servomotorn och utgående axel.

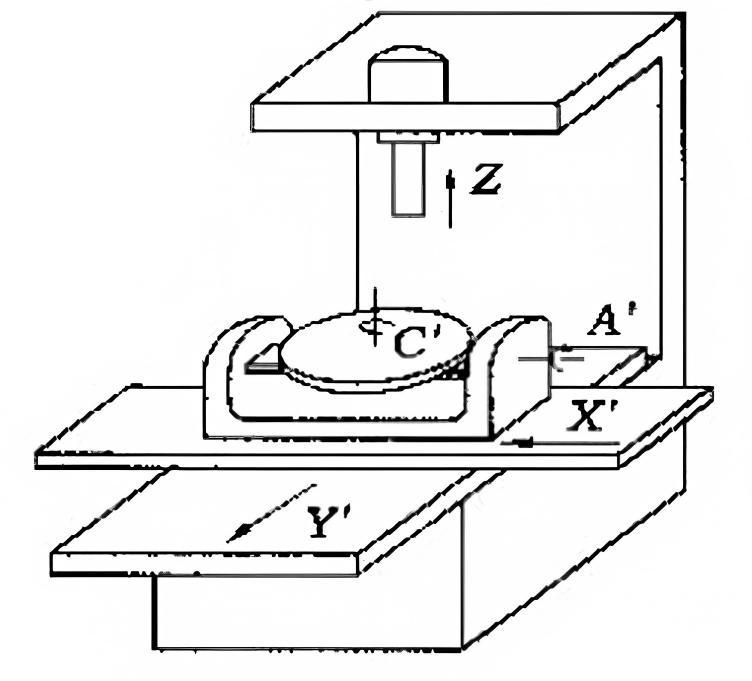

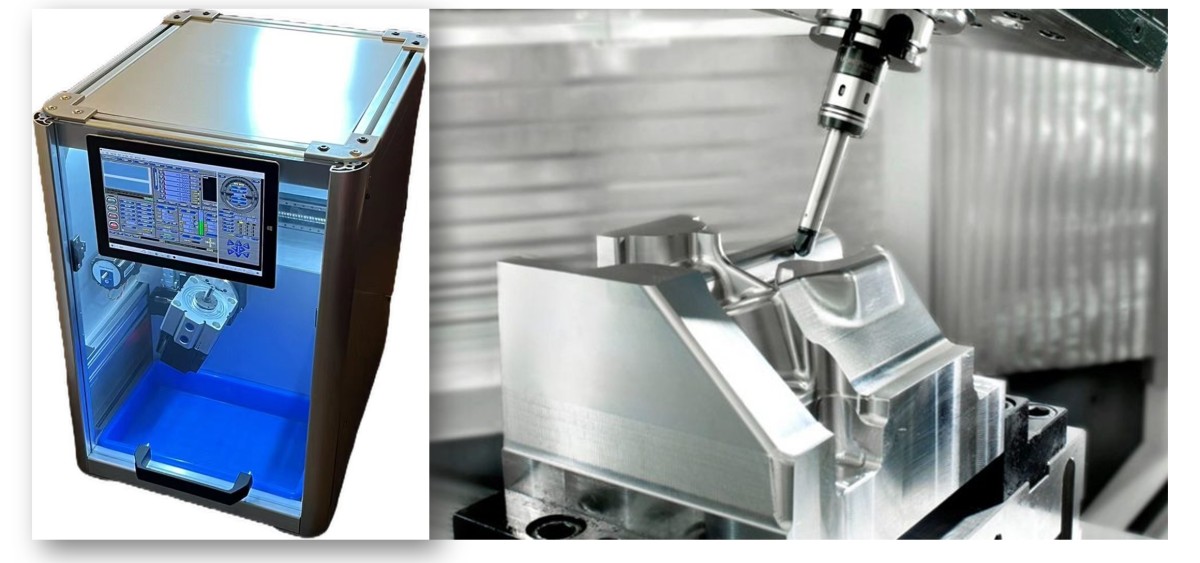

5-axlig CNC-gravering

5-axliga gravyrmaskiner lägger till ytterligare en rotations- eller lutningsaxel för att ge större frihet i verktygets eller arbetsstyckets orientering.

Denna konfiguration är användbar när bearbetningsytan är mycket böjd eller när verktyget behöver närma sig arbetsstycket från olika riktningar.

Rotations- och lutningsaxlarna måste samarbeta med de linjära X-, Y- och Z-axlarna. Som ett resultat kan fel i rotationsmekanismen bli mer märkbara vid samtidig interpolering av flera axlar.

För dessa maskiner måste rotationsaxeldrivningen balansera vinkelpositioneringsnoggrannhet, repeterbarhet, vridstyvhet, rotationsjämnhet, respons på styrkommandon och kompakt mekanisk integration.

Roterande bord för CNC-gravering

Ett roterande bord är en annan vanlig konfiguration.

Istället för att rotera en liten spindel eller ett verktyg direkt, roterar det roterande bordet arbetsstycket.

Detta gör att maskinen kan utföra indexering, kontinuerlig rotation eller flersidig bearbetning utan att arbetsstycket behöver tas bort från fixturen.

För tillämpningar med roterande bord måste drivsystemet inte bara ta hänsyn till det erforderliga vridmomentet utan även den kombinerade tröghetsmomentet hos bordet, fixturen och arbetsstycket.

Gravering av cylindriska och komplexformade arbetsstycken

Cylindrisk gravyr är ett av de tydligaste exemplen på där en roterande axel tillför värde.

Den roterande axeln ändrar kontinuerligt arbetsstyckets vinkelposition medan de linjära axlarna styr verktygsbanan.

För mer komplexa geometrier kan maskinstyrenheten koordinera flera axlar samtidigt.

I dessa tillämpningar blir rotationsaxelns jämnhet och positioneringsnoggrannhet allt viktigare eftersom även små vinkelfel kan påverka förhållandet mellan verktyget och arbetsstyckets yta.

Vad bör man tänka på vid design av en roterande axel för CNC-gravering?

Det finns ingen enskild rotationsaxelkonfiguration som är lämplig för varje CNC-graveringsmaskin.

Rätt drivning bör väljas i enlighet med arbetsstycket, bearbetningsprocessen, maskinens struktur och rörelsekrav.

Arbetsstyckets vikt och tröghet

Arbetsstyckets vikt är bara en del av beräkningen.

Dess position i förhållande till rotationscentrum påverkar också det erforderliga vridmomentet.

Ett arbetsstycke med stor diameter eller en tyngdpunkt långt från rotationsaxeln kan ha betydligt högre rotationströghet än ett kompakt arbetsstycke med samma massa.

Av denna anledning bör dimensionering av rotationsaxlar ta hänsyn till arbetsstyckets massa, fixturens massa, rotationsbordets massa, tyngdpunkt, rotationströghet samt accelerations- och retardationskrav.

Erforderlig rotationshastighet

Olika graveringsprocesser kräver olika rotationshastigheter.

En roterande axel som används för indexering kan fungera väldigt annorlunda än en som används för kontinuerlig cylindrisk gravyr.

Den erforderliga hastigheten bör därför beaktas tillsammans med arbetsstyckets diameter, skärhastighet, verktygsdiameter, bearbetningsmaterial, interpoleringskrav och acceleration.

Positioneringsnoggrannhet och repeterbarhet

När den roterande axeln används för indexering eller fleraxlig interpolering blir vinkelpositioneringsnoggrannheten avgörande.

Maskinen kan behöva förflytta sig till en specifik vinkelposition och upprepade gånger återgå till den positionen under produktionen.

Vid kontinuerlig bearbetning måste även förhållandet mellan rotationspositionen och den linjära verktygsbanan förbli stabilt.

Styvhet under skärbelastningar

En roterande axel för CNC-gravering arbetar inte under rent statiska förhållanden.

Skärkrafter kan orsaka momentfluktuationer och vibrationer i transmissionssystemet.

Om rotationsmekanismen inte är tillräckligt styv kan dessa krafter resultera i vinkelutböjning, vibrationer, avvikelse i verktygsbana och minskad repeterbarhet.

För precisionsgravering bör därför ställdonet och den stödjande mekaniska strukturen beaktas tillsammans.

Installationsutrymme och kabeldragning

Det tillgängliga installationsutrymmet är en annan viktig faktor.

Kompakta CNC-maskiner har ofta begränsat utrymme runt rotationsaxeln, medan 5-axliga system kan kräva att kablar, pneumatiska ledningar eller andra komponenter passerar genom eller runt rotationsstrukturen.

Ett ihåligt roterande ställdon kan förenkla denna typ av mekanisk integration genom att tillhandahålla en central passage för kablar eller andra komponenter.

Hur harmoniska roterande ställdon passar in i CNC-graveringsdesign av roterande axel ?

För CNC-graveringsapplikationer där kompakta dimensioner, exakt vinkelpositionering och lågt glapp är viktiga, kan ett harmoniskt roterande ställdon tillhandahålla en integrerad drivlösning.

Istället för att designa rotationsaxeln kring separata transmissionskomponenter, motor, kodare och stödmekanismer, kombinerar ett integrerat ställdon viktiga rörelsekomponenter i en enhet.

En typisk konfiguration kan representeras som:

Servomotor → Harmonisk transmission → Rotationsutgång → Arbetsstycke

med kodareåterkoppling som används för att övervaka rörelsen och stödja sluten styrning.

Denna metod kan förenkla den mekaniska konstruktionen av den roterande axeln och minska antalet komponenter som behöver justeras individuellt.

För maskinbyggare är det viktigaste värdet inte bara den harmoniska överföringen i sig. Det är möjligheten att integrera en precisionsroterande drivning i maskinarkitekturen samtidigt som det erforderliga vridmomentet, noggrannheten och kompaktheten bibehålls.

Harmoniska roterande ställdonlösningar för olika CNC-graveringsapplikationer

Olika gravyrmaskiner ställer olika krav på sina rotationsaxlar. Ställdonet bör därför väljas utifrån de faktiska driftsförhållandena snarare än att bara välja den största tillgängliga modellen.

För 4-axliga CNC-graveringsmaskiner

En 4-axlig gravyrmaskin kräver vanligtvis kontinuerlig eller indexerad rotation runt en ytterligare axel.

Ett harmoniskt roterande ställdon kan användas som drivmekanism för denna roterande axel när applikationen kräver exakt vinkelpositionering, lågt glapp, kompakt integration, stabil kontinuerlig rotation och hög momenttäthet.

För 5-axliga CNC-graveringsmaskiner

5-axliga maskiner ställer generellt högre krav på rotationsmekanismen eftersom flera axlar kan röra sig samtidigt.

Rotations- och lutningsaxlarna måste reagera exakt på kommandon från CNC-styrenheten samtidigt som synkroniseringen med linjäraxlarna bibehålls.

För dessa tillämpningar kan ett integrerat harmoniskt roterande ställdon bidra till att minska storleken och komplexiteten hos den roterande axelns transmission.

Där kabeldragning eller mekanisk integration genom rotationscentrum krävs kan ett ihåligt roterande ställdon erbjuda en ytterligare strukturell fördel.

För kraftig CNC-gravering

Tunga arbetsstycken och stora roterande bord kräver en annan metod.

Det erforderliga vridmomentet kan öka avsevärt med arbetsstyckets tröghet, särskilt när tyngdpunkten är långt från rotationsaxeln.

I sådana fall bör maskinkonstruktören utvärdera kontinuerligt vridmoment, toppmoment, utgångsbärförmåga, vridstyvhet, accelerationskrav, arbetscykel och termisk prestanda.

För applikationer med högre belastning kan ett precisionsplanetärt roterande ställdon eller annan högstyv transmissionslösning vara mer lämpligt beroende på maskinens arkitektur.

Hur rotationsaxelns prestanda påverkar CNC-graveringskvaliteten?

Kvaliteten på den roterande axeln kan direkt påverka kvaliteten på det färdiga arbetsstycket.

Glapp och kontureringsnoggrannhet

När den roterande axeln ändrar riktning kan mekanisk glapp skapa en skillnad mellan den kommenderade och den faktiska vinkelpositionen.

Detta blir särskilt viktigt vid bearbetning av konturer som kräver frekventa ändringar i rotationsriktning.

Lågglappsöverföring hjälper till att upprätthålla ett mer förutsägbart förhållande mellan CNC-kommandot och den faktiska rotationspositionen.

Styvhet och skärstabilitet

En stel roterande axel kan bättre motstå vridmoment som genereras under bearbetning.

Om axeln böjs ut under skärkrafter kan verktygets position i förhållande till arbetsstycket ändras.

För precisionsgravering kan detta bidra till dimensionsfel och inkonsekvent ytkvalitet.

Positioneringsrepeterbarhet

För indexeringsapplikationer kan den roterande axeln röra sig upprepade gånger mellan fördefinierade vinkelpositioner.

Hög repeterbarhet är särskilt viktigt vid bearbetning av flera ytor av samma arbetsstycke.

Rotationsjämnhet

Kontinuerlig cylindrisk gravering kräver stabil rotation snarare än enbart noggrann positionering.

Momentfluktuationer, mekanisk vibration eller instabil servostyrning kan påverka verktygsbanan.

Kodarfeedback och rörelsekontroll

Givaråterkoppling gör det möjligt för styrsystemet att övervaka den roterande axelns position.

För fleraxliga CNC-applikationer är noggrann återkoppling viktig eftersom CNC-styrenheten behöver tillförlitlig positionsinformation vid koordinering av rotationsaxeln med X-, Y- och Z-rörelser.

Att välja rätt rotationsaxellösning för din CNC-graveringsmaskin

Den bästa lösningen för rotationsaxeln beror på maskinens faktiska behov.

Istället för att välja en drivning enbart baserat på motoreffekt eller utväxling, bör maskinbyggare utvärdera hela rörelsesystemet.

CNC-graveringskrav Viktiga överväganden gällande rotationsaxlar

För en maskinbyggare bör urvalsprocessen därför börja med bearbetningsuppgiften snarare än ställdonsmodellen.

Bestäm först arbetsstyckets tröghet, erforderlig rotationshastighet, vridmoment, positioneringsnoggrannhet, arbetscykel och installationsbegränsningar. Välj sedan den transmissions- och ställdonskonfiguration som kan uppfylla dessa krav.

HONPINE rotationsrörelselösningar för CNC-graveringsmaskiner

HONPINE tillhandahåller precisionslösningar för roterande rörelser som kan konfigureras för CNC-maskiner, rotationsbord, 4-axlig och 5-axlig utrustning och andra automatiserade bearbetningssystem.

För CNC-graveringsapplikationer kan lösningen väljas utifrån den roterande axelns krav snarare än att tillämpa ett ställdon på varje maskin.

Harmoniska roterande ställdon är lämpliga för applikationer där kompakt integration, exakt positionering, lågt glapp och hög momenttäthet är viktiga.

Ihåliga harmoniska roterande ställdon kan ge ytterligare flexibilitet där kablar, pneumatiska ledningar eller andra komponenter behöver passera genom rotationsaxelns centrum.

För applikationer som kräver högre lastkapacitet eller en annan kombination av hastighet, styvhet och vridmoment kan precisions planetära roterande ställdon och andra roterande transmissionslösningar också övervägas.

Det slutliga valet av ställdon bör baseras på arbetsstyckets faktiska tröghet, erforderligt vridmoment, rotationshastighet, positioneringskrav, arbetscykel och mekaniska installationsförhållanden.

Slutsats

För moderna CNC-graveringsmaskiner spelar rotationsaxeln en mycket viktigare roll än att bara tillhandahålla en ytterligare rotationsrörelse.

I 4-axliga maskiner möjliggör den kontinuerlig eller indexerad bearbetning av cylindriska och flersidiga arbetsstycken. I 5-axliga system blir den en del av ett koordinerat fleraxligt rörelsesystem för komplexa ytor och mer krävande bearbetningsbanor.

Allt eftersom dessa tillämpningar blir mer exakta måste den roterande axeln inte bara ge tillräckligt vridmoment, utan också stabil rotation, lågt glapp, hög styvhet, noggrann positionering och tillförlitlig återkoppling.

Ett harmoniskt roterande ställdon kan ge en integrerad lösning för CNC-roterande axlar där dessa egenskaper är viktiga. I kombination med lämplig mekanisk struktur, pulsgivarens återkoppling och CNC-styrsystem kan det hjälpa maskinbyggare att skapa kompakta och exakta roterande axellösningar för gravyr- och precisionsbearbetningsapplikationer.

Rätt lösning börjar dock alltid med applikationen: arbetsstyckets tröghet, skärbelastning, rotationshastighet, noggrannhet, styvhet och installationskrav bör avgöra rotationsaxelns konfiguration. HONPINE kan hjälpa maskinbyggare att välja och konfigurera lämplig rotationslösning för sin CNC-graveringsutrustning.
