H1: Harmoniska rotationsaktuatorer för halvledarutrustning: Precisionsrörelse, hålaxelkonstruktion och FOC-styrning

Hej allihop, jag heter Theodore Li och är teknisk chef på HONPINE.

I dag vill jag tala om en rörelsekomponent som blir allt viktigare i utrustning för halvledartillverkning: harmoniska rotationsaktuatorer.

I halvledarutrustning används en rotationsaktuator sällan enbart för att få en mekanism att rotera. De verkliga konstruktionskraven är betydligt mer krävande. Aktuatorn kan behöva fungera inom ett begränsat installationsutrymme, leda kablar eller vakuumledningar genom centrum, anslutas direkt till kundens mekaniska konstruktion, bibehålla stabil rörelse vid låg hastighet och reagera exakt på kontinuerligt föränderliga rörelsekommandon.

Utifrån min erfarenhet av arbete med precisionsöverförings- och rörelsestyrningssystem anser jag att värdet av en harmonisk rotationsaktuator i halvledarutrustning inte enbart kommer från den harmoniska växeln. Det kompletta rörelsesystemet, inklusive motor, encoder, FOC-styrning, transmissionsstruktur, utgångsgränssnitt och mekanisk integration, avgör om aktuatorn verkligen kan uppfylla kraven för halvledarutrustning.

På HONPINE har våra harmoniska rotationsaktuatorer använts i flera halvledarrelaterade tillämpningar, inklusive framkallningsutrustning, takmonterade transportsystem, waferhanteringsutrustning, rengöringsutrustning och kristalltillväxtutrustning. Dessa tillämpningar har också hjälpt oss att förstå varför tillverkare av halvledarutrustning ofta kräver en helt annan typ av rotationsaktuator än de som används inom allmän industriell automation.

Varför kräver halvledarutrustning rotationsrörelser med hög precision?

Halvledartillverkning omfattar högt automatiserade processer där wafers, substrat, bärare och andra komponenter måste förflyttas eller positioneras upprepade gånger.

I många mekanismer kan även en relativt liten positionsavvikelse ackumuleras och påverka nästa process. Samtidigt är halvledarutrustning vanligtvis utformad kring en mycket kompakt mekanisk layout. Det kan finnas kablar, pneumatiska ledningar, sensorer, vakuumkomponenter eller andra mekanismer som behöver passera genom centrum av en rotationsaxel.

Detta skapar flera konstruktionskrav för rotationsaktuatorn.

Aktuatorn måste ge exakt rotationsrörelse samtidigt som den bibehåller tillräcklig styvhet. Den måste rymmas inom ett begränsat installationsutrymme och i många fall ha en hålaxel för dragning av kablar eller andra komponenter. Utgångsgränssnittet måste också vara enkelt att integrera med kundens mekanism.

En annan viktig faktor är rörelsens jämnhet. Halvledarutrustning utför ofta upprepade accelerationer, retardationer, indexeringar och positioneringar vid låg hastighet. Därför är styrsystemet lika viktigt som den mekaniska transmissionen.

Detta är en anledning till att vi ägnar särskild uppmärksamhet åt FOC-baserad motorstyrning vid utveckling av system med harmoniska rotationsaktuatorer.

FOC-styrning för exakt och justerbar rotationsrörelse

FOC, eller fältorienterad styrning, är en viktig del av det elektriska styrsystemet i en servotyp av rotationsaktuator.

Enkelt uttryckt gör FOC det möjligt för motorn att reagera mer exakt på målkommandot genom att styra motorns magnetfält och det vridmomentproducerande strömflödet.

För halvledarutrustning anser jag att förmågan att kontinuerligt styra hastigheten är särskilt viktig.

Den erforderliga rörelsen är inte alltid bara att ”rotera” eller ”stanna.”En typisk process kan kräva att aktuatorn accelererar mjukt, roterar med en definierad hastighet, sänker hastigheten när den närmar sig en målposition, utför exakt positionering och därefter håller sin position.

Med FOC-baserad styrning kan målhastigheten justeras kontinuerligt utifrån driftförhållandena. Exempelvis kan aktuatorn arbeta med högre hastighet under en förflyttning och sedan sänka hastigheten under positioneringssteget.

Detta är särskilt användbart när utrustningen kräver olika rörelseprofiler under en driftcykel.

Styrsystemet kan kontinuerligt jämföra den kommenderade rörelsen med återkopplingen från encodern och reglera motorn därefter. Detta skapar en rörelseprocess med sluten slinga i stället för att bara tillföra en fast spänning eller frekvens till motorn.

För halvledarutrustning kan detta bidra till förbättrad stabilitet vid låg hastighet, jämnare acceleration och retardation, hastighetsspårning och repeterbar rörelse.

Varför är styrning vid låg hastighet viktig?

Många halvledarmekanismer kräver långsam och stabil rörelse nära den slutliga positioneringspunkten.

Om aktuatorn inte har tillräcklig styrupplösning vid låg hastighet kan mekanismen uppleva hastighetsvariationer eller mekaniska vibrationer. Detta kan göra exakt positionering svårare, särskilt när lasten förändras under drift.

Kombinationen av en harmonisk transmission med hög utväxling, encoderåterkoppling och FOC-motorstyrning ger ett praktiskt sätt att hantera detta problem.

Den harmoniska transmissionen ger hög utväxling och hög positioneringsförmåga, medan motorstyrsystemet avgör hur mjukt och exakt aktuatorn följer den kommenderade rörelsen.

Ur mitt perspektiv är detta en viktig skillnad: precisionstransmission och precisionsstyrning måste fungera tillsammans.

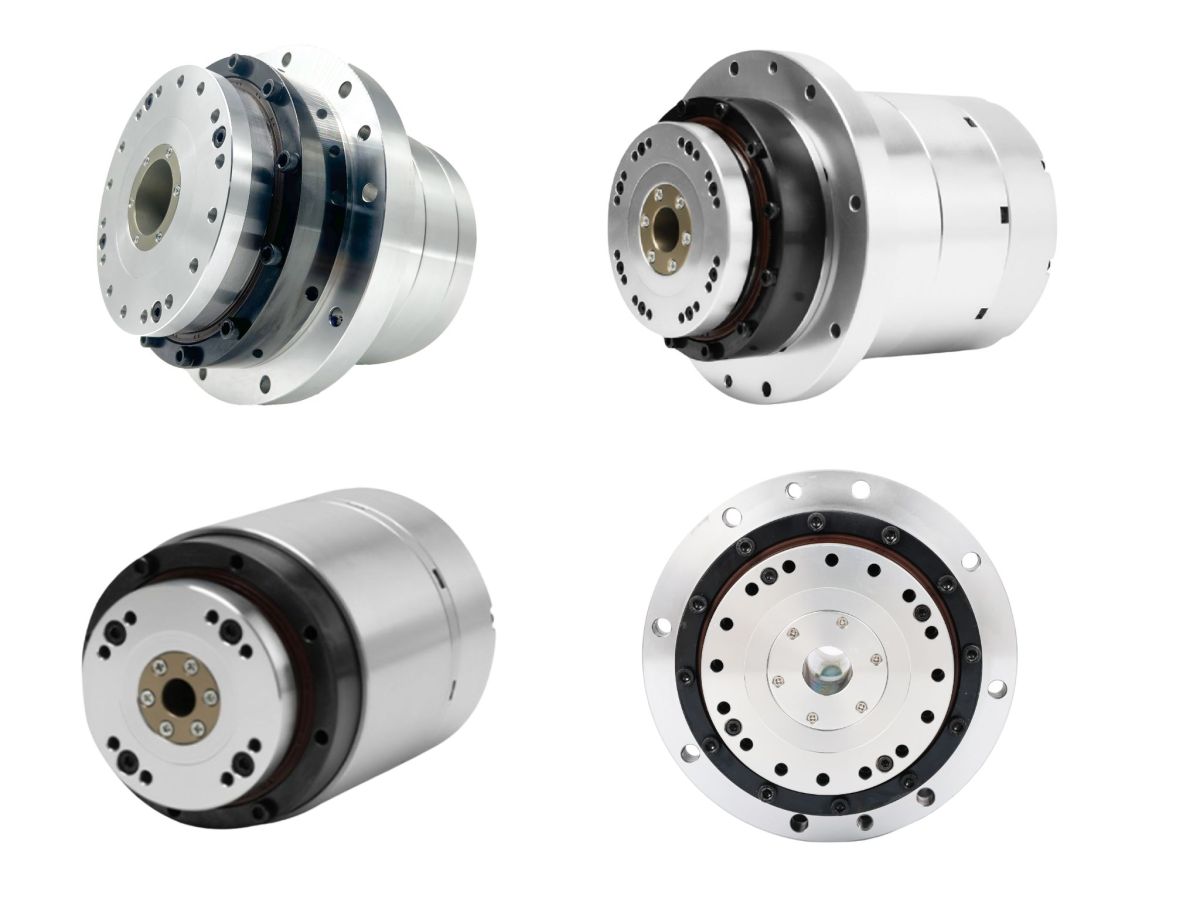

Konstruktion med stor hålaxel för halvledarutrustning

En av de mest användbara mekaniska egenskaperna hos våra harmoniska rotationsaktuatorer är konstruktionen med stor hålaxel.

I halvledarutrustning är centrum av en rotationsaxel ofta inte tillgängligt enbart för själva aktuatorn. Kablar, optiska komponenter, pneumatiska rör, vakuumledningar, sensorer eller andra mekaniska element kan behöva passera genom centrum.

En stor hålaxel kan därför ge betydligt större frihet vid utrustningskonstruktion.

I stället för att placera kablar och rör runt rotationsaktuatorns utsida kan utrustningskonstruktören dra dem genom aktuatorns centrum när den mekaniska strukturen tillåter det.

Detta kan bidra till att minska störningar mellan rörliga och stationära komponenter och göra den övergripande mekanismen mer kompakt.

För utrustningstillverkare är detta, enligt min mening, mer än en produktspecifikation. Hålstrukturen kan direkt påverka maskinens arkitektur.

Föreslagen bildtext: Harmonisk rotationsaktuator med stor hålaxel integrerad i halvledarutrustning

Flänsstruktur för enklare mekanisk integration

En annan viktig egenskap är flänsstrukturen.

Tillverkare av halvledarutrustning har ofta sin egen mekaniska arkitektur och vill inte nödvändigtvis omkonstruera hela mekanismen kring en standardaktuator.

En utgångsstruktur av flänstyp kan ge ett smidigare mekaniskt gränssnitt mellan aktuatorn och kundens utrustning.

Aktuatorn kan monteras direkt i den konstruerade mekaniska strukturen, medan utgångssidan kan anslutas till kundens rotationsmekanism.

Detta är särskilt användbart för utrustningstillverkare som redan har en mogen mekanisk konstruktion men behöver en kompakt rotationsdrift med hög precision.

I faktiska projekt är mekanisk integration ofta mer komplicerad än att välja en växel enbart utifrån vridmoment och utväxlingsförhållande. Installationsmått, flänsmått, axelmått, kabeldragning, lagerarrangemang och tillgängligt utrymme måste alla beaktas tillsammans.

Därför fokuserar vi på det mekaniska gränssnittet under utvecklingen av aktuatorer.

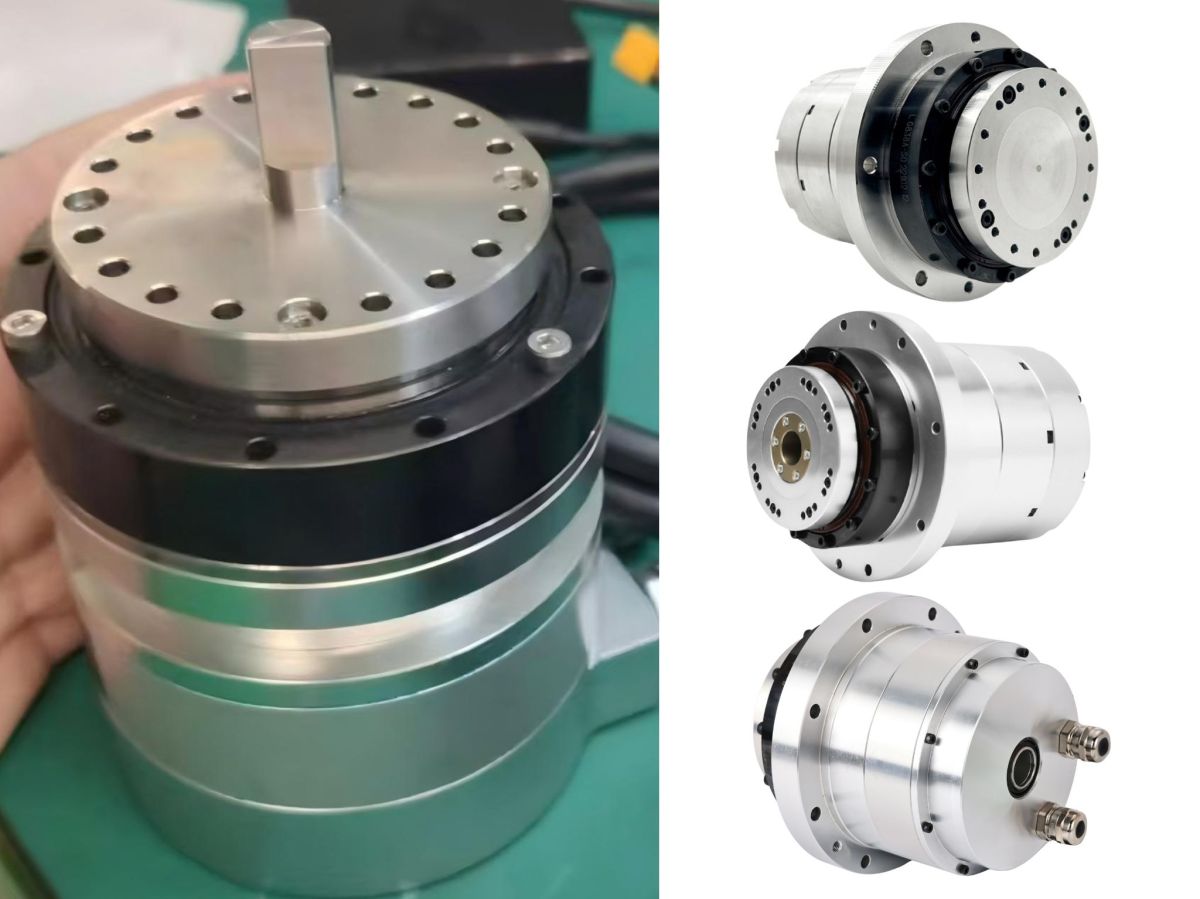

Anpassad axelbearbetning för olika typer av halvledarutrustning

En annan fråga vi ofta möter gäller utgående axel.

Olika halvledarmaskiner kan ha helt olika anslutningsstrukturer. En kund kan behöva en specifik axeldiameter, medan en annan kan kräva ett kilspår, en gängad sektion eller ett särskilt monteringsgränssnitt.

Vår harmoniska rotationsaktuator kan stödja anpassad axelbearbetning enligt den faktiska tillämpningen.

I många fall kan kunder även utföra den slutliga axelbearbetningen själva när deras tillverkningsprocess och toleranskrav tillåter det.

Jag anser att denna flexibilitet är värdefull eftersom den gör det möjligt för aktuatorn att bli en del av kundens mekaniska system, i stället för att tvinga kunden att helt omkonstruera systemet kring en standardaxel.

För precisionsutrustning bör axelanpassning dock inte betraktas separat från lagerstrukturen, utgångsbelastningen, tillåten momentbelastning, koncentriskhet och erforderlig noggrannhet.

När vi diskuterar anpassning med kunder ser vi därför till hela det mekaniska gränssnittet, snarare än att endast ändra axeldiametern.

Harmoniska rotationsaktuatorer för framkallningsutrustning inom halvledarindustrin

Framkallningsutrustning är en av de halvledartillämpningar där exakt rotationsrörelse kan vara viktig.

Aktuatorn kan användas för positionerings-, rotations-, överförings- eller justeringsmekanismer beroende på den specifika utrustningsarkitekturen.

I dessa tillämpningar kan rörelseprofilen omfatta upprepade indexerings- och positioneringscykler. Aktuatorn behöver bibehålla stabil drift under ett stort antal upprepade cykler.

Kombinationen av harmonisk transmission och servostyrning ger den mekaniska och elektriska grunden för denna typ av rörelse.

Föreslagen bildtext: HONPINE harmonisk rotationsaktuator använd i framkallningsutrustning för halvledare

Harmoniska rotationsaktuatorer för taktransport och waferhantering

Halvledarfabriker använder högt automatiserade materialhanteringssystem för att transportera waferbärare och andra produktionsmaterial mellan processer.

I takmonterad transportutrustning och waferhanteringsmekanismer kan rotationsrörelse krävas för positionering, orientering, överföring eller andra rörelsefunktioner.

Den mekaniska strukturen är ofta kompakt, och aktuatorn kan behöva arbeta upprepade gånger inom ett begränsat installationsutrymme.

Det är här hålaxelstrukturen kan bli särskilt användbar. När den mekaniska arkitekturen kräver att kablar eller andra komponenter passerar genom rotationsaxeln ger hålkonstruktionen ytterligare integrationsmöjligheter.

Samtidigt kan FOC-styrsystemet ge flexibel hastighetsstyrning för rörelsens olika steg.

Föreslagen bildtext: Harmonisk rotationsaktuator använd i halvledarutrustning för taktransport eller waferhantering

Harmoniska rotationsaktuatorer för rengöringsutrustning inom halvledarindustrin

Rengöringsutrustning har sina egna rörelsekrav.

Beroende på utrustningens konstruktion kan rotationsmekanismer behöva arbeta upprepade gånger samtidigt som stabil hastighet och positionering bibehålls.

I dessa system kan jämn rotation vara viktig eftersom plötslig acceleration, retardation eller instabil rörelse vid låg hastighet kan påverka den mekaniska processen.

Detta är ytterligare en situation där jag anser att kombinationen av harmonisk transmission och FOC-styrning är användbar.

Den harmoniska växeln ger den erforderliga mekaniska utväxlingen och styvheten, medan servostyrsystemet hanterar motorns dynamiska respons.

Resultatet är en rotationsaktuator som kan styras enligt den faktiska processen i stället för att bara arbeta vid en fast hastighet.

Föreslagen bildtext: HONPINE harmonisk rotationsaktuator integrerad i rengöringsutrustning för halvledare

Harmoniska rotationsaktuatorer för kristalltillväxtutrustning

Utrustning för kristalltillväxt, inklusive utrustning som används vid produktion av halvledarmaterial, kan också kräva styrd rotationsrörelse.

Aktuatorn kan integreras i mekanismer som kräver kontinuerlig rotation, positionering eller hastighetsjustering.

I denna typ av tillämpning behöver den erforderliga hastigheten inte förbli konstant under hela processen. Styrsystemet kan behöva justera rotationshastigheten efter processteget.

Detta gör servojustering av hastigheten särskilt viktig.

Ur ett konstruktionsperspektiv behöver aktuatorn inte bara ge tillräckligt vridmoment utan även stabil och förutsägbar rörelse inom det erforderliga driftområdet.

Föreslagen bildtext: Harmonisk rotationsaktuator använd i halvledarutrustning för kristalltillväxt

Varför kombinerar vi harmonisk transmission med servostyrning?

Jag ser ofta harmoniska växlar och servomotorer diskuteras som separata komponenter.

För halvledarutrustning anser jag att det är mer användbart att betrakta dem som ett enda rörelsesystem.

Den harmoniska växeln bestämmer de mekaniska transmissionsegenskaperna, inklusive utväxlingsförhållande, utgående vridmoment, styvhet och egenskaper för glapp.

Motorn bestämmer tillgänglig hastighet och vridmoment.

Encodern ger rörelseåterkoppling.

FOC styr motorn utifrån kommando och återkoppling.

Det mekaniska gränssnittet avgör hur enkelt den kompletta aktuatorn kan integreras i kundens utrustning.

Endast när dessa delar arbetar tillsammans kan aktuatorn leverera förväntad prestanda i en verklig maskin.

Det är därför vår utveckling av harmoniska rotationsaktuatorer inte är begränsad till själva växellådan.

Vad bör tillverkare av halvledarutrustning överväga vid val av rotationsaktuator?

Vid val av en harmonisk rotationsaktuator för halvledarutrustning rekommenderar jag att utgå från de faktiska rörelsekraven i stället för att välja en modell enbart baserat på nominellt vridmoment.

Den första frågan gäller den erforderliga utgående hastigheten. Den andra gäller det kontinuerliga och maximala vridmoment som mekanismen kräver. Därefter behöver vi överväga arbetscykel, acceleration och retardation, positioneringsnoggrannhet, tillåtna radiella och axiella belastningar, momentbelastning och installationsutrymme.

Hålaxeln är en annan viktig faktor när kablar, rör eller andra komponenter behöver passera genom rotationsaxeln.

Flänsgränssnittet och axelmåtten bör också beaktas i början av den mekaniska konstruktionsprocessen.

För halvledarutrustning kan även miljökrav vara viktiga. Beroende på tillämpningen kan utrustningstillverkaren ha krav kopplade till renhet, temperatur, vakuumförhållanden eller andra miljöfaktorer. Dessa krav bör bekräftas utifrån den faktiska maskinkonstruktionen i stället för att antas vara desamma för varje halvledartillämpning.

Varför är anpassning viktig i rörelsesystem för halvledare?

Det finns ingen enskild mekanisk arkitektur som passar alla halvledarmaskiner.

Detta är en av anledningarna till att vi får förfrågningar om anpassning från tillverkare av halvledarutrustning.

Ibland behöver kunden en annan axelkonfiguration. Ibland måste monteringsflänsen passa en befintlig struktur. I andra fall är håldiametern eller de övergripande måtten viktigare än att använda en helt standardiserad aktuator.

I många projekt kan kunder själva utföra viss axelbearbetning, vilket kan förenkla integrationen och göra det möjligt för aktuatorn att passa direkt i deras befintliga mekanism.

Vår roll är inte enbart att tillhandahålla en standardväxellåda. Vi behöver förstå hur aktuatorn ska installeras, vilken belastning den ska bära, hur den ska röra sig och hur den ska samverka med resten av maskinen.

Den tekniska kommunikationen är ofta viktigare än själva produktmodellnumret.

HONPINE harmonisk rotationsaktuator: utformad för tillämpningen

På HONPINE fokuserar vi på lösningar för precisionstransmission och rörelsestyrning.

Våra lösningar med harmoniska rotationsaktuatorer kombinerar harmonisk transmissionsteknik med motorstyrning och funktioner för mekanisk integration som krävs i praktiska automationstillämpningar.

För halvledarutrustning är tre egenskaper särskilt användbara.

Den första är den stora hålaxeln, som ger extra utrymme för kablar, rör och andra komponenter som passerar genom rotationsaxeln.

Den andra är flänsstrukturen, som ger ett praktiskt mekaniskt gränssnitt för utrustningsintegration.

Den tredje är flexibel axelbearbetning, som gör det möjligt att anpassa utgångsgränssnittet till olika kundmekanismer. I tillämpningar där kunder föredrar att själva utföra den slutliga axelbearbetningen kan aktuatorn också konstrueras utifrån det integrationskravet.

I kombination med FOC-baserad servostyrning gör dessa mekaniska egenskaper det möjligt för aktuatorn att hantera både transmissions- och rörelsestyrningskraven för halvledarutrustning.

Från en tillämpning till en bredare rörelselösning för halvledare

Vår erfarenhet inom halvledartillämpningar omfattar framkallningsutrustning, taktransport- och hanteringssystem, rengöringsutrustning och kristalltillväxtutrustning.

Dessa tillämpningar skiljer sig från varandra, men de delar ett gemensamt krav: rörelsesystemet måste vara kompakt, styrbart och tillräckligt tillförlitligt för att bli en del av en högt automatiserad produktionsprocess.

Denna erfarenhet har också stärkt en insikt för mig.

En bra aktuator är inte bara en motor kombinerad med en växel.

Det verkliga värdet kommer från hur transmissionen, motorn, encodern, styralgoritmen och det mekaniska gränssnittet fungerar tillsammans i kundens utrustning.

För halvledarutrustning kan förmågan att justera hastighet, styra acceleration och retardation, tillhandahålla en stor hålaxel, anpassa utgångsgränssnittet och integrera med kundens mekaniska struktur vara lika viktig som nominellt vridmoment eller utväxlingsförhållande.

Slutsats

Ur mitt perspektiv som teknisk chef är tillämpningen av harmoniska rotationsaktuatorer i halvledarutrustning en kombination av precisionstransmission och praktisk teknisk integration.

Den harmoniska transmissionen ger hög utväxling och exakta rörelseegenskaper. FOC-baserad styrning gör det möjligt för aktuatorn att reagera på förändrade hastighetskommandon och uppnå mjukare rörelse med sluten slinga. Den stora hålaxeln ger ytterligare frihet för kabel- och rördragning. Flänsstrukturen förenklar mekanisk integration, medan anpassningsbar axelbearbetning gör det möjligt för aktuatorn att anpassas till olika utrustningsarkitekturer.

Ännu viktigare är att vår erfarenhet av tillämpningar inom framkallning, taktransport, hantering, rengöring och kristalltillväxt

har visat oss att tillverkare av halvledarutrustning behöver rörelsekomponenter som kan anpassas till verkliga maskiner, inte bara standardprodukter som väljs ur en katalog.

På HONPINE kommer vi att fortsätta utveckla lösningar med harmoniska rotationsaktuatorer kring dessa praktiska konstruktionskrav.

Jag är Theodore Li, teknisk chef på HONPINE. Tack för att du läste, och jag hoppas att denna tekniska genomgång ger dig en tydligare förståelse för hur harmoniska rotationsaktuatorer kan användas i halvledarutrustning och vilka faktorer som bör beaktas vid konstruktion av ett rotationsrörelsesystem med hög precision.
