När kräver styrning av utombordsmotorer en harmonisk rotationsaktuator?

Introduktion

Styrning av elektriska utombordsmotorer blir en viktig rörelsestyrningsfunktion i elektriska båtar, autonoma ytfartyg, obemannade ytfarkoster, marin robotik och andra smarta marina system. I takt med att framdrivningssystem blir allt mer elektrifierade och automatiserade är styrning inte längre bara en mekanisk mekanism för att ändra riktning. Den har blivit en precisionsuppgift inom rörelsestyrning som kräver noggrann vinkelpositionering, tillräckligt styrmoment, förutsägbar respons och tillförlitlig drift under kontinuerligt föränderliga marina belastningar.

Detta skapar en annan uppsättning krav för styröverföringen. En konventionell motor och växellåda kan ge tillräcklig kraft för att vrida en utombordsmotor, men tillämpningar med autonom navigering, reglerad styrning, frekventa riktningsändringar eller begränsat installationsutrymme kan kräva betydligt högre överföringsprecision och bättre integration.

Det är här ett precisionsrotationsdon kan bli värdefullt. Enharmonisk rotationsaktuatorkombinerar motordriven rotation med precisionsharmonisk transmission och ger höga utväxlingsförhållanden, lågt glapp, hög momentdensitet och kompakt mekanisk integration. Dessa egenskaper gör den särskilt intressant för styrning av elektriska utombordsmotorer när systemet behöver kombinera moment, precision och kompakthet.

En harmonisk rotationsaktuator krävs dock inte automatiskt för varje utombordsmotor. Den rätta lösningen beror på styrbelastningen, den erforderliga positioneringsnoggrannheten, driftcykeln, installationsutrymmet, styrarkitekturen och miljöförhållandena.

Den viktigare frågan är därför inte bara om en harmonisk rotationsaktuator kan användas för utombordsstyrning, utan när precisionstransmission och kontrollerad rotationsrörelse gör en harmonisk rotationsaktuator till det bättre tekniska valet.

1. Styrning av elektriska utombordsmotorer blir en precisionsapplikation för rörelsestyrning

I en konventionell båt kan styrningen kontrolleras mekaniskt med ratt, kabel, hydrauliskt system eller annan överföringsmekanism. Huvudsyftet är att överföra operatörens inmatning till utombordsmotorn.

Elektriska och autonoma fartyg medför andra krav.

Styrkommandot kan komma från en elektronisk styrenhet i stället för direkt från en mänsklig operatör. Styrenheten kan kontinuerligt beräkna den erforderliga styrvinkeln utifrån kurs, färdväg, hastighet, vind, ström och fartygets dynamik.

Det innebär att styraktuatorn måste omvandla ett elektriskt kommando till en kontrollerad mekanisk position.

Systemet blir därmed en kombination av:

Elektronisk styrning + elektrisk motor + precisionstransmission + positionsåterkoppling + mekanisk styrkonstruktion

I denna arkitektur ansvarar transmissionssystemet inte längre enbart för att öka momentet. Det påverkar också styrnoggrannhet, respons, repeterbarhet och stabilitet.

Därför blir precisionstransmissionsteknik allt mer relevant för styrning av elektriska utombordsmotorer.

2. Vad skiljer styrning av utombordsmotorer från vanlig rotationsrörelse?

En utombordsmotor roterar inte fritt på samma sätt som ett industriellt rundbord.

Aktuatorn måste vrida framdrivningsenheten runt en styraxel samtidigt som den hanterar yttre mekaniskt motstånd och föränderliga hydrodynamiska krafter.

Styrbelastningen kan påverkas av utombordsmotorns massa, propellerdragkraft, vattenmotstånd, friktion, monteringsstruktur, fartygshastighet och driftförhållanden.

Samtidigt kan styrsystemet behöva arbeta inom ett begränsat vinkelområde i stället för att rotera kontinuerligt över flera varv.

Denna kombination skapar ett specifikt krav på rörelsestyrning.

Aktuatorn måste ge tillräckligt moment för att flytta utombordsmotorn, tillräcklig styvhet för att bibehålla den önskade positionen, lämplig utgångshastighet för styrrespons samt tillräcklig positioneringsnoggrannhet för styrsystemet.

En lämplig styraktuator måste därför utvärderas som en del av hela framdrivnings- och styrsystemet, snarare än som en isolerad motor.

3. När blir precisionstransmission viktig?

Precisionstransmission blir särskilt viktig när styrsystemet behöver omvandla små motorrörelser till förutsägbara förändringar av utgångsvinkeln upprepade gånger.

Tänk på ett autonomt ytfartyg som håller en rak kurs.

Navigeringsstyrenheten kan kontinuerligt göra små korrigeringar av styrvinkeln. Aktuatorn kan upprepade gånger röra sig något i en riktning, återgå mot mittpositionen och sedan göra ytterligare en korrigering.

Om transmissionen innehåller för stort mekaniskt spel kan motorn röra sig utan att omedelbart skapa en motsvarande rörelse vid utgången.

Detta skapar en dödzon mellan motorn och styrutgången.

För grundläggande manuell styrning kan sådant mekaniskt spel vara acceptabelt.

För reglerad autonom styrning kan dock överdrivet glapp minska positioneringskonsekvensen och göra styrsystemet svårare att trimma.

Detta är en av de situationer där precisionstransmission blir viktigare än att enbart välja en motor med högre moment.

4. Lågt glapp är viktigt för styrning av styrvinkel

Glapp är en av de viktigaste transmissionsparametrarna i precisionsstyrningstillämpningar.

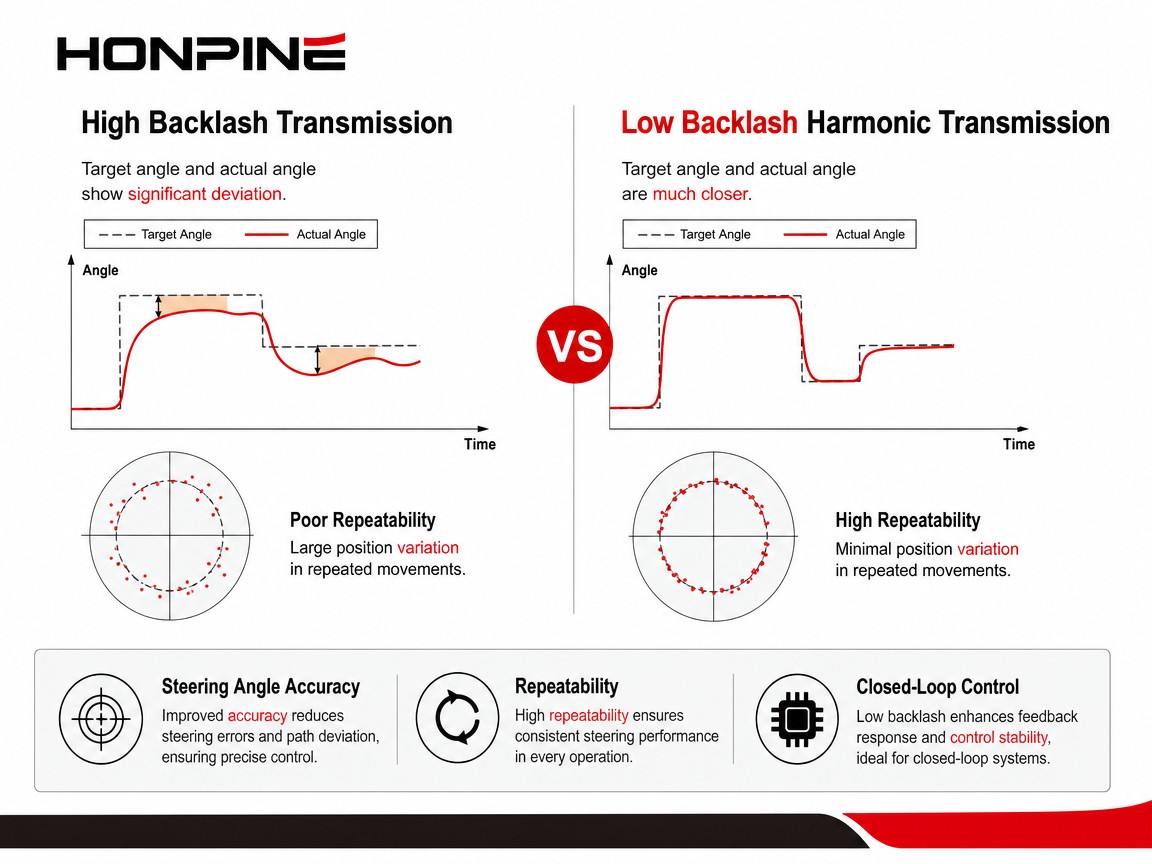

En transmission med lågt glapp minskar mängden fri rörelse mellan transmissionens ingångs- och utgångssida. Detta gör att förändringar i motorpositionen kan överföras mer direkt till styrutgången.

Harmonisk transmission är välkänd för sina egenskaper med lågt glapp.

För ett elektriskt styrsystem för utombordsmotorer kan detta bidra till att upprätthålla ett närmare samband mellan den kommenderade styrvinkeln och den faktiska styrvinkeln.

Detta är särskilt användbart för:

• Autonoma ytfartyg

• Obemannade båtar

• Elektriska båtar

• Marin robotik

• Fjärrstyrda fartyg

• och andra tillämpningar som använder elektronisk styrkontroll.

Målet är inte att uppnå lägsta möjliga glapp oavsett kostnad. I stället bör transmissionen ge en glappnivå som är lämplig för den erforderliga styrnoggrannheten och styrprestandan.

5. Hög utväxling omvandlar motorhastighet till styrmoment

Elektriska motorer är generellt effektivare när de arbetar vid relativt höga rotationshastigheter, medan en styrmekanism för utombordsmotor normalt kräver långsammare och mer kontrollerad rotationsrörelse.

En precisionsväxellåda spelar därför en viktig roll när motorhastighet ska omvandlas till användbart styrmoment.

Harmonisk transmission kan ge en hög utväxling i en kompakt konstruktion.

Detta gör att motorn kan arbeta vid en lämplig hastighet medan utgångssidan genererar det moment som krävs för att vrida utombordsmotorn.

Fördelen blir särskilt relevant när styrsystemet har begränsat installationsutrymme.

I stället för att använda en stor motor med låg hastighet kan en mindre motor med hög hastighet i kombination med en precisionsöverföring med hög utväxling ge en mer kompakt rörelselösning.

Den faktiska utväxlingen måste fortfarande väljas utifrån erforderlig styrhastighet och moment. En högre utväxling är inte alltid bättre om den försämrar styrsystemets responsegenskaper.

6. Hög momentdensitet hjälper när installationsutrymmet är begränsat

Marina framdrivningssystem har ofta strikta begränsningar för vikt och installationsvolym.

En elektrisk utombordsmotor integrerar redan framdrivningsmotor, kraftelektronik, kylkomponenter, propellersystem, hölje och mekanisk monteringsstruktur.

Styraktuatorn måste få plats i det återstående mekaniska utrymmet utan att i onödan öka framdrivningsenhetens totala massa.

Hög momentdensitet blir därför en viktig konstruktionsfaktor.

En harmonisk rotationsaktuator kan kombinera en motor med en kompakt harmonisk transmissionsmekanism för att ge relativt högt utgångsmoment inom en begränsad volym.

Detta gör tekniken särskilt intressant för kompakta elektriska framdrivningssystem, autonoma båtar, små obemannade ytfartyg och marina robotplattformar.

Fördelen är inte bara en mindre aktuator.

En mer kompakt aktuator kan också ge större frihet vid utformning av styraxeln, monteringsstrukturen, kabeldragningen och omgivande framdrivningskomponenter.

7. Reglerad styrning kräver mer än en motor

I ett autonomt marint system arbetar styraktuatorn normalt som en del av ett reglersystem med återkoppling.

Navigeringsstyrenheten bestämmer en målkurs eller styrvinkel.

Styrstyrenheten omvandlar detta kommando till ett motorkommando.

Aktuatorn genererar rotationsrörelse.

En kodare mäter den faktiska positionen.

Styrsystemet jämför sedan målpositionen med den uppmätta positionen och justerar aktuatorn därefter.

Denna process kräver ett förutsägbart samband mellan motorrörelse och utgångsrörelse.

Om transmissionen har överdrivet glapp, elasticitet eller okontrollerad mekanisk rörelse kan styrenheten behöva kompensera för dessa egenskaper.

En precisionstransmission med lågt glapp och lämplig styvhet kan göra den mekaniska sidan av styrsystemet mer förutsägbar.

Därför kan kombinationen av precisionstransmission och positionsåterkoppling vara viktigare än själva motorn vid konstruktion av elektrisk styrning med hög prestanda.

8. Kodaråterkoppling förbättrar återkopplingen av styrpositionen

Aktuatorns transmissionsprestanda och kodarkonfiguration bör övervägas tillsammans.

En högupplöst kodare kan ge detaljerad information om motor- eller utgångsposition, beroende på var kodaren installeras.

För tillämpningar som kräver noggrann styrning av utombordsstyrvinkeln kan positionsåterkoppling på utgångssidan vara särskilt värdefull eftersom den direkt mäter den position som är viktig för styrsystemet.

Detta kan hjälpa styrenheten att identifiera den faktiska styrpositionen i stället för att helt förlita sig på information från motorsidan.

En lämplig styrarkitektur kan därför kombinera:

• Precisionstransmission

• Lågt glapp

• Högupplöst positionsåterkoppling

• Reglerad rörelsestyrning

Denna kombination är särskilt relevant för autonom navigering, marin robotik och elektroniskt styrda elektriska framdrivningssystem.

9. Frekventa riktningsväxlingar gör transmissionsglapp mer märkbart

Elektrisk utombordsstyrning kan innebära frekventa riktningsändringar.

Ett autonomt fartyg som håller sin kurs kan upprepade gånger utföra små styrkorrigeringar åt vänster och höger.

Under dessa riktningsväxlingar blir det mekaniska spelet i transmissionen tydligare.

Med en växellåda med stort glapp kan motorn ändra rotationsriktning innan styrutgången börjar röra sig.

Detta kan introducera en fördröjning eller dödzon i styrresponsen.

Precisionstransmission med lågt glapp minskar denna effekt och kan förbättra konsekvensen vid styrkorrigeringar med små vinklar.

Detta är en anledning till att harmonisk transmission kan vara särskilt relevant för autonoma marina tillämpningar, snarare än endast för konventionella roterande maskiner.

10. Kompakt integration kan minska antalet mekaniska komponenter

Ett konventionellt elektriskt styrsystem kan kräva en motor, växellåda, koppling, lager, fästen, positionssensor och andra mekaniska komponenter.

Varje ytterligare komponent skapar ytterligare ett mekaniskt gränssnitt som måste konstrueras, riktas in, monteras och underhållas.

En integrerad rotationsaktuator kan kombinera flera av dessa funktioner i en kompakt enhet.

För styrning av elektriska utombordsmotorer kan detta förenkla anslutningen mellan den motordrivna transmissionen och styraxeln.

En mer integrerad aktuatorarkitektur kan även minska behovet av externa kopplingar och transmissionssteg.

Detta är särskilt användbart vid konstruktion av kompakta elektriska båtar och autonoma marina plattformar där utrymme, vikt och installationskomplexitet måste kontrolleras.

11. Ihåliga rotationsstrukturer kan förenkla kabeldragningen

Elektrisk kabeldragning är en annan faktor i ett integrerat styrsystem.

En elektrisk utombordsmotor kan kräva motorkablar, kodarkablar, kommunikationskablar, styrsensorer och andra elektriska anslutningar.

När dessa komponenter är placerade runt en roterande styraxel kan kabeldragningen bli svår.

En ihålig rotationsaktuator kan ge en central genomföring för kablage när aktuatorns konstruktion och installationskonfiguration stöder denna funktion.

Detta kan bidra till att minska externa kabelslingor och potentiell interferens mellan rörliga mekaniska komponenter och elektrisk kabeldragning.

För kompakta marina framdrivningssystem kan därför konstruktioner med ihålig axel eller ihålig rotation ge ytterligare fördelar för mekanisk integration.

Den faktiska lösningen för kabeldragning måste fortfarande utvärderas utifrån aktuatorns håldiameter, rotationsområde, tätningsstruktur, kontaktkonfiguration och miljökrav.

12. När blir en harmonisk rotationsaktuator den föredragna lösningen?

En harmonisk rotationsaktuator blir särskilt attraktiv när flera krav finns samtidigt.

Styrsystemet kan kräva relativt högt utgångsmoment samtidigt som ett kompakt mekaniskt installationsutrymme bibehålls.

Det kan behöva lågt glapp eftersom styrenheten utför frekventa korrigeringar med små vinklar.

Det kan kräva noggrann utgångspositionering för autonom navigering.

Det kan behöva kodaråterkoppling för reglerad styrning.

Det kan även kräva hög momentdensitet eftersom framdrivningssystemet har strikta begränsningar för vikt och volym.

När dessa krav överlappar blir fördelarna med harmonisk transmission mer betydelsefulla.

Tekniken väljs därför inte bara för att den är en harmonisk växellåda.

Den väljs eftersom kombinationen av precisionstransmission, lågt glapp, hög utväxling, hög momentdensitet och kompakt integration motsvarar kraven på systemnivå.

13. Tillämpningar för harmoniska rotationsaktuatorer inom marin automation

Styrning av elektriska utombordsmotorer är bara en möjlig tillämpning för denna typ av precisionsrotationsrörelseteknik.

Autonoma ytfartyg kan använda rotationsaktuatorer för elektroniskt styrd framdrivningsstyrning.

Obemannade ytfarkoster kan använda kompakta aktuatorer för fjärrstyrda eller autonoma styrsystem.

Elektriska båtar kan integrera rotationsaktuatorer i elektroniskt styrda framdrivningsarkitekturer.

Marina robotar kan kräva kompakt rotationspositionering för framdrivningsenheter, sensorer, kameror eller andra nyttolastsystem.

Inspektionsplattformar under vatten eller till havs kan också kräva kontrollerad rotationsrörelse för positionering av mätutrustning, även om kraven på miljöskydd blir särskilt viktiga i dessa tillämpningar.

Det gemensamma kravet för dessa system är kontrollerad rotationsrörelse inom ett begränsat mekaniskt utrymme.

Detta gör precisionstransmissionsteknik relevant även utanför robotik och fabriksautomation.

14. Precisionstransmission är också relevant för marin robotik

Marin robotik blir alltmer beroende av kompakta system för rörelsestyrning.

En marin robot kan behöva styra framdrivningsriktning, kameraorientering, sensorposition, robotmekanismer eller andra rotationsfunktioner.

Dessa system kombinerar ofta begränsat installationsutrymme med strikta krav på vikt, respons och positionering.

En precisionstransmission kan ge en mekanisk grund för noggrann rotationspositionering.

Harmonisk transmission är ett alternativ för dessa tillämpningar tack vare dess höga utväxling och egenskaper med lågt glapp.

Marin robotik medför dock ytterligare en teknisk faktor som är mindre kritisk i industriell inomhusautomation: miljöskydd.

Vattenexponering, luftfuktighet, saltspray, korrosion, vibrationer, temperaturförändringar och tätningskrav måste alla beaktas vid val av aktuator.

Därför bör transmissionens precisionsprestanda alltid utvärderas tillsammans med dess lämplighet för miljön.

15. Elektrisk marin framdrivning kräver val av aktuator på systemnivå

En elektrisk styraktuator för utombordsmotor kan inte väljas oberoende av framdrivningssystemet.

Motorn, transmissionen, styraxeln, monteringsstrukturen, kodaren, styrenheten, strömförsörjningen och fartygsdynamiken påverkar alla slutprestandan.

Det erforderliga styrmomentet bör beräknas utifrån de faktiska mekaniska och hydrodynamiska belastningarna.

Den erforderliga styrhastigheten bör bestämmas utifrån fartygets krav på manövrerbarhet.

Utväxlingen bör sedan väljas för att balansera motorhastighet, utgångsmoment och styrrespons.

Glapp och styvhet bör utvärderas utifrån den erforderliga styrprecisionen.

Kodaren och styrgränssnittet bör väljas utifrån arkitekturen för reglering med återkoppling.

Slutligen bör aktuatorns termiska prestanda och miljöskydd valideras under realistiska driftförhållanden.

Detta arbetssätt på systemnivå är mer tillförlitligt än att välja en aktuator enbart utifrån ett nominellt momentvärde.

16. När kan en harmonisk rotationsaktuator vara onödig？

Alla elektriska utombordsmotorer behöver inte harmonisk precisionstransmission.

För en liten fritidsbåt med manuell styrning eller styrning med låg precision kan en konventionell elektrisk styrmekanism redan ge tillräcklig prestanda.

Om tillämpningen har låga positioneringskrav, begränsade styrcykler, tillräckligt installationsutrymme och starka kostnadsbegränsningar kan en enklare kombination av motor och växellåda vara lämpligare.

Syftet med precisionstransmission är inte att göra varje styrsystem onödigt avancerat.

I stället blir tekniken med harmonisk rotationsaktuator värdefull när tillämpningen verkligen kräver en kombination av kompakthet, momentdensitet, lågt glapp, positioneringsnoggrannhet och kontrollerad rotationsrörelse.

Denna åtskillnad är viktig vid val av en praktisk teknisk lösning.

17. Hur väljer man en harmonisk rotationsaktuator för utombordsstyrning？

Urvalsprocessen bör börja med styrmekanismen snarare än aktuatorns katalog.

Bestäm först det erforderliga kontinuerliga och maximala styrmomentet under realistiska driftförhållanden.

Definiera sedan den erforderliga styrhastigheten och maximala styrvinkeln.

Utvärdera därefter de mekaniska belastningar som verkar på aktuatorn, inklusive radiella belastningar, axiella belastningar och externa moment som genereras runt styraxeln.

Transmissionen bör sedan utvärderas utifrån utväxling, glapp, styvhet, verkningsgrad och förväntad livslängd.

Motorn bör anpassas till de erforderliga egenskaperna för hastighet och moment.

Kodarupplösning och installationsposition bör väljas utifrån önskad styrnoggrannhet och återkopplingsarkitektur.

Elektriska parametrar, inklusive matningsspänning, kommunikationsgränssnitt och kompatibilitet med styrenhet, bör också bekräftas.

Slutligen ska termisk prestanda, tätning, korrosionsbeständighet, vibrationsbeständighet och andra miljökrav utvärderas utifrån den faktiska marina tillämpningen.

En bra process för val av aktuator tar därför hänsyn till hela rörelsesystemet snarare än en enskild specifikation.

18. HONPINE harmonisk rotationsaktuator för precis marin rörelse

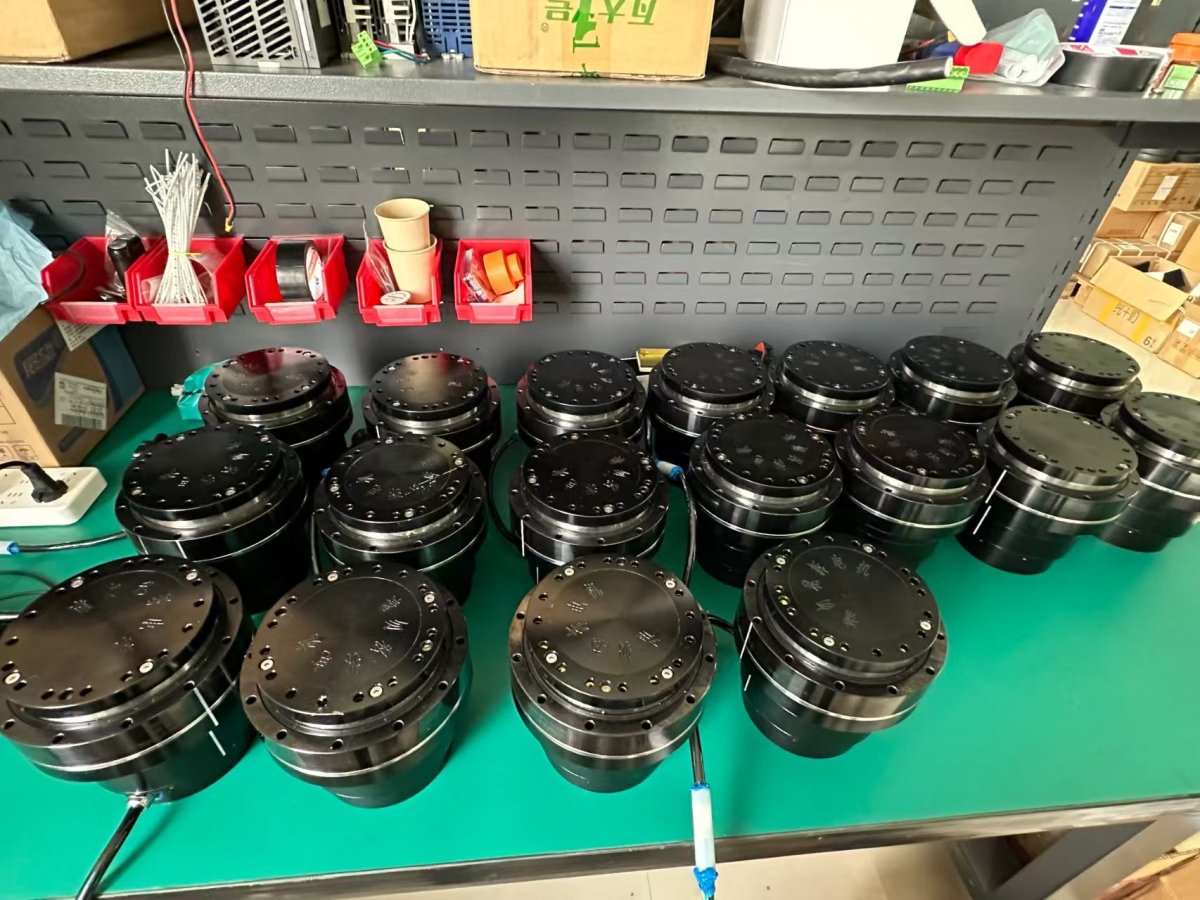

HONPINE utvecklar harmonisk transmission och integrerade rotationsrörelselösningar för tillämpningar som kräver kompakt mekanisk integration, hög momentdensitet, precisionstransmission och kontrollerad rotationsrörelse.

För styrning av elektriska utombordsmotorer kan en harmonisk rotationsaktuator från HONPINE övervägas när styrsystemet kräver mer än grundläggande motordriven rotation.

Tillämpningar med autonom navigering, elektronisk styrning, frekvent vinkelkorrigering, kompakta framdrivningssystem och reglerad positionsstyrning kan dra nytta av egenskaperna hos harmonisk precisionstransmission.

Beroende på den valda aktuatorns konfiguration kan funktioner som lågt glapp, hög utväxling, kodaråterkoppling, integrerad motorkonstruktion och ihåliga rotationsstrukturer bidra till en mer kompakt och styrbar styrarkitektur.

Rätt aktuator bör dock alltid väljas utifrån det faktiska styrmomentet, utgångshastigheten, driftcykeln, de mekaniska belastningarna, installationsmåtten, återkopplingskraven och de marina miljöförhållandena.

HONPINE kan stödja ingenjörer vid utvärdering av en lämplig rotationsrörelselösning utifrån hela styrsystemet, i stället för att välja en modell baserad enbart på moment.

19. Utöver utombordsstyrning: Precisionsrotationsrörelse för smarta marina system

Efterfrågan på kompakt precisionsrörelse ökar inom hela den marina industrin.

• Elektriska framdrivningssystem kräver kontrollerad styrning.

• Autonoma ytfartyg kräver exakt kurskontroll.

• Marina robotar kräver kompakta positioneringsmekanismer.

• Fjärrstyrda båtar kräver tillförlitlig elektronisk styrning.

Smarta marina system kan kräva aktuatorer för sensorer, kameror, framdrivningsenheter och andra roterande mekanismer.

I varje tillämpning kommer den erforderliga kombinationen av moment, hastighet, noggrannhet, storlek, återkoppling och miljöskydd att vara olika.

Därför bör tekniken för precisionsrotationsaktuatorer betraktas som en del av en bredare arkitektur för rörelsestyrning snarare än som en komponent för ett enda syfte.

Slutsats

Frågan är inte om varje utombordsmotor bör använda en harmonisk rotationsaktuator.

Den viktigare frågan är om styrsystemet kräver de egenskaper som harmonisk precisionstransmission kan erbjuda.

När ett elektriskt utombordsstyrsystem behöver noggrann vinkelpositionering, lågt glapp, frekventa riktningsändringar, hög momentdensitet, kompakt integration och reglering med återkoppling, kan en harmonisk rotationsaktuator bli en mycket attraktiv lösning.

Dessa krav blir allt vanligare i autonoma ytfartyg, obemannade båtar, elektrisk marin framdrivning, marin robotik och smarta marina system.

För enklare manuella styrtillämpningar eller tillämpningar med låg precision kan en konventionell motor och växellåda vara tillräcklig.

För avancerade elektriska och autonoma styrsystem kan kombinationen av precisionstransmission, lågt glapp, hög utväxling, momentdensitet och integrerad rotationsrörelse dock ge en betydande teknisk fördel.

HONPINEs lösningar med harmoniska rotationsaktuatorer är utformade för precisionsapplikationer med rotationsrörelse där moment, kompakthet, positionering och systemintegration behöver fungera tillsammans. För styrning av elektriska utombordsmotorer bör lämplig konfiguration fastställas utifrån faktisk styrbelastning, hastighet, arbetscykel, mekanisk struktur, återkopplingskrav och miljöförhållanden.

Den bästa aktuatorn är inte nödvändigtvis den största eller mest kraftfulla. Det är den aktuator vars precisionstransmission, moment, hastighet, återkoppling och mekaniska integration motsvarar kraven för hela det marina styrsystemet.
