Varför Är Det Så Svårt för Priset på Högpresterande Humanoida Robotar att Minska?Och Varför Är Harmoniska Ledmoduler Fortfarande Oersättliga?

När kommer humanoida robotar att kommersialiseras, och varför är deras pris så svårt att sänka?

Med enorma mängder kapital som strömmar in i industrin för humanoid robotik går humanoida robotar tydligt mot storskalig massproduktion. Ändå kvarstår en grundläggande fråga: varför är deras pris fortfarande så svårt att få ner?
Till och med Kina—som ofta kallas världens fabrik—har inte kunnat producera verkligt lågkostnadsbaserade humanoida robotar.

Till exempel är Unitree H1 prissatt till omkring RMB 650,000, medan Unitree G1, som tar bort de dyra fingerfärdiga händerna (och därför inte strikt kan betraktas som en fullständig humanoid robot) och avsevärt minskar frihetsgraderna, fortfarande kostar RMB 99,000.

Kärnskälet ligger i ett oundvikligt krav: höga frihetsgrader.
Hög DOF är avgörande för humanoida robotar, och detta leder direkt till att ledmoduler står för en konsekvent hög andel av det totala systemvärdet.

Vad gör humanoida robotar så dyra?

I humanoida robotar står leder för cirka 60%–70% av den totala kostnaden.

Om vi tar Tesla Optimus som ett representativt exempel:
En typisk humanoid robot har 28 aktuatorer, jämnt fördelade mellan linjära aktuatorer och roterande aktuatorer.

Roterande aktuatorer består huvudsakligen av:
ramlös servomotor + harmonisk växelreducerare + motordrivare + koppling + kraftsensor + kodare

Linjära aktuatorer, som liknar mänskliga muskler, består huvudsakligen av:
ramlös servomotor + planetrullskruv / trapetsskruv + motordrivare + kraftsensor + kodare

Alla 28 leder i Tesla Optimus använder ramlösa vridmomentsmotorer som primär kraftkälla.

Bland dem:

14 roterande leder använder ramlös vridmomentsmotor + harmonisk växelreducerare

14 linjära leder använder ramlös vridmomentsmotor + planetrullskruv

Grundversionen av Unitree G1 är utrustad med 23 ramlösa motorer, var och en prissatt till cirka USD 190–285, vilket ger en total kostnad för ledmotorer på omkring USD 4,300–6,900.

Varför är leder så kritiska i humanoida robotar?

Robotleder är de centrala möjliggörarna för humanoid rörelse.
Endast ledmoduler med ultrahöga utväxlingsförhållanden, extremt hög vridmomenttäthet och nära noll glapp—nämligen harmoniska ledmoduler—kan möjliggöra verkligt humanoida, naturliga rörelser.

Även om ledmoduler bidrar betydligt till den totala kostnaden, förblir harmoniska ledmoduler i nuvarande tekniska stadium den enda lösningen som uppnår den optimala balansen mellan storlek, vikt, precision och vridmoment. Detta gör dem oersättliga.

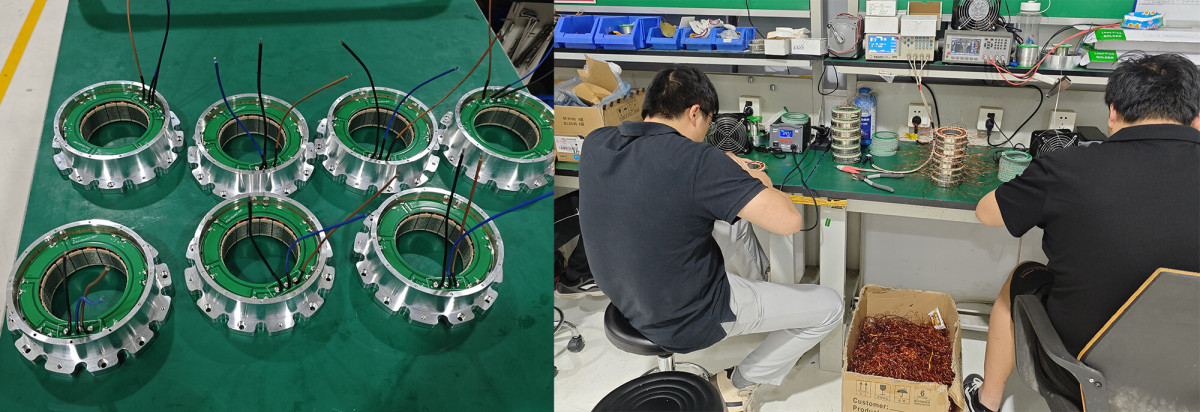

Varför är ramlösa vridmomentsmotorer så viktiga i humanoida robotleder?

Industrin för humanoid robotik använder nästan uteslutande ramlösa motorer i leder.
En ramlös vridmomentsmotor är en typ av permanentmagnetisk synkronmotor som endast behåller den vridmoments- och hastighetsgenererande kärnan i en traditionell motor—utan axel, lager, hölje eller ändkåpor.

En ramlös motor består endast av två delar:

Rotor: en invändig roterande stålring med permanentmagneter, monterad direkt på maskinaxeln

Stator: en yttre komponent med laminerat stål och kopparlindningar, tätt monterad inuti det mekaniska höljet för att generera elektromagnetisk kraft

Till skillnad från konventionella servomotorer, som främst utvärderas efter uteffekt, utvärderas ramlösa vridmomentsmotorer efter utgående vridmoment.

Driven av en drivenhet styr drivaren UVW trefasströmmarna för att generera ett magnetfält som driver permanentmagnetrotorn. Återkoppling kan tillhandahållas via Hall-sensorer eller externa kodare, vilket gör det möjligt för drivningen att jämföra faktisk återkoppling med målvärden och exakt justera rotorpositionen för att uppnå servostyrning.

Den viktigaste fördelen med ramlösa motorer ligger i deras höga vridmoment- och effekttäthet samt utmärkta volym- och viktverkningsgrad.
Genom att öka statorspårens fyllnadsgrad (bädda in fler kopparlindningar) och optimera den strukturella designen (lättvikt, tunna profiler) levererar ramlösa motorer kraftfullt vridmoment inom begränsat utrymme—vilket gör dem idealiska för humanoida robotar, där storlek, vikt och dynamisk prestanda är kritiska.

Deras högdensitetsegenskaper inkluderar:Högre uteffekt inom samma volym,Mindre storlek för samma effektnivå,Lägre temperaturökning

Tack vare integrerad design och optimerade ingjutningsprocesser förbättras även energieffektivitet och tillförlitlighet avsevärt.

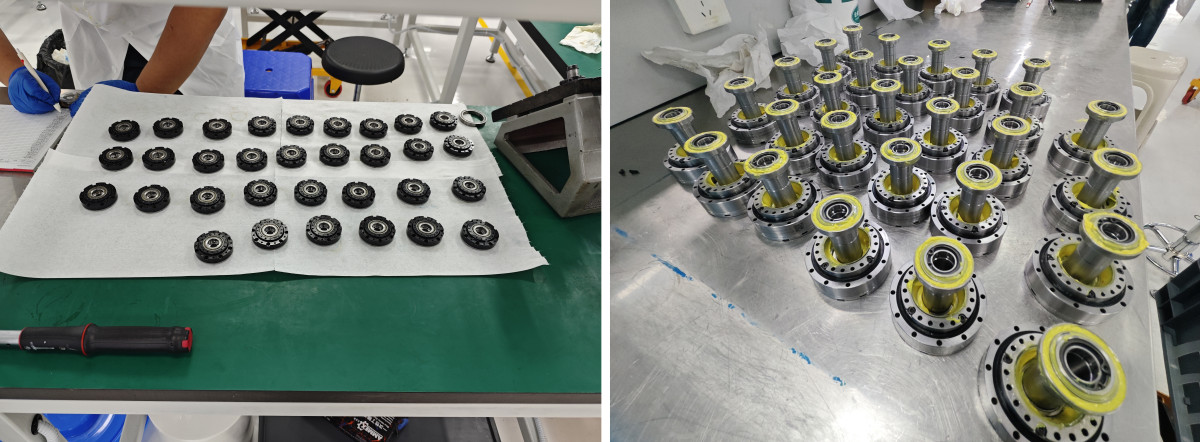

Varför är växelreducerare så viktiga i humanoida robotleder?

Vid jämförelse mellan harmoniska växelreducerare, RV-växelreducerare och planetväxelreducerare är harmoniska växelreducerare för närvarande den optimala lösningen för humanoida robotars överarmsleder.

I harmoniska växlar:30%–50% av det totala antalet tänder är i ingrepp samtidigt,Fel medelvärdesbildas över flera tänder, vilket ger ömsesidig kompensation,Överföringsnoggrannheten är extremt hög, med glapp kontrollerbart inom 1 bågminut,Under samma kuggnoggrannhetsklass är överföringsfelet ungefär en fjärdedel av det i konventionella cylindriska kugghjulssystem.

Genom att justera våggeneratorns radie något för att öka flexspline-deformationen kan glapp reduceras till nära noll, eller till och med helt elimineras—vilket gör harmoniska växlar särskilt lämpliga för frekvent reverserande rörelse.

Hur fungerar harmoniska växelreducerare?

Harmonisk transmission bygger på samspelet mellan våggeneratorn och det flexibla kugghjulet.
När våggeneratorn roterar orsakar dess elliptiska profil periodisk elastisk deformation av flexspline. Eftersom flexspline och circular spline skiljer sig åt i tandantal (vanligtvis med två tänder), förskjuts ingreppspositionen kontinuerligt.

För varje 180 grader av våggeneratorns rotation förflyttas flexspline:s ingreppsposition med ett tandsteg längs omkretsen. Denna ackumulerade relativa förskjutning skapar en hastighetsskillnad mellan flexspline och circular spline.

Som ett resultat, när våggeneratorn fullbordar ett helt varv, roterar flexspline endast
(tandskillnad / circular spline teeth) × 360 grader,
vilket uppnår ett mycket högt utväxlingsförhållande.

Den harmoniska växelreduceraren är en kritisk komponent i den harmoniska ledmodulen.
Motor och harmonisk växelreducerare måste effektmatchas korrekt—varken underdimensionerade eller överdimensionerade. Vid leddesign måste växelreducerarens parametrar (vridmoment, hastighet) fastställas först, och därefter väljs motorn därefter.

Det höga priset på humanoida robotar orsakas inte av varumärkespremier, utan av teknisk komplexitet och svårigheten med precisions tillverkning.

Varje led i en humanoid robot måste samtidigt uppnå:Hög precision,Lättviktsdesign,Högt vridmoment, Långsiktig tillförlitlighet.

Endast när varje led uppfyller dessa stränga krav kan hela roboten fungera smidigt, säkert och naturligt.Detta är det grundläggande skälet till varför kostnaden för högpresterande humanoida robotar fortfarande är svår att sänka.
