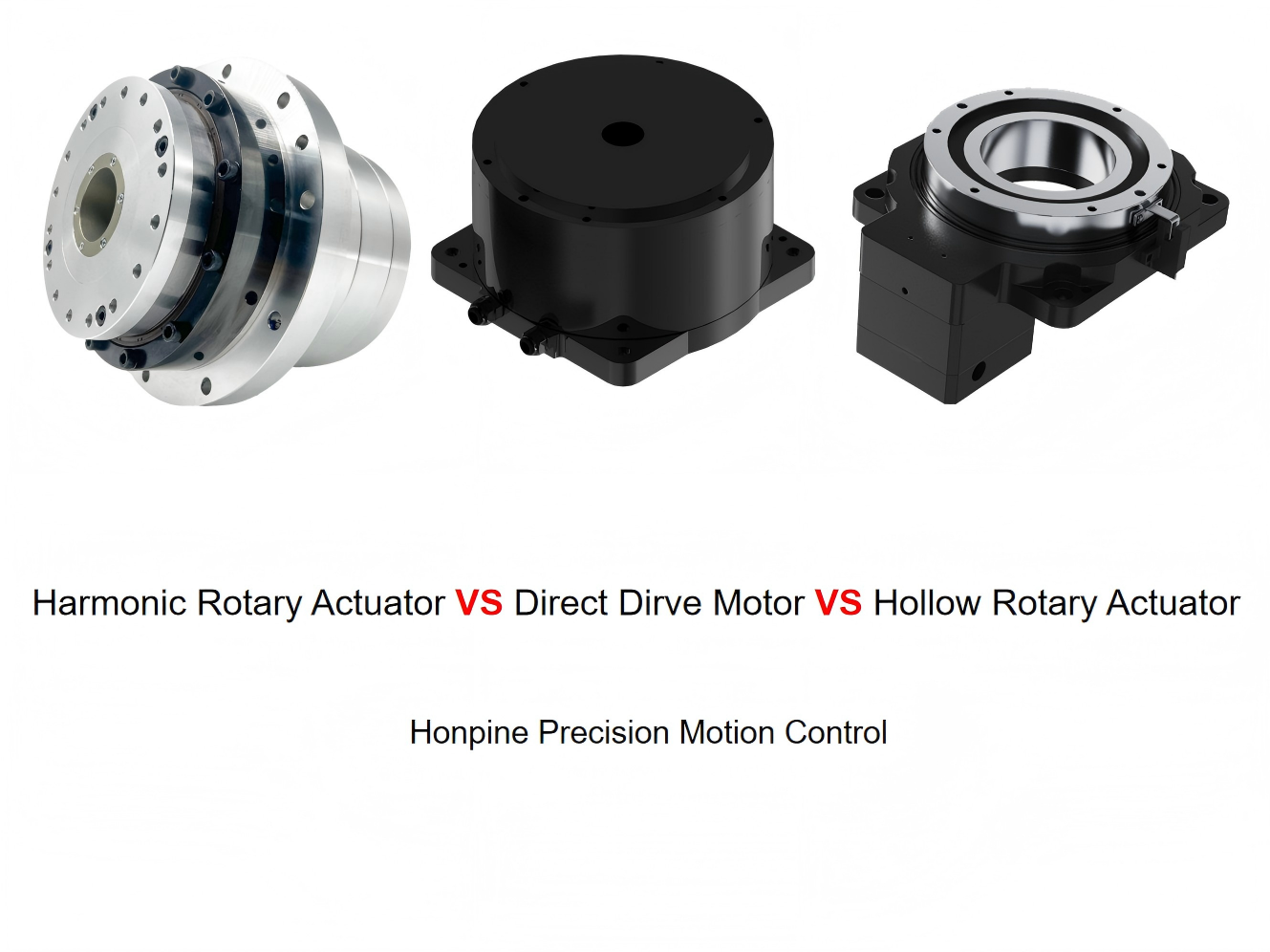

Harmonisk roterande aktuator kontra direktdriven roterande aktuator kontra ihåligt rundbord: Vilken lösning för roterande rörelser är rätt för automation?

Rotationsrörelser finns överallt inom modern automation.

Från halvledarinspektion och waferhantering till 3C-montering, testning av elektroniska komponenter, dispensering, laserbearbetning och precisionspositionering, behöver maskiner ofta rotera en fixtur, ett arbetsstycke, ett verktyg eller en processstation med hög repeterbarhet.

Vid första anblicken kan tre lösningar verka tjäna samma syfte: det harmoniska roterande ställdonet , det direktdrivna roterande ställdonet och det ihåliga roterande bordet .

Alla tre kan ge kontrollerad rotationsrörelse. Alla tre kan integreras i automatiserad utrustning. Och alla tre kan utformas kring hög positioneringsnoggrannhet, kompakta mekaniska layouter och kontinuerlig eller indexerad rotation.

De är dock inte utbytbara.

Den grundläggande skillnaden är hur varje lösning hanterar vridmoment, hastighet, transmission, laststöd, positioneringsnoggrannhet, mekanisk integration och installationsutrymme.

Ett harmoniskt roterande ställdon använder en precisionsreduktionsmekanism för att omvandla motorhastigheten till högt utgående vridmoment och kontrollerad rotationsrörelse. Ett direktdrivet roterande ställdon tar bort det konventionella reduktionssteget och driver lasten direkt med en momentmotor. Ett ihåligt roterande bord fokuserar mer på att tillhandahålla en integrerad roterande positioneringsplattform med en stor central öppning, lagerstöd och monteringsyta.

För ingenjörer som konstruerar 3C-automation, halvledarutrustning, inspektionsmaskiner, monteringssystem och precisionsrotationssteg kan valet av rätt arkitektur ha stor inverkan på maskinstorlek, cykeltid, positioneringsprestanda, kabeldragning och den totala systemkostnaden.

Den här guiden förklarar skillnaderna mellan dessa tre roterande rörelselösningar och hur du väljer rätt för din tillämpning.

De tre roterande rörelselösningarna i korthet

Innan man jämför deras interna mekanismer är det bra att förstå vad varje produkt är utformad för att åstadkomma.

Den viktigaste punkten är att de tre lösningarna optimerar olika delar av rörelsesystemet.

Harmonisk roterande ställdon → momenttäthet och precision

Direktdriven roterande ställdon → dynamisk respons och enkel transmission

Ihåligt roterande bord → integrerad roterande positionering och mekanisk åtkomst

Denna distinktion blir särskilt viktig inom halvledar- och 3C-automation.

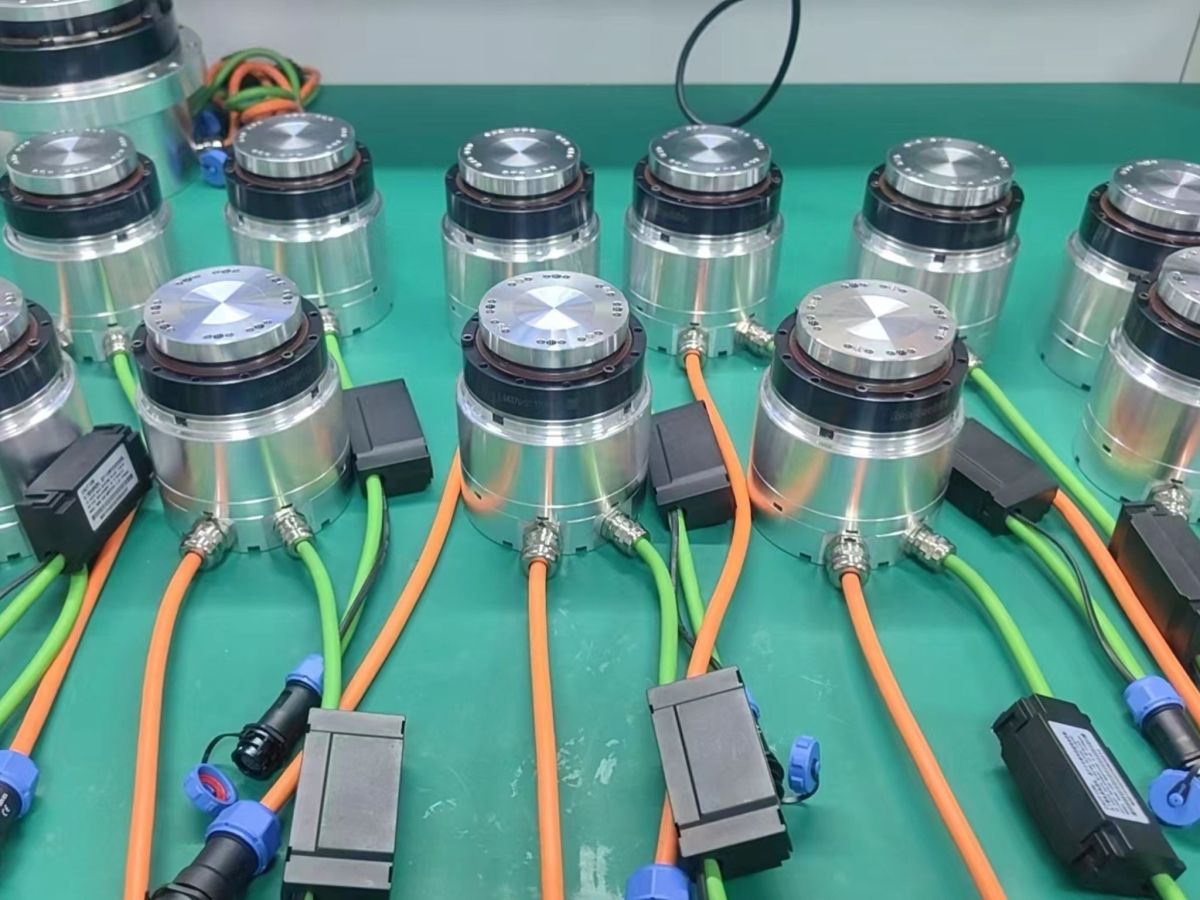

Vad är en harmonisk roterande aktuator?

Ett harmoniskt roterande ställdon är en integrerad roterande rörelseenhet som kombinerar en motor med en precisionsmekanism för harmonisk reduktion eller töjningsvågsreducering.

Grundarkitekturen kan förenklas enligt följande:

Servomotor → Harmonisk reduktionsmekanism → Utgående lager / fläns → Belastning

Reduktionsmekanismen gör det möjligt för en motor med relativt hög hastighet att producera betydligt högre utgångsmoment vid ett lägre utgångsvarvtal.

En harmonisk transmission använder komponenter som en våggenerator, flexspline och cirkulär spline för att uppnå höga reduktionsförhållanden i ett kompakt paket.

Denna arkitektur är särskilt användbar när maskinen kräver:

• Högt utgående vridmoment

• Hög reduktionsgrad

• Kompakta mått

• Lågt motspel

• Hög repeterbarhet i positionering

• Hög vridstyvhet

• Integrerad motor och kodare

Moderna harmoniska roterande ställdon kan också integrera ihåliga axlar, pulsgivare, bromsar och utgående lager i en enda kompakt enhet. Harmonic Drive erbjuder till exempel ihåliga roterande ställdon som kombinerar precisionsväxlar med borstlösa servomotorer och pulsgivaråterkoppling, där det ihåliga centrumet tillåter kablar, slangar eller andra komponenter att passera genom rotationsaxeln.

Varför använda en harmonisk roterande ställdon?

Den största fördelen är vridmomentdensiteten.

Istället för att använda en stor direktdriven motor för att generera högt vridmoment vid låg hastighet, tillåter harmonisk reduktionsmekanism konstruktören att använda en mindre höghastighetsmotor och mekaniskt multiplicera dess vridmoment.

Detta kan avsevärt minska den totala ställdonsdiametern för applikationer där installationsutrymmet är begränsat.

Till exempel kan en roterande positioneringsaxel i ett kompakt halvledarinspektionssystem behöva högt hållmoment men endast en relativt låg utgångshastighet.

I en sådan situation kan ett harmoniskt roterande ställdon vara en mycket effektiv arkitektur.

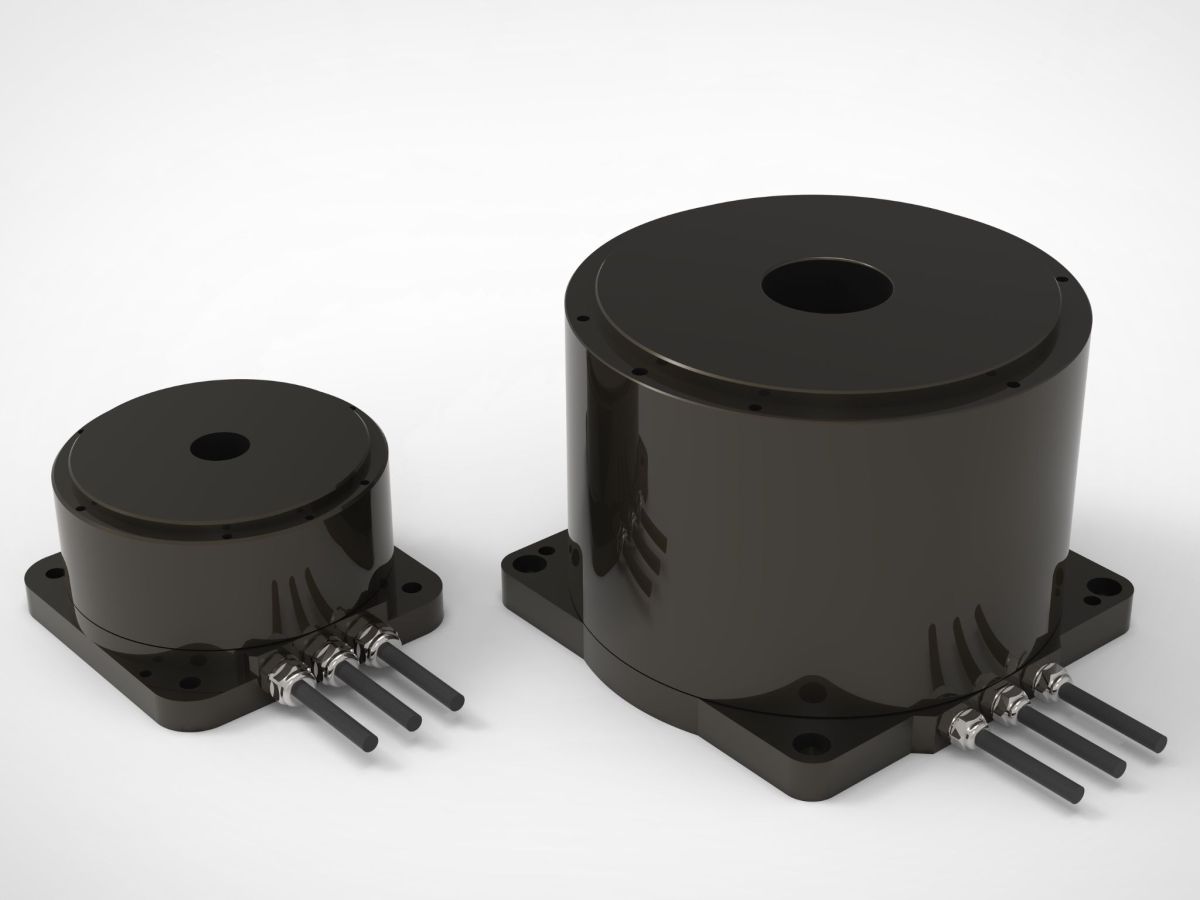

Vad är ett direktdrivet roterande ställdon?

Ett direktdrivet roterande ställdon har en fundamentalt annorlunda strategi.

Istället för att placera en reduktionsväxellåda mellan motorn och lasten använder ställdonet en rotationsmotor med högt vridmoment för att driva lasten direkt.

Grundarkitekturen är:

Servodrift → Momentmotor → Last

Det finns ingen konventionell växellåda mellan motorrotorn och den roterande lasten.

Det innebär att systemet eliminerar växellådans glapp och minskar antalet mekaniska transmissionskomponenter.

Ett direktdrivet roterande ställdon är därför särskilt attraktivt när applikationen kräver:

• Snabb acceleration och retardation

• Hög rotationshastighet

• Kort inställningstid

• Hög repeterbarhet

• Jämn rotation

• Frekvent indexering

• Lågt mekaniskt transmissionsfel

• Hög dynamisk respons

Direktdrivningsmetoden är särskilt intressant för rotationsrörelser med hög hastighet.

Istället för att öka motorvarvtalet och använda ett utväxlingsförhållande är själva motorn konstruerad med en stor vridmomentalstrande diameter och lämpliga elektromagnetiska egenskaper för att generera det erforderliga utgångsmomentet vid önskad hastighet.

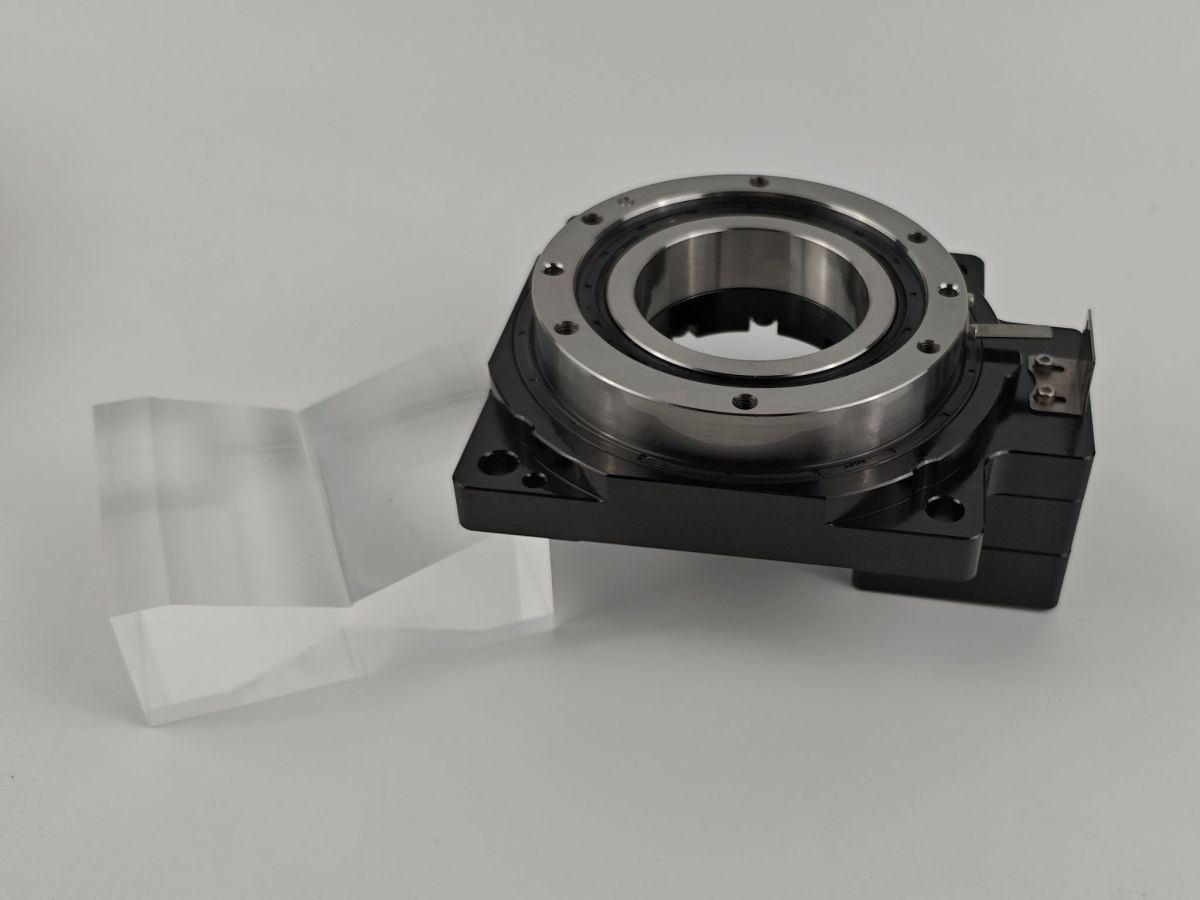

Vad är ett ihåligt roterande bord?

Ett ihåligt roterande bord är en integrerad roterande positioneringsplattform konstruerad runt ett roterande bord, en lagerstruktur och ett centralt genomgående hål.

Dess typiska arkitektur är:

• Motor / Drivning → Växellåda → Rotationsbord → Fixtur eller arbetsstycke

• Den exakta överföringen kan variera.

• Beroende på produktarkitekturen kan ett ihåligt roterande bord använda:

• Harmonisk utväxling

• Planetväxlar

• Andra precisionsreduktionsmekanismer

• Servomotor

• Stegmotor

• Integrerat lagersystem

Därför är ett ihåligt roterande bord inte nödvändigtvis en helt separat transmissionsprincip från harmonisk eller direktdrivningsteknik.

Detta är en viktig skillnad.

”Hål” beskriver den fysiska arkitekturen hos den roterande enheten, särskilt det centrala genomgående hålet. Det definierar inte i sig självt om den roterande rörelsen genereras genom harmonisk kugghjulsdrift, planetväxlar eller direktdrift.

Det ihåliga hålet kan vara extremt värdefullt inom automation eftersom det ger en väg för:

• Kablar

• Pneumatiska slangar

• Vakuumledningar

• Fiberoptik

• Sensorer

• Laserstrålar

• Mekaniska axlar

• Verktyg

Hålaxlade roterande ställdon används på liknande sätt i halvledarutrustning eftersom kablar och slangar kan passera genom rotationsaxeln.

Den viktigaste skillnaden: Hur vridmomentet genereras

Den största skillnaden mellan dessa tre lösningar är deras vridmomentarkitektur.

Harmonisk roterande ställdon

Motorn genererar vridmoment vid relativt hög hastighet.

Den harmoniska transmissionen då:

Minskar hastigheten → Ökar utgångsmomentet

Detta gör att en kompakt motor kan driva en högbelastad roterande mekanism.

Direktdriven roterande ställdon

Motorn genererar själv det erforderliga utgående vridmomentet.

Det finns ingen konventionell reduktionsväxellåda.

Systemet blir:

Motormoment → Direkt laströrelse

Detta ger en mycket kort mekanisk överföringsväg.

Ihåligt roterande bord

Det ihåliga roterande bordet är främst en integrerad mekanisk plattform.

Dess interna vridmomentarkitektur beror på den specifika produkten.

Den kan därför använda en reduktionsmekanism samtidigt som den fortfarande har ett stort ihåligt centrum och integrerat utgående lager.

Det är därför ingenjörer inte automatiskt bör klassificera alla ihåliga roterande bord som antingen ett harmoniskt ställdon eller ett direktdrivningssystem.

Harmonisk rotationsställdon kontra direktdriven rotationsställdon

Den viktigaste jämförelsen är mellan de två aktuatorarkitekturerna.

Harmonisk roterande ställdon

Ett harmoniskt roterande ställdon är generellt starkare när applikationen prioriterar:

Högt vridmoment + kompakt storlek + högt utväxlingsförhållande + precision

Reduktionsmekanismen ger en mekanisk vridmomentmultiplikationseffekt.

Detta gör den lämplig för:

• Robotleder

• Roterande positioneringsaxlar

• Hantering av halvledare

• Inspektionsutrustning

• System för hantering av wafers

• Kompakta automationsmoduler

• Precisionsmonteringsutrustning

Direktdriven roterande ställdon

Ett direktdrivet roterande ställdon blir attraktivt när prioriteten skiftar mot:

Hög hastighet + hög acceleration + kort stabiliseringstid + jämn rörelse

Avsaknaden av växellåda minskar antalet mekaniska transmissionselement.

Detta kan vara särskilt värdefullt för:

• Höghastighetsindexering

• Rotationsinspektion

• Halvledarsortering

• Höghastighetstornsystem

• Hantering av elektroniska komponenter

• Pick-and-place-mekanismer

• Precisionsroterande steg

Valet beror därför på maskinens rörelseprofil.

Harmonisk roterande aktuator vs ihåligt roterande bord

Dessa två lösningar kan ibland se likadana ut eftersom båda kan tillhandahålla:

Hög precision + kompakt installation + ihålig struktur + roterande positionering

Men deras designfokus är annorlunda.

Ett harmoniskt roterande ställdon betonar driv- och momentgenereringssystemet.

Ett ihåligt roterande bord betonar den roterande plattformen och den mekaniska integrationen.

Till exempel, om en ingenjör frågar:

"Jag behöver ett kompakt servodrivet roterande ställdon med högt utgående vridmoment."

Ett harmoniskt roterande ställdon kan vara den mer naturliga utgångspunkten.

Om ingenjören frågar:

”Jag behöver en roterande plattform med ett stort genomgående hål och ett styvt bord för montering av en fixtur.”

Ett ihåligt roterande bord kan vara mer lämpligt.

Skillnaden blir särskilt användbar vid utformning av inspektionsstationer, indexeringsplattformar och monteringsmaskiner.

Direktdriven roterande ställdon kontra ihåligt roterande bord

Ett direktdrivet roterande ställdon kan också utformas med ett ihåligt centrum.

Därför utesluter inte villkoren nödvändigtvis varandra.

Ett roterande system skulle teoretiskt sett kunna kombinera:

Direktdrift + Hålaxel + Integrerat roterande bord

I denna arkitektur driver motorn direkt rotationsbordet medan det ihåliga centrumet tillåter kablar, slangar eller optiska komponenter att passera genom axeln.

Den viktigaste skillnaden är därför:

Direct Drive beskriver drivarkitekturen.

Ihåligt beskriver den mekaniska strukturen.

Denna distinktion är användbar vid utvärdering av leverantörsspecifikationer.

En produkt som beskrivs som ett "ihåligt roterande bord" kan innehålla en reduktionsmekanism.

En produkt som beskrivs som ett "direktdrivet roterande ställdon" kan också ha en ihålig borrning.

Ingenjören bör därför undersöka den faktiska interna arkitekturen snarare än att välja en produkt baserat enbart på terminologi.

Vilken lösning ger högst precision?

Det finns ingen universell vinnare.

Positioneringsnoggrannheten beror på hela rörelsesystemet:

Motor + Växellåda + Pulsgivare + Lager + Struktur + Styrenhet + Kalibrering

Ett harmoniskt roterande ställdon kan uppnå hög positioneringsprecision eftersom precisionsharmoniska kugghjul ger en transmission med lågt glapp och högt utväxlingsförhållande.

Ett direktdrivet roterande ställdon kan uppnå hög positioneringsprecision eftersom lasten är direkt ansluten till motorn och det inte finns något transmissionsfel i konventionella växellådor.

Ett ihåligt roterande bord kan också ge hög precision när dess interna transmission, lagerstruktur och kodsystem är korrekt utformade.

Därför är det inte tillräckligt att endast jämföra "harmonisk kontra direktdrivning" baserat på nominell pulsgivareupplösning.

Ingenjörer bör utvärdera:

• Absolut positioneringsnoggrannhet

• Repeterbarhet

• Glapp

• Sändningsfel

• Lagerkast

• Kodarens noggrannhet

• Termisk drift

• Strukturell styvhet

• Servo-inställning

Vilken är snabbare?

För rotationsrörelser med hög hastighet har direktdrivna roterande ställdon generellt en stor fördel eftersom det inte finns någon reduktionsväxellåda som begränsar utgångshastigheten.

Ett harmoniskt ställdon är optimerat kring reduktion.

Utgångshastigheten är därför vanligtvis mycket lägre än motorhastigheten.

Detta gör harmoniska ställdon utmärkta för rotationsrörelser med högt vridmoment och lägre hastighet, men mindre naturligt lämpade för kontinuerlig rotation med extremt hög hastighet.

Ett direktdrivet roterande ställdon kan arbeta med betydligt högre rotationshastigheter när motorn, lagret och den termiska konstruktionen stöder det.

Det är därför direktdrivningsteknik ofta övervägs för:

• Höghastighets tornindexering

• Rotationsinspektion

• Hantering av halvledare

• Utrustning för höghastighetstest

Hastigheten måste dock alltid utvärderas tillsammans med vridmoment och tröghet.

En motor som klarar höga varvtal kan fortfarande vara olämplig om lasttrögheten är för hög eller om det erforderliga accelerationsmomentet överstiger motorns maximala kapacitet.

Vilken har bättre momenttäthet?

För kompakta applikationer med högt vridmoment kan ett harmoniskt roterande ställdon erbjuda utmärkt momenttäthet eftersom reduktionsmekanismen multiplicerar motorns vridmoment.

Ett direktdrivet roterande ställdon måste generera utgående vridmoment direkt.

Detta kräver generellt en större motordiameter eller mer aktivt magnetiskt material för samma utgångsmoment vid låga varvtal.

Därför:

Högt vridmoment vid kompakta dimensioner → Harmonisk roterande ställdon

Hög hastighet och direkt lastkontroll → Direktdriven roterande ställdon

Detta är en av de viktigaste tekniska avvägningarna.

Vilken roterande lösning är bättre för halvledarutrustning?

Halvledarutrustning har ovanligt höga rörelsekrav.

Maskiner kan behöva:

• Hög positioneringsnoggrannhet

• Korta cykeltider

• Hög repeterbarhet

• Kompakt installation

• Rengör kabeldragning

• Låg vibration

• Stabil termisk prestanda

• Hög tillförlitlighet

Alla tre arkitekturerna kan användas, men olika maskinfunktioner gynnar olika lösningar.

Hantering av skivor

Ett harmoniskt roterande ställdon kan vara attraktivt när roboten eller hanteringsmekanismen kräver kompakta dimensioner och högt utgående vridmoment.

Dess ihåliga version kan också förenkla kabel- och pneumatikdragning.

Hålaxelställdon används specifikt i halvledarapplikationer där ledningar och slangar måste passera genom rotationsaxeln.

Höghastighetsinspektion

Ett direktdrivet roterande ställdon är attraktivt när snabb acceleration, jämn rotation och kort inställningstid är viktigare än mekanisk momentmultiplikation.

Indexering och fixturpositionering

Ett ihåligt roterande bord är ofta ett praktiskt val när maskinen behöver:

• En stel roterande plattform

• Direktmontering av armatur

• Stor mittöppning

• Kompakt installation

• Repeterbar indexering

Denna arkitektur kan förenkla den mekaniska konstruktionen av inspektions- och monteringsstationer.

Vilken lösning är bättre för 3C-automation?

3C-tillverkning inkluderar produkter som:

• Smartphones

• Tabletter

• Bärbara datorer

• Bärbar elektronik

• Kameramoduler

• Kontakter

• Elektroniska komponenter

Dessa maskiner kräver ofta kompakta, snabba och mycket repeterbara rotationsrörelser.

Kameramodulmontering

Ett direktdrivet roterande ställdon kan ge jämn, programmerbar rotation för uppriktning och inspektion.

Kontaktdonsmontering

Ett ihåligt roterande bord kan tillhandahålla en kompakt indexeringsplattform för fixturer och flera monteringsstationer.

Precisionskomponentorientering

Ett harmoniskt roterande ställdon kan ge högt vridmoment och exakt vinkelpositionering när den roterande belastningen är relativt tung eller det tillgängliga installationsutrymmet är begränsat.

Bakslag och överföringsfel

Glapp är en av de viktigaste parametrarna vid precisionsrotationsrörelse.

En konventionell växellåda kan orsaka glapp mellan ingång och utgång.

Ett precisionsharmoniskt roterande ställdon kan utformas med extremt lågt eller noll glapp beroende på mekanism och produkt.

Ett direktdrivet roterande ställdon innehåller inte en konventionell reduktionsväxellåda, så växellådans glapp är inte en del av drivkedjan.

Detta betyder dock inte att hela systemet har noll mekaniska fel.

Lagerglapp, strukturell deformation, installation av pulsgivare och lastinducerad nedböjning kan fortfarande påverka positioneringen.

För ett ihåligt roterande bord beror glappet främst på dess interna transmissionsarkitektur.

Därför bör ingenjörer, när de jämför produkter, fråga sig:

Vad är det faktiska glappet eller transmissionsfelet på utgångssidan?

snarare än att anta att "ihålig" automatiskt betyder låg motreaktion.

Lastkapacitet och lagerdesign

Utgående lagret förbises ofta vid val av roterande ställdon.

En roterande rörelseenhet får inte bara generera vridmoment.

Den måste också stödja:

• Radiell belastning

• Axiell belastning

• Momentbelastning

• Roterande fixturtröghet

• Externa mekaniska krafter

Integrerade tvärrullager används ofta i precisionsroterande ställdon eftersom de kan stödja laster direkt vid utgången.

Till exempel kombinerar Harmonic Drives FHA Mini en harmonisk kugghjulskomponent, servomotor, pulsgivare och ett stort tvärrullsutgångslager så att laster kan monteras direkt på ställdonet.

Denna typ av integration kan förenkla maskindesignen avsevärt.

För ett ihåligt roterande bord är bärförmågan ännu viktigare eftersom bordet i sig ofta stöder fixturen och arbetsstycket.

Varför är håldiametern viktig inom automation?

Det ihåliga centrumet är mer än en bekvämlighet.

I kompakt automationsutrustning är rotationscentrumet ofta det svåraste området för att dra kablar och pneumatiska ledningar.

Ett tillräckligt stort ihåligt hål kan möjliggöra:

• Strömkabel

• Kodarkabel

• Ethernet-/EtherCAT-kabel

• Vakuumrör

• Pneumatiskt rör

• Fiberoptisk kabel

• Laserstråle

att passera genom rotationscentrumet.

Detta kan minska kabelböjning och externa kabelöglor.

Hålaxlade ställdon är specifikt utformade för tillämpningar som involverar kablar, rör och optiska vägar genom rotationsaxeln.

För halvledarutrustning kan detta vara särskilt värdefullt eftersom maskinlayouten ofta är extremt kompakt.

Kontinuerlig rotation kontra indexeringsrörelse

En annan viktig urvalsfaktor är rörelsemönstret.

Kontinuerlig rotation

Om lasten behöver rotera kontinuerligt med relativt hög hastighet är ett direktdrivet roterande ställdon ofta en stark kandidat.

Typiska tillämpningar inkluderar:

• Rotationsinspektion

• Scanning

• Optiska system

• Höghastighetsbearbetning

• Kontinuerliga indexeringsmekanismer

Upprepad indexering

Om maskinen rör sig upprepade gånger:

0° → 30° → 60° → 90° → Stopp

då bör urvalet fokusera på:

• Toppmoment

• Acceleration

• Löptid

• Repeterbarhet

• Lasttröghet

Ett direktdrivet roterande ställdon kan ge utmärkt dynamisk prestanda.

Ett harmoniskt roterande ställdon kan ge högt vridmoment och stabil positionering.

Ett ihåligt roterande bord kan tillhandahålla en mycket integrerad indexeringsplattform.

Den korrekta lösningen beror på den fullständiga rörelseprofilen.

Rörelseprofilen är viktigare än nominell hastighet

Ett vanligt misstag är att välja ett roterande ställdon baserat enbart på dess maximala varvtal.

För automationsutrustning är den mer användbara frågan:

Hur snabbt kan ställdonet flytta den faktiska lasten från en position till en annan och stabilisera sig inom den erforderliga noggrannheten?

För ett indexeringssystem:

Cykeltid = Acceleration + Rörelse + Retardation + Sänkning

Ett roterande ställdon med extremt hög nominell hastighet kan fortfarande producera dålig maskinkapacitet om det kräver en lång inställningstid.

Omvänt kan ett harmoniskt ställdon med lägre hastighet vara idealiskt om den erforderliga indexeringsvinkeln är liten och maskinen prioriterar högt vridmoment och kompakta dimensioner.

Hur man väljer mellan harmonisk rotationsställdon, direktdriven rotationsställdon och ihåligt rotationsbord

Urvalsprocessen kan förenklas till flera frågor.

Fråga 1 — Behöver du högt vridmoment vid låg utgångshastighet?

Om ja, börja med en:

Harmonisk roterande ställdon

Reduktionsmekanismen ger vridmomentmultiplikation samtidigt som den bibehåller en kompakt formfaktor.

Fråga 2 — Behöver du höghastighetsrotation och snabb acceleration?

Om ja, överväg:

Direktdriven roterande ställdon

Direktdrift eliminerar det konventionella reduktionssteget och kan ge utmärkt dynamisk respons.

Fråga 3 — Behöver du en stor ihålig mittpunkt och direkt montering av fixturen?

Om ja, överväg:

Ihåligt roterande bord

Den integrerade bordsstrukturen kan förenkla installationen och ge en stabil plattform för lasten.

Fråga 4 — Behöver du kablar eller slangar genom rotationsaxeln?

Prioritera sedan:

Hålaxel / Hålroterande arkitektur

Den ihåliga strukturen kan kombineras med olika drivtekniker.

Fråga 5 — Är maskinens fotavtryck extremt begränsat?

Överväga:

Harmonisk roterande ställdon

eller

Kompakt ihåligt roterande bord

beroende på vridmoment och plattformskrav.

Fråga 6 — Är cykeltiden den största begränsningen?

Överväga:

Direktdriven roterande ställdon

särskilt när maskinen kräver snabb acceleration, retardation och kort stabiliseringstid.

En praktisk urvalsmatris

Denna tabell bör användas som utgångspunkt snarare än en ersättning för detaljerad motordimensionering.

Kan dessa tre teknologier kombineras?

Ja.

Detta är en viktig punkt för ingenjörer.

De tre termerna beskriver olika aspekter av roterande rörelsesystem.

Till exempel kan en roterande modul vara:

Hål + Harmonisk + Servo

eller:

Hålmontering + Direktdrift + Servo

eller:

Ihåligt roterande bord + planetreduktion + servomotor

Därför bör ”Harmonisk roterande ställdon”, ”Direktedriven roterande ställdon” och ”Ihåligt roterande bord” inte alltid behandlas som tre helt isolerade produktkategorier.

Istället representerar de olika designval:

• Transmissionsteknik

• Drivteknik

• Mekanisk integration

En maskinkonstruktör kan kombinera dessa tekniker beroende på tillämpningen.

Varför integrerad roterande rörelsekontroll blir allt viktigare?

Modern automationsutrustning blir mindre samtidigt som den kräver högre genomströmning och precision.

Istället för att montera:

Motor + Växellåda + Koppling + Lager + Kodare + Roterande platta

Maskintillverkare föredrar alltmer integrerade roterande rörelseenheter.

Ett integrerat ställdon kan minska antalet mekaniska gränssnitt och förenkla installationen.

Ett harmoniskt roterande ställdon kan integrera:

Servomotor + Harmonisk växel + Pulsgivare + Lager + Broms

Ett direktdrivet roterande ställdon kan integrera:

Momentmotor + pulsgivare + lager + hus

Ett ihåligt roterande bord kan integrera:

Rotationsbord + Lager + Växellåda + Motorgränssnitt + Hålborrning

Denna integration kan förkorta utvecklingstiden och minska potentiella källor till mekaniska fel.

Framtiden för roterande rörelsestyrning inom 3C och halvledarautomation

Efterfrågan på roterande rörelsestyrning kommer sannolikt att fortsätta växa i takt med att halvledar- och 3C-utrustning går mot:

• Mindre komponenter

• Högre UPH

• Högre positioneringsnoggrannhet

• Mer kompakta maskinlayouter

• Ökad automatisering

• Flexibel produktion

Nästa generations roterande system kommer i allt högre grad att kombinera:

• Högupplösta absoluta kodare

• Servodrivningar

• EtherCAT-kommunikation

• Avancerad rörelsekontroll

• Vibrationsdämpning

• Termisk kompensation

• Onlinekalibrering

• Integrerade lager

• Kabeldragning med ihålig axel

• Kompakta ställdonsstrukturer

Målet är inte bara att rotera en last.

Målet är att uppnå:

Snabb rörelse + Exakt positionering + Stabil drift + Kompakt integration

Det är därför harmoniska roterande ställdon, direktdrivna roterande ställdon och ihåliga roterande bord kommer att fortsätta att spela olika men kompletterande roller i modern roterande rörelsestyrning.

Vanliga frågor om harmonisk rotationsställdon, direktdrivna rotationsställdon och ihåligt rotationsbord

Vad är skillnaden mellan ett harmoniskt roterande ställdon och ett direktdrivet roterande ställdon?

Ett harmoniskt roterande ställdon använder en precisionsreduktionsmekanism för att öka utgångsmomentet och minska utgångshastigheten. Ett direktdrivet roterande ställdon använder en momentmotor för att driva lasten direkt utan en konventionell reduktionsväxellåda.

Är ett direktdrivet roterande ställdon mer exakt än ett harmoniskt roterande ställdon?

Inte nödvändigtvis.

Båda kan uppnå hög positioneringsnoggrannhet när de är korrekt utformade.

Direktdrift eliminerar transmissionsfel i växellådan, medan harmoniska ställdon ger hög reduktion, lågt glapp och kompakt transmission med högt vridmoment.

Slutlig noggrannhet beror på motor, kodare, lager, mekanisk struktur, styrenhet och kalibrering.

Är ett ihåligt roterande bord samma sak som ett ihåligt roterande ställdon?

Inte exakt.

Ett ihåligt roterande bord betonar vanligtvis den integrerade rotationsplattformen och det centrala genomgående hålet, medan ett ihåligt roterande ställdon betonar den kompletta drivna rotationsrörelsesenheten.

I vissa produkter kan de två termerna överlappa varandra.

Kan ett harmoniskt roterande ställdon ha en ihålig axel?

Ja.

Harmoniska roterande ställdon med ihålig axel finns tillgängliga och kan leda kablar, slangar och andra komponenter genom rotationscentrum.

Kan ett direktdrivet roterande ställdon ha en ihålig borrning?

Ja.

Ett direktdrivet roterande ställdon kan utformas med en ihålig axel eller ihålig rotorstruktur när applikationen kräver kabeldragning genom axeln, pneumatiska ledningar eller optiska vägar.

Vilken är bäst för halvledarutrustning?

Det beror på rörelsebehovet.

Ett harmoniskt roterande ställdon är attraktivt för kompakta precisionsaxlar med högt vridmoment och waferhanteringsmekanismer.

Ett direktdrivet roterande ställdon är attraktivt för höghastighetsrotationsrörelser, snabb indexering och korta inställningstider.

Ett ihåligt roterande bord är attraktivt för inspektions-, monterings- och indexeringsstationer som kräver en styv roterande plattform och stor mittöppning.

Vilken är bäst för 3C-automation?

För kompakta roterande axlar med högt vridmoment kan ett harmoniskt roterande ställdon vara ett starkt val.

För snabb roterande rörelse och snabb indexering är ett direktdrivet roterande ställdon attraktivt.

För fixturbaserade indexerings- och inspektionsplattformar kan ett ihåligt roterande bord förenkla maskinstrukturen.

Hur ska jag välja en lösning för roterande rörelsekontroll?

Börja med de faktiska rörelsekraven:

Last → Tröghet → Hastighet → Acceleration → Vridmoment → Indexeringsvinkel → Noggrannhet → Repeterbarhet → Hålhål → Intermittenscykel → Installationsutrymme

Välj sedan lämplig roterande arkitektur.

Slutsats: Välj rotationsarkitekturen, inte bara produktnamnet

Harmoniska roterande ställdon, direktdrivna roterande ställdon och ihåliga roterande bord kan alla ge exakt rotationsrörelse, men de löser olika tekniska problem.

Välj ett harmoniskt roterande ställdon när kompakta dimensioner, högt utgående vridmoment, högt utväxlingsförhållande och precision är de primära kraven.

Välj ett direktdrivet roterande ställdon när hög hastighet, snabb acceleration, jämn rörelse och kort stabiliseringstid är viktigare.

Välj ett ihåligt roterande bord när maskinen behöver en integrerad roterande positioneringsplattform, stabilt laststöd, fixturmontering och ett stort centralt genomgående hål.

För avancerad 3C-automation, halvledarutrustning och precisionsrotationsstyrning är den bästa lösningen inte nödvändigtvis den med högst vridmoment, högsta hastighet eller högsta pulsgivarupplösning.

Rätt lösning är den som matchar den kompletta rörelseprofilen och den mekaniska arkitekturen.

Harmonisk reduktion optimerar vridmomentet.

Direktdrift optimerar dynamisk respons.

Integrering av ihålig rotation optimerar maskinlayout och rotationsåtkomlighet.

Att förstå dessa skillnader gör det möjligt för maskinbyggare att välja en roterande rörelselösning som ger rätt balans mellan hastighet, precision, vridmoment, styvhet, integration och kostnad.
