Töjningsvågsgenerator är inte bara en komponent, utan en nyckelteknik för precisionsrörelsekontroll. Genom att driva den elastiska deformation som används i harmonic drive-system möjliggör den en kompakt struktur, höga utväxlingar, ultralågt glapp och hög positioneringsnoggrannhet. Tack vare sitt nästan noll glapp, höga utväxlingsförhållande, kompakta konstruktion, höga precision, utmärkta repeterbarhet och höga vridmomentsdensitet används den i stor utsträckning i en mängd olika precisionsöverföringsapplikationer.

Vad är en töjningsvågsgenerator?

En töjningsvågsgenerator är en kritisk del av ett harmonic drive-transmissionssystem. Den består vanligtvis av en elliptisk kamenhet och ett lager, som tvingar ett flexibelt kugghjul att deformeras på ett kontrollerat sätt och därmed överföra kraft och rörelse.

I de flesta harmonic drive-konstruktioner finns det tre huvudkomponenter:

Våggenerator (töjningsvågsgenerator): elliptisk kam + lagerenhet

Flexspline: tunnväggigt flexibelt koppformat kugghjul (utvändiga tänder)

Cirkulär spline: styvt ringkugghjul (invändiga tänder)

Töjningsvågsgeneratorn kan förstås som hela harmonic drive-systemets ”drivkälla”. Genom att skapa elastisk deformation gör den det möjligt för flexspline och den cirkulära splinen att gripa in i två motsatta områden, vilket resulterar i jämn, exakt och hög utväxlad effekt.

Varför välja en töjningsvågsgenerator?

Töjningsvågsgeneratorns kärnfunktion är att skapa kontrollerad deformation av flexspline så att den kan gripa in med den cirkulära splinen och uppnå höga utväxlingar och högprecisionsutgång.

Eftersom tandingrepp uppnås genom deformation—och ingreppstillståndet kan optimeras genom förspänning—kan harmonic drive-system uppnå mycket lägre glapp än traditionella kugghjulsöverföringar.

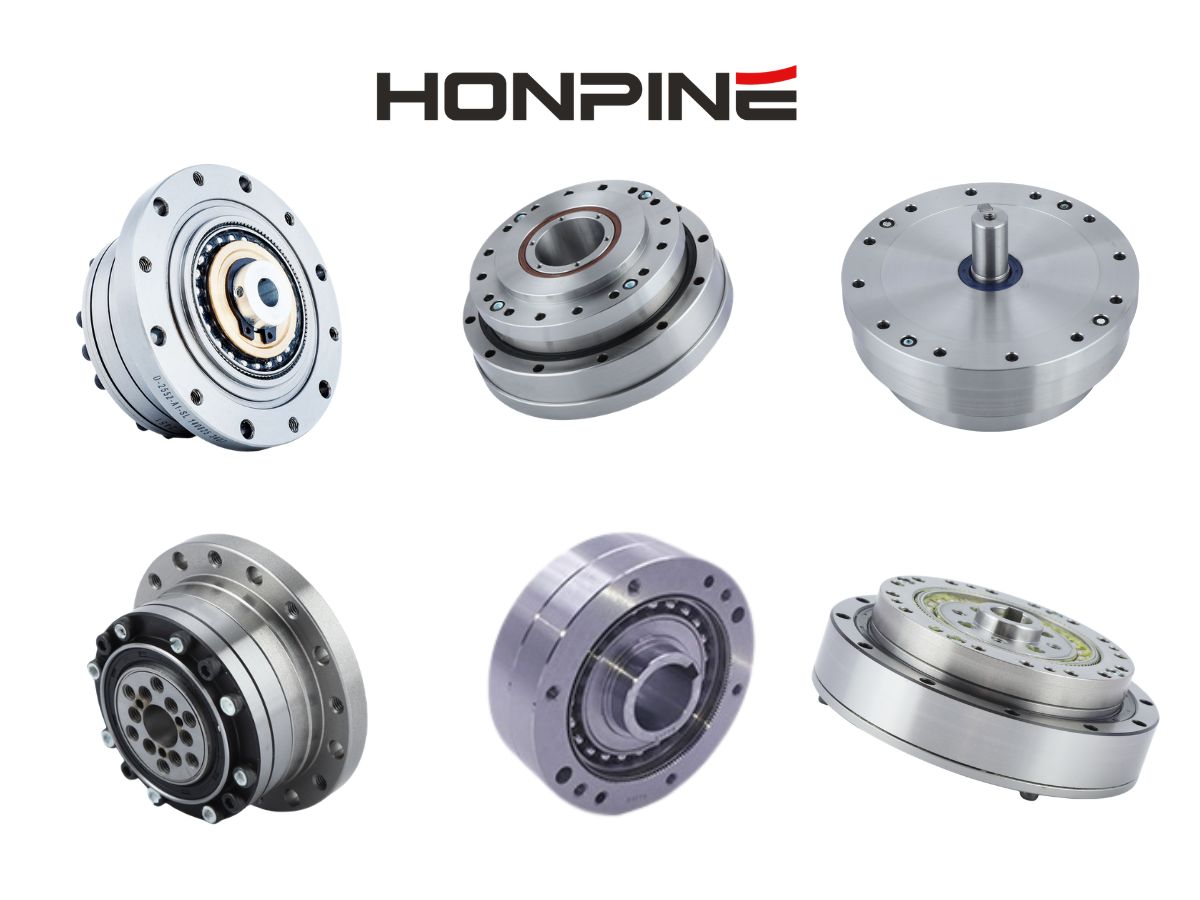

Varför välja HONPINE töjningsvågsgenerator?

HONPINE töjningsvågsgeneratorer har använts i stor utsträckning och kvalitetsverifierats i många precisionsmaskinapplikationer, inklusive robotar, CNC-maskinverktyg, flyg- och rymdteknik, medicinsk utrustning, halvledarmaskiner, militär utrustning och optiska sensorsystem.

Vi hjälper vanligtvis kunder redan från början med urvalet—såsom att välja lämpligt utväxlingsförhållande—och tillhandahåller teknisk support. Kunder kan först köpa prover för R&D och testning, vilket bidrar till att säkerställa en smidig och effektiv utvecklingsprocess.
