Hur utmärker sig HONPINE TCHL harmonisk drivaktuator för intelligenta robotapplikationer?

I en eran av snabbt framväxande förkroppsligad intelligens harHONPINEökat sina investeringar i innovation och lanserat den nyaTCHL harmonisk drivaktuator. Den här artikeln utforskar de viktigaste prestandafördelarna som gör att HONPINE TCHL harmonisk drivaktuator vinner robottillverkares förtroende.

Under vilken branschbakgrund utvecklades HONPINE TCHL harmonisk drivaktuator?

Inom området humanoida robotar är harmoniska leder kritiska komponenter vars prestanda och konstruktion direkt påverkar robotens flexibilitet, nyttolastkapacitet och kostnadseffektivitet. I takt med att användningen av humanoida robotar fortsätter att expandera från industriell tillverkning till tjänstesektorn växer även marknadens efterfrågan på harmoniska leder snabbt.

Den nuvarande marknaden står dock fortfarande inför många utmaningar. Å ena sidan är traditionella harmoniska leder relativt tunga, vilket begränsar robotens nyttolastkapacitet och flexibilitet. Detta problem har blivit allt mer betydelsefullt i takt med att lättviktsdesign för robotar blir viktigare. Å andra sidan har befintliga lösningar fortfarande tydliga begränsningar när det gäller noggrannhet i kraft- och positionsstyrning, installationsbekvämlighet och kostnadshantering. I praktiska tillämpningar stöter användare ofta på problem som otillräcklig precision, komplicerade installationsprocesser och höga totalkostnader. Dessa utmaningar begränsar inte bara den bredare användningen av humanoida robotar inom olika branscher, utan belyser också marknadens akuta behov av mer effektiva, flexibla och kostnadseffektiva lösningar för harmoniska leder.

För att möta dessa branschutmaningar erbjuder HONPINE TCHL-serien betydande prestandaförbättringar och optimerade lösningar, vilket effektivt uppfyller de komplexa kraven i olika tillämpningsscenarier samtidigt som den ger nya alternativ för humanoid robotik och avancerad intelligent tillverkning.

Vilka fördelar hjälper HONPINE TCHL harmonisk drivaktuator att vinna robottillverkarnas förtroende?

Förstärkningsinlärning för humanoida robotar är i hög grad beroende av högpresterande ledavkänningsförmåga. För att uppnå effektiv Sim-to-Real-överföring måste lederna ge latens på millisekundnivå, vridmomentsåterkoppling med högt signal-brusförhållande, brett dynamiskt område och utmärkt linearitet för att stödja kraven på högfrekvent kraftstyrning för modellprediktiv reglering och impedansbaserade algoritmer.

HONPINE TCHL-seriens harmoniska leder använder egenutvecklad integrerad korsrullagerteknik i kombination med kompakt strukturoptimering för att uppnå extrem lättviktsprestanda. Utan att öka storlek eller vikt minskar konstruktionen avsevärt både radiella och axiella dimensioner hos ledmodulen. För närvarande väger den minsta modellen,TCHL-11M, endast 0.35 kg samtidigt som den levererar ett toppvridmoment på 25 Nm. Den största modellen, TCHL-32H, väger endast 3.3 kg och uppnår ett toppvridmoment på 799 Nm. Jämfört med de flesta lösningar med externa kraftsensorer på marknaden undviker denna integrerade konstruktion problem som förlust av styvhet och minskad känslighet.

Tillämpningen av integrerad korsrullagerteknik förbättrar inte bara transmissionseffektiviteten och den strukturella styvheten, utan utgör också grunden för hybrid sluten styrning av kraft och position i TCHL-seriens aktuator för harmoniska leder. Genom inbyggd vridmomentsavkänningsteknik integrerar TCHL-serien högprecisionskraftsensorer direkt vid utgångsänden på industriellaprecisions-harmoniska växlar, vilket effektivt eliminerar de strukturella flexibilitetsproblem som är förknippade med traditionella externa sensorlösningar. Detta möjliggör insamling i realtid av data om utgångsposition och vridmoment, vilket ger inbyggt högbandigt kraftåterkopplingsstöd för förstärkningsinlärningsalgoritmer.

I kombination med hybrid sluten styrning av kraft och position möjliggör TCHL-seriens sensorer också smidig växling mellan positionsläge och vridmomentsläge, vilket avsevärt förbättrar den dynamiska responsen i precisionsmontering och kraftstyrningstillämpningar.

Humanoida robotars tillämpningar i flera scenarier ställer också mer omfattande tekniska krav på harmoniska ledmoduler. Dessa moduler måste uppnå en balans mellan lättviktsdesign, hög styvhet och hög effekttäthet. Dessutom är höga skyddsklasser såsom IP65, vibrationsbeständighet och elektromagnetisk kompatibilitet avgörande för att kunna anpassas till komplexa industriella miljöer och utomhusmiljöer.

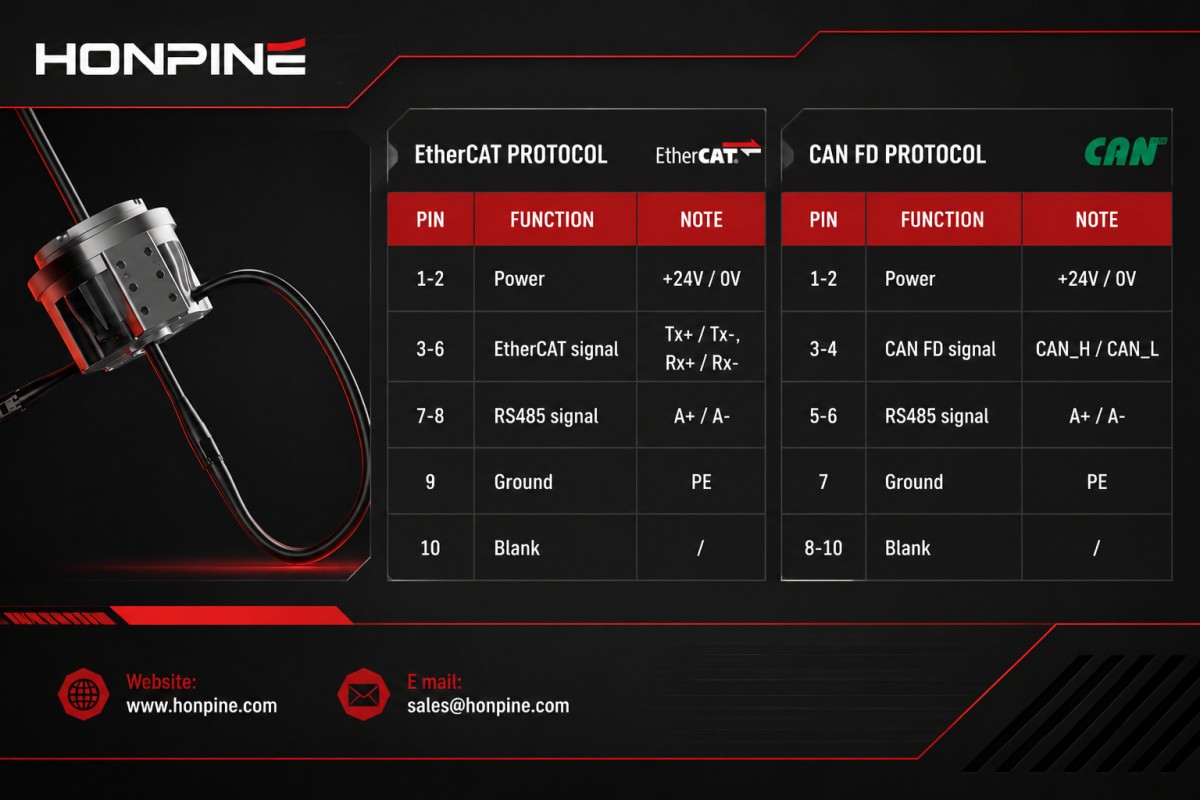

På systemintegrationsnivå använder HONPINE TCHL-serien en integrerad elektromekanisk gränssnittsdesign som kombinerar kraftöverföring och kommunikationsprotokoll i realtid såsom EtherCAT och CAN FD i en enda kontakt. En kabeldiameter på 8 mm stöder ihålig kabeldragning, vilket inte bara förbättrar den elektromagnetiska kompatibiliteten för hela robotsystemet utan också uppfyller de strikta synkroniseringskraven för samordnad styrning av flera leder. Skyddsklassen IP65 säkerställer långsiktig driftstabilitet i krävande miljöer såsom damm och fukt.

När det gäller installationsflexibilitet integrerar TCHL-seriens hölje för harmoniska leder flera standardiserade mekaniska gränssnitt på sex ytor och stöder olika monteringsmetoder, inklusive dubbelsidig fixering, direkt bottenmontering och radiell sidomontering. Detta underlättar i hög grad optimeringen av robotens övergripande struktur. Eftersom ledkonstruktionen redan har reserverade mekaniska gränssnitt minskas användningen av adapterflänsar och extra anslutningar avsevärt.

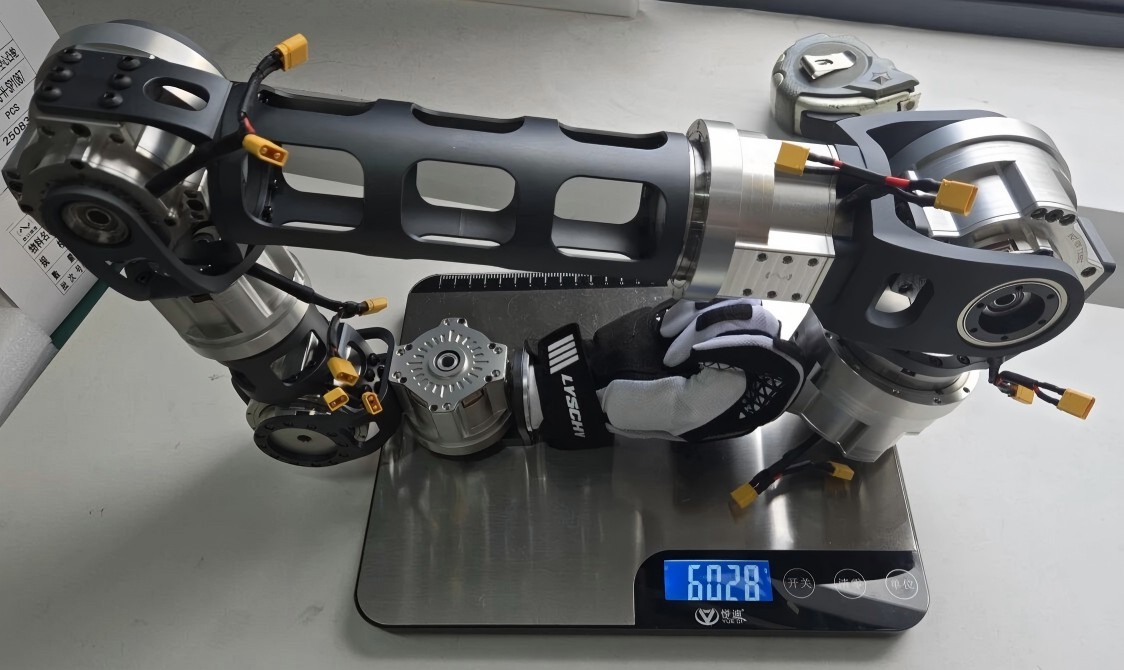

En enda robotarm monterad med TCHL-seriens harmoniska leder väger endast 6 kg samtidigt som den stöder en effektiv nyttolast på 5 kg, vilket ger ett imponerande förhållande mellan nyttolast och vikt på 83%.

Kontakta oss för mer information om HONPINE harmoniska växlar, planetväxlar och harmoniska ledmoduler.
