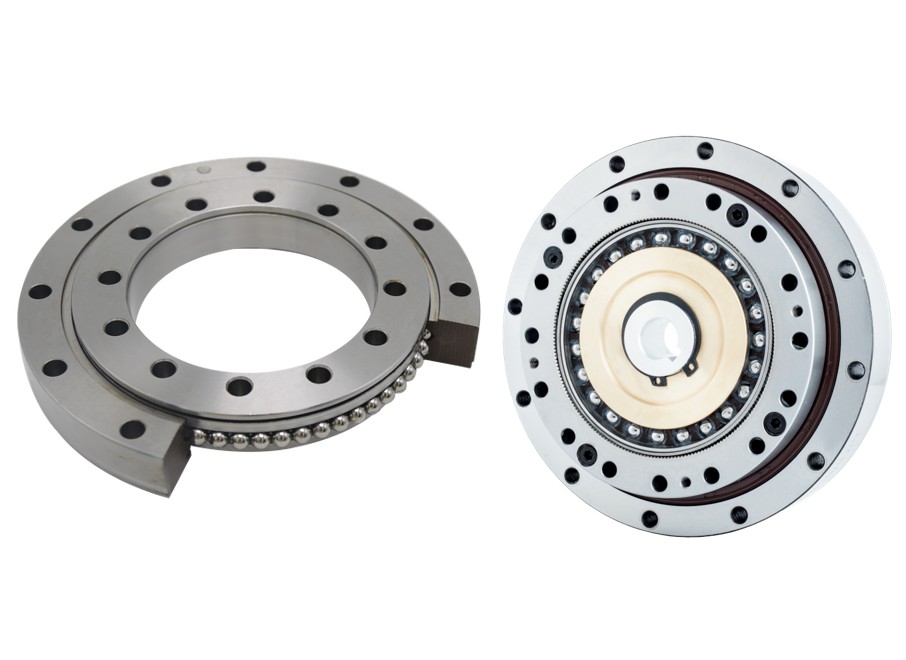

Varför är korsrullagerharmoniska reduktionsväxlar idealiska för robotleder?

I robotiska harmoniska reduktionsväxlar är korsrullager de nyckelkomponenter som säkerställer rörelseprecision och strukturell styvhet. Deras prestanda påverkar direkt robotens repeterade positioneringsnoggrannhet, lastkapacitet och livslängd.

Varför anses harmoniska reduktionsväxlar med korsrullager vara oersättliga?

1. Tvåvägs lastkapacitet med integrerat stöd

Under drift utsätts robotleder för både radiella och axiella laster samtidigt. Tack vare rullarnas 90° korslagda arrangemang kan korsrullager hantera laster i flera riktningar inom en och samma lagerstruktur. Detta eliminerar behovet av komplicerade kombinationer av flera lager och minskar utrymmesbehovet.

2. Hög styvhet för exakt positionering

Till skillnad från kullager, som bygger på punktkontakt, använder korsrullager linjekontakt mellan rullarna och löpbanorna. I kombination med den täta korslagda arrangeringen ger denna konstruktion extremt hög radiell och axiell styvhet.

Som ett resultat utsätts roboten för mindre deformation under belastning, snabbare respons och mer exakt positionering. Detta möjliggör fullt ut den harmoniska reduktionsväxelns välkända prestanda med ”noll glapp” och hög torsionsstyvhet.

3. Kompakt struktur för mindre robotleder

Ett enda korsrullager kan ersätta en komplex sammansättning bestående av flera konventionella lager. Detta gör hela den harmoniska reduktionsväxeln betydligt mer kompakt och ger ett viktigt stöd för miniatyrisering och lättviktsdesign av robotleder.

Vilka är de särskilda egenskaperna hos lagerspelet i harmoniska drivväxlar med korsrullager?

1, Förspänning möjliggör noll glapp.

I korsrullager är radiellt spel och axiellt spel ömsesidigt kopplade och påverkar varandra. I högprecisionsapplikationer som robotik måste förspänning tillämpas på lagret för att avsiktligt skapa ”negativt spel”.

Detta eliminerar helt det interna spelet och är den centrala tekniska metoden för att uppnå noll glapp, hög styvhet och hög precision.

2. Extremt strikta precisionskrav

Minsta avvikelse i lagret kan förstärkas till betydande positioneringsfel vid robotens slutverktyg. Därför måste mätningar av profilnoggrannhet, rakhet, vinkel och ytjämnhet nå submikron- eller till och med nanometernivå.

Hur säkerställs prestandan hos harmoniska reduktionsväxlar med korsrullager?

1. Förspänningsteknik för noll glapp

De radiella och axiella spelen i korsrullager påverkar varandra. I högprecisionsrobotapplikationer appliceras förspänning för att skapa negativt spel och helt eliminera internt glapp. Detta är nyckeln till att uppnå noll glapp, hög styvhet och överlägsen positioneringsnoggrannhet.

2. Ultrahög tillverkningsprecision

Även det minsta lagerspårkast kan leda till märkbara positionsavvikelser vid robotens slutverktyg. Därför måste parametrar som profilnoggrannhet, rakhet, vinkelnoggrannhet och ytfinish kontrolleras på submikron- eller nanometernivå.

Varför är harmoniska reduktionsväxlar med korsrullager lämpliga för robotleder?

Harmoniska reduktionsväxlar fungerar som robotleders ”vridmomentsförstärkare”. De kännetecknas av kompakt storlek, hög reduktionsgrad, hög precision och noll glapp, vilket gör dem till den standardiserade lösningen för humanoida robotleder idag.

Lager är oumbärliga kärnkomponenter inuti harmoniska reduktionsväxlar.

Placering i applikationen

Inuti en harmonisk reduktionsväxel finns vanligtvis ett korsrullager eller en liknande flexibel lagerstruktur.

Funktion

Detta lager stöder och styr deformationen av flexspline-kugghjulet inne i den harmoniska reduktionsväxeln samtidigt som det direkt överför rotationsrörelsen. Dess prestanda avgör direkt reduktionsväxelns precision, styvhet och livslängd.

Kontakta oss för att få veta mer om harmoniska reduktionsväxlar med korsrullager och relaterade tekniska lösningar.
