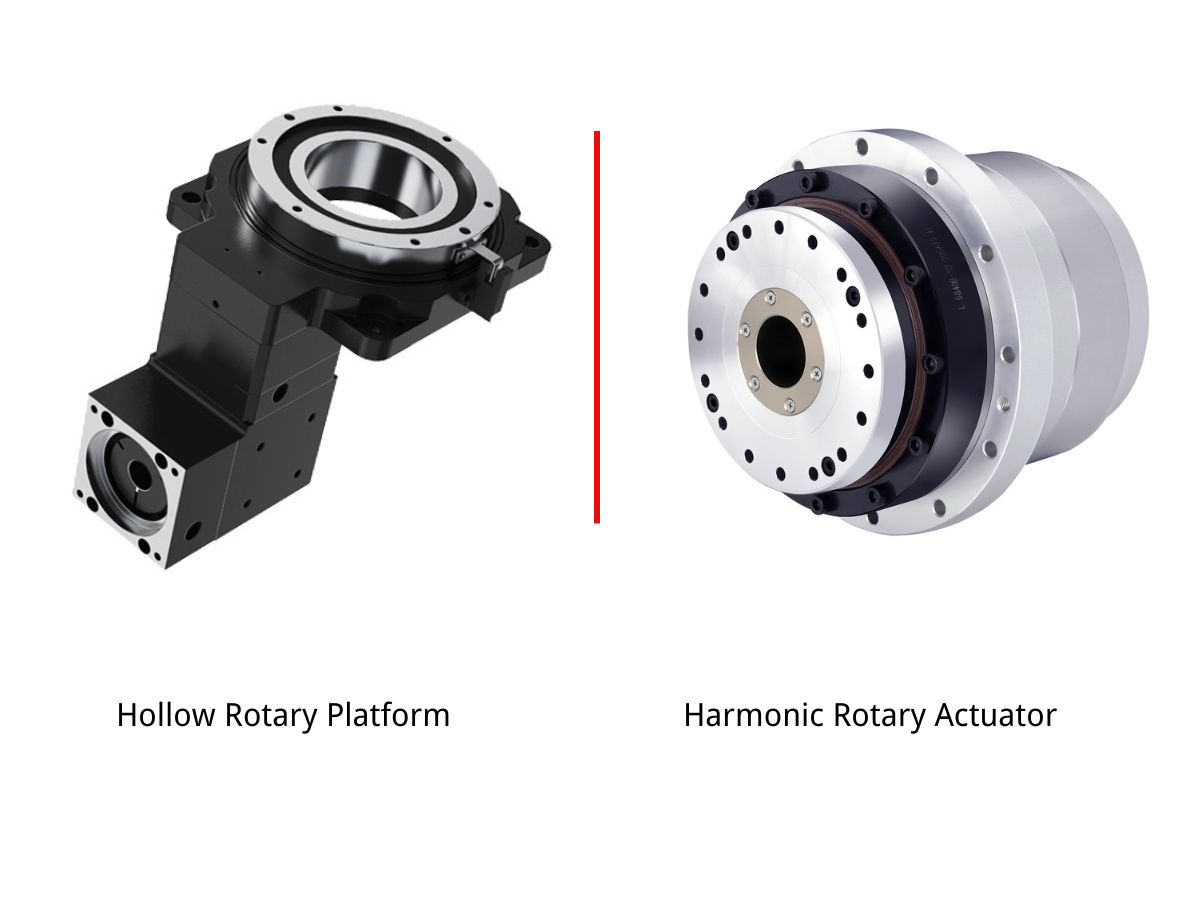

Ihålig rotationsplattform jämfört med harmonisk rotationsaktuator: Jämförelse av tillämpningar och utbytbarhet

Hej allihopa, jag är Theodore Li, teknisk chef på HONPINE.

För ingenjörer som konstruerar precisionsrotationsstationer för industriell automation finns det en fråga som ofta orsakar förvirring: när en maskin kräver högprecisionsrotation, indexering eller roterande positionering, ska man använda en ihålig rotationsplattform eller ett harmoniskt rotationsställdon?

Kan de två användas omväxlande? Vilka tillämpningar kan använda endera lösningen? Och i vilka tillämpningar bör de inte ersättas direkt?

Många tänker helt enkelt att båda är precisionsprodukter för roterande kraftöverföring med hög noggrannhet och därför bör vara utbytbara. Problem uppstår dock ofta efter att maskinen faktiskt har tagits i drift: otillräcklig lastkapacitet, otillräcklig styvhet, vibrationer, begränsad hastighet eller förkortad livslängd.

Låt oss därför titta närmare på användningsgränserna mellan ihåliga rotationsplattformar och harmoniska rotationsställdon. När du förstår skillnaderna kan du göra ett mer lämpligt val i det inledande konstruktionsskedet i stället för att upptäcka problem efter att utrustningen har byggts.

1. Den grundläggande skillnaden: deras strukturella roller är olika

Även om båda kan användas för högprecisions roterande rörelser, skiljer sig deras strukturella egenskaper och prioriteringar för användning åt.

En ihålig rotationsplattform fokuserar på hög styvhet, lastkapacitet och stabil roterande rörelse. Den använder vanligtvis en kugghjulsdrivning tillsammans med ett styvt hölje och en lastbärande konstruktion. Den är väl lämpad för rotationsstationer som behöver bära arbetsstycken, fixturer, verktyg eller andra externa laster.

Den ihåliga konstruktionen gör det också möjligt att dra kablar, pneumatiska slangar och andra medier genom centrum, vilket kan förenkla maskinlayouten och minska kabelstörningar under roterande rörelse.

Ett harmoniskt rotationsställdon fokuserar däremot mer på kompakt storlek, hög utväxling, lågt glapp, hög positioneringsnoggrannhet och hög vridmomentdensitet. Det integrerar en harmonisk transmissionsmekanism med en motor och andra komponenter för att tillhandahålla en kompakt rotationsdrivlösning.

Detta gör harmoniska rotationsställdon särskilt lämpliga för robotleder, kompakta precisionsmekanismer och tillämpningar där installationsutrymme och vikt är viktiga.

Den avgörande skillnaden handlar därför inte bara om vilken produkt som har högre noggrannhet.

Det handlar om det kompletta systemets mekaniska arkitektur, lastförhållanden, styvhet, installationsutrymme och rörelsekrav.

Det är viktigt att förstå denna grundläggande skillnad när man ska avgöra om de två lösningarna faktiskt kan ersätta varandra.

2. Tillämpningar där båda kan användas

Låt oss först titta på de tillämpningar där de är relativt enkla att byta ut mot varandra.

2.1 Precisionspositionering av vinklar vid lätt last

Exempel är små rotationsbord för inspektion, mekanismer för linskalibrering, precisionsmekanismer för vinkeljustering och andra små roterande positioneringssystem.

När lasten är lätt, de externa krafterna är begränsade och det finns liten påverkan eller excentrisk belastning, kan både en ihålig rotationsplattform och ett harmoniskt rotationsställdon vara lämpliga.

I denna typ av tillämpning kan det slutliga valet främst bero på installationsutrymme, erforderlig styvhet, håldiameter, positioneringsnoggrannhet, motorkonfiguration och kostnad.

2.2 Låghastighets, intermittent indexering och roterande rörelse

När rotationshastigheten är relativt låg, acceleration och retardation är kontrollerade och det inte förekommer frekventa riktningsändringar vid hög hastighet eller betydande stötar, kan båda lösningarna ge stabil roterande rörelse när de väljs korrekt.

Enkelt uttryckt:

Lätt last, låg hastighet, begränsad påverkan och begränsad excentrisk belastning är förhållanden där både en ihålig rotationsplattform och ett harmoniskt rotationsställdon kan övervägas.

Även i dessa tillämpningar bör dock faktiskt vridmoment, radiell last, axiell last, vältningsmoment, driftscykel och positioneringskrav fortfarande kontrolleras innan ett slutligt val görs.

3. Tillämpningar där en ihålig rotationsplattform vanligtvis är mer lämplig

Detta är ett av de områden där ingenjörer lätt kan göra fel val.

3.1 Tunga laster, fixturer och rotation av arbetsstycken

När rotationsstationen behöver bära ett relativt tungt arbetsstycke, en fixtur, ett verktygssystem eller en excentrisk last blir strukturell styvhet och lastbärande förmåga mycket viktiga.

En ihålig rotationsplattform integrerar normalt transmissionssystemet med en styv lastbärande konstruktion. Beroende på dess konstruktion kan den direkt bära radiella laster, axiella laster och vältningsmoment.

För denna typ av tillämpning bör ett harmoniskt rotationsställdon inte väljas enbart utifrån dess utgående vridmoment. Utgående lagerkapacitet, tillåtna radiella och axiella laster, vridstyvhet, externt moment, driftscykel och livslängd måste alla beaktas.

För rotationsstationer för tung drift kan därför en korrekt dimensionerad ihålig rotationsplattform vara en mer lämplig lösning.

3.2 Frekventa start och stopp, framåt- och bakåtrotation samt stötar

Vissa automatiserade rotationsstationer behöver accelerera och retardera ofta, upprepade gånger ändra rotationsriktning eller arbeta under externa stötbelastningar.

Dessa förhållanden ställer ytterligare krav på transmissionssystemet.

Cyklisk belastning, vridstyvhet, lagerlaster, termiska förhållanden och utmattningslivslängd behöver alla beaktas.

En styv ihålig rotationsplattform kan vara fördelaktig när rotationsstationen själv behöver bära betydande externa laster och upprepade dynamiska krafter direkt.

Ett harmoniskt rotationsställdon kan också användas i dynamiska tillämpningar när det väljs korrekt och används inom sina specificerade förhållanden. Lågt glapp får dock aldrig vara det enda skälet till att välja det.

3.3 Tillämpningar som kräver kontinuerlig rotation vid hög hastighet

För tillämpningar som kräver kontinuerlig rotation eller relativt hög rotationshastighet måste konstruktören överväga mer än den nominella hastigheten.

Värmehantering, lagerhastighet, transmissionseffektivitet, smörjning, motorhastighet och långsiktig driftstemperatur påverkar alla slutprestandan.

Ett harmoniskt rotationsställdon kan arbeta vid relativt höga hastigheter i lämpliga tillämpningar, men dess märkvarvtal, termiska beteende, smörjning och driftscykel behöver utvärderas noggrant.

En ihålig rotationsplattform kan vara mer lämplig när tillämpningen kräver stabil kontinuerlig rotation tillsammans med en styv lastbärande konstruktion.

Den viktiga frågan är därför inte bara vilken produkt som är snabbare. Den verkliga frågan är om det kompletta rotationssystemet kan bibehålla erforderlig noggrannhet, temperatur, hållbarhet och stabilitet under de avsedda driftsförhållandena.

4. Tillämpningar där ett harmoniskt rotationsställdon är mer lämpligt

Det finns också tillämpningar där den kompakta konstruktionen hos ett harmoniskt rotationsställdon ger tydliga fördelar.

4.1 Extremt kompakt och lätt utrustning

När installationsutrymmet är mycket begränsat kan rotationsmekanismens storlek och vikt bli viktiga konstruktionsbegränsningar.

Ett harmoniskt rotationsställdon integrerar den harmoniska transmissionsmekanismen med en motor och andra komponenter, vilket ger en kompakt lösning med hög utväxling och hög vridmomentdensitet.

Detta gör den lämplig för robotleder, precisionsmekanismer, kompakta automationsmoduler och andra tillämpningar med strikta utrymmeskrav.

Jämfört med en större rotationsplattformskonstruktion kan ett harmoniskt rotationsställdon göra det enklare att uppnå en kompakt mekanisk layout.

4.2 Högprecisionspositionering och lågt glapp

Harmoniska rotationsställdon används i stor utsträckning i tillämpningar där lågt glapp, hög positioneringsnoggrannhet och kompakt transmission är viktiga.

Typiska tillämpningar omfattar precisionsmontering, optisk utrustning, robotleder, halvledarutrustning, inspektionssystem och andra precisionsmekanismer för rörelse.

Det är dock viktigt att förstå att glapp och övergripande positioneringsnoggrannhet inte är exakt samma sak.

En maskins slutliga positioneringsnoggrannhet påverkas också av givarupplösning, strukturell deformation, lageregenskaper, monteringstoleranser, servostyrning, termiska effekter och maskinens övergripande styvhet.

Det harmoniska rotationsställdonet bör därför väljas utifrån kraven för det kompletta rörelsesystemet, snarare än genom att endast jämföra en katalogspecifikation.

5. Ihålig rotationsplattform vs. harmoniskt rotationsställdon: viktiga urvalsfaktorer

När du väljer mellan de två bör du inte bara jämföra produktnamnen eller en enskild specifikation.

De faktiska användningsförhållandena bör beaktas.

Denna tabell är endast en preliminär vägledning.

Vid verklig maskinkonstruktion bör ingenjörer även kontrollera utgående vridmoment, rotationshastighet, acceleration, nyttolast, radiell last, axiell last, vältningsmoment, driftscykel, erforderlig livslängd, installationsmått, håldiameter och styrkrav.

6. Ihålig rotationsplattform eller harmoniskt rotationsställdon: hur väljer man?

I det inledande konstruktionsskedet kan du använda en enkel tumregel.

Tung last, direkt stöd för arbetsstycke, hög styvhet, stora externa moment och krävande rotationsstationskonstruktioner: överväg först en ihålig rotationsplattform.

Lättviktskonstruktion, kompakt installation, hög utväxling, lågt glapp och hög vridmomentdensitet: överväg först ett harmoniskt rotationsställdon.

Dessa kategorier är dock inte absoluta.

En högpresterande ihålig rotationsplattform kan också ge hög positioneringsnoggrannhet, medan ett korrekt konstruerat harmoniskt rotationsställdon kan användas i krävande industriella tillämpningar.

Det viktiga är att inte välja en rotationslösning baserat på endast en parameter, såsom glapp, vridmoment eller total storlek.

Utvärdera i stället det kompletta mekaniska systemet och hitta den bästa balansen mellan:

Lastkapacitet, styvhet, precision, hastighet, hållbarhet, installationsutrymme och kostnad.

7. Ihåliga rotationsplattformar och harmoniska rotationsställdon inom precisionsautomation

Båda teknikerna kan användas inom precisionsautomation, men deras idealiska tillämpningar skiljer sig åt.

7.1 Industriell automation

Ihåliga rotationsplattformar är lämpliga för automatiserade rotationsstationer som behöver stödja arbetsstycken, fixturer, verktyg eller inspektionsutrustning samtidigt som stabil roterande positionering upprätthålls.

Harmoniska rotationsställdon kan användas för kompakta rotationsmekanismer, robotsystem och tillämpningar där integrerad motor- och transmissionskonstruktion bidrar till att minska maskinens totala storlek.

7.2 Halvledar- och 3C-automation

Utrustning för halvledartillverkning och 3C-automation kräver ofta hög positioneringsnoggrannhet, kompakta maskinlayouter, låga vibrationer och tillförlitlig kabeldragning.

En ihålig rotationsplattform kan vara ett bra val när rotationsmekanismen behöver stödja en relativt stor fixtur eller inspektionsenhet direkt.

Ett harmoniskt rotationsställdon kan vara mer lämpligt när installationsutrymmet är begränsat och lågt glapp, kompakthet och integrerad rörelse är viktiga.

7.3 Robotik

Robotleder kräver ofta kompakta dimensioner, hög vridmomentdensitet, lågt glapp och exakt rörelsestyrning.

För dessa tillämpningar används harmoniska rotationsställdon i stor utsträckning eftersom deras kompakta transmissionskonstruktion kan integreras i robotleder.

Ihåliga rotationsplattformar kan också användas i robotiska positioneringsmekanismer, roterande arbetsstationer och andra tillämpningar där utgående konstruktion behöver stödja externa laster direkt.

7.4 CNC och precisionsrotationsaxlar

CNC-rotationsaxlar kräver en kombination av positioneringsnoggrannhet, styvhet, lastkapacitet, hastighet och termisk stabilitet.

En ihålig rotationsplattform kan vara lämplig för rotationsbord och positioneringsstationer som behöver stödja arbetsstycken och fixturer direkt.

Ett harmoniskt rotationsställdon kan övervägas för kompakta rotationsaxlar och mekanismer där lågt glapp, hög utväxling och kompakt integrering är viktiga.

8. Vad bör ingenjörer kontrollera innan de ersätter den ena med den andra?

Innan en ihålig rotationsplattform ersätts med ett harmoniskt rotationsställdon, eller ett harmoniskt rotationsställdon ersätts med en ihålig rotationsplattform, bör ingenjörer utvärdera den kompletta mekaniska belastningen.

De viktigaste parametrarna omfattar:

• Nyttolast och fixturvikt

• Erforderligt utgående vridmoment

• Radiell last

• Axiell last

• Vältningsmoment

• Maximal rotationshastighet

• Kontinuerlig rotationshastighet

• Acceleration och retardation

• Frekvens för rotation framåt och bakåt

• Driftscykel

• Positioneringsnoggrannhet och repeterbarhet

• Vridstyvhet

• Glapp

• Installationsutrymme

• Håldiameter och krav på kabeldragning

• Erforderlig livslängd

• Drifttemperatur och termiska förhållanden

Dessa parametrar avgör om den alternativa lösningen faktiskt kan uppfylla maskinens krav.

Exempelvis kan en rotationsmekanism som bär en excentrisk fixtur generera ett betydande vältningsmoment även när det erforderliga rotationsvridmomentet i sig inte är särskilt högt.

I detta fall kan utgående lagerkapacitet och strukturell styvhet bli viktigare än att endast titta på det nominella vridmomentvärdet.

9. Slutsats

Ihåliga rotationsplattformar och harmoniska rotationsställdon är båda lösningar för högprecisions roterande rörelser, men de är inte automatiskt utbytbara i alla tillämpningar.

För tunga laster, direkt stöd för arbetsstycken, hög styvhet, stora externa moment och krävande rotationsstationer är en ihålig rotationsplattform ofta det mer lämpliga valet.

För kompakt installation, lätt mekanisk konstruktion, hög utväxling, lågt glapp, hög vridmomentdensitet och integrerad roterande rörelse kan ett harmoniskt rotationsställdon vara det bättre alternativet.

Det rätta valet beror i slutändan på maskinens faktiska driftsförhållanden.

Innan en teknik ersätts med en annan bör ingenjörer utvärdera nyttolast, vridmoment, hastighet, acceleration, radiella och axiella laster, vältningsmoment, driftscykel, positioneringsnoggrannhet, styvhet, livslängd, installationsbegränsningar och styrkrav.

Att förstå dessa gränser för utbytbarhet hjälper utrustningskonstruktörer att undvika både överdimensionering och underdimensionering, samtidigt som ett mer tillförlitligt och kostnadseffektivt precisionssystem för roterande rörelse uppnås.
