De dolda konstruktionsutmaningarna bakom högpresterande motorer för robotleder

Den snabba utvecklingen inom artificiell intelligens, humanoida robotar, kollaborativa robotar och avancerade automationssystem skapar nya krav på robotars rörelseprestanda. Medan intelligenta algoritmer gör det möjligt för robotar att uppfatta och fatta beslut, avgör robotledmotorn om dessa beslut kan omvandlas korrekt till fysiska rörelser.

En robot kan ha avancerade AI-funktioner, men utan ett högpresterande rörelsesystem kan den inte uppnå stabil gång, exakt manipulation eller smidig interaktion med omgivningen. Därför har robotledmotorer blivit en av de mest kritiska komponenterna i nästa generations robotsystem.

Jämfört med traditionell industriell automationsutrustning ställer moderna robotar betydligt högre krav på sina ledsystem. En robotledmotor måste inte bara ge tillräckligt vridmoment, utan även hög precision, snabb respons, kompakt storlek, låg vikt och långsiktig tillförlitlighet.

Detta skapar betydande tekniska utmaningar för robottillverkare. Att konstruera en högpresterande robotledmotor handlar inte bara om att välja en kraftfull motor. Ingenjörerna måste noggrant balansera elektromagnetisk prestanda, mekanisk transmission, värmehantering, noggrannhet i styrningen och systemintegration.

För robot-OEM-företag som utvecklar humanoida robotar, kollaborativa robotar, industrirobotarmar och mobila robotar är det avgörande att förstå dessa utmaningar för att skapa tillförlitliga och konkurrenskraftiga produkter.

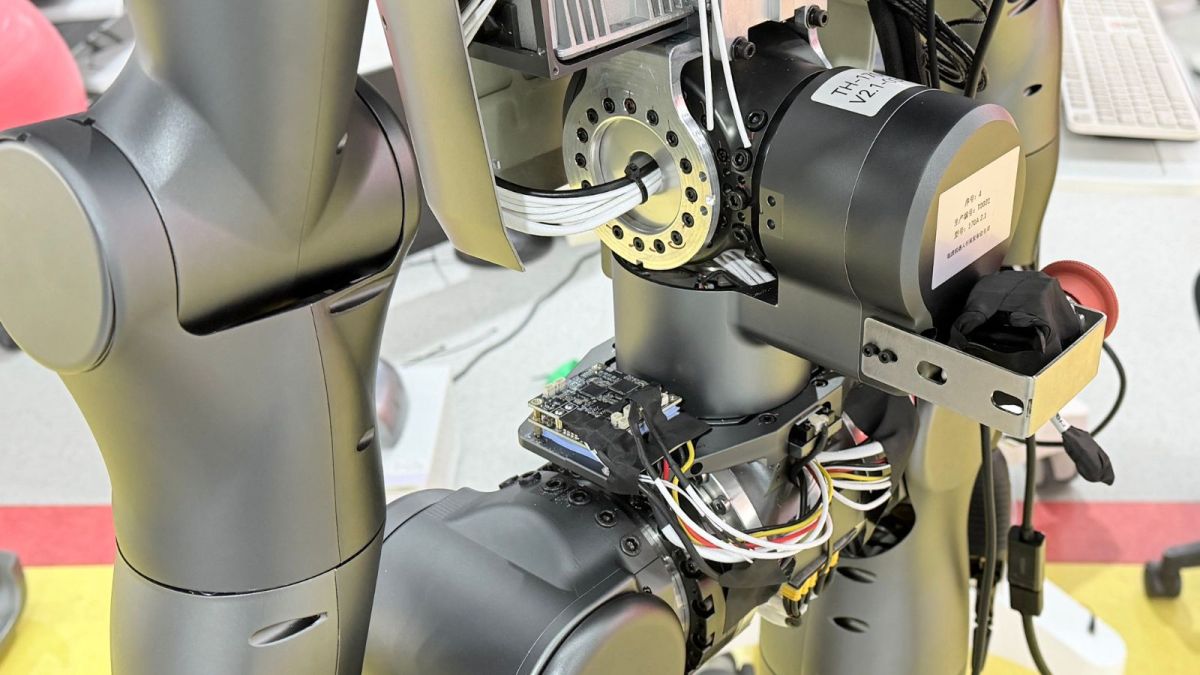

1. Att uppnå hög vridmomenttäthet i begränsat robotledsutrymme

En av de största utmaningarna vid konstruktion av robotledmotorer är att uppnå högre vridmoment inom ett allt mer begränsat installationsutrymme.

Moderna robotar blir mindre, lättare och mer flexibla. Denna trend är särskilt tydlig hos humanoida robotar och kollaborativa robotar, där varje led måste få plats i en kompakt mekanisk struktur samtidigt som den levererar tillräcklig effekt.

En robotled måste generera tillräckligt vridmoment för krävande rörelser som:

• gång och balansstyrning i humanoida robotar,

• lyft och positionering av objekt i robotarmar,

• kontinuerlig drift inom industriell automation.

Att öka vridmomentet kräver dock traditionellt en större motor. En större motor ökar robotens vikt och minskar energieffektiviteten, vilket skapar en konflikt mellan effekt och kompakt konstruktion.

Därför måste ingenjörerna optimera förhållandet mellan:

• motorstorlek,

• vridmoment,

• vikt,

• energiförbrukning,

•  mekanisk integration.

Hög vridmomenttäthet har blivit ett av de viktigaste utvärderingskriterierna för avancerade robotledmotorer.

Genom att förbättra den elektromagnetiska konstruktionen, optimera permanentmagnetstrukturer och kombinera högpresterande transmissionssystem kan moderna robotledmotorer uppnå ett högre utgående vridmoment utan att storleken ökar avsevärt.

I humanoida robotar påverkar exempelvis lätta leder direkt gångens effektivitet och den dynamiska prestandan. En led som är för tung ökar hela robotens energiförbrukning och minskar dess förmåga att utföra naturliga rörelser.

Det är därför kompakta aktuatorlösningar med hög vridmomenttäthet har blivit allt viktigare inom robotikutveckling.

2. Värmehantering: bibehållen prestanda under kontinuerlig drift

Värmeutveckling är en annan viktig teknisk utmaning vid utveckling av robotledmotorer.

Många robotapplikationer kräver kontinuerliga rörelser under långa tidsperioder. Till skillnad från motorer som används vid enkel intermittent drift behöver robotledmotorer ofta bibehålla stabil prestanda under dynamiska och upprepade rörelser.

När en motor arbetar kontinuerligt genererar elektriska förluster värme. När temperaturen ökar kan flera prestandaproblem uppstå:

• minskat vridmoment,

• lägre verkningsgrad,

• kortare livslängd för komponenterna,

• försämrad rörelsenoggrannhet.

Detta problem är särskilt kritiskt för humanoida robotar och mobila robotar. Under gång måste exempelvis lederna i en humanoid robot kontinuerligt justera position och vridmoment för att bibehålla balansen. Om robotledmotorns prestanda förändras på grund av temperaturökning kan robotens rörelsestabilitet påverkas.

Effektiv värmehantering kräver att ingenjörerna tar hänsyn till hela rörelsesystemet, inklusive:

• motorns elektromagnetiska verkningsgrad,

• värmeavledningsstruktur,

• materialval,

• mekanisk integration.

En högpresterande robotledmotor måste inte bara leverera maximalt vridmoment, utan även bibehålla en jämn uteffekt under långvarig drift.

Detta är en av anledningarna till att integrerade aktuatorlösningar blir allt vanligare. Genom att optimera motor, växel och mekanisk struktur tillsammans kan ingenjörerna uppnå bättre termisk prestanda jämfört med separat monterade komponenter.

3. Att balansera precision och dynamisk respons

Robotens rörelsekvalitet beror på mer än bara motoreffekten. Förmågan att exakt följa kommandon och samtidigt snabbt reagera på förändrade förhållanden är en annan viktig utmaning.

En robotledmotor måste uppnå två mål som till synes står i motsats till varandra:

• hög positioneringsnoggrannhet,

• snabb dynamisk respons.

Hög precision gör det möjligt för robotar att utföra exakta uppgifter som montering, inspektion och känslig manipulation.

Snabb respons gör det möjligt för robotar att snabbt reagera på externa förändringar, vilket är särskilt viktigt för humanoida robotar och kollaborativa robotar.

När en humanoid robot exempelvis går på ett ojämnt underlag måste varje led kontinuerligt justera sin position och sitt vridmoment inom en kort tidsperiod. En fördröjning i motorns respons kan försämra stabiliteten och rörelsekvaliteten.

Flera faktorer påverkar robotledmotorernas dynamiska prestanda, bland annat:

• motortröghet,

• transmissionsnoggrannhet,

• glapp,

• givarupplösning,

• styrsystemets prestanda.

En välkonstruerad robotledmotor kräver exakt samordning mellan mekaniska och elektriska system.

Motorn, växeln och återkopplingskomponenterna måste fungera tillsammans som ett enda system för att uppnå jämna och exakta rörelser.

4. Att minska mekaniska fel i robotrörelser

För avancerade robotar avgörs rörelsenoggrannheten inte enbart av motorn. Även om motorn levererar tillräckligt vridmoment och tillräcklig hastighet kan mekaniska fel i ledsystemet ha stor inverkan på den slutliga rörelseprestandan.

Robottillverkare måste ta hänsyn till flera källor till rörelsefel, bland annat:

• mekaniskt spel,

• transmissionsnoggrannhet,

• monteringstolerans,

• strukturell deformation,

• återkopplingsnoggrannhet.

Dessa faktorer blir särskilt viktiga i applikationer som kräver exakt interaktion med omgivningen, till exempel kollaborativa robotar, medicinska robotar, precisionsmonteringssystem och humanoida robothänder.

När en robotarm exempelvis utför en precisionsmonteringsuppgift kan även ett litet positioneringsfel i varje led ackumuleras och påverka slutpositionen för ändverktyget. I humanoida robotar kan mekaniska fel påverka balansstyrning, gångstabilitet och manipulationsnoggrannhet.

Det är därför robotledmotorer i allt högre grad konstrueras som kompletta rörelsesystem i stället för enkla kraftkällor.

Kombinationen av en högprecisionsmekanism för transmission, ett noggrant återkopplingssystem och en optimerad styrstrategi bidrar till att minska mekaniska avvikelser och förbättra repeterbarheten.

Harmonic drive-teknik används i stor utsträckning i robotledapplikationer tack vare dess höga reduktionsförhållande, kompakta struktur och extremt låga glapp. När tekniken integreras med en högupplöst encoder och ett servostyrsystem möjliggör den exakta och stabila robotrörelser.

För robottillverkare handlar förbättrad lednoggrannhet inte bara om att uppnå bättre specifikationer. Den påverkar direkt robotens förmåga att tillförlitligt utföra uppgifter i verkliga miljöer.

5. Varför blir integration robotledmotorernas framtid?

I takt med att robotsystem blir mer avancerade möter den traditionella metoden att välja enskilda komponenter och montera dem tillsammans allt större utmaningar.

En konventionell robotledkonstruktion kräver vanligtvis att ingenjörerna integrerar flera oberoende komponenter: servomotor, växel, encoder, broms, drivdon och mekaniskt hus.

Även om denna metod ger flexibilitet skapar den också mer tekniskt arbete under utvecklingen.

Olika komponenter kan skilja sig åt när det gäller:

• mekaniska dimensioner,

• elektrisk kompatibilitet,

• prestandaegenskaper,

• styrparametrar.

Ingenjörerna behöver ofta lägga betydande tid på komponentmatchning, kalibrering och systemtester.

För robot-OEM-företag innebär detta längre utvecklingscykler och högre tekniska kostnader.

Integrerade robotledmotorer erbjuder ett annat tillvägagångssätt. Genom att kombinera flera rörelsekomponenter i en kompakt lösning kan tillverkare förenkla systemkonstruktionen och förbättra utvecklingseffektiviteten.

En integrerad robotledmotor kan bidra till att minska:

• komplexiteten i den mekaniska konstruktionen,

• monteringskraven,

• kabeldragningsutmaningar,

• tiden för systemfelsökning.

Detta är särskilt värdefullt för nya robotföretag som utvecklar humanoida robotar och intelligenta automationsprodukter. Många nya robotikföretag har stark kompetens inom mjukvara och AI, men behöver tillförlitliga hårdvarulösningar för att påskynda produktutvecklingen.

I stället för att ägna år åt att utveckla varje mekanisk komponent separat kan företagen fokusera sina resurser på robotintelligens, applikationsutveckling och marknadsintroduktion.

Robotikens framtid kommer att kräva inte bara enskilda högpresterande komponenter, utan även högt integrerade rörelselösningar.

6. Krav på robotledmotorer för nästa generations robotar

Olika robotapplikationer har olika krav, men nästa generations robotar delar flera gemensamma krav på ledmotorteknik.

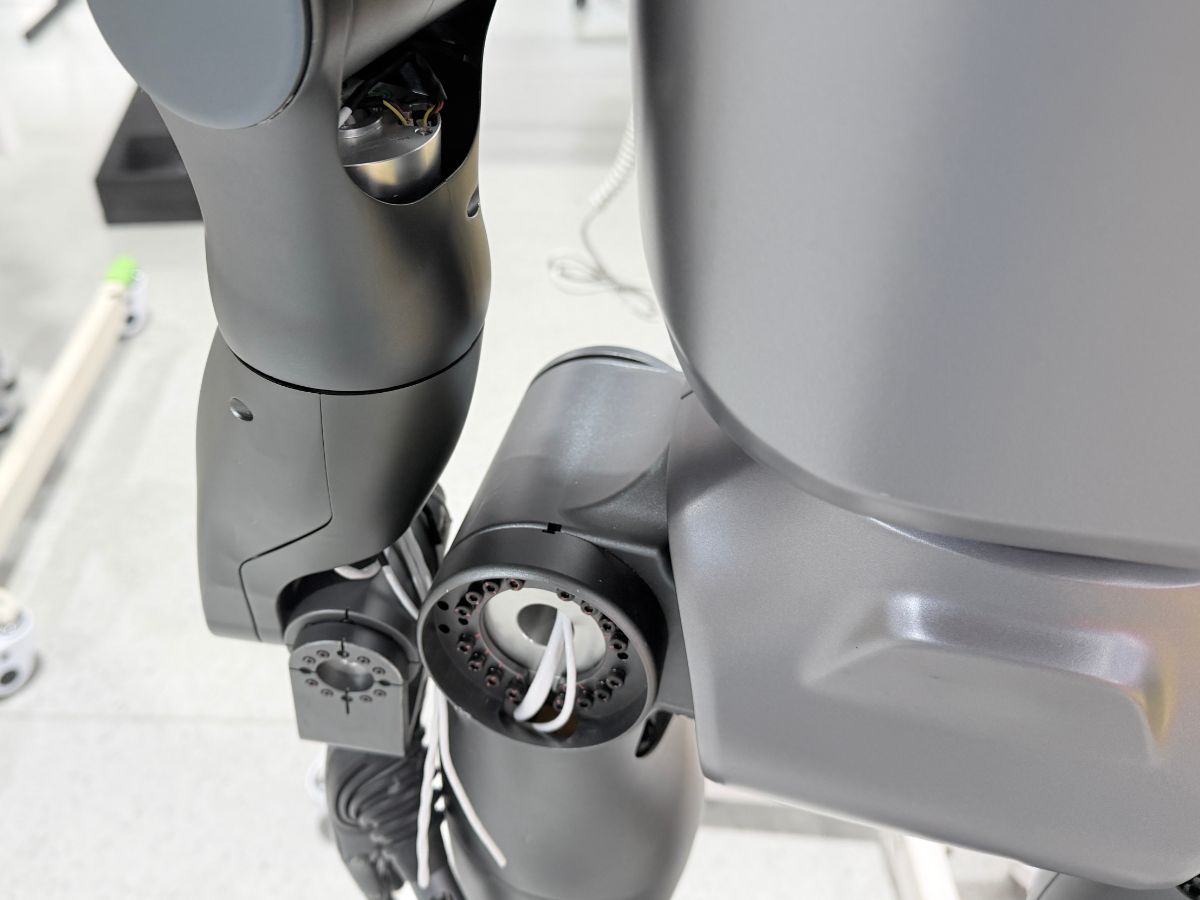

Humanoida robotar: låg vikt och hög prestanda

Humanoida robotar representerar en av de mest krävande applikationerna för robotledmotorer.

Till skillnad från fasta industrirobotar måste humanoida robotar kunna röra sig fritt i komplexa miljöer. Deras leder måste stödja:

• dynamiska rörelser,

• balansstyrning,

• människoliknande rörelser,

• kontinuerlig drift.

Varje extra gram vikt påverkar energiförbrukningen och rörelseeffektiviteten. Därför behöver tillverkare av humanoida robotar ledmotorer med hög vridmomenttäthet, kompakt konstruktion och tillförlitlig prestanda.

Integrerade harmonic drive-aktuatorlösningar blir en viktig teknik för utveckling av humanoida robotar eftersom de kombinerar precisionsöverföring med kompakt mekanisk konstruktion.

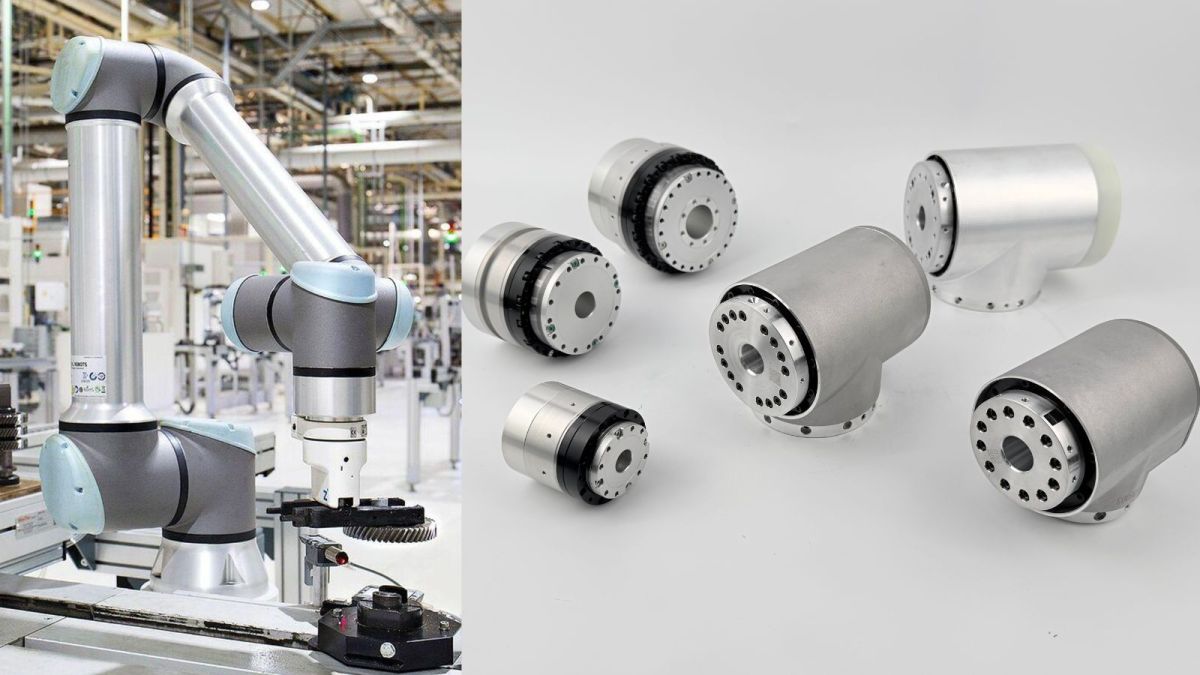

Kollaborativa robotar: jämna och säkra rörelser

Kollaborativa robotar arbetar direkt tillsammans med människor och kräver därför mycket jämna rörelser och noggrann styrning.

En robotledmotor som används i kollaborativa robotar måste erbjuda:

• låga vibrationer,

• exakt positionering,

• stabilt vridmoment,

• snabb och följsam styrning.

Jämna rörelser är avgörande för interaktionen mellan människa och robot, särskilt i applikationer som montering, inspektion och servicerobotik.

Industrirobotar: precision och långsiktig tillförlitlighet

Industrirobotar som används i tillverkningsmiljöer arbetar ofta kontinuerligt i tusentals timmar.

Deras ledmotorer måste erbjuda:

• hög repeterbarhet,

• hög styvhet,

• lång livslängd,

• stabil prestanda.

Applikationer som fordonstillverkning, elektronikproduktion, halvledarutrustning och precisionsbearbetning kräver rörelsesystem som kan bibehålla noggrannheten under långa tidsperioder.

7. Hur tillhandahåller HONPINE avancerade robotledmotorlösningar?

Utveckling av högpresterande robotar kräver rörelsekomponenter som kan balansera precision, effekt, integration och tillförlitlighet.

HONPINE tillhandahåller avancerade rörelselösningar, inklusive harmonic drive-ledaktuatorer, robotledmoduler och ramlösa vridmomentmotorer för robotik och industriella automationsapplikationer.

HONPINE:s robotledlösningar är utformade för att hantera viktiga tekniska utmaningar som robottillverkare möter:

• kompakt mekanisk konstruktion,

• hög vridmomenttäthet,

• noggrann rörelsestyrning,

• effektiv integration,

• tillförlitlig drift.

HONPINE Harmonic Joint Actuator kombinerar en precisionsväxel av typen harmonic drive, servomotor, encoder, broms och andra viktiga komponenter i en integrerad rörelseenhet. Denna konstruktion hjälper robot-OEM-företag att förenkla utvecklingen av robotleder och påskynda produktintegrationen.

För kunder som behöver mer omfattande anpassning erbjuder HONPINE även ramlösa vridmomentmotorer, vilket ger ingenjörerna större flexibilitet vid konstruktion av egna integrerade robotledsystem.

Med erfarenhet av harmonic drive-transmissionsteknik och robotiserade rörelsesystem stöder HONPINE kunder från komponentval till utveckling av kompletta ledlösningar.

Slutsats: Robotledmotorer utgör grunden för framtidens robotrörelser

Robotikens framtid kommer inte bara att bero på artificiell intelligens och algoritmer, utan även på robotarnas förmåga att utföra exakta, tillförlitliga och naturliga fysiska rörelser.

Bakom varje avancerad robot finns ett komplext rörelsesystem där robotledmotorer spelar en grundläggande roll.

Från vridmomenttäthet och värmehantering till precisionsstyrning och systemintegration kräver utvecklingen av en högpresterande robotledmotor tvärdisciplinär teknisk kompetens.

När robotar fortsätter att utvecklas mot humanoida, intelligenta och autonoma system blir integrerade rörelselösningar allt viktigare.

Genom att kombinera harmonic drive-transmissionsteknik, avancerad motorkonstruktion och integrerade aktuatorlösningar hjälper HONPINE robottillverkare att övervinna tekniska utmaningar och bygga nästa generations intelligenta maskiner.

HONPINE — Precisionsrörelselösningar för framtidens intelligenta automation.
