Hur väljer man högprecisionsroterande ställdon för industriell automation?

Högprecisionsroterande ställdon är viktiga rörelsestyrningskomponenter inom industriell automation. De bidrar till bättre positioneringskonsekvens, driftseffektivitet och flexibilitet i utrustningen. Det kan dock vara svårt att välja rätt ställdon när produktspecifikationerna varierar, driftsförhållandena är krävande och långsiktig tillförlitlighet är avgörande.

För precisionsautomation inom industrin tillhandahåller HONPINE vanligtvis utvändigt drivna harmoniska roterande ställdon och självgående planetväxlande roterande ställdon med noll glapp. Dessa lösningar är utformade för att uppfylla olika krav på vridmoment, positioneringsprestanda, mekanisk integration och miljöskydd.

I den här artikeln presenterar vi fyra viktiga serier av precisionsroterande ställdon från HONPINE och beskriver deras huvudsakliga egenskaper, prestandaspecifikationer och typiska industriella användningsområden.

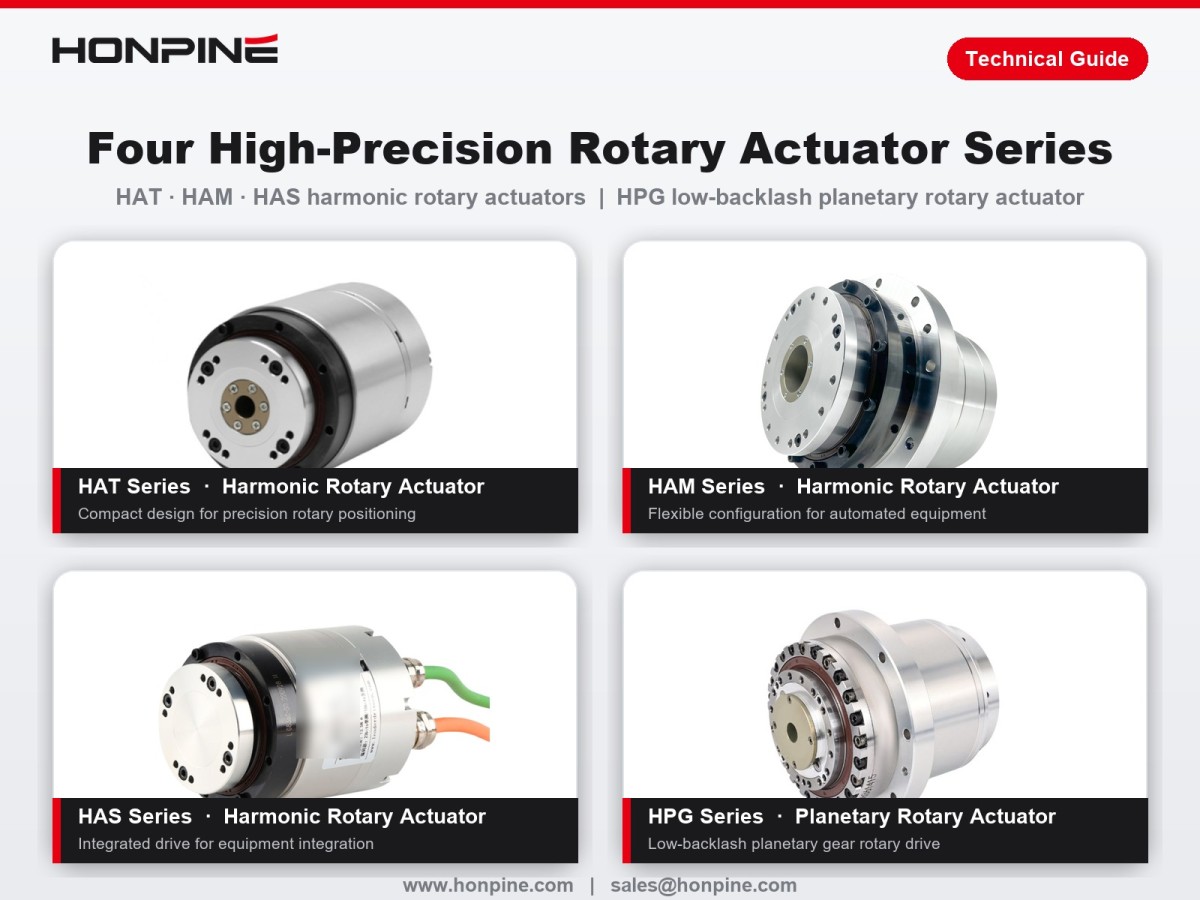

Vilka serier av högprecisionsroterande ställdon erbjuder HONPINE?

HONPINE fokuserar på fyra huvudserier av högprecisionsroterande ställdon: de harmoniska roterande ställdonen HAT, HAM och HAS samt de planetväxlande roterande ställdonen HPG med lågt glapp.

Varje serie har olika konstruktioner och prestandaegenskaper, vilket gör det möjligt för utrustningstillverkare att välja en lämplig lösning utifrån sina användningskrav.

HAT harmoniskt roterande ställdon

Utformat för precisionsapplikationer med roterande rörelser som kräver kompakt transmission och kontrollerad positionering.

HAM harmoniskt roterande ställdon

Erbjuder ytterligare en lösning med harmonisk transmission för automatiserad utrustning med särskilda krav på vridmoment, installation och rörelsestyrning.

HAS harmoniskt roterande ställdon

Lämpligt för precisionsapplikationer med roterande positionering där transmissionsprestanda och integration i utrustningen är viktiga.

HPG planetväxlande roterande ställdon med lågt glapp

Utformat för applikationer som kräver minskat transmissionsglapp och en roterande drivlösning baserad på planetväxel.

Valet av lämplig serie beror på erforderligt vridmoment, utväxlingsförhållande, positioneringsprestanda, driftshastighet, installationsutrymme och arbetsmiljö. Kontrollera de detaljerade specifikationerna för respektive modell.

Varför välja HONPINE:s högprecisionsroterande ställdon?

Brett vridmomentsområde för olika automationskrav

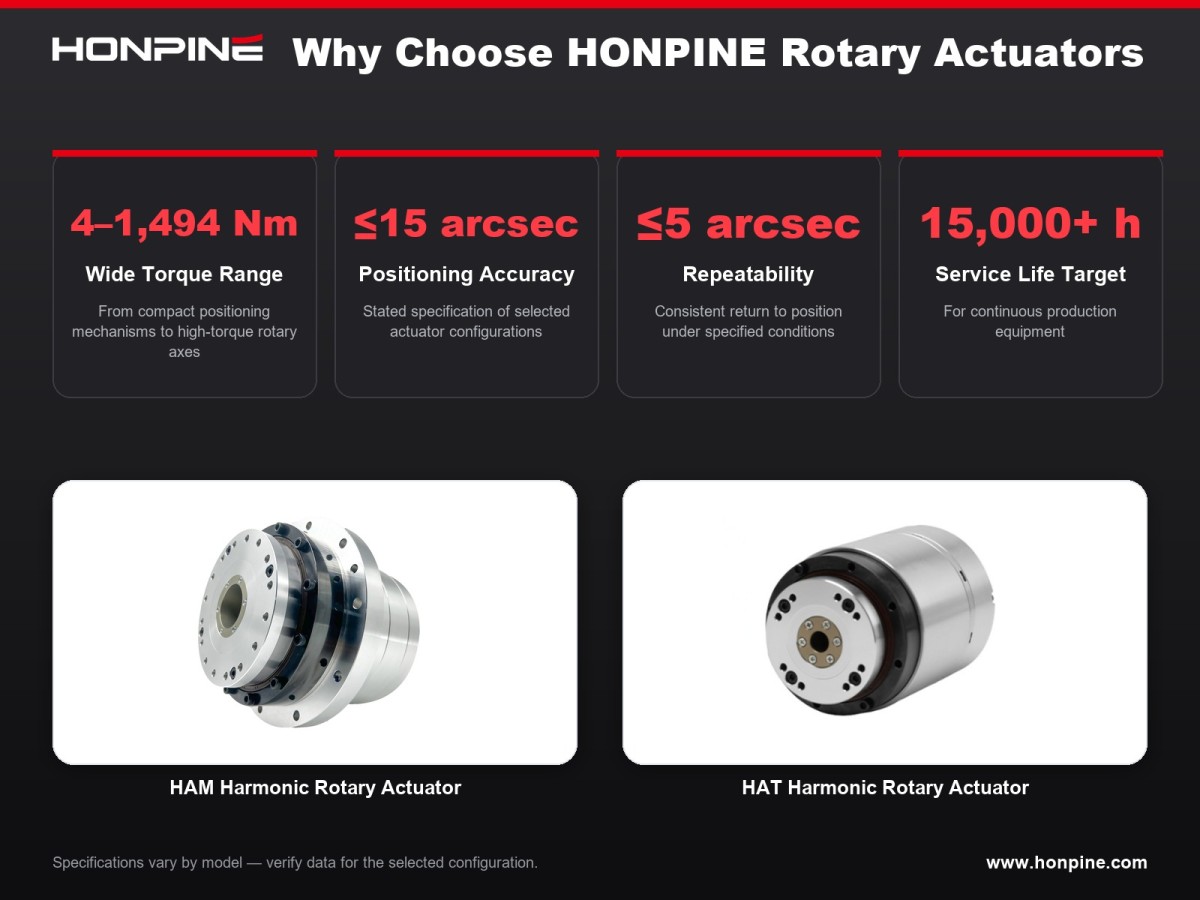

HONPINE:s precisionsroterande ställdon täcker ett vridmomentsområde på cirka 4–1 494 Nm i hela produktutbudet. Det gör att konstruktörer kan utvärdera olika ställdonsstorlekar för applikationer från kompakta positioneringsmekanismer till roterande axlar med högre vridmoment.

Tillgängliga driftspänningar omfattar 48 V och 220 V, beroende på ställdonets konfiguration. Vid val av modell bör ingenjörer även beakta nominellt vridmoment, toppvridmoment, utgående hastighet, intermittensfaktor och accelerationskrav, i stället för att enbart utgå från vridmomentet.

Precisionspositionering och repeterbarhet

Positioneringsprestanda är särskilt viktig inom halvledarutrustning, precisionsmontering och CNC-roterande system.

Enligt HONPINE:s angivna produktspecifikationer kan vissa konfigurationer av roterande ställdon erbjuda en positioneringsnoggrannhet på ≤15 bågsekunder och en repeterbarhet på ≤5 bågsekunder. Dessa värden bör verifieras mot specifikationerna och testförhållandena för den aktuella modellen.

Positioneringsnoggrannhet och repeterbarhet beskriver olika aspekter av rörelseprestandan. Noggrannheten avser avvikelsen från en beordrad eller refererad position, medan repeterbarhet beskriver hur konsekvent ställdonet återgår till samma position under angivna förhållanden.

För krävande applikationer bör ingenjörer utvärdera båda parametrarna tillsammans med transmissionsstyvhet, belastningsförhållanden, återkoppling från pulsgivare och styrsystemets prestanda.

Tätade konstruktioner för krävande driftmiljöer

Damm, oljeföroreningar och andra miljöfaktorer kan påverka tillförlitligheten hos precisionsrörelsesystem. En lämplig ställdonskonstruktion kan bidra till att skydda kritiska transmissionskomponenter och minska underhållsbehovet.

HONPINE erbjuder tätade ställdonskonfigurationer avsedda för krävande industriella miljöer. Beroende på modell och skyddsklass kan dessa konstruktioner vara lämpliga för utrustning som utsätts för damm eller oljeföroreningar.

Före installationen bör den faktiska kapslingsklassen, temperaturgränserna, smörjningskraven och underhållsrekommendationerna för det valda ställdonet bekräftas. Lämpligheten för miljön bör fastställas utifrån modellspecifik dokumentation och inte antas enbart utifrån beteckningen ”tätad”.

Lång livslängd och verifierade prestandadata

Livslängden är en viktig faktor vid val av roterande ställdon för produktionsutrustning i kontinuerlig drift. HONPINE anger en målsatt livslängd på över 15 000 timmar för sina precisionsroterande ställdon.

Den faktiska livslängden beror på belastning, hastighet, intermittensfaktor, temperatur, installationskvalitet och underhållsförhållanden. Utrustningstillverkare bör därför bekräfta vilka livslängdsdata och testförhållanden som gäller för den avsedda modellen.

Det är också viktigt att granska dokumenterade prestandadata vid jämförelser mellan leverantörer. Testförhållanden, mätmetoder och skillnaden mellan nominella och uppmätta värden bör vara tydliga innan en produkt godkänns för produktionsbruk.

Var används HONPINE:s precisionsroterande ställdon?

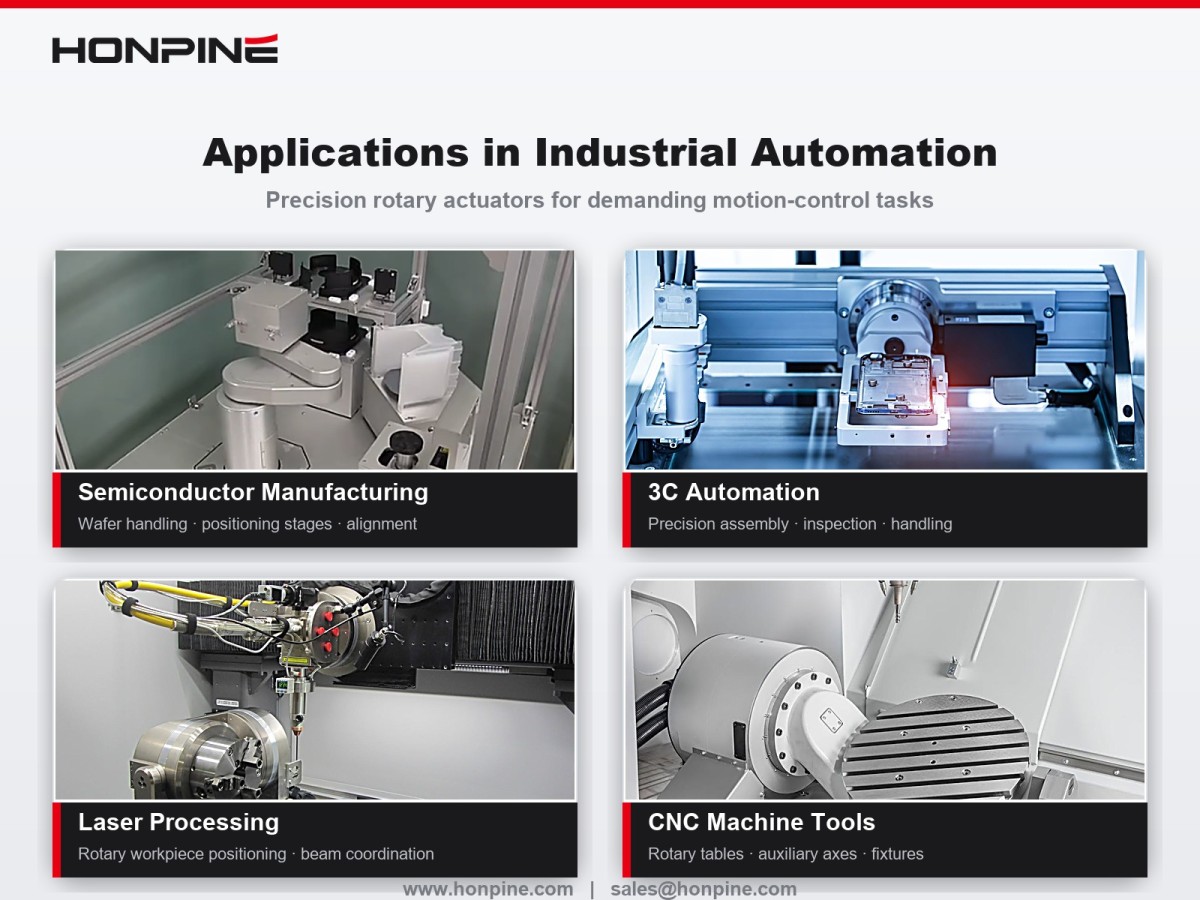

HONPINE erbjuder över 100 ställdonsmodeller och konfigurationer för olika industriella krav på rörelsestyrning. Fyra viktiga användningsområden är halvledarutrustning, 3C-automation, laserbearbetning och CNC-verktygsmaskiner.

Utrustning för halvledartillverkning

Utrustning för halvledartillverkning kräver ofta kompakta mekanismer för roterande positionering, konsekventa rörelser och tillförlitlig drift under upprepade produktionscykler.

Precisionsroterande ställdon kan utvärderas för mekanismer för hantering av wafers, roterande positioneringsbord, justeringssystem och annan automatiserad utrustning som kräver kontrollerad vinkelrörelse.

Vid val av ställdon för halvledarapplikationer bör ingenjörer beakta positioneringskrav, renlighet, tillgängligt installationsutrymme, termisk stabilitet och driftmiljö.

3C-automation

3C-automation omfattar tillverkningsprocesser för datorer, kommunikationsenheter och konsumentelektronik. Utrustning för montering, inspektion och hantering kan kräva frekventa vinkeljusteringar och repeterbar positionering i kompakta mekanismer.

Harmoniska roterande ställdon kan övervägas för precisionsmonteringsaxlar, roterande fixturer och automatiserade inspektionsstationer. Transmissionsegenskaper med lågt glapp kan bidra till att minska påverkan av mekaniskt spel vid riktningsändringar.

Det slutliga valet bör ta hänsyn till cykeltid, nyttolastens tröghetsmoment, positioneringskrav och utrustningens mekaniska konstruktion.

Laserbearbetningsutrustning

Lasersystem kan använda roterande axlar för att positionera arbetsstycken, orientera komponenter eller samordna rörelser med ett laserhuvud.

Ett lämpligt precisionsroterande ställdon kan ge kontrollerad vinkelrörelse och repeterbar positionering i dessa mekanismer. Vid valet bör erforderlig vinkelprecision, acceleration, lastens tröghetsmoment, driftshastighet och integration med rörelsestyrenheten beaktas.

För applikationer som utsätts för värme, damm eller processföroreningar bör även ställdonets miljöskydd och termiska driftgränser bekräftas.

CNC-verktygsmaskiner

CNC-verktygsmaskiner och rundmatningsbord kräver lämpliga kombinationer av vridmoment, styvhet, positioneringsnoggrannhet och repeterbarhet.

Harmoniska roterande ställdon och planetväxlande roterande ställdon med lågt glapp kan utvärderas för hjälproterande axlar, positioneringsfixturer och specialiserade mekanismer i verktygsmaskiner, beroende på maskinens belastnings- och dynamikkrav.

För krävande bearbetningsapplikationer bör ingenjörer särskilt uppmärksamma effekter av skärkrafter, vridstyvhet, kontinuerligt vridmoment och toppvridmoment, termiskt beteende samt positioneringsprestanda under belastning.

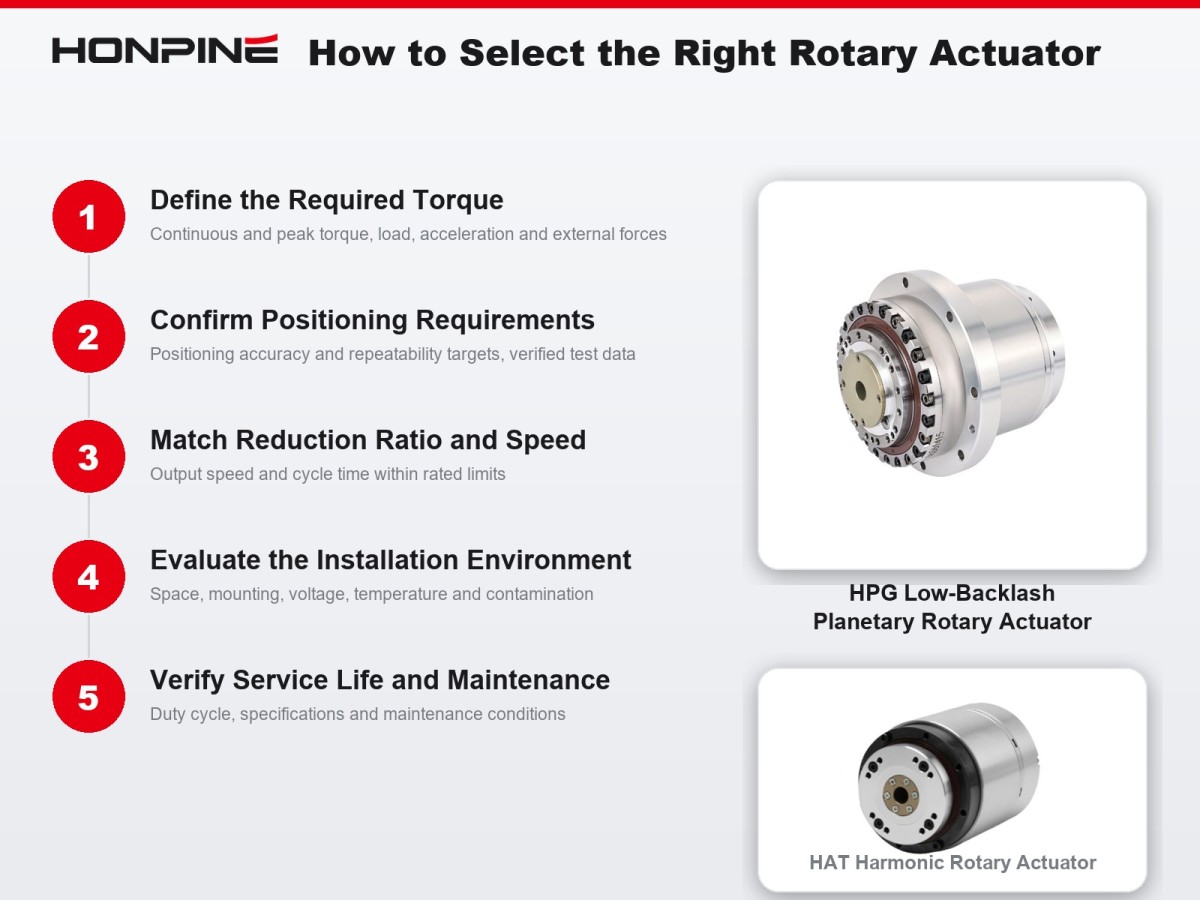

Hur väljer man rätt precisionsroterande ställdon?

Valet av ställdon bör utgå från de faktiska rörelsekraven, inte från en enskild huvudspecifikation.

1. Fastställ erforderligt vridmoment

Beräkna det vridmoment som krävs för belastningen, accelerationen, retardationen och externa krafter. Skilj mellan kontinuerligt driftmoment och toppmoment.

2. Bekräfta positioneringskraven

Fastställ erforderlig positioneringsnoggrannhet och repeterbarhet och kontrollera sedan testdata och återkopplingskonfiguration för den aktuella modellen.

3. Anpassa utväxlingsförhållande och hastighet

Säkerställ att ställdonet kan uppnå erforderlig utgående hastighet och cykeltid inom sina nominella gränser.

4. Utvärdera installationsmiljön

Kontrollera tillgängligt utrymme, monteringsgränssnitt, spänning, kablage, temperatur, föroreningar och skyddskrav.

5. Verifiera livslängd och underhållsförhållanden

Granska tillverkarens specifikationer och bekräfta att ställdonet är lämpligt för den avsedda intermittensfaktorn och driftförhållandena.

Ett korrekt valt roterande ställdon bör uppfylla de samlade kraven på vridmoment, positioneringsprestanda, hastighet, installation och tillförlitlighet.

Hitta ett lämpligt HONPINE-roterande ställdon för din applikation

HONPINE erbjuder HAT, HAM och HAS harmoniska roterande ställdon, samt HPG planetväxlande roterande ställdon med noll glapp, för en rad olika precisionsapplikationer inom industriell automation.

Oavsett om du utvecklar halvledarutrustning, 3C-automationssystem, laserbearbetningsmaskiner eller CNC-roterande mekanismer börjar valet av rätt ställdon med att förstå dina rörelsekrav och driftförhållanden.

Kontakta HONPINE för att begära produktspecifikationer och teknisk support. Dela information om erforderligt vridmoment, utväxlingsförhållande, positioneringsmål, driftspänning och installationsritningar så att vårt tekniska team kan hjälpa till att utvärdera en lämplig konfiguration.
