Hålrotationsbord jämfört med harmonisk rotationsaktuator: Så väljer du för högprecisionsautomation inom industrin

Rotationsrörelser används ofta inom modern industriell automation, från montering av 3C-elektronik och halvledarinspektion till CNC-bearbetning, produktion av litiumbatterier och precisionstestutrustning. I takt med att maskiner blir snabbare och mer exakta blir valet av roterande transmissions- och positioneringskomponenter allt viktigare.

Ett ihåligt rotationsbord och ett harmoniskt rotationsställdon kan båda ge exakt rotationsrörelse, men de är konstruerade för olika mekaniska krav. Ett ihåligt rotationsbord är generellt byggt runt en styv rotationsplattform, vilket gör det lämpligt för indexering, positionering och att bära relativt stora laster. Ett harmoniskt rotationsställdon integrerar en motor med ett precisionsharmoniskt transmissionssystem, vilket gör det lämpligt för kompakta servostyrda rotationsaxlar.

Rätt val beror därför på mer än vridmoment eller positioneringsnoggrannhet. Ingenjörer bör beakta lastens tröghet, acceleration, radiella och axiella belastningar, positioneringsnoggrannhet, glapp, håldiameter, installationsutrymme och systemintegration innan de väljer en lösning.

Den här artikeln jämför ihåliga roterande bord och harmoniska roterande ställdon ur perspektivet av högprecisionsindustriell automation och förklarar vilken lösning som är bäst lämpad för olika tillämpningar.

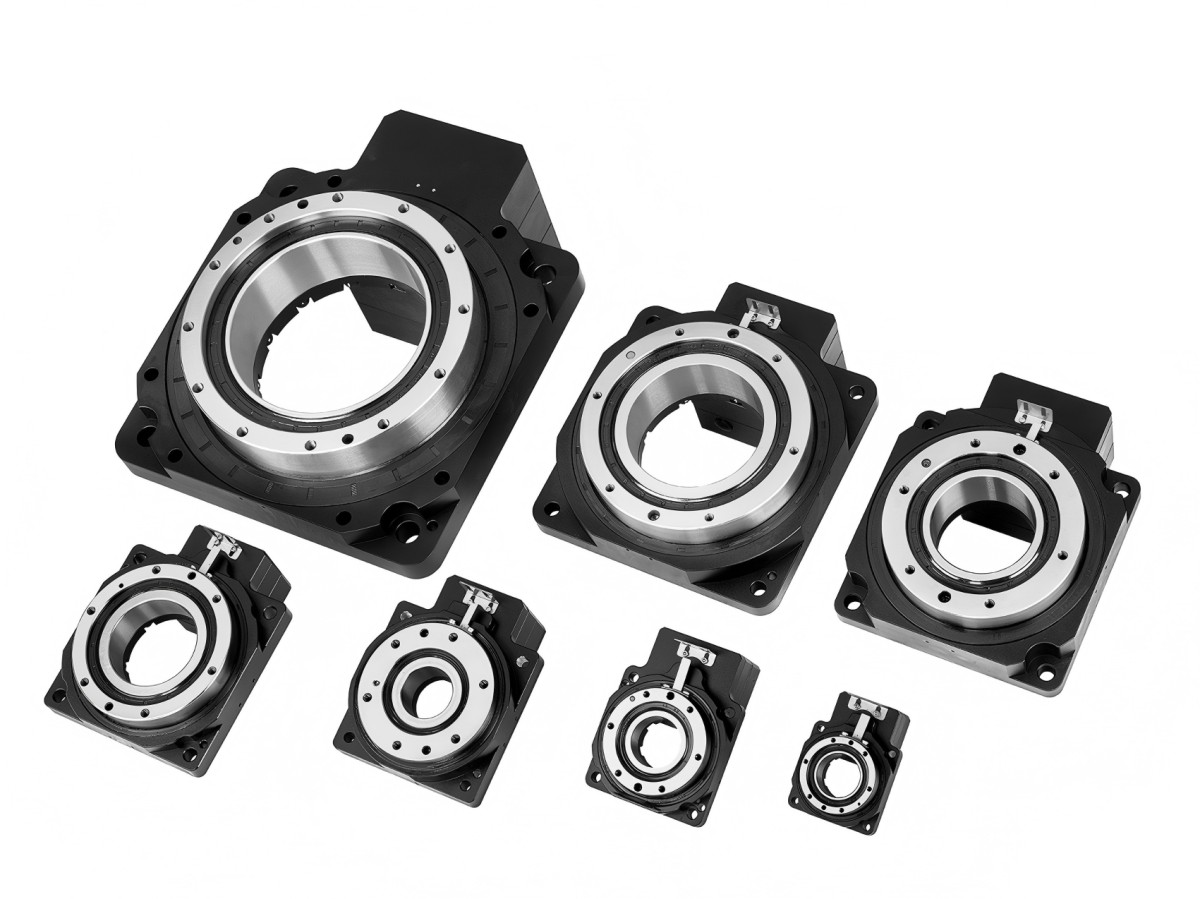

Vad är ett ihåligt roterande bord?

Ett ihåligt roterande bord är en precisionsmekanism för positionering, utformad för att rotera och exakt positionera ett arbetsstycke, en fixtur eller en maskinplattform. Dess mest igenkännliga funktion är det centrala genomgående hålet, vilket gör att kablar, pneumatiska rör, vakuumledningar, axlar eller andra komponenter kan passera genom den roterande enheten.

Denna struktur är särskilt användbar i automatiserad utrustning där ledningar och elförsörjning måste passera genom mitten av en roterande plattform.

Typiska tillämpningar inkluderar:

• 3C elektronikmonteringsutrustning

• Utrustning för produktion av litiumbatterier

• Halvledarinspektionssystem

• Precisionsmonteringsmaskiner

• CNC-roterande positioneringssystem

• Automatiserade indexeringsstationer

• Utrustning för syninspektion

• Medicinsk och laboratorieutrustning

För automation med flera stationer kan ett ihåligt roterande bord stödja flera fixturer runt en roterande plattform samtidigt som det gör att ledningar kan ledas genom mitten.

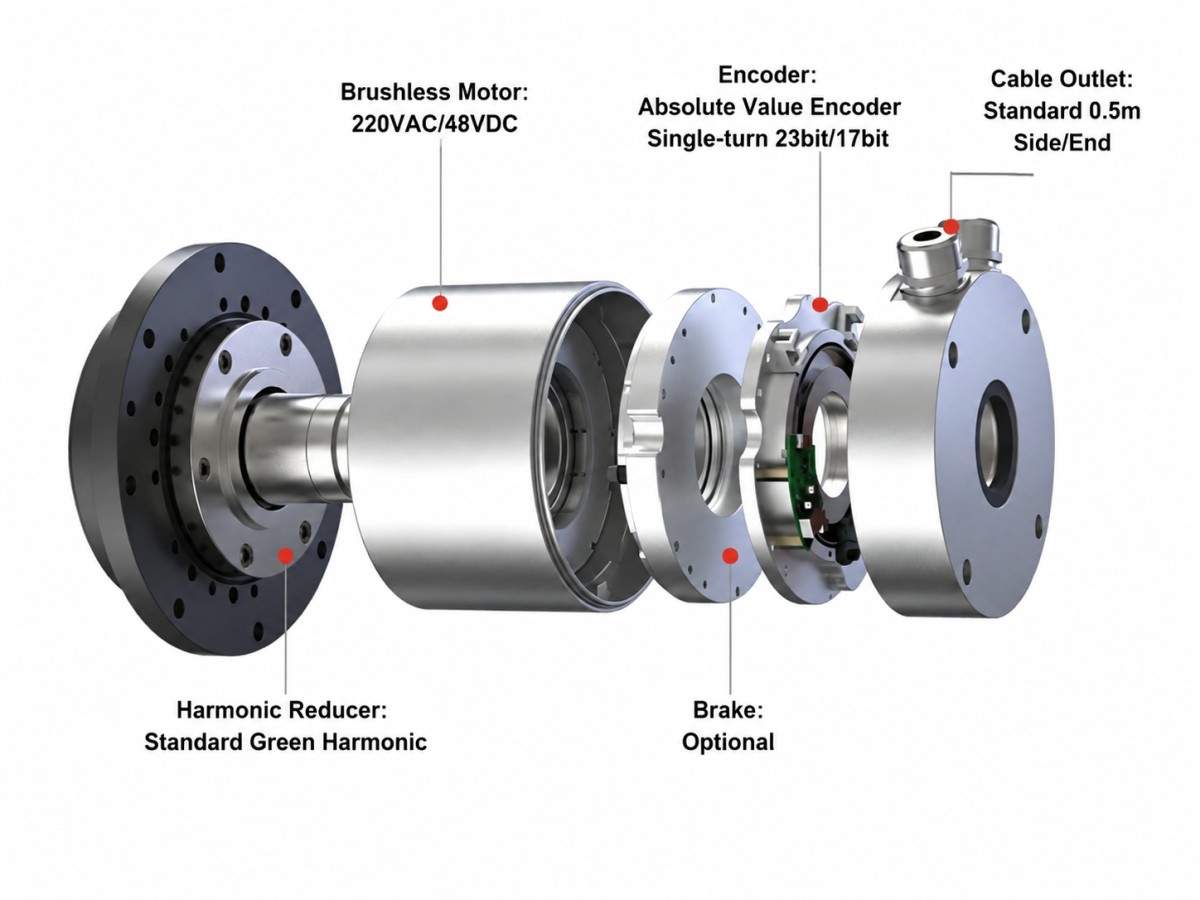

Vad är en harmonisk roterande aktuator?

Ett harmoniskt roterande ställdon är en integrerad roterande drivning som kombinerar en motor med en precisionsharmonisk transmissionsmekanism. Beroende på modell kan den också integrera en kodare, broms, drivenhet eller andra återkopplingskomponenter.

Den harmoniska transmissionen ger ett högt utväxlingsförhållande, lågt glapp och hög positioneringsnoggrannhet i ett kompakt mekaniskt paket.

Till skillnad från ett konventionellt roterande bord, som primärt är utformat som en lastbärande positioneringsplattform, är ett harmoniskt roterande ställdon utformat som en komplett precisionsrotationsdrift.

Detta gör den lämplig för industriella tillämpningar som:

• Precisionsrotationsaxlar

• Halvledarutrustning

• 3C-automatisering

• Optiska inspektionssystem

• Precisionsdispenseringsmaskiner

• Automatiserad monteringsutrustning

• CNC-hjälpmekanismer för rotation

• Högprecisionspositioneringssystem

Den viktiga skillnaden är att de två produkterna löser olika mekaniska problem även om båda kan utföra precisionsrotationsrörelser.

Ihåligt roterande bord kontra harmonisk roterande ställdon: Viktiga skillnader

Den grundläggande skillnaden är designprioriteten.

Ett ihåligt roterande bord betonar plattformsstyvhet, laststöd, indexering och central kabeldragning. Ett harmoniskt roterande ställdon betonar precisionstransmission, lågt glapp, servostyrning och integrerad roterande drivprestanda.

Denna jämförelse visar varför det inte är meningsfullt att bara fråga sig vilken produkt som har bäst prestanda. Den bättre frågan är vilken arkitektur som matchar maskinens mekaniska krav.

Lastkapacitet och rotationsinerti

Lastkapacitet är en av de första parametrarna att utvärdera i industriell roterande utrustning. Emellertid är den totala lastmassan ensam inte tillräckligt. Lastfördelningen påverkar också det erforderliga vridmomentet.

För ett roterande system kan den totala rotationströgheten uppskattas som:

Jtotal = Jtabell + Jarbetsstycke + Jfixtur

För en solid cirkulär roterande plattform kan plattformens tröghet approximeras med:

J = 1/2 × m × r²

där m är massan och r är rotationsradien.

Ju längre bort lasten är från rotationscentrum, desto större blir dess inverkan på trögheten.

Detta är särskilt viktigt i 3C-monteringsmaskiner, batteriindexeringssystem och inspektionsutrustning med flera stationer. En roterande plattform som bär flera fixturer nära sin yttre omkrets kan ha en mycket högre tröghetsmoment än ett kompakt arbetsstycke monterat nära mitten.

Ett ihåligt roterande bord är ofta fördelaktigt när den roterande plattformen i sig måste bära en betydande last. Ett harmoniskt roterande ställdon kan vara att föredra när lasten är en del av en kompakt roterande axel och hög momenttäthet är viktigare än att stödja en stor plattform.

Accelerationsmoment och rörelsecykel

Efter att ha beräknat tröghetsmomentet är nästa steg att bestämma accelerationsmomentet.

Det grundläggande förhållandet är:

Tacc = J × α

där:

• Tacc är accelerationsmomentet

• J är total rotationströghet

• α är vinkelaccelerationen

Det faktiska vridmomentkravet bör också beakta friktion, externa belastningar, obalanserade belastningar och en lämplig säkerhetsfaktor.

För en indexeringsmaskin är rörelseprofilen särskilt viktig. En maskin som roterar 45° varannan sekund har helt andra krav än en roterande axel som kontinuerligt roterar med en fast hastighet.

Till exempel kan ett sorterings- eller inspektionsbord för batterier behöva accelerera snabbt, flyttas till en exakt position, stabiliseras, utföra processen och sedan upprepas. I den här situationen är acceleration, retardation, stabiliseringstid och repeterbarhet viktigare än att bara titta på det maximala utgångsmomentet.

För servodrivna precisionsaxlar kan harmoniska roterande ställdon ge en kompakt transmissionslösning med lågt glapp och exakt återkoppling.

Positioneringsnoggrannhet och repeterbarhet

Positioneringsnoggrannhet är ofta en av de viktigaste specifikationerna inom precisionsautomation, men den bör inte utvärderas isolerat.

Tre parametrar bör beaktas separat:

• Positioneringsnoggrannhet

• Repeterbarhet

• Glapp

Positioneringsnoggrannhet beskriver hur nära den faktiska positionen är den beordrade positionen. Repeterbarhet beskriver hur konsekvent mekanismen återgår till samma position. Glapp representerar mekaniskt vinkelspel i transmissionssystemet.

En maskin kan kräva utmärkt repeterbarhet utan att kräva extremt hög absolut positioneringsnoggrannhet.

Till exempel kan en 3C-monteringsmaskin positionera komponenter upprepade gånger i samma vinkelposition, medan ett halvledarinspektionssystem kan kräva både hög repeterbarhet och extremt små vinkelfel.

Harmoniska transmissionssystem är särskilt attraktiva för precisionstillämpningar eftersom deras egenskaper med lågt glapp kan förbättra noggrannheten och konsistensen hos servostyrda rotationsrörelser.

Ett ihåligt roterande bord kan också ge hög positioneringsnoggrannhet, men den slutliga prestandan beror på dess transmissionsmekanism, lager, kodare, tillverkningstoleranser och styrsystem.

Håldiameter och intern kabeldragning

En av de starkaste anledningarna att välja ett ihåligt roterande bord är dess stora centrala öppning.

Industriell utrustning behöver ofta leda flera ledningar genom mitten av en roterande mekanism, inklusive:

• Servokablar

• Kodarkablar

• Pneumatiska rör

• Vakuumledningar

• Kylledningar

• Optiska kablar

• Mekaniska axlar

Ett stort genomgående hål kan förenkla maskinlayouten och minska behovet av att dra kablar runt utsidan av den roterande axeln.

Emellertid är den största möjliga håldiametern inte nödvändigtvis det bästa valet.

Den centrala öppningen måste balanseras med:

• Strukturell styvhet

• Lagerstorlek

• Lastkapacitet

• Övergripande dimensioner

• Nödvändigt vridmoment

• Installationsutrymme

Av denna anledning bör det erforderliga kabelknippet och slangarna definieras under den mekaniska konstruktionsfasen snarare än efter att rotationsbordet redan har valts.

Radiell belastning, axiell belastning och tippmoment

Industriella roterande plattformar utsätts ofta för mer än rent rotationsvridmoment.

Ett arbetsstycke kan monteras på ett avstånd från rotationscentrum, vilket skapar radiella krafter och ett tippmoment. Dessa belastningar kan bli betydande i inspektionsutrustning, dispenseringssystem, monteringsmaskiner och CNC-roterande positioneringssystem.

Om till exempel en tung fixtur monteras nära ytterkanten av ett roterande bord, måste lagersystemet motstå det resulterande momentet samtidigt som den erforderliga positioneringsnoggrannheten bibehålls.

Detta är ett område där ett ihåligt roterande bord kan vara särskilt användbart eftersom dess mekaniska struktur är utformad kring att stödja en roterande plattform.

För ett harmoniskt roterande ställdon bör ingenjörer utvärdera ställdonets utgångsbärförmåga, tillåtna radiella och axiella belastningar och tillåtna tippmoment enligt tillverkarens specifikationer.

Momentkapacitet ensamt bör aldrig användas som ersättning för en fullständig lastanalys.

Systemintegration

En annan stor skillnad är hur de två lösningarna integreras i en maskin.

Ett konventionellt roterande bord kan använda en konfiguration som:

Servomotor → reducer → roterande bord → last

Motor, drivenhet, pulsgivare och styrenhet kan därför behöva väljas och installeras separat.

Ett harmoniskt roterande ställdon kan integrera flera komponenter i en enda enhet:

Motor + Harmonisk reducerare + Pulsgivare + Hus + Broms/Drivdon (tillval)

Detta kan minska antalet mekaniska gränssnitt och förenkla konstruktionen av precisionsrotationsaxlar.

För tillverkare av industriell utrustning kan integration också minska monteringsarbetet och göra den övergripande rotationsmekanismen mer kompakt.

Ett integrerat ställdon är dock inte automatiskt den bättre lösningen. Om maskinen kräver en stor roterande plattform, flera fixturer, en stor central öppning och betydande tipplastkapacitet, kan ett dedikerat ihåligt roterande bord fortfarande vara den mer lämpliga arkitekturen.

Ihåligt roterande bord kontra harmonisk roterande ställdon för 3C Automation

3C-tillverkningsutrustning kräver ofta snabb indexering, noggrann positionering, kompakta maskinlayouter och pålitlig kabeldragning.

Ett ihåligt roterande bord är särskilt lämpligt för monteringsutrustning med flera stationer där flera arbetsstycken eller fixturer är monterade runt en roterande plattform.

Till exempel kan ett automatiserat monteringsbord ha åtta stationer. Varje station kan utföra en annan process medan plattformen indexerar till nästa position.

Den centrala ihåliga strukturen kan också förenkla dragningen av pneumatiska och elektriska anslutningar.

Ett harmoniskt roterande ställdon blir attraktivt när maskinen kräver en kompakt precisionsrotationsaxel med kontinuerlig servostyrning och mycket lågt glapp.

Av denna anledning beror valet på om rotationsmekanismen primärt är en lastbärande indexeringsplattform eller en precisionsservoaxel.

Ihåligt roterande bord kontra harmonisk roterande ställdon för halvledarutrustning

Halvledarutrustning ställer särskilt höga krav på rörelsesystem. Beroende på processen kan den roterande axeln behöva hög repeterbarhet, låg vibration, exakt positionering, kompakt installation och tillförlitlig kabelhantering.

Ett ihåligt roterande bord kan vara fördelaktigt för större positioneringsplattformar eller mekanismer där kablar och ledningar behöver passera genom mitten.

Ett harmoniskt roterande ställdon kan vara mer lämpligt för kompakta precisionsaxlar där lågt glapp och servostyrd vinkelpositionering är avgörande.

För halvledartillämpningar bör ingenjörer också överväga:

• Positioneringsrepeterbarhet

• Vinkelnoggrannhet

• Mekanisk styvhet

• Vibration

• Termisk stabilitet

• Kabeldragning

• Installationsutrymme

• Driftscykel

Det slutliga valet bör baseras på den kompletta rörelsearkitekturen snarare än en specifikation.

Ihåligt roterande bord kontra harmonisk roterande ställdon för CNC-applikationer

CNC-utrustning kräver stabil och förutsägbar rotationsrörelse. Beroende på maskinens struktur kan den roterande mekanismen behöva stödja ett betydande arbetsstycke, verktyg eller fixtur.

Ett ihåligt roterande bord kan vara ett starkt val för applikationer som involverar stora arbetsstycken, höga strukturella belastningar och ett stort genomgående hål.

Ett harmoniskt roterande ställdon kan övervägas för kompakta hjälprotationsaxlar eller precisionspositioneringsmekanismer där lågt glapp och servointegration är viktiga.

De viktigaste urvalsparametrarna inkluderar:

• Arbetsstyckets massa

• Rotationströghet

• Skär- eller processkrafter

• Radiella och axiella belastningar

• Vändande ögonblick

• Positioneringsnoggrannhet

• Repeterbarhet

• Maximal hastighet

• Driftscykel

I CNC-applikationer bör styvhet och lastkapacitet utvärderas tillsammans med positioneringsprestanda.

Ihåligt roterande bord kontra harmonisk roterande ställdon för precisionsinspektion

Precisionsinspektionsutrustning kräver ofta noggrann vinkelpositionering i kombination med jämn rörelse och repeterbarhet.

För en stor inspektionsplattform som bär kameror, sensorer, fixturer eller flera arbetsstycken kan ett ihåligt roterande bord erbjuda fördelar vid laststöd och kabeldragning.

För en kompakt optisk axel eller mätaxel kan ett harmoniskt roterande ställdon ge en mer integrerad lösning.

Den viktigaste faktorn är förhållandet mellan den rörliga massan, erforderlig vinkelnoggrannhet, inställningstid och externa belastningar.

En högupplöst kodare kan inte ensam kompensera för överdrivet mekaniskt glapp, strukturell deformation eller otillräcklig styvhet.

Ihåligt roterande bord kontra harmonisk roterande ställdon för litiumbatteriutrustning

Utrustning för tillverkning av litiumbatterier använder ofta roterande indexeringssystem för montering, inspektion, sortering och testning.

Dessa system kan bära flera celler eller fixturer samtidigt, vilket skapar avsevärd rotationströghet.

Till exempel måste ett indexeringsbord med åtta stationer och en plattform med 300 mm diameter utvärderas baserat på:

• Plattformsvikt

• Arbetsstyckets vikt

• Fixturens vikt

• Lastfördelning

• Indexeringsvinkel

• Accelerationstid

• Positioneringsnoggrannhet

• Håldiameter

Ett ihåligt roterande bord kan vara särskilt lämpligt när applikationen kombinerar en relativt stor roterande plattform, flera stationer och central kabel- eller pneumatisk dragning.

Ett harmoniskt roterande ställdon är mer lämpligt när rotationsaxeln är kompakt och det primära kravet är exakt servostyrd rörelse snarare än att stödja en stor indexeringsplattform.

Hur man väljer rätt lösning

En praktisk urvalsprocess kan delas in i fem steg.

Steg 1: Definiera belastningen

Bestäm totalmassa, lastfördelning, maximal radie, radiell belastning, axiell belastning och eventuell excentrisk belastning.

Steg 2: Beräkna rotationströghet

Beräkna trögheten hos den roterande plattformen, arbetsstycken, fixturer och andra rörliga komponenter.

Bestäm sedan det erforderliga accelerationsmomentet baserat på den faktiska rörelseprofilen.

Steg 3: Definiera noggrannhetskrav

Ange önskad positioneringsnoggrannhet, repeterbarhet, glapp, pulsgivarens upplösning och inställningstid.

Välj inte en produkt enbart för att den har en högre noggrannhetsspecifikation än vad processen kräver.

Steg 4: Bestäm den ihåliga diametern

Om kablar, pneumatiska ledningar, vakuumrör eller axlar behöver passera genom mitten, bestäm den erforderliga diametern på det genomgående hålet innan du väljer modell.

Lämna tillräckligt utrymme för installation och framtida underhåll.

Steg 5: Utvärdera den mekaniska arkitekturen

Slutligen, avgör om maskinen behöver en roterande plattform eller ett precisionsroterande ställdon.

Om det primära kravet är laststöd, indexering, stor ihålig diameter och plattformsstyvhet, kan ett ihåligt roterande bord vara det bättre valet.

Om det primära kravet är lågt glapp, precisionsservorörelse, kompakt integration och hög momenttäthet, kan ett harmoniskt roterande ställdon vara mer lämpligt.

Vilken är bättre för högprecisions industriell automation?

Ingen av lösningarna är universellt bättre. Det lämpligaste valet beror på maskinens arkitektur.

Ett ihåligt roterande bord passar generellt bättre när rotationsmekanismen behöver bära en betydande plattform eller fixtur, stödja radiella och vältande belastningar, ge en stor central öppning och utföra upprepad indexering eller positionering.

Ett harmoniskt roterande ställdon passar generellt bättre när applikationen kräver en kompakt precisionsrotationsaxel, lågt glapp, hög positioneringsnoggrannhet, högt utväxlingsförhållande och integrerad servostyrning.

För industriell automation kan valet sammanfattas enligt följande:

Det slutliga valet måste bekräftas mot tillverkarens specifikationer för belastning, lager, hastighet och noggrannhet.

HONPINE Precisionslösningar för roterande rörelser

HONPINE tillhandahåller precisionsrörelsekomponenter för industriell automation, CNC-utrustning, halvledarutrustning, 3C-tillverkning, inspektionssystem och andra högprecisionsapplikationer.

Dess harmoniska transmissions- och rotationsställdonslösningar är utformade för applikationer som kräver exakt vinkelpositionering, lågt glapp, kompakt mekanisk integration och tillförlitlig servorörelse.

För ingenjörer som jämför ett ihåligt roterande bord med ett harmoniskt roterande ställdon bör valet börja med de faktiska driftsförhållandena snarare än produktnamnet. Lasttröghet, acceleration, positioneringsnoggrannhet, radiella och axiella belastningar, ihålig diameter, installationsutrymme och arbetscykel bör alla utvärderas innan den slutliga konfigurationen väljs.

När dessa parametrar är tydligt definierade blir det mycket enklare att avgöra om ett ihåligt roterande bord eller ett harmoniskt roterande ställdon är den bättre lösningen för ett specifikt industriellt automationssystem.

Slutsats

Ihåliga roterande bord och harmoniska roterande ställdon kan båda användas i högprecisionsindustriell automation, men de är optimerade för olika krav.

Ett ihåligt roterande bord är särskilt värdefullt när maskinen behöver en styv roterande plattform, ett stort centralt genomgående hål, hög lastkapacitet och pålitlig indexeringsprestanda.

Ett harmoniskt roterande ställdon är mer lämpligt när maskinen kräver en kompakt precisionsrotationsaxel med lågt glapp, högt utväxlingsförhållande, noggrann servostyrning och integrerade rörelsekomponenter.

För 3C-automation, halvledarutrustning, CNC-maskiner, litiumbatteriproduktion och precisionsinspektionssystem bör rätt val baseras på belastning, tröghet, noggrannhet, styvhet, håldiameter, rörelseprofil och systemintegrationskrav.

Målet är inte att välja den kraftfullaste roterande komponenten. Det är att välja den roterande rörelsearkitektur som ger den erforderliga prestandan utan onödig storlek, kostnad eller komplexitet.
