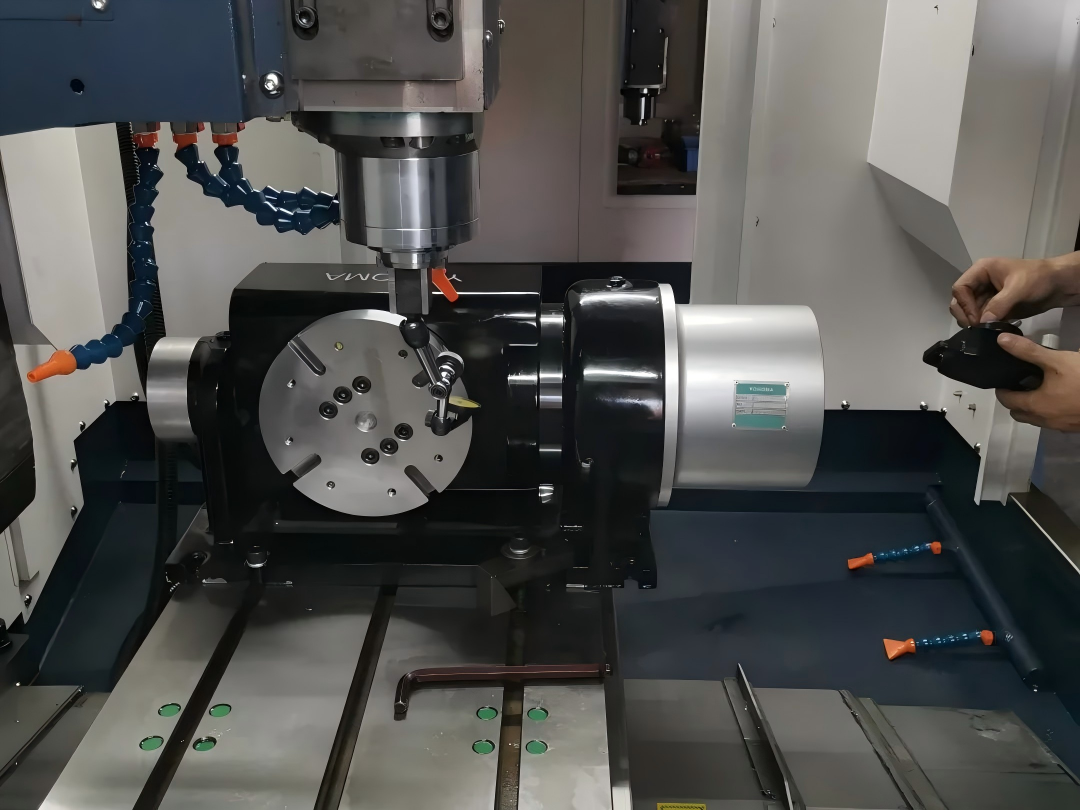

Harmonic-rotationsställdon för högprecisionspositionering: Vad avgör egentligen positioneringsnoggrannheten?

Introduktion

När ingenjörer letar efter ett harmoniskt roterande ställdon för högprecisionspositionering är den första frågan ofta enkel: Hur noggrant är ställdonet?

Positioneringsnoggrannheten kan dock inte bestämmas enbart med hjälp av en specifikation.

Ett harmoniskt roterande ställdon kan använda en högprecisionsharmonisk reducerare, en högupplösande kodare och en högpresterande servomotor, men maskinens slutliga positioneringsresultat beror fortfarande på hur dessa komponenter fungerar tillsammans. Reducerns transmissionsfel, glapp, vridstyvhet, kodaråterkoppling, lagerstöd, lasttröghet, styrparametrar och externa störningar kan alla påverka lastens slutliga position.

Detta är särskilt viktigt i tillämpningar som halvledarutrustning, precisionsautomation, robotkopplingar, optiska uppriktningssystem, CNC-rotationsaxlar, laserbearbetningsutrustning och automatiserade inspektionsmaskiner. I dessa tillämpningar är frågan inte bara om ställdonet kan rotera till en inställd vinkel. Det verkliga kravet är om lasten upprepade gånger kan nå den önskade positionen under faktiska driftsförhållanden.

Därför bör valet av ett harmoniskt roterande ställdon för högprecisionspositionering behandlas som ett tekniskt beslut på systemnivå snarare än en jämförelse av enskilda produktspecifikationer.

Den här artikeln förklarar vad som verkligen avgör positioneringsnoggrannheten, varför vissa maskiner förlorar noggrannhet efter installation och hur ingenjörer kan välja en harmonisk roterande ställdonsplattform som matchar deras faktiska positioneringskrav.

Högprecisionspositionering är mer än lågt glapp

Harmonisk transmissionsteknik används ofta inom precisionsrotationsrörelser eftersom den kan ge höga reduktionsförhållanden, kompakta dimensioner och extremt lågt glapp.

Emellertid bör en vanlig missuppfattning först klargöras.

En harmonisk reducerare bör inte automatiskt beskrivas som att ha absolut noll glapp.

Inom ingenjörskonst beskrivs harmoniska reducerare bättre som att de har nästan noll glapp eller extremt lågt glapp. Tillverkningstoleranser, monteringsförhållanden, elastisk deformation och driftsbelastning kan alla påverka det faktiska transmissionsbeteendet. Vissa leverantörer använder termen "noll glapp" som en marknadsföringsbeskrivning, men detta bör inte tolkas som att utgångssystemet har matematiskt noll positioneringsavvikelse under alla driftsförhållanden.

Ännu viktigare är att även om en reducerare inte hade någon mätbar mekanisk glapp, kan hela rotationssystemet fortfarande uppleva positioneringsfel.

Till exempel kan ställdonet nå rätt teoretisk utgångsvinkel enligt motorsidans pulsgivare, medan den faktiska lastpositionen påverkas av torsionsdeformation, lagerböjning eller strukturell flexibilitet. Detta innebär att en maskin kan ha utmärkta reducerspecifikationer samtidigt som den producerar positioneringsfel vid ändeffektorn.

Av denna anledning måste ingenjörer som utvärderar ett harmoniskt roterande ställdon för högprecisionspositionering se bortom glapp och förstå hela rörelsekedjan.

Positioneringsnoggrannhet börjar med skillnaden mellan kommandoposition och faktisk position

Det grundläggande syftet med ett precisionsroterande ställdon är att minska skillnaden mellan det kommenderade läget och det faktiska utgångsläget.

I ett enkelt system skickar styrenheten ett rörelsekommando, servodrivningen genererar motormoment, motorn roterar, den harmoniska transmissionen minskar hastigheten och ökar utgångsmomentet, och den slutliga utgångsstrukturen flyttar lasten.

Varje steg kan introducera fel.

Motorkodaren kan mäta rotationen noggrant, men transmissionen kan uppleva elastisk deformation. Reducerväxeln kan ha mycket låg glapp, men utgångslagret kan böja sig under en excentrisk belastning. Själva ställdonet kan ha utmärkt prestanda för upprepad positionering, men den externa mekaniska strukturen kan vibrera eller vrida sig.

Som ett resultat bestäms högprecisionspositionering vanligtvis av den kombinerade prestandan hos flera faktorer, inklusive transmissionsnoggrannhet, glappegenskaper, vridstyvhet, pulsgivarens upplösning och noggrannhet, styrslingans prestanda, lagerstöd, belastningsförhållanden och mekanisk installationskvalitet.

Det är därför två maskiner som använder samma harmoniska roterande ställdon kan uppnå olika positioneringsresultat.

Ställdonet är en del av positioneringssystemet, men maskinens struktur avgör hur mycket av ställdonets teoretiska prestanda som faktiskt kan överföras till applikationen.

Varför harmoniska reducerares noggrannhet fortfarande spelar roll?

Även om positioneringsnoggrannhet är ett resultat på systemnivå, är den harmoniska reduceraren fortfarande en av de viktigaste mekaniska komponenterna i ett precisionsroterande ställdon.

Bakslag är bara en del av överföringens noggrannhet

Reduceraren bestämmer hur motorrörelse överförs till utgången.

En högkvalitativ harmonisk transmission kan bidra till att skapa en kompakt struktur med ett högt utväxlingsförhållande samtidigt som det mekaniska glapp som annars skulle uppstå vid riktningsförändring minskas. Detta är särskilt värdefullt i applikationer som involverar upprepad indexering, kortvinkelrörelser, dubbelriktad positionering och frekvent start-stopp-rörelse.

Ingenjörer bör dock skilja mellan flera olika koncept.

Bakslag beskriver mekaniskt förlorad rörelse när rotationsriktningen ändras. Positioneringsnoggrannhet beskriver hur nära utgången når en kommenderad position. Repeterbar positioneringsnoggrannhet beskriver hur konsekvent systemet kan återgå till samma position under upprepade cykler.

Dessa specifikationer är relaterade, men de är inte identiska.

Ett system kan ha utmärkt repeterbar positioneringsnoggrannhet eftersom det konsekvent stannar på nästan samma plats, medan dess absoluta positioneringsnoggrannhet påverkas av transmissionsfel eller pulsgivarens offset. På liknande sätt kan en reducer ha extremt låg glapp medan maskinen fortfarande upplever positionsavvikelse under förändrade belastningar på grund av elastisk deformation.

För applikationer som kräver mycket konsekvent dubbelriktad positionering bör ingenjörer därför beakta hela transmissionsbeteendet snarare än att fokusera på ett enda påstående om "noll glapp".

Torsionsstyvhet kan vara lika viktig som glapp

Varför påverkar mekanisk deformation slutpositionen?

I många precisionsapplikationer med hög belastning kommer det största positioneringsproblemet inte från traditionellt mekaniskt glapp.

Det kommer från deformation.

När vridmoment appliceras på ett roterande system kan motoraxeln, reducerkomponenterna, utgående struktur och maskinramen alla uppleva elastisk deformation. Om systemet inte är tillräckligt styvt kan det kommenderade läget och det faktiska lastläget tillfälligt skilja sig åt.

Detta blir särskilt viktigt när applikationen innebär snabb acceleration, frekventa riktningsändringar eller stora variationer i lastmomentet.

Tänk dig en robotarm som bär en föränderlig nyttolast. Ställdonet kan få samma positionskommando under två olika belastningar, men den mekaniska deformationen av leden kan vara annorlunda. Resultatet är att den faktiska utgångspositionen kan variera även om styrsystemet fungerar normalt.

Samma problem kan uppstå i halvledarutrustning, precisionshanteringssystem och stora optiska positioneringsplattformar. Ställdonet kan ge utmärkt prestanda utan belastning, men den verkliga driftsnoggrannheten beror på hur hela strukturen reagerar under belastning.

Av denna anledning är vridstyvhet en viktig urvalsparameter för ett harmoniskt roterande ställdon som används vid högprecisionspositionering.

Högre styvhet hjälper till att minska vinkeldeformation under vridmoment, vilket förbättrar förhållandet mellan ställdonets utgångsposition och det faktiska lastläget.

Det är också därför högprecisionspositionering aldrig bör utvärderas endast under obelastade förhållanden.

Kodarens återkoppling avgör vad styrsystemet faktiskt kan se

Motorsidig pulsgivare kontra utgångssidig återkoppling

Ett servosystem kan inte exakt korrigera ett fel som det inte kan upptäcka.

Kodaren spelar därför en central roll i precisionspositionering.

Kodaren omvandlar mekanisk rörelse till återkopplingsinformation som styrenheten använder för att sluta positionsslingan. Kodarens placering är dock ofta lika viktig som dess upplösning.

En pulsgivare på motorsidan mäter motorns position. Styrenheten beräknar sedan den teoretiska utgångspositionen baserat på utväxlingsförhållandet.

Denna metod fungerar effektivt för många tillämpningar, särskilt när transmissionssystemet är tillräckligt styvt och positioneringskraven är måttliga.

Det faktiska utgångsläget kan dock skilja sig från det teoretiska läget när transmissionen upplever elastisk deformation, extremt lågt men icke-noll glapp, strukturell eftergivlighet eller laststörningar.

För applikationer med högre prestanda kan utgångsåterkoppling eller dubbelkodararkitektur ge ytterligare fördelar.

Hur dubbla kodare förbättrar återkopplingskvaliteten?

Ett system med dubbla pulsgivare kan använda en pulsgivare för återkoppling på motorsidan och en annan för att övervaka den faktiska utgångspositionen. Skillnaden mellan dessa två återkopplingssignaler kan ge användbar information om transmissionsdeformation och mekanisk eftergivlighet.

Detta är särskilt värdefullt för robotledsmotorer som arbetar under varierande nyttolaster och dynamisk rörelse.

Det är viktigt att notera att ett system med dubbla pulsgivare inte magiskt eliminerar alla mekaniska fel. Istället ger det styrsystemet bättre information om vad som faktiskt händer mellan motorn och utgången.

För ett harmoniskt roterande ställdon för högprecisionspositionering bör därför rätt pulsgivararkitektur väljas beroende på applikationen snarare än att helt enkelt välja den högsta tillgängliga pulsgivarupplösningen.

Hög kodareupplösning betyder inte automatiskt hög positioneringsnoggrannhet

Upplösning är inte samma sak som noggrannhet

Givarspecifikationer missförstås ibland vid val av ställdon.

En högupplöst kodare kan dela upp ett varv i ett mycket stort antal mätsteg. Detta förbättrar regulatorns förmåga att upptäcka små positionsförändringar.

Upplösning är dock inte detsamma som noggrannhet.

En pulsgivare kan teoretiskt sett ge extremt fina positionsintervall medan hela det mekaniska systemet fortfarande upplever positioneringsfel orsakade av installationens excentricitet, temperaturvariationer, magnetisk störning, strukturell deformation eller transmissionsfel.

Av denna anledning bör ingenjörer beakta flera egenskaper tillsammans, inklusive pulsgivarens noggrannhet, repeterbarhet, miljöstabilitet, installationsmetod och kompatibilitet med styrsystem.

I robotfogar och industriell automationsutrustning beror den slutliga positioneringsprestandan på om återkopplingsinformationen förblir tillförlitlig under verklig drift.

En högupplöst kodare installerad i en instabil mekanisk miljö kanske inte ger bättre maskinprestanda än en kodare med något lägre upplösning integrerad i ett mer stabilt system.

Det tekniska målet är inte att välja pulsgivaren med det största numret på specifikationsbladet. Målet är att välja ett återkopplingssystem som ger tillförlitlig information för den erforderliga rörelseuppgiften.

Repeterad positioneringsnoggrannhet och absolut positioneringsnoggrannhet bör inte förväxlas

Olika tillämpningar kräver olika noggrannhetsprioriteringar

Denna skillnad är särskilt viktig vid val av roterande ställdon.

Noggrannheten i upprepad positionering beskriver hur konsekvent ställdonet kan återgå till samma position efter upprepade rörelser. Detta är extremt viktigt i automatiserad produktionsutrustning där samma rörelsecykel upprepas tusentals eller miljontals gånger.

Absolut positioneringsnoggrannhet beskriver hur nära den faktiska utmatningspositionen är det kommenderade målet.

En automatiserad monteringsmaskin kan kräva exceptionell repeterbarhet eftersom den utför samma indexeringsoperation kontinuerligt. Ett optiskt kalibreringssystem kan lägga större vikt vid absolut positioneringsnoggrannhet eftersom varje kommenderad vinkel måste motsvara den faktiska fysiska vinkeln noggrant.

Ett harmoniskt roterande ställdon för högprecisionspositionering bör därför väljas i enlighet med applikationens dominerande felkrav.

Om maskinen upprepade gånger återgår till flera fasta positioner kan repeterbarhet vara det primära problemet. Om maskinen följer flera programmerade vinklar eller utför precisionsskanning kan absolut noggrannhet och kalibreringsprestanda bli viktigare.

Att förstå denna skillnad kan förhindra onödig överspecificering och hjälpa ingenjörer att välja en mer kostnadseffektiv ställdonslösning.

Lasttröghet kan ändra den verkliga positioneringsprestanda

Vridmoment ensamt räcker inte för val av ställdon

Ett ställdon som fungerar perfekt med en liten belastning kan bete sig väldigt annorlunda när det är anslutet till en stor roterande struktur.

Lasttrögheten påverkar direkt acceleration, retardation och kontrollstabilitet.

Om lastens tröghet är för stor i förhållande till ställdonets avsedda driftsområde kan snabb rörelse skapa översvängning, vibrationer och längre stabiliseringstid. Ställdonet kan så småningom nå det inställda läget, men den tid som krävs för att stabilisera sig kan bli oacceptabel för höghastighetsproduktion.

Detta är särskilt relevant för halvledarutrustning, CNC-indexeringsmekanismer, robotarmar och automatiserade inspektionsplattformar.

Ett harmoniskt roterande ställdon bör därför utvärderas tillsammans med den faktiska lasttrögheten, tyngdpunkten och den erforderliga accelerationsprofilen.

Det bästa ställdonet är inte nödvändigtvis det med det högsta vridmomentet.

Ett överdimensionerat ställdon kan öka vikten och kostnaden, medan ett ställdon som endast valts utifrån nominellt vridmoment kanske inte ger önskad dynamisk respons.

För högprecisionspositionering bör ingenjörer utvärdera hela förhållandet mellan utgångsmoment, lasttröghet, accelerationskrav och erforderlig inställningstid.

Lagerstöd och externa belastningar kan påverka noggrannheten

Varför är vändmoment viktigt?

Det utgående lagersystemet spelar en viktig roll för att omvandla ställdonets prestanda till maskinens prestanda.

Även om motorn och den harmoniska transmissionen ger utmärkt rotationskontroll, kan externa radiella belastningar, axiella belastningar och tippmoment orsaka mekanisk nedböjning.

Detta är särskilt viktigt när lasten är monterad bort från ställdonets mittlinje.

En lång robotlänk, stor fixtur eller excentriskt arbetsstycke kan generera betydande vältmoment. Om stödstrukturen inte är tillräckligt styv kan utgångsvinkeln ändras något under belastning.

För applikationer som involverar tunga fixturer eller stora externa belastningar bör ingenjörer utvärdera inte bara utgångsmomentet utan även ställdonets förmåga att stödja de erforderliga mekaniska belastningarna.

Urvalsprocessen bör inkludera den faktiska monteringsstrukturen, lastens tyngdpunkt och förväntade driftskrafter.

Det är därför ett ställdon som valts för en lätt optisk plattform kanske inte är lämpligt för en tung robotkoppling, även om det erforderliga vridmomentet verkar likartat.

Vridmomentet ensamt beskriver inte det fullständiga mekaniska kravet.

Kontrollinställning avgör hur väl mekanisk prestanda används

Mekanisk precision och servoprestanda måste fungera tillsammans

Mekanisk precision skapar potential. Kontrolljustering avgör hur effektivt den potentialen utnyttjas.

Ett harmoniskt roterande ställdon kan ha hög styvhet, utmärkt återkoppling och ett precisionstransmissionssystem, men dålig servoinställning kan fortfarande orsaka översvängning, oscillation eller långsam inställning.

För högprecisionspositionering måste styrsystemet balansera svarshastighet och stabilitet.

Ökad förstärkning i styrslingan kan förbättra responsen under vissa förhållanden, men för hög förstärkning kan skapa vibrationer. Kraftig filtrering kan förbättra stabiliteten, men det kan minska det dynamiska svaret.

Den optimala lösningen beror på applikationens mekaniska egenskaper.

En lätt robotkoppling kan till exempel kräva andra kontrollparametrar än en halvledaraxel med hög tröghet. En flexibel maskinstruktur kan behöva en annan kontrollstrategi än en mycket styv precisionspositioneringsplattform.

Detta är ytterligare en anledning till att integrerade ställdonsplattformar blir allt viktigare.

När motor, växellåda, kodare och drivsystem är utformade som en samordnad lösning kan ingenjörer minska mängden kompatibilitetstester som krävs mellan oberoende komponenter.

Installationsstrukturen kan förstöra den noggrannhet du betalade för

Ställdonet är bara en del av precisionssystemet

Ett av de vanligaste tekniska problemen är att investera i ett högprecisionsställdon och sedan förlora sin prestanda genom den externa mekaniska konstruktionen.

Ett ställdon kan vara installerat på en tunn monteringsplatta. Lasten kan bäras upp av ett flexibelt fäste. Fästytorna kanske inte är tillräckligt plana. Kabeldragning kan introducera externa krafter i den rörliga konstruktionen.

I dessa situationer kanske förbättringar av ställdonets specifikationer inte löser det faktiska problemet.

Positioneringsfelet kommer inte längre primärt från ställdonet.

Det kommer från maskinen.

Av denna anledning bör högprecisionspositionering utvärderas från ställdonets utgång till den slutliga arbetspunkten. Ingenjörer bör beakta styvheten i monteringsgränssnitten, geometrin hos anslutande komponenter och avståndet mellan ställdonet och den slutliga belastningen.

Ett kompakt och starkt integrerat ställdon kan bidra till att förenkla detta problem genom att minska antalet separata mekaniska gränssnitt i rörelsekedjan.

Varför integrerade harmoniska roterande ställdon kan förenkla precisionssystemdesign?

Att minska gränssnitt kan minska integrationskomplexiteten

Traditionella roterande system kombinerar ofta en separat servomotor, harmonisk reducerare, koppling, kodare och externa drivkomponenter.

Denna arkitektur kan ge flexibilitet, men varje ytterligare mekaniskt och elektriskt gränssnitt medför ytterligare integrationsarbete.

Uppriktningen måste kontrolleras. Kopplingar måste väljas. Återkopplingssystem måste anslutas. Kablar måste dras. Kommunikation måste konfigureras.

För positionering med hög precision kan dessa integrationssteg påverka det slutliga systemresultatet.

Ett integrerat harmoniskt roterande ställdon kombinerar viktiga rotationsrörelsekomponenter till en mer kompakt plattform, vilket bidrar till att minska komplexiteten i systemintegrationen.

För utrustningstillverkare kan detta ge flera fördelar.

Den övergripande mekaniska arkitekturen kan bli mer kompakt. Antalet komponentgränssnitt kan minskas. Elektrisk integration kan förenklas. Ställdonet kan vara enklare att installera i en robotkoppling eller ett precisionsautomationssystem.

Detta är en anledning till att integrerad ställdonsteknik används i allt större utsträckning i nya robotarkitekturer och kompakt automationsutrustning.

På HONPINE utformas olika integrerade ställdonsplattformar för olika applikationskrav, vilket gör det möjligt för ingenjörer att välja lösningar baserade på faktorer som vridmoment, integrationsnivå, kommunikationsarkitektur, krav på hålaxel och mekaniska installationsförhållanden snarare än att behandla varje robot eller automationsprojekt som detsamma.

Hålaxeldesign kan förbättra mer än mekanisk förpackning

Intern kabeldragning stöder kompakt maskindesign

När ingenjörer letar efter ett ihåligt harmoniskt roterande ställdon fokuserar de ofta på kabeldragning.

Det är verkligen en viktig fördel.

Kraftkablar, kodarkablar, kommunikationsledningar, pneumatiska ledningar eller andra komponenter kan potentiellt passera genom ställdonets mitt istället för att dras runt utsidan av den roterande strukturen.

Det tekniska värdet kan dock sträcka sig bortom ett renare utseende.

Extern kabeldragning kan påverka robotens rörelse, skapa ytterligare böjspänning och introducera problem med kabelhanteringen under kontinuerlig rotation.

En arkitektur med ihåliga axlar kan bidra till att skapa ett mer kompakt roterande system och minska komplexiteten i den omgivande mekaniska konstruktionen.

I robotfogar kan detta vara särskilt värdefullt eftersom kabeldragning ofta blir svårare ju mer antalet fogar det blir.

För högprecisionspositioneringsutrustning kan intern routing också bidra till att förenkla den övergripande maskinstrukturen och minska externa störningar runt den roterande axeln.

Hur väljer man ett harmoniskt roterande ställdon för högprecisionspositionering?

Börja med applikationen, inte produktkatalogen

Urvalsprocessen bör börja med applikationen snarare än ställdonskatalogen.

Först, definiera det faktiska positioneringskravet. Avgör om applikationen primärt handlar om absolut positioneringsnoggrannhet, repeterbar positioneringsnoggrannhet, stabiliseringstid eller banstabilitet.

Utvärdera sedan den mekaniska belastningen. Detta bör inte bara inkludera erforderligt vridmoment utan även lastens tröghetsmoment, radiell belastning, axiell belastning och tippmoment.

Beakta sedan rörelseprofilen. Frekvent kortvinkelpositionering, kontinuerlig rotation, höghastighetsindexering och snabb dubbelriktad rörelse kan skapa mycket olika krav.

Återkopplingsarkitekturen bör sedan anpassas till den erforderliga prestandanivån. En motorsidig pulsgivare kan vara tillräcklig för många tillämpningar, medan utgångsåterkoppling eller en arkitektur med dubbla pulsgivare kan ge fördelar där lastdeformation och transmissionsefterlevnad har en betydande inverkan.

Slutligen, utvärdera hela maskinstrukturen.

Ställdonet bör inte väljas som en isolerad komponent. Dess montering, lastanslutning och omgivande mekaniska struktur är alla en del av positioneringssystemet.

Denna lösningsorienterade metod är vanligtvis mer effektiv än att bara jämföra maximalt vridmoment, utväxlingsförhållande eller antal pulsgivare.

Typiska tillämpningar för högprecisions harmoniska roterande ställdon

Olika applikationer kräver olika lösningar

Ett harmoniskt roterande ställdon för högprecisionspositionering kan användas i många typer av utrustning, men de tekniska kraven varierar från en applikation till en annan.

Inom halvledarutrustning kan fokus inkludera kompakt installation, jämn låghastighetsrörelse och mycket repeterbar positionering för waferhantering, inspektion eller precisionsbearbetning.

Inom industriell automationsutrustning kan huvudkravet vara tillförlitlig upprepad indexering under kontinuerlig produktion.

I robotfogar kan ställdonet behöva balansera momenttäthet, kompakta dimensioner, återkopplingsförmåga och dynamisk respons.

I optiska uppriktningssystem kan jämnhet vid låg hastighet och fin vinkelkontroll vara särskilt viktigt.

I CNC- och laserbearbetningsutrustning måste positioneringsprestanda beaktas tillsammans med maskinens styvhet, vibrationer och processkrav.

Det är därför det inte finns något enda "bästa" harmoniska roterande ställdon.

Den rätta lösningen beror på vad maskinen faktiskt ska uppnå.

Från komponentval till design av rörelsesystem

Att välja rätt ställdonsarkitektur för varje applikation

Marknaden för precisionsautomation rör sig gradvis bort från enkelt komponentbaserat tänkande.

Ingenjörer behöver i allt högre grad rörelselösningar som minskar utvecklingstiden samtidigt som de ger förutsägbar systemprestanda.

För en precisionsmaskin bör frågan inte bara vara: "Vilken harmonisk reducerare har den högsta specifikationen?"

En mer användbar fråga är: "Vilken ställdonsarkitektur gör att hela maskinen kan uppnå den erforderliga positioneringsprestanda?"

Denna förändring är särskilt viktig för robottillverkare.

Moderna robotkonstruktioner måste balansera precision med momenttäthet, vikt, kabeldragning, kommunikation, avkänning och tillverkningsbarhet. Att välja enskilda komponenter separat kan öka utvecklingskomplexiteten och skapa ytterligare integrationsrisker.

Integrerade lösningar, inklusive harmoniska ledmoduler, planetledmoduler och andra robotledsmotorplattformar, gör det möjligt för tillverkare att välja olika drivarkitekturer beroende på kraven för olika leder.

En högprecisionsrobots handled kräver inte nödvändigtvis samma ställdonsarkitektur som en basled med högt vridmoment. En kompakt specialrobot kan ha helt andra krav än en stor industriell manipulator.

Framtiden för precisionsrörelsedesign handlar därför inte om att välja en teknik för varje applikation.

Det handlar om att välja rätt led- och ställdonsarkitektur för det verkliga mekaniska problemet.

Slutsats

Ett harmoniskt roterande ställdon för högprecisionspositionering bör aldrig utvärderas med hjälp av en enda specifikation.

Lågt glapp är viktigt, men harmoniska reducerare bör realistiskt sett beskrivas som att de ger nära noll eller extremt lågt glapp, snarare än absolut nollglapp under alla driftsförhållanden. Positioneringsnoggrannheten påverkas också av transmissionsfel, vridstyvhet, pulsgivaråterkoppling, lagerstöd, lasttröghet, styrinställning och den mekaniska strukturen kring ställdonet.

Den bästa lösningen är därför en balanserad.

För vissa tillämpningar kan ett harmoniskt roterande ställdon med hög repeterbarhet och återkoppling på motorsidan vara tillräckligt. För mer krävande robot- eller precisionsautomationssystem kan återkoppling på utgångssidan eller en arkitektur med dubbla pulsgivare ge bättre kontroll över den verkliga lastpositionen. För kompakta maskiner kan integrerade och ihåliga ställdondesigner ytterligare förenkla mekanisk och elektrisk integration.

På HONPINE är målet inte bara att tillhandahålla ett harmoniskt roterande ställdon med imponerande individuella specifikationer. Det viktigaste målet är att hjälpa utrustningstillverkare att välja en ställdonsarkitektur som passar de faktiska positionerings-, belastnings-, integrations- och styrkraven för deras maskin.

För vid högprecisionsrörelse är det inte ställdonet som ensamt bestämmer prestandan.

Hela systemet gör det.
