Hur kan man förbättra verkningsgraden för Harmonic Drive i precisionsrörelsesystem?

Introduktion

Harmonisk drivteknik används ofta i robotkopplingar, CNC-roterande axlar, halvledarutrustning, medicintekniska produkter, precisionspositioneringssystem och industriell automation eftersom den kombinerar ett högt reduktionsförhållande, lågt glapp, kompakta dimensioner, hög momentdensitet och noggrann rörelseöverföring. Men när ingenjörer utvärderar en harmonisk drivning för ett precisionsrörelsesystem bör transmissionseffektiviteten inte betraktas som en isolerad specifikation. Systemets faktiska effektivitet beror på hur den harmoniska drivningen interagerar med motor, belastning, reduktionsförhållande, driftshastighet, smörjning, termiska förhållanden och rörelseprofil.

Denna distinktion blir allt viktigare i takt med att automationsutrustning går mot högre dynamisk prestanda och mer kompakta mekaniska arkitekturer. En harmonisk drivning med lämplig verkningsgradsspecifikation kan fortfarande ge dålig total systemprestanda om motorn är felaktigt dimensionerad, utväxlingsförhållandet inte är anpassat till den erforderliga utgångshastigheten, eller om ställdonet arbetar kontinuerligt under förhållanden som genererar överdriven värme. Omvänt kan en korrekt matchad harmonisk drivning och motorkombination ge stabil momentöverföring samtidigt som hela rörelsesystemet kan arbeta inom ett mer gynnsamt verkningsgradsområde.

Av denna anledning bör förbättring av harmonisk driveffektivitet inte behandlas enbart som ett problem med växellådsoptimering. Det förstås bättre som ett tekniskt problem på systemnivå som involverar mekanisk transmission, motorprestanda, styrstrategi, termisk hantering och maskinens faktiska arbetscykel.

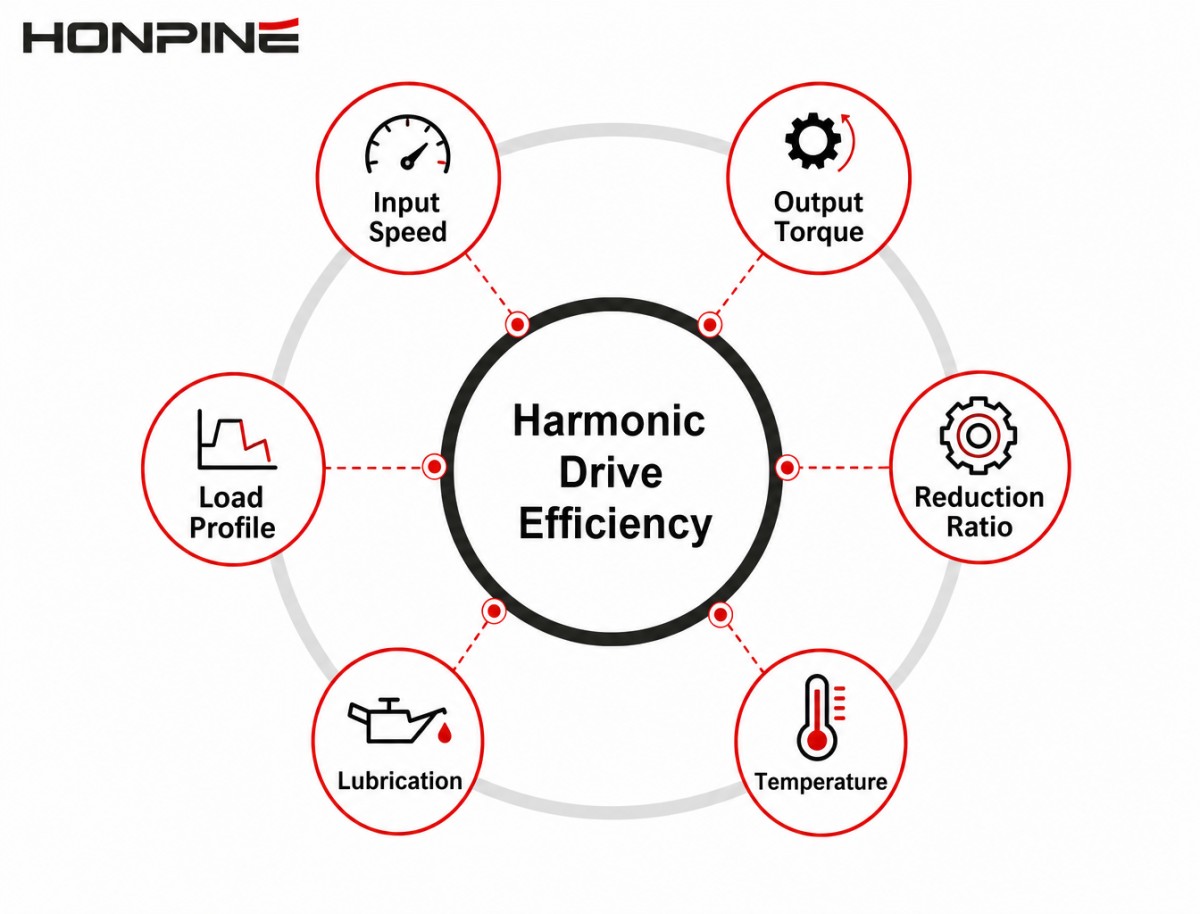

Vad avgör egentligen den harmoniska drivningens effektivitet?

Verkningsgraden hos en harmonisk drivning påverkas av hur mekanisk kraft passerar genom transmissionen. Till skillnad från en enkel stel kugghjulslinje förlitar sig en harmonisk drivning på kontrollerad elastisk deformation av sina transmissionselement och kontinuerligt ingrepp mellan huvudväxelkomponenterna. Friktion, deformation, lagerförluster, smörjmotstånd och andra mekaniska effekter förbrukar en del av ingångsenergin innan den når utgången.

Det betyder att den observerade verkningsgraden i en faktisk tillämpning kan variera beroende på driftsförhållandena. Ingångshastighet, utgångsmoment, utväxlingsförhållande, temperatur, smörjförhållande och belastningsprofil påverkar alla transmissionens beteende. Därför bör ingenjörer vara försiktiga när de jämför harmoniska driveffektivitetsvärden från olika produkter eller driftsförhållanden. Ett värde mätt under ett hastighets- och belastningsförhållande representerar inte nödvändigtvis den verkningsgrad som kommer att uppnås i en verklig robotkoppling eller industrimaskin.

Reduktionsförhållandet är särskilt viktigt eftersom det avgör förhållandet mellan motorhastighet och utgångshastighet. Ett högt reduktionsförhållande gör att en relativt liten motor kan generera högt utgångsmoment, vilket är en av anledningarna till att harmoniska drivningar är så användbara i robotkopplingar. Att välja ett alltför högt reduktionsförhållande kan dock tvinga motorn att arbeta med en högre ingångshastighet än nödvändigt när applikationen kräver relativt hög utgångshastighet. Å andra sidan kan val av ett för lågt reduktionsförhållande kräva en större motor för att uppnå det erforderliga utgångsmomentet. Det mest lämpliga förhållandet är därför det som gör att motorn och den harmoniska drivningen kan arbeta inom ett lämpligt moment-hastighetsområde samtidigt som applikationens dynamiska krav uppfylls.

Belastning och driftshastighet måste också utvärderas tillsammans. En harmonisk drivning som arbetar kontinuerligt med hög hastighet och hög belastning kan generera betydligt mer värme än en som arbetar intermittent med måttlig hastighet. Om den resulterande temperaturen blir för hög kan smörjmedelsegenskaper, lagerprestanda, motortemperatur och långsiktig tillförlitlighet påverkas. Följaktligen bör effektiviteten hos en harmonisk drivning alltid utvärderas under maskinens faktiska driftsförhållanden snarare än endast enligt en nominell specifikation.

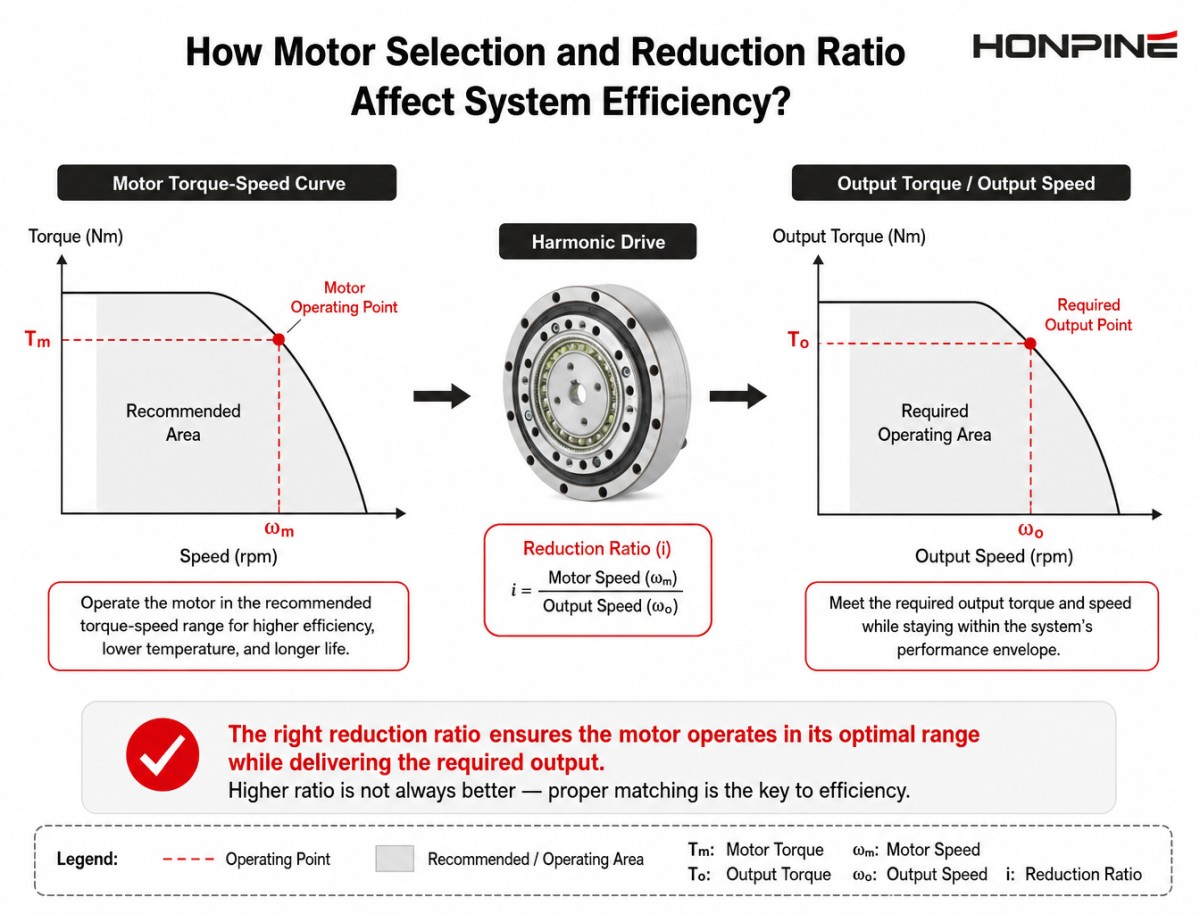

Hur motorval och reduktionsförhållande påverkar systemets effektivitet?

En av de viktigaste faktorerna för att förbättra den harmoniska drivningens effektivitet är förhållandet mellan motorn och reduktionsväxeln. En harmonisk drivning genererar inte kraft av sig själv; den omvandlar vridmomentet och hastigheten som motorn tillför till den erforderliga utgående rörelsen. Om motorn är dåligt anpassad till reduktionsförhållandet kan systemet förbruka onödig energi även när den harmoniska drivningen i sig fungerar korrekt.

Tänk dig en robotkoppling som kräver högt utgående vridmoment men relativt låg utgående hastighet. Ett lämpligt utväxlingsförhållande kan tillåta motorn att arbeta med en högre hastighet där den effektivt kan generera det erforderliga vridmomentet, medan den harmoniska drivningen omvandlar denna ingång till en rörelse med lägre hastighet och högre vridmoment. Om förhållandet väljs utan att motorns moment-hastighetskarakteristik beaktas, kan motorn tillbringa en stor del av sin driftstid nära ett mindre gynnsamt område av sin prestandakurva.

Samma princip gäller för acceleration och retardation. En tung robotarm eller ett roterande bord kan kräva betydligt mer vridmoment under acceleration än vid stationär rotation. Om motorn och den harmoniska drivningen endast väljs utifrån kontinuerligt vridmoment kan ställdonet bli termiskt överbelastat under upprepade accelerationscykler även om den genomsnittliga belastningen verkar acceptabel.

Av denna anledning bör ingenjörer utvärdera hela förhållandet mellan motormoment, motorhastighet, utväxlingsförhållande, utgångsmoment, utgångshastighet, lasttröghet, acceleration och arbetscykel. Denna metod ger en mycket mer realistisk grund för att förbättra systemeffektiviteten än att enbart jämföra växellådors effektivitetsprocent.

Varför lasttröghet är viktigt när man optimerar effektiviteten hos harmoniska drivenheter?

Lasttröghet är en annan faktor som kan påverka den faktiska energiförbrukningen för ett precisionsrörelsesystem avsevärt.

Ett stort arbetsstycke, rotationsbord, robotarm eller positioneringsfixtur kan kräva relativt lite vridmoment när det roterar med konstant hastighet, men betydligt mer vridmoment vid acceleration eller retardation. Det extra vridmoment som krävs för att ändra lastens rotationstillstånd är direkt relaterat till dess tröghet och den erforderliga vinkelaccelerationen.

Detta är särskilt relevant för CNC-rotationsbord och robotkopplingar. Ett tungt arbetsstycke kan behöva rotera genom flera vinkelpositioner under en bearbetningscykel. Om mekanismen upprepade gånger accelererar, stannar och ändrar riktning måste motorn kontinuerligt övervinna de dynamiska effekterna av lastens tröghet.

Därför bör en harmonisk drivning inte väljas enbart utifrån den maximala statiska belastningen. Ingenjörer bör analysera hela rörelseprofilen, inklusive accelerationstid, retardationstid, positioneringsfrekvens, toppmoment, kontinuerligt vridmoment och tröghetsförhållandet mellan motor och last.

Ett korrekt anpassat system kan minska onödig motorbelastning och undvika överdriven termisk stress. I applikationer med mycket dynamisk rörelse kan detta ha större inverkan på den praktiska systemeffektiviteten än att enbart fokusera på växellådans verkningsgrad.

Varför är termisk styrning avgörande för effektiviteten hos harmoniska drivenheter?

Mekanisk effektivitet och termisk prestanda är nära sammankopplade.

Varje transmission producerar en viss grad av mekanisk förlust, och energin som är förknippad med dessa förluster omvandlas slutligen till värme. Samtidigt genererar motorn och drivelektroniken sin egen värme. När maskinen är i kontinuerlig drift ackumuleras dessa värmekällor och måste överföras genom ställdonets hölje och den omgivande maskinstrukturen.

För ett precisionsrörelsesystem som arbetar flera timmar per dag kan detta vara hanterbart. För industriell utrustning som arbetar kontinuerligt eller med en arbetscykel nära 24/7 blir temperaturhantering dock mycket viktigare.

För hög temperatur kan påverka smörjmedelsegenskaper, lagerprestanda, motorlindningstemperatur, pulsgivarens stabilitet och hela ställdonets långsiktiga tillförlitlighet. Dessutom kan temperaturförändringar påverka mekaniska spel och beteendet hos precisionstransmissionskomponenter.

Därför bör förbättring av den harmoniska driveffektiviteten också innefatta att utvärdera den fullständiga termiska vägen från motorn och den harmoniska överföringen genom ställdonshuset och in i den omgivande maskinstrukturen.

Ett effektivt rörelsesystem är inte bara ett som har låga mekaniska förluster under laboratorieförhållanden. Det bör också bibehålla stabil prestanda under de faktiska termiska förhållandena vid kontinuerlig industriell drift.

Varför förändrar integrerade harmoniska ställdon effektivitetsdiskussionen ?

Vid denna punkt är det viktigt att skilja mellan harmonisk drivverkningsgrad och total ställdonverkningsgrad.

En konventionell robotkoppling kan bestå av en servomotor, harmonisk reducerare, pulsgivare, koppling, broms, drivning, hölje och flera elektriska och mekaniska gränssnitt. Varje komponent har sina egna designkrav, och det slutliga systemet måste uppfylla alla dessa.

Ett integrerat harmoniskt ställdon har ett annat tillvägagångssätt genom att kombinera flera av dessa komponenter till en enda rörelseenhet. Beroende på ställdonets arkitektur kan motor, harmonisk transmission, pulsgivare, broms och drivelektronik integreras i ett kompakt hölje.

Syftet med denna integration är inte att påstå att själva den harmoniska överföringen plötsligt blir förlustfri. De mekaniska förluster som är inneboende i harmonisk överföring kvarstår. Fördelen är istället att hela ställdonet kan utformas och matchas som ett enhetligt system.

Detta kan minska onödiga mekaniska gränssnitt, förenkla installationen, förkorta den externa transmissionskedjan, minska kabeldragningens komplexitet och göra det möjligt att välja motor och harmonisk transmission som en matchande kombination. För robotapplikationer kan en minskning av ställdonets storlek och vikt också minska tröghetsmomentet och den dynamiska belastningen hos roboten som helhet.

Det är därför en harmonisk ställdon bör utvärderas ur ett bredare perspektiv än enbart överföringseffektiviteten hos den harmoniska drivenheten.

Hur integration av harmoniska aktuatorer kan förbättra effektiviteten på systemnivå?

Integrationen av en motor och en harmonisk drivning kan påverka verkningsgraden på flera sätt.

För det första minskar det antalet externa mekaniska anslutningar. Ett traditionellt arrangemang kan kräva en motor, koppling, reducer, ytterligare axelkomponenter och stödjande mekaniska strukturer. Varje ytterligare gränssnitt ökar komplexiteten i monteringen och kan medföra krav på uppriktning, friktion eller mekanisk eftergivlighet.

Ett integrerat harmoniskt ställdon kan kombinera dessa funktioner till en enda strukturell enhet. Detta eliminerar inte alla mekaniska förluster, men det kan minska antalet komponenter som måste beaktas vid optimering av rörelsearkitekturen.

För det andra gör integrationen matchningen av motor och växellåda viktigare och potentiellt mer effektiv. Istället för att välja motor och växellåda separat kan ställdonet utformas kring det faktiska utgångsmomentet, hastigheten, tröghetsmomentet och arbetscykeln som krävs av applikationen.

För det tredje kan kodarintegration förbättra återkopplingsarkitekturen. För högprecisionsrörelseapplikationer ger återkoppling på motorsidan och utgångssidan olika information. En absolutkodare på utgångssidan kan mäta den faktiska positionen för ställdonets utgång, vilket gör att styrsystemet kan kompensera mer effektivt för rörelsefel inom hela transmissionssystemet.

Dessa fördelar visar varför effektiviteten på systemnivå inte bör reduceras till ett enda verkningsgradstal för växellådan. I många robotapplikationer beror effektiviteten hos hela ställdonet på mekanisk integration, motorns driftsförhållanden, styrprestanda, termiskt beteende och lastegenskaper.

Varför kan ställdonets vikt också påverka robotens energiförbrukning?

Sambandet mellan ställdonseffektivitet och robotens energiförbrukning blir ännu mer intressant i humanoida robotar och andra fleraxliga robotsystem.

En robotled är i sig en del av en rörlig mekanism. När massan hos ett ställdon minskas kan roboten behöva mindre vridmoment för att accelerera leden och de komponenter som är fästa vid den. Effekten kan också sprida sig till angränsande leder eftersom varje led bidrar till robotens totala massa och tröghet.

Detta skapar en relation på systemnivå:

Lägre ställdonmassa → Lägre rörelsetröghet → Lägre dynamiskt vridmomentkrav → Potentiellt lägre energiförbrukning

Detta betyder inte att ett lättare ställdon automatiskt är mer energieffektivt. Ett lätt ställdon behöver fortfarande tillräckligt med vridmoment, styvhet, termisk kapacitet och tillförlitlighet för tillämpningen.

Men när man designar humanoida robotar, kollaborativa robotar och andra lätta robotplattformar blir ställdonets massa en viktig del av den övergripande energiekvationen.

Detta är en av anledningarna till att integrerade harmoniska ställdon blir alltmer relevanta för robotledsdesign. Målet är inte bara att göra den harmoniska växellådan mindre. Målet är att integrera hela leddrivsystemet samtidigt som man bibehåller den erforderliga momenttätheten, positioneringsnoggrannheten, styvheten, det dynamiska svaret och den termiska prestandan.

Harmonisk driveffektivitet i CNC och precisionsautomation

CNC-rotationsbord och precisionsautomationsutrustning har något andra krav än mobila robotar.

I CNC-applikationer kan den roterande lasten vara extremt tung, och axeln kan behöva motstå externa bearbetningskrafter samtidigt som noggrann vinkelpositionering bibehålls. I denna situation måste effektivitet beaktas tillsammans med vridstyvhet, positioneringsnoggrannhet, repeterbarhet, lastkapacitet och termisk stabilitet.

En harmonisk drivning med utmärkt transmissionseffektivitet kanske inte är den bästa lösningen om dess mekaniska egenskaper inte uppfyller de erforderliga bearbetningsförhållandena.

Samma princip gäller för halvledar- och optisk utrustning. Dessa system kan använda relativt små belastningar men kräver extremt exakt vinkelpositionering och jämn låghastighetsrörelse. Mekanisk friktion, termisk drift, pulsgivarens återkoppling och transmissionsefterlevnad kan bli viktigare än att bara maximera energieffektiviteten.

Därför är det korrekta tillvägagångssättet att fastställa vilka prestandaparametrar som är mest kritiska för applikationen och sedan optimera hela rörelsearkitekturen i enlighet därmed.

Kan högre harmonisk driveffektivitet minska motorstorleken?

En högre transmissionsverkningsgrad kan potentiellt minska den ingångseffekt som krävs för att uppnå ett visst utgångsförhållande, men det betyder inte automatiskt att en mindre motor kan väljas.

Motordimensionering beror fortfarande på kontinuerligt vridmoment, toppmoment, accelerationsmoment, maximal hastighet, termiska gränser, lasttröghet och arbetscykel.

Till exempel kan en robotled kräva ett högt toppmoment för snabb acceleration trots att dess genomsnittliga vridmoment är relativt lågt. I denna situation måste motorn fortfarande ge den erforderliga topprestandan oavsett växellådans nominella verkningsgrad.

Det korrekta tillvägagångssättet är därför att beräkna applikationens kompletta vridmoment-hastighetsprofil och sedan bestämma lämplig motor-, harmoniskt drivförhållande- och ställdonskonfiguration.

Detta är ytterligare en anledning till varför integrerade harmoniska ställdonlösningar kan vara användbara. Istället för att behandla motor och växellåda som oberoende komponenter kan ställdonet utvärderas som en komplett rörelseenhet enligt robotens eller automationssystemets faktiska krav.

Hur man väljer en harmonisk aktuator för bättre systemprestanda?

Att välja ett harmoniskt ställdon bör börja med applikationens rörelsekrav snarare än med en katalogspecifikation.

Den första faktorn är det erforderliga utgående vridmomentet och hastigheten. Kontinuerligt vridmoment avgör ställdonets förmåga att fungera under normala förhållanden, medan toppmomentet avgör dess förmåga att hantera acceleration, retardation, transienta belastningar och externa störningar.

Nästa faktor att beakta är lastens tröghet. En last med hög tröghet kan kräva betydligt större toppmoment under acceleration, även när det kontinuerliga vridmomentkravet förblir relativt måttligt.

Positioneringsnoggrannhet och repeterbarhet måste sedan beaktas tillsammans med glapp och vridstyvhet. I applikationer som involverar frekventa riktningsändringar kan transmissionsegenskaperna ha en betydande inverkan på den faktiska positioneringsprestandan.

Ställdonets driftscykel är lika viktig. Ett ställdon som används intermittent i en laboratoriemekanism har helt andra termiska krav än ett som arbetar kontinuerligt på en industriell produktionslinje.

Slutligen bör ingenjörer överväga mekanisk integration. Om applikationen kräver kompakt installation, integrerad drivelektronik, absolut pulsgivares återkoppling, bromsfunktioner eller kabeldragning för hålaxeln, bör dessa krav inkluderas i valprocessen för ställdon från början.

Denna applikationsbaserade metod är mer tillförlitlig än att välja ett ställdon enbart baserat på vridmoment.

Hur HONPINE närmar sig design av harmoniska ställdon?

För HONPINE handlar utvecklingen av ett harmoniskt ställdon inte bara om att kombinera en motor med en harmonisk reducerare.

Ställdonet måste fungera som en komplett rörelsestyrningsenhet. Dess motor, harmoniska transmission, pulsgivarkonfiguration, mekaniska struktur, drivelektronik och kommunikationsgränssnitt måste fungera tillsammans enligt applikationens faktiska krav.

Olika tillämpningar kan kräva mycket olika ställdonsegenskaper. En humanoid robotled kan prioritera momentdensitet, låg vikt, kompakta dimensioner och dynamisk respons. En CNC-roterande axel kan lägga större vikt vid styvhet, positioneringsnoggrannhet, termisk stabilitet och kontinuerlig drift. En halvledare eller medicinteknisk anordning kan kräva kompakt integration, jämn rörelse, exakt återkoppling och kontrollerat mekaniskt beteende.

Därför bör lämplig ställdonskonfiguration bestämmas av förhållandet mellan vridmoment, hastighet, lasttröghet, utväxlingsförhållande, arbetscykel, positioneringsnoggrannhet, installationsutrymme och styrkrav.

Det är också därför ett harmoniskt ställdon inte bör utvärderas endast enligt en parameter, såsom den harmoniska drivningens effektivitet. Den viktigare frågan är om hela ställdonets arkitektur är optimerad för den faktiska maskinen.

Från effektivitet i harmonisk drivning till fullständig optimering av rörelsesystem

Det mest effektiva sättet att förbättra rörelsesystemets effektivitet är att sluta behandla växellådan som en isolerad komponent.

En harmonisk drivning är en del av ett större system som inkluderar motor, kodare, drivning, lager, last, mekanisk struktur och styrstrategi. Att förbättra en komponent medan man ignorerar de andra kan ge begränsade resultat.

För vissa tillämpningar kan en konventionell motor plus harmonisk reducerare förbli den lämpligaste arkitekturen. För andra kan ett integrerat harmoniskt ställdon förenkla den mekaniska strukturen och ge en bättre balans mellan momenttäthet, vikt, positioneringsprestanda, styrintegration och installationseffektivitet.

Rätt lösning beror på maskinen.

För ingenjörer som utvecklar robotfogar, CNC-roterande axlar, halvledarutrustning, medicinsk utrustning och precisionsautomationssystem bör målet därför vara att optimera hela rörelsearkitekturen snarare än att jaga den högsta individuella effektivitetsgraden.

Slutsats

Att förbättra den harmoniska drivningens effektivitet kräver mer än att välja en växellåda med en högre verkningsgradsspecifikation. Faktisk systemprestanda beror på förhållandet mellan utväxlingsförhållande, motorns arbetspunkt, utgångsmoment, hastighet, lasttröghet, smörjning, termiska förhållanden och arbetscykel.

Korrekt matchning av motor och harmonisk drivning är en av de viktigaste faktorerna. Ett korrekt valt utväxlingsförhållande kan göra det möjligt för motorn att arbeta inom ett mer lämpligt moment-varvtalsområde, medan korrekt hänsyn till lastens tröghet och driftscykler kan förhindra onödig toppbelastning och termisk stress.

Samtidigt erbjuder utvecklingen av integrerade harmoniska ställdon ett annat sätt att optimera rörelsesystem. Genom att integrera den harmoniska överföringen med motor, kodare, drivelektronik och andra komponenter kan ett ställdon minska den mekaniska komplexiteten och ge en mer samordnad lösning för kompakta robot- och automationssystem.

Den viktigaste skillnaden är att harmonisk driveffektivitet beskriver transmissionens effektivitet, medan ställdons- eller systemeffektivitet beskriver hur effektivt hela rörelsearkitekturen omvandlar elektrisk ingång till användbar mekanisk rörelse.

För utrustningstillverkare gör detta bredare perspektiv det möjligt att välja en rörelselösning baserad inte bara på växellådornas effektivitet, utan även på momentdensitet, positioneringsnoggrannhet, styvhet, dynamisk respons, termisk prestanda, vikt, integrationskrav och långsiktig tillförlitlighet.

Det är där applikationsspecifik design av harmoniska ställdon blir värdefull: målet är inte bara att uppnå ett högt verkningsgradstal, utan att skapa ett rörelsesystem som fungerar effektivt och tillförlitligt under maskinens faktiska förhållanden.
