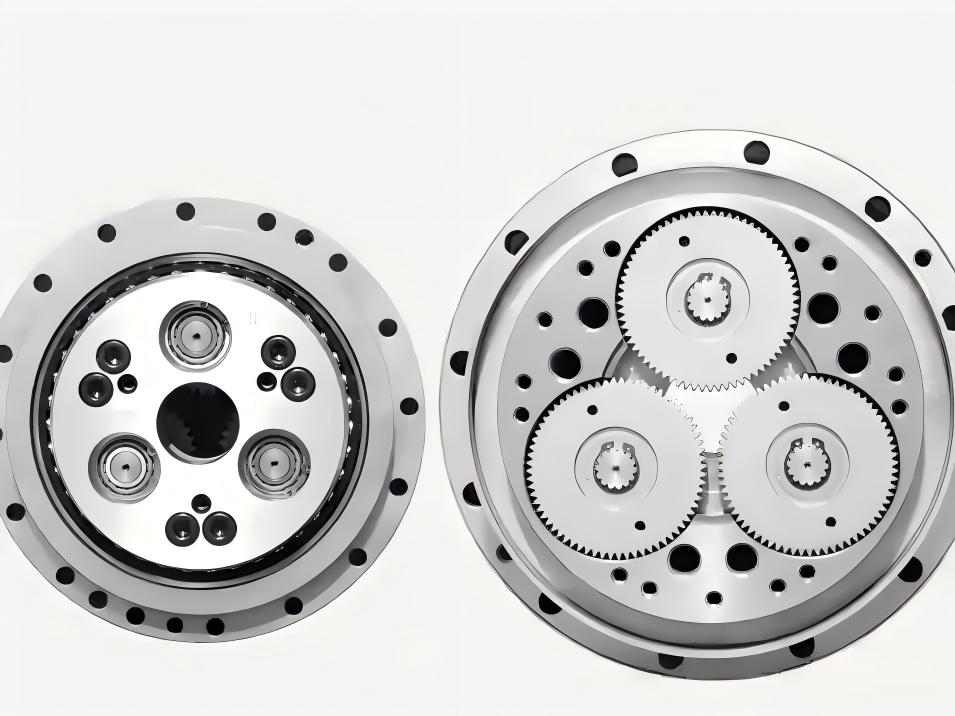

RV-växel för industrirobotar: Så matchar du belastning, precision och livslängd för olika tillämpningar

Introduktion

En RV-växellåda är mer än en transmissionskomponent med hög utväxling. I industrirobotar påverkar växellådan direkt positioneringsnoggrannhet, strukturell styvhet, vibrationer, dynamisk respons och i slutändan hela robotledens livslängd. I takt med att robotapplikationer går från konventionella pick-and-place-operationer till svetsning, palletering, bearbetning, montering och andra högbelastade processer blir kraven på en RV-växellåda alltmer applikationsspecifika.

En växellåda som presterar bra i en lågvarvig hanteringsrobot kanske inte är rätt val för en bearbetningsrobot som utsätts för kontinuerliga externa belastningar. På samma sätt kan en reducerare som endast väljs utifrån nominellt vridmoment inte ge tillräcklig utmattningslivslängd när roboten upplever frekvent acceleration, retardation, nödstopp och växlande nyttolaster.

Det är därför valet av växellåda för husbilar bör baseras på hela driftsbelastningsspektrumet snarare än ett enda vridmomentvärde.

För robottillverkare och utvecklare av automationsutrustning är den viktigaste frågan inte bara "Vilken RV-växellåda har det högsta vridmomentet?" utan snarare: Hur ska RV-växellådan anpassas till robotens faktiska rörelseprofil, lastegenskaper, precisionskrav, installationsstruktur och förväntade livslängd?

Den här artikeln undersöker rollen av RV-växellådan i olika robotapplikationer, förklarar varför lastspektrumanalys är viktig för växellådornas tillförlitlighet och visar hur olika transmissions- och ställdonstekniker kan kombineras för att skapa mer lämpliga rörelselösningar.

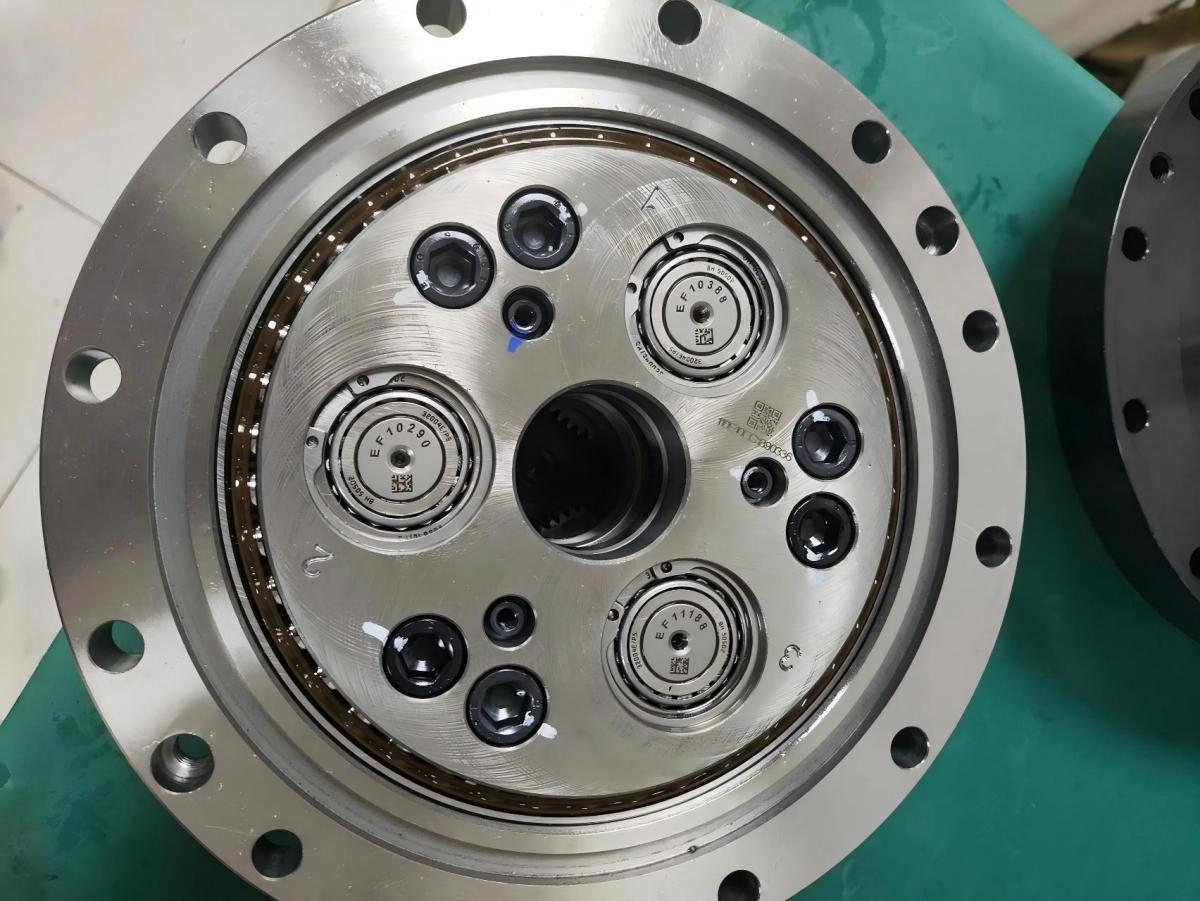

Varför används husbilsväxellåda ofta i industriella robotapplikationer?

Industrirobotar arbetar under helt andra mekaniska förhållanden än vanliga roterande maskiner. En robotled kan upprepade gånger accelerera en tung arm, stanna plötsligt, ändra riktning, bibehålla en statisk position under belastning och sedan upprepa samma rörelse tusentals eller miljontals gånger.

Växellådan behöver därför inte bara erbjuda ett högt utväxlingsförhållande utan också tillräcklig vridstyvhet, lastkapacitet, positioneringsprestanda och utmattningsbeständighet.

Den mekaniska arkitekturen hos en RV-växellåda är särskilt lämplig för robotkopplingar med hög belastning eftersom reduktionsmekanismen fördelar den överförda lasten över flera kontaktpunkter. Detta gör att RV-växellådor kan uppnå hög vridmomentkapacitet och hög vridstyvhet i ett relativt kompakt paket.

Dessa egenskaper gör RV-växellådor särskilt värdefulla i robotaxlar där leden måste motstå betydande externa belastningar samtidigt som stabil positioneringsprestanda bibehålls.

Till exempel kräver stora industrirobotar som används för svetsning, palletering, materialhantering, gjutning och maskinbearbetning ofta hög mekanisk styvhet eftersom robotarmen måste motstå de reaktionskrafter som genereras under drift. I dessa tillämpningar är växellådan inte bara ansvarig för att minska motorhastigheten. Den blir en viktig del av robotens strukturella styvhet.

Detta är en anledning till att RV-växellådor fortsätter att spela en viktig roll inom tung industriell robotik, även om harmoniska växellådor, planetväxellådor och integrerade robotledsmotorer blir allt vanligare.

Olika robotapplikationer skapar olika krav på växellådor för husbilar?

Det finns ingen enskild RV-växelspecifikation som är optimal för varje industrirobot. Rätt konfiguration beror starkt på hur roboten används.

Vid materialhantering och palletering med hög nyttolast är det dominerande kravet vanligtvis förmågan att motstå stora och kontinuerligt föränderliga laster. Roboten kan bära en tung nyttolast medan själva armen skapar en betydande momentbelastning på leden. Frekvent acceleration och retardation kan ytterligare öka det momentana vridmomentet som växellådan upplever.

För dessa tillämpningar kan det resultera i en otillräcklig säkerhetsmarginal att välja en RV-växellåda baserat enbart på robotens nominella nyttolast. Det faktiska ledmomentet bör beräknas utifrån nyttolast, armgeometri, acceleration, retardation, position och externa krafter.

Svetsrobotar skapar ett annat krav. Även om nyttolasten kan vara relativt låg jämfört med palleteringsrobotar, utför roboten ofta repetitiva banor med snabba riktningsförändringar. Positioneringsstabilitet och repeterbarhet blir särskilt viktiga eftersom små mekaniska fel kan ackumuleras vid ändeffektorn.

Bearbetnings- och skärapplikationer ställer ännu högre krav på växellådornas styvhet. Externa skärkrafter överförs genom robotstrukturen och når slutligen ledväxellådan. Under dessa förhållanden kan otillräcklig vrid- eller lutningsstyvhet orsaka positioneringsavvikelser, vibrationer och försämrad bearbetningskvalitet.

För montering och precisionshantering kan lasten vara lägre, men positioneringsprestanda blir viktigare. I dessa tillämpningar kan ingenjörer behöva överväga om en RV-växellåda, harmonisk reducerare eller integrerad robotledmotor är mer lämplig för varje axel.

Denna applikationsbaserade metod är mer användbar än att bara jämföra reducerarkataloger.

Val av växellåda för husbilar bör börja med det verkliga lastspektrumet

Ett av de vanligaste misstagen vid val av växellåda är att endast använda maximalt eller nominellt vridmoment som konstruktionsindata.

En robot arbetar inte kontinuerligt med ett fast vridmoment. Under en typisk arbetscykel kan leden uppleva rörelser vid låg belastning, acceleration, drift med konstant hastighet, retardation, riktningsförändring, statisk hållning och enstaka hög belastning eller stötar.

Följaktligen upplever växellådan ett lastspektrum snarare än en enda belastningspunkt.

En praktisk utvärdering av en växellåda för fritidshus bör därför beakta förhållandet mellan momentamplitud, medelmoment, driftsfrekvens, rotationshastighet, arbetscykel och antalet repetitioner under den förväntade livslängden.

Till exempel kan en industrirobot konstruerad för 6 000 driftstimmar uppleva miljontals belastningscykler under sin livstid. Ett kortvarigt test under nominellt vridmoment kan inte helt representera detta driftsförhållande.

Den tekniska utmaningen är att omvandla begränsade verkliga eller simulerade driftsdata till ett representativt livstidsbelastningsspektrum och sedan använda det spektrumet för utmattningsanalys av växellådor och accelererade livslängdstester.

Denna metod hjälper ingenjörer att undvika två motsatta problem: alltför höga konstruktionsmarginaler som ökar kostnader och vikt, och otillräckliga marginaler som leder till förtida växellådshaveri.

Varför livstidsbelastningsspektrum är viktigt för husbilsväxellådornas tillförlitlighet?

Faktiska robotbelastningsmätningar samlas ofta in under flera timmar eller flera arbetscykler, medan växellådans mållivslängd kan vara flera tusen timmar.

Det är gapet mellan mättid och dimensionerande livslängd som analys av livslängdens lastspektrum blir viktig.

Processen börjar vanligtvis med uppmätta eller simulerade data om vridmoment kontra tid. Data kan sedan rengöras, segmenteras efter olika driftsförhållanden, analyseras statistiskt och omvandlas till ett representativt lastspektrum.

Regnflödesräkning kan användas för att identifiera momentcykler med olika amplituder och medelvärden. Statistiska fördelningsmetoder kan sedan hjälpa till att uppskatta frekvensen av olika belastningsnivåer, medan extremvärdesanalys kan användas för att utvärdera sällan förekommande men potentiellt skadliga högbelastningshändelser.

Det resulterande spektrumet kan sedan omvandlas till ett testprogram för en husbilsväxellåda.

Detta är särskilt viktigt för industrirobotar eftersom sällsynta händelser med hög belastning kan ha en oproportionerlig effekt på utmattningsskador. Nödstopp, kollisionsåterhämtning, snabb acceleration, drift med tung nyttolast och extrema robotställningar kan förekomma sällan, men de kan inte bara ignoreras vid utvärdering av livstids tillförlitlighet.

För växellådstillverkare och robottillverkare är målet därför inte bara att visa att en växellåda för fritidshus klarar ett uthållighetstest med konstant belastning. Den mer meningsfulla frågan är om testet återger de viktiga egenskaperna hos växellådans faktiska belastningsspektrum.

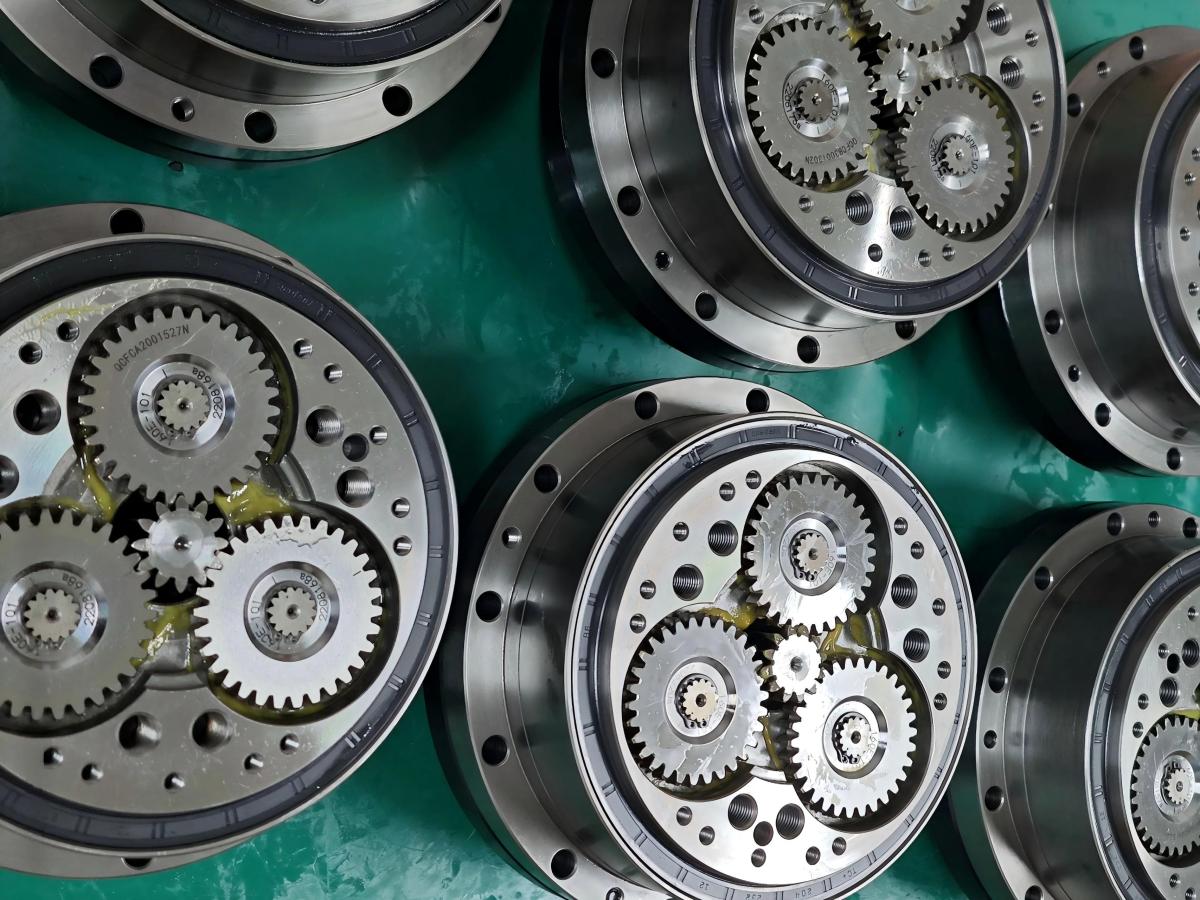

Hög styvhet är en av de viktigaste fördelarna med husbilsväxellådor i tunga robotar

För tunga industrirobotar är mekanisk styvhet ofta lika viktig som vridmomentkapacitet.

När en robotarm rör sig under en stor nyttolast utsätts växellådans utgående axel inte bara för rotationsmoment utan även för radiella krafter, axiella krafter och tippmoment. Eventuell elastisk deformation i transmissionen och den mekaniska strukturen kan påverka ändeffektorns position.

Detta blir särskilt märkbart i applikationer som bearbetning, slipning, polering, svetsning och montering med hög nyttolast.

De höga styvhetsegenskaperna hos RV-transmissionsarkitekturen gör den väl lämpad för dessa förhållanden. En korrekt vald RV-växellåda kan ge det mekaniska stöd som krävs för högbelastade robotleder samtidigt som stabil transmissionsprestanda bibehålls under upprepad dynamisk rörelse.

Växellådans styvhet bör dock inte utvärderas oberoende av robotstrukturen. Den faktiska ledstyvheten beror på hela den mekaniska kedjan, inklusive växellåda, lager, hölje, motoranslutning, armstruktur och monteringsgränssnitt.

Därför bör valet av växellåda för fritidshus och robotens strukturdesign behandlas som ett mekaniskt system snarare än två oberoende komponenter vid design av en högpresterande robot.

Husbilsväxellåda vs. harmonisk reducerare: Olika problem kräver olika lösningar

RV-växellådsteknik är särskilt attraktiv för robotaxlar med hög belastning och hög styvhet, men det är inte nödvändigtvis den bästa lösningen för varje led.

En harmonisk reducerare har en annan mekanisk arkitektur och erbjuder fördelar i form av kompakthet, vikt, högt reduktionsförhållande och precision. Detta gör harmonisk överföring särskilt attraktiv för robotfogar där det är avgörande att minska massa och rotationströghet.

Till exempel kan handleden, underarmen, huvudet eller andra relativt kompakta robotleder dra nytta av den mindre storleken och lägre vikten hos en harmonisk transmission.

En växellåda för husbilar kan däremot vara mer lämplig när leden måste motstå höga yttre belastningar och bibehålla hög strukturell styvhet.

Denna distinktion blir allt viktigare i takt med att robottillverkare utvecklar robotar med olika ledarkitekturer. Istället för att använda samma reduceringsteknik i hela roboten kan ingenjörer välja olika transmissionstekniker beroende på kraven för varje axel.

För högbelastade industrirobotaxlar kan en RV-växellåda ge den erforderliga styvheten och lastkapaciteten. För kompakta precisionsfogar kan en harmonisk reducerare eller en harmonisk robotfogmotor erbjuda en bättre balans mellan vikt, momenttäthet och integration.

Från husbilsväxellåda till integrerad robotledmotor: Designfilosofin förändras

Traditionell robotkopplingsdesign separerar ofta motor, reducer, kodare, broms och drivsystem. Denna arkitektur ger ingenjörer avsevärd flexibilitet, men den ökar också antalet komponenter, gränssnitt, kablar och monteringsprocesser.

Utvecklingen av integrerade robotledsmotorer förändrar detta tillvägagångssätt.

Istället för att välja en motor och växellåda separat och sedan integrera ytterligare återkopplings- och drivelektronik, kombinerar en integrerad ledmodul flera funktioner i en standardiserad mekanisk och elektrisk enhet.

För robottillverkare kan detta minska utvecklingskomplexiteten och förkorta integrationstiden.

Skillnaden är särskilt viktig för företag som utvecklar kundanpassade robotar, lättviktsmanipulatorer, medicinska robotar, forskningsplattformar och nya robotarkitekturer. Dessa applikationer har ofta begränsade tekniska resurser och har inte råd att omdesigna hela den gemensamma arkitekturen från grunden.

HONPINEs integrerade kopplingslösningar är utformade kring detta krav. Beroende på applikationen kan ingenjörer utvärdera harmoniska kopplingsmoduler med olika kombinationer av motor-, transmissions-, pulsgivare-, driv-, broms-, momentavkännings- och kommunikationsfunktioner.

Detta ger ett alternativ när en konventionell arkitektur med växellåda och servomotor för RV blir för stor, tung eller komplicerad för målroboten.

Varför lätta robotapplikationer kan behöva en annan gemensam arkitektur?

Vikt blir allt viktigare i takt med att robotar blir mindre, mer mobila och mer människoorienterade.

Att minska massan på en led minskar inte bara vikten på själva leden. Det kan också minska belastningen som bärs av lederna uppströms.

Detta skapar en kaskadeffekt i robotdesign.

Till exempel kan en minskning av vikten på en handledsled minska armbågsledens nyttolast. Att minska armbågsledens massa kan sedan minska det erforderliga vridmomentet för axelleden. Följaktligen kan en lätt ledstruktur påverka storleken på hela robotarmen.

Detta är en anledning till att det inte alltid är en effektiv lösning att bara byta ut varje robotled mot en stor husbilsväxellåda.

För lätta eller kompakta robotar kan en integrerad harmonisk robotledmotor kombinera hög momenttäthet med en mer kompakt mekanisk struktur. HONPINEs TCHL-serie fokuserar till exempel på applikationer där ledvolym och vikt är starkt begränsade, samtidigt som kraftåterkoppling och integrerad kablage också är viktiga.

Funktionen för avkänning av utgående vridmoment är särskilt värdefull när roboten behöver kraftkontroll snarare än enbart positionskontroll.

Momentavkänning ger robotleder ytterligare ett lager av intelligens

Traditionella robotleder fokuserar främst på positions- och hastighetsåterkoppling. Många nya robotapplikationer kräver dock att roboten förstår hur mycket kraft som appliceras på omgivningen.

Detta är viktigt inom kollaborativa robotar, medicinska robotar, kraftstyrd montering, polering, ytinspektion och många framväxande tillämpningar inom kroppslig intelligens.

En integrerad momentsensor gör det möjligt för styrenheten att få information om fogens faktiska belastningstillstånd. I kombination med positionsåterkoppling kan roboten implementera mer avancerade kraft-positionsstyrningsstrategier.

Detta förändrar ledens roll från en enkel rörelseöverföringskomponent till en avkännings- och manövreringsplattform.

HONPINEs harmoniska fogmodul TCHL integrerar momentsensorn i fogarkitekturen samtidigt som den integrerar kablar och kontakter. Denna metod är särskilt användbar när ingenjörer behöver lägga till kraftåterkoppling utan att avsevärt öka fogens yttermått.

För robottillverkare kan detta eliminera en del av det mekaniska och elektriska integrationsarbete som normalt krävs vid installation av en extern momentsensor.

Dubbla kodare kan förbättra noggrannheten i robotledsåterkoppling

Givararkitektur är en annan viktig faktor när man jämför konventionella växellådsbaserade leder med integrerade robotledsmotorer.

En enda pulsgivare placerad på motorsidan mäter primärt motorrotation. Styrenheten uppskattar sedan utgångspositionen enligt utväxlingsförhållandet.

Det faktiska utgångsläget kan dock påverkas av transmissionselasticitet, vridningsdeformation, monteringsfel och andra mekaniska faktorer.

En konfiguration med dubbla pulsgivare ger återkoppling på både motorsidan och utgångssidan. Motorsidans pulsgivare kan ge höghastighetsåterkoppling av rotorns position, medan utgångssidans pulsgivare direkt mäter den faktiska ledens utgångsposition.

Skillnaden mellan dessa två signaler ger ytterligare information om det mekaniska transmissionstillståndet.

För högprecisionsrobotapplikationer kan denna arkitektur bidra till att förbättra positionskontrollen och kompensera för transmissionsrelaterade fel.

Det är också viktigt att klargöra ett vanligt missförstånd inom branschen: en harmonisk reducerare bör inte bara beskrivas som att den har "noll glapp". Inom praktisk ingenjörskonst är harmoniska transmissioner konstruerade för extremt lågt glapp, ofta närmande till noll under specificerade förhållanden, men det faktiska transmissionsbeteendet kan fortfarande påverkas av elastisk deformation, tillverkningstoleranser, förspänning, lastriktning, temperatur och driftsförhållanden.

Att bara annonsera "noll motreaktion" beskriver därför inte helt och hållet positioneringsbeteendet hos en riktig robotled.

En mer meningsfull ingenjörsfråga är hur noggrant hela fogen kan mäta och styra utgångspositionen under faktiska belastningsförhållanden.

Det är här dubbla kodare och återkoppling på utgångssidan blir värdefulla.

Hur man väljer mellan en husbilsväxellåda och en integrerad robotledsmotor?

Rätt val beror på robotens arkitektur och prioriteringar.

För en stor industrirobot som transporterar betydande nyttolaster, särskilt vid svetsning, palletering, bearbetning, gjutning eller materialhantering, kan den höga styvheten och lastkapaciteten hos en RV-växellåda göra den till en lämplig transmissionslösning.

För en kompakt robotarm där vikt, installationsutrymme, kabeldragning och integrationstid är stora begränsningar kan en integrerad robotledmotor ge en mer effektiv lösning.

För tillämpningar som kräver kraftinteraktion, såsom samarbetsinriktad manipulation, medicinsk robotik, polering eller avancerad montering, kan en integrerad koppling med en utgående momentsensor vara mer lämplig än en konventionell kombination av motor och reducerare.

För applikationer som kräver högprecisionspositionering av utgången kan en arkitektur med två pulsgivare ge återkoppling närmare den faktiska mekaniska utgången.

Den viktiga poängen är att det inte finns någon universellt överlägsen växellåda eller ledmodul. Den bästa lösningen är den som matchar de mekaniska och styrande kraven för den specifika roboten.

HONPINE erbjuder flera led- och transmissionslösningar för olika robotarkitekturer

I takt med att robotarkitekturer blir mer mångsidiga kan en enda transmissionsteknik inte effektivt täcka alla applikationer.

HONPINE utvecklar flera rörelsekontrolllösningar, inklusive husbilsväxellådor, harmoniska reducerare, planetariska reducerare, harmoniska robotledsmotorer, integrerade harmoniska ledmoduler och planetariska ledmoduler.

Detta gör det möjligt för robottillverkare att utvärdera transmissionsarkitekturen enligt de faktiska kraven för varje robotaxel snarare än att tvinga varje led att använda samma teknik.

För industriella robotapplikationer med hög belastning kan en RV-växellåda ge den mekaniska styvhet och lastkapacitet som krävs av krävande driftsförhållanden.

För kompakta precisionsfogar kan harmonisk transmission erbjuda en kombination av högt reduktionsförhållande, kompakta dimensioner, lågt glapp och hög momenttäthet.

För tillämpningar där integration är viktigare kan en integrerad robotledmotor kombinera motor-, reducer-, kodare- och drivfunktionerna till en mer kompakt lösning.

För applikationer som kräver kraftinteraktion och avancerad styrning kan en ledmodul med integrerad momentavkänning ytterligare minska komplexiteten i systemintegrationen.

HONPINE kan därför stödja olika steg i robotutvecklingen, från konventionella växellådsbaserade robotarkitekturer till högintegrerade nästa generations robotfogar.

Framtiden för robotfogdesign handlar inte om en "bästa" reducerare

Utvecklingen av robotteknik skapar alltmer olika krav på gemensamma transmissioner.

Tunga industrirobotar prioriterar lastkapacitet och styvhet. Lätta samarbetande robotar prioriterar massa och dynamisk respons. Medicinska robotar kräver kompakthet, precision och säkerhet. Humanoida robotar kräver hög momentdensitet, låg tröghet, integrerad avkänning och effektivt energiutnyttjande. Anpassad automationsutrustning kan kräva ovanliga monteringsstrukturer, speciella kommunikationsgränssnitt eller specifika miljöanpassningar.

Dessa krav kan inte alltid uppfyllas av en enda överföringsarkitektur.

Det mer praktiska tillvägagångssättet är att bygga en portfölj av robotfoglösningar och välja lämplig arkitektur enligt de mekaniska kraven för varje fog.

En RV-växellåda är fortfarande en viktig lösning för robotapplikationer med hög belastning och hög styvhet. Harmonisk transmission är fortfarande mycket attraktiv för kompakta precisionsfogar. Integrerade robotledmotorer tar nästa steg genom att kombinera transmissions-, motor-, avkännings-, återkopplings- och styrfunktioner till en mer komplett ledenhet.

För robottillverkare innebär detta att frågan gradvis förändras från "Vilken växellåda ska vi köpa?" till "Vilken ledarkitektur löser bäst kraven för den här roboten?"

Det skiftet är särskilt viktigt för företag som utvecklar nya robotplattformar.

Slutsats: Välj den kompletta kopplingslösningen, inte bara växellådan

En RV-växellåda bör utvärderas utifrån robotens faktiska arbetsförhållanden, inklusive nyttolast, ledmoment, hastighet, acceleration, externa krafter, arbetscykel, positioneringskrav, strukturell styvhet och förväntad livslängd.

För industrirobotar med hög belastning kan RV-växellådor ge den styvhet och lastkapacitet som krävs för krävande applikationer. För lätta och kompakta robotsystem kan harmonisk transmission och integrerade robotledsmotorer ge en bättre balans mellan momenttäthet, vikt, precision och integration.

När återkoppling, kraftavkänning, integrerad kommunikation, bromsning och drivelektronik blir viktiga, kan en integrerad ledmodul lösa problem som inte kan åtgärdas genom att bara välja en annan växellåda.

Det är därför HONPINE inte fokuserar på en enda transmissionsarkitektur. Genom att kombinera RV-växellådor, harmoniska reducerare, planetreducerare, harmoniska ledmoduler och planetledmoduler kan HONPINE hjälpa robottillverkare att utvärdera den kompletta transmissions- och ledarkitekturen enligt deras faktiska applikationskrav.

Målet är inte att välja den kraftfullaste växellådan. Målet är att välja den ledlösning som gör att hela roboten presterar bättre.
