10 utmaningar och lösningar för robotledsmoduler för lätta robotar och robotar för specialändamål

Utvecklingen av robotteknik går bortom konventionella industriella robotarkitekturer. Humanoida robotar, kollaborativa robotar, lätta robotarmar, medicinska robotar, mobila manipulatorer och specialiserade robotsystem skapar alltmer krävande krav på robotleder.

I dessa tillämpningar handlar valet av en robotkopplingsmodul inte bara om att jämföra nominellt vridmoment eller reduktionsförhållande. Ingenjörer måste beakta hur kopplingen kommer att påverka hela roboten, inklusive totalvikt, mekanisk struktur, dynamisk respons, kabeldragning, avkänning, styrning, säkerhet och installationsutrymme.

En lättviktig robothandled kan kräva extremt låg massa och tröghet, medan en axelled kan behöva högt vridmoment och styvhet. En kraftstyrd robot kan kräva integrerad momentavkänning, medan en vertikal led kan kräva en broms. En specialanpassad robotarm kan ha en unik mekanisk struktur som kräver flexibel montering och intern kabeldragning.

Dessa krav kan göra det svårt att integrera konventionella motor-och-reducer-kombinationer.

Utmaningen är därför inte bara att hitta en motor eller harmonisk reducerare med lämpliga specifikationer. Den verkliga utmaningen är att hitta en robotkopplingsarkitektur som löser de mekaniska, sensoriska, styr- och integrationskraven för det kompletta robotsystemet.

Den här artikeln diskuterar 10 vanliga utmaningar med robotkopplingsmoduler och de tekniska lösningar som kan hjälpa utvecklare att bygga lättare, mer kompakta, precisa och applikationsspecifika robotar.

1. Hur kan robotleder göras lättare utan att offra vridmomentet?

Vikt är en av de viktigaste faktorerna vid design av lättviktsrobotar. Detta gäller särskilt för humanoida robotar, kollaborativa robotar, lättviktsrobotarmar och mobila manipulatorer.

Effekten av ledvikten sträcker sig långt bortom själva leden. När en handled blir tyngre måste armbågen generera mer vridmoment för att röra den. Den ökade armbågsbelastningen kan sedan påverka axeln. Som ett resultat kan en liten ökning av ledvikten skapa en större ökning av det erforderliga vridmomentet för robotens uppströms leder.

Det är därför fogvikt bör beaktas på systemnivå snarare än enbart som en individuell komponentspecifikation.

Samtidigt får viktminskning inte ske på bekostnad av vridmoment, styvhet, precision eller tillförlitlighet. Att helt enkelt välja en mindre motor kan minska vikten men kan också minska robotens lastkapacitet och dynamiska prestanda.

Lösning: Förbättra fogintegration och momentdensitet

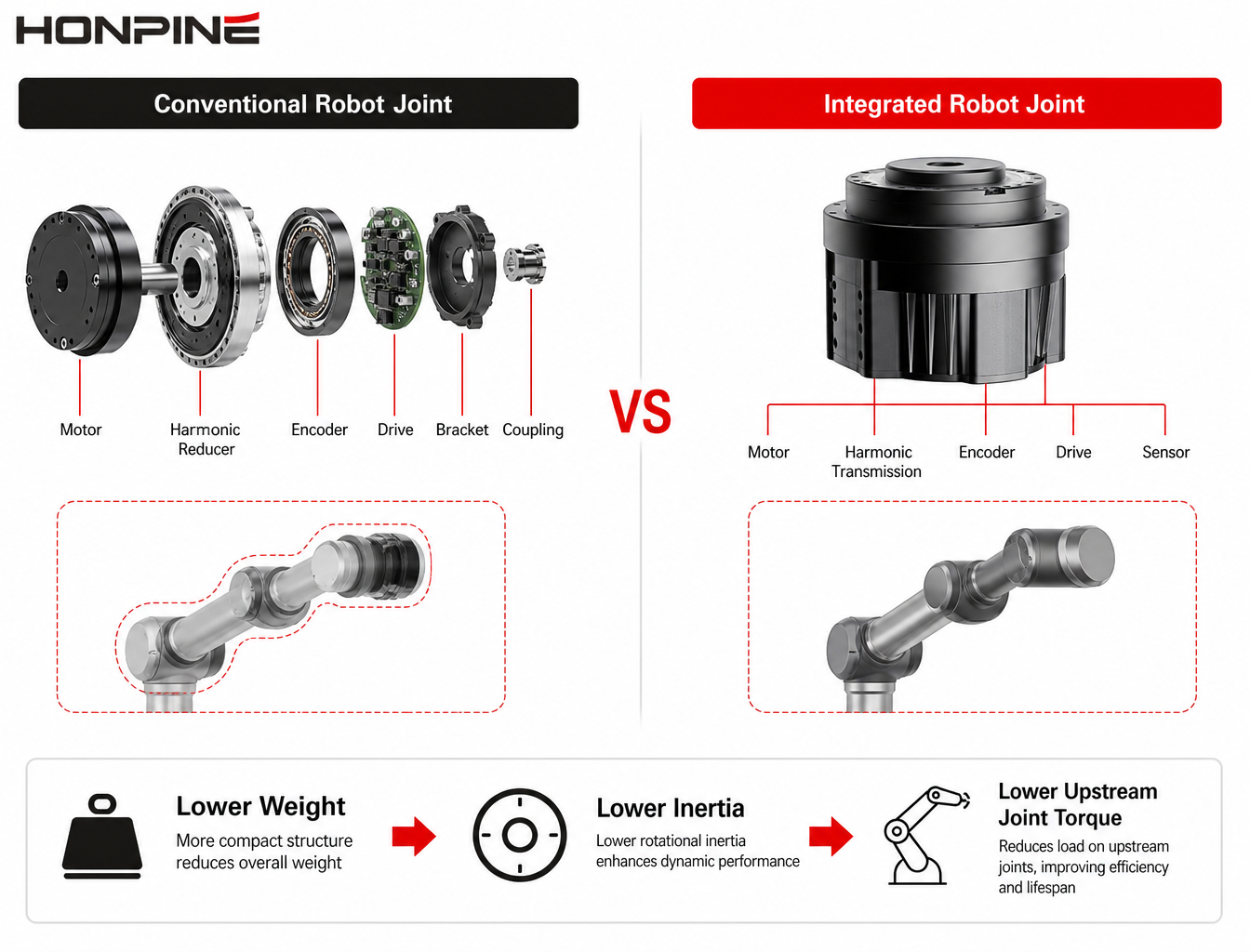

En konventionell robotkoppling kan kräva en motor, harmonisk reducerare, pulsgivare, drivning, broms, sensor, kontakt och stödjande mekanisk struktur. När dessa komponenter konstrueras oberoende av varandra kan de extra höljena, fästena, kopplingarna och gränssnitten öka både vikt och installationsutrymme.

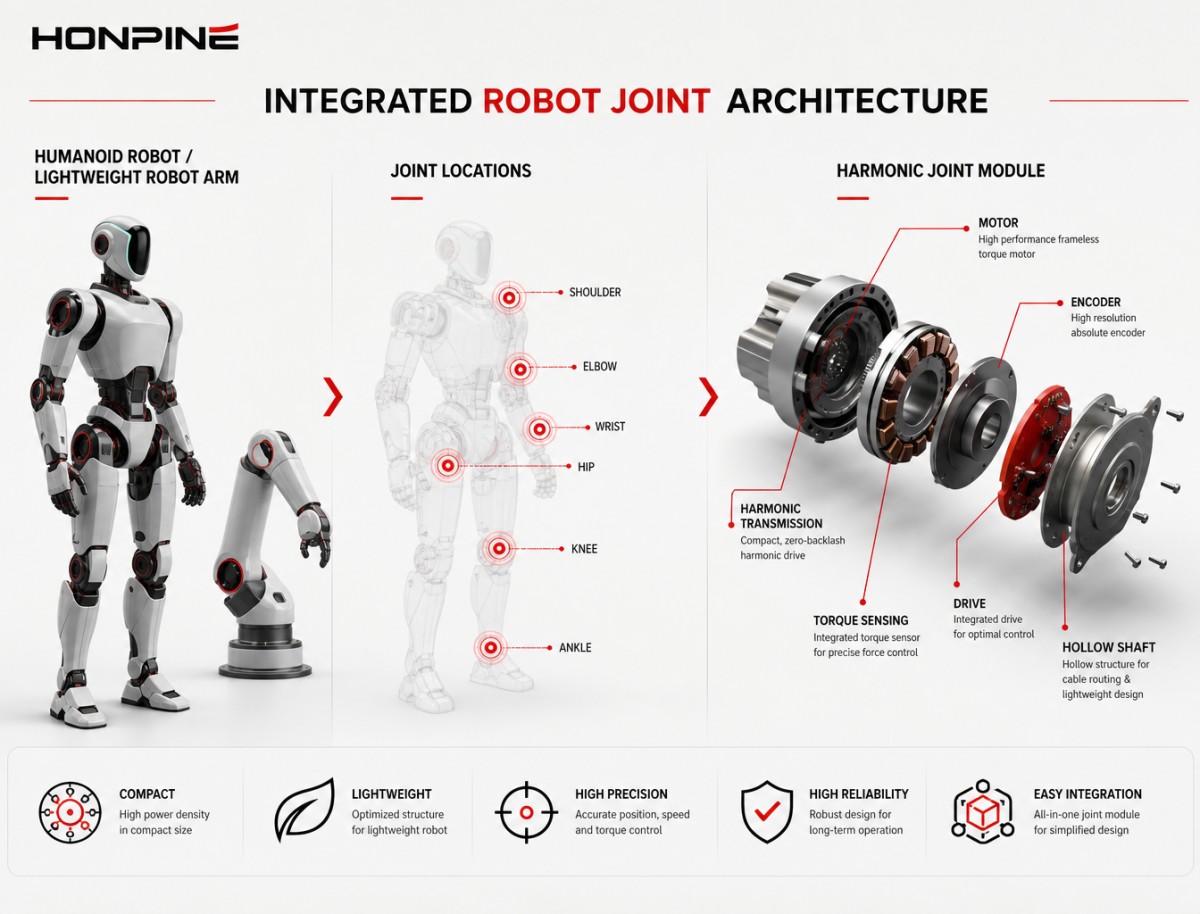

En integrerad robotkopplingsmodul har ett annorlunda tillvägagångssätt genom att kombinera nyckelfunktioner i en enda optimerad enhet. Detta kan minska onödiga mekaniska gränssnitt samtidigt som det ökar kopplingens effektiva momenttäthet.

För lätta robotsystem kan denna metod vara mer effektiv än att bara minska storleken på enskilda komponenter.

TCHL Harmonic Joint Module är utformad för applikationer där låg vikt och kompakta dimensioner är viktiga. Dess integrerade arkitektur kombinerar harmonisk transmission, motor, återkoppling och andra funktionella element i en kompakt ledstruktur, vilket hjälper ingenjörer att minska den mekaniska belastningen på resten av roboten.

2. Hur kan fler funktioner integreras i begränsat ledyta?

Moderna robotleder behöver i allt högre grad utföra flera funktioner inom ett mycket litet utrymme. Förutom att generera rörelse kan en led behöva positionsåterkoppling, momentavkänning, drivelektronik, kommunikationsgränssnitt, bromsning och elektriska anslutningar.

Detta blir särskilt utmanande i humanoida handleder, kompakta robotarmar, fingerfärdiga robotsystem, medicinska robotar och andra specialmaskiner. Det tillgängliga installationsutrymmet kan redan vara upptaget av strukturella komponenter, lager, kablar, sensorer eller andra mekanismer.

Att lägga till varje funktion som en oberoende komponent kan öka diametern eller den axiella längden på fogen. Det kan också skapa fler mekaniska och elektriska gränssnitt som behöver designas och testas.

Lösning: Behandla leden som ett komplett funktionellt delsystem

Istället för att designa motor, reducerare, kodare, drivsystem och sensorsystem oberoende av varandra kan ingenjörer behandla hela leden som ett funktionellt delsystem.

Detta gör att flera funktioner kan beaktas tillsammans under mekanisk och elektrisk design. Målet är inte bara att göra varje enskild komponent mindre. Målet är att minska det totala fotavtrycket för hela leden samtidigt som den prestanda som roboten kräver bibehålls.

Denna metod kan också minska utvecklingskomplexiteten. Robottillverkare kan fokusera mer av sina tekniska resurser på sina egna konkurrenskraftiga teknologier, såsom robotmekanik, rörelseplanering, perception, AI, sluteffektorer och applikationsprogramvara.

För ett företag som utvecklar en ny robotplattform kan en integrerad koppling därför bli en teknisk genväg utan att kompromissa med funktionaliteten.

3. Hur kan intern kabeldragning uppnås i kompakta robotar?

Kabelhantering blir allt svårare i takt med att robotsystem blir mindre och mer artikulerade.

En fleraxlig robot kan kräva strömkablar, kodarkablar, kommunikationsledningar, sensoranslutningar och pneumatiska rör. Om dessa kablar dras externt kan de störa fogarnas rörelse, öka storleken på den mekaniska strukturen och skapa ytterligare underhållskrav.

Problemet blir ännu viktigare i humanoida robotar och specialanpassade robotarmar, där leder kan behöva rotera över ett stort område samtidigt som en ren och kompakt mekanisk struktur bibehålls.

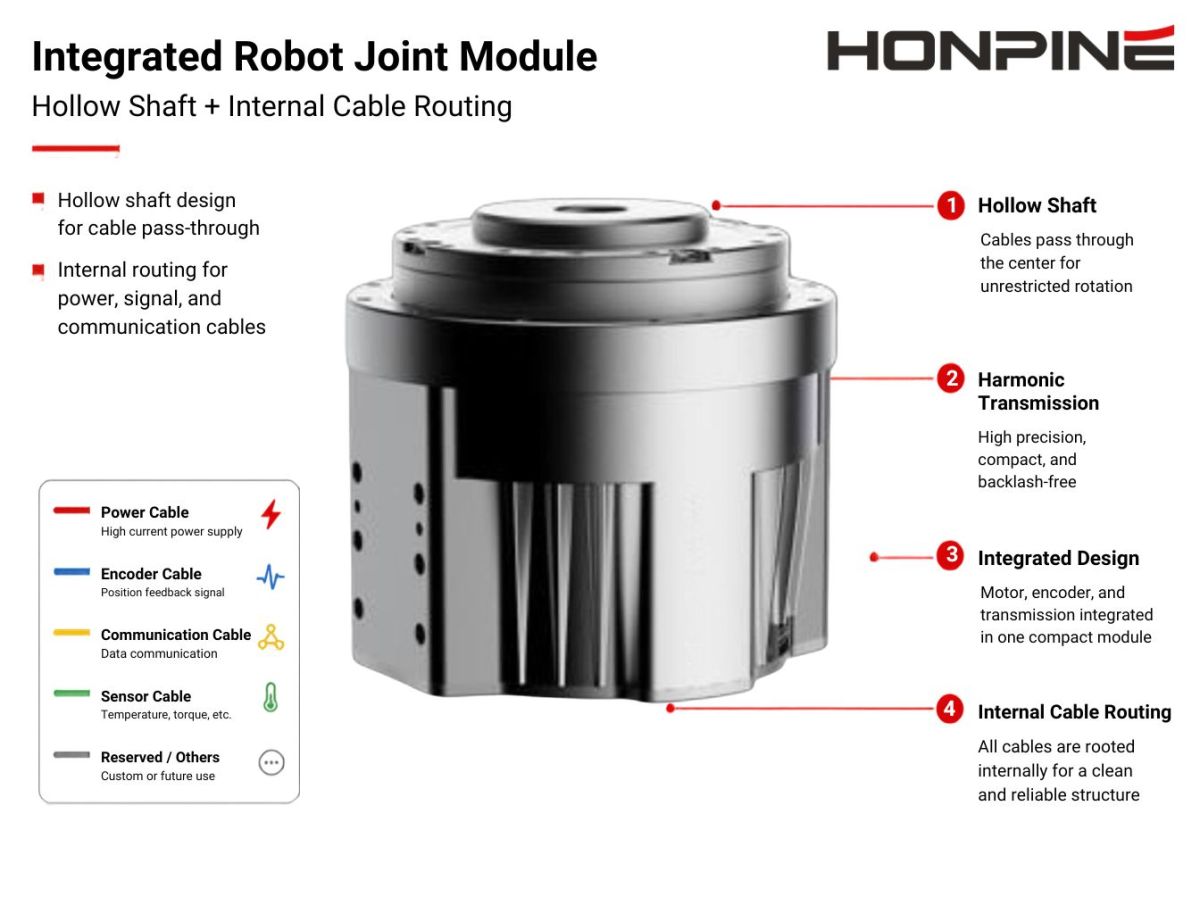

Lösning: Använd hålaxelfogsarkitektur

En ihålig robotkoppling ger invändigt utrymme för kablar, rör och andra funktionella anslutningar. Istället för att dra dessa komponenter runt utsidan av kopplingen kan ingenjörer integrera dem i den mekaniska arkitekturen.

Detta kan förenkla den omgivande robotstrukturen och minska kabelexponeringen. Det kan också hjälpa ingenjörer att skapa renare dragningsvägar mellan intilliggande skarvar.

För kompakta robothandleder, medicinska manipulatorer, lätta robotarmar och specialiserad automationsutrustning kan hålaxelarkitektur därför vara en viktig designövervägande vid val av ledmodul.

Den viktigaste frågan är inte bara om ställdonet kan generera det erforderliga vridmomentet. Ingenjörer bör också fråga sig om leden kan integreras fysiskt i roboten utan att skapa ytterligare problem med kabelhanteringen.

4. Hur kan robotar få korrekt momentåterkoppling?

Positionsåterkoppling är tillräcklig för många konventionella rörelsestyrningsapplikationer. Robotar måste dock i allt högre grad fysiskt interagera med sin omgivning.

En robot som utför precisionsinsättning behöver kunna detektera kontakt. En poleringsrobot behöver kontrollera kontaktkraften. En samarbetande robot kan behöva detektera oväntade externa belastningar. En fingerfärdig robot kan behöva reglera kraften som appliceras på ett objekt.

I dessa tillämpningar räcker det inte att känna till ledens position. Styrsystemet behöver också information om det vridmoment som genereras vid leden.

Lösning: Integrera momentavkänning i leden

En integrerad momentsensor kan ge information om fogens faktiska belastningstillstånd och stödja sluten kraft- och positionskontroll.

Detta kan vara värdefullt för kraftstyrd montering, kollisionsdetektering, kontaktdetektering, efterlevnadskontroll, slipning, polering och interaktion mellan människa och robot.

Att lägga till en momentsensor som en oberoende extern komponent kan dock skapa ytterligare en designutmaning. Själva sensorn kräver utrymme, ökar vikten och introducerar ytterligare mekaniska och elektriska gränssnitt.

Det är här en integrerad lösning blir särskilt värdefull.

TCHL Harmonic Joint Module integrerar en kraft-/momentavkänningsfunktion på utgångssidan i ledarkitekturen. För kompakta robotar som kräver både låg vikt och kraftåterkoppling kan detta eliminera behovet av att lägga till en separat stor sensorenhet runt leden.

Resultatet är inte bara ytterligare avkänningskapacitet. Det är en mer kompakt väg mot kraftmedveten robotrörelse.

5. Hur kan momentavkänning läggas till utan att skarvstorleken ökas avsevärt?

Momentavkänning kan förbättra robotinteraktionen, men det kan också medföra en svår avvägning mellan avkänningskapacitet och mekanisk kompakthet.

En separat momentsensor kan kräva ytterligare monteringsutrymme mellan reduceraren och robotens utgångsstruktur. Det kan också öka ledens vikt och introducera ytterligare kontakter och kablar.

För stora industrirobotar kan dessa faktorer vara hanterbara. För en lätt handled, en humanoid hand eller en kompakt robotarm kan de ha en mycket större inverkan.

Lösning: Kombinera transmission och momentmätning

Genom att integrera momentavkänning i ledens arkitektur kan avkänningsfunktionen bli en del av ställdonet snarare än en annan extern komponent.

Detta är särskilt användbart när roboten behöver en kombination av låg vikt, kompakta dimensioner och kraftåterkoppling.

TCHL Harmonic Joint Module är ett exempel på denna metod. Genom att kombinera harmonisk överföring med integrerad momentavkänning kan ingenjörer betrakta aktivering, överföring och kraftåterkoppling som en enda lösning på lednivå.

Detta kan vara särskilt värdefullt för lätta humanoida robotar, kollaborativa robotar, medicinska manipulatorer och specialiserade robotarmar där tillägg av ytterligare en komponent kan äventyra den ursprungliga mekaniska designen.

6. Bör varje led på en robot använda samma ställdon?

Att använda samma ställdonskonfiguration för en hel robot kan förenkla upphandling och mekanisk utveckling. Det leder dock inte nödvändigtvis till den bäst presterande roboten.

Olika leder utför olika funktioner.

En axelled kan kräva högt vridmoment och styvhet. En armbåge kan behöva en balans mellan vridmoment och dynamisk respons. En handled kan prioritera låg vikt och låg tröghet. En vertikal led kan kräva en broms, medan en kraftkänslig led kan kräva integrerad momentåterkoppling.

Att försöka använda ett ställdon för varje led kan därför skapa onödiga kompromisser.

Lösning: Matcha ledens arkitektur med ledens funktion

En bättre metod är att klassificera leder efter deras faktiska driftskrav.

Högbelastade förband bör prioritera momentkapacitet, styvhet, termisk prestanda och tillförlitlighet. Lätta förband bör prioritera massa, tröghet, kompakthet och dynamisk respons. Precisionsförband kräver noggrann transmission och högkvalitativ återkoppling. Kraftstyrda förband kräver tillförlitlig momentmätning och styrintegration. Säkerhetskritiska vertikala förband kan kräva bromsning och ytterligare skyddsfunktioner.

Det är därför robottillverkare kan behöva mer än en typ av ledmodul inom samma robotplattform.

HONPINEs HPJM-PRO-, TCHL- och HAG-plattformar kan utvärderas utifrån olika kombinationer av vridmoment, storlek, vikt, återkoppling, kontroll och säkerhetskrav snarare än att behandla en enda koppling som en universallösning.

7. Hur kan specialanpassade robotarmar anpassas till icke-standardiserade installationskrav?

Inte alla robotsystem följer den mekaniska arkitekturen hos en konventionell sexaxlig industrirobot.

Specialrobotarmar, medicinska manipulatorer, forskningsplattformar, humanoida robotar och anpassad automationsutrustning kan ha mycket olika mekaniska strukturer. Ställdonet kan behöva installeras från en viss riktning eller integreras i en ovanligt formad led.

Ett konventionellt ställdon med endast en monteringskonfiguration kan tvinga ingenjörer att lägga till fästen eller omforma den omgivande strukturen. Detta kan öka vikten, minska styvheten, förbruka värdefullt installationsutrymme och komplicera monteringen.

Lösning: Välj en koppling med flexibla mekaniska gränssnitt

En robotled bör anpassa sig till robotens arkitektur snarare än att tvinga roboten att anpassa sig till ställdonet.

Flera monteringskonfigurationer kan ge större frihet vid mekanisk design. Detta är särskilt användbart när roboten har begränsat installationsutrymme eller en okonventionell fogstruktur.

TCHL Harmonic Joint Module stöder flera anslutningskonfigurationer, vilket gör det möjligt för ingenjörer att utvärdera ställdonet som en del av den kompletta mekaniska strukturen. För specialrobotar kan denna flexibilitet vara lika viktig som vridmoment och precision eftersom den kan minska mängden ytterligare mekanisk struktur som krävs runt leden.

8. Hur kan robottillverkare minska komplexiteten vid gemensam integration?

Att utveckla en robotled från enskilda komponenter kräver betydande ingenjörsarbete.

Motorn måste matchas med den harmoniska reduceraren. Kodaren måste integreras med styrsystemet. Frekvensomriktaren måste kommunicera med robotstyrenheten. Kablar och kontakter måste dras genom den mekaniska strukturen. Bromsar och sensorer kan också behöva separata styr- och strömgränssnitt.

Varje ytterligare komponent skapar ett annat gränssnitt.

Varje gränssnitt behöver testas.

För företag som utvecklar en ny robotplattform kan detta kräva avsevärda tekniska resurser innan den faktiska robotapplikationen ens har validerats.

Lösning: Använd en integrerad robotledmodul

En integrerad ledmodul kombinerar flera funktioner i ett standardiserat delsystem.

Detta kan förenkla mekanisk integration, elektrisk ledningsdragning, kommunikation, felsökning, underhåll och systemvalidering.

Ännu viktigare är att det gör det möjligt för robottillverkare att koncentrera sig på sina egna expertområden.

En utvecklare av humanoida robotar kan fokusera på AI, perception, rörelseplanering och fingerfärdig manipulation. Ett företag inom industriell automation kan fokusera på produktionsprocesser och maskinarkitektur. Ett företag inom medicinsk robotik kan fokusera på precisionsrörelser och kliniska krav.

Ledmodulen blir en möjliggörande teknik snarare än ytterligare ett delsystem som robottillverkaren måste utveckla från grunden.

9. Hur kan en robotled fungera med olika styrarkitekturer?

En robotled är inte en oberoende komponent. Den är en del av robotens kompletta rörelsestyrningssystem.

Kommunikationsprotokollet, pulsgivarens återkoppling, styrlägen, digitala gränssnitt och säkerhetsfunktioner måste alla fungera med robotstyrenheten.

Beroende på tillämpningen kan en robot använda kommunikationsarkitekturer som CAN, CANopen, EtherCAT, CAN-FD eller andra. Rätt val beror på styrsystemet, synkroniseringskraven och robotens övergripande arkitektur.

Lösning: Utvärdera led- och styrsystemet tillsammans

Innan en gemensam modul väljs bör ingenjörer definiera den erforderliga styrarkitekturen.

Viktiga överväganden inkluderar kommunikationsprotokoll, pulsgivaråterkoppling, positions- och hastighetskontroll, momentkontroll, synkronisering, digital I/O, säkerhetsfunktioner och regulatorkompatibilitet.

En integrerad robotled med lämplig kommunikations- och feedbackarkitektur kan minska gränssnittsutveckling och förenkla synkronisering med flera axlar.

För robottillverkare kan detta vara särskilt viktigt när dussintals leder behöver kommunicera tillförlitligt med den centrala styrenheten.

Målet bör inte vara att välja en led med flest kommunikationsalternativ. Istället bör leden tillhandahålla de gränssnitt och styrfunktioner som krävs av den faktiska roboten.

10. Vad ska ingenjörer göra när standardmotorer och reduktionsväxlar inte kan uppfylla hela kravet?

Många robotutvecklingsprojekt når så småningom en punkt där enskilda komponenter verkar lämpliga men den kompletta kombinationen fungerar inte.

En motor kan ge tillräckligt med vridmoment men ta upp för mycket plats. En harmonisk reducerare kan ge den precision som krävs men kräva ytterligare komponenter för att bli en komplett koppling. En separat momentsensor kan ge den återkoppling som krävs men göra kopplingen för tung. Ett ställdon kan passa mekaniskt men sakna den kommunikationsarkitektur som krävs av robotstyrenheten.

I dessa fall är problemet inte nödvändigtvis prestandan hos en enskild komponent.

Problemet är att den kompletta ställdonsarkitekturen inte matchar roboten.

Lösning: Börja med applikationen, inte produktkatalogen

Innan man väljer en robotkopplingsmodul bör ingenjörer definiera vad kopplingen faktiskt behöver åstadkomma.

Vridmoment och hastighet avgör de grundläggande manövreringskraven, medan vikt och installationsmått avgör om leden fysiskt kan passa in i roboten. Noggrannhet och styvhet påverkar rörelseprestanda, medan kodare och momentåterkoppling avgör vilken information styrenheten kan erhålla.

Kommunikationsarkitekturen avgör hur leden integreras med robotstyrenheten. Monteringskonfiguration och hålaxeldesign påverkar mekanisk integration och kabeldragning. Broms- och säkerhetsfunktioner blir särskilt viktiga för vertikala eller kollaborativa applikationer.

Miljöförhållanden bör också beaktas, särskilt för robotar som arbetar i krävande industriella miljöer eller specialiserade tillämpningar.

När dessa krav har definierats kan förbandet väljas baserat på den fullständiga applikationen snarare än en enda specifikation, såsom nominellt vridmoment.

En praktisk process för val av robotledmodul

Valet av en robotkopplingsmodul bör helst börja under det tidiga mekaniska arkitekturstadiet.

Beräkna först den faktiska ledbelastningen. Statisk nyttolast ensam är inte tillräckligt. Acceleration, retardation, robotens position, tröghet, externa krafter, nödstopp och potentiella stötbelastningar kan alla påverka det erforderliga kontinuerliga och maximala vridmomentet.

Bestäm sedan tillgängligt installationsutrymme. Maximal diameter, axiell längd, ledvikt, krav på hålaxel och monteringskonfiguration bör definieras innan olika ställdonslösningar jämförs.

Återkopplingskrav bör sedan fastställas. En konventionell positioneringsaxel kan endast kräva högupplöst positionsåterkoppling, medan en robot som utför fysisk interaktion kan kräva integrerad momentavkänning.

Styrarkitekturen bör också beaktas tidigt. Kommunikationsprotokoll, styrenhetskompatibilitet, pulsgivarens återkoppling, styrlägen och säkerhetsfunktioner kan direkt påverka förbandets lämplighet.

Slutligen, utvärdera den valda kopplingen på systemnivå. En koppling som ser utmärkt ut i ett specifikationsblad kan fortfarande vara olämplig om den ökar robotens totala vikt, komplicerar kabeldragningen, minskar tillgängligt utrymme eller kräver större mekanisk omkonstruktion.

Vilka robotapplikationer gynnas mest av integrerade ledlösningar?

Integrerade robotkopplingsmoduler är särskilt värdefulla när flera tekniska begränsningar finns samtidigt.

Humanoida robotar

Humanoida robotar kräver en svår kombination av låg vikt, hög momenttäthet, kompakta dimensioner, dynamisk respons, exakt återkoppling och alltmer sofistikerad fysisk interaktion. Olika leder kan också ha mycket olika krav, vilket gör en flexibel ledplattform viktig vid utveckling av robotarkitektur.

Lätta samarbetsrobotar

Samarbetande robotar behöver balansera nyttolast, vikt, säkerhet, precision och dynamisk respons. En integrerad led kan minska mekanisk och elektrisk komplexitet samtidigt som den ger den feedback och kommunikationsfunktioner som styrsystemet behöver.

Specialändamålsrobotarmar

Specialrobotarmar har ofta mekaniska strukturer som skiljer sig avsevärt från konventionella industrirobotar. De kan kräva ovanliga monteringskonfigurationer, intern kabeldragning, integrerad momentavkänning, kompakta dimensioner eller anpassade gränssnitt.

För dessa system kan mekanisk flexibilitet och systemintegration vara viktigare än att bara välja ställdonet med högst vridmoment.

Medicinska och precisionsrobotar

Medicinska robotar och precisionsautomationsutrustning kräver ofta kompakta dimensioner, smidig rörelse, noggrann återkoppling och hög mekanisk precision. I dessa tillämpningar måste leden betraktas som en del av det kompletta precisionsrörelsesystemet snarare än som en isolerad motor-reducer-kombination.

Industriell automation och specialutrustning

Robotledsteknik är även relevant utanför traditionella robotarmar. Halvledarutrustning, optisk utrustning, automatiserade inspektionssystem, precisionspositioneringsmekanismer och andra specialiserade maskiner kan kräva kompakt roterande manövrering med hög precision, kontrollerad rörelse och flexibel integration.

Hur HONPINE närmar sig robotfoglösningar?

Olika robotsystem kräver olika kombinationer av prestanda.

En lätt handled kräver inte nödvändigtvis samma ställdon som en tung axelled. En kraftstyrd led behöver inte nödvändigtvis samma konfiguration som en konventionell positioneringsaxel. En vertikal led kan kräva en broms, medan en kompakt robot kan prioritera låg vikt och intern kabeldragning.

Av denna anledning använder HONPINE robotledvalet baserat på applikationen snarare än att bara rekommendera ett standardställdon.

TCHL Harmonic Joint Module är särskilt lämplig när projektet lägger stor vikt vid lättviktskonstruktion, kompakt integration, flexibel montering, intern kabeldragning och integrerad momentavkänning.

För applikationer som kräver bredare momenttäckning, hög dynamisk prestanda och en mycket integrerad konfiguration, erbjuder HPJM-PRO ytterligare en plattform för att utvärdera den erforderliga kombinationen av harmonisk transmission, motor, pulsgivare, drivning och valfria säkerhetsfunktioner.

För industrirobotar, kollaborativa robotar, humanoida robotar och precisionsautomationsutrustning som kräver olika kombinationer av vridmoment, styvhet, återkoppling, bromsning och kommunikation, erbjuder HAG-serien ytterligare ett alternativ för applikationsspecifikt ledval.

Syftet är inte att välja produkten med den högsta specifikationerna.

Syftet är att hitta den ledarkitektur som bäst passar roboten.

Från robotkopplingskomponenter till kompletta tekniska lösningar

Robotledstekniken går bortom den traditionella kombinationen av motor och reducerväxel.

Moderna robotsystem kräver i allt högre grad att leden integrerar manövrering, överföring, feedback, avkänning, styrning, kommunikation, kabelhantering och säkerhetsfunktioner i en kompakt mekanisk struktur.

Denna trend är särskilt viktig för humanoida robotar, lätta robotarmar, kollaborativa robotar, medicinska robotar, specialmanipulatorer och kompakta automationssystem.

För dessa tillämpningar bör ingenjörer inte bara fråga:

"Vilken robotled har det högsta vridmomentet?"

En bättre fråga är:

"Vilken robotledsarkitektur kan lösa vår robots mekaniska, sensoriska, styr- och integrationskrav?"

Denna förändring i perspektiv kan göra valet av led mer effektivt. Det gör det möjligt för ingenjörer att utvärdera ställdonet som en del av det kompletta robotsystemet och minska risken för dyr mekanisk omkonstruktion senare i utvecklingsprocessen.

Letar du efter rätt robotkopplingsmodul för din applikation?

Varje robotsystem har olika tekniska krav.

Lämplig koppling beror på förhållandet mellan vridmoment, hastighet, vikt, storlek, styvhet, noggrannhet, avkänning, kommunikation, installation, säkerhet och driftsmiljö.

HONPINE tillhandahåller flera harmoniska robotkopplingsplattformar och kan utvärdera dessa krav tillsammans när man väljer en lämplig lösning.

För lätta och kompakta robotsystem som kräver integrerad momentavkänning, flexibel installation och intern kabeldragning kan TCHL betraktas som en kompakt harmonisk kopplingslösning.

För applikationer som kräver högre prestanda och bredare momenttäckning tillhandahåller HPJM-PRO ytterligare en integrerad robotkopplingsplattform.

För industrirobotar, kollaborativa robotar, humanoida robotar och precisionsautomationsapplikationer med olika vridmoment, styvhet, återkoppling och säkerhetskrav kan HAG också utvärderas som en del av den övergripande ledarkitekturen.

Nyckeln är att välja led utifrån vad roboten behöver uppnå, snarare än att tvinga robotdesignen att anpassa sig till ett standardställdon.

Rätt robotledmodul är inte bara en komponent med högsta specifikation. Det är en lösning som passar hela roboten.
