Vridmomenttäthet i harmoniska ledmoduler: en viktig parameter för lätta robotarmar med begränsat utrymme

Introduktion

När ingenjörer väljer en robotled börjar de ofta med nominellt vridmoment, maximalt vridmoment, utväxlingsförhållande, glapp eller positionsnoggrannhet. Dessa parametrar är viktiga, men de förklarar inte alltid om ett ledställdon verkligen är lämpligt för en kompakt eller lätt robotarm.

För många robotsystem är den verkliga tekniska utmaningen att generera tillräckligt utgående vridmoment inom ett begränsat mekaniskt område och med så lite extra massa som möjligt.

Det är här momenttätheten blir en viktig parameter.

Momentdensitet beskriver hur mycket utgående vridmoment ett ledställdon kan generera i förhållande till sin massa eller fysiska volym. En harmonisk ledmodul med hög momentdensitet kan leverera ett betydande utgående vridmoment utan att kräva ett proportionellt större ställdon.

Denna egenskap är särskilt värdefull i applikationer där roboten har strikta begränsningar vad gäller ledstorlek, totalvikt, armlängd, nyttolast eller installationsutrymme.

Humanoida robotar och kollaborativa robotar är välkända exempel, men de är inte de enda tillämpningarna där momenttäthet spelar roll. Medicinska robotarmar, inspektionsmanipulatorer, flyg- och rymdmekanismer, undervattensrobotar, mobila manipulatorer, klätterrobotar och andra specialiserade robotarmar kan ställa ännu högre krav på förhållandet mellan vridmoment och vikt och vridmoment och volym hos deras leder.

För dessa system är frågan inte bara:

"Hur mycket vridmoment kan ställdonet producera?"

Det är:

"Hur mycket användbart utgående vridmoment kan ställdonet ge inom den tillgängliga storleks- och viktbudgeten?"

Vad är momenttäthet i en robotled?

Momenttäthet används generellt för att beskriva förhållandet mellan ett ställdons utgångsmoment och en av dess fysiska egenskaper, oftast massa eller volym.

Två vanliga sätt att utvärdera det är:

Massbaserad vridmomentdensitet

Momentdensitet = Utgående vridmoment / Ställdonets massa

Volymbaserad momenttäthet

Momentdensitet = Utgående vridmoment / Ställdonsvolym

Den lämpliga definitionen beror på tillämpningen.

För en mobil robot eller flyg- och rymdmanipulator kan vridmomentet per kilogram vara särskilt viktigt eftersom ställdonets massa direkt påverkar hela systemet.

För en robothandled, en kompakt inspektionsmekanism eller en medicinsk robotarm kan vridmoment per volymenhet vara lika viktigt eftersom det tillgängliga installationsutrymmet kan vara mycket begränsat.

Det är därför viktigt att skilja momenttäthet från nominellt vridmoment.

Två kopplingsmoduler kan ge samma utgångsmoment på 20 Nm, men om den ena väger betydligt mindre eller upptar en mycket mindre volym har de två lösningarna mycket olika tekniska värden.

Varför momenttätheten är viktigare än nominellt vridmoment i vissa robotarmar?

En robotled fungerar inte självständigt.

Massan och dimensionerna hos en led påverkar kraven på lederna som stöder den. Detta blir allt viktigare i takt med att robotarmen blir längre eller lättare.

Föreställ dig en fleraxlig robotarm som bär en nyttolast vid sin ändeffektor. De proximala lederna måste inte bara stödja nyttolasten utan även de distala länkarna, distala ledaktuatorerna, kablarna, sensorerna, strukturkomponenterna och de dynamiska belastningarna som genereras under acceleration och retardation.

Allt eftersom ställdonets massa ökar, kan även vridmomentkravet för uppströms lederna öka.

Detta skapar en kaskadeffekt:

Högre ställdonmassa → högre proximalt ledmomentkrav → större ställdon → högre armmassa → ytterligare ökning av erforderligt moment

En harmonisk kopplingsmodul med hög vridmomentdensitet kan bidra till att minska denna effekt.

Målet är inte bara att maximera vridmomentet i varje led. Istället är målet att uppnå den erforderliga ledprestanda samtidigt som massan och storleken på hela robotarmen kontrolleras.

Sambandet mellan ledmassa och robotarmens prestanda

Vikten av momenttäthet blir särskilt uppenbar i ledade robotarmar.

Vridmomentet som genereras av en last kan approximeras med:

T = F × L

där T är vridmomentet, F är den pålagda kraften och L är momentarmen.

Allt eftersom avståndet mellan lasten och fogen ökar, ökar det erforderliga vridmomentet.

Nyttolasten är dock bara en del av ekvationen. Själva armen har massa, och den massan producerar också gravitationsvridmoment.

För en robotarm med lång räckvidd kan även relativt små ökningar av massan av distala komponenter skapa ett betydande ytterligare vridmomentkrav vid de proximala lederna.

Det är därför lättviktskonstruktion inte bara handlar om att minska robotens vikt. Den kan påverka vridmomentkraven för hela den kinematiska kedjan.

Varför harmoniska kopplingsmoduler kan stödja hög momentdensitet?

En harmonisk kopplingsmodul kombinerar vanligtvis flera funktioner i en kompakt enhet, såsom servomotor, harmonisk reducerare, kodare, broms, drivelektronik, lager, hölje och återkopplings- eller kommunikationskomponenter.

Jämfört med en konventionell arkitektur bestående av separata komponenter kan en integrerad harmonisk kopplingsmodul minska dubbletter av höljen, kopplingar, monteringsgränssnitt och onödiga strukturella komponenter.

Själva den harmoniska överföringen är också väl lämpad för applikationer som kräver höga reduktionsförhållanden i ett kompakt paket.

En harmonisk reducerare kan ge höga reduktionsförhållanden, hög positioneringsnoggrannhet, lågt glapp, kompakta dimensioner och hög vridmomentkapacitet i förhållande till dess paketstorlek.

När dessa egenskaper kombineras med en lämpligt utformad motor och integrerad styrarkitektur kan det resulterande harmoniska ställdonet ge en kompakt lösning för robotfogar där utrymme och massa är viktiga designbegränsningar.

Momenttätheten bör dock inte utvärderas enbart från reduceraren.

För en komplett koppling bör ingenjörer beakta momenttätheten för hela ställdonets enhet, inklusive motor, reducerare, kodare, hus, lager, broms, drivdon och andra integrerade komponenter.

Momentdensitet kontra momentkapacitet: Varför skillnaden är viktig

Ett vanligt misstag vid val av ställdon är att endast jämföra nominellt vridmoment.

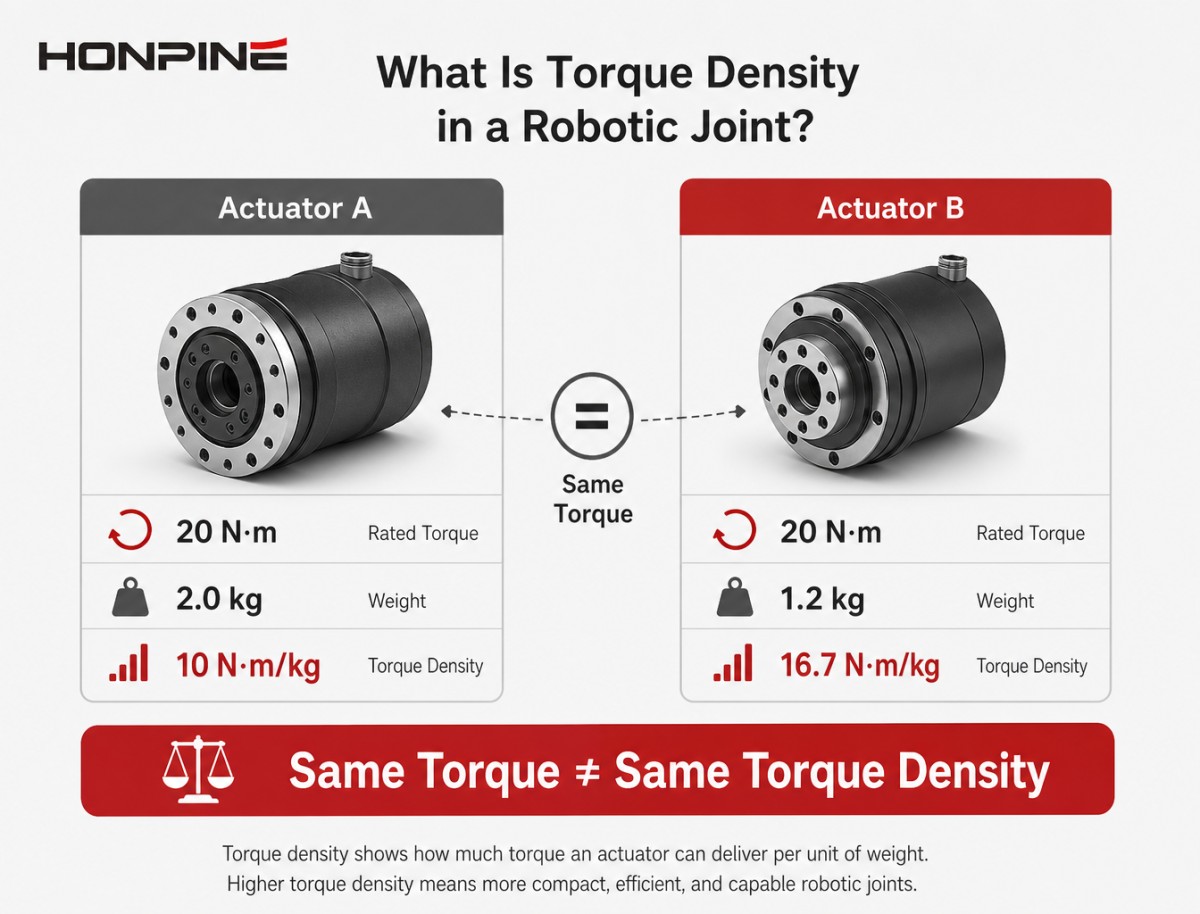

Betrakta två ledmoduler som båda ger ett utgående vridmoment på 20 N·m. Om ett ställdon väger 2 kg medan ett annat väger 1,2 kg, har de samma nominella vridmoment men betydligt olika vridmoment-till-vikt-förhållanden.

För en stationär industrirobot monterad på en stel bas är denna skillnad inte alltid kritisk.

För en lätt mobil manipulator kan dock en minskning av massan på varje led ha en mycket större inverkan på systemnivå.

Därför bör man vid val av ställdon beakta:

Nödvändigt vridmoment + ställdonets massa + ställdonets volym + arbetscykel + dynamisk prestanda + termisk kapacitet

snarare än enbart nominellt vridmoment.

Tillämpningar där hög momenttäthet blir särskilt viktig

Lätta robotarmar

Lätta robotarmar är utformade för att minska strukturell massa samtidigt som tillräcklig nyttolast och styvhet bibehålls.

Eftersom ställdonen är en del av den rörliga strukturen påverkar ledens massa direkt armens dynamiska krav.

Ett harmoniskt ställdon med hög vridmomentdensitet kan hjälpa konstruktörer att upprätthålla tillräcklig ledutgång samtidigt som de kontrollerar vikten på den rörliga enheten.

Detta är särskilt relevant för lätta 6-axliga robotarmar och kompakta industriella manipulatorer.

Humanoida robotar

Humanoida robotar sätter allvarliga begränsningar på ledstorlek och vikt.

Axel-, armbågs-, handleds-, höft-, knä- och fotledsleder måste alla passa in i en människoliknande kroppsstruktur.

Att öka ställdonstorleken kan ge mer vridmoment, men det kan också öka lemmens vikt och tröghet.

Hög momenttäthet blir därför viktig när konstruktörer försöker uppnå kompakta fogdimensioner, lätta lemmar, höga nyttolast-till-vikt-förhållanden och snabb dynamisk rörelse.

Samarbetande robotar

Samarbetande robotar prioriterar ofta lätta mekaniska strukturer och kompakta ledarkitekturer.

Att minska ledmassan kan bidra till lägre tröghet och göra det lättare att uppnå responsiv rörelse och följsamt beteende.

För cobotar med långa armar blir effekten mer uttalad eftersom massan av distala leder bidrar till belastningen som upplevs av proximala leder.

Medicinska robotarmar

Medicinska robotsystem kan fungera i mycket begränsade miljöer.

En kirurgisk eller medicinsk robotarm kan behöva placera flera leder runt en patient samtidigt som en kompakt struktur och exakt rörelse bibehålls.

I vissa system är det viktigare att minska fogdimensionerna än att bara öka maximalt vridmoment.

Ställdonet kan behöva ge tillräckligt vridmoment inom ett mycket litet installationsområde samtidigt som hög positioneringsnoggrannhet, lågt glapp, jämn rörelse och låg vibration bibehålls.

Inspektionsrobotar och inspektionsmanipulatorer

Inspektionsrobotar behöver ofta komma in i utrymmen som konventionella industrirobotar inte kan nå.

Exempel inkluderar industriella rörledningar, flygplanskonstruktioner, motorer, tryckkärl, smala utrustningskamrar och komplexa mekaniska enheter.

I dessa tillämpningar kan ett stort ställdon fysiskt hindra roboten från att nå målområdet.

Det tekniska kravet blir:

Maximal fogkapacitet inom minimalt tillgängligt utrymme.

Det är här volymbaserad momenttäthet blir särskilt betydelsefull.

Ett kompakt harmoniskt ställdon kan ge den erforderliga reduktionen och det utgående vridmomentet samtidigt som det bidrar till att bibehålla ett litet förband.

Robotarmar för rymdfart

Flyg- och rymdtillämpningar lägger stor vikt vid massa.

Varje ytterligare kilogram som en rymdfarkost bär kan påverka uppskjutningskostnader, strukturell design, energiförbrukning eller nyttolastkapacitet.

Samtidigt behöver robotmanipulatorer fortfarande tillräckligt vridmoment för utplacering, positionering, dockning, inspektion och underhållsuppgifter.

Detta skapar ett starkt krav på höga vridmoment-vikt-förhållanden.

För manipulatorer inom flyg- och rymdteknik bör ställdonets massa därför utvärderas tillsammans med vridmomentkapacitet, tillförlitlighet, termiska egenskaper och mekanisk livslängd.

Mobila manipulatorer

En mobil manipulator kombinerar en mobil plattform med en robotarm.

Detta skapar ett unikt samband mellan ställdonets vikt och fordonets prestanda.

En tyngre arm kan öka nyttolastkraven, förskjuta tyngdpunkten, öka energiförbrukningen och påverka dynamisk stabilitet under rörelse.

En ledmodul med hög vridmomentdensitet kan bidra till att minska robotarmens massa samtidigt som den erforderliga nyttolastkapaciteten bibehålls.

Klätter- och väggmonterade robotar

Klätterrobotar och väggmonterade inspektionssystem har ett direkt samband mellan ställdonsmassa och robotens prestanda.

Roboten kan behöva bära sin egen vikt samtidigt som den genererar tillräckligt med ledmoment för att bibehålla hållningen och utföra manipulation.

Att minska onödig ställdonsmassa kan minska belastningen på klättermekanismen.

I dessa tillämpningar kan hög momenttäthet bidra till en mer kompakt och effektiv övergripande mekanisk arkitektur.

Undervattensrobotarmar

Undervattensmanipulatorer möter andra begränsningar än landbaserade robotar.

De kan behöva operera inom begränsade fordonskuvert medan de bär verktyg eller interagerar med föremål under vattnet.

Ställdonet måste ge tillräckligt utgående vridmoment samtidigt som det bibehåller kompakt förpackning och lämpligt miljöskydd.

I fjärrstyrda fordon och autonoma undervattenssystem kan en minskning av ställdonens storlek och vikt också förenkla mekanisk integration.

För undervattensrobotfogar bör dock momenttätheten alltid utvärderas tillsammans med tätning, korrosionsbeständighet, trycktolerans, värmehantering och långsiktig tillförlitlighet.

Robotarmar för specialändamål och farliga miljöer

Vissa robotarmar är utformade för miljöer där konventionella robotarkitekturer är svåra att använda.

Dessa kan inkludera kärntekniska inspektionsrobotar, explosionsskyddade robotsystem, högtemperaturinspektionssystem, manipulatorer för farliga områden och fjärrunderhållsrobotar.

Det gemensamma kännetecknet är att den mekaniska arkitekturen kan ha mycket begränsat installationsutrymme.

Ställdonet behöver därför leverera tillräckligt vridmoment utan att bli en dominerande del av robotens fysiska hölje.

För dessa tillämpningar kan ett kompakt harmoniskt ställdon betraktas som en del av en starkt integrerad ledarkitektur.

Varför vridmomentdensitet blir viktigare när armen blir längre?

Vikten av momenttäthet är inte densamma för alla leder.

I en typisk ledad arm har distala leder och proximala leder olika krav.

En handledsled kan primärt behöva övervinna belastningen i samband med ändeffektorn och nyttolasten.

En axel- eller basled kan dock behöva stödja nästan hela nedströms strukturen.

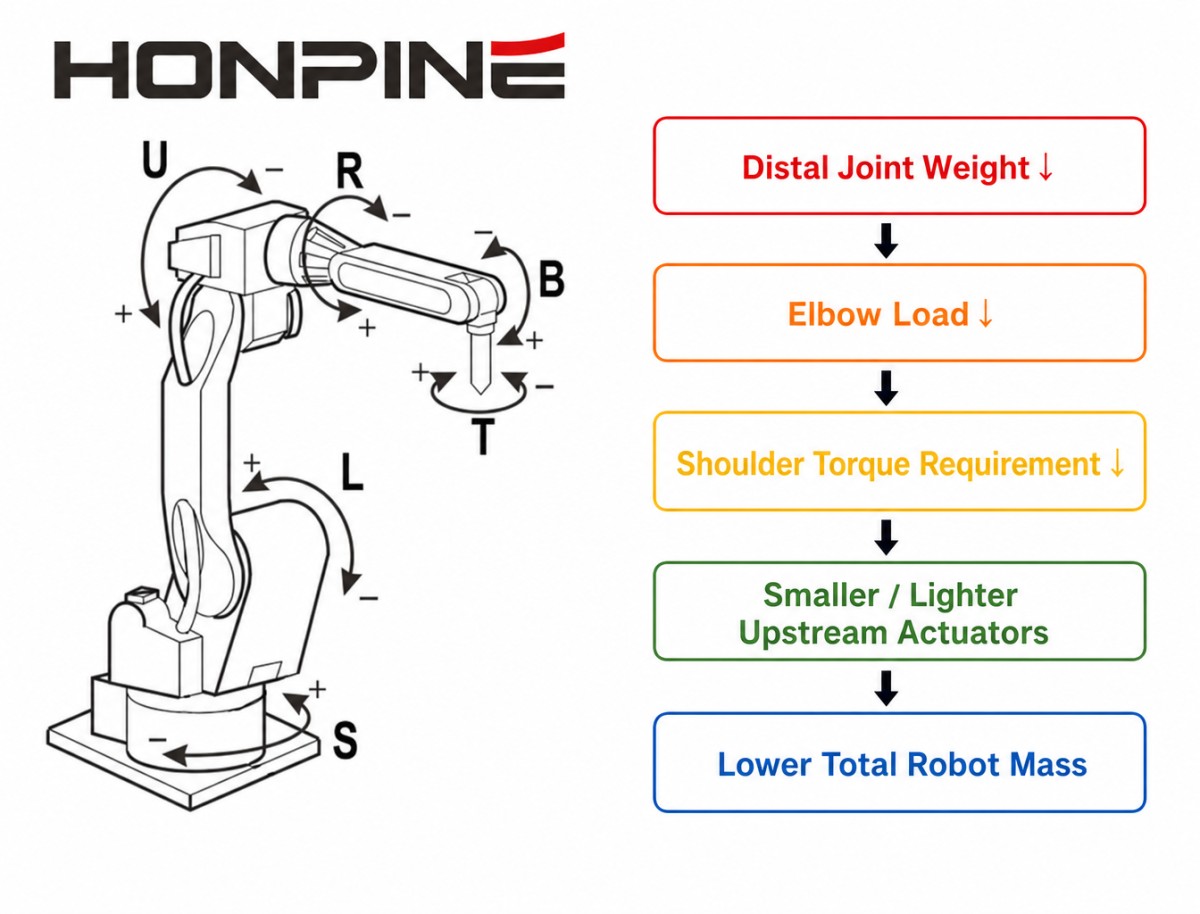

Detta innebär att en minskning av massan av distala komponenter kan ha en multiplicerande effekt.

Lägre massa på handledsställdonet → lägre belastning på armbågen → lägre belastning på axeln → potentiellt mindre ställdon uppströms → lägre total armmassa

Detta är en av de viktigaste anledningarna till varför momenttätheten bör utvärderas på systemnivå, snarare än bara på individuell fognivå.

Ställdonet med högst momenttäthet är inte automatiskt det bästa valet för varje axel.

Men i en viktkänslig robotarkitektur kan förbättring av vridmomentdensiteten vid distala leder ha betydande fördelar nedströms.

Momentdensitet är också relaterad till mekanisk förpackning

Massa är bara en begränsning.

I många specialiserade robotarmar är ledens fysiska dimensioner lika viktiga.

En robotled kan behöva passa inuti en cylindrisk länk, runt en kabeldragningskanal, inuti en ihålig strukturell del, inuti en människoliknande lem, inuti ett medicinskt instrument eller inuti en smal inspektionsmekanism.

Detta gör vridmoment per volymenhet till ett användbart tekniskt mått.

Ett harmoniskt ställdon med hög vridmomentdensitet kan hjälpa konstruktörer att undvika att helt enkelt skala upp hela förbindelsen för att erhålla högre vridmoment.

Istället kan konstruktören optimera det tillgängliga utrymmet kring de faktiska mekaniska kraven.

Detta är särskilt värdefullt när roboten måste bibehålla en liten ytterdiameter samtidigt som den ger tillräcklig fogkapacitet.

Varför integrerade harmoniska aktuatorer kan vara mer värdefulla än separata komponenter?

En konventionell robotkoppling kan använda en servomotor, harmonisk reducerare, kodare, broms, drivenhet, lager och hölje som separata komponenter.

En integrerad harmonisk kopplingsmodul kombinerar många av dessa funktioner i en enda konstruerad enhet.

Detta kan förenkla mekanisk integration, eldragning, installation av pulsgivare, uppriktning av motor och reducerare, kopplingspaketering och systemdrifttagning.

Ännu viktigare är att integrationen ger ställdonskonstruktören större kontroll över helhetspaketet.

Istället för att välja oberoende komponenter och koppla ihop dem kan motor, reducerare, återkopplingssystem, lager, hölje och elektronik utformas kring en gemensam ledarkitektur.

Detta kan bidra till att optimera förhållandet mellan:

Utgående vridmoment ↔ massa ↔ volym ↔ reglerförmåga

Det förhållandet är särskilt viktigt för moderna robotarmar där själva ställdonet blir en strukturell del av leden.

Hur bör ingenjörer utvärdera momenttätheten när de väljer en harmonisk kopplingsmodul?

Momenttätheten bör inte betraktas isolerat.

Nominellt och maximalt vridmoment

Ställdonet måste först uppfylla de faktiska kraven för kontinuerligt och maximalt vridmoment för fogen.

En hög momenttäthet är meningslös om ställdonet inte kan uppfylla den erforderliga arbetscykeln.

Ställdonets massa

För lätta och mobila robotsystem kan den totala ledmassan starkt påverka hela armens prestanda.

Paketvolym

För kompakta eller specialiserade robotarmar kan ledens ytterdimensioner vara en hårdare begränsning än massan.

Reduktionsförhållande

Ett lämpligt utväxlingsförhållande kan hjälpa till att matcha motorhastighet och vridmoment med robotledens krav.

Glapp och positioneringsnoggrannhet

Hög momenttäthet bör inte ske på bekostnad av den precision som krävs för applikationen.

Termisk prestanda

Ett kompakt ställdon har begränsad yta för värmeavledning.

Därför bör momenttätheten utvärderas tillsammans med kontinuerlig momentkapacitet och termiskt beteende.

Dynamisk prestanda

För robotar som accelererar snabbt blir maximalt vridmoment, reflekterad tröghet, hastighet och responsegenskaper viktiga.

Integrationsnivå

Ett ställdon som integrerar motor, harmonisk reducerare, pulsgivare, broms och drivenhet kan erbjuda paketeringsfördelar jämfört med separata komponenter.

Installationsbegränsningar

Tillgänglig diameter, axiell längd, krav på ihålig axel, kabeldragning och monteringsstruktur bör alla beaktas.

Verkliga driftsförhållanden

Rätt ställdon bestäms av den faktiska belastningsprofilen, cykeltiden, accelerationen, driftstemperaturen, arbetscykeln och den förväntade livslängden – inte av ett enda katalogmomentvärde.

Hög momenttäthet betyder inte minsta möjliga ställdon

Det är viktigt att undvika ett vanligt missförstånd.

Målet med optimering av momenttätheten är inte bara att göra ställdonet så litet som möjligt.

Ett ställdon som är extremt kompakt men inte kan avleda värme, motstå den erforderliga kontinuerliga belastningen eller ge tillräcklig livslängd är inte en framgångsrik högpresterande lösning.

För robotleddesign är det mer meningsfulla målet:

Maximal användbar vridmomentkapacitet inom ett acceptabelt område för massa, volym, termisk kapacitet och tillförlitlighet.

Denna skillnad är särskilt viktig för industriella robotsystem.

En koppling kan behöva arbeta kontinuerligt i tusentals timmar. Därför måste ingenjörer balansera momentdensitet med bärförmåga, växelhållfasthet, värmehantering, motorprestanda, smörjning, strukturell styvhet och hållbarhet.

Momentdensitet bör beaktas på robotsystemnivå

Det mest användbara sättet att utvärdera en harmonisk kopplingsmodul är inte att fråga:

"Har detta ställdon en hög momenttäthet?"

Fråga istället:

"Hur påverkar detta ställdon hela robotarmen?"

En lättare och mer kompakt koppling kan potentiellt möjliggöra lättare länkar, mindre uppströms ställdon, lägre strukturella belastningar, högre nyttolast-till-vikt-förhållanden, lägre rörelsetröghet, mindre robothöljen, större mekanisk flexibilitet och enklare integration i begränsade utrymmen.

Därför kan ställdonets vridmomentdensitet påverka hela robotens mekaniska arkitektur.

Det är därför parametern blir allt viktigare i takt med att robotar blir lättare, längre, mer kompakta och mer tillämpningsspecifika.

Från humanoida robotar till specialiserade robotarmar

Momenttäthet diskuteras ofta i samband med humanoida robotar, men dess tekniska betydelse sträcker sig mycket längre.

Samma designlogik gäller när en robotarm måste generera ett betydande vridmoment i leden utan att tillåta att ställdonets storlek eller massa ökar i överflöd.

Detta inkluderar humanoida robotar, samarbetande robotar, lätta industriella armar, medicinska manipulatorer, inspektionsrobotar, flyg- och rymdmanipulatorer, mobila manipulatorer, undervattensrobotar, klätterrobotar och specialiserade robotarmar.

Även om dessa robotar har väldigt olika strukturer och driftsmiljöer, delar de en gemensam designutmaning:

Ledställdonet måste ha tillräcklig mekanisk kapacitet inom ett begränsat systemhölje.

För vissa robotar är den dominerande begränsningen massa.

För andra är det diametern.

För andra handlar det om värmeavledning, nyttolast, räckvidd eller mekanisk integration.

Momenttäthet är ett användbart sätt att utvärdera hur effektivt ställdonet omvandlar sitt tillgängliga fysiska envelopp till användbart utgångsmoment.

Slutsats

För robotkopplingsdesign berättar inte ensamt nominellt vridmoment hela historien.

När en robotarm måste vara lätt, kompakt, ha lång räckvidd, vara mobil eller kunna arbeta i trånga miljöer, blir förhållandet mellan utgående vridmoment, ställdonets massa och ställdonets volym allt viktigare.

Det är därför momenttäthet är en viktig parameter vid utvärdering av en harmonisk ledmodul eller ett harmoniskt ställdon.

Hög momentdensitet kan hjälpa robotkonstruktörer att uppnå tillräcklig ledeffekt utan att onödigt öka ställdonets storlek eller massa. Fördelen blir särskilt betydande i lätta robotarmar, mobila manipulatorer, medicinska robotar, inspektionssystem, flyg- och rymdmekanismer, undervattensrobotar, klätterrobotar och andra specialiserade robotplattformar.

För dessa tillämpningar är den rätta frågan inte bara:

"Hur mycket vridmoment ger leden?"

Det är:

"Hur mycket vridmoment kan fogen ge inom ramen för hela robotsystemets storlek, vikt, termiska och mekaniska begränsningar?"

Det är där momenttätheten blir en betydelsefull teknisk parameter – och där en kompakt, integrerad harmonisk kopplingsmodul kan ge en betydande designfördel.
