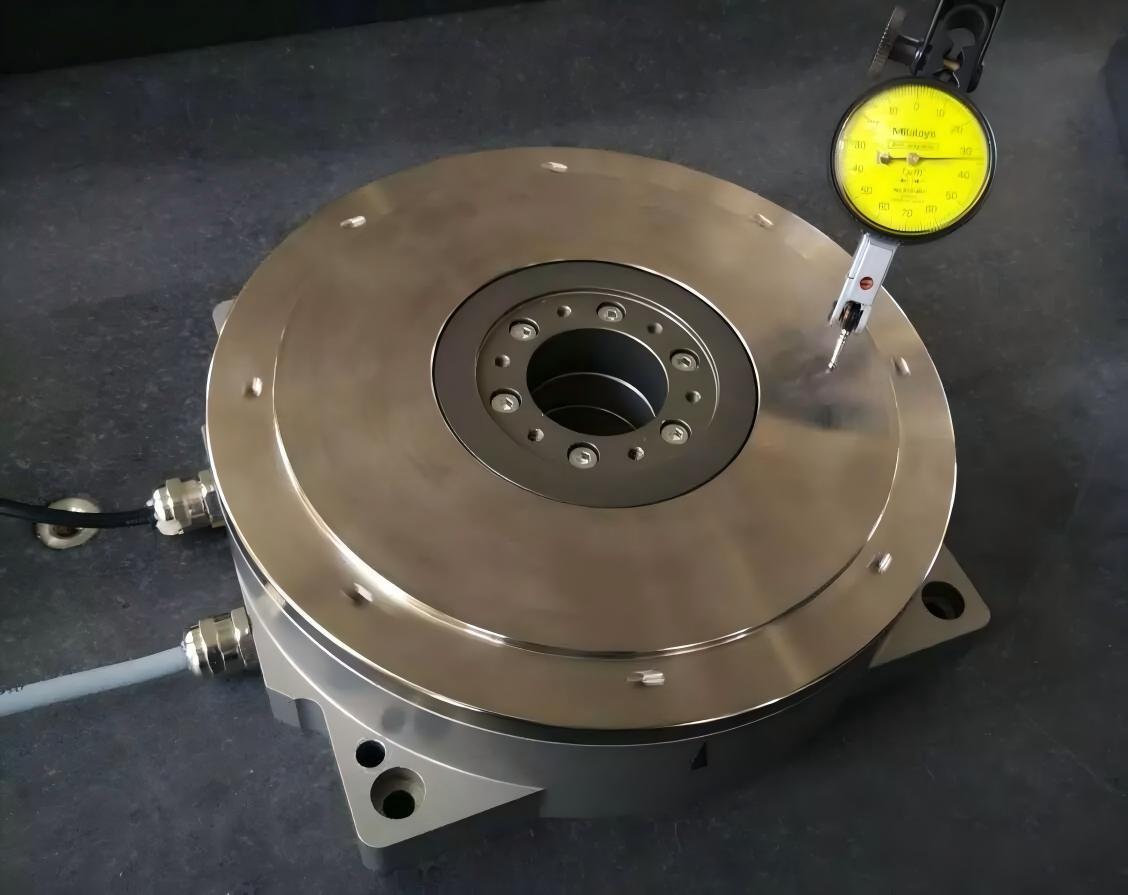

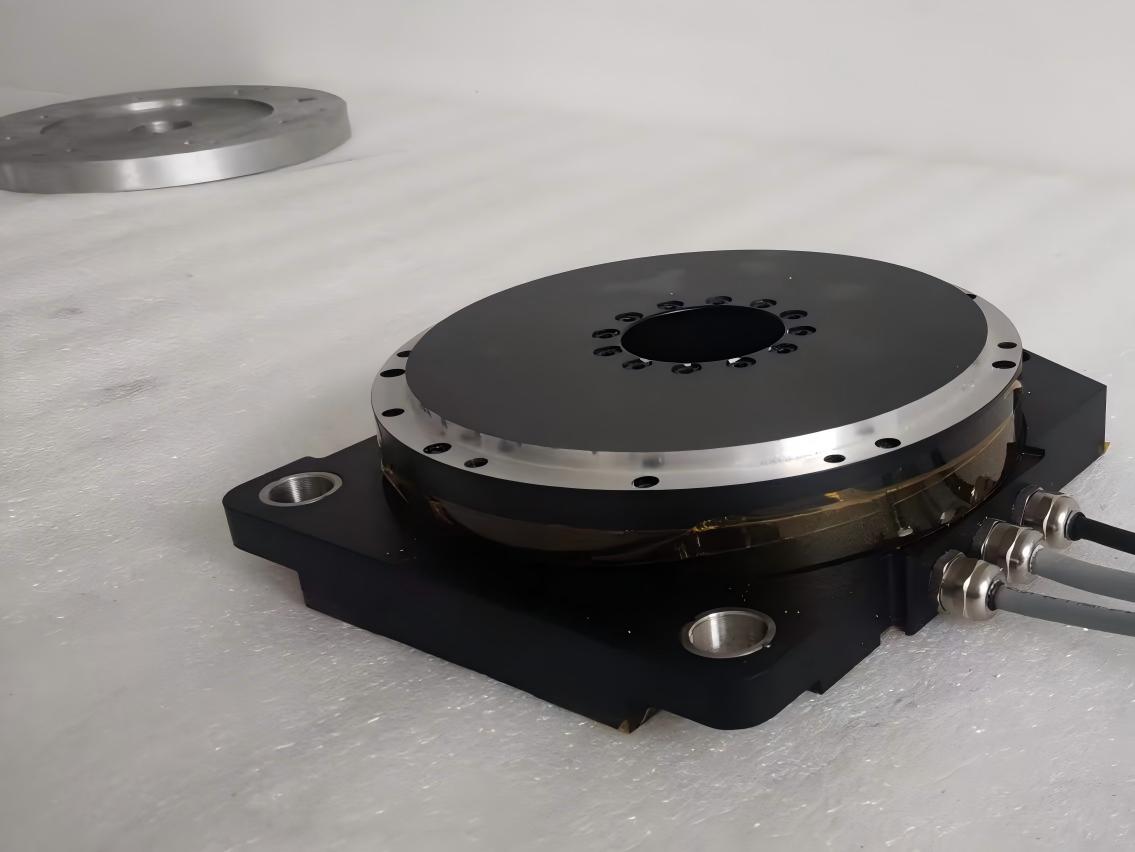

Ultratunn rotationsaktuator med direktdrift för högprecisionsautomation och inspektion

Introduktion

I takt med att halvledarinspektion, optisk inspektion, chipsortering, AOI-system och annan precisionsautomationsutrustning blir alltmer kompakt, står rotationssystemet inuti maskinen inför en svår kombination av krav: det måste ge exakt vinkelpositionering samtidigt som det tar upp mycket lite installationsutrymme. Traditionella rotationsmekanismer kan kräva ytterligare växellådor, transmissionskomponenter, kopplingar och externa strukturer, vilket gör det svårt att bibehålla både kompakthet och rörelsenoggrannhet.

Ett ultratunt direktdrivet roterande ställdon erbjuder ett annorlunda tillvägagångssätt. Genom att integrera en direktdriven motor i en plan roterande plattform kan drivmomentet överföras direkt till det roterande bordet utan en mellanliggande reduktionsmekanism. Detta eliminerar mekaniska transmissionssteg som kan orsaka glapp och förenklar den övergripande rörelsearkitekturen.

För utrustningstillverkare som utvecklar kompakta halvledarinspektionsmaskiner, optiska justeringssystem, chipsorteringsstationer, inspektionsutrustning för solceller och wafers eller laboratoriekalibreringsplattformar, kan denna typ av direktdriven rotationsmotor ge en praktisk lösning när hög positioneringsnoggrannhet, jämn låghastighetsrörelse, kompakta dimensioner och förenklad mekanisk integration krävs.

Varför kompakt automationsutrustning behöver en annan rotationslösning?

I en konventionell roterande mekanism är motorn ofta ansluten till lasten via en växellåda, rem, koppling eller andra transmissionskomponenter. Även om denna arkitektur kan ge den erforderliga vridmoment- och hastighetsomvandlingen, introducerar varje ytterligare mekanisk komponent potentiella felkällor, mekaniskt spel, monteringstoleranser, vibrationer eller underhållskrav.

Detta blir särskilt viktigt i precisionsinspektionsutrustning. När en kamera, optisk lins, halvledarskiva eller precisionsarbetsstycke behöver roteras med en mycket liten vinkel, måste rotationsdrivningen inte bara nå den angivna positionen utan också bibehålla en jämn och repeterbar rörelse genom hela inspektionsprocessen.

Utmaningen blir ännu större när själva utrustningen har en mycket kompakt mekanisk layout. Det kan finnas begränsat utrymme under arbetsplattformen, medan kablar, optiska komponenter, sensorer och andra mekanismer måste installeras runt rotationsaxeln.

I dessa situationer kan det vara lika viktigt att minska den roterande mekanismens totala höjd som att öka dess positioneringsnoggrannhet.

Det är här som ett ultratunnt direktdrivet roterande ställdon blir särskilt värdefullt.

Direktdrift eliminerar transmissionssteget mellan motorn och rotationsbordet

Den grundläggande fördelen med en DD-motor, eller direktdriven motor, är att motorn direkt driver den roterande lasten istället för att förlita sig på ett konventionellt mekaniskt reduktionssteg.

Denna arkitektur kan förenkla transmissionskedjan avsevärt. Eftersom det inte finns någon mellanliggande reduktionsväxellåda mellan motorn och rotationsbordet undviker systemet glapp och transmissionsfel som är förknippade med mekaniska reduktionskomponenter.

För precisionsrotationspositionering innebär detta att den kommenderade vinkelrörelsen kan överföras direkt till arbetsplattformen.

Detta är särskilt användbart när applikationen kräver extremt små vinkeljusteringar snarare än bara hög rotationshastighet. Till exempel, under inspektion av halvledarskivor, kan det roterande bordet behöva rotera med en kontrollerad hastighet medan visionssystemet kontinuerligt tar bilder från olika vinkelpositioner. Ett stabilt direktdrivningssystem hjälper till att upprätthålla en jämn rörelse utan att införa ytterligare transmissionssteg mellan motorn och arbetsstycket.

Det är viktigt att skilja direktdrift från ett roterande ställdon med kugghjul. En harmonisk reducerare eller planetreducerare kan ge högt utgående vridmoment genom hastighetsreducering, medan en DD-motor genererar vridmoment direkt vid rotationsaxeln. Därför beror lämplig arkitektur på applikationens vridmoment, hastighet, tröghet, noggrannhet och tillgängligt installationsutrymme.

Ultratunn design löser problem med installationsutrymme

För många automationsmaskiner bestäms det tillgängliga installationsutrymmet av hela maskinen snarare än själva rotationsaxeln. En konventionell rotationsmekanism kan kräva avsevärt vertikalt utrymme eftersom motor, växellåda, koppling och stödstruktur är anordnade längs transmissionsbanan.

Ett ultratunt rotationsbord använder en platt skivformad struktur för att minska höjden på hela den roterande enheten. Detta gör det enklare att bädda in rotationsmekanismen direkt i utrustningsplattformen istället för att montera ett stort ställdon under den.

Denna strukturella fördel är särskilt användbar för kompakta inspektionsmaskiner och laboratorieutrustning där det tillgängliga utrymmet i Z-riktningen är begränsat.

Det solida roterande bordet ger också en stabil arbetsyta. Standardiserade monteringshål kan anordnas på plattformen, vilket gör att arbetsstycken, fixturer, optiska komponenter eller inspektionsverktyg kan monteras direkt på den roterande ytan.

Istället för att designa en ytterligare mekanisk monteringsstruktur runt motorn kan utrustningstillverkare integrera den roterande enheten direkt i maskinarkitekturen.

Högprecisionsrotation utan mekanisk glapp

Glapp är en av de viktiga faktorerna som påverkar den roterande positioneringsnoggrannheten.

I en konventionell roterande mekanism med kugghjul kan mekaniskt spel mellan transmissionskomponenter skapa en skillnad mellan den kommenderade rörelsen och den faktiska utgångsrörelsen, särskilt när rotationsriktningen ändras.

Ett direktdrivet roterande bord tar bort det mekaniska reduktionssteget från transmissionsbanan. Som ett resultat finns det inget glapp i växellådan mellan motorn och den roterande plattformen.

Detta gör arkitekturen särskilt attraktiv för tillämpningar som involverar frekventa rörelser i små vinklar, dubbelriktad positionering och kontinuerlig skanning.

Till exempel, i ett optiskt uppriktningssystem kan det roterande bordet upprepade gånger röra sig framåt och bakåt med mycket små vinklar medan visionssystemet övervakar uppriktningsresultatet. En direktdriven arkitektur kan ge en jämnare dubbelriktad rörelse utan att introducera det mekaniska glapp som är förknippat med en reduktionsväxellåda.

För halvledar- och optiktillämpningar, där vinkelfel direkt kan påverka inspektionsresultaten, kan detta bli en betydande fördel på systemnivå.

Varför direktdrift är värdefullt för inspektion av halvledarskivor?

Halvledarinspektion är ett bra exempel på där kompakthet och precision måste uppnås samtidigt.

Under waferinspektion kan arbetsstycket behöva rotera kontinuerligt eller stegvis medan en kamera, mikroskop eller optiskt inspektionssystem tar bilder. Den roterande rörelsen måste vara tillräckligt stabil för att bibehålla bildkvaliteten samtidigt som den ger korrekt vinkelpositionering.

Ett ultratunt direktdrivet roterande bord kan integreras direkt i inspektionsplattformen. Skivan eller fixturen kan monteras på det solida roterande bordet, medan direktdrivmotorn ger kontrollerad vinkelrörelse.

Denna arkitektur kan hjälpa till att hantera flera vanliga utmaningar inom utrustningsdesign, inklusive begränsat installationsutrymme, oönskat glapp i transmissionen, mekanisk vibration, komplicerade transmissionsstrukturer och svår kabelhantering.

För höghastighetsinspektionsutrustning är fördelen inte bara "hög precision". Den viktigaste fördelen är att rotationssystemet kan bli en enklare del av den övergripande maskinarkitekturen.

Tillämpning i höghastighetschipsorteringsutrustning

Spånsorteringssystem ställer olika krav på rotationsrörelsen.

Den roterande axeln kan behöva utföra upprepade indexeringsrörelser, snabb acceleration och retardation samt noggrann positionering innan ett chip inspekteras, sorteras, plockas eller överförs.

I sådana tillämpningar kan en reducering av den mekaniska transmissionskedjan bidra till att förenkla rörelsesystemet. Direktdrivningsarkitekturen gör att den roterande plattformen kan reagera direkt på motorkommandon utan att vänta på att en reduktionsmekanism ska överföra rörelse.

Resultatet är en kompakt rotationslösning lämplig för automationsstationer där höghastighetsindexering och exakt positionering måste samexistera.

Den platta strukturen gör det också enklare att integrera den roterande plattformen i kompakta utrustningslayouter, särskilt där flera inspektions- eller sorteringsmekanismer måste arrangeras runt ett litet arbetsområde.

Optisk linsinriktning kräver jämn mikrorörelse

Optiska system kräver ofta extremt fin vinkeljustering.

Under linsjustering eller koaxialkalibrering kan systemet behöva göra mycket små rörelser samtidigt som det övervakar den optiska signalen eller bilden som fångas av en sensor.

En roterande mekanism som producerar vibrationer, mekaniskt glapp eller inkonsekvent låghastighetsrörelse kan göra denna process svårare.

En direktdriven rotationsmotor ger vridmoment direkt vid rotationsaxeln, vilket gör den lämplig för applikationer där jämn låghastighetsrotation och finvinkeljustering är viktigare än mekanisk reduktion.

Den kompakta strukturen gör det också möjligt att placera den roterande axeln nära de optiska komponenterna, vilket hjälper utrustningskonstruktörer att minska storleken på hela justeringsmekanismen.

Stabil rotation för AOI-inspektionssystem

AOI-utrustning kräver konsekvent bildinsamling över hela inspektionsområdet.

När en bildskärm, elektronisk komponent eller annat arbetsstycke monteras på en roterande plattform måste den roterande rörelsen förbli jämn medan bildsystemet kontinuerligt tar bilder.

En plötslig hastighetsförändring eller små mekaniska fel kan påverka bildkvaliteten och inspektionens konsistens.

Ett ultratunt direktdrivet rotationsbord kan ge kontinuerlig rotationsrörelse samtidigt som en kompakt maskinstruktur bibehålls. Den solida plattformen ger en stabil monteringsyta för arbetsstycket eller fixturen, medan direktdrivningsarkitekturen undviker transmissionsspelet hos en konventionell växelmekanism.

Detta gör arkitekturen lämplig för AOI-inspektion, optisk inspektion, inspektion av elektroniska komponenter och precisionsvisionssystem.

En kompakt lösning för inspektion av solceller

Samma rörelsekrav kan hittas vid inspektion av solceller.

Kiselskivor och andra tunna arbetsstycken kan kräva inspektion från flera vinklar för att identifiera ytdefekter, dimensionsavvikelser eller andra tillverkningsavvikelser.

Det roterande bordet måste ge stabil rörelse utan att uppta för mycket utrymme runt inspektionsområdet.

En ultratunn direktdriven roterande plattform kan bäddas in direkt i kompakt solcellsinspektionsutrustning, vilket gör att waferfixturen och inspektionssystemet kan förbli nära varandra.

För utrustningstillverkare är fördelen därför inte bara motorn i sig. Det är möjligheten att skapa en mindre och enklare arkitektur för roterande inspektion.

När bör ingenjörer välja ett direktdrivet roterande bord?

Ett direktdrivet roterande bord är särskilt värt att överväga när maskinen har flera krav samtidigt.

Om utrustningen kräver hög vinkelpositioneringsnoggrannhet, frekvent dubbelriktad rörelse, jämn rotation med låg hastighet, ett kompakt vertikalt installationsutrymme och en enkel mekanisk transmissionsstruktur, kan direktdrift vara en stark kandidat.

Om däremot applikationen kräver extremt högt utgångsmoment vid låg motorhastighet, betydande mekanisk reduktion eller ett stort last-till-motor-förhållande, kan en växellösning, såsom en harmonisk reducerare eller en precisionsplanetarisk reducerare, vara mer lämplig.

Valet bör därför baseras på den faktiska rörelseprofilen snarare än att helt enkelt välja den teknik med högsta nominella noggrannhet.

Direktdrivet roterande bord kontra växlade roterande mekanismer

För utrustningskonstruktörer är den viktigaste skillnaden överföringsarkitekturen.

En roterande mekanism med kuggväxel använder en motor tillsammans med en reducer för att omvandla hastighet till utgående vridmoment. Detta kan ge hög momentdensitet och en kompakt radiell struktur, vilket gör harmonisk och planetär transmission attraktiv för många automationsapplikationer.

Ett direktdrivet rotationsbord tar bort reduktionssteget och placerar motorn direkt vid rotationsaxeln. Detta kan minska mekaniska transmissionsfel och ge en mycket responsiv rotationsrörelse.

Därför är direktdrivna motorer och harmonisk drivning inte konkurrerande teknologier i alla tillämpningar. De löser olika tekniska problem.

För precisionsinspektionssystem där lågt glapp, direkt momentöverföring, jämn rörelse och ultratunn konstruktion är avgörande, kan direktdrift vara mycket fördelaktigt. För applikationer som kräver högt utgående vridmoment, höga utväxlingsförhållanden och större mekanisk lastkapacitet kan en harmonisk eller planetär lösning vara mer lämplig.

Denna skillnad ger också utrustningstillverkare större flexibilitet vid design av olika generationer av automationsutrustning.

Utformad för integration i kompakt automationsutrustning

En av de mest praktiska fördelarna med ett ultratunt direktdrivet roterande bord är att det kan behandlas som en rörelsemodul snarare än bara en motor.

Den roterande plattformen ger en direkt monteringsyta, medan den plana strukturen gör att enheten kan integreras i maskinramen. Standardmonteringshål förenklar installationen av fixturen, och den solida plattformen kan direkt stödja arbetsstycket eller verktyget.

Detta minskar behovet av ytterligare kopplingar, monteringsfästen och transmissionsstrukturer.

För maskinbyggare kan detta innebära en renare mekanisk design, enklare montering, minskat installationsutrymme och större frihet vid arrangemang av sensorer och inspektionskomponenter.

HONPINE direktdrivna rörelselösningar för precisionsutrustning

HONPINE utvecklar precisionsrörelsekomponenter för robotik, automation, halvledarutrustning, optiska system, CNC-utrustning och andra högprecisionsapplikationer.

För applikationer som kräver direkt roterande rörelse erbjuder DD Motor-tekniken en lösning för höghastighets- och högprecisionsroterande rörelse utan mellanliggande reduktionssteg.

När applikationen kräver högre reduktionsförhållanden och utgående vridmoment, erbjuder HONPINE även harmoniska reducerare och harmoniska roterande ställdon. För applikationer där hög momentdensitet och precisionsöverföring krävs men rörelsearkitekturen är bättre lämpad för en växellösning, erbjuder precisionsplanetära reducerare ett annat alternativ.

För robotapplikationer kan dessa tekniker vidare kombineras med HONPINEs robotledsmotorer och integrerade robotledsmoduler, vilket gör det möjligt för utrustningstillverkare att välja en rörelsearkitektur enligt de faktiska kraven för varje axel.

Detta gör att urvalsprocessen handlar mindre om att välja en enda "bästa" transmissionsteknik och mer om att matcha rätt rörelselösning till applikationen.

Slutsats

Utvecklingen av kompakt halvledar-, optisk-, AOI-, solcells- och laboratorieautomationsutrustning skapar nya krav på roterande rörelsesystem. Ingenjörer behöver i allt högre grad uppnå hög positioneringsnoggrannhet utan att offra maskinens kompakthet, svarshastighet eller mekanisk enkelhet.

Ett ultratunt direktdrivet roterande bord uppfyller dessa krav genom att kombinera en platt, platsbesparande struktur med direkt momentöverföring och glappfri rotationsrörelse. Dess solida arbetsplattform och standardiserade monteringsgränssnitt gör det också enklare att integrera direkt i kompakt automationsutrustning.

För inspektion av halvledarskivor, chipsortering, optisk linsinriktning, AOI-inspektion, inspektion av fotovoltaiska skivor och precisionskalibreringssystem är den viktigaste frågan inte bara hur mycket vridmoment en rotationsmotor kan producera. Den viktigare frågan är om hela den roterande arkitekturen kan ge den erforderliga noggrannheten, jämnheten, responsen och installationseffektiviteten inom det tillgängliga maskinutrymmet.

Det är där en ultratunn direktdriven rotationsmotor och ett rotationsbord kan ge en betydande teknisk fördel.
