Rotationsleder för robotar: Vilken ledarkitektur passar din robotdesign?

Introduktion: Varför robotrotationsleder blir allt viktigare

Robotar kan inte röra sig utan leder, men robotledens roll har förändrats avsevärt i takt med att robotsystem har blivit mer kompakta, intelligenta och applikationsspecifika.

I en traditionell robot byggs ofta en roterande led genom att kombinera flera oberoende komponenter, inklusive en motor, en reducerväxel, en pulsgivare, en servodrivning, en broms och ibland en momentsensor. Varje komponent utför en specifik funktion, medan robottillverkaren ansvarar för att integrera dem till en komplett led.

Denna metod är fortfarande praktisk för många konventionella industrirobotar. Kraven på moderna robotar blir dock alltmer krävande. Humanoida robotar behöver kompakta och lätta ställdon. Samarbetande robotar kräver säker och responsiv rörelsekontroll. Medicinska robotar har ofta strikta krav på storlek, precision och renlighet. Specialändamålsrobotarmar kan kräva ovanliga mekaniska gränssnitt, intern kabeldragning eller anpassade leddimensioner.

Som ett resultat är frågan för robottillverkare inte längre bara vilken motor eller växellåda de ska välja.

Den viktigare frågan är:

Vilken typ av robotledsarkitektur bör användas för varje axel i roboten?

Det är här integrerade robotledmoduler blir alltmer värdefulla.

Vad är en roterande led för en robot?

En roterande led gör att en robotlänk kan rotera i förhållande till en annan. Ur ett mekaniskt perspektiv låter detta enkelt. I ett modernt robotsystem måste dock leden ofta utföra flera funktioner samtidigt.

Leden måste generera vridmoment, överföra rörelse, ge korrekt positionsåterkoppling, kommunicera med robotstyrenheten och reagera dynamiskt på förändrade belastningar. Beroende på applikationen kan den också behöva bromsning, momentavkänning, temperaturövervakning eller andra säkerhetsfunktioner.

Av denna anledning bör en modern robotrotationsled i allt högre grad betraktas som en komplett mekatronisk rörelseenhet snarare än bara en motor eller växellåda.

Denna distinktion blir särskilt viktig vid design av robotar med flera axlar. Varje ytterligare komponent som installeras runt en led påverkar robotens tillgängliga utrymme, totalvikt, ledningsdragning, mekaniska struktur och styrarkitektur.

Leden blir därför en viktig del av den övergripande robotdesignen snarare än en isolerad komponent.

Den traditionella metoden: Bygga en robotled från enskilda komponenter

I många år har robottillverkare konstruerat roterande leder genom att välja ut enskilda komponenter och integrera dem internt.

En motor väljs utifrån önskad hastighet och vridmoment. En reducerväxel anpassas sedan till motorn och önskad prestanda. En pulsgivare läggs till för positionsåterkoppling, medan servodrivningen vanligtvis installeras utanför leden. Beroende på applikationen kan konstruktionen även kräva en broms, momentsensor, ytterligare kontakter och andra elektroniska komponenter.

Denna arkitektur ger flexibilitet eftersom ingenjörer kan välja varje komponent oberoende av varandra.

Flexibiliteten skapar dock också ytterligare ingenjörsarbete.

Motor och reducer måste vara korrekt matchade. Mekaniska gränssnitt måste utformas. Givarsignaler måste anslutas till styrsystemet. Drivsystemet måste konfigureras och finjusteras. Ström- och kommunikationskablar måste dras genom roboten. Termisk styrning måste också beaktas.

I takt med att robotstrukturer blir mindre och mer integrerade minskar det tillgängliga utrymmet för dessa komponenter.

Resultatet är ett vanligt tekniskt problem: de enskilda komponenterna kan alla uppfylla sina specifikationer, men att integrera dem i en kompakt och pålitlig robotkoppling blir allt svårare.

Varför integrerade robotledmoduler förändrar robotdesignen?

En integrerad robotledmodul har ett annat tillvägagångssätt.

Istället för att behandla motor, växellåda, kodare, drivenhet och andra funktioner som helt oberoende komponenter, kan de utformas som delar av en samordnad rörelseenhet.

Syftet är inte bara att placera flera produkter i samma hölje.

Det verkliga målet är att optimera de mekaniska, elektriska och styrbara gränssnitten mellan dessa funktioner.

Detta kan minska antalet externa komponenter som krävs runt fogen och förenkla robotarkitekturen övergripande. Det kan också göra det enklare för robottillverkare att standardisera sina mekaniska och elektriska gränssnitt över olika robotplattformar.

För företag som utvecklar flera typer av robotar kan detta bli särskilt värdefullt. Olika robotaxlar kan kräva olika vridmomentnivåer, dimensioner, transmissionstekniker eller sensorkonfigurationer, samtidigt som man fortfarande använder en gemensam metod för utveckling av ledmoduler.

Detta skapar ett mer modulärt sätt att utveckla robotar.

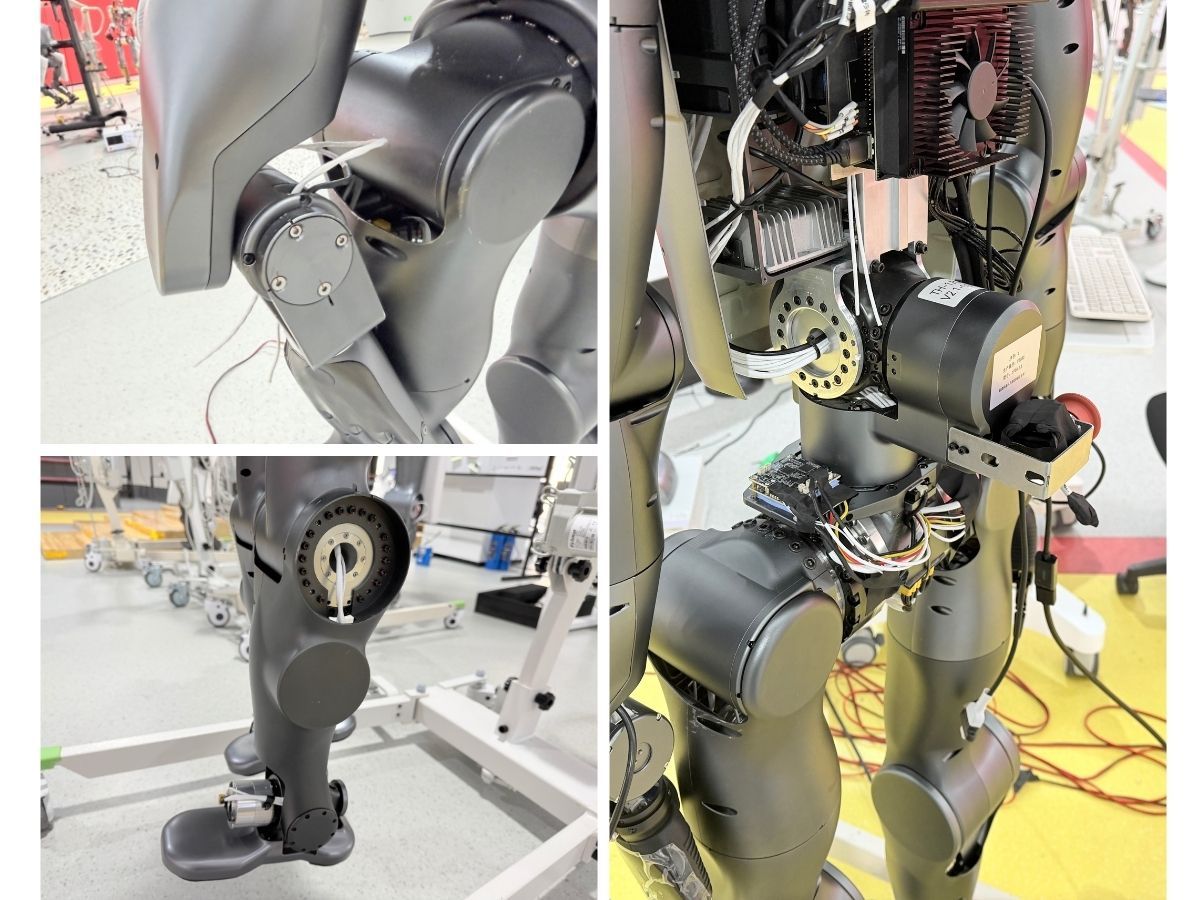

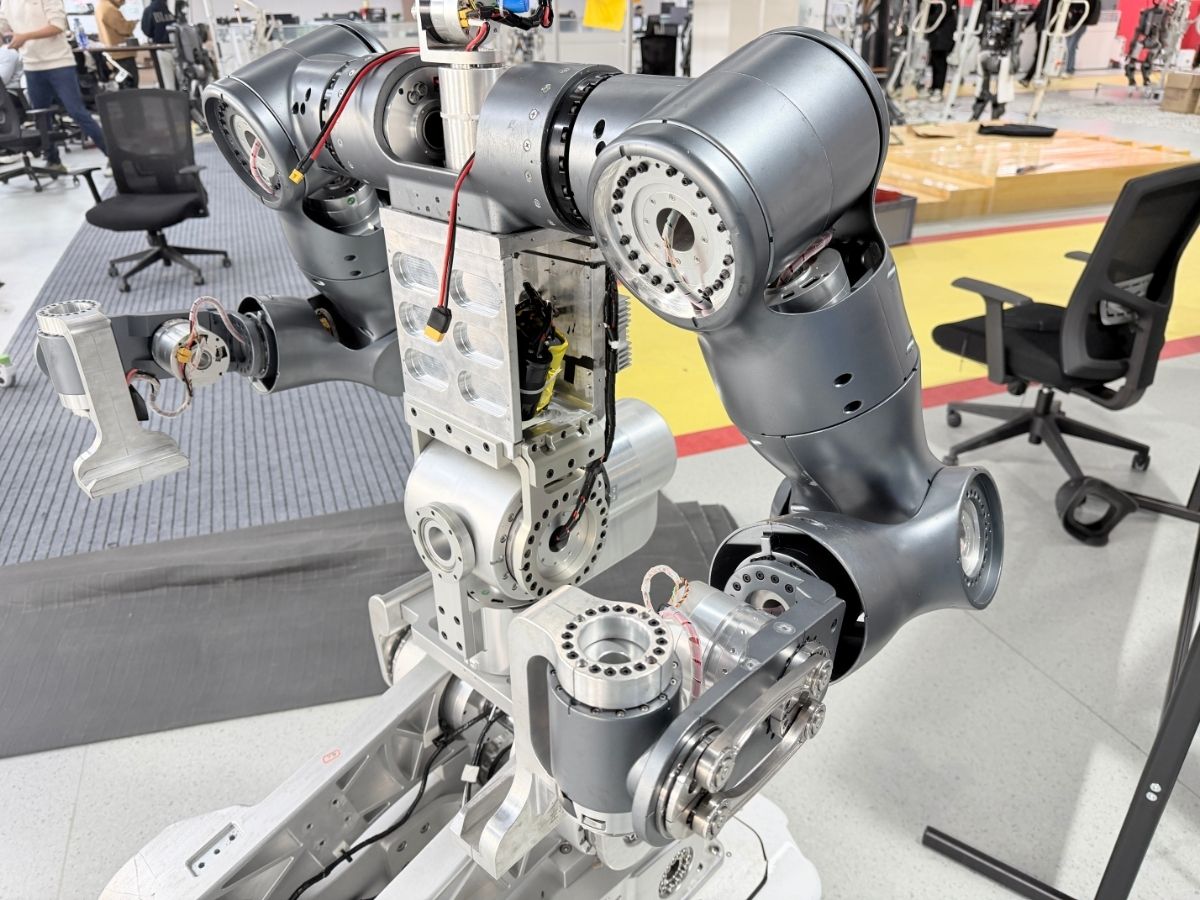

En robot behöver inte samma ledarkitektur på varje axel

En av de viktigaste övervägandena vid val av robotledmoduler är att olika axlar på samma robot kan ha helt olika krav.

En axelled kan behöva högt utgående vridmoment och hög strukturell styvhet eftersom den stöder flera nedströms länkar. En armbågsled kan kräva en balans mellan vridmoment, hastighet, vikt och dynamisk respons. En handledsled kan prioritera låg tröghet och kompakta dimensioner eftersom den är placerad i änden av robotarmen.

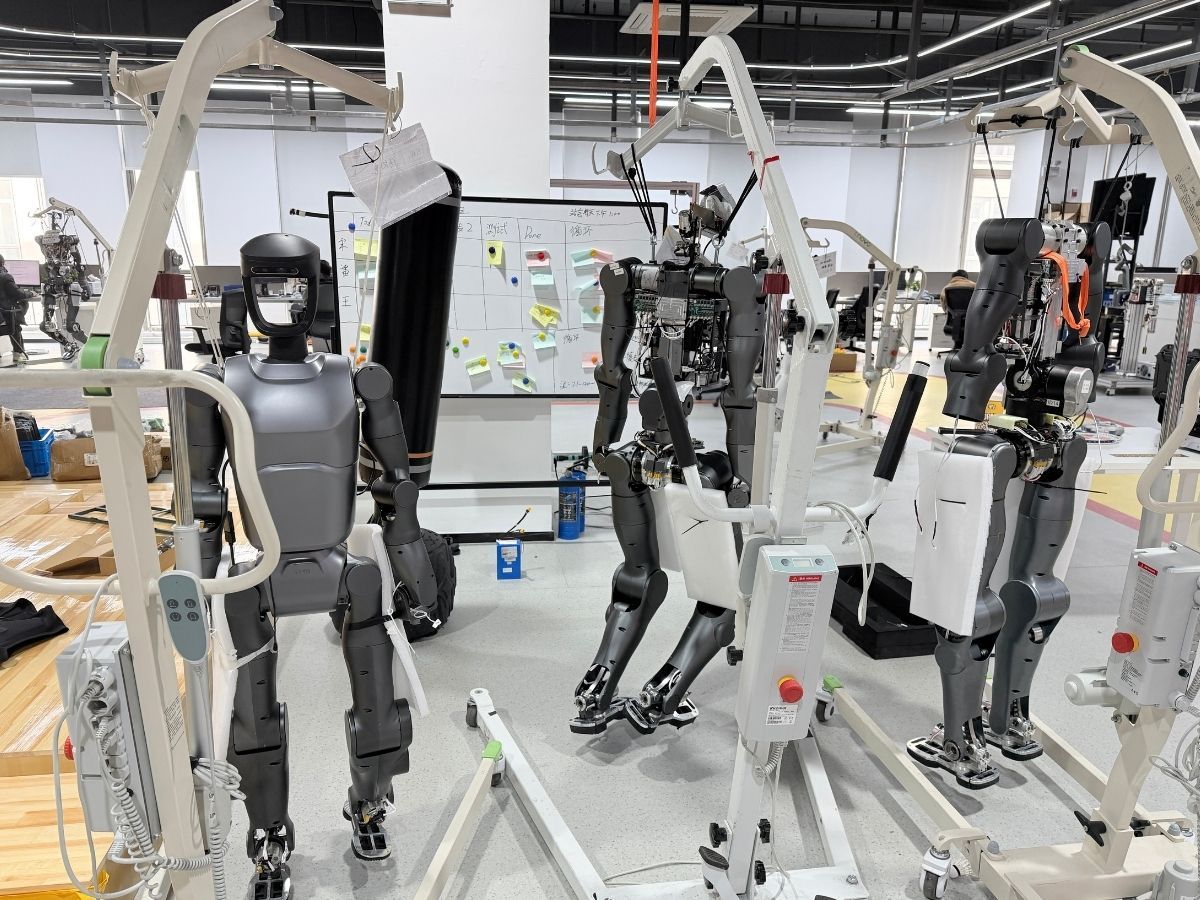

Humanoida robotar gör denna skillnad ännu tydligare. Höft- och knäleder kan kräva betydande vridmomentkapacitet, medan handleds- och handleder kan lägga större vikt vid kompakthet, låg vikt och responsiv rörelse.

Samma princip gäller för industrirobotar, kollaborativa robotar, medicinska system, mobila manipulatorer och specialiserade robotarmar.

Därför bör valet av robotled börja med axelns funktion snarare än att bara välja samma ställdon för hela roboten.

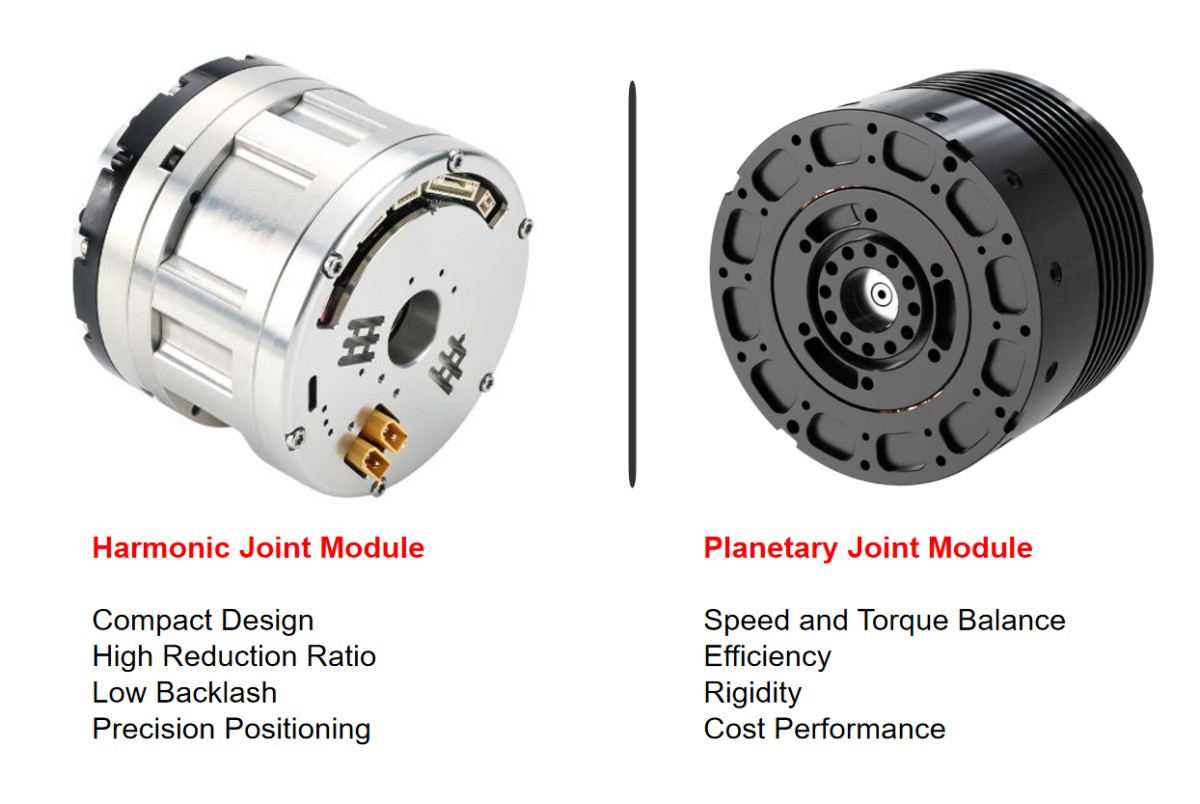

Harmoniska och planetära ledmoduler erbjuder olika designalternativ

En integrerad robotled behöver inte använda en specifik transmissionsteknik.

Olika transmissionsarkitekturer kan ge olika kombinationer av prestandaegenskaper, vilket är anledningen till att både harmoniska och planetära ledmoduler har viktiga roller i robotsystem.

En harmonisk kopplingsmodul kan vara en effektiv lösning när applikationen kräver höga reduktionsförhållanden, kompakta dimensioner, lågt glapp och exakt positionering. Dessa egenskaper gör harmonisk överföring särskilt attraktiv för många robotkopplingar där installationsutrymme och positioneringsprestanda är avgörande.

En planetledsmodul erbjuder ett annat tillvägagångssätt för applikationer där den erforderliga balansen mellan hastighet, vridmoment, effektivitet, styvhet och total systemkostnad är bättre lämpad för planetväxellåda.

Den viktiga poängen är att robottillverkare inte behöver börja med att bestämma vilken växellådsteknik de ska använda.

En bättre teknisk metod är att först definiera kraven för fogen och sedan välja lämplig ställdonsarkitektur.

Detta gör transmissionstekniken till en del av lösningen snarare än den initiala begränsningen.

Vilka problem kan en integrerad robotledmodul lösa?

Värdet av en integrerad robotledmodul blir tydligare när den ses ur perspektivet av de tekniska problem den kan lösa.

En stor utmaning är mekanisk integration. När flera komponenter utformas som ett ställdon kan färre externa mekaniska gränssnitt krävas. Detta kan förenkla ledhuset och göra den omgivande robotstrukturen enklare att designa.

En annan utmaning är kabeldragning. Moderna robotar kan innehålla kraftkablar, pulsgivaranslutningar, kommunikationsledningar, pneumatiska slangar och sensorkablar. Hålaxlade kopplingar och integrerade kontakter kan ge mer praktiska routingalternativ, särskilt i robotar med flera roterande axlar.

En tredje utmaning är styrintegration. När drivelektronik och kommunikationsgränssnitt integreras i leden kan den externa styrarkitekturen potentiellt bli mer kompakt och enklare att standardisera.

Det finns också frågan om vikt och tröghet. Komponenter som är placerade längre bort från robotbasen kan ha en betydande inverkan på hela systemets dynamiska belastning. En lättare integrerad led kan därför ge fördelar utöver själva leden.

Slutligen kan integrerade moduler minska mängden repetitivt ingenjörsarbete som krävs under robotutveckling. Istället för att integrera samma kombination av motor, reducer, kodare och drivning för varje ny robotplattform kan tillverkare arbeta utifrån en etablerad gemensam modularkitektur.

Varför lätta robotleder är viktigare i kompakta robotar?

Viktminskning blir särskilt viktig när roboten har flera rörliga länkar.

En led som sitter nära änden av en robotarm bidrar inte bara med sin egen vikt utan påverkar även belastningen som uppfattas av lederna närmare basen.

Detta är särskilt viktigt för humanoida robotar och kompakta robotarmar, där det tillgängliga motormomentet och batterikapaciteten är begränsade.

Till exempel kan en minskning av massan i en handled påverka belastningskraven för armbågs- och axellederna. Samma princip gäller för kompakta samarbetsrobotar och lätta medicinska manipulatorer.

Det är därför lättviktsdesign inte bör utvärderas enbart genom att titta på vikten av ett ställdon.

Den mer användbara frågan är hur den valda leden påverkar hela robotens massfördelning och dynamiska prestanda.

HONPINEs TCHL-plattform är utformad kring detta krav och kombinerar en kompakt struktur med integrerad sensor och flexibla mekaniska installationsalternativ för applikationer där utrymme och vikt är särskilt begränsade.

När prioriteten skiftar till vridmoment och styvhet?

Lättviktsdesign är inte alltid högsta prioritet.

Industrirobotar, tunga manipulatorer, svetssystem, palleteringsutrustning och andra maskiner med hög belastning kan kräva betydligt högre utgående vridmoment och strukturell styvhet.

I dessa tillämpningar kan det skapa ett annat problem att välja ett extremt litet ställdon enbart för att minska vikten.

Fogen måste kunna hantera den erforderliga belastningen samtidigt som tillräcklig styvhet och positioneringsprestanda bibehålls.

HONPINEs HAG-plattform tillgodoser denna typ av krav genom att tillhandahålla olika fogstorlekar och momentnivåer, tillsammans med konfigurerbara funktioner som bromsning och momentavkänning.

HPJM-PRO erbjuder ytterligare en integrerad arkitektur för högpresterande applikationer där momenttäthet, precisionsåterkoppling, dynamisk respons och drivintegration är viktiga.

Målet är därför inte att göra varje robotled så liten eller så lätt som möjligt.

Målet är att hitta rätt balans mellan vridmomentkapacitet, styvhet, hastighet, vikt, precision och systemintegration för varje specifik axel.

Momentavkänning ger robotleden ytterligare ett lager av intelligens

Vissa robotapplikationer kräver mer information än vad positions- och hastighetsåterkoppling kan ge.

När en robot utför precisionsmontering, polering, slipning, följsam manipulation eller fysisk interaktion med människor kan styrsystemet behöva förstå kraften eller vridmomentet som verkar på fogen.

Detta skapar behov av integrerad momentavkänning.

Istället för att lägga till en separat momentavkännande struktur runt robotleden kan ett ställdon utformas med momentmätning som en del av sin övergripande arkitektur.

HONPINEs TCHL-ledmodul är ett exempel på denna metod, med en momentsensor på utgångssidan integrerad i ledstrukturen.

Fördelen är inte bara att roboten får ytterligare en sensor.

Den större fördelen är att kraftavkänningen blir en del av själva ställdonet, vilket gör det enklare att utveckla sluten kraft- och positionskontroll för applikationer som kräver responsiv fysisk interaktion.

Detta kan vara särskilt värdefullt för kollaborativa robotar, medicinska robotar, humanoida robotar, forskningsplattformar och andra system där kontakt med omgivningen är en viktig del av uppgiften.

Flexibel mekanisk installation kan vara avgörande för speciella robotkonstruktioner

Inte alla robotar kan använda en konventionell ledmonteringsstruktur.

Specialändamålsrobotarmar, medicinsk utrustning, forskningsplattformar och anpassade automationssystem kan ha ovanliga mekaniska begränsningar.

Ställdonet kan behöva installeras från en specifik riktning.

Kabeln kan behöva passera genom mitten av skarven.

Skarven kan behöva anslutas direkt till en anpassad robotlänk.

I dessa situationer kan fogens mekaniska gränssnitt bli lika viktigt som dess vridmoment- och hastighetsspecifikationer.

En gemensam modul med flera installationskonfigurationer kan ge ingenjörer mer frihet vid utveckling av den omgivande robotstrukturen.

Detta är en anledning till att HONPINEs TCHL-plattform använder flexibla installationskonfigurationer snarare än att vara utformad kring endast en monteringsmetod.

För anpassade robotar kan den här typen av flexibilitet minska mängden mekanisk omdesign som krävs runt ställdonet.

När ska drivningen integreras i robotleden?

Huruvida drivningen ska integreras i leden beror på robotarkitekturen.

För vissa robotar ger externa servodrivningar tillräcklig flexibilitet och kan vara att föredra eftersom tillverkaren redan har ett etablerat kontrollskåp och en elektrisk arkitektur.

För kompakta robotar kan dock externa drivenheter skapa ytterligare utrymmes- och kabeldragningskrav.

En integrerad drivning kan flytta en del av elektroniken in i själva ställdonet, vilket minskar mängden utrustning som behöver installeras runt leden.

Detta kan vara användbart för robotar med distribuerade arkitekturer, kompakta styrsystem eller begränsat installationsutrymme.

HONPINEs integrerade ledplattformar erbjuder olika nivåer av driv- och kommunikationsintegration, vilket gör att ställdonsarkitekturen kan väljas utifrån robotens styrkrav snarare än att tvinga alla applikationer att använda samma konfiguration.

Varför en gemensam modulplattform är mer värdefull än en enda gemensam modell?

Robottillverkare utvecklar sällan bara en robot för alltid.

Ett företag kan börja med en lätt robotarm och senare utveckla en större samarbetande robot. Ett annat företag kan utveckla en humanoid plattform med andra krav för höft, knä, axel, armbåge och handled.

Om varje ny robot kräver en helt ny ställdonsarkitektur kan utvecklingstiden och de tekniska resurserna öka avsevärt.

En gemensam modulplattform erbjuder ett annat tillvägagångssätt.

Tillverkaren kan välja olika ställdonsstorlekar och konfigurationer samtidigt som ett gemensamt utvecklingsramverk bibehålls.

Till exempel kan en kompakt robotaxel använda en lätt ledarkitektur, medan en axel med högre belastning använder en större led med högre momentkapacitet. En led som kräver fysisk interaktion kan lägga till momentavkänning, medan en annan axel kan prioritera hastighet och låg tröghet.

Detta gör det möjligt för robottillverkaren att bygga en produktfamilj kring en skalbar ledarkitektur.

Det är en viktig anledning till att konceptet med en plattform för robotledsmoduler blir allt viktigare.

HONPINEs integrerade robotledmodulmetod

HONPINE närmar sig utveckling av robotfogar utifrån olika robotkrav snarare än en enda transmissionsteknik.

Företagets integrerade ledportfölj inkluderar harmoniska ledmoduler och planetariska ledmodullösningar, vilket gör det möjligt att överväga olika transmissionsarkitekturer beroende på applikation.

För mycket kompakta och lätta robotstrukturer fokuserar TCHL-plattformen på kompakt integration, flexibel installation och valfri momentavkänning.

För högpresterande robotapplikationer kombinerar HPJM-PRO motor-, transmissions-, återkopplings- och drivfunktionerna i en kompakt ledarkitektur utformad för krävande rörelsestyrningskrav.

För industrirobotar och applikationer med högre belastning erbjuder HAG-plattformen ett bredare utbud av momentkapaciteter och konfigurerbara funktioner som bromsning och momentavkänning.

HONPINE utvecklar även planetledsmodullösningar för applikationer där en planettransmissionsarkitektur ger en bättre anpassning till den erforderliga prestandan och systemdesignen.

Syftet med denna produktstrategi är inte att få varje robot att använda samma led.

Det är att förse robottillverkare med olika ställdonsarkitekturer så att leden kan väljas enligt de faktiska kraven för varje robotaxel.

Integrerade ledmoduler kan förändra hur robotar utvecklas

Den viktigaste förändringen som integrerade robotledmoduler medför är inte bara produktintegration.

Det är en förändring i den tekniska processen.

Med en traditionell komponentbaserad metod behöver maskiningenjörer, elingenjörer och regleringenjörer ofta koordinera flera oberoende komponenter under gemensam utveckling.

Med en integrerad ledmodul kan fler av dessa gränssnitt definieras på ställdonsnivå.

Detta kan göra det möjligt för robottillverkaren att fokusera mer på robotens kärnfunktioner, inklusive mekanisk struktur, rörelseplanering, kontrollalgoritmer, perception, mjukvara och applikationsutveckling.

För företag som går in på en ny robotmarknad kan detta vara särskilt värdefullt.

Ett företag kan ha stark kapacitet inom artificiell intelligens, maskinseende, logistikautomation, industriell programvara eller applikationsteknik utan att ha omfattande erfarenhet av att utveckla motorer, reducerare, kodare, drivenheter och robotställdon från grunden.

En integrerad robotkopplingsmodul kan ge en mer komplett hårdvarugrund för att bygga robotplattformen.

Hur man väljer rätt roterande led för en robot?

Rätt robotrotationsled bör väljas i enlighet med robotaxelns fullständiga krav.

Den första faktorn är vanligtvis utgångsmomentet, men ensamt moment är inte tillräckligt.

Erforderlig hastighet, acceleration, tillåten vikt, installationsutrymme, positioneringsprestanda, strukturell styvhet, transmissionsarkitektur och arbetscykel påverkar alla det slutliga valet.

Styrarkitekturen måste också beaktas. Vissa robotar kan kräva en extern drivenhet, medan andra kan dra nytta av ett integrerat driv- och kommunikationsgränssnitt.

Om roboten utför fysisk interaktion kan kraft- eller vridmomentavkänning bli ett viktigt krav. Om leden installeras i en vertikal axel kan en broms också vara nödvändig för säkerheten.

Mekanisk installation bör inte heller förbises. Hålaxelns dragning, kontaktens placering, monteringsriktning och tillgängligt installationsutrymme kan avsevärt påverka en kopplings praktiska genomförbarhet.

Av denna anledning är valet av robotkoppling i slutändan ett tekniskt beslut på systemnivå snarare än en enkel jämförelse av individuella specifikationer.

Framtiden för roterande leder för robotar

Den framtida utvecklingen av roterande leder för robotar kommer sannolikt att gå mot större integration, modularitet och applikationsspecifik konfiguration.

Detta betyder dock inte att en överföringsteknik kommer att ersätta alla andra.

Harmonisk transmission kommer att fortsätta spela en viktig roll i applikationer som kräver kompakta dimensioner, höga reduktionsförhållanden, lågt glapp och precisionsrörelse.

Planetväxellådan kommer att förbli värdefull där dess egenskaper ger en bättre kombination av hastighet, vridmoment, effektivitet, styvhet och kostnadseffektivitet.

Samtidigt kommer motorer, kodare, drivenheter, kommunikationsgränssnitt, bromsar och sensortekniker i allt högre grad att integreras i kompletta plattformar på lednivå.

Branschen går därför från komponentval till gemensamt arkitekturval.

Detta är en viktig förändring för robottillverkare.

Istället för att fråga vilken enskild komponent som ska installeras i en robot kan ingenjörer börja med att definiera vad hela fogen behöver åstadkomma.

Slutsats: Att välja rätt robotledsarkitektur

En modern robotrotationsled är mycket mer än en motor kopplad till en växellåda.

Det kan vara en komplett rörelseenhet som kombinerar kraftgenerering, överföring, feedback, styrning, avkänning, kommunikation, bromsning och mekanisk integration.

För vissa robotaxlar kan en integrerad harmonisk ledmodul ge den lämpligaste kombinationen av precision, kompakthet och utväxlingsförhållande.

För andra tillämpningar kan en planetledsmodul ge en bättre balans mellan hastighet, vridmoment, effektivitet, styvhet och systemkrav.

Den viktiga poängen är att inte tvinga alla robotar att använda samma aktuatorarkitektur.

Det bättre tillvägagångssättet är att välja lämplig ledarkitektur för varje axel i enlighet med robotens faktiska krav.

Det är i den riktning HONPINE strävar med sin portfölj av integrerade robotledmoduler.

Genom att kombinera harmoniska ledmoduler, planetledmodullösningar, olika vridmomentområden, avkänningsalternativ, drivkonfigurationer och mekaniska gränssnitt kan HONPINE stödja robottillverkare som letar efter mer än en enskild motor eller växellåda.

Målet är att tillhandahålla en komplett robotkopplingslösning som kan anpassas till robotens struktur, styrsystem och tillämpningskrav.

Framtiden för roterande leder för robotar handlar inte om att hitta ett universellt ställdon. Det handlar om att välja rätt ledarkitektur för roboten.
