Harmonisk rotationsaktuator: den ultimata teknik- och urvalsguiden för modern automation

I en tid präglad av Industri 4.0 och avancerad robotteknik har efterfrågan på kraftkällor för automation nått aldrig tidigare skådade nivåer: högre vridmomenttäthet, kompakt konstruktion, extrem precision och kompromisslös säkerhet.Harmoniska roterande ställdonhar blivit den självklara lösningen för högprecisionsleder och rörelsestyrning tack vare sin drift utan glapp, höga utväxlingsförhållanden och extremt kompakta integration.

Den här guiden beskriver de viktigaste fördelarna med harmoniska roterande ställdon, behandlar tekniska konstruktionsaspekter med praktiska ingenjörslösningar och erbjuder en omfattande teknikjämförelse för att effektivisera ditt urval.

1. Varför harmoniska roterande ställdon leder inom robotteknik och automation: 4 viktiga fördelar

Traditionella automationssystem bygger på uppdelade konstruktioner – en kombination av separata servomotorer, planetväxlar/RV-växlar, externa drivsystem och pulsgivare. Dessa lösningar är ofta skrymmande, utsatta för kabelslitage och saknar integrerad kraftåterkoppling.

Helt integrerade harmoniska roterande ställdon löser dessa kritiska flaskhalsar:

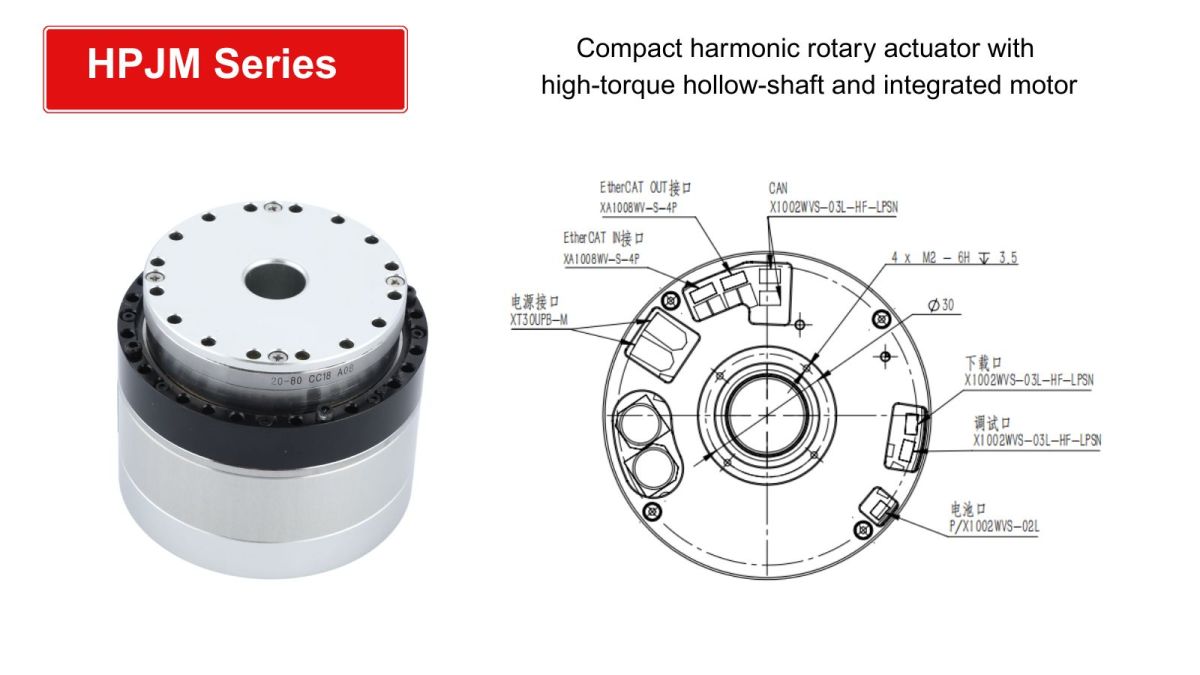

 Integration med hålaxel och högt vridmoment

Utmaning inom industrin: Vid kontinuerlig rotation på 360° eller i fleraxliga robotleder trasslar, böjs eller går externa kablar och pneumatikledningar lätt sönder. Detta leder till förtida slitage, större installationsutrymme och kostsamma driftstopp.

Ställdonets lösning: Genom att kombinera en **hålaxel med stor öppning** med en strain-wave-växel med högt vridmoment kan kraftkablar, kommunikationsbussar, optiska fibrer och pneumatiska slangar ledas direkt genom centrumaxeln. Detta möjliggör en ren, "kabelfri" utsida och friktionsfri rotation på 360°.

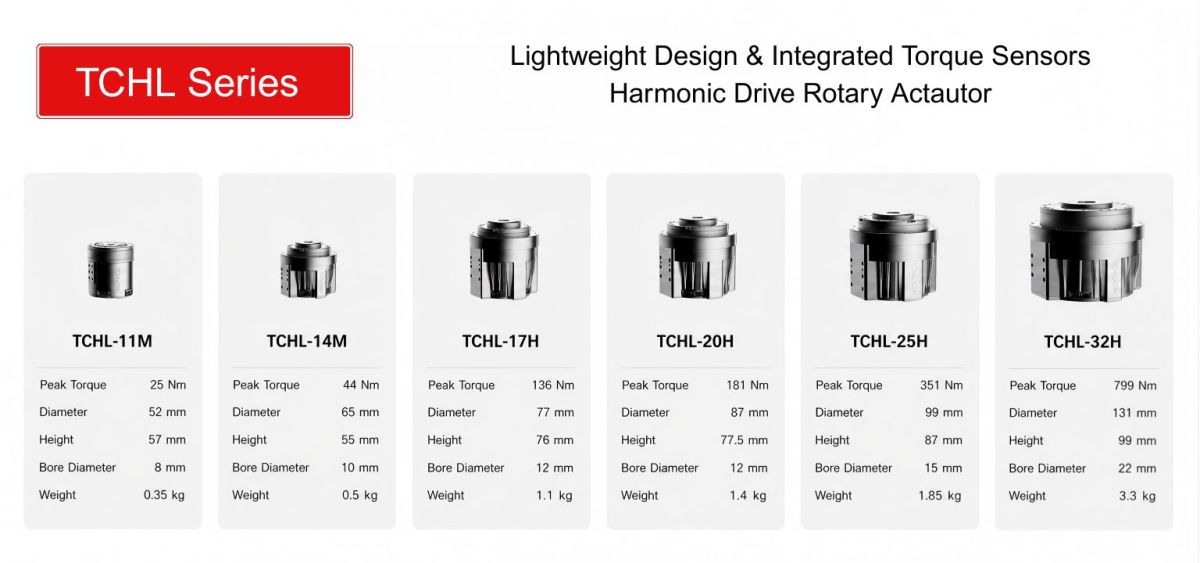

Lätt konstruktion och integrerade vridmomentsensorer

Utmaning inom industrin: Kollaborativa robotar (Cobots), leder till humanoida robotar och autonoma mobila robotar (AMR) kräver ett exceptionellt förhållande mellan effekt och vikt. Standardservodrifter kan inte direkt känna av externa krafter, vilket begränsar kollisionsdetektering och säkerhet.

Ställdonets lösning: Användning av höghållfasta aluminium-/titanlegeringar tillsammans med ramlösa motorer minimerar dödvikten. Med integrerade högprecisionssensorer för vridmoment och dubbla pulsgivare på utgående axel kringgår systemet friktionen i drivlinan och ger kraftåterkoppling på millisekundnivå för exakt följsamhetsstyrning** och snabb kollisionsdetektering.

Funktionell säkerhet med integrerad Safe Torque Off (STO)

Utmaning inom industrin: Inom människa–robot-samarbete (HRC) och medicinska/kirurgiska tillämpningar innebär stopp som enbart baseras på programvara risk för systemlåsningar, medan hårda mekaniska bromsar orsakar skadliga vridmomentspikar.

Ställdonets lösning: Med hårdvarubaserad Safe Torque Off (STO)-funktion bryter drivsystemet motorns vridmoment på hårdvarunivå när en säkerhetssignal tas emot, samtidigt som pulsgivarlogiken förblir strömsatt.

Extremt kompakt konstruktion och precision utan glapp

Utmaning inom industrin: Konventionella växlar uppvisar glapp som ackumulerar positionsfel över tid eller vid reverserande belastningar.

Ställdonets lösning: Genom kontinuerligt ingrepp mellan flexsplines och cirkulära splines uppnår harmoniska växlar verklig **glappfri drift**. Tillsammans med absolutgivare med hög upplösning ger de repeterbarhet på upp till **±10–15 bågsekunder**, vilket säkerställer mikrometernoggrannhet under långa driftcykler.

2,Tekniska överväganden och ingenjörslösningar

Genom att förstå de fysiska begränsningarna hos harmonisk teknik kan ingenjörer maximera systemets prestanda:

Hantering av vridstyvhet

Beteende: Den elastiska deformationen hos flexsplinen ger harmoniska växlar lägre vridstyvhet än kraftiga RV-reduktorer vid plötsliga, extrema belastningar.

Ingenjörslösning: Implementera feedforward-algoritmer av hög ordning eller positionsstyrning med sluten dubbel återkopplingsslinga via utgående pulsgivare för att eliminera mikroföljningsresonanser. Hårdvaran kan också uppgraderas till varianter med **flexspline med hög styvhet**.

Termisk hantering vid höga hastigheter

Beteende: Kontinuerlig drift vid höga hastigheter (>4,000 RPM ingång) genererar friktionsvärme längs de glidande kuggarna.

Ingenjörslösning: Kombinera ställdon med aktiva kylkanaler eller kylflänsar och använd syntetiskt fett med lång livslängd. Genom att välja optimala utväxlingsförhållanden säkerställs att motorn arbetar inom sitt maximala verkningsgradsområde.

3. Matris för teknikval: Välj rätt drivlösning

Valet av optimal drivteknik beror på dina specifika prioriteringar för tillämpningen:

 4. Vanliga frågor (FAQ)

F1: När bör jag välja en DD-motor framför ett harmoniskt roterande ställdon för höghastighetstillämpningar?

S: DD-motorer har inga mekaniska transmissionsdelar, vilket eliminerar glapp och slitage. Därför är de idealiska för kontinuerlig rotation med hög hastighet (1,000+ RPM) och hög dynamisk respons. DD-motorer är dock tyngre och erbjuder lägre vridmoment per viktenhet. Därför föredras **harmoniska roterande ställdon** för upphängda robotarmar tack vare den lätta konstruktionen, medan **DD-motorer** är bäst lämpade för roterande indexbord med fast bas.

F2: Hur förenklar integrerad STO (Safe Torque Off) CE-/UL-certifieringen?

S: Ett ställdon med inbyggd STO innebär att drivnivån är förcertifierad enligt säkerhetsstandarderna SIL3 / PL e av ackrediterade organ (t.ex. TÜV). Original Equipment Manufacturers (OEM) kan undvika att konstruera externa redundanta säkerhetskontaktorkretsar, vilket minskar hårdvarukostnaderna och påskyndar den övergripande maskin

F3: Vad är den huvudsakliga skillnaden mellan ett ihåligt roterande bord och ett harmoniskt roterande ställdon?

S: Ett ihåligt roterande bord består vanligtvis av en standardservomotor, ett korsrullager och ett kugghjuls-/remsteg, vilket erbjuder en kostnadseffektiv lösning för enkel indexering men med större installationsutrymme. Ett harmoniskt roterande ställdon integrerar däremot en **ramlös servomotor, harmonisk växel, dubbla pulsgivare och vridmomentsensorer** i en extremt kompakt modul som är särskilt konstruerad för robotleder med begränsat utrymme och avancerad automation.
