Direktdrivet ställdon jämfört med precisionsroterande ställdon jämfört med harmonisk reduktionsväxel: komplett jämförelseguide

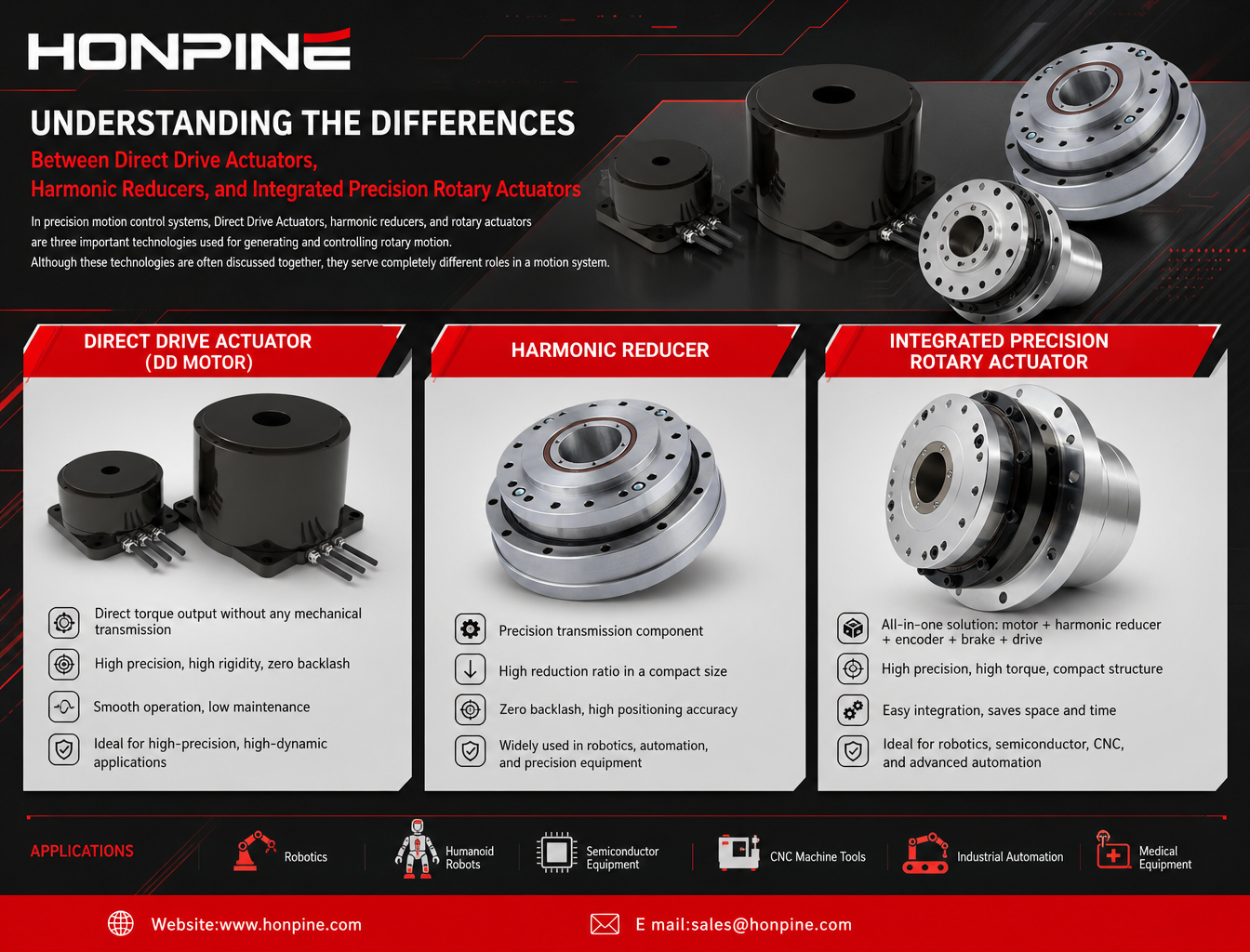

Förstå skillnaderna mellandirektdrivna ställdon,harmoniska växlar ochintegrerade precisionsställdon för rotation

I precisionssystem för rörelsestyrning är direktdrivna ställdon, harmoniska växlar och roterande ställdon tre viktiga tekniker som används för att generera och styra rotationsrörelser.

Även om dessa tekniker ofta diskuteras tillsammans har de helt olika roller i ett rörelsesystem.

En harmonisk växel är en precisionskomponent för kraftöverföring som ofta används inuti många roterande ställdon. Ett direktdrivet ställdon (DD-motor) genererar rotationsrörelse genom direkt överföring av vridmoment utan en mekanisk reduktionsmekanism. Ett harmoniskt roterande ställdon är däremot en integrerad rörelsemodul som kombinerar en motor, harmonisk växel, encoder, broms och styrkomponenter till en komplett lösning för roterande drift.

Att förstå skillnaderna mellan dessa tekniker är avgörande vid val av rätt rörelselösning för:

• Robotik

• Humanoida robotar

• Halvledarutrustning

• CNC-maskinverktyg

• Industriell automation

• Medicinsk utrustning

Olika positioner i ett rörelsesystem

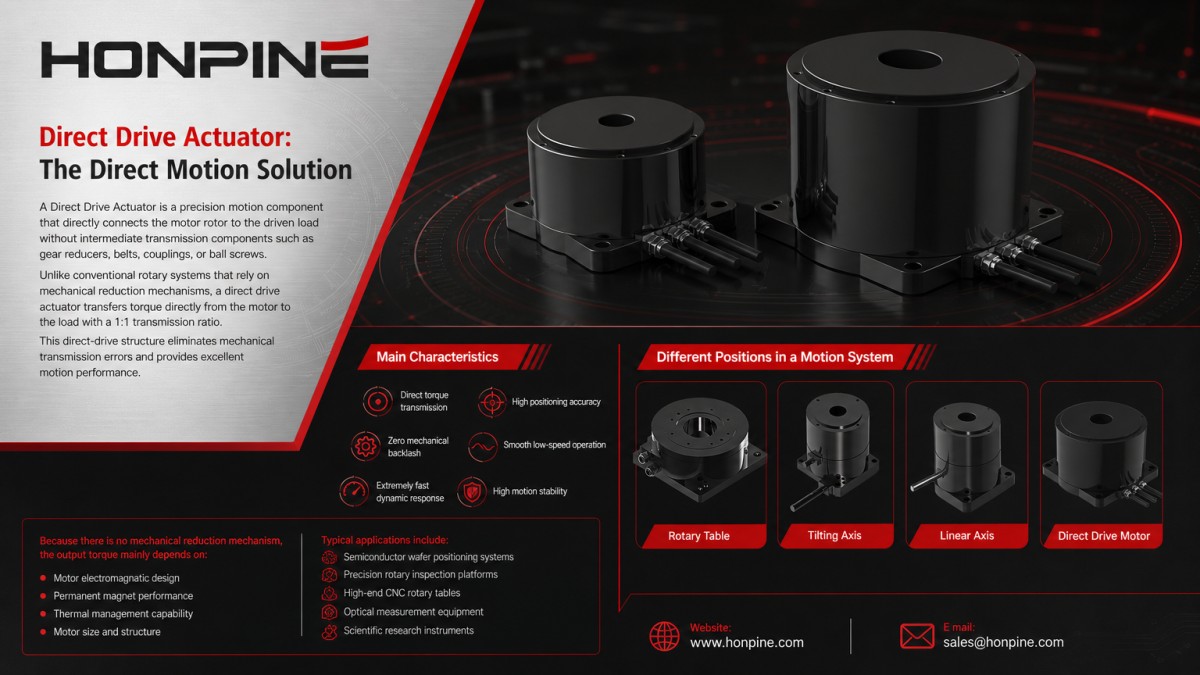

Direktdrivet ställdon: Den direkta rörelselösningen

Ett direktdrivet ställdon är en precisionskomponent för rörelsestyrning som direkt ansluter motorns rotor till den drivna lasten utan mellanliggande transmissionskomponenter som växelreducerare, remmar, kopplingar eller kulskruvar.

Till skillnad från konventionella roterande system som bygger på mekaniska reduktionsmekanismer överför ett direktdrivet ställdon vridmomentet direkt från motorn till lasten med ett transmissionsförhållande på 1:1.

Denna direktdrivna konstruktion eliminerar fel i den mekaniska transmissionen och ger utmärkta rörelseegenskaper.

De viktigaste egenskaperna hos direktdrivna ställdon omfattar:

• Direkt överföring av vridmoment

• Noll mekaniskt glapp

• Extremt snabb dynamisk respons

• Hög positioneringsnoggrannhet

• Jämn drift vid låg hastighet

• Hög rörelsestabilitet

Eftersom det inte finns någon mekanisk reduktionsmekanism beror utgående vridmoment huvudsakligen på:

• Motorns elektromagnetiska konstruktion

• Permanentmagneternas prestanda

• Förmågan till värmehantering

• Motorns storlek och konstruktion

Direktdrivna ställdon är särskilt lämpliga för tillämpningar som kräver extrem precision och snabb respons.

Typiska tillämpningar omfattar:

• System för positionering av halvledarwafer

• Precisionsplattformar för roterande inspektion

• CNC-rotationsbord i högklassiga maskiner

• Optisk mätutrustning

• Vetenskapliga forskningsinstrument

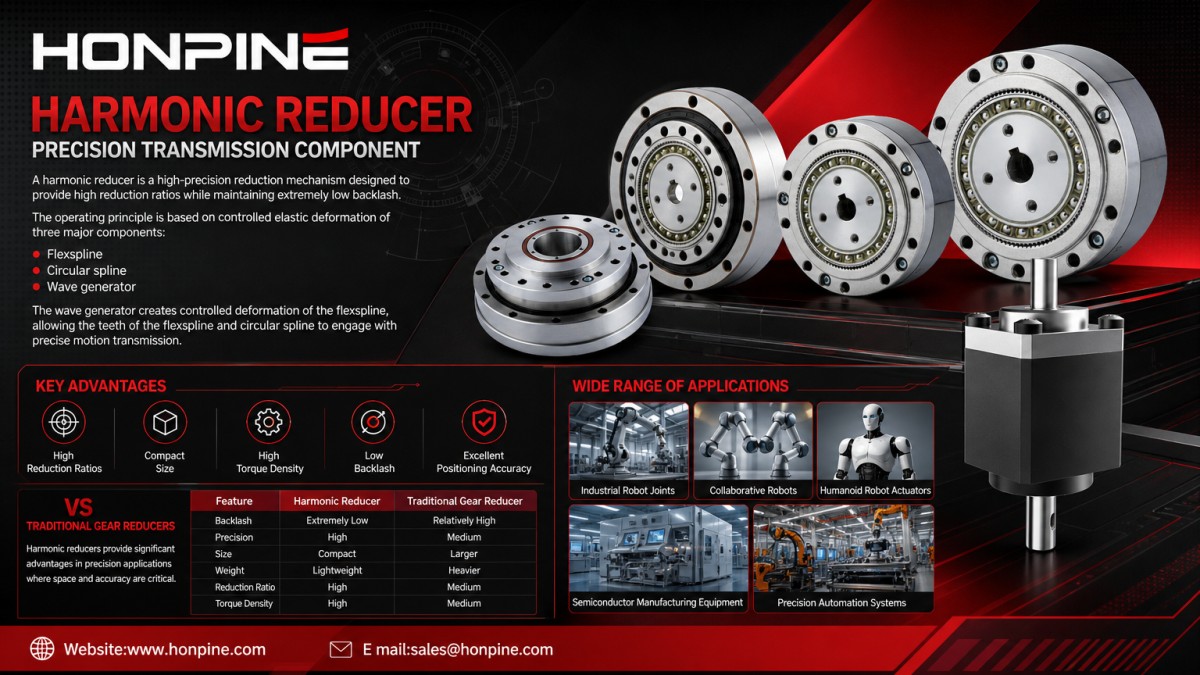

Harmonisk växel: Precisionskomponent för kraftöverföring

En harmonisk växel är en högprecisionsmekanism för reduktion som är utformad för att ge höga utväxlingsförhållanden samtidigt som ett extremt lågt glapp bibehålls.

Funktionsprincipen bygger på kontrollerad elastisk deformation hos tre huvudkomponenter:

• Flexspline

• Circular spline

• Wave generator

Våggeneratorn skapar en kontrollerad deformation av flexspline, vilket gör att tänderna på flexspline och circular spline griper in i varandra och möjliggör en exakt kraftöverföring.

Denna unika mekanism gör det möjligt för harmoniska växlar att uppnå:

• Höga utväxlingsförhållanden

• Kompakt storlek

• Hög vridmomentdensitet

• Lågt glapp

• Utmärkt positioneringsnoggrannhet

Jämfört med traditionella växelreducerare erbjuder harmoniska växlar betydande fördelar i precisionstillämpningar där utrymme och noggrannhet är avgörande.

Vanliga tillämpningar omfattar:

• Leder i industrirobotar

• Kollaborativa robotar

• Ställdon för humanoida robotar

• Utrustning för halvledartillverkning

• Precisionssystem för automation

Roterande ställdon: Integrerad rörelsemodul

Ett roterande ställdon är en komplett rörelsekomponent som är utformad för att ge en kontrollerad roterande utgång.

Till skillnad från en enskild motor eller växel integrerar ett roterande ställdon flera komponenter i en kompakt modul.

Ett typiskt roterande ställdon kan innehålla:

• Motor

• Växel

• Encoder

• Broms

• Servodrift

• Kommunikationsgränssnitt

Ett harmoniskt roterande ställdon kombinerar en harmonisk växel med en motor och styrkomponenter för att skapa en kompakt, installationsklar rörelselösning.

Denna integrerade konstruktion ger flera fördelar:

• Förenklad mekanisk konstruktion

• Minskad komplexitet i kabeldragningen

• Snabbare installation

• Förbättrad systemtillförlitlighet

• Enklare underhåll

För robotik- och automationsapplikationer minskar integrerade roterande ställdon utvecklingstiden och gör det möjligt för ingenjörer att fokusera på systemets övergripande prestanda.

Jämförelse mellan direktdrivet ställdon, harmonisk växel och roterande ställdon

Hur väljer man mellan direktdrivet ställdon, harmonisk växel och roterande ställdon?

Det rätta valet beror på applikationens krav, bland annat:

• Nödvändig noggrannhet

• Utgående vridmoment

• Responshastighet

• Installationsutrymme

• Krav på styrning

• Driftsmiljö

Olika tekniker ger olika fördelar.

Direktdrivet ställdon: Den ultimata lösningen för extrem precision och hastighet

Direktdrivna ställdon är utformade för applikationer där maximal dynamisk prestanda och positioneringsnoggrannhet krävs.

Eftersom det inte finns något mekaniskt transmissionssystem erbjuder direktdrivna ställdon:

• Direkt styrning av vridmoment

• Ultrasnabb respons

• Noll glapp

• Utmärkt rörelsejämnhet

• Hög positioneringsstabilitet

Typiska tillämpningar omfattar:

• Halvledarwafersteg

• Precisionsplattformar för optisk inspektion

• Rotationsbord med ultrahög precision

• Avancerade vetenskapliga instrument

Exempelvis kräver nästa generations litografisystem för halvledare extremt noggrann waferpositionering och snabb växling mellan höghastighetspositionering och skanning vid extremt låg hastighet.

Direktdriven ställdonsteknik ger den responshastighet och positioneringsnoggrannhet som krävs för dessa krävande applikationer.

Framtida tillämpningar för direktdrivna ställdon

Litografisystem för halvledare av nästa generation

Halvledartillverkning kräver allt mer exakta tekniker för waferpositionering.

Framtida litografiutrustning kommer att kräva rörelsesystem som klarar:

• Positionering vid hög hastighet

• Drift med ultralåga vibrationer

• Extremt noggrann skanningsrörelse

• Långsiktig positioneringsstabilitet

Direktdrivna ställdon är mycket lämpliga för dessa applikationer eftersom de eliminerar fel i den mekaniska transmissionen och ger direkt, exakt rörelsestyrning.

Optiska rymdsystem och precisionsmekanismer för riktning

Rymdapplikationer kräver rörelsekomponenter med:

• Hög tillförlitlighet

• Lång livslängd

• Låga underhållskrav

• Stabil precision

Eftersom direktdrivna ställdon inte är beroende av mekaniska kugghjul eller traditionella smörjsystem erbjuder de fördelar i applikationer som:

• Optiska rymdinstrument

• Riktningsmekanismer för satelliter

• Precisionsutrustning för flyg- och rymdindustrin

CNC-maskinverktyg med ultrahög precision

I takt med att tillverkningskraven rör sig mot allt högre noggrannhet kräver avancerade CNC-maskiner mer precisa system för roterande rörelser.

Direktdrivna ställdon kan stödja:

• Precisionsaxlar för rotation

• Bearbetning vid hög hastighet

• Tillverkning av optiska komponenter

• Formbearbetning med ultrahög precision

Genom att eliminera transmissionsfel bidrar direktdriven teknik till att förbättra:

• Bearbetningsnoggrannhet

• Ytkvalitet

• Positioneringsprestanda vid rotation

Kontakta Honpine för mer produktinformation om direktdrivna ställdon, precisionsställdon för rotation och harmoniska växlar
