Hur dimensionerar man robotledsmoduler för en robotarm? En praktisk ingenjörsguide?

Introduktion

Att välja rättrobotledmodulär en viktig del av konstruktionen av en robotarm, men valet av led bör inte börja med en enkel jämförelse av motorns vridmomentsdata. En robotarm är ett sammankopplat mekaniskt system, och prestandan hos en led kan direkt påverka belastningen, tröghetsmomentet och de dynamiska kraven för andra leder.

En vanlig metod är att välja en ledmodul utifrån robotens nominella nyttolast. Detta kan leda till en överdimensionerad eller underdimensionerad konstruktion eftersom nyttolasten endast är en del av den totala belastningen. Leden måste även förflytta den nedströms mekaniska strukturen, inklusive länkar, ändverktyg, kablar, sensorer och andra integrerade komponenter. Vid acceleration och inbromsning krävs ytterligare vridmoment för att övervinna rotationströgheten. Den valda leden måste därför uppfylla både statiska och dynamiska krav samtidigt som en lämplig säkerhetsmarginal bibehålls.

Ledens massa är en annan faktor som lätt förbises. En tyngre led kan ge högre vridmomentkapacitet, men om den extra massan monteras långt från robotbasen kan den öka tröghetsbelastningen som resten av robotarmen utsätts för. Detta kan i slutändan kräva större uppströmsmotorer och försämra accelerationsprestandan för hela systemet.

Av denna anledning är målet med dimensionering av robotleder inte att välja den största tillgängliga leden. Det är att fastställa den minsta praktiskt användbara leden som kan uppfylla kraven på vridmoment, hastighet, styvhet, termisk prestanda och driftförhållanden utan att i onödan öka robotarmens massa och tröghetsmoment.

Den här artikeln beskriver ett praktiskt ingenjörsmässigt tillvägagångssätt för dimensionering avrobotledmoduler för robotarmar, med fokus på belastningsberäkning, rotationströghet, ledmassa, vridmomentdensitet, mekanisk integration och optimering på systemnivå.

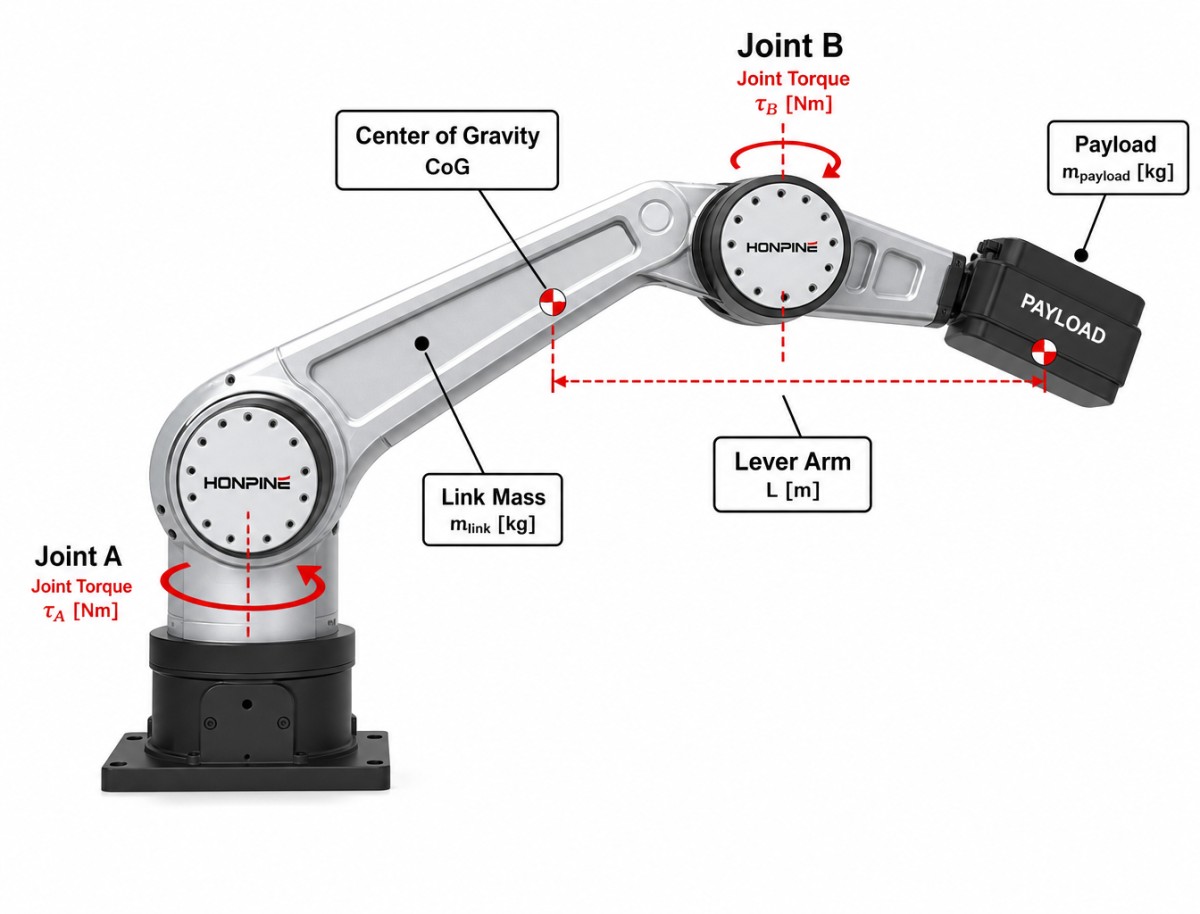

1. Valet av robotled bör börja med den mekaniska modellen

Innan en robotledmodul väljs bör robotarmen representeras som en mekanisk modell som innehåller länkdimensioner, länkmassor, nyttolast, ändverktyg, ledpositioner och ungefärliga tyngdpunkter.

Syftet med denna modell är inte nödvändigtvis att skapa en komplex simulering i början av projektet. En förenklad mekanisk modell kan redan ge värdefull information om vridmomentskraven för varje axel.

För varje led behöver ingenjören förstå hur mycket nedströms massa leden måste förflytta och hur långt från ledaxeln denna massa är placerad.

En enkel statisk approximation kan uttryckas som:

T = m × g × L

där T representerar gravitationsvridmomentet, m representerar den nedströms massan, g representerar gravitationsaccelerationen och L representerar det vinkelräta avståndet mellan ledaxeln och masscentrumet.

Denna ekvation visar varför det erforderliga vridmomentet inte kan bestämmas enbart utifrån nyttolasten. Massan hos robotens egna länkar och komponenter kan utgöra en betydande del av vridmomentskravet, särskilt när armen arbetar i utdragna positioner.

En korrekt process för leddimensionering bör därför börja med den mekaniska strukturen snarare än produktkatalogen.

2. Nyttolasten är endast en del av ledens belastning

När en robotarm beskrivs ha en viss nyttolastkapacitet är det lätt att anta att nyttolasten avgör det erforderliga ledvridmomentet.

I verkligheten ansvarar leden för att förflytta hela den nedströms monterade enheten.

Beroende på robotens struktur kan detta inkludera nyttolasten, ändverktyget, länkar, lager, kablar, sensorer och andra ledmoduler längre ut på armen.

Ju längre från en ledaxel en massa är placerad, desto större blir dess bidrag till gravitationsvridmomentet.

När en robotarm till exempel sträcks ut horisontellt kan avståndet mellan ledaxeln och det nedströms masscentrumet öka avsevärt. Samma nyttolast som ger ett relativt lågt vridmoment när armen är hopfälld kan skapa ett betydligt större vridmoment när armen är helt utsträckt.

Detta innebär att leddimensioneringen bör ta hänsyn till representativa och mest krävande robotpositioner i stället för att förlita sig på en enda nominell position.

Den praktiska frågan är inte bara:

"Vilken nyttolast har roboten?"

Den är:

"Vilken total nedströms massa måste denna led förflytta, och var är denna massa placerad under det mest krävande driftförhållandet?"

Denna skillnad är grundläggande vid konstruktion av en tillförlitlig robotarm.

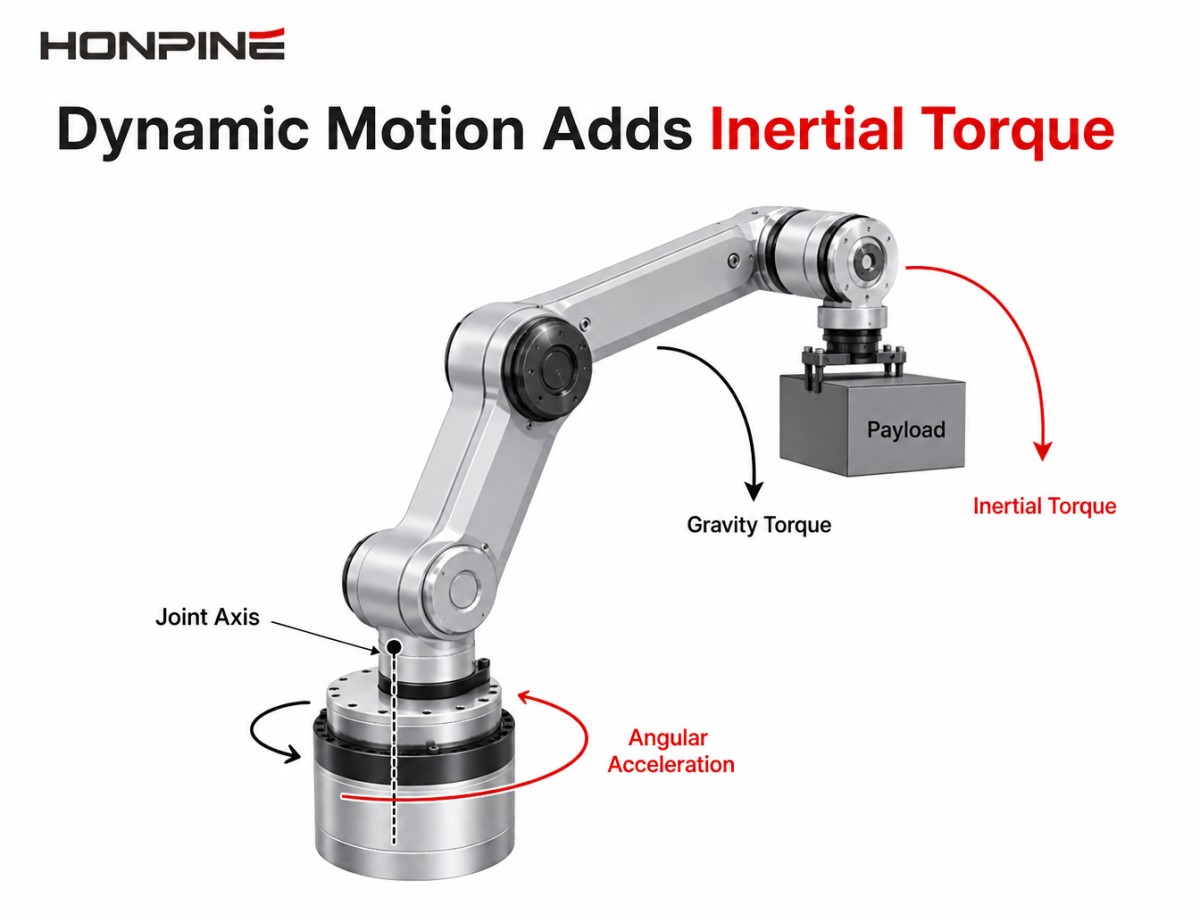

3. Dynamisk rörelse tillför tröghetsvridmoment

Statiska vridmomentsberäkningar ger en användbar utgångspunkt, men de är inte tillräckliga för en robotarm som behöver accelerera och bromsa in snabbt.

Under dynamisk rörelse måste leden också generera vridmoment för att accelerera den nedströms strukturens rotationströghet.

Det grundläggande sambandet är:

T_inertia = J × α

där J representerar det ekvivalenta rotationströghetsmomentet och α representerar vinkelaccelerationen.

Det totala vridmomentskravet kan därför betraktas som:

T_required = T_gravity + T_inertia + T_external

Den externa termen kan omfatta krafter som genereras av ändverktyget, processbelastningar, kabelkrafter eller andra applikationsspecifika störningar.

Detta är särskilt viktigt när robotarmen är konstruerad för snabb pick-and-place, maskinbetjäning, montering, inspektion eller andra tillämpningar med frekventa accelerationer och inbromsningar.

En led som verkar tillräcklig under statiska förhållanden kan kräva avsevärt högre vridmoment under dynamisk drift.

Därför bör ingenjörer använda den faktiska rörelseprofilen när det är möjligt. Enbart maximal hastighet avgör inte det dynamiska vridmomentskravet. Acceleration, inbromsning, nyttolastfördelning och den rörliga strukturens rotationströghet kan vara lika viktiga.

4. Ledmassan kan förändra kraven för hela roboten

En av de viktigaste faktorerna vid dimensionering av robotleder är massan hos själva den valda leden.

När en ledmodul monteras i en robotarm blir dess vikt en del av den nedströms belastningen för andra leder.

Detta innebär att valet av en tyngre led kan förändra vridmomentskravet för hela det mekaniska systemet.

Betrakta ett enkelt exempel. Om en tyngre led monteras nära robotarmens ände bidrar dess massa till belastningen som måste accelereras av lederna närmare robotbasen. Om den extra massan kräver en större uppströms led blir även den uppströms leden tyngre, vilket kan öka belastningen ytterligare.

Detta skapar ett samband på systemnivå mellan ledstorlek och robotmassa.

Effekten blir ännu mer betydande när rotationströgheten beaktas. För en förenklad punktmassa kan rotationströgheten approximeras som:

J = m × r²

där m är massan och r är avståndet från rotationsaxeln.

Eftersom avståndet kvadreras kan en relativt liten ökning av den distala massan få oproportionerligt stor effekt på tröghetsmomentet som en uppströms led upplever.

Därför kan valet av en led med överdriven vridmomentkapacitet ibland försämra robotens totala prestanda i stället för att förbättra den.

Den bästa leden är i allmänhet den som ger tillräcklig prestanda utan att tillföra onödig massa.

5. Vridmomentdensitet är en nyckelparameter vid konstruktion av robotarmar

För robotarmar är maximalt vridmoment viktigt, men det bör inte bedömas isolerat.

Vridmomentdensitet ger ytterligare ett användbart sätt att jämföra robotledmoduler.

I praktiken beskriver vridmomentdensitet hur mycket utgående vridmoment en led kan ge i förhållande till sin massa eller fysiska volym.

En led med hög vridmomentdensitet kan ge det erforderliga utgående vridmomentet samtidigt som robotstrukturen förblir kompakt och lätt.

Detta är särskilt värdefullt när leden monteras långt från robotbasen.

Genom att minska den distala massan kan vridmoment- och tröghetskraven för uppströms leder sänkas. Därmed kan fördelen med en lätt led med hög vridmomentdensitet sträcka sig bortom den enskilda axel där den är monterad.

Om exempelvis en kompakt harmonisk ledmodul kan ge det erforderliga vridmomentet med mindre massa än ett större alternativ, kan minskningen av distal vikt förbättra robotarmens totala mekaniska balans.

Detta kan bidra till högre acceleration, lägre energiförbrukning, minskad strukturell belastning och förbättrad dynamisk respons.

Därför bör ingenjörer vid jämförelse av aktuella robotledmotorer eller harmoniska robotledmoduler beakta sambandet mellan utgående vridmoment, ledmassa, fysiska dimensioner och faktiska applikationskrav.

6. Överdimensionera inte varje led av samma skäl

Att använda en överdimensionerad led i hela robotarmen kan förefalla förenkla konstruktionsarbetet eftersom samma produkt kan användas för flera axlar.

Detta tillvägagångssätt kan dock medföra onödig massa och kostnad.

En led som är lämplig för en axel med hög belastning kan vara överdriven för en axel med lägre belastning. Att installera den större leden där den inte behövs ökar robotens massa utan att nödvändigtvis förbättra dess användbara prestanda.

Den extra massan kan även öka belastningen på de andra lederna.

För en tillverkare av robotarmar är det bättre målet att skapa en standardiserad ledplattform med flera lämpliga storleks- och vridmomentklasser.

Detta gör det möjligt att bibehålla samma grundläggande mekaniska och elektriska konstruktionsfilosofi samtidigt som olika ledkapaciteter väljs utifrån de faktiska kraven för varje axel.

Standardisering kan minska komplexiteten i konstruktion och produktion, men standardisering innebär inte att varje axel ska använda exakt samma led.

Det ideala tillvägagångssättet är att minimera antalet ledvarianter och samtidigt bibehålla en lämplig balans mellan vridmoment och vikt.

7. Mekanisk storlek måste utvärderas tillsammans med vridmomentet

En robotledmodul måste rymmas i robotarmens struktur, men en kompakt ytterdimension bör inte bedömas separat från den erforderliga mekaniska prestandan.

Tillgängligt installationsutrymme, monteringsgränssnitt, ledlängd, utgående struktur, lagerarrangemang, kabeldragning och omgivande komponenter påverkar alla den slutliga ledkonstruktionen.

En led med tillräckligt vridmoment men alltför stor axiell längd kan kräva en omfattande omkonstruktion av armstrukturen.

På samma sätt kan en kompakt led passa mekaniskt men sakna tillräckligt kontinuerligt vridmoment eller termisk kapacitet för den avsedda driftcykeln.

Därför bör ledvalet utföras tillsammans med den mekaniska konstruktionen.

För varje aktuell modul bör ingenjörer jämföra produktens vridmoment- och hastighetsegenskaper med dess totala dimensioner och massa. Målet är att fastställa om leden kan uppfylla robotens prestandakrav inom det tillgängliga mekaniska utrymmet.

För kompakta robotarmar kan denna balans mellan vridmoment, massa, diameter och installationsvolym vara viktigare än någon enskild specifikation.

8. Kontinuerligt vridmoment och toppvridmoment bör utvärderas utifrån rörelseprofilen

En robotarms vridmomentskrav är inte konstant under drift.

Olika robotpositioner och rörelsefaser kan ge avsevärt olika belastningar.

Under acceleration kan det erforderliga vridmomentet öka eftersom leden måste övervinna rotationströgheten. Under en långvarig statisk position kan gravitationsvridmomentet bli den dominerande faktorn. Under snabb inbromsning kan systemet utsättas för ytterligare ett tillstånd med högt vridmoment.

Därför bör ingenjörer skilja mellan kontinuerliga och maximala driftkrav.

En led kan ha tillräckligt toppvridmoment för en kort accelerationshändelse men ändå vara olämplig för kontinuerlig drift om dess termiska kapacitet är otillräcklig.

Omvänt kan valet av en mycket stor led enbart för att öka toppvridmomentkapaciteten medföra onödig massa.

Det korrekta tillvägagångssättet är att jämföra ledens kontinuerliga kapacitet och toppkapacitet med robotens faktiska rörelseprofil.

För tillämpningar med repetitiva cykler bör även driftcykeln beaktas, eftersom den genomsnittliga termiska belastningen kan skilja sig avsevärt från den momentana toppbelastningen.

9. Ledvalet bör verifieras genom den kompletta robotmodellen

Inledande vridmomentsberäkningar är bara början.

När aktuella ledmoduler har valts bör deras faktiska massa och dimensioner införlivas i robotarmsmodellen.

Detta är viktigt eftersom den valda leden blir en del av det mekaniska systemet.

Om den inledande beräkningen exempelvis antar en led på 1 kg men den valda produkten väger 1.8 kg, bör beräkningen av nedströms massa uppdateras. Den extra massan kan förändra det erforderliga vridmomentet för uppströms leder.

Samma princip gäller för tyngdpunkten och rotationströgheten.

Ett praktiskt tekniskt arbetsflöde är därför iterativt. Konstruktören uppskattar först det erforderliga vridmomentet, väljer en lämplig led, uppdaterar robotmodellen med den faktiska ledmassan och dimensionerna, beräknar systemkraven på nytt och bekräftar sedan om de valda modulerna fortfarande är lämpliga.

Detta tillvägagångssätt är mer tillförlitligt än att välja alla leder en gång och anta att de ursprungliga beräkningarna förblir giltiga.

10. Ett praktiskt exempel: Dimensionering av en 6-axlig robotarm

Betrakta en 6-axlig robotarm med cirka 2 kg nyttolast och en räckvidd på omkring 500 mm.

Dessa två siffror räcker inte ensamma för att fastställa de korrekta ledmodulerna. Länkmassor, ledmassor, ändverktygets vikt, nyttolastens tyngdpunkt, acceleration, hastighet och robotposition måste också beaktas.

Konstruktionsprocessen kan börja med att skapa en förenklad mekanisk modell av armen.

För varje led beräknas den totala nedströms massan och dess tyngdpunkt. Fastställ sedan gravitationsvridmomentet under de mest krävande representativa positionerna.

Beräkna därefter tröghetsvridmomentet utifrån den erforderliga vinkelaccelerationen.

Det resulterande vridmomentskravet kan sedan jämföras med aktuella ledmoduler samtidigt som deras massa, diameter, längd, hastighet, styvhet och termiska egenskaper beaktas.

Efter att preliminära moduler har valts läggs deras faktiska massor till i robotmodellen och beräkningen upprepas.

Denna iterativa process kan visa att en till synes attraktiv led med högt vridmoment är onödigt tung, eller att en mindre led med högre vridmomentdensitet ger en bättre helhetslösning.

Det slutliga valet bör därför baseras på den kompletta robotarmen snarare än på isolerade produktspecifikationer.

11. Hur harmoniska ledmoduler stöder kompakta robotarmar

Harmonisk transmission används i stor utsträckning i robotiska rörelsesystem eftersom den kan ge höga utväxlingsförhållanden, kompakta dimensioner, hög vridmomentdensitet och lågt glapp.

När den integreras i en robotledmodul kan den harmoniska transmissionen kombineras med en motor, givare och andra funktioner som krävs av robotarkitekturen.

Värdet av denna integration blir särskilt tydligt när roboten har begränsat installationsutrymme.

Ett kompakt harmoniskt ledställdon kan minska antalet separata komponenter som behöver inrymmas i robotstrukturen och kan förenkla den mekaniska integrationen.

Den lämpliga harmoniska leden bör dock fortfarande väljas utifrån robotens faktiska krav.

Utväxlingsförhållande, utgående vridmoment, hastighet, ledmassa, dimensioner, styvhet, termisk prestanda, givarkonfiguration och styrgränssnitt bör alla beaktas inom systemkonstruktionen.

Syftet med en integrerad led är inte enbart att kombinera flera komponenter i ett hölje. Det är att tillhandahålla en praktisk rörelseenhet som kan införlivas i robotarmens mekaniska arkitektur och styrarkitektur.

12. Elektrisk integration och styrintegration bör beaktas under den mekaniska konstruktionen

Även om denna artikel fokuserar på mekanisk dimensionering bör elektrisk integration inte skjutas upp tills den mekaniska konstruktionen är klar.

Den valda robotledmodulen behöver fungera med robotens strömförsörjning, styrenhet, kommunikationsarkitektur och återkopplingssystem.

För en integrerad led bör ingenjörer bekräfta den erforderliga matningsspänningen, strömkapaciteten, kommunikationsgränssnittet, givarkonfigurationen, drivrutinsarkitekturen och tillgängliga återkopplingsdata.

Denna information kan påverka den övergripande robotarkitekturen, särskilt när flera ledmoduler arbetar från ett gemensamt DC-strömsystem.

Den fysiska dragningen av kraft- och kommunikationskablar bör också beaktas under den mekaniska konstruktionen. En led som erbjuder en lämplig intern kabelväg kan förenkla inbyggnaden av den kompletta robotarmen.

Nyckelprincipen är att utvärdera mekanisk och elektrisk integration tillsammans i stället för att behandla leden som en isolerad motorkomponent.

13. Ett systemnivåbaserat tillvägagångssätt för dimensionering av robotleder

En tillförlitlig process för dimensionering av robotleder kan sammanfattas genom flera sammanhängande tekniska steg.

Det första steget är att definiera robotens geometri och driftförhållanden. Detta omfattar länkdimensioner, massfördelning, nyttolast, ändverktyg, hastighet, acceleration och arbetscykel.

Det andra steget är att beräkna de statiska och dynamiska vridmomentskraven för varje axel.

Det tredje steget är att jämföra aktuella ledmoduler utifrån vridmoment, hastighet, massa, dimensioner, styvhet och termisk kapacitet.

Det fjärde steget är att införliva de valda ledmassorna i den kompletta mekaniska modellen och beräkna de uppströms kraven på nytt.

Det femte steget är att verifiera den slutliga konfigurationen under robotens faktiska driftförhållanden, inklusive representativa positioner, acceleration, kontinuerlig drift och termisk belastning.

Denna process förhindrar ett vanligt konstruktionsmisstag där varje led väljs oberoende utan att hänsyn tas till dess inverkan på hela robotarmen.

14. Hur HONPINE arbetar med val av robotledmoduler

HONPINE erbjuder harmoniska växlar, harmoniska ledmotorer, harmoniska rotationsställdon, planetväxlar och integrerade rörelselösningar för robotik och industriella automationsapplikationer.

För robotarmsprojekt kan ledvalet utvärderas utifrån det mekaniska systemets faktiska krav i stället för att enbart matcha en nyttolastsiffra mot en motors vridmomentsdata.

Nyckelparametrarna omfattar nyttolast, armräckvidd, länkmassa, ledhastighet, acceleration, driftcykel, installationsdimensioner, erforderligt vridmoment, strömförsörjning och styrarkitektur.

Dessa parametrar kan användas för att utvärdera den lämpliga kombinationen av motor, harmonisk transmission, givare, drivarkitektur och mekaniskt gränssnitt.

För kundanpassade robotapplikationer kan processen för ledval börja med robotens mekaniska modell och belastningskrav. Aktuella ledmoduler kan sedan utvärderas utifrån deras vridmomentkapacitet, massa, dimensioner, hastighet och integrationskrav.

Detta tillvägagångssätt gör det möjligt att optimera ledarkitekturen tillsammans med robotarmen i stället för att behandla leden som en fristående komponent.

15. Checklista för dimensionering av robotledmoduler

Innan en robotledmodul slutligen fastställs bör ingenjörer verifiera det fullständiga sambandet mellan leden och robotarmen.

Den nedströms massan bör beräknas för varje axel, inklusive nyttolast, ändverktyg, länkar, kablar, sensorer och andra komponenter som leden behöver förflytta. Tyngdpunkten bör beaktas under representativa och mest krävande robotpositioner.

Statiskt gravitationsvridmoment och dynamiskt tröghetsvridmoment bör beräknas separat. Det erforderliga kontinuerliga vridmomentet och toppvridmomentet bör sedan jämföras med den faktiska driftcykeln.

Massan hos den valda leden bör införlivas i den kompletta robotmodellen eftersom den kan förändra vridmoment- och tröghetskraven för uppströms leder.

Ingenjörer bör även jämföra vridmomentdensitet, leddimensioner, hastighet, styvhet, termisk kapacitet, mekaniskt gränssnitt, kabeldragning, strömförsörjning och styrkompatibilitet.

Det slutliga målet är att välja en led som uppfyller robotens prestandakrav utan att tillföra onödig massa eller mekanisk komplexitet.

Slutsats

Dimensionering av en robotledmodul för en robotarm är ett ingenjörsproblem på systemnivå.

Nyttolasten är endast en del av beräkningen. Leden måste även förflytta de nedströms länkarna, ändverktyget, kablarna, sensorerna och andra komponenter. Under dynamisk drift skapar rotationströghet och acceleration ytterligare vridmomentskrav. Samtidigt kan massan hos den valda leden påverka belastningen och trögheten som andra leder utsätts för.

Det är därför sällan den bästa konstruktionsstrategin att helt enkelt välja leden med högst vridmoment.

Ett effektivare tillvägagångssätt är att beräkna belastningen för varje axel, utvärdera gravitations- och tröghetsvridmoment, beakta massan och vridmomentdensiteten hos aktuella ledmoduler och sedan verifiera hela robotarmen med de valda komponenterna inkluderade i den mekaniska modellen.

För kompakta robotarmar och precisionsrobotarmar kan en korrekt dimensionerad harmonisk robotledmodul erbjuda en användbar kombination av kompakt inbyggnad, hög vridmomentdensitet, högt utväxlingsförhållande och exakt rotationsrörelse.

Målet är inte att göra varje led så kraftfull som möjligt.

Målet är att skapa en balanserad ledarkitektur där varje modul ger den erforderliga prestandan samtidigt som hela robotarmen hålls lätt, responsiv och mekaniskt effektiv.
