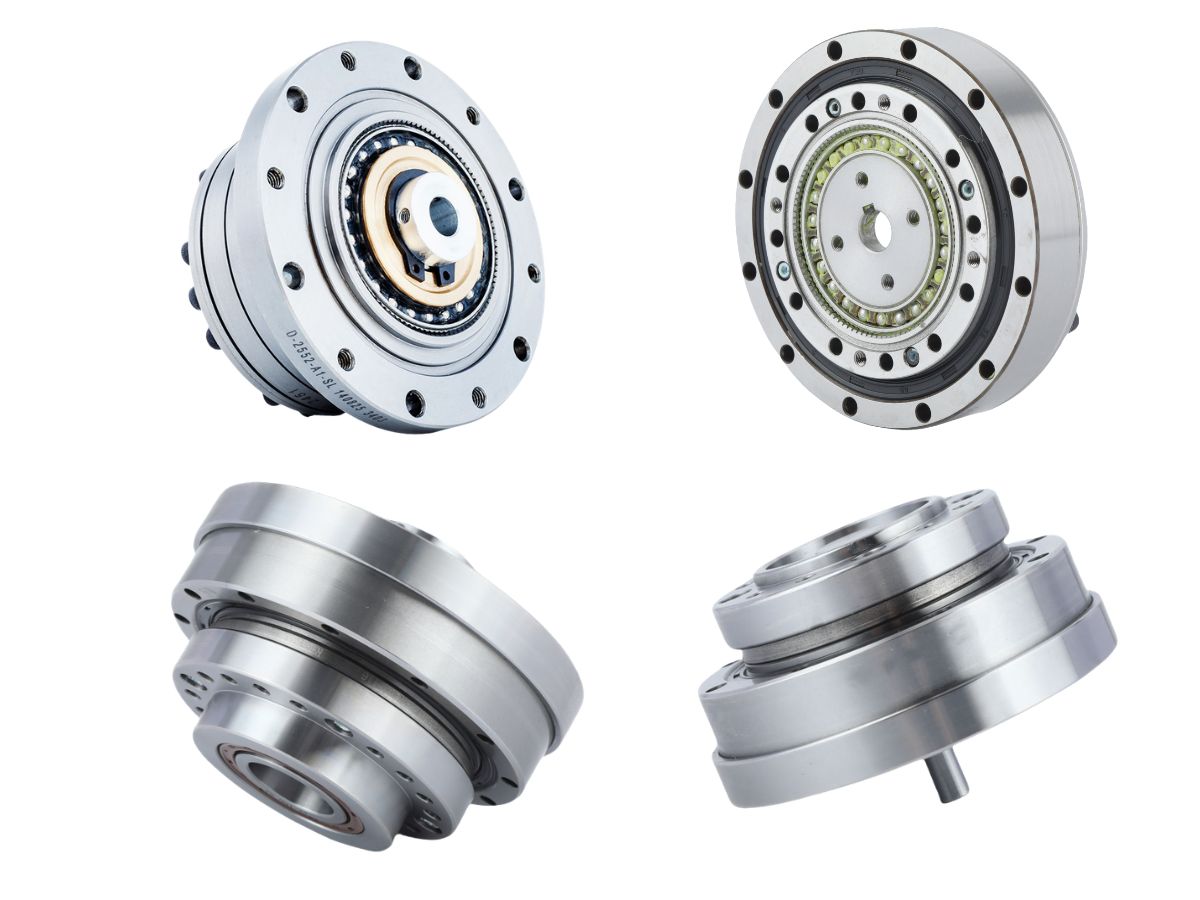

Introduktion till harmoniska växlar av kopp-, hatt- och pannkakstyp: Så väljer du rätt strain wave-växel

Flexspline-växeln är en av de viktigaste komponenterna i en töjningsvågsväxel, och dess strukturella design har en direkt inverkan på reducerarens axiella längd, momentkapacitet, vridstyvhet, ihåliga konfiguration och installationsmetod. I takt med att industriell utrustning fortsätter att bli mer kompakt och starkt integrerad har olika flexspline- och harmoniska reducerarkonfigurationer utvecklats för att möta olika mekaniska krav.

Bland de mest diskuterade konfigurationerna finns koppformade töjningsvågsdrev , hattformade töjningsvågsdrev och pannkaksformade harmoniska reducerare . Dessa tre konstruktioner delar samma grundläggande princip för töjningsvågsöverföring, men deras mekaniska strukturer är optimerade för olika prioriteringar. Koppformade konstruktioner betonar mogen teknik och balanserad prestanda, hattformade konstruktioner ger förbättrad axiell packning och mekanisk integration, medan pannkaksformade harmoniska reducerare fokuserar på att minimera axiell höjd.

För ingenjörer som arbetar med 3C-automation, halvledarutrustning, CNC-maskiner, precisionsinspektionssystem och andra industriella rörelseapplikationer är det viktigt att förstå dessa strukturella skillnader när man väljer en harmonisk reducerare. Den minsta reduceraren är inte nödvändigtvis det bästa valet. Rätt konfiguration beror på erforderligt vridmoment, rotationströghet, positioneringsnoggrannhet, vridstyvhet, installationsutrymme, håldiameter, driftscykel och livslängd.

Varför är Flexspline-design viktigt i en harmonisk reducerare?

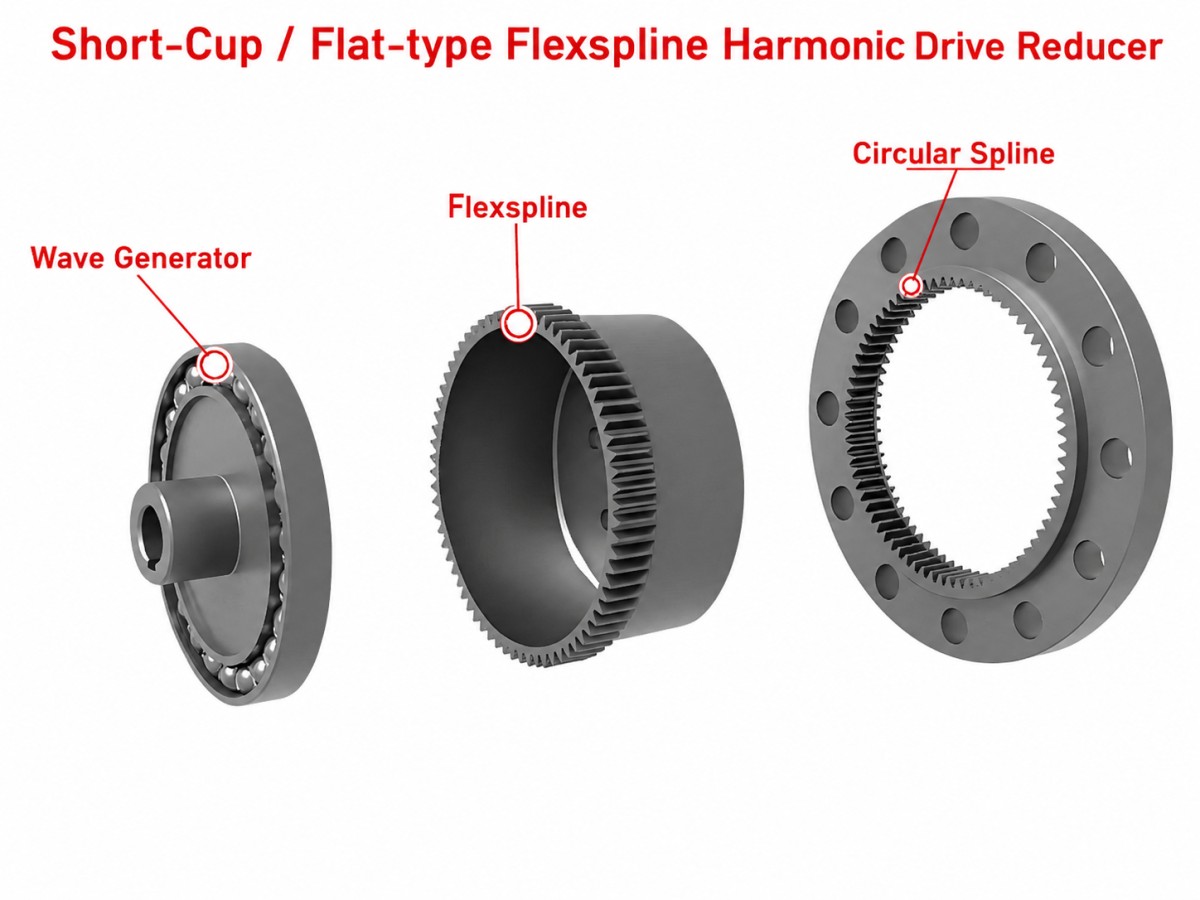

En töjningsvågsväxel består vanligtvis av en våggenerator, en flexspline och en cirkulär spline. Under drift tvingar våggeneratorn flexsplinen att deformeras till en elliptisk form, vilket gör att den kan ingripa med den cirkulära splinen. Eftersom de två splines har olika antal tänder genererar denna kontrollerade deformation ett högt reduktionsförhållande.

Flexspline-elementet måste utföra två krävande funktioner samtidigt. Det måste vara tillräckligt flexibelt för att deformeras upprepade gånger under våggeneratorn, samtidigt som det förblir tillräckligt starkt för att överföra vridmoment och motstå ett stort antal deformationscykler. Som ett resultat har dess geometri ett direkt samband med den övergripande prestandan hos den harmoniska reduceraren.

Flexspline-strukturen kan påverka reducerarens axiella dimensioner, momentöverföring, vridstyvhet, utmattningshållfasthet, utgående flänsarrangemang, hålrum, lagerkonfiguration och mekanisk integration. Det är därför kopp-, hatt- och pannkakskonfigurationer bör betraktas som olika tekniska lösningar snarare än bara olika externa former.

Tre stora harmoniska reduceringskonfigurationer

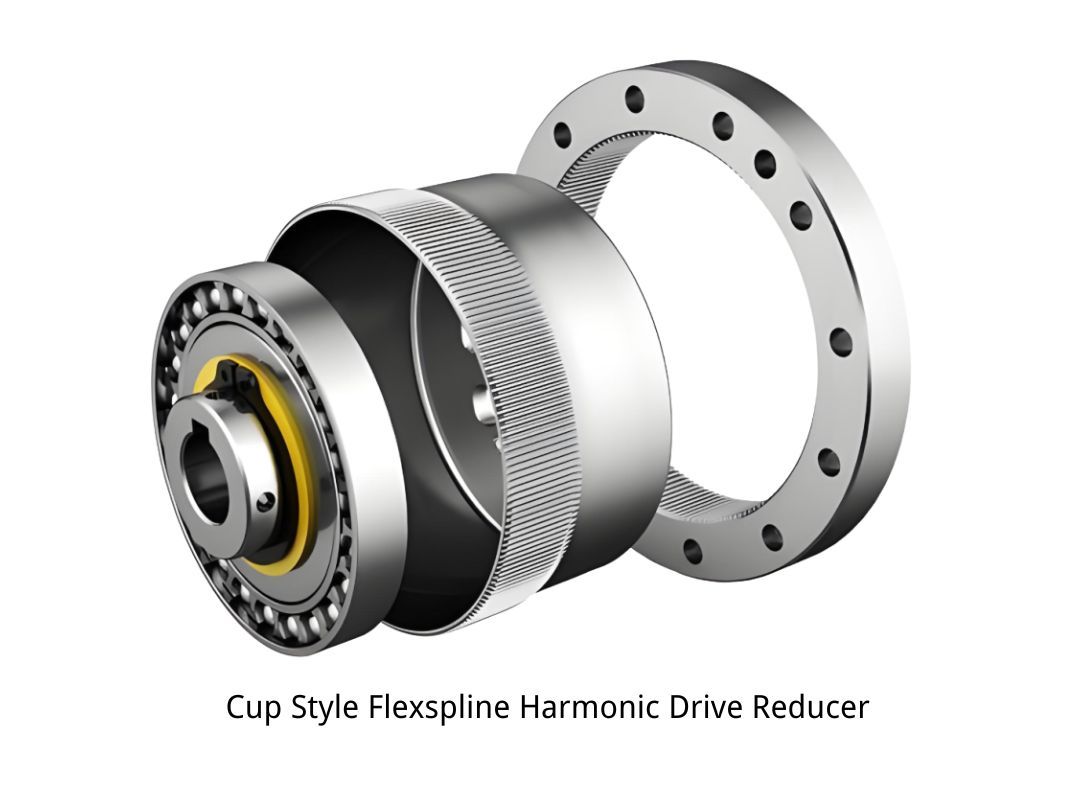

Kopptyp töjningsvågväxel

Skålformad flexspline är en av de mest mogna och använda töjningsvågsdrevkonfigurationerna. Dess flexibla kropp har en skålformad struktur, med kuggarna placerade runt den öppna änden och den slutna änden anslutna till utgångsstrukturen. Våggeneratorn är installerad inuti flexspline och producerar den elastiska deformation som krävs för transmission.

Den största fördelen med koppkonstruktionen är dess mogna och balanserade tekniska egenskaper. Tillverkningstekniken är väl etablerad och strukturen kan ge höga reduktionsförhållanden, lågt glapp, hög positioneringsnoggrannhet och pålitlig momentöverföring. Den finns också i ett brett utbud av storlekar och specifikationer, vilket gör den lämplig för många allmänna precisionstransmissionsapplikationer.

Den huvudsakliga begränsningen är axiell längd. Eftersom flexspline-ventilen har en relativt lång skålformad kropp och en sluten botten, kan en konventionell skålformad reducerare kräva mer axiellt installationsutrymme än vissa tillplattade konfigurationer. Bottenstrukturen kan också uppta en del av det inre utrymmet, vilket kan begränsa utformningen av stora genomgående hål.

För tillämpningar där axiell höjd inte är den primära begränsningen är dock kopptypen fortfarande ett praktiskt och kostnadseffektivt alternativ. Den kan användas inom industriell automation, 3C-monteringsutrustning, precisionspositioneringsmekanismer, CNC-hjälpaxlar, inspektionsutrustning och andra industrimaskiner.

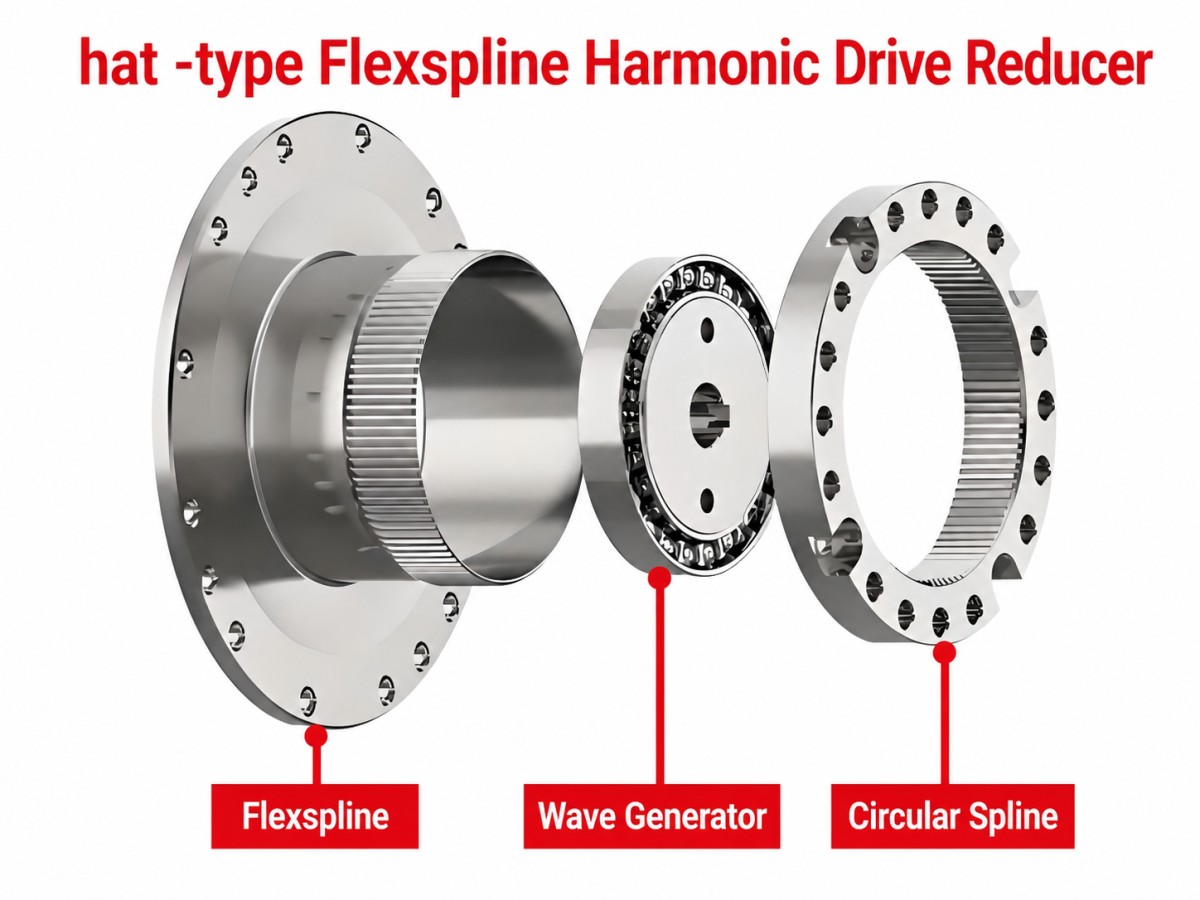

Hattyp Spänningsvågväxel

Flexspline-konstruktionen av hatttypen utvecklades för att uppnå ett mer kompakt mekaniskt arrangemang än den konventionella koppkonstruktionen. Dess profil liknar en hatt eller klocka, med utgångsflänsen och den flexibla sektionen arrangerade annorlunda än koppkonstruktionen.

En av de största fördelarna med denna konfiguration är förbättrad axiell packning. Beroende på den specifika konstruktionen kan en töjningsvågsväxel av hatttyp avsevärt minska den totala axiella längden samtidigt som höga reduktionsförhållanden, lågt glapp och exakt rotationsväxel bibehålls. Dess utgående fläns och husarrangemang kan också ge större flexibilitet vid integrering av reduktionsväxeln i en kompakt maskinstruktur.

Hattliknande konstruktioner kan också vara fördelaktiga när den roterande mekanismen kräver en central passage för kablar, sensorer, pneumatiska slangar eller andra interna komponenter. En lämplig ihålig konfiguration kan förenkla kabeldragning och minska störningar mellan rörliga kablar och omgivande mekaniska komponenter.

Den mer komplexa geometrin kan dock öka tillverknings- och inspektionskraven. Den slutliga prestandan beror också på flexspline-materialet, värmebehandlingen, tandnoggrannheten, lagerstrukturen, husets styvhet och utgående flänsdesign.

Hattformade töjningsvågskugghjul är därför särskilt attraktiva för kompakta industriella roterande mekanismer, precisionsautomationsutrustning, halvledarmaskiner, 3C-tillverkningsutrustning och utrymmesbegränsade positioneringssystem.

Pannkaksharmonisk reducerare

En pannkaksliknande harmonisk reducerare är främst utformad för att minimera axiell höjd. Dess relativt platta, skivliknande struktur gör att transmissionen tar upp mindre utrymme längs rotationsaxeln samtidigt som de grundläggande fördelarna med töjningsvågsväxlar bibehålls.

Denna lågprofilkonfiguration kan vara särskilt värdefull när utrustningen har tillräckligt radiellt utrymme men mycket begränsat axiellt utrymme. Typiska tillämpningar inkluderar tunna rotationsbord, kompakta indexeringsmekanismer, halvledarutrustning, optiska inspektionssystem, precisionsautomationsmaskiner och lågprofilerade rotationsplattformar.

Den största fördelen med en pannkaksformad harmonisk reducerare är därför inte nödvändigtvis högre vridmoment eller högre precision. Dess viktigaste värde är mekanisk packningseffektivitet. Genom att minska axiell höjd kan konstruktören integrera den roterande transmissionen i utrustning där en konventionell koppformad reducerare kan vara för lång.

Samtidigt medför minskningen av de axiella dimensionerna ytterligare designutmaningar. Flexspline-geometri, lastfördelning, lagerarrangemang, vridstyvhet, utmattningshållfasthet och utgående vridmoment måste alla optimeras noggrant. Därför bör en pannkaksformad harmonisk reducerare inte väljas bara för att den är tunnare.

För industriella tillämpningar med hög belastning bör ingenjörer vara särskilt uppmärksamma på nominellt vridmoment, toppmoment, vridstyvhet, radiell belastning, axiell belastning, tillåtet moment, glapp och livslängd.

Kopptyp vs. Hattyp vs. Pannkaksharmonisk reducerare

De tre konfigurationerna kan jämföras ur ett tekniskt perspektiv:

Denna tabell representerar allmänna strukturella egenskaper snarare än absolut produktprestanda. Faktisk vridmomentkapacitet, styvhet, glapp och livslängd kan variera avsevärt mellan tillverkare och enskilda produktserier.

Hur struktur påverkar vridmoment, styvhet och noggrannhet?

Ett vanligt misstag vid val av harmonisk reducerare är att jämföra produkter endast efter ytterdiameter eller reduktionsförhållande. Den strukturella konfigurationen bör också utvärderas mot den faktiska belastningen och rörelseprofilen.

Momentkapaciteten beror på faktorer som flexspline-geometri, material, värmebehandling, tandingrepp, våggeneratordesign, lagerkapacitet och husets styvhet. Samma ytterdiameter betyder inte nödvändigtvis samma utgångsmoment.

Vridstyvhet är särskilt viktigt i högprecisionsindustriutrustning. En roterande axel som används i halvledarmaskiner eller CNC-utrustning kan utsättas för externa krafter som orsakar vinkeldeformation. I dessa tillämpningar behöver konstruktören utvärdera inte bara nominellt vridmoment utan även vridstyvhet, radiell belastning, axiell belastning och tillåtet moment.

Positioneringsnoggrannhet är också en egenskap på systemnivå. Även om töjningsvågsväxlar är kända för mycket lågt glapp, beror den slutliga positioneringsnoggrannheten för en maskin också på pulsgivarens upplösning, servostyrning, lagerspel, husets styvhet, monteringsnoggrannhet och externa belastningar.

Därför bör en pannkaksliknande harmonisk reducerare inte automatiskt anses vara mer exakt bara för att den är tunnare, och en hattliknande reducerare bör inte automatiskt anses vara styvare bara för att den har en större monteringsfläns. Hela det mekaniska systemet avgör slutresultatet.

Vilken harmonisk reducerare är lämplig för olika industriella tillämpningar?

3C Automation

3C-tillverkningsutrustning kräver ofta snabb och repeterbar rotationspositionering i en kompakt maskinstruktur. Reducerväxeln kan arbeta genom ett stort antal rörelsecykler, vilket gör att glapp, repeterbarhet, hastighet, livslängd och kostnad är viktiga urvalsfaktorer.

En töjningsvågsväxel av kopptyp kan ge en bra balans mellan prestanda och kostnad när tillräckligt axiellt utrymme finns tillgängligt. En hattväxel kan övervägas när rotationsmekanismen behöver vara kortare och mer integrerad. En pannkaksformad harmonisk reducerare blir attraktiv när utrustningshöjden är särskilt begränsad.

Halvledarutrustning

Halvledarutrustning ställer höga krav på positioneringsstabilitet, repeterbarhet, vibrationer, strukturell styvhet och termiskt beteende. Reducerväxeln måste bibehålla stabil överföringsprestanda under långa driftscykler.

Hattyp och pannkakskonfigurationer kan ge användbara kapslingsfördelar i kompakta halvledarmekanismer. Valet bör dock baseras på de fullständiga mekaniska kraven snarare än enbart axiell storlek. Vridstyvhet, momentbelastning, termisk stabilitet och långsiktig tillförlitlighet är fortfarande viktiga.

CNC-maskiner

CNC-rotationsmekanismer kan utsättas för betydligt högre externa belastningar än många vanliga positioneringssystem. Förutom glapp och positioneringsnoggrannhet bör ingenjörer noggrant utvärdera utgångsmoment, vridstyvhet, radiell belastning, axiell belastning och tillåtet moment.

En koppformad konfiguration kan vara lämplig när det finns tillräckligt med installationsutrymme och en balanserad transmissionslösning krävs. Hattformade konstruktioner kan vara fördelaktiga när kompakthet och mekanisk integration är viktiga. Pannkakskonstruktioner kan lösa allvarliga begränsningar i axiellt utrymme, men deras belastnings- och styvhetsspecifikationer bör noggrant kontrolleras före val.

Precisionsinspektionsutrustning

Precisionsinspektionssystem kombinerar ofta roterande positionering med kameror, optiska komponenter, sensorer eller mätinstrument. Lågt glapp och repeterbarhet är viktigt, medan den mekaniska strukturen också kan ha strikta dimensionsbegränsningar.

Hatt- och pannkaksformade harmoniska reducerare kan vara användbara när transmissionen behöver integreras i en kompakt inspektionsmekanism. Det slutliga valet bör beakta nyttolast, momentbelastning, erforderlig vinkelnoggrannhet, vibration och installationsomfång.

Hur man väljer rätt struktur för harmonisk reducering？

En praktisk urvalsprocess kan börja med applikationen snarare än reducermodellen.

Beräkna först lasten. Bestäm total massa, rotationströghet, radiell last, axiell last, momentlast och externa processkrafter.

För det andra, definiera rörelseprofilen. Den erforderliga utgående hastigheten, accelerationen, retardationen, positioneringsvinkeln, cykeltiden och arbetscykeln avgör de faktiska transmissionskraven.

För det tredje, fastställ precisionskraven. Glapp, positioneringsnoggrannhet, repeterbarhet och vridstyvhet bör definieras innan reducerare väljs.

För det fjärde, bestäm det mekaniska höljet. Kontrollera maximal ytterdiameter, tillgänglig axiell längd, erforderlig håldiameter, utgångsflänsens dimensioner, motorns installationsutrymme och krav på kabeldragning.

Jämför slutligen den totala prestandan och kostnaden. Valet bör balansera vridmoment, styvhet, precision, kompakthet, livslängd och kostnad snarare än att optimera en enda parameter.

Generellt sett är en töjningsvågsväxel av kopptyp attraktiv när mogen teknik, balanserad prestanda och kostnadseffektivitet prioriteras. En töjningsvågsväxel av hatttyp är mer lämplig när axiell kompakthet och mekanisk integration är viktiga. En pannkaksformad harmonisk reducerare bör övervägas när extremt låg axiell höjd är det primära mekaniska kravet.

Snabbvalsguide

Den faktiska håldiametern och belastningskapaciteten bör alltid bekräftas utifrån tillverkarens tekniska data.

Är en pannkaksharmonisk reducerare alltid bättre för att den är mindre?

Inga.

Den främsta fördelen med en pannkaksharmonisk reducerare är dess låga axiella höjd, inte automatiskt högre vridmoment, styvhet eller noggrannhet.

Till exempel kan en högbelastad CNC-rotationsaxel dra större nytta av en något längre reducer med högre vridstyvhet och momentkapacitet. Å andra sidan kan ett tunt precisionsrotationsbord få en betydande mekanisk fördel av en pannkaksdesign eftersom axiellt utrymme är den största begränsningen.

Det är därför kompakthet bör behandlas som ett applikationskrav, snarare än en universell prestandarankning.

Samma princip gäller för kupa- och hattkonfigurationer. En kupaformad reducerare är inte sämre bara för att den är längre, och en hattformad reducerare är inte automatiskt bättre bara för att den är mer kompakt.

Rätt struktur är den som ger den erforderliga prestandan inom det tillgängliga mekaniska ramverket.

Utvecklingen av kompakta harmoniska reducerstrukturer

Utvecklingen av töjningsvågsväxlar fokuserar alltmer på att förbättra momenttäthet, kompakthet, styvhet och systemintegration.

Framsteg inom flexspline-material, tandprofiler, värmebehandling, våggeneratordesign, lagerteknik och precisionstillverkning hjälper tillverkare att uppnå högre prestanda i mindre paket.

Samtidigt ökar trenden mot högintegrerad automationsutrustning efterfrågan på lågprofilerade och applikationsspecifika transmissionsstrukturer.

Snarare än att ersätta en konfiguration med en annan, kommer marknaden sannolikt att fortsätta utveckla olika lösningar för olika krav:

Kopptyp — balanserad prestanda och kostnad

Hattyp — kompakthet och mekanisk integration

Pannkakstyp — ultralåg axiell höjd

Detta ger maskinkonstruktörer mer flexibilitet när de optimerar hela rörelsesystemet.

HONPINE precisionslösningar för harmoniska reducerare

HONPINE utvecklar precisionsprodukter för harmonisk transmission och roterande rörelselösningar för industriell automation, 3C-tillverkning, halvledarutrustning, CNC-maskiner, precisionsinspektion och andra högprecisionstillämpningar.

Vid val av harmonisk reducerare kan HONPINE utvärdera viktiga parametrar inklusive:

• Utgående vridmoment

• Reduktionsförhållande

• Glapp

• Vridstyvhet

• Maximal ingångshastighet

• Installationsmått

• Ihåliga krav

• Radiella och axiella belastningar

• Tillåtet moment

• Driftscykel

• Livslängd

Målet är inte bara att välja den minsta eller högsta momentreduceraren. En lämplig harmonisk transmission bör ge den precision, styvhet, momentkapacitet, hållbarhet och mekaniska integration som krävs samtidigt som den effektivt passar in i den övergripande maskinarkitekturen.

Slutsats

Kopptyp, hatttyp och pannkakstyp för harmoniska reducerare representerar tre olika metoder för att optimera överföringen av töjningsvågor.

Töjningsvågsväxeln av kopptyp är en mogen och ekonomisk konfiguration som ger en stark balans mellan vridmomentkapacitet, precision, tillförlitlighet och tillverkningskostnad.

Töjningsvågsväxeln av hatttyp fokuserar på förbättrad axiell packning och mekanisk integration, vilket gör den attraktiv för kompakta industriella roterande mekanismer.

Pancake-harmoniska reduceraren tar lågprofildesignen ett steg längre genom att minimera axiell höjd, vilket gör den särskilt användbar för tunna rotationssteg och utrustning med kraftiga höjdbegränsningar.

Det finns ingen universellt överlägsen konfiguration.

För 3C-automation, halvledarutrustning, CNC-maskiner, precisionsinspektion och andra högprecisionsapplikationer inom industrin bör rätt val baseras på de faktiska mekaniska kraven.

Ingenjörer bör utvärdera:

Vridmoment + Rotationströghet + Styvhet + Glapp + Axiellt utrymme + Hålkrav + Intermittensitet + Livslängd + Kostnad

Den bästa harmoniska reduceraren är därför inte nödvändigtvis den minsta, dyraste eller högst rankade produkten.

Det är den konfiguration som bäst matchar applikationens mekaniska krav.
