Varför är Harmonic Drive strain wave-växlar idealiska för registreringssystem i flexografiska tryckmaskiner?

Eftersom de bläck som används i flexotryck uppfyller gröna och miljövänliga standarder har flexotryck blivit allt mer populärt under de senaste åren i takt med att miljömedvetenheten fortsätter att öka. Jämfört med traditionella tryckmetoder erbjuder flexotryckmaskiner högre produktivitet och förbättrad trycknoggrannhet.

Denna artikel sammanfattar HONPINEs erfarenhet som erhållits genom leveranser av harmonic drive strain wave-växlar till tillverkare av flexotryckmaskiner under de senaste åren.

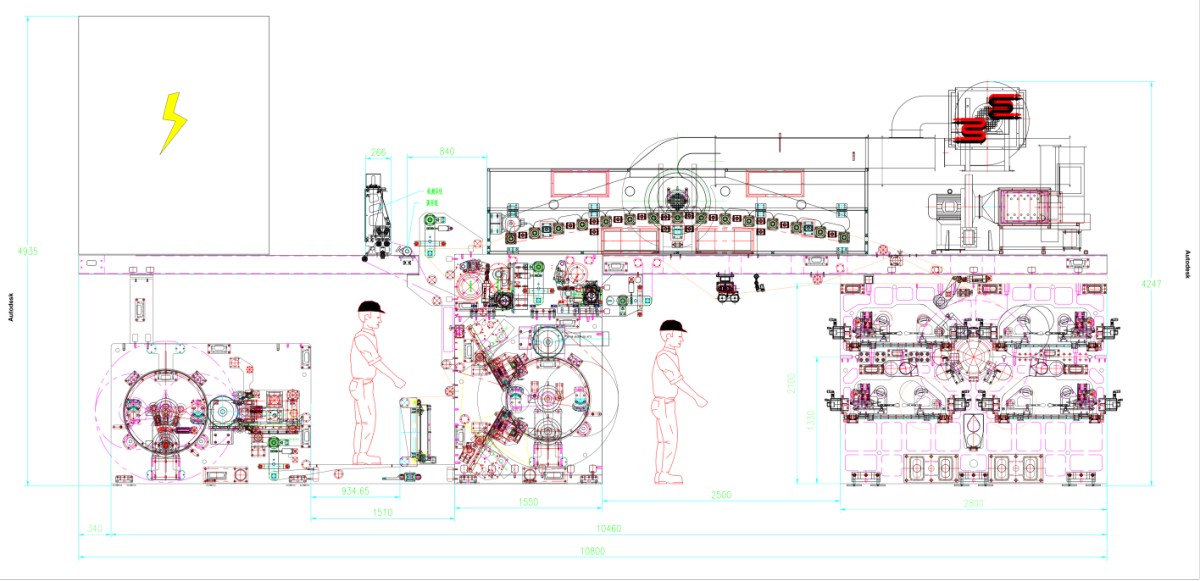

Vad är en flexotryckmaskin?

Flexotryck är en typ av högtryckstryckteknik. Dess grundläggande arbetsprincip är följande:

Bläck från färgkammaren överförs genom färgöverföringsvalsen och aniloxvalsen till tryckcylindern som är utrustad med en ljuskänslig resinplåt graverad med bildmönstret. Genom att justera trycket mellan tryckcylindrarna i varje färgstation överförs den infärgade bilden på tryckplåten till substratet. Tryckcykeln slutförs efter torkning.

Viktiga egenskaper hos flexotryckmaskiner

• Använder giftfria, snabbtorkande vattenbaserade bläck, lösningsmedelsbaserade bläck eller UV-bläck

• Lämplig för ett brett utbud av absorberande och icke-absorberande substrat

• Använder gummiplåtar eller fotopolymerplåtar med hög hållbarhet

• Flera färgstationer, kan trycka 10 färger eller fler

• Stark integrerad bearbetningskapacitet, såsom falskartonger och etiketter

• Hög effektivitet och kostnadseffektivitet för kortserieproduktion

• Snabba jobbbyten och förenklade förtrycksförberedelser

• Tryckhastigheter upp till 2000 feet per minute, med upplösning som når 175 linjer per tum eller högre

• Flexotryck arbetar med lågt trycktryck

Varför är precision så viktig i flexotryckmaskiner?

Flexotryck kräver extremt hög passningsnoggrannhet, särskilt vid flerfärgstryck där exakt synkronisering mellan varje tryckcylinder är avgörande.

Felpassning är ett vanligt fel i flexotryck. Det orsakas vanligtvis av felaktig positionering av färgstationer, vilket resulterar i suddiga eller förvrängda bilder. Det finns många faktorer som kan leda till felpassning.

Börja först med att beakta tryckplåtarna. Även om modern filmutmatningskvalitet redan är mycket hög och påverkan av längsgående och tvärgående deformation är relativt liten, varierar kalibreringsstandarderna mellan olika tillverkare. Som ett resultat kan tryckplåtar från olika leverantörer kanske inte passa exakt med varandra, inklusive lasergraverade plåtar.

Därefter kommer plåtmonteringen. Generellt refereras den initiala passningen från plåtens centrala justeringsmärken, vilket gör att monteringsjusteringar kan sträcka sig jämnt mot båda sidor och minska stora fel. Detta kräver att plåtmonteringsmaskinen är korrekt kalibrerad i förväg.

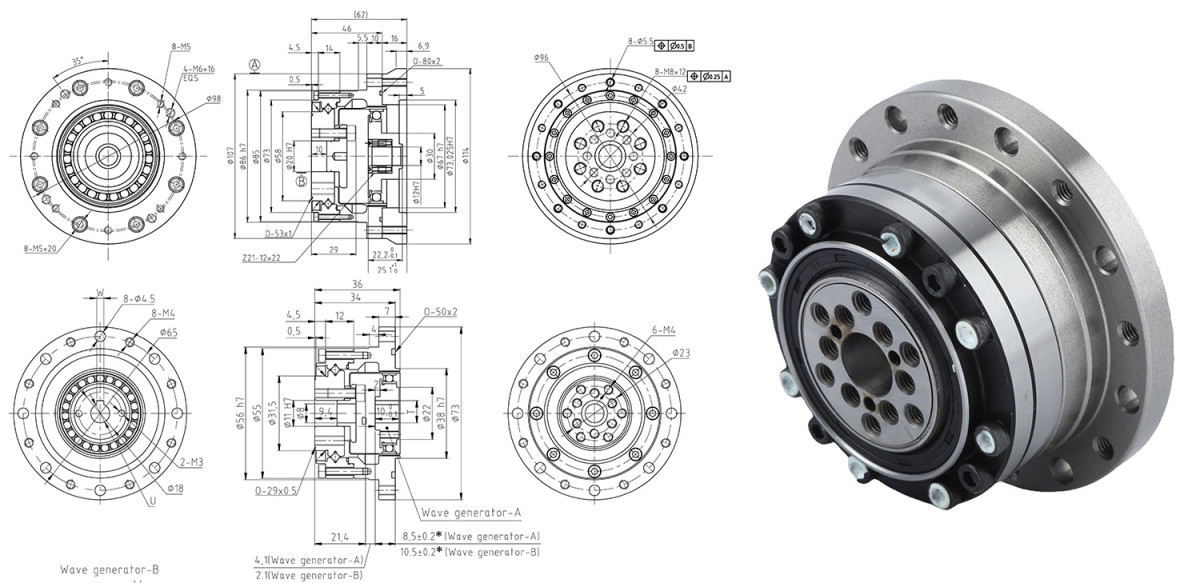

Varför använder flexotryckmaskiner harmonic drive strain wave-växlar?

Kontinuerlig drift med differentialtransmission

I en harmonic drive strain wave-växel fungerar Circular Spline som huvudsaklig kraftingång, medan Wave Generator ger trimnings- eller finjusteringsingången. Denna struktur möjliggör fasaddition eller utsläckning via våggeneratorn medan huvuddriften fortsätter att gå, vilket gör den idealisk för passningsjustering under kontinuerlig drift.

Hög precision med nästan noll glapp

Harmonic drive strain wave-växlar erbjuder mycket hög vinkelöverföringsnoggrannhet och nästan noll glapp, vilket avsevärt minskar passningsfel, färgfeljustering och ghosting-effekter.

Hög repeterbarhet

Flexotryckmaskiner använder vanligtvis fleraxliga servodrifter, vilket kräver extremt hög synkronisering mellan tryckenheterna. Med lågt transmissionsfel och utmärkt repeterbar positioneringsnoggrannhet möjliggör harmonic drive strain wave-växlar exakt styrning av tryckcylinderns fas, vilket stöder onlinejustering av plåten och dynamisk kompensation.

Kompakt design

Utrymmet i en flexotryckmaskin är begränsat, särskilt runt tryckcylindrarna och aniloxvalsarna. Den kompakta storleken och lätta konstruktionen hos harmonic drive strain wave-växlar gör dem särskilt lämpliga för dessa tillämpningar.

HONPINE harmonic drive strain wave-växlar

HONPINE har tillverkat harmonic drive strain wave-växlar sedan 2018 och erbjuder ett komplett sortiment av tandprofiler och storlekar, med stöd för kundanpassning även i små kvantiteter.

Under de senaste åren har HONPINE harmonic drive strain wave-växlar testats i flexotryckmaskiner i USA, Australien och Europa och fått mycket positiv respons från kunderna.
