Miniatyriska harmoniska växellådor passar perfekt med bioniska djur

Vid val av en harmonisk växellåda för bioniska organismer måste flera viktiga faktorer beaktas — prestanda, struktur, vikt och styrning.
Belastningsbärande leder (såsom höft, knä och axel) kräver harmoniska växlar med högre vridmoment, medan flexibla leder (såsom handled, fotled eller fingrar) kräver kompakta växellådor med snabb respons och låg tröghet.Denna artikel fokuserar på hur miniatyrharmoniska växellådor används i bioniska robotar.

Vad är bioniska djur?

• Bioniska djur är robotar som är utformade för att efterlikna olika djurformer för att utföra specifika uppgifter — och överträffar ofta humanoida robotar inom vissa områden.

• Fyrbenta robotar: Mycket stabila; används inom inspektion, utforskning och säkerhetsapplikationer.

• Bioniska robotfåglar: Efterliknar fåglars flykt exakt för forskning inom aerodynamik och flygmekanik.

• Robotormar: Långa, flexibla kroppar som är idealiska för rörinspektion eller sök- och räddningsinsatser i trånga utrymmen.

• Robotfiskar: Simulerar rörelser i vatten med låg ljudnivå och hög effektivitet; används inom marin utforskning och miljöövervakning.

Hur miniatyrharmoniska växellådor stärker bioniska djur

Miniatyrharmoniska växellådor erbjuder den perfekta kombinationen av kompakt storlek, högt vridmoment, noll glapp och hög styvhet, vilket gör dem till en viktig möjliggörande teknik för att uppnå hög prestanda, fingerfärdighet och dynamisk rörelse i bioniska robotar.
De hanterar direkt den centrala utmaningen i bionisk drivning — hur man får plats med kraftfull rörelsestyrning på extremt begränsat utrymme.

Varför miniatyrharmoniska växellådor passar så bra för bioniska djur

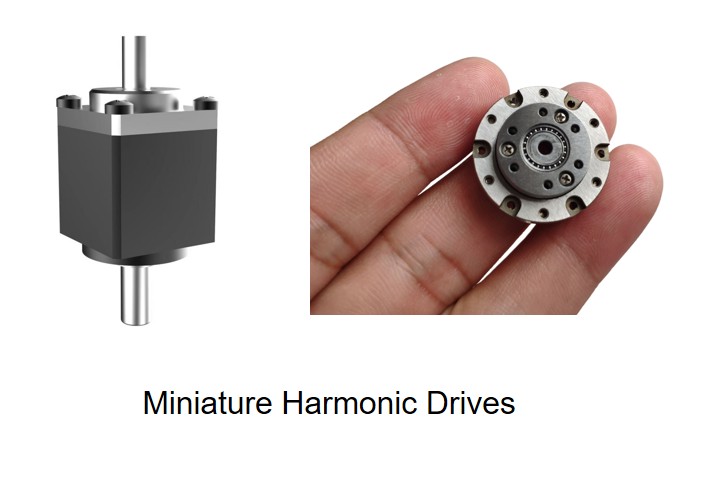

Miniatyrharmoniska växellådor har små dimensioner (ytterdiametrar vanligtvis från några tiotals millimeter ner till mindre än tjugo), vilket gör dem idealiska för de krävande behoven hos bioniska leder.
Miniatyrisering och lättviktskonstruktion är avgörande för att förverkliga kompakta bioniska leder.
Dessa växlar gör det möjligt för konstruktörer att integrera kraftfulla drivenheter i trånga utrymmen som efterliknar djurs skelettstrukturer, vilket minskar ändeffektorns vikt och rörelsetröghet.

Till skillnad från konventionella kugghjulsmekanismer med diskret tandingrepp har harmoniska växlar en mjuk, kontinuerlig ingreppsrörelse, vilket resulterar i lägre vibrationer och tystare drift.

Viktiga fördelar:

• Hög utväxling i kompakt form

• Noll glapp och hög precision

• Hög vridmomenttäthet och lättviktskonstruktion

• Jämn transmission och låg ljudnivå

Vilka är begränsningarna med miniatyrharmoniska växlar?

Hög kostnad: Precisions tillverkning gör dem dyrare än vanliga miniatyrplanetväxellådor.

Vridmomentrippel: Mindre vridmomentsfluktuationer kan kräva kompensation i applikationer som kräver ultrajämn rörelse.

Utmattning och överbelastning: Flexsplinens cykliska belastning begränsar livslängden, och överbelastning eller stötar kan orsaka deformation eller skador på kuggarna.

Trots utmaningar när det gäller kostnad och livslängd förblir miniatyrharmoniska växellådor oersättliga inom bionisk robotik där högsta prestanda, kompakt konstruktion och precision krävs.Kontakta HONPINE för att få veta mer om miniatyrharmoniska växellösningar för bioniska och robotiska tillämpningar.
