12 tips för att välja rätt transmission till ett CNC-rundbord: harmonisk växel, harmonisk vridaktuator, DD-motor och planetväxel

Introduktion

Det finns ingen enskild transmissionsteknik som är lämplig för alla CNC-rotationsbord. Snäckväxlar, rullkammekanismer, harmoniska reducerare , RV-reducerare , planetreducerare och direktdrivna motorer har alla sina egna fördelar och tillämpningsgränser.

För tillverkare av verktygsmaskiner är den viktigaste frågan inte vilken teknik som helt enkelt är "bättre", utan vilken transmissionsarkitektur som bäst matchar belastningen, hastigheten, noggrannheten, styvheten, installationsutrymmet och driftsförhållandena för den roterande axeln.

En harmonisk reducer kan ge lågt glapp, ett högt reduktionsförhållande och en kompakt struktur, men det är inte nödvändigtvis den bästa lösningen för alla krävande skärapplikationer. Ett harmoniskt roterande ställdon kan förenkla mekanisk integration, men dess integrerade design kräver också hänsyn till servicevänlighet och termisk hantering. En DD-motor eliminerar det konventionella mekaniska reduceringssteget och kan ge utmärkt dynamisk respons, men motordimensioner, kontinuerligt vridmoment och värmegenerering måste utvärderas noggrant.

Den här guiden förklarar 12 viktiga faktorer för att välja en CNC-rotationsbordstransmission, med fokus på harmoniska reducerare, harmoniska roterande ställdon, DD-motorer, RV-reducerare och planetära reducerare.

1. Definiera noggrannhetskraven för din CNC-rotationsbordstransmission

Det första steget i att välja en CNC-rotationsbordstransmission är att definiera de faktiska noggrannhetskraven för den roterande axeln.

Positioneringsnoggrannhet och repeterbarhet är viktiga, men de är inte de enda faktorerna. Ingenjörer måste också ta hänsyn till glapp, vridstyvhet, lagernoggrannhet, pulsgivarupplösning, strukturell deformation och termisk stabilitet.

Till exempel kan ett roterande bord använda en harmonisk reducerare med lågt glapp, men om lagerarrangemanget eller den mekaniska strukturen saknar tillräcklig styvhet kan den slutliga systemnoggrannheten fortfarande vara begränsad.

Detta innebär att transmissionen bör utvärderas som en del av det kompletta rotationsaxelsystemet snarare än som en isolerad komponent.

För precisions-CNC-bearbetning är förhållandet mellan transmission, kodare, spindel, lager och styrsystem särskilt viktigt.

2. Tänk på glapp när du väljer en CNC-rotationsbordstransmission

Glapp kan ha en direkt inverkan på rotationsaxelns positionering, särskilt när axeln ofta ändrar riktning.

När ett roterande bord ändrar riktning kan mekaniskt spel i transmissionen bidra till positioneringsfel. Detta är en anledning till att transmissionstekniker med lågt glapp är attraktiva för precisions-CNC-applikationer.

Harmoniska reducerare är välkända för sina egenskaper med lågt glapp och kan därför övervägas när vinkelpositioneringsnoggrannhet är ett viktigt krav.

Lågt glapp betyder dock inte automatiskt att hela rotationsaxeln uppnår hög positioneringsnoggrannhet.

Givarupplösning, lagerspel, strukturell styvhet, bearbetningstoleranser och servostyrningsprestanda påverkar alla slutresultatet.

Av denna anledning bör ingenjörer utvärdera den kompletta mekaniska och styrande arkitekturen istället för att välja en transmission enbart baserat på glapp.

3. Välj en harmonisk reducerare för kompakt CNC-rotationsbordstransmission med lågt glapp

En harmonisk reducerare kan vara ett starkt alternativ när en CNC-roterande axel kräver en kombination av kompakta dimensioner, högt reduktionsförhållande och lågt glapp.

Jämfört med många konventionella reduktionsmekanismer kan harmonisk transmission uppnå ett relativt högt reduktionsförhållande i ett kompakt paket.

Detta gör att en servomotor kan arbeta med en högre ingångshastighet medan reduceraren omvandlar hastighet och vridmoment till nivåer som är lämpliga för rotationsaxeln.

Den kompakta strukturen är särskilt användbar för CNC-utrustning där installationsutrymmet är begränsat.

Harmoniska reducerare kan också vara attraktiva för precisionsrotationsmekanismer som används i elektronisk tillverkningsutrustning, inspektionssystem, laserbearbetningsutrustning och kompakta bearbetningssystem.

Ingenjörer bör dock inte anta att en harmonisk reducerare automatiskt är det bästa valet för tung bearbetning.

Applikationer som involverar kraftiga stötbelastningar, höga skärkrafter eller extremt höga styvhetskrav måste utvärderas baserat på faktiska belastningsförhållanden, vridstyvhet, bärförmåga och krav på maximalt vridmoment.

Den mer korrekta slutsatsen är att harmoniska reducerare är särskilt attraktiva när lågt glapp, kompakthet och höga reduktionsförhållanden är viktiga konstruktionskrav.

4. Beakta reduktionsförhållande och utgångsmoment i harmonisk CNC-rotationsbordstransmission

Reduktionsförhållandet är en annan viktig faktor när man väljer en harmonisk reducerare för ett CNC-rotationsbord .

Ett högt utväxlingsförhållande gör att motorn kan arbeta med högre hastighet samtidigt som den ger lägre rotationshastighet och högre vridmoment vid utgången.

Det erforderliga utväxlingsförhållandet bör dock inte väljas oberoende av motorn, lastens tröghetsmoment och erforderlig rotationshastighet.

Ett för högt utväxlingsförhållande kan begränsa den maximala utgångshastigheten, medan en olämplig kombination av motor och reducerväxel kan påverka acceleration och dynamisk respons.

Ingenjörer bör därför beakta hela förhållandet mellan motorhastighet, utväxlingsförhållande, utgångsmoment, lasttröghet och erforderlig rotationsaxelhastighet.

Maximalt vridmoment är också viktigt.

CNC-roterande bord kan uppleva korta perioder med högre vridmoment under acceleration, retardation eller bearbetning. Den valda harmoniska reduceraren måste därför utvärderas mot både kontinuerliga och maximala driftsförhållanden.

Detta är särskilt viktigt när rotationsbordet bär ett stort arbetsstycke eller arbetar med frekvent acceleration och retardation.

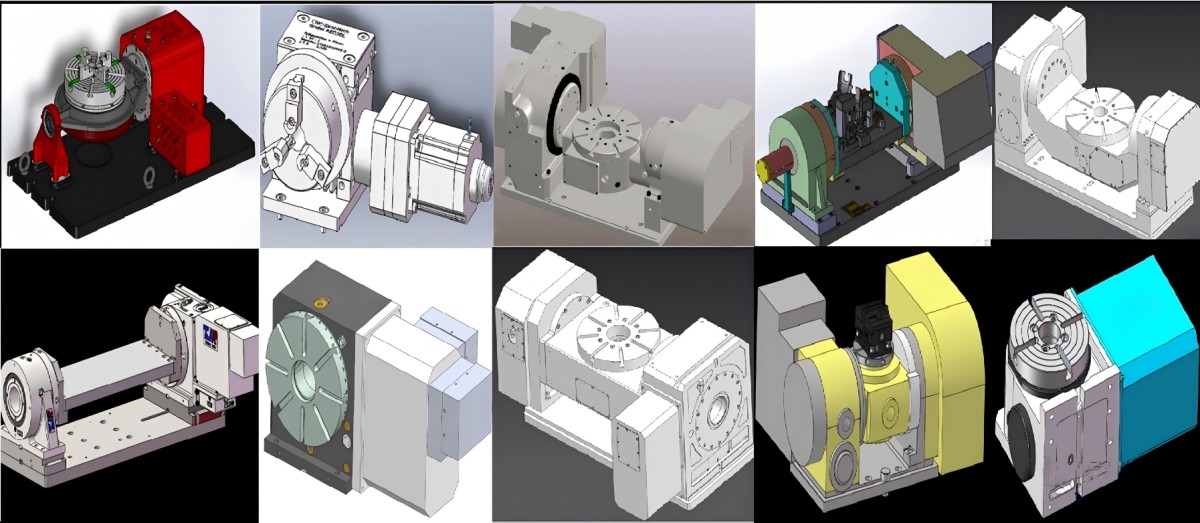

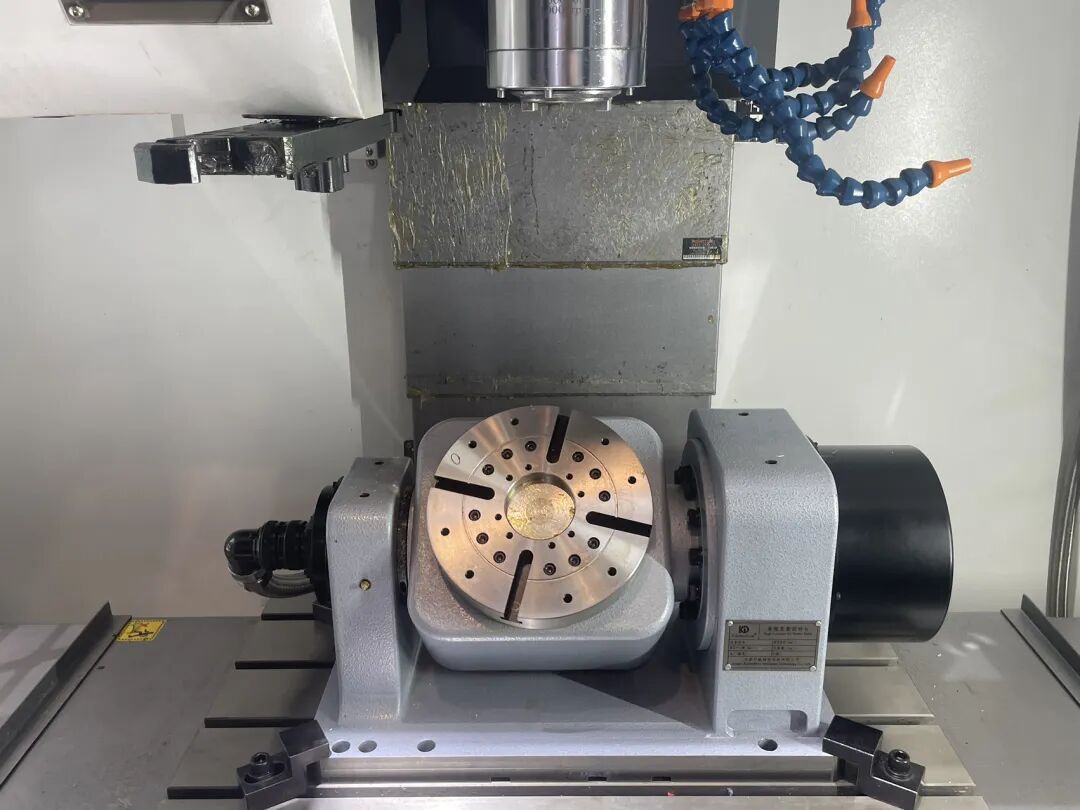

5. Välj ett harmoniskt rotationsställdon för integrerad CNC-rotationsbordstransmission

Ett harmoniskt roterande ställdon tar konceptet med harmonisk transmission ett steg vidare genom att integrera flera drivkomponenter i en kompakt roterande modul.

En konventionell roterande axel kan kräva separat val och integration av servomotor, reducer, pulsgivare, lager och hus.

Ett integrerat harmoniskt roterande ställdon kan förenkla denna arkitektur och minska mängden mekanisk integration som krävs av maskinbyggaren.

För utrustningstillverkare kan detta förkorta utvecklingstiden och minska antalet mekaniska gränssnitt som behöver designas och monteras.

Harmoniska roterande ställdon kan vara särskilt attraktiva för kompakta CNC-rotationsaxlar, precisionsrotationsutrustning, inspektionsmaskiner, laserbearbetningsutrustning och automatiserade tillverkningssystem.

Den integrerade strukturen kan också bidra till att minska installationsutrymmet, vilket är värdefullt när maskinen har strikta dimensionsbegränsningar.

Integrationen medför dock också överväganden som inte bör ignoreras.

Maskinbyggare bör utvärdera modulens servicevänlighet, pulsgivarkonfiguration, lagerlivslängd, termisk hantering och utbyteskrav innan de väljer ett integrerat ställdon.

Med andra ord är ett harmoniskt roterande ställdon inte automatiskt bättre än en konventionell motor- och reducerkombination. Dess främsta fördel är att det kan förenkla mekanisk integration när kompakthet och modularitet är viktiga designkrav.

6. Utvärdera integrations- och installationsutrymme i CNC-rotationsbordstransmission

Installationsutrymme kan ha en betydande inverkan på transmissionsarkitekturen för ett CNC-roterande bord.

Traditionella motor- och reducerkombinationer kan kräva ytterligare kopplingar, monteringsstrukturer och mekaniska gränssnitt.

I kompakt utrustning kan dessa komponenter öka rotationsaxelns totala dimensioner.

Ett harmoniskt roterande ställdon kan minska antalet separata komponenter och ge en mer integrerad mekanisk lösning.

Detta kan vara särskilt användbart för kompakt fleraxlig utrustning där flera roterande mekanismer behöver installeras inom ett begränsat maskinutrymme.

Emellertid bör ett mindre mekaniskt paket inte utvärderas enbart utifrån yttermått.

Ingenjören behöver också ta hänsyn till värmeavledning, bärförmåga, installation av pulsgivare, kabeldragning och åtkomst för underhåll.

En kompakt rotationsaxelkonstruktion är endast framgångsrik när dessa faktorer beaktas tillsammans.

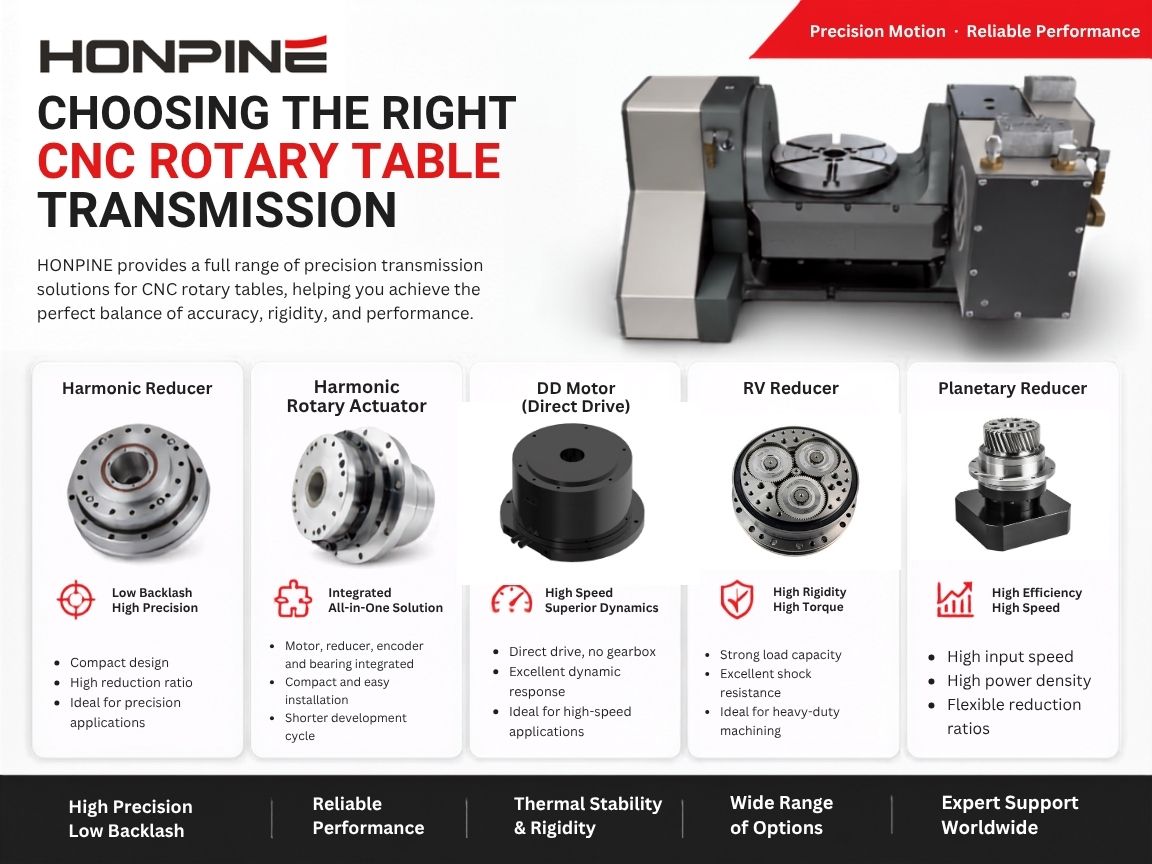

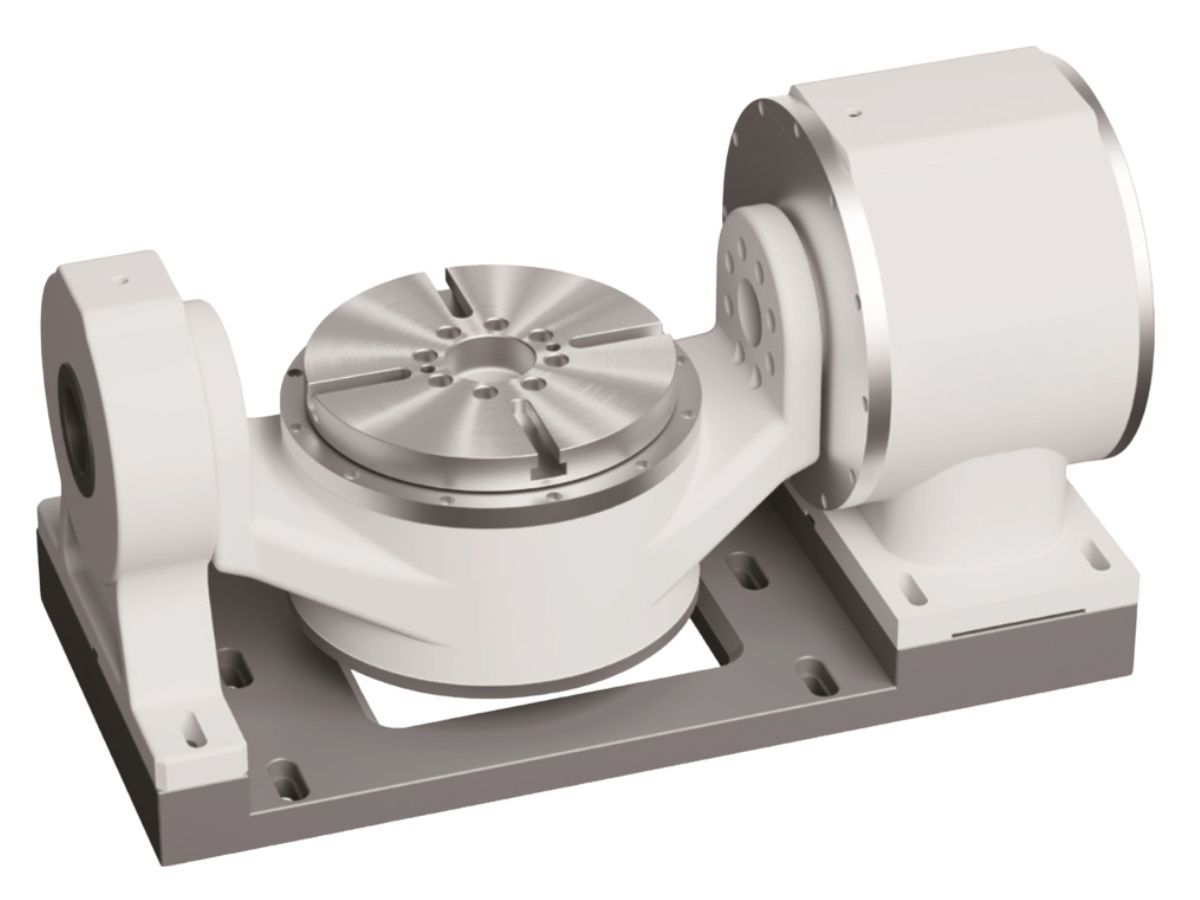

7. Välj en DD-motor för höghastighetstransmission med CNC-rotationsbord

En DD-motor, eller direktdriven motor , använder en fundamentalt annorlunda transmissionsarkitektur än ett reduktionsväxelbaserat system.

Istället för att använda en servomotor och mekanisk reducerare driver motorn direkt den roterande lasten.

En av de mest uppenbara fördelarna är elimineringen av det konventionella mekaniska reduktionssteget.

Detta minskar antalet mekaniska transmissionskomponenter och undviker kuggspel som är förknippat med konventionella reduktionsmekanismer.

DD-motorer kan därför ge utmärkt dynamisk respons och är särskilt attraktiva för applikationer som involverar kontinuerlig rotation, snabb acceleration och retardation samt höghastighetsdrift.

De kan övervägas för höghastighets-CNC-rotationsbord, femaxliga bearbetningssystem och andra precisionsrotationsapplikationer där dynamisk respons är viktig.

Direktdrift innebär dock också att motorn själv måste ge det erforderliga utgående vridmomentet.

Detta gör motordiameter, momenttäthet, bärförmåga och termisk prestanda till viktiga designfaktorer.

8. Tänk på dynamisk respons när du väljer DD-motor med CNC-rotationsbordstransmission

Dynamisk respons är en av de viktigaste anledningarna att överväga en DD-motor för en CNC-roterande axel .

När rotationsbordet behöver accelerera och retardera ofta kan minskningen av mekaniska transmissionskomponenter ge ett mycket direkt svar mellan motorn och lasten.

Detta kan vara fördelaktigt för samtidig femaxlig bearbetning och andra applikationer där den roterande axeln kontinuerligt ändrar hastighet och position.

En DD-motor kan också vara attraktiv för kontinuerlig roterande rörelse eftersom det inte finns något konventionellt mekaniskt reduktionssteg mellan motorn och lasten.

Direktdrift eliminerar dock inte alla systembegränsningar.

Motorn måste ge tillräckligt kontinuerligt vridmoment och toppmoment, medan den roterande strukturen måste kunna hantera belastningen och bibehålla termisk stabilitet.

Värmegenerering kan bli särskilt viktig under kontinuerlig drift.

Vid högprecisionsbearbetning kan termisk expansion av motorn och den omgivande mekaniska strukturen påverka positioneringsnoggrannheten.

Därför bör ingenjörer utvärdera dynamisk respons tillsammans med kontinuerligt vridmoment, toppmoment, termisk styrning och strukturell styvhet.

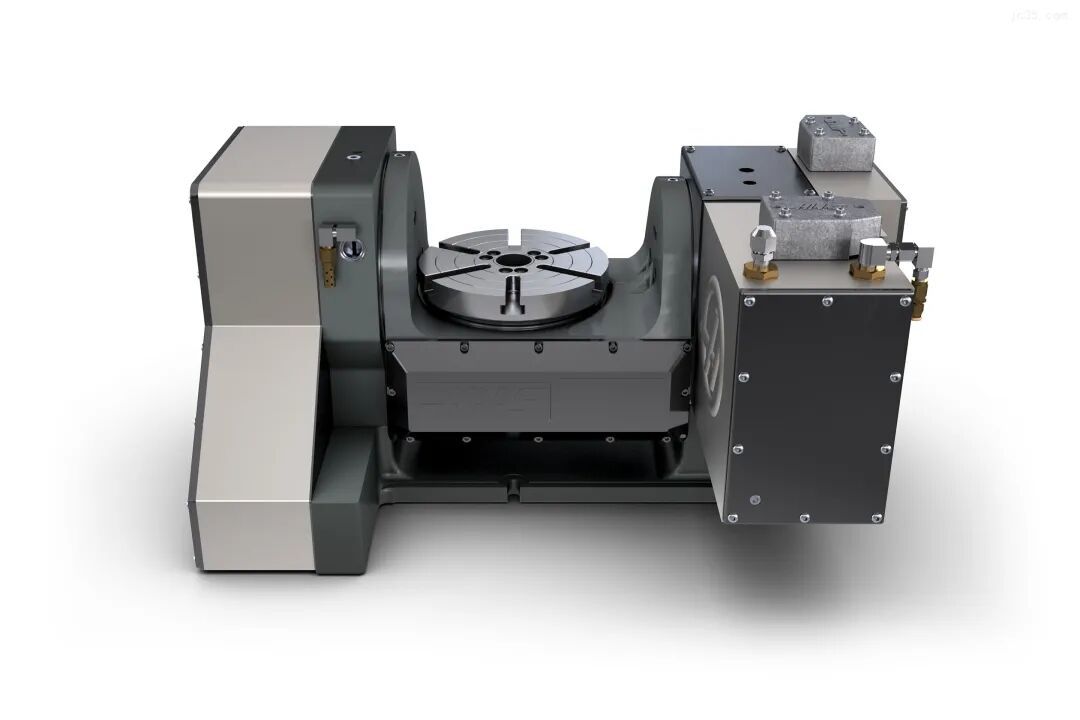

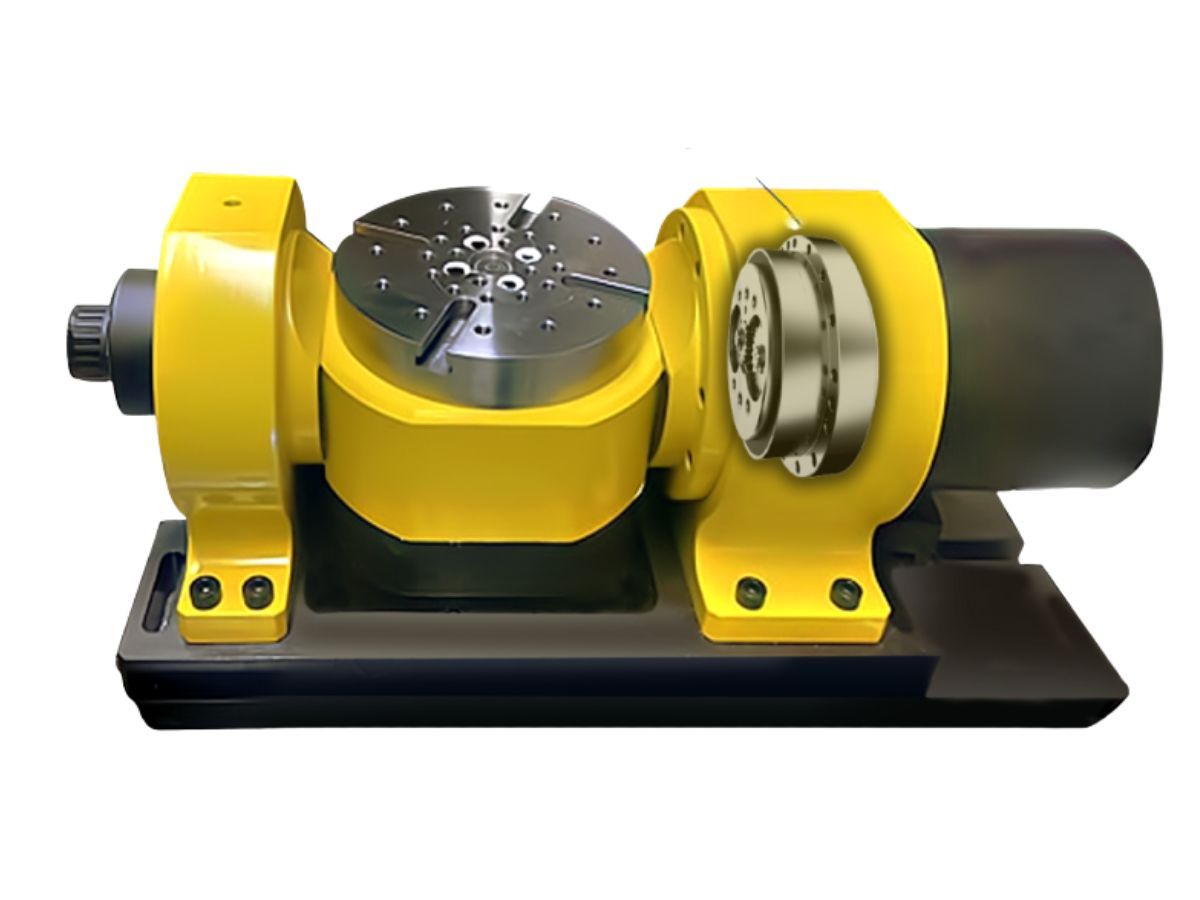

9. Överväg en RV-reducerare för kraftig CNC-rotationsbordstransmission

Harmoniska reducerare bör inte presenteras som en universell ersättning för RV-reducerare .

RV-reducerare kan vara särskilt attraktiva när den roterande axeln behöver hög styvhet, högt vridmoment och motståndskraft mot stötbelastningar.

För stora CNC-rotationsbord som transporterar tunga arbetsstycken kan skärkrafter och lasttröghet bli viktiga designöverväganden.

I sådana fall kan styvhet vara viktigare än att uppnå minsta möjliga transmissionspaket.

En RV-reducerare kan därför vara ett praktiskt alternativ för krävande bearbetningsapplikationer där den roterande axeln måste motstå betydande mekaniska belastningar.

Detta betyder inte att RV-reducerare alltid är överlägsna.

De har generellt sett en annan mekanisk arkitektur och kan ha olika krav vad gäller storlek, vikt och systemintegration.

Det lämpliga valet beror på den faktiska tillämpningen.

När kompakthet, lågt glapp och högt reduktionsförhållande är de dominerande kraven kan en harmonisk reducerare vara mer attraktiv.

När tunga belastningar, hög styvhet och stöttålighet dominerar kan en RV-reducerare vara mer lämplig.

10. Överväg en planetreducerare för höghastighets servo-CNC-rotationsbordstransmission

Planetära reducerväxlar är ett annat praktiskt alternativ för CNC-applikationer med roterande axel.

Deras främsta fördelar inkluderar hög ingångshastighet, god verkningsgrad, flexibla reduktionsförhållanden och hög effekttäthet.

Dessa egenskaper gör planetreducerare lämpliga för olika höghastighetsservosystem och automatiserade roterande mekanismer.

Jämfört med harmoniska reducerare bör dock planetreducerare inte bara beskrivas som ett högre hastighets- eller bättre alternativ.

Glapp, effektivitet, styvhet och livslängd beror på den specifika konstruktionen, växelstadierna, belastningsförhållandena och produktspecifikationerna.

En planetreducerare kan vara särskilt attraktiv när hög ingångshastighet och effektivitet är viktiga, medan extremt lågt glapp inte är det primära konstruktionskravet.

För maskinbyggare gör detta planetväxellådan till ytterligare ett alternativ som kan utvärderas enligt de faktiska driftsförhållandena för CNC-rotationsaxeln.

11. Utvärdera pulsgivarens återkoppling, termisk stabilitet och styvhet i CNC-rotationsbordstransmission

Ett precisions-CNC-rotationsbord är mer än en motor och en växellåda.

Givaråterkoppling, termisk stabilitet och mekanisk styvhet kan ha en betydande inverkan på den roterande axelns slutliga prestanda.

En pulsgivare ger positionsåterkoppling till styrsystemet. Dess upplösning och installationsposition kan påverka systemets noggrannhet och respons.

Termisk stabilitet är lika viktig.

Kontinuerlig motordrift, friktion och bearbetningsvärme kan orsaka temperaturförändringar i den roterande strukturen. Termisk expansion kan då orsaka positioneringsfel.

Mekanisk styvhet är en annan kritisk faktor.

Även när själva transmissionen har lågt glapp kan deformation av huset, lagren, spindeln eller maskinstrukturen påverka arbetsstyckets slutliga position.

Av denna anledning bör maskinbyggare utvärdera hela systemet, inklusive transmission, motor, kodare, lager, spindel, hus och styrsystem.

Denna systemnivåmetod är särskilt viktig vid konstruktion av precisions-CNC-rotationsaxlar.

12. Välj det kompletta CNC-rotationsbordstransmissionssystemet, inte bara en komponent

Det slutliga valet av transmission bör baseras på CNC-rotationsbordets fullständiga driftskrav.

En harmonisk reducerare kan vara lämplig när lågt glapp, kompakta dimensioner och ett högt reduktionsförhållande krävs.

Ett harmoniskt roterande ställdon kan vara mer attraktivt när maskinbyggaren vill ha en kompakt och högintegrerad roterande modul.

En DD-motor kan vara att föredra när hög dynamisk respons och kontinuerlig direkt rotation är viktiga.

En RV-reducerare kan vara mer lämplig för tunga applikationer som kräver hög styvhet och stötbelastningstålighet.

En planetreducerare kan övervägas för servoapplikationer med hög hastighet där effektivitet och ingångshastighet är viktiga.

Den viktigaste poängen är att dessa tekniker inte bör utvärderas isolerat.

Prestandan hos en CNC-roterande axel bestäms av samspelet mellan motor, växellåda, kodare, lager, spindel, mekanisk struktur, styrenhet och faktiska bearbetningsförhållanden.

Av denna anledning är den bästa CNC-rotationsbordstransmissionen inte nödvändigtvis den med den högsta specifikationerna i en kategori. Det är den som ger den lämpligaste kombinationen av vridmoment, hastighet, noggrannhet, styvhet, termisk stabilitet, integration och livslängd för applikationen.

Slutsats

Att välja en CNC-växellåda för roterande bord kräver mer än att jämföra nominellt vridmoment eller glapp.

Harmoniska reducerare är särskilt attraktiva för kompakta precisionsrotationsaxlar som kräver lågt glapp och höga reduktionsförhållanden, även om tunga stötbelastningar och extrema styvhetskrav måste utvärderas noggrant.

Harmoniska roterande ställdon kan förenkla mekanisk integration och minska installationsutrymmet, men maskinbyggare bör också beakta servicevänlighet, temperaturhantering och långsiktigt underhåll.

DD-motorer ger direktdrift och utmärkt dynamisk respons, vilket gör dem lämpliga för höghastighets- och kontinuerliga rotationsapplikationer, medan motordimensioner, kontinuerligt vridmoment och termisk prestanda fortfarande är viktiga faktorer att beakta.

RV-reducerare fortsätter att vara värdefulla för tunga applikationer där styvhet, vridmoment och stötlastmotstånd är prioriterade. Planetära reducerare kan ge en praktisk lösning för höghastighetsservosystem där effektivitet och flexibla utväxlingsförhållanden är viktiga.

För CNC-maskinbyggare är det rätta tillvägagångssättet inte att fråga vilken transmissionsteknik som är universellt bäst. Den mer användbara frågan är:

Vilken CNC-rotationsbordstransmission matchar bäst de faktiska kraven för den roterande axeln?

När applikationen kräver en kombination av hög precision, lågt glapp, kompakta dimensioner, hög dynamisk respons och systemintegration, erbjuder HONPINEs harmoniska reducerare, harmoniska roterande ställdon, DD-motorer och planetreducerare olika alternativ för att bygga precisionsrotationssystem.
