Hur påverkar reglerbandbredden prestandan hos robotledmotorer?

Introduktion

När ingenjörer utvärderar en robotledsmotor fokuserar de ofta först på nominellt vridmoment, hastighet, effekt och pulsgivarens upplösning. Dessa parametrar ensamma avgör dock inte helt hur snabbt och exakt en robotled kan reagera på rörelsekommandon.

För kollaborativa robotar, humanoida robotar, precisionsrobotarmar och andra dynamiska robotsystem är styrbandbredd en viktig indikator på ledens dynamiska responsförmåga.

Moderna robotleder är inte längre bara en kombination av en motor och en växellåda. En komplett robotledmodul kan integrera en servomotor, precisionsreducerare, pulsgivare, servodrivning, lager, hölje och kommunikationsgränssnitt i ett enda kompakt ställdon. Som ett resultat bestäms den uppnåeliga styrbandbredden av samspelet mellan hela ledsystemet snarare än av motorn ensam.

En högpresterande servomotor kan ha utmärkt elektrisk respons, men om transmissionen har överdriven flexibilitet, den mekaniska strukturen har låg styvhet eller återkopplingssystemet introducerar betydande fördröjning, kan bandbredden för positionskontroll inte ökas i all oändlighet.

Det är därför det är mer användbart att fråga sig följande när man utvärderar en harmonisk ledmodul eller planetledmodul:

Vilken effektiv styrbandbredd kan hela robotleden uppnå under faktiska belastnings- och driftsförhållanden?

Den här artikeln förklarar hur styrbandbredd påverkar robotledens motorprestanda och undersöker hur motor, reducerare, kodare, drivning, mekanisk struktur och styrsystem samverkar för att bestämma den dynamiska prestandan hos en integrerad robotled.

Vad är kontrollbandbredd i en robotled?

Styrbandbredd härstammar från frekvensresponsanalys inom reglerteknik. För en robotled kan den förstås som det frekvensområde inom vilket det slutna styrsystemet effektivt kan följa förändrade rörelsekommandon samtidigt som stabil och förutsägbar prestanda bibehålls.

I ett typiskt slutet system utvärderas styrbandbredden ofta med hjälp av -3 dB-punkten för frekvensgången.

Om till exempel en robotled har en positionskontrollbandbredd på 30 Hz betyder det inte att roboten bara kan röra sig vid 30 Hz. Istället betyder det att när frekvenskomponenterna i positionskommandot ökar, börjar ledens spårningsförmåga att försämras avsevärt när kommandot närmar sig detta frekvensområde.

Kontrollbandbredd ger därför en indikation på hur snabbt en robotled kan reagera på ändrade kommandon.

Robotbanor, accelerationsförändringar, snabba reverseringar, kontakthändelser och kraftstyrningsåtgärder innehåller alla olika frekvenskomponenter. En lägre bandbredd innebär generellt att systemet behöver mer tid för att följa snabbt förändrade kommandon. En högre bandbredd kan möjliggöra snabbare respons på rörelseförändringar och externa störningar.

Högre kontrollbandbredd är dock inte alltid bättre.

Om styrbandbredden närmar sig den mekaniska strukturens resonansfrekvenser kan en ökning av styrförstärkningen förstärka vibrationer, minska stabilitetsmarginalerna och till och med orsaka instabilitet.

Målet är därför inte bara att maximera bandbredden, utan att uppnå en lämplig balans mellan svarshastighet, mekanisk styvhet, buller, stabilitet och applikationskrav.

Kontrollbandbredden bestäms inte enbart av robotledens motor

Detta är en av de viktigaste punkterna när man utvärderar robotledens prestanda.

Produktspecifikationer anger ofta motorhastighet, nominellt vridmoment, effekt och pulsgivarens upplösning. Dessa specifikationer bör dock inte direkt tolkas som styrbandbredden för hela robotleden.

En typisk integrerad robotled kan ses som ett system bestående av:

Motor → Servodrift → Reducer → Pulsgivare → Lager och mekanisk struktur → Robotstyrenhet

Varje steg kan påverka den uppnåeliga styrbandbredden.

Motorn bestämmer den grundläggande drivförmågan och det elektriska svaret. Servodrivningen bestämmer prestandan hos ström-, hastighets- och positionsregleringsslingorna. Reduceraren ändrar förhållandet mellan motorhastighet, utgående vridmoment och reflekterad tröghet. Kodaren bestämmer kvaliteten och latensen för positionsåterkopplingen. Lager, hölje och mekaniska strukturer bestämmer styvhet, tröghet och mekanisk resonans.

Därför skapar en höghastighetsmotor inte automatiskt en robotled med hög bandbredd.

Till exempel kan en servomotor reagera mycket snabbt, men om den är ansluten till en mekanisk struktur med låg styvhet kan en ökning av positionsslingans förstärkning excitera mekanisk resonans.

I det här fallet kommer den faktiska begränsningen från hela det mekaniska systemet snarare än från själva motorn.

Detta är en anledning till att integrerade robotledmoduler blir allt viktigare.

När motor, reducer, kodare och drivenhet är konstruerade och matchade som ett komplett kopplingssystem kan ingenjörer optimera tröghetsmatchning, återkopplingsposition, styrparametrar, mekanisk styvhet och kommunikationslatens tillsammans istället för att integrera oberoende komponenter i ett senare skede.

Hur påverkar den kaskadstyrda arkitekturen robotledens bandbredd?

Robotledsmotorer använder vanligtvis en kaskadkopplad styrarkitektur snarare än att låta en enda positionsregulator styra motorn direkt.

En typisk arkitektur inkluderar en strömslinga, hastighetsslinga och positionsslinga.

Strömslingan är närmast motorn och behöver därför den snabbaste responsen. Den styr motorström och elektromagnetiskt vridmoment och arbetar normalt med den högsta styrfrekvensen.

Hastighetsslingan är placerad mellan strömslingan och positionsslingan och styr motorhastigheten. Dess bandbredd är normalt lägre än strömslingans.

Positionsslingan är den yttersta slingan och bestämmer direkt robotledens positionsspårningsprestanda. Den påverkas starkt av mekanisk tröghet, strukturell styvhet, reducerflexibilitet och mekanisk resonans.

Detta innebär:

En höghastighetsströmslinga betyder inte automatiskt att robotleden har en hög bandbredd för positionskontroll.

En servodrivning kan ha extremt snabb strömreglering, men om robotleden har betydande mekanisk flexibilitet kan positionsslingans bandbredd fortfarande inte ökas i all oändlighet.

Därför bör ingenjörer, när de utvärderar en robotledsmotor eller ett integrerat ställdon, se bortom drivenhetens styrfrekvens eller motorns elektriska respons och undersöka den faktiska positionsslingans, hastighetsslingans och momentslingans prestanda vid ledens utgång.

Varför påverkar reduceraren robotledskontrollens bandbredd?

För robotfogar som använder en mekanisk reducerare är reduceraren en av nyckelkomponenterna som påverkar dynamisk prestanda.

En reducerares primära funktion är att minska rotationshastigheten och öka utgångsmomentet, vilket gör att en relativt kompakt motor kan driva en större robotbelastning.

Ur ett kontrollperspektiv förändrar dock reduceraren även hela systemets mekaniska egenskaper.

Reduktionsförhållandet påverkar förhållandet mellan tröghet på motorsidan och lastsidan. Transmissionsfriktion, vridstyvhet, mekanisk eftergivlighet och glapp kan också påverka ledens frekvensrespons.

Om det mekaniska systemet har betydande elastiska moder kan ökning av regulatorförstärkningen excitera resonans vid specifika frekvenser.

Därför är en högre reduktionsförhållande inte automatiskt bättre.

Robotledsdesign kräver en balans mellan utgångsmoment, utgångshastighet, tröghetsmatchning, styvhet, friktion och styrbandbredd.

Det är också därför olika robotaxlar kan använda olika reduktionsförhållanden eller till och med olika typer av ledmoduler.

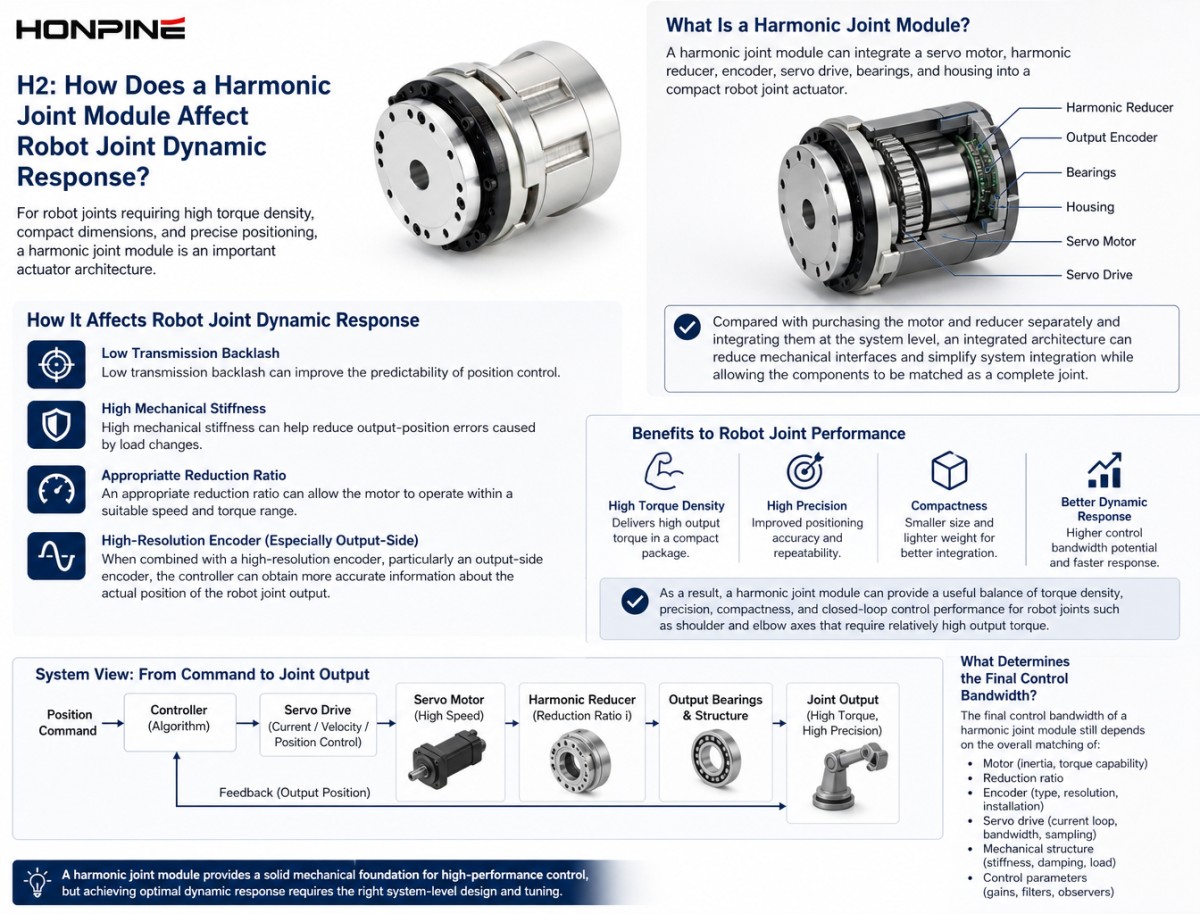

Hur påverkar en harmonisk ledmodul robotledens dynamiska respons?

För robotfogar som kräver hög momenttäthet, kompakta dimensioner och exakt positionering är en harmonisk ledmodul en viktig ställdonsarkitektur.

En harmonisk kopplingsmodul kan integrera en servomotor, harmonisk reducerare, pulsgivare, servodrivning, lager och hölje i ett kompakt robotkopplingsställdon. Jämfört med att köpa motor och reducerare separat och integrera dem på systemnivå kan en integrerad arkitektur minska mekaniska gränssnitt och förenkla systemintegrationen samtidigt som komponenterna kan matchas till en komplett koppling.

Ur ett styrbandbreddsperspektiv är den viktiga frågan inte bara om en harmonisk reducerare har en viss bandbredd. Istället är den viktigaste frågan vilken typ av mekanisk grund den harmoniska överföringen utgör för sluten styrning.

Lågt glapp i transmissionen kan förbättra förutsägbarheten för positionsreglering. Hög mekanisk styvhet kan bidra till att minska utgångs-positionsfel orsakade av belastningsförändringar. Ett lämpligt utväxlingsförhållande kan också tillåta att motorn arbetar inom ett lämpligt hastighets- och vridmomentområde.

I kombination med en högupplöst kodare, särskilt en kodare på utgångssidan, kan styrenheten få mer exakt information om robotledens faktiska position.

Som ett resultat kan en harmonisk ledmodul ge en användbar balans mellan momenttäthet, precision, kompakthet och sluten styrprestanda för robotleder som axel- och armbågsaxlar som kräver relativt högt utgångsmoment.

Den slutliga styrbandbredden för en harmonisk ledmodul beror dock fortfarande på den övergripande matchningen av motor, reduktionsförhållande, kodare, servodrivning, mekanisk struktur och styrparametrar.

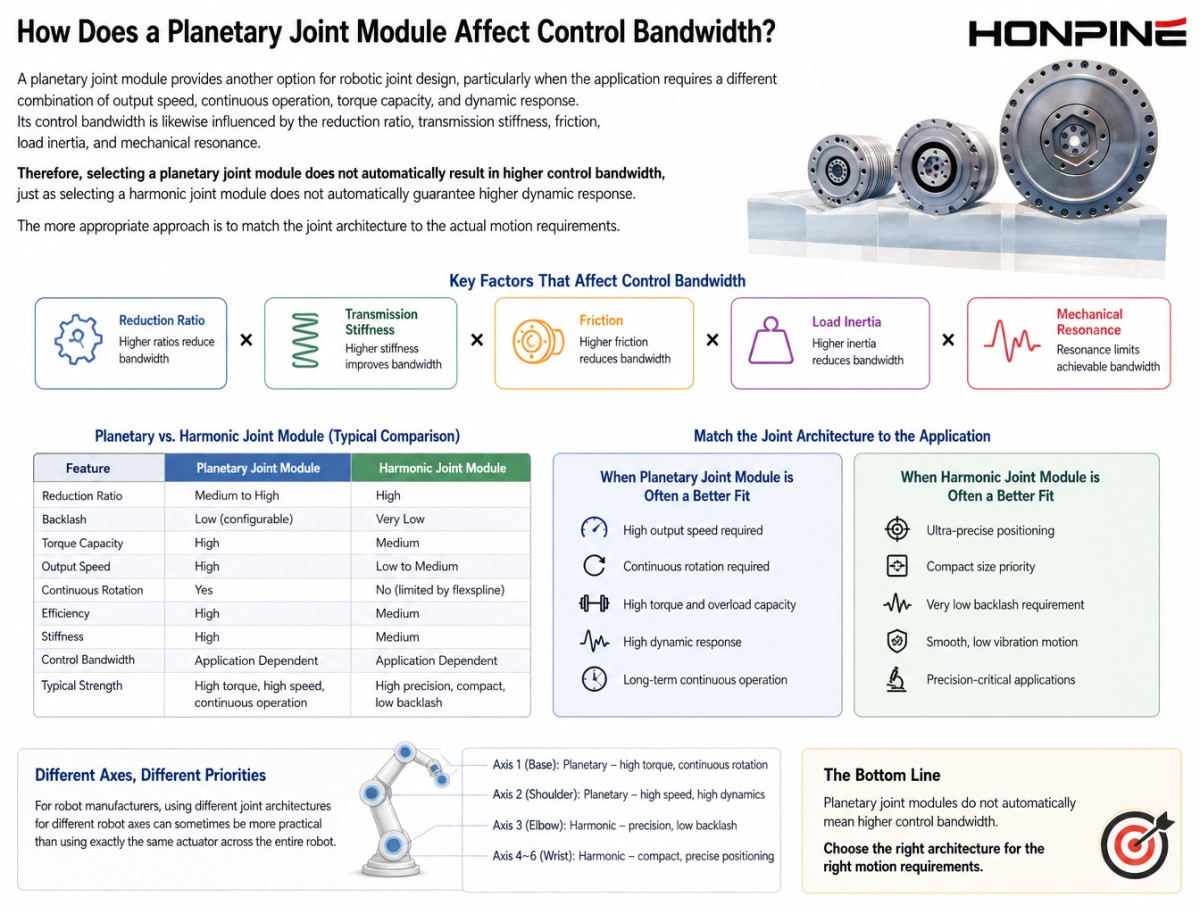

Hur påverkar en planetledsmodul styrbandbredden?

En planetledsmodul erbjuder ytterligare ett alternativ för robotledsdesign, särskilt när applikationen kräver en annan kombination av uthastighet, kontinuerlig drift, momentkapacitet och dynamisk respons.

Dess styrbandbredd påverkas likaså av utväxlingsförhållandet, transmissionsstyvheten, friktionen, lasttrögheten och den mekaniska resonansen.

Därför resulterar val av en planetledsmodul inte automatiskt i högre styrbandbredd, precis som val av en harmonisk ledmodul inte automatiskt garanterar högre dynamisk respons.

Det lämpligaste tillvägagångssättet är att matcha ledarkitekturen med de faktiska rörelsekraven.

Till exempel prioriterar vissa robotkopplingar högt vridmoment, kompakta dimensioner, lågt glapp och exakt positionering. Andra kopplingar kan lägga större vikt vid utgående hastighet, kontinuerlig rotation och dynamisk respons. I sådana tillämpningar kan en planetkopplingsmodul tillhandahålla en alternativ transmissionsarkitektur.

För robottillverkare kan det ibland vara mer praktiskt att använda olika ledarkitekturer för olika robotaxlar än att använda exakt samma ställdon i hela roboten.

Vad är förhållandet mellan reduktionsförhållande och kontrollbandbredd?

Reduktionsförhållande är en av de mest missförstådda parametrarna inom robotkopplingsdesign.

Att öka reduktionsförhållandet kan öka utgångsmomentet avsevärt, men det betyder inte att robotledens styrbandbredd ökar proportionellt.

Ur ett systemdynamiskt perspektiv förändrar reducern tröghetsförhållandet mellan motor och last. Ett lämpligt utväxlingsförhållande kan förbättra motor-last-matchningen och låta motorn arbeta inom ett mer lämpligt hastighets- och vridmomentområde. Emellertid kan ett alltför högt utväxlingsförhållande också resultera i lägre utgångshastighet och annorlunda friktions-, eftergivlighets- och dynamiska egenskaper.

Robotledsdesign kräver därför en balans mellan:

Momentdensitet, utgångshastighet, mekanisk styvhet, tröghetsanpassning och kontrollbandbredd.

Detta är särskilt viktigt för humanoida robotar och kollaborativa robotar eftersom de inte bara behöver högt vridmoment utan även frekventa riktningsförändringar och stabil dynamisk prestanda under olika positioner och belastningar.

Varför påverkar kodarkonfigurationen robotens ledstyrningsbandbredd?

Kodaren är en kritisk återkopplingskomponent i en sluten robotkoppling.

Styrenheten känner inte direkt till robotledens faktiska position. Den förlitar sig på pulsgivarens återkoppling för att bestämma systemets tillstånd. Pulsgivarens upplösning, samplingsfrekvens och signallatens kan därför påverka den uppnåeliga styrprestanda.

Vid konventionell motorstyrning används en motorsidig pulsgivare huvudsakligen för kommutering, fältorienterad styrning, hastighetsåterkoppling och positionsåterkoppling.

För en robotled är dock motorpositionen inte nödvändigtvis identisk med utgångspositionen.

Det kan finnas en reducerväxel, lager och mekaniska strukturer mellan motorn och robotledens utgång.

För högpresterande robotfogar kan en arkitektur med två pulsgivare därför ge ytterligare återkopplingsinformation.

Motorsidans pulsgivare kan användas för höghastighetsmotorstyrning, medan en utgångspulsgivare direkt mäter ledens utgångsposition. Detta gör att styrenheten kan förstå både motorsidans och utgångssidans rörelse.

För robotfogar med transmissionsföljsamhet eller förändrade belastningar kan denna återkopplingsarkitektur vara särskilt värdefull.

I kombination med en momentsensor på utgångssidan kan systemet ytterligare etablera en mer direkt momentkontrollslinga för impedanskontroll, följsam rörelse och interaktion mellan människa och robot.

Ur ett bandbreddsperspektiv bör kodaren därför inte ses enbart som en upplösningsspecifikation. Den är en del av hela återkopplingsslingans dynamiska prestanda.

Kan kommunikationscykeltiden begränsa bandbredden för robotledsstyrning?

Ja.

Även när en robotled har en högupplöst kodare och en högpresterande servodrivning, kan prestandan i ett återkopplingssystem fortfarande vara begränsad om återkopplingsdata inte kan nå styrenheten tillräckligt snabbt.

Ett typiskt robotstyrsystem utför kontinuerligt:

Sensorinsamling → Dataöverföring → Kontrollberäkning → Kommandoöverföring → Ställdonsrespons

Varje steg introducerar en viss grad av fördröjning.

Allt eftersom styrfrekvensen ökar kan även små kommunikations- och beräkningsfördröjningar introducera betydande fasfördröjning och minska stabilitetsmarginalen.

Därför bör kommunikationstekniker som EtherCAT och CAN inte bara utvärderas utifrån maximal kommunikationshastighet. Styrcykeltid, datavolym, synkronisering, latens och den övergripande robotstyrningsarkitekturen måste också beaktas.

För integrerade robotledmoduler kan integrationen av servodrivningen i leden ytterligare förenkla systemarkitekturen och minska extern kabeldragning och integrationskomplexitet mellan motor och styrelektronik.

Hur påverkar belastningsvariationer effektiv bandbredd för robotledsstyrning?

Robotledens styrbandbredd kan inte utvärderas oberoende av den faktiska belastningen.

En led kan uppvisa utmärkt frekvensrespons även utan belastning, men när roboten bär en nyttolast, ändeffektor eller verktyg ändras dess effektiva tröghet och mekaniska belastning.

Till exempel kan en robotarm med sina länkar helt utsträckta belasta en led med väldigt olika belastningar jämfört med samma arm i ett hopfällt läge.

Som ett resultat kan samma ledmodul uppvisa olika dynamiska svar under olika driftsförhållanden.

Det är därför bandbreddstestning av robotfogar inte bör förlita sig enbart på mätningar utan belastning.

En mer meningsfull utvärdering beaktar tomgång, nominell belastning och representativ driftströghet och undersöker systemstabilitet och resonans under varje förhållande.

För robottillverkare är den mest användbara specifikationen därför inte bara den högsta bandbredden som mäts i laboratorieförhållanden, utan:

Vilken effektiv styrbandbredd kan robotleden bibehålla under sin faktiska driftsbelastning?

Hur testas bandbredden för robotledsstyrning?

Ett sinussveptest är en vanlig ingenjörsmetod för att mäta frekvenssvaret hos en robotled.

Leden styrs med sinusformade positions-, hastighets- eller momentsignaler vid progressivt ökande frekvenser. Den faktiska utgående amplituden och fasresponsen registreras sedan.

Allt eftersom ingångsfrekvensen ökar börjar utgången vanligtvis uppvisa amplituddämpning och ökande fasfördröjning. Frekvensen som motsvarar den angivna amplituddämpningen kan sedan användas som referens för styrbandbredden.

Ett Bode-diagram kan ge ytterligare information om systemförstärkning, fasrespons och resonanstoppar.

Att bara rapportera ett värde som "XX Hz" räcker dock inte för att korrekt utvärdera en robotledmodul.

Testförhållandena bör också specificera belastning, utgångströghet, rörelseamplitud, styrläge, samplingsfrekvens, mekanisk installation och andra relevanta parametrar.

Annars kanske bandbreddsvärden från olika robotledsmotorer eller ställdonsmoduler inte är direkt jämförbara.

Att öka bandbredden för robotledsstyrning handlar inte bara om att öka motoreffekten

När en robotled inte reagerar tillräckligt snabbt löser det inte nödvändigtvis problemet att byta ut motorn mot en motor med högre effekt.

Kontrollbandbredden är begränsad av hela systemet.

Om den mekaniska strukturen har en lågfrekvent resonans kan ökad motoreffekt faktiskt göra vibrationer mer uppenbara. Om pulsgivarens återkoppling har betydande latens kommer ökad styrförstärkning inte att eliminera fördröjningen. Om kommunikationscykeln är för långsam kan en högpresterande motor fortfarande inte leverera sin fulla dynamiska potential.

Att öka bandbredden för robotledsstyrning kräver därför optimering på systemnivå.

Motorn behöver tillräcklig elektrisk responskapacitet. Reducerväxeln måste vara korrekt anpassad till motorn och belastningen. Den mekaniska strukturen måste ge tillräcklig styvhet. Kodaren måste ge högkvalitativ återkoppling. Servodrivningen måste stödja en lämplig styrcykel. Styralgoritmen måste balansera responshastighet med stabilitet.

Detta är ytterligare en viktig fördel med en integrerad robotledmodul.

Istället för att oberoende välja motor, reducer, pulsgivare och servodrivning kan ett integrerat ställdon utformas runt hela kopplingssystemet. Detta gör att nyckelkomponenter kan matchas under produktutvecklingen och kan minska parametermatchningsproblem under systemintegrationen.

Hur bör harmoniska och planetära ledmoduler matchas för att styra bandbredden?

För robottillverkare är den viktigaste frågan inte bara vilket ställdon som har den högsta styrbandbredden. Det mer användbara tillvägagångssättet är att välja lämplig ledarkitektur i enlighet med rörelsekraven för varje robotaxel.

För axlar, höfter, armbågar och andra axlar som kräver relativt högt utgående vridmoment samtidigt som ledstorlek och vikt hålls under kontroll, kan en harmonisk ledmodul vara ett starkt alternativ. Dess höga reduktionsförhållande, låga glapp och kompakta struktur kan bidra till att uppnå högt utgående vridmoment och positioneringsprestanda inom ett begränsat mekaniskt område.

För robotaxlar som lägger större vikt vid utgående hastighet, kontinuerlig drift eller en annan kombination av lastkapacitet och dynamisk respons kan en planetledsmodul erbjuda en alternativ lösning.

Skillnaderna mellan robotleder blir ännu mer betydande hos humanoida robotar.

Höft- och knäleder kan behöva hantera höga belastningar och dynamiska stötar. Axellederna behöver balansera lastkapacitet med rörelseomfång. Handleds- och handleder lägger generellt större vikt vid storlek, vikt, hastighet och fingerfärdighet.

Därför bör inte styrbandbredd användas som enda kriterium för att välja en robotledsarkitektur. Den bör utvärderas som en del av det kompletta ställdonsystemet.

Hur bör man utvärdera en robotledmodul ur ett kontrollbandbreddsperspektiv?

Vid utvärdering av en robotledmodul räcker det inte att bara fråga efter motoreffekt eller utväxlingsförhållande.

Den mer meningsfulla utvärderingen fokuserar på det dynamiska beteendet hos hela ställdonet under realistiska driftsförhållanden.

Ingenjörer bör beakta motorrespons, reduceraregenskaper, utgångsstyvhet, pulsgivarens konfiguration, servodrivningens cykeltid, kommunikationslatens, lasttröghet och mekanisk resonans.

Om en ledmodul använder en högupplöst kodare men har otillräcklig mekanisk styvhet, kan kodarens upplösning inte helt omvandlas till faktisk positioneringsprestanda.

Om ett högt reduktionsförhållande används men den resulterande utgångshastigheten är otillräcklig för robotens rörelsekrav, är ställdonet fortfarande inte en optimal lösning.

Likaså, om motorn och servodrivningen reagerar snabbt men leden har betydande mekanisk resonans, kan enbart en ökning av regulatorförstärkningen inte lösa problemet.

En högpresterande robotledmodul är därför resultatet av systemnivåmatchning mellan transmission, servomotor, sensorer, drivelektronik och mekanisk struktur.

Varför blir integrerade robotledmoduler allt viktigare?

I takt med att kollaborativa robotar, humanoida robotar och nästa generations robotsystem går mot lättare, mer kompakta och mer dynamiska designer, står konventionella kombinationer av separata motorer, reduktionsväxlar och servodrivningar inför allt större utmaningar inom systemintegration.

En integrerad robotkopplingsmodul kan kombinera flera kritiska komponenter i ett enda ställdon, vilket gör det möjligt för robottillverkare att minska den tekniska insats som krävs för att matcha motor, reducerare, kodare och drivenhet.

Ännu viktigare är att integrationen gör det möjligt att optimera hela fogen kring styrsystemet från början av produktutvecklingsprocessen.

För robotar som kräver hög momenttäthet och precision kan en harmonisk ledmodul ge en kompakt transmissionslösning. För axlar med olika hastighets-, belastnings- och dynamiska krav kan en planetledmodul vara ett annat alternativ.

Framtiden för robotledsprestanda kommer därför inte att avgöras enbart genom att jämföra en enskild motor- eller reduktionsväxelspecifikation. Den kommer i allt högre grad att bero på den dynamiska prestandan, avkänningsförmågan, styrförmågan och integrationsnivån hos det kompletta ställdonet.

Slutsats: Kontrollbandbredd bör utvärderas som ett prestandamått på systemnivå för robotled

Kontrollbandbredd är inte en isolerad motorspecifikation. Det är en viktig återspegling av den övergripande dynamiska prestandan hos en robotled.

Motorn tillhandahåller den grundläggande drivförmågan. Reducerväxeln bestämmer förhållandet mellan vridmoment och hastighet. Kodaren ger feedback. Servodrivningen utför styrslingorna. Den mekaniska strukturen bestämmer styvhet och resonansegenskaper, medan styrenheten och kommunikationssystemet avgör hur effektivt dessa komponenter kan fungera tillsammans.

Därför är det mer meningsfullt att, när man utvärderar robotledsmotorns prestanda, se bortom nominellt vridmoment, motorhastighet eller styrfrekvens och utvärdera det dynamiska svaret i slutna slingor hos hela robotledsmodulen under faktiska driftsförhållanden.

För robotkopplingar med högt vridmoment och kompakta kopplingar kan en harmonisk kopplingsmodul ge högt reduktionsförhållande, lågt glapp, hög momentdensitet och exakt positionering. För robotaxlar med olika hastighets-, belastnings- och dynamiska krav kan en planetkopplingsmodul tillhandahålla en alternativ transmissionsarkitektur.

Genom att integrera motor, reducerare, kodare, servodrivning och mekanisk struktur kan tillverkare av robotkopplingar optimera dynamisk respons och styrprestanda på systemnivå.

För robottillverkare är den viktigaste frågan därför inte bara:

"Vilken robotledsmotor har den högsta styrbandbredden?"

En mer användbar ingenjörsfråga är:

"Vilken komplett robotkopplingslösning kan ge snabb, stabil och repeterbar dynamisk respons under robotens faktiska belastning, hastighet, tröghet och kontrollkrav?"

Detta systemnivåperspektiv ger ett mer meningsfullt sätt att utvärdera harmoniska ledmoduler, planetära ledmoduler och integrerade robotledmotorer för kollaborativa robotar, humanoida robotar, industrirobotar och andra högpresterande robotapplikationer.
