Robotledmotorer för humanoida och hjulförsedda robotar: Hur väljer man rätt ledaktuator?

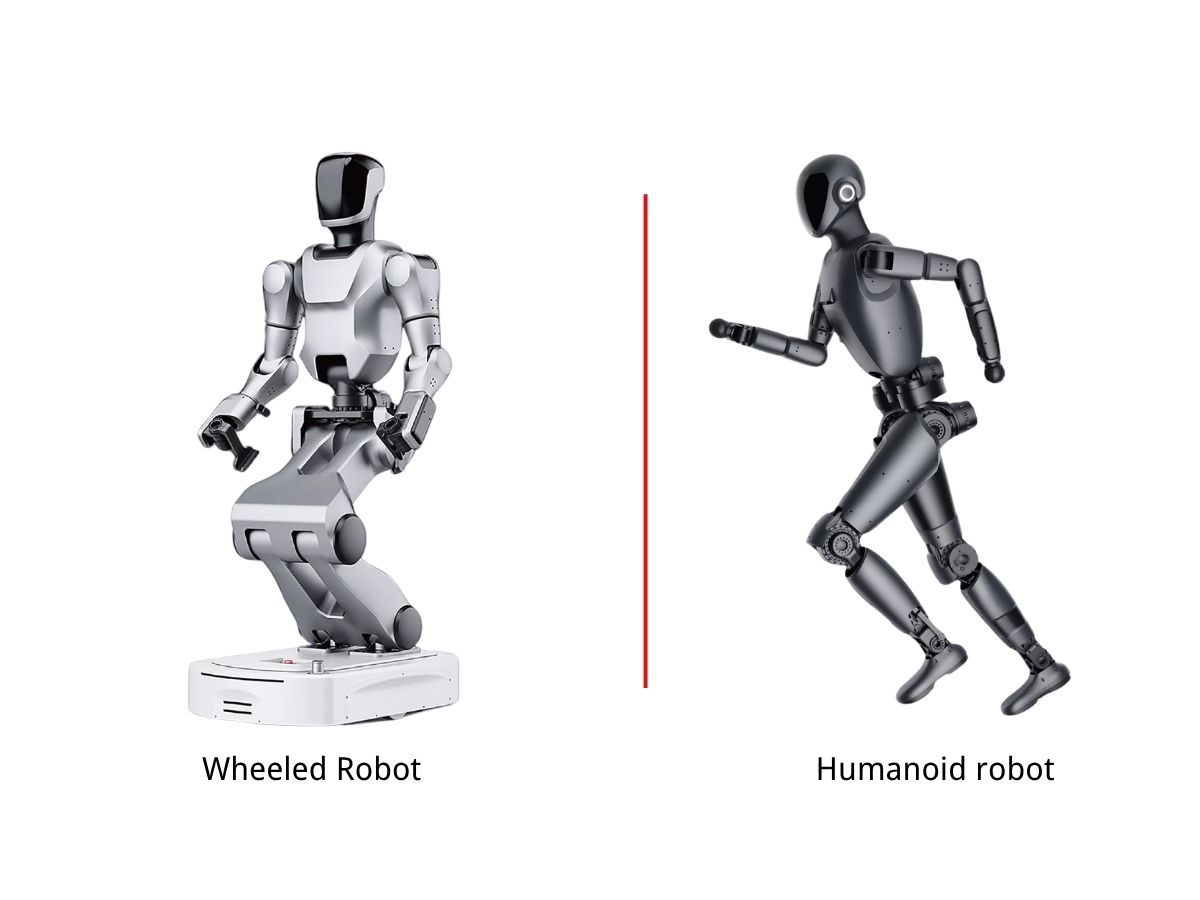

Introduktion

När människor tänker på en robotledmotor är humanoida robotar ofta den första applikation som kommer i åtanke. En humanoid robot kan innehålla dussintals individuellt styrda leder, inklusive höft, knä, fotled, axel, armbåge, handled, midja, nacke och hand. Varje led måste generera kontrollerad rotationsrörelse samtidigt som den förblir kompakt, lätt, exakt och kapabel att fungera tillförlitligt under dynamiska belastningar.

Robotledmotorer är dock inte begränsade till humanoida robotar. När hjulbaserade robotar utvecklas från enkla mobila plattformar till system för mobil manipulation, inspektion och service utrustas de i allt högre grad med robotarmar, roterande huvuden, panorerings- och tiltningsmekanismer, gripdon och andra ledade strukturer. Dessa mekanismer kräver också kompakta och noggrant styrda rotationsleder.

Den viktiga frågan är därför inte om en robot är humanoid eller hjulbaserad. Det handlar om vilken typ av ledrörelse roboten behöver utföra.

En humanoid höftled och en armbåge i en robotarm på en mobil robot kan ha mycket olika krav på vridmoment, men båda är beroende av ett styrt roterande ställdon. Ett robothuvud kan kräva betydligt mindre vridmoment än ett humanoidt knä, men dess positioneringsnoggrannhet och rörelsens jämnhet kan vara lika viktiga.

Detta gör robotledmotorn till en grundläggande byggsten i många typer av ledade robotsystem.

Varför blir robotledmotorer en viktig byggsten för robotar？

En robotledmotor bör inte bara betraktas som en motor som genererar rotation. I ett modernt robotsystem är leden en komplett elektromekanisk enhet där motor, växel, encoder, drivenhet, lager, kapsling och styrsystem arbetar tillsammans.

En typisk integrerad arkitektur kan representeras som:

Motor + växel + encoder + drivenhet = integrerad robotledmotor

Beroende på applikationen kan ytterligare funktioner, såsom vridmomentsmätning, bromsning, temperaturövervakning och kommunikationsgränssnitt, också integreras i leden.

Denna arkitektur förändrar hur robottillverkare konstruerar sina maskiner. I stället för att välja varje komponent separat och sedan integrera dem i den slutliga leden kan ingenjörer använda en standardiserad ledmodul med definierade mekaniska, elektriska och kommunikativa gränssnitt.

Detta blir särskilt värdefullt när antalet robotleder ökar. En humanoid robot kan kräva dussintals aktiverade axlar, medan en mobil robot utrustad med en robotarm, ett roterande huvud och ett manipulationssystem också kan innehålla flera individuellt styrda leder.

Ju fler leder en robot har, desto mer värdefull blir en standardiserad och repeterbar ställdonarkitektur.

Krav på robotledmotorer i humanoida robotar

Humanoida robotar ställer några av de mest krävande kraven på robotledmotorer, eftersom ställdonet måste rymmas i en mekanisk struktur i mänsklig skala samtidigt som det producerar tillräckligt vridmoment för dynamiska rörelser.

Höft-, knä- och fotleder kan behöva högt kontinuerligt vridmoment och högt toppvridmoment samtidigt som de bär en betydande del av robotens vikt. Samtidigt kräver axel-, armbågs-, handleds- och nackleder olika kombinationer av vridmoment, hastighet, kompakt format och positioneringsnoggrannhet.

Detta innebär att en humanoid robot inte helt enkelt kan använda ett identiskt ställdon i hela kroppen.

Ställdonet som används i en höftled kan prioritera hög vridmomenttäthet och mekanisk styvhet, medan ett handledsställdon kan lägga större vikt vid låg vikt, kompakta mått och exakt positionering. Ett nack- eller huvudställdon kan kräva relativt lågt vridmoment men utmärkt rörelsejämnhet och vinkelpositionering.

Av denna anledning behöver en praktisk ställdonsplattform för humanoida robotar vanligtvis flera vridmoments- och storleksklasser samtidigt som en enhetlig systemarkitektur bibehålls.

Den centrala utmaningen är att uppnå tillräcklig ledprestanda utan att ställdonet blir för tungt eller för stort. Varje extra kilogram i en robotled kan påverka den dynamiska belastning som upplevs av andra leder, öka energiförbrukningen och förändra robotens övergripande rörelseegenskaper.

Därför har vridmomenttäthet, kompakt format, mekanisk styvhet, termisk prestanda och återkopplingsnoggrannhet blivit viktiga utvärderingskriterier för robotledmotorer i humanoida robotar.

Robotledmotorer är också viktiga i hjulbaserade robotar

Hjulbaserade robotar diskuteras ofta främst utifrån sin mobilitetsplattform, men deras mekaniska arkitektur kan sträcka sig långt bortom den mobila basen.

En modern hjulbaserad robot kan bära en robotarm för manipulation, ett roterande huvud för perception, en panorerings- och tiltningsmekanism för sensorpositionering eller ett fleraxligt inspektionssystem. När dessa ledade mekanismer introduceras behöver roboten flera styrda rotationsleder.

En mobil manipulator kan till exempel ha en mekanisk kedja bestående av en axelled, armbågsled, handled och ändeffektormekanism. Roboten kan förflytta sig i sin omgivning med hjälp av en mobil plattform, men dess manipulationsfunktioner bygger på samma grundprinciper som andra robotarmar: varje rotationsled behöver styrt vridmoment, exakt positionering, lämplig styvhet och tillförlitlig återkoppling.

Samma princip gäller för robothuvuden.

En hjulbaserad inspektionsrobot kan använda en kamera, djupsensor eller annat perceptionssystem monterat på ett roterande huvud. Huvudet kan behöva skanna sin omgivning kontinuerligt, följa ett mål eller bibehålla en specifik sensororientering. I sådana applikationer behöver ställdonet inte nödvändigtvis ha det extremt höga vridmomentet hos en humanoid höft eller ett humanoidt knä, men låg glappnivå, kompakta mått, jämn rotation och noggrann positionsstyrning kan bli viktigare.

Tillämpningen av robotledmotorer i hjulbaserade robotar bör därför inte förstås som ett substitut för deras primära mobilitetssystem. Den representerar i stället det ökande antalet ledade funktioner som roboten utför utöver grundläggande förflyttning.

Olika robotleder kräver olika motoregenskaper

Kraven på en robotledmotor bestäms främst av ledens funktion.

Denna jämförelse visar varför det inte räcker att välja en robotledmotor enbart utifrån märkeffekt.

Ett ställdon med högt vridmoment kan vara idealiskt för ett humanoidt knä men onödigt stort för ett robothuvud. Omvänt kanske ett ställdon som optimerats för låg tröghet och exakt positionering inte ger tillräckligt kontinuerligt vridmoment för en tung robotarmsled.

Det korrekta tillvägagångssättet är att anpassa ställdonet efter den faktiska ledens krav på vridmoment, hastighet, arbetscykel, mekanisk styvhet, installationsutrymme och återkoppling.

Varför är harmoniska ledmotorer attraktiva för robotleder？

Bland olika transmissionstekniker är harmonisk transmission särskilt attraktiv för robotleder som kräver höga utväxlingsförhållanden, låg glappnivå, kompakta mått och hög positioneringsnoggrannhet.

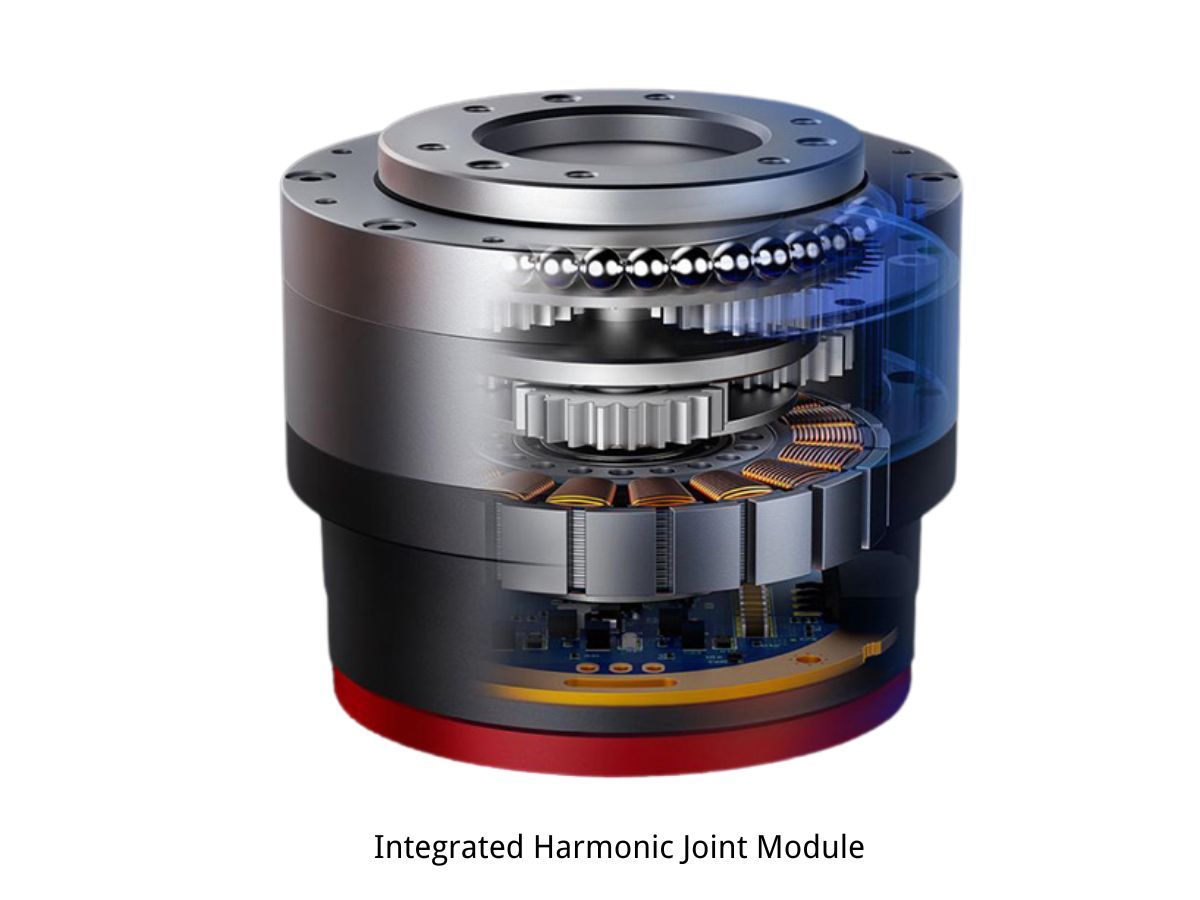

En harmonikbaserad robotledmotor kombinerar motorn med en harmonisk växel för att omvandla motorns höghastighetsrotation till kontrollerad utgående rörelse med högt vridmoment.

För applikationer med strikta utrymmesbegränsningar kan denna arkitektur ge en användbar balans mellan utgående vridmoment och kapslingsstorlek.

Låg glappnivå är en annan viktig fördel i robotleder med höga precisionskrav. När flera leder arbetar tillsammans kan transmissionsfel påverka ändeffektorns eller robotkroppens slutliga position. En transmission med låg glappnivå kan därför bidra till att förbättra ledens övergripande styrbarhet.

Samtidigt bör harmonisk transmission inte betraktas som en universallösning för varje robotled. Utväxlingsförhållande, utgående hastighet, verkningsgrad, backdrivbarhet, vridstyvhet, termisk prestanda och arbetscykel måste alla utvärderas tillsammans.

Den rätta frågan är därför inte om en harmonisk ledmotor är bättre än alla andra ställdon, utan om dess egenskaper motsvarar de specifika kraven hos den aktuella leden.

Integrerad robotledmotor jämfört med separat motor och växel

Traditionella robotleder använder ofta separata komponenter för motor, växel, encoder och drivenhet. Detta tillvägagångssätt ger flexibilitet under utvecklingen, eftersom ingenjörer kan byta ut eller ändra enskilda komponenter separat.

När robotsystem går mot högre integration och större produktionsvolymer blir fördelarna med en integrerad robotledmotor emellertid allt tydligare.

När motor, växel, encoder och elektronik konstrueras som en modul kan de mekaniska gränssnitten optimeras från början i stället för att lösas under den slutliga monteringen. Kapslingen kan också utformas kring motorn och transmissionen för att förbättra strukturell styvhet och värmeledning.

Integration kan också minska komplexiteten hos den externa kabeldragningen. Detta är särskilt värdefullt runt roterande leder, där upprepad kabelböjning och störningar kan skapa tillförlitlighetsproblem.

En annan viktig fördel är enhetlighet i tillverkningen. I stället för att montera och kalibrera varje motor, växel, encoder och drivenhet separat i robotfabriken kan en komplett ledmodul testas och kalibreras före leverans.

För robotar med många leder kan detta avsevärt minska komplexiteten i montering och driftsättning.

Integration innebär dock inte automatiskt att varje komponent bör packas fysiskt i minsta möjliga utrymme. Termiska vägar, underhållskrav, sensorplacering och mekanisk styvhet måste beaktas vid den inledande utformningen av ledarkitekturen.

En verkligt integrerad led är därför inte bara en samling komponenter placerade i samma kapsling. Det är ett ledsystem som samtidigt utformats utifrån mekaniska, elektriska, termiska och styrrelaterade krav.

Hur väljer man rätt robotledmotor？

Valet av robotledmotor bör börja med den erforderliga utgående rörelsen snarare än motorns nominella effekt.

Först måste ingenjörerna fastställa det erforderliga kontinuerliga utgående vridmomentet och toppvridmomentet under de faktiska driftsförhållandena. En robotled som endast når sitt toppvridmoment under en bråkdel av en sekund har helt andra krav än en led som kontinuerligt håller en tung last.

Den utgående hastigheten är lika viktig. Motorn kan arbeta med relativt hög hastighet, men växeln bestämmer ledens slutliga hastighet och utgående vridmoment. Därför måste utväxlingsförhållandet väljas med hänsyn till både vridmoment och hastighet, i stället för att maximera en enda parameter.

Mekanisk styvhet och glapp bör därefter utvärderas utifrån applikationens precisionskrav. Robotarmar med hög precision, humanoida leder och positioneringsmekanismer kan kräva avsevärt andra transmissionsegenskaper än mindre krävande roterande mekanismer.

Återkopplingsarkitekturen är en annan viktig faktor. En encoder på motorsidan kan ge höghastighetsstyrning av motorn, medan en encoder på utgångssidan kan ge mer direkt information om ledens slutliga position. För avancerade robotapplikationer kan arkitekturer med dubbla encodrar ge ytterligare styr- och återkopplingsmöjligheter.

Den termiska prestandan bör också utvärderas med hjälp av den verkliga arbetscykeln. Data för toppvridmoment under kort tid kan ensamt inte ge en korrekt bild av prestandan hos en led som arbetar kontinuerligt under dynamiska belastningar.

Slutligen måste ingenjörerna ta hänsyn till ställdonets vikt, mått, kommunikationsgränssnitt, kabeldragningskrav, underhållsstrategi och integrationsnivå.

Den bästa robotledmotorn är därför inte nödvändigtvis den med högst vridmoment eller högst effekt. Det är den som ger erforderligt vridmoment, hastighet, precision, styvhet, termisk prestanda och integration inom det tillgängliga mekaniska utrymmet.

Varför blir modulära robotledmotorer allt viktigare？

När robottillverkare utvecklar olika robotplattformar och robotgenerationer ökar behovet av modulära ställdonsplattformar.

Olika leder kräver olika prestandanivåer, men att konstruera om hela den elektriska och mekaniska arkitekturen för varje led skapar onödigt ingenjörsarbete.

En modulär robotledmotorplattform kan i stället tillhandahålla flera ställdonsstorlekar och vridmomentklasser samtidigt som gemensamma mekaniska och elektriska designprinciper bibehålls.

En robottillverkare kan till exempel använda ett ställdon med högre vridmoment för en humanoid höft, ett medelstort ställdon för en armbåge och ett kompakt ställdon för en handled eller ett robothuvud.

De specifika ställdonen kan vara olika, men den övergripande utvecklingsmetoden förblir enhetlig.

Detta tillvägagångssätt kan förkorta utvecklingscyklerna, förenkla testningen och göra det enklare att skala från prototyprobotar till produktionsplattformar.

För tillverkare som utvecklar flera robotprodukter kan modularitet därför vara lika viktig som prestandan hos ett enskilt ställdon.

Robotledmotorernas framtid

Utvecklingen av robotledmotorer går mot djupare integration.

Framtida ställdonsmoduler kommer sannolikt att kombinera fler funktioner i en standardiserad mekanisk kapsling, inklusive motor, precisionsväxel, encoder, drivelektronik, vridmomentsmätning, temperaturövervakning, kommunikation och säkerhetsfunktioner.

Detta innebär att robotleden i allt högre grad blir en självständig elektromekanisk enhet som kan ta emot kommandon, generera vridmoment, mäta sitt eget driftstillstånd och kommunicera med robotens styrenhet.

Trenden syns särskilt tydligt inom humanoid robotteknik, men den underliggande tekniken kan även stödja robotarmar, mobila manipulatorer, inspektionsrobotar, kollaborativa robotar, fyrbenta robotar och andra ledade system.

Det gemensamma kravet för dessa plattformar är inte robotens form eller mobilitetsmetod.

Det är behovet av att generera exakt, kontrollerad rotationsrörelse från en kompakt och starkt integrerad led.

Slutsats

Robotledmotorn är inte längre en komponentkategori som är begränsad till humanoida robotar.

Humanoida robotar kräver många ledmotorer i höft, knä, fotled, axel, armbåge, handled, nacke och hand. Hjulbaserade robotar utrustas samtidigt i allt högre grad med robotarmar, roterande huvuden, panorerings- och tiltsystem, inspektionsmekanismer och andra ledade strukturer som också är beroende av styrda rotationsleder.

Den viktiga skillnaden är därför inte om roboten är humanoid eller hjulbaserad.

Det handlar om vad varje led behöver kunna utföra.

Humanoida leder för höga belastningar kan prioritera vridmomenttäthet, styvhet, termisk kapacitet och dynamisk respons. Leder i robotarmar kan kräva en balans mellan vridmoment, hastighet, precision och repeterbarhet. Robothuvuden och panorerings- och tiltningsmekanismer kan lägga större vikt vid låg glappnivå, positioneringsnoggrannhet, kompakt format och jämn rörelse.

Därför bör valet av robotledmotor börja med ledens faktiska krav snarare än robotens övergripande kategori.

För humanoida robotar, mobila manipulatorer, inspektionsrobotar, robotarmar och andra ledade robotsystem kan en integrerad robotledmotor som kombinerar motor, precisionsväxel, encoder och drivenhet ge en standardiserad grund för att bygga kompakta och högpresterande robotleder.

Framtiden för robotdrivsystem handlar inte bara om att göra motorn kraftfullare. Den handlar om att skapa en ledmodul som integrerar vridmomentgenerering, transmission, återkoppling, styrning och mekanisk struktur i ett system optimerat för robotens specifika rörelsekrav.
