Hur tillhandahåller HONPINE kompakta högeffektslösningar för robotledmanöverdon med harmonisk växel?

Hej allihopa, jag heter Theodore Li och är teknisk chef på HONPINE. I dag vill jag dela med mig av ett verkligt kundfall som visar hur vårt ingenjörsteam hjälper kunder att välja och anpassa rätt robotledsaktuator för krävande tillämpningar.

På HONPINE rekommenderar vi inte bara produkter ur en katalog. Varje år tillhandahåller vi mer än 2 000 kundanpassade lösningar med robotledsaktuatorer till kunder över hela världen. Oavsett om tillämpningen gäller en humanoid robot, en kollaborativ robot, en servicerobot, medicinsk utrustning eller ett industriellt automationssystem arbetar vårt ingenjörsteam nära kunderna för att optimera prestanda, storlek, kabeldragning och integration.

Kundens krav

Kunden utvecklade ett kompakt robotsystem och behövde en integrerad harmonisk ledaktuator med extremt krävande specifikationer.

De viktigaste kraven var:

• Ytterdiameter mindre än 56 mm

• Total längd kortare än 61 mm

• Märkmoment på 3 N·m

• Startmoment (toppmoment) större än 3 N·m

• Motorkabel dragen från motorns baksida

• Extremt låg arbetshastighet på cirka 0.2 rpm

• Positioneringsnoggrannhet på 0.2° per rörelse

• Utväxlingsförhållande större än 50:1

• Kompakt integrerad konstruktion som kombinerar en harmonisk växel och servomotor

Dessa krav krävde en mycket integrerad lösning som samtidigt kunde leverera högt vridmoment, hög precision och kompakta mått.

För många robottillverkare är det en av de största tekniska utmaningarna under produktutvecklingen att balansera vridmoment, konstruktionsstorlek, kabeldragning och positioneringsnoggrannhet.

HONPINEs tekniska support

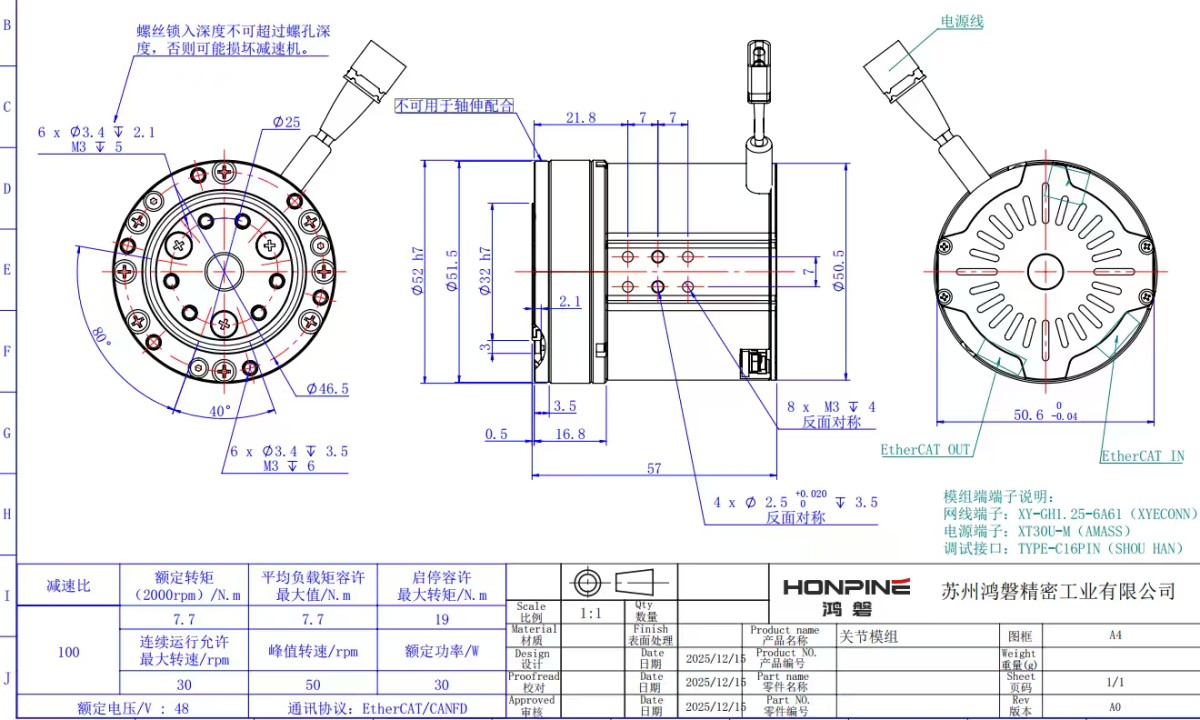

Efter en noggrann genomgång av kundens specifikationer valde vårt ingenjörsteam den bäst lämpade HONPINE HAG-harmoniska ledmodulen och tillhandahöll omedelbart detaljerade tekniska ritningar för utvärdering.

I stället för att endast rekommendera en standardprodukt analyserade vi:

• Mekaniska mått

• Momentkrav

• Utväxlingsförhållande

• Motorns prestanda

• Kabeldragning

• Installationsbegränsningar

• Möjligheter till framtida kundanpassning

Detta gjorde det möjligt för kunden att verifiera kompatibiliteten innan prototyputvecklingen.

Lösning på utmaningen med kabeldragningen

Under utvärderingen ställde kunden en viktig fråga om kabeldragningen.

Kunden frågade:

Är det möjligt att låta kabeln gå ut från motorns ovansida i stället för från sidan? Vilken kabellängd skulle krävas?

Detta är en vanlig fråga när robotleder installeras i trånga utrymmen där kabelhanteringen direkt påverkar den övergripande konstruktionen.

Våra ingenjörer förklarade att HONPINEs standardmotor för HAG-harmoniska leder använder kabelutgång på sidan (sidodragen kabel).

För versionen med kabelutgång nedåt reserveras en kabelböjningsradie på cirka 20 mm för att säkerställa tillförlitligt kabelskydd och lång livslängd.

I stället för att stanna där föreslog vårt ingenjörsteam en optimerad kundanpassad lösning.

Kundanpassad kabellösning

Kunden ställde därefter ytterligare en viktig fråga:

Vilken är den totala längden på den harmoniska ledmotorn?

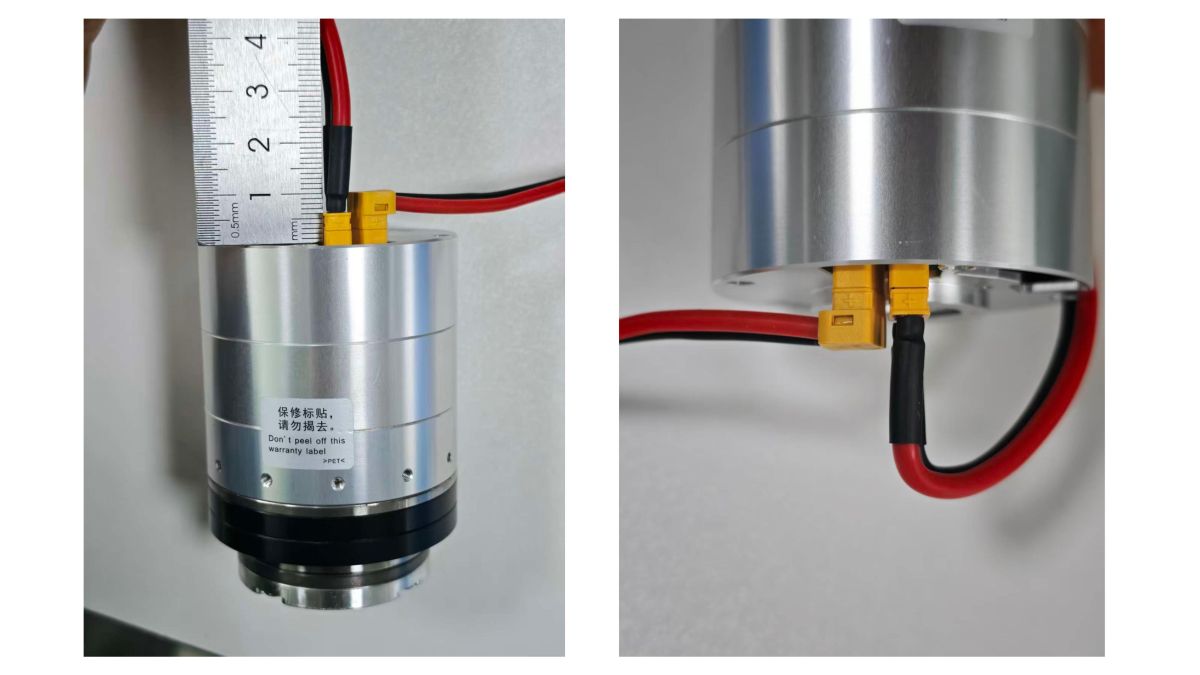

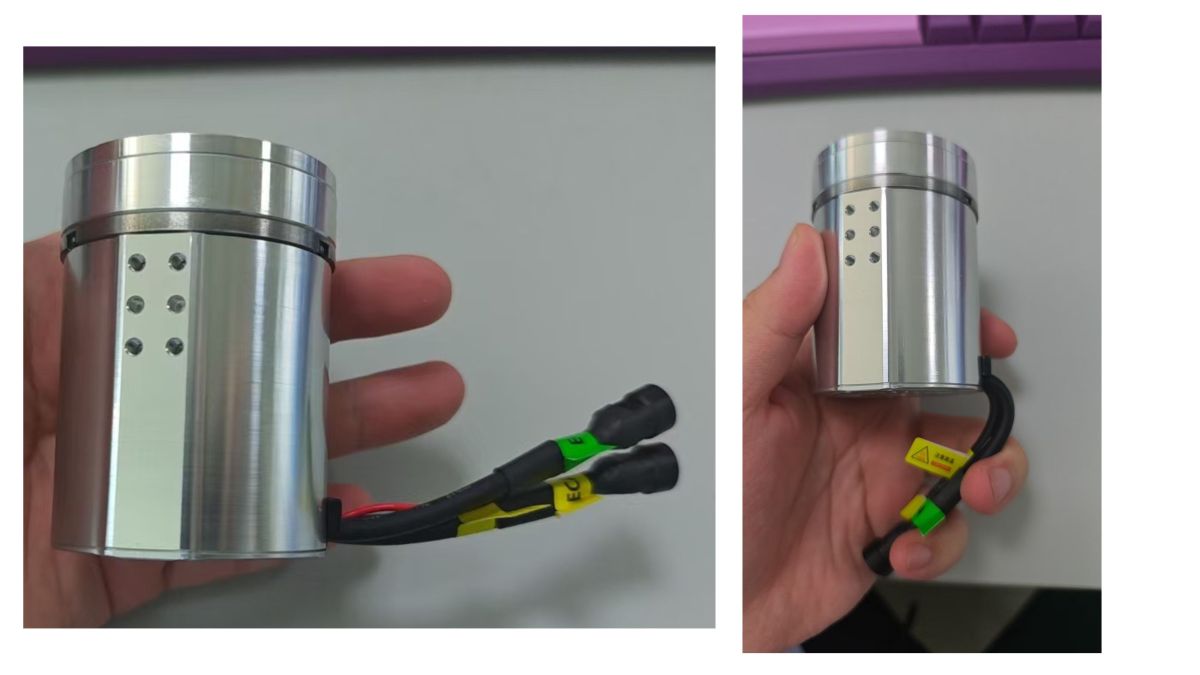

I stället för att endast tillhandahålla ritningar levererade våra ingenjörer fotografier av den faktiska produkten och visade hur motorn monteras.

Vi föreslog också en kundanpassad kabelkonfiguration.

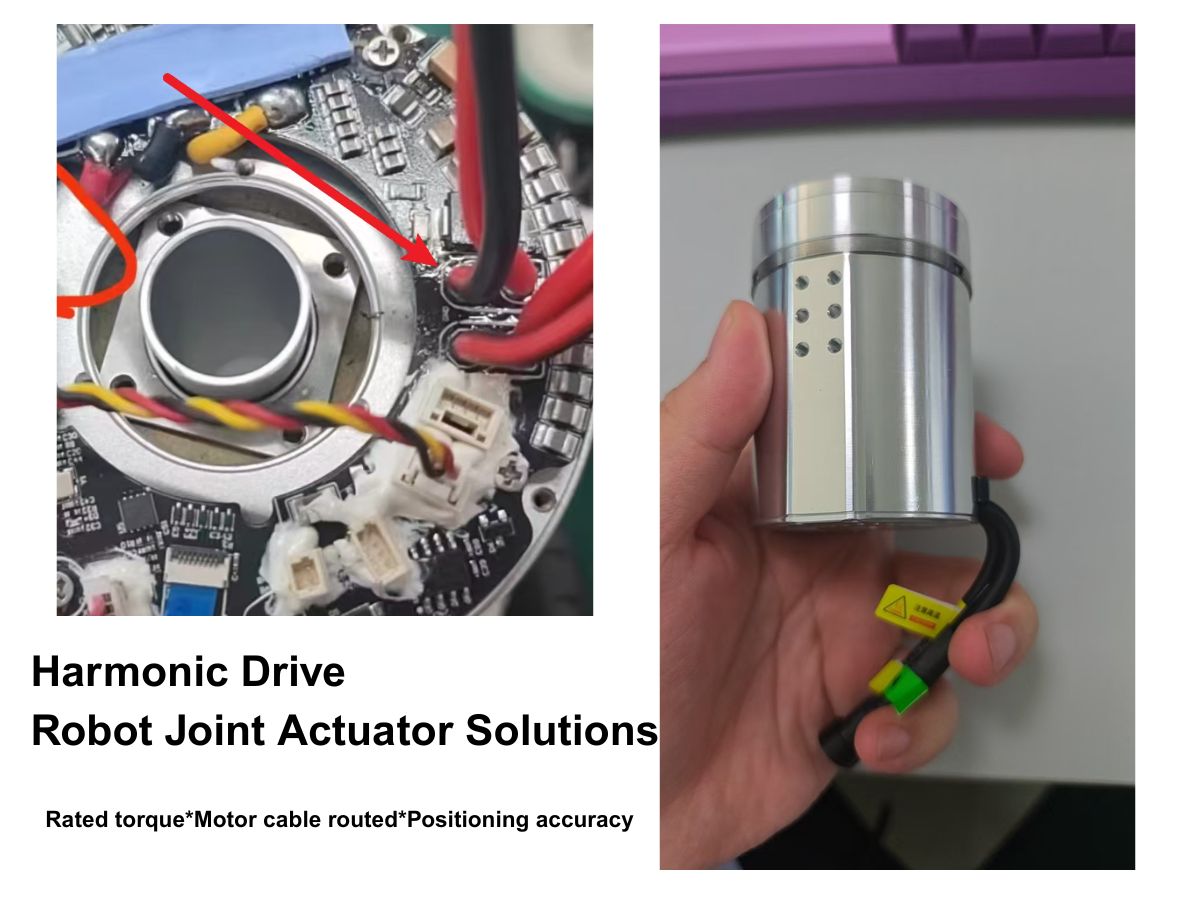

Genom att löda fast strömkabeln direkt på motorn enligt kundens krav kunde kabelns böjningsradie minskas avsevärt.

Resultatet blev:

Aktuatorns totala längd blir betydligt kortare

Installationen blir enklare

Den interna kabeldragningen blir mer ordnad

Mer utrymme blir tillgängligt inuti robotleden

Kunden kan uppnå en mer kompakt mekanisk konstruktion

Även om själva aktuatorn i stort sett förblev oförändrad löste denna kundanpassade kabellösning kundens utrymmesbegränsning samtidigt som prestanda och tillförlitlighet bibehölls.

Detta är ett bra exempel på hur små tekniska förbättringar kan skapa betydande värde för robottillverkare.

Mer än standardprodukter

Många leverantörer av aktuatorer tillhandahåller endast standardspecifikationer.

På HONPINE fokuserar vårt ingenjörsteam på att lösa verkliga integrationsproblem.

Beroende på kundens krav kan vi erbjuda kundanpassning av bland annat:

• Kabelns utgångsriktning

• Kabellängd

• Kontakttyp

• Encoderkonfiguration

• Bromsalternativ

• Kommunikationsprotokoll (EtherCAT, CAN, CANopen)

• Val av utväxlingsförhållande

• Momentoptimering

• Kundanpassning av mekaniskt gränssnitt

Denna tekniska support hjälper kunder att förkorta utvecklingscyklerna och samtidigt minimera konstruktionsriskerna.

Ökad efterfrågan från humanoidrobotindustrin

Den snabba tillväxten inom den globala humanoidrobotindustrin har skapat en aldrig tidigare skådad efterfrågan på högpresterande robotledsaktuatorer.

Regeringar, riskkapitalbolag och teknikföretag över hela världen fortsätter att investera kraftigt i utvecklingen av humanoida robotar.

När fler företag går in på denna marknad blir kompakta, lätta ledmoduler med högt vridmoment och hög precision allt viktigare.

Drivna av denna trend förväntar sig HONPINE att leverera mer än 3 000 lösningar med robotledsaktuatorer under 2026, vilket innebär en betydande tillväxt jämfört med tidigare år.

Varför väljer kunder HONPINE?

Kunder samarbetar med HONPINE eftersom vi kombinerar tillverkningskapacitet med teknisk expertis.

Våra harmoniska ledmoduler erbjuder:

• Hög vridmomentdensitet

• Kompakt integrerad konstruktion

• Hög positioneringsnoggrannhet

• Harmonisk drivteknik med lågt glapp

• Kundanpassad kabeldragning

• Flera encoderalternativ

• Integrering av servomotor

Tillförlitlig prestanda för krävande robotikapplikationer

Varje tillämpning är unik, och våra ingenjörer arbetar direkt med kunderna för att säkerställa att den valda aktuatorn passar både den mekaniska konstruktionen och kraven på rörelsestyrning.

Slutsats

Detta projekt visar att en framgångsrik konstruktion av robotleder inte bara handlar om att välja rätt aktuator.

Det handlar också om att optimera varje detalj – från mekaniska mått och kabeldragning till monteringsmetoder och kundanpassning – för att uppnå bästa möjliga systemprestanda.

På HONPINE är vi mer än en tillverkare av harmoniska ledaktuatorer.

Vi är din tekniska partner och leverantör av kompletta rörelselösningar.

Om du utvecklar humanoida robotar, kollaborativa robotar, industriell automationsutrustning, medicinska robotar eller något annat precisionsrörelsesystem står vårt ingenjörsteam redo att hjälpa dig att hitta den bäst lämpade ledaktuatorlösningen.
