Harmonisk roterande aktuator jämfört med harmonisk reduktionsväxel och direktdriven momentmotor för halvledarförpackningsutrustning

Introduktion

Expansionen av avancerad halvledarkapsling sätter samtidigt press på placeringsnoggrannhet, utrustningsgenomströmning, repeterbarhet och långsiktig rörelsestabilitet. I takt med att processer för chipbondning, waferjustering, chipinspektion och högdensitetskapsling går mot snävare toleranser och kortare cykeltider, är den roterande axeln inte längre bara en mekanism för att ändra vinkelposition.

För tillverkare av förpackningsutrustning är den mer relevanta tekniska frågan:

När en precisionsroterande axel krävs, ska maskinen använda ett harmoniskt roterande ställdon , en harmonisk reducerare med servomotor eller en direktdriven momentmotor ?

Svaret beror på hur den roterande axeln förväntas hantera lastens tröghet, acceleration, stabiliseringstid, vinkelpositionering, vridstyvhet, termisk drift, mekanisk integration och kontinuerlig cykelstabilitet.

Detta är särskilt viktigt vid formbindning och avancerad förpackningsutrustning. En roterande axel kanske bara behöver göra en liten vinkelkorrigering, men den kan behöva upprepa den rörelsen tusentals gånger samtidigt som den bibehåller stabil positioneringsprestanda. Enbart en nominell noggrannhetsspecifikation kan därför inte avgöra om en rörelselösning är lämplig för produktionsutrustning.

1. Varför rotationsrörelser har blivit allt viktigare inom avancerad förpackning

Precisionskraven för halvledarkapsling överförs i allt högre grad till rörelsesystemet under processen.

I konventionell förpackning kan positioneringstoleranserna vara relativt stora. I flip-chip, avancerad substratförpackning, Chiplet-integration och andra högdensitetsförpackningsprocesser blir dock justeringsfönstret mycket smalare.

Rörelsesystemet måste därför upprätthålla:

• Hög repeterbarhet i positionering

• Lågt vinkelfel

• Hög vridstyvhet

• Stabil dynamisk respons

• Låg vibration

• Kort inställningstid

• Låg termisk drift

Konsekvent prestanda under långa produktionscykler

Ännu viktigare är att noggrannhet och genomströmning inte kan utvärderas separat.

En roterande axel som når sin målposition exakt men kräver för lång inställningstid kan minska den övre luftfuktigheten (UPH). Omvänt kan ökad acceleration utan tillräcklig strukturell styvhet orsaka vibrationer och förlänga den faktiska inställningstiden.

Detta skapar ett mer praktiskt ingenjörsmål:

Målet är inte bara högre noggrannhet, utan att bibehålla erforderlig noggrannhet vid målcykeltiden under kontinuerlig produktion.

Det är här valet av roterande transmission eller motorarkitektur blir viktigt.

2. Vad avgör egentligen prestandan för roterande positionering?

För halvledarkapslingsutrustning är det lätt att fokusera på specifikationen för en enda komponent.

Till exempel:

• Kodarens upplösning

• Harmonisk reducer-motspel

• Motormoment

• Plattformens repeterbarhet

Men den slutliga prestandan för rotationsaxeln bestäms av hela rörelsekedjan.

Ett förenklat system kan ses som:

Motor → Växellåda → Lager → Rotationsstruktur → Kodare → Servostyrning

Varje svaghet i denna kedja kan bli den begränsande faktorn.

Den första parametern att fastställa är den totala rotationströgheten:

• Jtotal = Jplattform + Jarbetsstycke + Jfixtur + Joannan

• Under acceleration:

• Tacc = Jtotal × α

• där:

• Tacc = accelerationsmoment

• Jtotal = total rotationströghet

• α = vinkelacceleration

Detta blir särskilt viktigt för indexeringsapplikationer.

En halvledarförpackningsmaskin behöver inte kontinuerlig höghastighetsrotation. Istället kan den upprepade gånger utföra:

accelerera → rotera → retardera → stabilisera → process → starta om

Under dessa förhållanden kan accelerationsmoment och sättningsbeteende vara viktigare än nominell maxhastighet.

3. Den verkliga avvägningen: Precision, genomströmning och mekanisk arkitektur

Det ursprungliga branschmaterialet du tillhandahöll lyfter fram en viktig poäng:

Precision är inte detsamma som avkastning.

En specifikation som ±3 μm @ 3σ är endast en statisk eller specificerad prestandaindikator. I produktionsutrustning är det svårare problemet att upprätthålla den prestandan under:

• Högfrekvent drift

• Termiska förändringar

• Upprepad acceleration och retardation

• Ändra laster

• Långa driftsperioder

Det är därför konstruktörer av halvledarutrustning i allt högre grad uppmärksammar termisk stabilitet, strukturell styvhet, återkopplingsarkitektur och rörelsekompensation.

Samma princip gäller för den roterande axeln.

En roterande lösning bör därför utvärderas inte bara genom att:

"Hur liten är motreaktionen?"

men genom att:

Hur snabbt och upprepade gånger kan axeln nå önskad vinkelposition och förbli stabil under produktionsförhållanden?

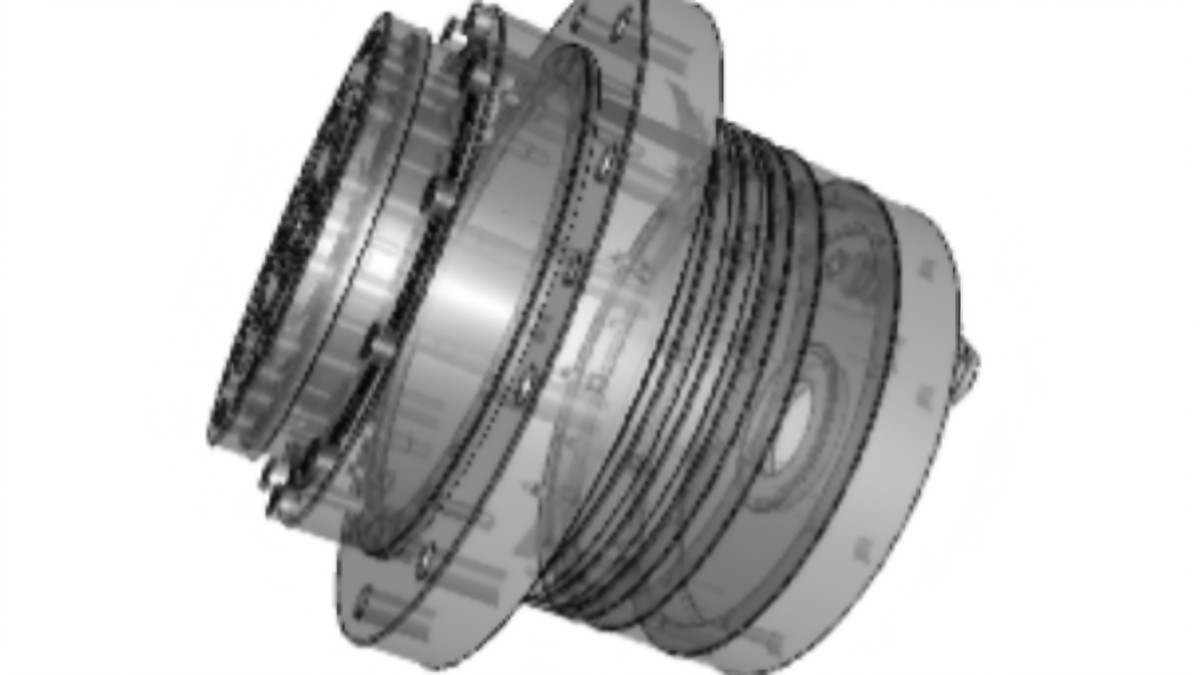

4. Harmonisk roterande ställdon: När integration och momenttäthet spelar roll

För halvledarutrustning är ett harmoniskt roterande ställdon särskilt intressant när den roterande axeln behöver kombinera hög momenttäthet, lågt glapp, kompakt installation och integrerad rörelsekontroll.

Till skillnad från en konventionell motor-plus-reducer-arkitektur kan ett integrerat ställdon minska antalet mekaniska gränssnitt inom den roterande axeln.

Detta kan vara värdefullt inom:

• Utrustning för formbindning

• Waferpositionering

• Chipjustering

• Rotationsinspektion

• Precisionsindexering

• Förpackningsinspektion

• Kompakta halvledarautomationsmoduler

Den största fördelen är inte bara att ställdonet innehåller flera komponenter.

Den viktigare frågan är:

Kan den integrerade arkitekturen förenkla den mekaniska felkedjan samtidigt som den erforderliga dynamiska prestandan bibehålls?

För kompakt förpackningsutrustning kan detta vara en betydande fördel.

5. Harmonisk reducerare: Mer frihet för OEM-rörelsesystemdesign

En harmonisk reducerare har ett annat tillvägagångssätt.

Istället för att integrera motorn och transmissionen blir reduceraren en del av OEM-tillverkarens egen rörelsearkitektur.

Detta gör det möjligt för ingenjörer att självständigt välja:

• Servomotor

• Motorns tröghet

• Kodare

• Servodrift

• Kontrollplattform

• Reduktionsförhållande

• Lageranordning

• Mekaniskt hölje

Denna flexibilitet kan vara särskilt användbar för tillverkare av halvledarutrustning som redan har standardiserade servoplattformar.

Om till exempel en utrustningsplattform använder en servomotorfamilj på 400 W eller 750 W över flera axlar, kan en harmonisk reducerare matchas med den motorn enligt de faktiska tröghets- och vridmomentkraven.

Den tekniska fördelen är därför systemflexibilitet snarare än integration.

Detta gör harmonisk reducerare särskilt lämplig för kundanpassade rotationsaxlar och OEM-utrustningsplattformar.

6. Direktdriven momentmotor: Eliminering av reduktionssteget

Direktdrivna momentmotorn närmar sig samma problem från motsatt håll.

Istället för att öka utgångsmomentet genom ett utväxlingsförhållande genererar motorn direkt det erforderliga rotationsmomentet.

Detta eliminerar det mekaniska reduktionssteget.

För halvledarutrustning kan detta vara attraktivt när den roterande axeln kräver:

• Hög dynamisk respons

• Jämn rotation

• Minimalt mekaniskt transmissionsfel

• Snabb acceleration och retardation

• Kontinuerlig roterande rörelse

• Hög vinkelupplösning

Elimineringen av reduceraren eliminerar dock inte automatiskt alla rörelsefel.

Det slutliga resultatet är fortfarande beroende av:

Motor + pulsgivare + lager + roterande struktur + styrning + termisk stabilitet

En direktdriven arkitektur behöver därför utvärderas som ett komplett system.

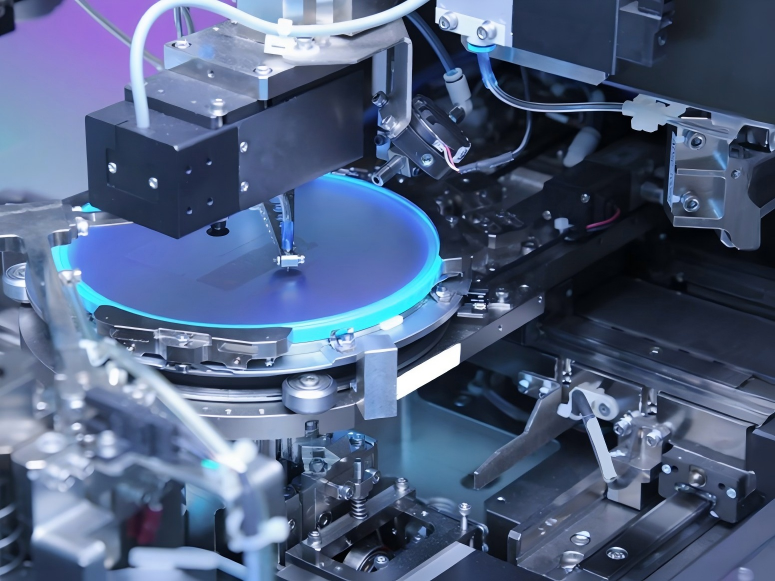

7. Vilken arkitektur är bättre för kretsbindning?

Det är här de tre teknologierna bör jämföras ur ett faktiskt utrustningsdesignperspektiv.

En formbindningsmaskin kan använda flera rörelseaxlar.

X/Y-systemet utför finpositionering, medan en θ-axel kan kompensera för vinkelfel mellan formen och substratet.

θ-axeln behöver vanligtvis:

• Liten vinkelkorrigering

• Hög repeterbarhet

• Snabb sättning

• Låg vibration

• Stabil prestanda över upprepade cykler

För denna typ av axel kan ett harmoniskt roterande ställdon ge en användbar balans mellan momenttäthet, kompakthet, reduktionsförhållande och positioneringsprestanda.

En harmonisk reducerare blir attraktiv när OEM-tillverkaren redan har en föredragen servomotor och vill ha fullständig kontroll över motor- och transmissionskombinationen.

En direktdriven momentmotor kan vara att föredra när dynamisk respons och direkt rotationsstyrning är viktigare än momentmultiplikation.

Därför beror det rätta beslutet på maskinens arkitektur snarare än enbart tekniknamnet.

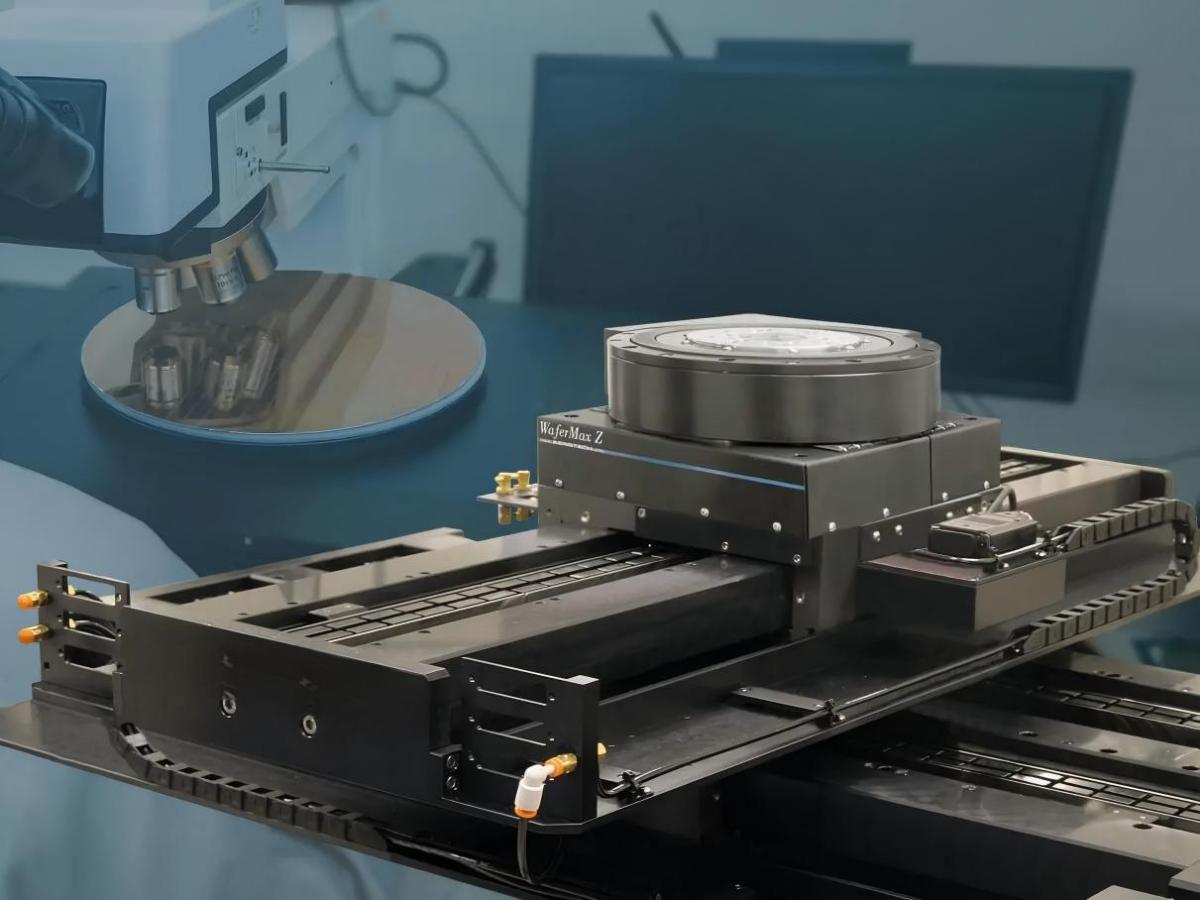

8. Rotationsrörelse vid waferjustering och inspektion

Waferjustering och inspektion introducerar ytterligare en uppsättning krav.

Den roterande axeln kan behöva samarbeta med:

Vision → Positionsberäkning → Rotationskorrigering → Servoåterkoppling

Korrigeringsvinkeln kan vara liten, men rörelsen kan inträffa upprepade gånger under hela produktionscykeln.

Här inkluderar de viktiga parametrarna:

• Vinkelpositioneringsnoggrannhet

• Repeterbarhet

• Löptid

• Kodarens upplösning

• Mekanisk styvhet

• Termisk drift

Ett harmoniskt roterande ställdon kan vara fördelaktigt när axeln kräver hög reduktion och kompakt integration.

En direktdriven momentmotor kan vara fördelaktig när applikationen kräver hög dynamisk respons och kontinuerlig jämn rotation.

En harmonisk reducerare kan erbjuda en flexibel lösning när utrustningstillverkaren vill integrera sin egen motor- och servoarkitektur.

9. Precisionsindexering: Ignorera inte accelerationsmomentet

Ditt ursprungliga materials beräkningslogik är särskilt värdefull här.

För ett indexerande rundbord:

Tacc = J × α

Det erforderliga motormomentet bestäms inte enbart av lastmassan.

Designern måste beakta:

• Roterande bords tröghet

• Arbetsstyckesfördelning

• Fixturens tröghet

• Rotationsvinkel

• Accelerationstid

• Retardationstid

• Cykeltid

Till exempel kan ett roterande bord som bär flera halvledarkomponenter ha ett relativt högt tröghetsmoment även när den totala massan inte är särskilt stor.

Om utrustningen försöker förkorta cykeltiden genom att öka accelerationen, ökar det erforderliga accelerationsmomentet i motsvarande grad.

Detta skapar en direkt relation:

Kortare cykeltid → högre acceleration → högre vridmomentbehov → högre strukturella och styrkrav

Därför räcker det inte att bara välja en reducerare baserat på nominellt utgångsmoment.

10. Harmonisk reducerare och harmonisk roterande ställdon: Tröghetsmatchning spelar roll

När en servomotor med en harmonisk reducerare eller ett harmoniskt roterande ställdon används, är lasttrögheten som reflekteras till motorsidan ungefär:

• Jmotorsidan = Jlast / i²

• där i är reduktionsförhållandet.

Detta är en av anledningarna till att ett högt reduktionsförhållande kan vara användbart i precisionsrotationssystem.

Konstruktörer bör dock inte tolka ett högre reduktionsförhållande som automatiskt bättre.

Ett alltför högt förhållande kan påverka:

• Maximal utgångshastighet

• Dynamisk respons

• Transmissionseffektivitet

• Motorns driftområde

Rätt förhållande bör därför väljas genom balansering:

Vridmoment + Tröghet + Hastighet + Inställningstid + Cykeltid

snarare än att välja den högsta tillgängliga reduktionsförhållandet.

11. Direktdrift kontra harmonisk transmission: Den viktigaste tekniska skillnaden

Jämförelsen blir tydligare när den ses från rörelsekedjan.

Harmonisk transmission

Servomotor → Harmonisk reducerare → Roterande belastning

eller

Integrerad motor → Harmonisk reducerare → Roterande last

Reduktionssteget ger vridmomentmultiplikation och gör att en mindre motor med högre hastighet kan driva en större belastning.

Direktdrift

Momentmotor → Rotationsbelastning

Motorn driver lasten direkt.

Detta innebär:

• Harmonisk lösning

Bättre lämpad för:

• Högt vridmoment

• Hög reduktionsgrad

• Kompakt installation

• Precisionsindexering

• Högbelastade roterande axlar

• Direktdriven lösning

Bättre lämpad för:

• Hög dynamisk respons

• Kontinuerlig rotation

• Jämn rörelse

• Höghastighetspositionering

Tillämpningar där mekanisk reduktion är oönskad

Ingen av arkitekturerna bör anses vara universellt överlägsen.

12. Vad sägs om ihåliga roterande bord?

Originalmaterialet belyser också en viktig tillämpning: ihåliga roterande plattformar.

Halvledarutrustning måste ofta dra:

• Kablar

• Pneumatiska rör

• Vakuumledningar

• Sensorkabeldragning

• Optiska komponenter

• genom centrum av en roterande axel.

En ihålig roterande arkitektur kan därför ge betydande mekaniska fördelar.

För tillämpningar där den roterande axeln också kräver:

• Hög reduktionsgrad

• Lågt motspel

• Högt vridmoment

• Kompakt integration

Ett harmoniskt roterande ställdon med ihålig struktur kan bli ett alternativ till ett konventionellt ihåligt roterande bord.

De viktigaste urvalsparametrarna bör inkludera:

• Håldiameter

• Utgående vridmoment

• Radiell belastning

• Axiell belastning

• Tillåtet moment

• Repeterbarhet

• Maximal hastighet

Detta är särskilt relevant för halvledarutrustning där kabeldragning och intern sensorintegration direkt kan påverka maskinens layout.

13. Vad bör halvledarutrustningsingenjörer jämföra?

Istället för att bara jämföra katalogspecifikationer bör ingenjörer bygga en utvärderingsmatris på systemnivå.

Den viktiga slutsatsen är:

Den korrekta lösningen bestäms av den erforderliga rörelseprofilen, inte enbart av den nominella noggrannhetsspecifikationen.

14. Hur termisk stabilitet förändrar urvalet

Detta är en del av ditt originalmaterial som jag tycker borde betonas mycket mer i HONPINE-artikeln.

I halvledarkapsling kan maskinen vara i drift kontinuerligt i många timmar.

Även om rotationsaxeln når sin målposition exakt vid uppstart, kan den termiska expansionen gradvis förändras:

• Lagerposition

• Mekaniska dimensioner

• Kodarreferens

• Motoriska egenskaper

• Sändningsbeteende

Därför bör ingenjörer utvärdera:

Initial noggrannhet + termisk drift + långsiktig repeterbarhet

snarare än enbart initial noggrannhet.

Detta är särskilt viktigt när utrustningen siktar på placeringsnoggrannhet på mikrometernivå.

Av denna anledning bör rotationsställdonet eller reducerventilen utvärderas tillsammans med:

• Mekanisk struktur

• Värmegenerering

• Motorval

• Kodarens plats

• Kontrollkompensation

• Maskinens termiska design

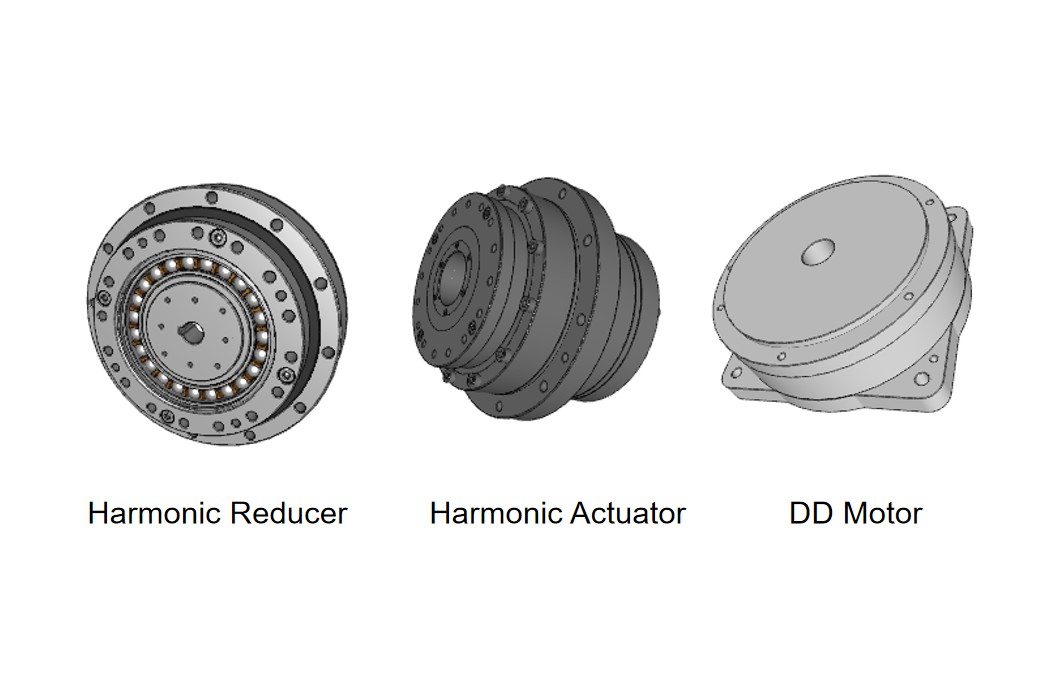

15. Hur man väljer mellan de tre lösningarna?

Ett praktiskt ingenjörsbeslut kan sammanfattas enligt följande.

Välj ett harmoniskt roterande ställdon när:

• Rotationsaxeln måste vara kompakt

• Högt utgående vridmoment krävs

• Lågt motspel är viktigt

• Hög reduktionsgrad är användbar

• Integrerad arkitektur kan förenkla maskinen

• Utrustningen har begränsat installationsutrymme

• Välj en harmonisk reducerare när:

• OEM-tillverkaren har redan en prioriterad servomotor

• Motorvalet måste förbli flexibelt

• Rotationsaxeln är mycket anpassad

Tillverkaren vill ha oberoende motor- och transmissionsdesign

Flera motorstorlekar måste stödjas

Välj en direktdriven momentmotor när:

• Hög dynamisk respons är avgörande

• Kontinuerlig rotation krävs

• Smidiga rörelser är viktiga

• Mekanisk reduktion bör elimineras

• Motorn kan ge det erforderliga utgående vridmomentet direkt

16. En bättre urvalsprincip för halvledarförpackningsutrustning

För halvledarutrustning bör urvalsprocessen följa denna sekvens:

Processkrav

↓

Noggrannhet och repeterbarhet

↓

Rörelseprofil

↓

Lasttröghet

↓

Nödvändigt vridmoment

↓

Löptid

↓

Termisk stabilitet

↓

Mekanisk arkitektur

↓

Val av motor/reducerare/ställdon

Detta är mer tillförlitligt än att börja med:

"Vilken reducerare har högst precision?"

Eftersom högsta precision på komponentnivå inte nödvändigtvis ger bästa prestanda på maskinnivå.

17. HONPINEs roll i precisionsrotationsrörelse

Det är här HONPINE naturligt kan komma in i artikeln utan att den förvandlas till en produktannons.

För halvledarkapslingsutrustning kan HONPINE erbjuda tre kompletterande roterande rörelsemetoder.

Harmonisk roterande ställdon

För kompakta integrerade rotationsaxlar som kräver:

precision + momenttäthet + lågt glapp + integration

Precisionsharmonisk reducerare

För OEM-tillverkare som kräver:

flexibel motormatchning + anpassad transmissionsarkitektur + precisionspositionering

Ramlös vridmomentmotor

För applikationer som kräver:

direktdrift + hög dynamisk respons + mjuk roterande rörelse

De tre lösningarna är inte avsedda att ersätta varandra.

De adresserar olika tekniska prioriteringar inom samma marknad för precisionsrörelser.

Slutsats

Utvecklingen av avancerad halvledarkapsling pressar utrustningstillverkare att förbättra inte bara placeringsnoggrannheten utan även UPH, inställningstid, termisk stabilitet och långsiktig repeterbarhet.

För roterande rörelsesystem bör valet mellan ett harmoniskt roterande ställdon, en harmonisk reducerare och en direktdriven momentmotor därför baseras på den kompletta rörelseprofilen snarare än en enda katalogspecifikation.

Ett harmoniskt roterande ställdon är särskilt lämpligt när hög momenttäthet, kompakthet, lågt glapp och systemintegration är viktiga.

En harmonisk reducerare ger större flexibilitet när OEM-tillverkare vill välja sin egen servomotor och designa ett anpassat transmissionssystem.

En direktdriven momentmotor är attraktiv när hög dynamisk respons, jämn rörelse och direkt lastkontroll är de primära kraven.

För utrustning för die bonding, waferjustering, precisionsindexering, rotationsinspektion, AOI och halvledarkapsling bör det slutliga valet baseras på:

lasttröghet + vridmoment + hastighet + acceleration + stabiliseringstid + repeterbarhet + styvhet + termisk stabilitet + installationsutrymme.

Målet är inte bara att välja komponenten med högsta nominella precision.

Målet är att bygga en roterande axel som kan bibehålla den erforderliga precisionen vid den erforderliga produktionshastigheten, kontinuerligt och tillförlitligt.
