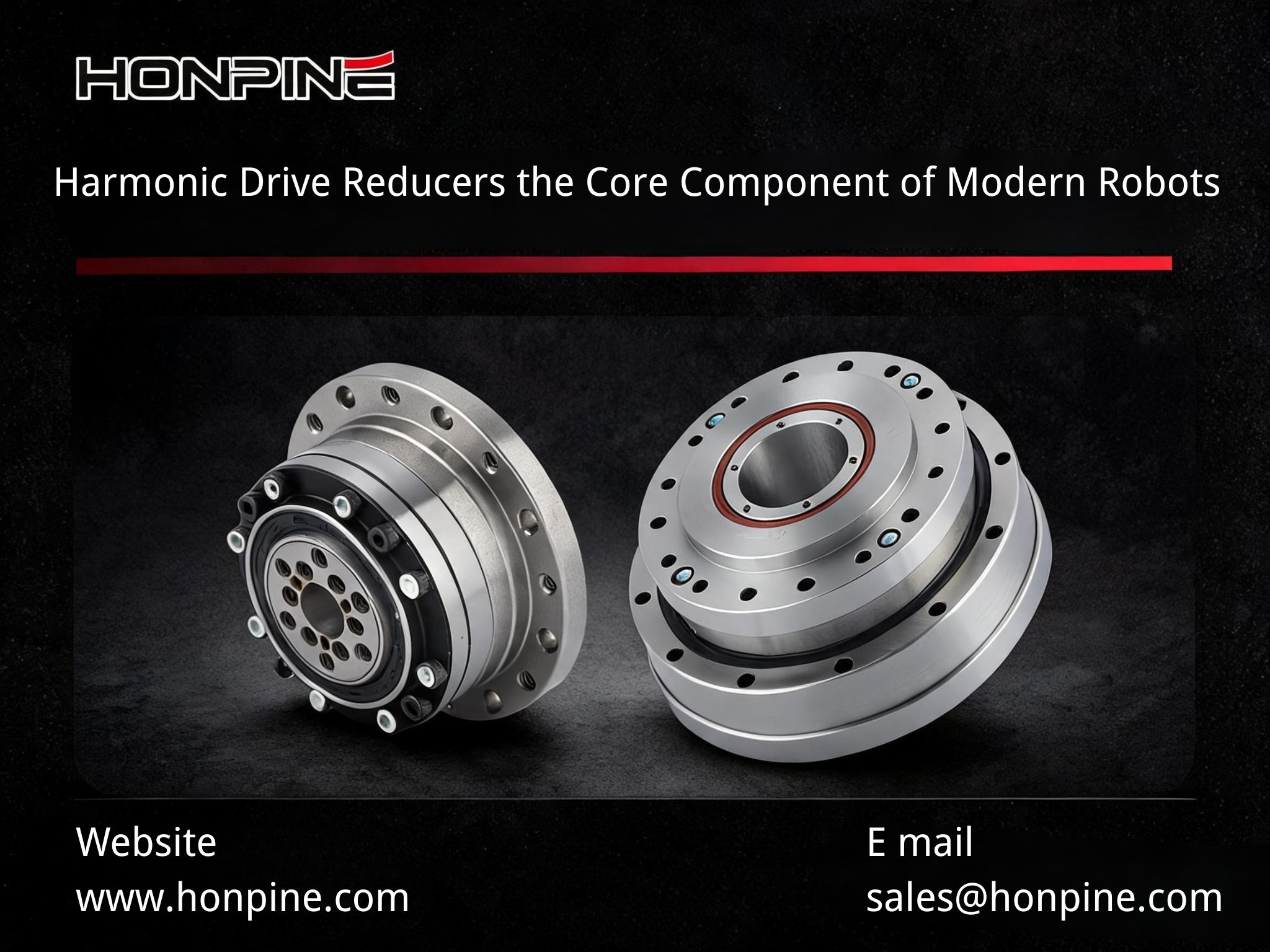

Varför är harmoniska växellådor kärnkomponenten i moderna robotar?

Som den centrala transmissionskomponenten inuti robotleder avgör utformningen, tillverkningskvaliteten och valet av enharmonisk växelreduceraredirekt en robots rörelseprecision, tillförlitlighet och livslängd. Oavsett om det gäller industrirobotar, kollaborativa robotar eller nästa generations humanoida robotar har harmoniska växlar blivit en av de mest kritiska möjliggörande teknikerna för högpresterande rörelsestyrning.

Den här artikeln förklarar varför harmoniska växelreducerare är oumbärliga i robotik, hur de fungerar, vilka viktiga konstruktionsparametrar ingenjörer bör känna till och hur man väljer rätt reducerare för olika robotapplikationer.

Varför är den harmoniska växelreduceraren robotens precisionsnav för kraftöverföring?

Den primära funktionen hos en harmonisk växelreducerare är att omvandla högvarvig rotation med lågt vridmoment från en servomotor till lågvarvig utgång med högt vridmoment, samtidigt som praktiskt taget noll glapp bibehålls inom ett extremt kompakt installationsutrymme.

Dess prestanda påverkar direkt flera viktiga robotegenskaper, inklusive:

• Repeterbar positioneringsnoggrannhet

• Ledens vridmomenttäthet

• Dynamiskt svar

• Rörelsens mjukhet

• Lastkapacitet

För avancerade robotsystem såsom humanoida robotar och kollaborativa robotar utgör prestandan hos den harmoniska växeln ofta den tekniska gränsen mellan premium- och konventionella robotplattformar.

Förstå uppbyggnaden av en harmonisk växelreducerare

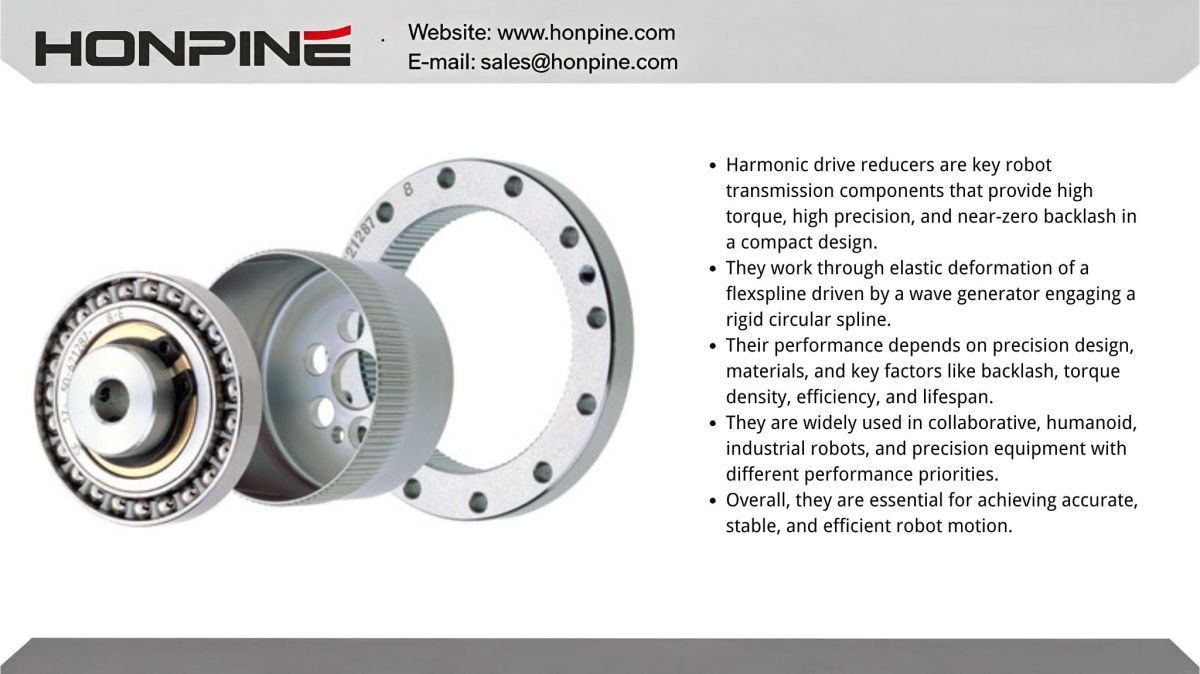

En harmonisk växelreducerare består av tre väsentliga komponenter:

• Våggenerator

• Flexspline

• Cirkel-spline

Konstruktionsprecisionen och tillverkningsnoggrannheten hos dessa komponenter avgör i hög grad transmissionsprestandan.

Våggenerator (ingångskomponent)

Våggeneratorn består av en elliptisk kam och ett flexibelt lager.

De mest kritiska konstruktionsaspekterna är:

• Noggrannhet i kamprofilen

• Flexibelt lagers utmattningslivslängd

Kamprofilen utformas vanligtvis med invändiga evolventkurvor eller mjuka bågövergångar, med ellipticitets-toleranser kontrollerade inom cirka ±0.002 mm. Större avvikelser kan orsaka ojämn belastning på flexsplinen och påskynda lokaliserat slitage.

Flexibla lager tillverkas vanligtvis av höghållfasta lagerstål såsom GCr15SiMn, vilket ger utmärkt slitstyrka och utmattningsprestanda.

Fett-smörjning föredras vanligtvis för tätade robotleder, och lagrets varvtalsklassning måste matcha servomotorns märkvarvtal för att förhindra överhettning under höghastighetsdrift.

Flexspline (kärnkomponent för kraftöverföring)

Flexsplinen är en tunnväggig elastisk kugge med en väggtjocklek som vanligtvis ligger mellan 0.3 mm och 1 mm.

Det är både den mest kritiska och den mest utmattningskänsliga komponenten i reduceraren.

Viktiga konstruktionsaspekter är bland annat:

• Optimering av tandprofilen

• Jämn väggtjocklek

• Materialval

• Utmattningsmotstånd

De flesta tillverkare använder modifierade invändiga evolventprofiler för att minska ingreppsstötar, minimera buller, öka tandkontaktområdet och förbättra vridmomentkapaciteten.

Väggtjocklekens tolerans hålls generellt inom ±0.005 mm. Större variationer kan öka glappet och minska positioneringsnoggrannheten.

Cirkel-spline (fast eller utgående komponent)

Cirkel-splinen är en styv invändig kugge som har exakt två tänder fler än flexsplinen.

Dess tillverkningsnoggrannhet är lika viktig.

Typiska tekniska krav inkluderar:

• Rundhetstolerans ≤0.003 mm

• Kumulativ delningsfel ≤±15 bågsekunder

Cirkel-splinen monteras normalt med en presspassning för att eliminera rörelse under drift.

Kuggingreppets spel kontrolleras noggrant mellan 0.001 mm och 0.003 mm.

För stort spel ökar glappet, medan för litet spel påskyndar slitage och ökar driftbullret.

Hur fungerar en harmonisk växelreducerare?

Funktionsprincipen bygger på kontrollerad elastisk deformation.

Processen följer fyra steg:

• Våggeneratorn roterar.

• Våggeneratorn deformeras elastiskt och formar flexsplinen till en elliptisk form.

• Tänderna ingriper längs huvudaxeln medan de frigörs längs minoraxeln.

• Eftersom cirkel-splinen har två tänder fler än flexsplinen, ger kontinuerlig rotation en stor varvtalsreduktion och vridmomentsmultiplikation.

Utväxlingsförhållandet är ungefär:

Utväxlingsförhållande = Antal tänder på flexsplinen ÷ 2

Den främsta tekniska utmaningen är att balansera två motstridiga krav:

• Tillräcklig elastisk deformation för exakt kuggingrepp

• Lång utmattningslivslängd under miljontals deformationscykler

Denna utmaning avgör i hög grad materialval, värmebehandling och optimering av tandprofilen.

Till exempel kan en humanoid robots armbåge som drivs av en servomotor som arbetar vid 3000 rpm kräva en utgående hastighet på 30–60 rpm, vilket motsvarar ett utväxlingsförhållande på cirka 50:1 till 100:1.

I sådana applikationer prioriterar ingenjörer vanligtvis harmoniska växlar som erbjuder:

• Hög vridmomenttäthet

• Glapp under en bågminut

• Lättviktskonstruktion

Viktiga parametrar som varje ingenjör bör förstå

Att välja den optimala harmoniska växeln kräver att flera prestandaparametrar balanseras snarare än att en enskild specifikation maximeras.

Glapp

Glapp är en av de viktigaste indikatorerna på transmissionsprecision.

Det representerar den vinklade rörelsen vid ingången medan utgången förblir fixerad.

Typiska rekommendationer inkluderar:

• ≤1 bågminut för humanoida robotar och precisionsmontering

• 1–3 bågminuter för industrirobotarmar

• 3 bågminuter för generell automation

Dynamiskt glapp förtjänar ännu större uppmärksamhet eftersom flexsplinens deformation förändras under rörelse.

Servostyrningsalgoritmer såsom PID-kompensering används ofta för att minimera dess påverkan på positioneringsnoggrannheten.

Vridmomenttäthet

Vridmomenttäthet beskriver det nominella utgående vridmoment som produceras per viktenhet eller volymenhet.

För humanoida robotar där installationsutrymmet är extremt begränsat siktar ingenjörer vanligtvis på:

• Vridmomenttäthet ≥20 N·m/kg

• Överbelastningsfaktor ≥1.5

Denna kombination balanserar lättviktsdesign med stöttålighet.

Livslängd

Livslängd definieras vanligtvis som kumulativa driftstimmar under märkbelastning.

Typiska tekniska mål inkluderar:

Industrirobotar:

• ≥10,000 timmar

Kollaborativa och humanoida robotar:

• ≥20,000 timmar

Driftlivslängden beror i hög grad på:

• Smörjkvalitet

• Rotationshastighet

• Belastningsvariation

• Driftstemperatur

Regelbunden smörjunderhåll förblir avgörande för många harmoniska växlar för att förhindra förtida slitage.

Transmissionsverkningsgrad

Typisk transmissionsverkningsgrad ligger mellan 75% och 85%.

Verkningsgraden påverkar direkt:

• Energiförbrukning

• Värmeutveckling

• Motors dimensionering

Humanoida robotar prioriterar vanligtvis verkningsgrader över 80% för att maximera batteritiden.

Industrirobotar som arbetar kontinuerligt kräver ofta ytterligare kylsystem för att förhindra nedbrytning av smörjmedel och termisk noggrannhetsdrift.

Val av harmoniska växelreducerare för olika robotapplikationer

Olika robotsystem prioriterar olika prestandaegenskaper.

Ingenjörer bör utvärdera fyra huvudfaktorer:

• Lasttyp

• Rörelsehastighet

• Positioneringsnoggrannhet

• Tillgängligt installationsutrymme

Kollaborativa robotar

Huvudkrav:

• Lättviktskonstruktion

• Låg ljudnivå

• Jämn backdrivbarhet

• Hög positioneringsnoggrannhet

• Kompakt ledstorlek

Typiska rekommendationer:

• Glapp ≤1 bågminut

• Vridmomenttäthet ≥20 N·m/kg

• Verkningsgrad ≥80%

• Buller under 60 dB

Axelleder kräver generellt högre vridmomenttäthet, medan handledsleder kräver maximal positioneringsprecision.

Humanoida robotar

Humanoida robotar ställer de mest krävande kraven i branschen.

Typiska prioriteringar inkluderar:

• Ultralätt design

• Extremt hög vridmomenttäthet

• Lång livslängd

• Utmärkt stöttålighet

• Låg energiförbrukning

Rekommenderade specifikationer:

• Statiskt glapp ≤1 bågminut

• Dynamiskt glapp ≤15 bågsekunder

• Vridmomenttäthet ≥22 N·m/kg

• Livslängd ≥20,000 timmar

• Överbelastningsfaktor ≥2.0

Vridmomentsensorer integreras ofta i lederna för att övervaka belastningen i realtid och skydda flexsplinen från överbelastningsskador.

Industrirobotar

Industrirobotar betonar hållbarhet och kontinuerlig drift.

Typiska krav inkluderar:

• Glapp mellan 1 och 3 bågminuter

• Vridmomenttäthet ≥18 N·m/kg

• Livslängd ≥10,000 timmar

• Verkningsgrad ≥75%

Stora axel- och basleder använder ofta RV-växlar, medan harmoniska växlar föredras för underarms- och handledsleder där precision och kompakt format är viktigare.

Halvledar- och precisionsutrustning

Dessa applikationer kräver högsta möjliga positioneringsnoggrannhet.

Typiska specifikationer inkluderar:

• Glapp ≤10 bågsekunder

• Verkningsgrad ≥80%

• Livslängd ≥50,000 timmar

• Ren smörjning lämplig för miljöer känsliga för föroreningar

Regelbunden kalibrering av glapp och transmissionsverkningsgrad rekommenderas ungefär var 1,000:e driftstimme.

Slutsats

I takt med att humanoida robotar går mot storskalig kommersiell användning kommer de tekniska kraven på harmoniska växelreducerare att fortsätta öka.

Framtida utveckling kommer att fokusera på tre huvudmål:

• Lättviktskonstruktion

• Högre positioneringsnoggrannhet

• Längre livslängd

Framsteg inom artificiell intelligens, nya material, precisions-tillverkning och smörjteknik kommer ytterligare att förbättra prestandan hos harmoniska växlar och möjliggöra nästa generations intelligenta robotsystem.
