Utgående vridmoment från en harmonisk växel fortsätter inte att öka obegränsat när utväxlingsförhållandet ökar

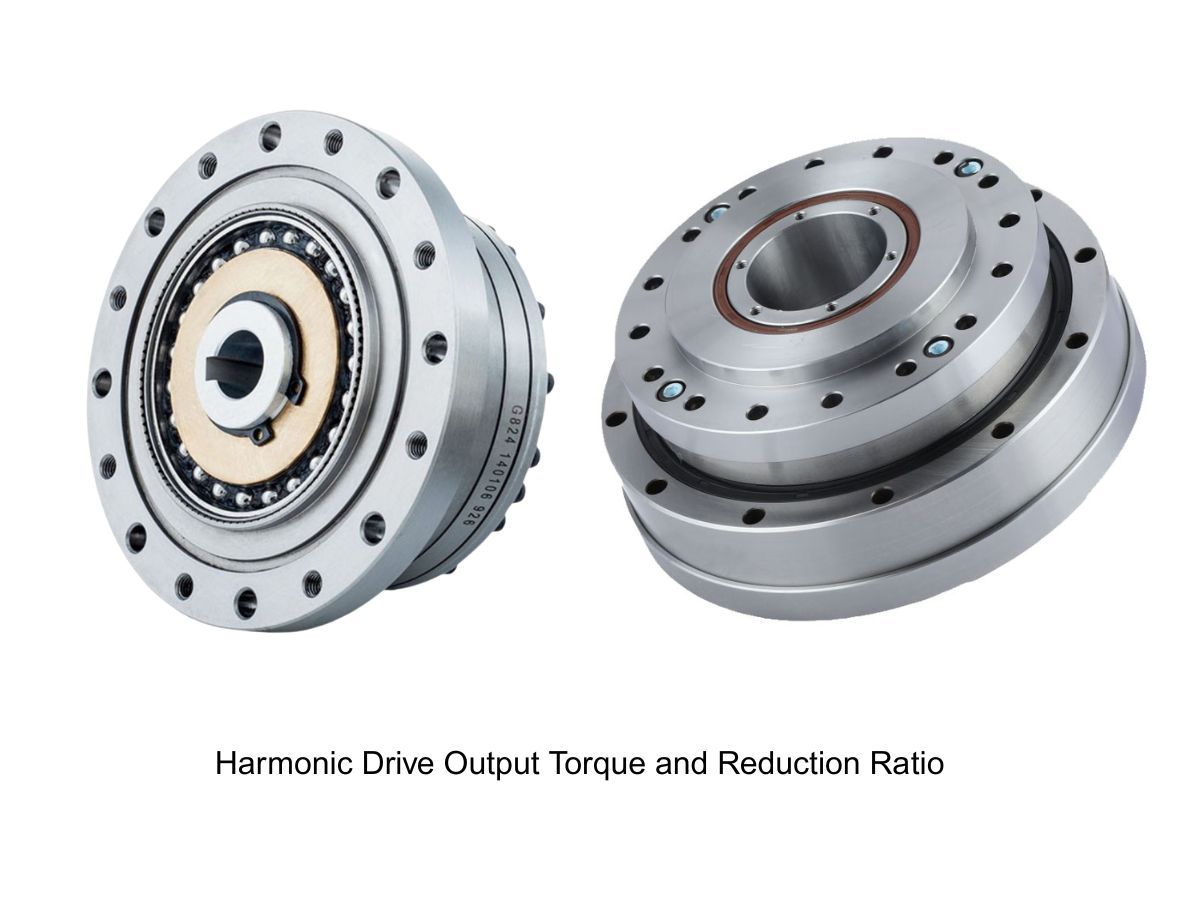

Harmoniska växlar, med sin kompakta struktur, låga glapp och höga styvhet, har blivit kärnkomponenter i avancerad utrustning såsom robotar och flyg- och rymdsystem. Många ingenjörer stöter dock på ett vanligt fenomen: när utväxlingsförhållandet ökar bortom en viss nivå (till exempel över 100), avtar ökningen av utgående vridmoment gradvis eller planar till och med ut—vilket tydligt motsäger det härledda antagandet att ”vridmomentet är proportionellt mot utväxlingsförhållandet.”

Jag hade inte ägnat denna fråga särskilt stor uppmärksamhet tidigare, men en nylig diskussion med en vän fick mig att undersöka den mer ingående. Efter att ha gått igenom relevant material sammanställde jag mina slutsatser i denna artikel, i hopp om att den kan hjälpa ingenjörer som kan känna sig förvirrade av detta ämne.

1. Ideal vs. verklighet: den ”teoretiska övre gränsen” för vridmomentsförstärkning

Vi vet att en reduktionsväxels utgående vridmoment följer formeln:

T_out = T_in × i × η

där T_in är ingående vridmoment, i är utväxlingsförhållandet och η är transmissionseffektiviteten. Enligt denna logik bör en ökning av utväxlingsförhållandet resultera i en proportionell ökning av utgående vridmoment—detta är den teoretiska grunden för ”hastighetsreduktion och vridmomentsförstärkning.”

Den verkliga prestandan hos harmoniska växlar bryter dock mot denna ideala förväntan. När utväxlingsförhållandet når en viss tröskel (vanligtvis över 100 eller 120), minskar ökningen av utgående vridmoment—särskilt nominellt utgående vridmoment och den maximalt tillåtna genomsnittliga belastningen—snabbt och går slutligen in i en ”mättnadszon.” Även om utväxlingsförhållandet fortsätter att öka, stiger vridmomentet inte längre nämnvärt.

Detta fenomen är inte en produktdefekt, utan ett oundvikligt resultat av de samverkande effekterna från materialegenskaper, strukturell design och transmissionsegenskaper.

2. Fördjupad analys: tre centrala orsaker till vridmomentsmättnad vid höga utväxlingsförhållanden

Stagnationen i vridmomentökningen hos harmoniska växlar är i grunden en process där teoretisk vridmomentsförstärkning gradvis motverkas av verkliga tekniska begränsningar. Dessa begränsningar kan sammanfattas i tre nyckelfaktorer, som var och en är nära kopplad till växelns struktur och transmissionsprinciper.

2.1 Material- och strukturella belastningsgränser: ”taket” för flexspline och kuggar

Den centrala transmissionsmekanismen i en harmonisk växel bygger på den periodiska elastiska deformationen hos flexsplinen. Flexsplinen utsätts kontinuerligt för växlande spänningar, och dess lastbärande förmåga begränsas strikt av materialets utmattningshållfasthet. Oavsett hur högt utväxlingsförhållandet blir förbättras inte materialegenskaperna och de geometriska dimensionerna hos flexsplinen i motsvarande grad—det finns en tydlig övre gräns för den spänning den kan tåla.

Samtidigt beror vridmomentöverföringen i grunden på kuggingrepp. Belastningskapaciteten bestäms av nyckelfaktorer såsom tandkontaktarea och tandrotsstyrka. En ökning av utväxlingsförhållandet förändrar inte dessa fysiska parametrar. När det teoretiska utgående vridmomentet närmar sig den strukturella belastningsgränsen stannar vridmomentökningen naturligt av. Detta är den mest grundläggande fysiska begränsningen.

2.2 Minskad transmissionseffektivitet: ”energiförlusten” bakom höga utväxlingsförhållanden

Transmissionseffektiviteten hos harmoniska växlar är inte konstant; den minskar när utväxlingsförhållandet ökar. Högre utväxlingsförhållanden innebär att fler kuggar är i ingrepp, vilket leder till ökade förluster från friktion på tandytor och deformation av flexsplinen. En betydande del av den tillförda effekten omvandlas till värme snarare än till användbar uteffekt.

Denna försämring av effektiviteten motverkar direkt den vridmomentsökning som förväntas från ett högre utväxlingsförhållande. Även om T_out teoretiskt bör öka med i, försvagar minskningen av η det faktiska utgående vridmomentet avsevärt, vilket i slutändan leder till trög vridmomentökning.

2.3 Icke-linjära effekter av elastisk deformation: ”dolda förluster” från minskad ingreppsnoggrannhet

Som en elastisk komponent uppvisar flexsplinen icke-linjär torsionsstyvhet. Under högt belastningsvridmoment uppstår märkbar elastisk deformation i flexsplinen och våggeneratorn. Denna deformation gör att kuggingreppet avviker från den ideala banan, vilket inte bara påverkar transmissionens jämnhet utan också genererar ytterligare förluster.

Under förhållanden med höga utväxlingsförhållanden förstärks dessa icke-linjära effekter. Ökad ingreppsavvikelse och energiförlust begränsar ytterligare det effektiva utgående vridmomentet, vilket gör vridmomentsmättnaden mer uttalad.

Ideala vs. faktiska transmissionsegenskaper

3. Teknisk betydelse: varför eftersträva höga utväxlingsförhållanden ändå?

Om höga utväxlingsförhållanden inte kontinuerligt kan öka vridmomentet, varför föredrar ingenjörer då fortfarande harmoniska växlar med höga förhållanden i robotar, precisionsverktygsmaskiner och liknande tillämpningar?

Det främsta skälet är att urvalslogiken skiftar från ”vridmomentsförstärkning” till ”prestandaförbättring.” Det verkliga värdet av höga utväxlingsförhållanden ligger i att förbättra transmissionsprecision och systemets övergripande prestanda.

3.1 Förbättrad rörelsekontrollnoggrannhet och positioneringsupplösning

Pulsantalet per varv hos en servomotor är fast. Ett högt utväxlingsförhållande förstorar effektivt vinkelupplösningen—efter reduktion motsvarar varje motorpuls en mycket mindre rotation hos utgående axel. Detta förbättrar positioneringsupplösningen avsevärt, vilket är ett grundläggande krav för högprecisionsstyrning.

3.2 Bättre lastanpassning och förbättrad dynamisk respons

Enligt formeln för reflekterad tröghet:

J_reflected = J_load / i²

minskar lasttrögheten som reflekteras till motoraxeln med kvadraten på utväxlingsförhållandet. Ett högt utväxlingsförhållande minskar den reflekterade trögheten kraftigt, vilket gör det lättare att anpassa motorn till lasten. Detta ger snabbare respons, förbättrad stabilitet samt minskade vibrationer och fel.

3.3 Kompakt struktur och transmission med lågt glapp

En av de viktigaste fördelarna med harmoniska växlar är deras förmåga att uppnå höga utväxlingsförhållanden i ett enda steg, vilket eliminerar behovet av flerstegskuggväxlar. Detta förenklar transmissionsstrukturen, minskar storleken och passar kompakta installationsutrymmen såsom robotleder.

Dessutom har harmoniska växlar ingrepp med flera kuggar—upp till 30% av det totala antalet kuggar kan vara i ingrepp samtidigt—vilket möjliggör transmission med nära noll glapp och avsevärt förbättrar repeterbarheten, ett kritiskt prestandamått för avancerad utrustning.

4. Praktiska tips för val: undvik fallgropar med höga utväxlingsförhållanden

Baserat på dessa egenskaper bör ingenjörer överge antagandet att ”högre utväxlingsförhållande är lika med högre vridmoment” och i stället fokusera på verkliga applikationsbehov. Tre nyckelpunkter förtjänar särskild uppmärksamhet:

4.1 Prioritera nominellt utgående vridmoment

I stället för att förlita sig alltför mycket på teoretiska beräkningar bör ingenjörer i första hand hänvisa till tillverkarens datablad och fokusera på nominellt utgående vridmoment och toppvridmoment. Dessa värden tar redan hänsyn till material styrka, effektivitetsförlust och andra verkliga faktorer, vilket gör dem betydligt mer representativa för faktiska driftförhållanden.

4.2 Anpassa utväxlingsförhållandet till applikationens prioriteringar

Om högt vridmoment är huvudkravet är det mer effektivt att välja en större eller mer högkapacitetsmodell än att bara öka utväxlingsförhållandet. Om hög precision och upplösning är huvudmålen kan i stället en modell med högt utväxlingsförhållande väljas för att fullt ut utnyttja dess noggrannhetsfördelar.

4.3 Var uppmärksam på detaljer vid installation och underhåll

Korrekt smörjning och effektiv värmeavledning hjälper till att minska effektivitetsförlust och materialutmattning, vilket förlänger livslängden. Noggrann uppriktning under installationen minskar deformation av flexsplinen och ingreppsavvikelser, vilket undviker onödiga förluster. Dessa detaljer har en direkt inverkan på verklig prestanda och vridmomentstabilitet.

Att vridmomentet inte ökar nämnvärt vid höga utväxlingsförhållanden i harmoniska växlar är resultatet av samverkande effekter från materialets belastningsgränser, minskad transmissionseffektivitet och elastisk deformation—inte en brist i själva transmissionsprincipen. Det verkliga värdet av harmoniska växlar har sedan länge gått bortom enkel ”vridmomentsförstärkning” och skiftat mot precisionförbättring, lastanpassning och strukturoptimering, vilket gör dem till en kärnmöjliggörare för exakt styrning i utrustning med hög noggrannhet.
