Topp 7 tillverkare av harmoniska växellådsreducerare

1. Harmonic Drive Systems Inc.

Webbplats: https://www.harmonicdrive.net/

Företaget specialiserar sig på strain wave-växelteknik och precisionsmekatroniska ställdon, med global FoU och tillverkningsverksamhet i Japan, Tyskland och USA. Dess lösningar används inom branscher som industrirobotar, kollaborativa/medicinska robotar, halvledarutrustning och precisionsmaskiner.

Inom området reduktionsväxlar erbjuder företaget huvudsakligen harmonic drive-reduktionsväxlar och integrerade robotleder, inklusive:

• CSF / CSG-serien (allmänt bruk)

• CSD / CPL-serien (tunn och lätt)

• SHF / SHG-serien (högt vridmoment och hög styvhet)

• FHA-C / CHA-serien (integrerade leder som kombinerar motor, encoder och reduktionsväxel)

Dessa produkter kännetecknas av nära nog noll glapp, extremt höga reduktionsförhållanden och vridmomentsdensitet, kompakt storlek, låg tröghet, utmärkt repeterbar positionsnoggrannhet och konsekvent lång livslängd. Produktsortimentet täcker små till stora vridmomentssegment (ytterdiameter cirka 14–200 mm, nominellt vridmoment från tiotals till över tusen N·m). Alternativen omfattar hålaxlar, livsmedelsgodkänd smörjning samt versioner för renrum/vakuum.

Företaget förbättrar kontinuerligt tekniken inom flexspline-material och formningsprocesser, optimering av kuggtänder, wave generator-konstruktion, lågfriktionslager och smörjsystem med lång livslängd, vilket ytterligare förbättrar precisionsbibehållande och slagtålighet.

Det har en extremt hög marknadspenetration inom kollaborativa robotar och lätta sexaxliga industrirobotar, med stora kunder som Universal Robots, Yaskawa, FANUC och ABB. Dess produkter används också i stor utsträckning inom medicinsk utrustning och halvledarutrustning, och företaget har länge haft en ledande position på den globala marknaden för avancerade harmonic drive-system.

2. Leader Harmonious Drive Systems Co., Ltd

Webbplats: https://www.leaderdrive.com/

Företaget fokuserar på harmoniska reduktionsväxlar, precisionskomponenter och mekatroniska produkter för kollaborativa robotar, servicerobotar och lätta sexaxliga industrirobotar.

Leaderdrive har byggt upp en diversifierad och specialiserad produktportfölj, inklusive:

• N-serien (hög torsionsstyvhet)

• Y-serien (tredje ordningens harmonisk teknik)

• E-serien (låga vibrationer)

• LCS / G-serien (kopptypkonstruktion)

• LHD-serien (ultratunn hålkonstruktion)

  Dessa produkter erbjuder hög precision, kompakt och lätt design, hög lastkapacitet, lågt buller och hög tillförlitlighet, vilket säkerställer stabil drift inom ett brett spektrum av tillämpningar.

Leaderdrives komponenter har använts i Unitree-robotar som visades upp på Kinas vårfestgala. Än viktigare är att företaget framgångsrikt har brutit internationella monopol och tagit sig in i leveranskedjorna hos Tesla, UBTECH och Figure AI.

På Kinas marknad för harmoniska reduktionsväxlar har företaget en marknadsandel på 26%, vilket gör det till ett riktmärkesföretag i branschen.

Produktionskapaciteten nådde 206,000 harmoniska reduktionsväxlar under 2023, och företaget planerar att utöka kapaciteten till 1.59 miljoner enheter till 2027.

3. Zhejiang Laifual Drive Co., Ltd

Webbplats: https://www.laifualdrive.com/

Företaget grundades 2011 och har huvudkontor i Hangzhou, Zhejiang-provinsen. Det är ett högteknologiskt företag som integrerar FoU, design, tillverkning och försäljning. Det utvecklar och producerar självständigt harmoniska reduktionsväxlar, vridmomentmotorer, encoders och drivsystem, och har bildat tre huvudsakliga affärssegment: harmoniska reduktionsväxlar, robotledsmoduler och precisionskomponenter.

Dess harmoniska reduktionsväxlar används i stor utsträckning inom industrirobotar, servicerobotar, CNC-maskinverktyg, flyg- och rymdteknik, medicinsk utrustning, utrustning för halvledartillverkning och ny energiutrustning.

Laifual har uppnått full modelltäcksning från storlek 8 till 40, inklusive vanliga strukturer såsom:

Kopptyp-reduktionsväxlar (t.ex. LSS-serien)

Hattformade strukturer

Företaget erbjuder också specialiserade varianter:

• Modeller med högt vridmoment (LSG-serien)

• Lättviktsmodeller (LSN-serien)

• Ultratunna modeller (LSD-serien)

Tekniskt sett har företaget uppnått fullständig intern tillverkningsprocess och besitter förmågan att utveckla kundanpassade lager och konstruktionskomponenter.

Produktprestandan har förbättrats avsevärt:

Vridmomentkapaciteten ökade med cirka 30% jämfört med baslinjemodeller

Lättviktsversioner minskar vikten med cirka 24%

Ultratunna versioner minskar tjockleken med cirka 28%

Dess produkter används i stor utsträckning av välkända företag som Estun Robotics, SIASUN Robot & Automation och GSK CNC Equipment.

4. Ningbo Zhongda Leader Intelligent Transmission Co., Ltd.

Webbplats: https://www.zd-motor.com/

Företaget grundades 1998 och är ett högteknologiskt företag som integrerar FoU, tillverkning, försäljning och service av motordrifter, mikromotorer, precisionsreduktionsväxlar, robotstrukturer och integrerade intelligenta ställdon.

Huvudprodukterna omfattar:

• Borstlösa DC-växelmotorer

• Precisionsplanetväxlar

• Trummotorer

• RV-reduktionsväxlar

• Harmoniska reduktionsväxlar

• Servodrifter

• Permanentmagnetiska DC-växelmotorer

Produktion och försäljning av harmoniska reduktionsväxlar

Leveranserna översteg 10,000 enheter under 2022

Under 2023 översteg de högsta månatliga leveranserna 2,000 enheter

Användningsområden och kunder

Slutkunder inkluderar GSK CNC, Topstar, SIASUN Robot & Automation och Borunte Robotics.

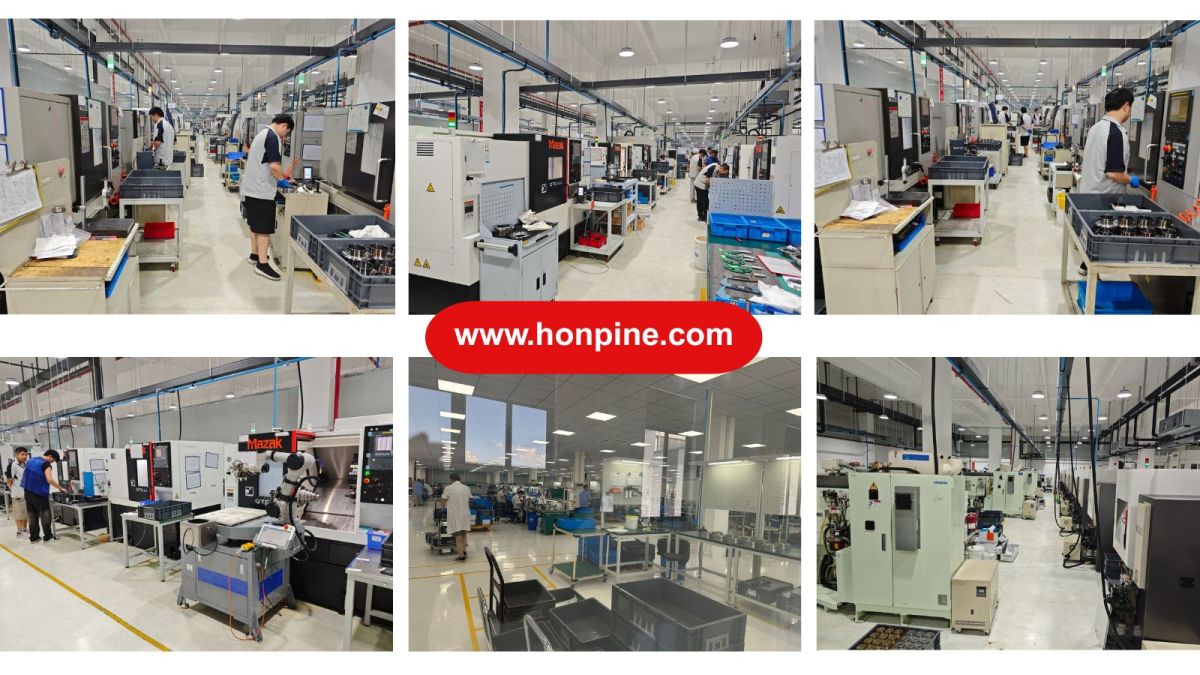

5. Suzhou Honpine Precision Industry Co., Ltd.

Webbplats: https://www.honpine.com/

HONPINE började FoU och produktion avharmoniska reduktionsväxlarunder 2018. Även om företaget gick in i branschen senare än vissa etablerade tillverkare, har det utnyttjat tidigare branscherfarenhet för att utveckla fler kuggtandsprofiler och avancerade konstruktioner.

Företaget lägger stor vikt vid FoU-investeringar och storskalig tillverkningskapacitet, samtidigt som det också var tidigt ute med utveckling inom:

Harmoniska DC-robotledsmotorer

Harmoniska AC-roterande ställdon

För närvarande har HONPINEs robotledsmoduler testats och använts av mer än 100 företag i Kina, och fått starkt marknadserkännande.

Sedan 2023 har HONPINE aktivt expanderat till internationella marknader, med produkter som testats och använts i över 50 länder, inklusive USA, Danmark, Frankrike, Spanien, Vietnam, Kanada, Ryssland och Sydafrika.

6. Nidec Corporation

Webbplats: https://www.nidec.com/en/

Nidec-Shimpo började FoU och produktion av reduktionsväxlar redan 2007, vilket gör det till ett av de tidigare företagen som ägnade sig åt tillverkning och försäljning av reduktionsväxlar.

Mångårig branscherfarenhet och kontinuerlig teknisk förfining har gjort det möjligt för företaget att producera produkter med starka kostnadsprestandafördelar.

I oktober 2024 inledde Nidec officiellt massproduktion av harmoniska reduktionsväxlar vid sin fabrik i Pinghu, Zhejiang-provinsen, Kina, främst för robotledsapplikationer.

Till sommaren 2025 förväntas fabriken nå en månatlig produktionskapacitet på 20,000 enheter. Denna expansion syftar till att möta den snabbt växande efterfrågan på Kinas robotmarknad samtidigt som kostnaderna minskas genom lokaliserad produktion.

7. Sichuan Tlibot Co., Ltd.

Webbplats: https://www.tlibot.com/

Företaget grundades i juli 2012 och utvecklades från Sichuan Fude Robot Co., Ltd. Det inkuberades av ett startupteam lett av Hu Tianlian. Företaget fokuserar på FoU, tillverkning och försäljning av humanoida robotar, kollaborativa robotar och harmoniska reduktionsväxlar, samtidigt som det också tillhandahåller robottekniska tjänster och branschlösningar.

Reduktionsväxelprodukter

Företagets harmoniska reduktionsväxlar täcker hela storleksintervallet från 3 till 100 och stöder kundanpassade lösningar. Genom optimerad design har företaget avsevärt förbättrat ledernas vridmomentsdensitet.

Viktiga prestandaspecifikationer inkluderar:

• Ledvinkelhastighet upp till 900°/s

• Maximalt ledvridmoment upp till 450 Nm

• Momentant toppvridmoment upp till 562 Nm

• Maximal kombinerad vridmomentsutgång per ben som når 1162 Nm

Företaget har också övervunnit två stora tekniska utmaningar inom harmonic drive-system:

Flexspline-brott – löst genom användning av speciella material av militär kvalitet och värmebehandlingsprocesser, vilket avsevärt förbättrar utmattningslivslängden.

Slitage på flexibla lager – hanterat genom en egenutvecklad beläggningsprocess för låg temperatur, som bildar en förstärkt beläggning på nanonivå som minskar lagerslitage, buller, vibrationer och resonans.

Marknadsprestanda

Under 2024 nådde leveranserna av företagets harmoniska reduktionsväxlar 55,723 enheter, vilket stod för 91.22% av de totala intäkterna, med en sammansatt tillväxttakt på 29%. Företaget rankas bland de fem främsta på Kinas marknad för harmoniska reduktionsväxlar och bland de tre främsta inhemska varumärkena.
