Harmonic Drive-växellåda – Fullständig introduktion och analys
Harmonic Drive-växellådan, även känd som en Strain Wave-växellåda, är oersättlig i tillämpningar som kräver hög precision, kompakt storlek och låg belastning.Den används i stor utsträckning i kollaborativa robotar, servosystem, precisionspositionering och skanningsutrustning, flyg- och rymdteknik, försvar och andra högprecisionssystem.Tack vare noll glapp, hög utväxling, lättviktskonstruktion, hög positioneringsnoggrannhet och utmärkt repeterbarhet har harmonic drive blivit en oumbärlig precisionslösning för kraftöverföring inom många avancerade områden.
Grundläggande struktur för en Harmonic Drive-växellåda

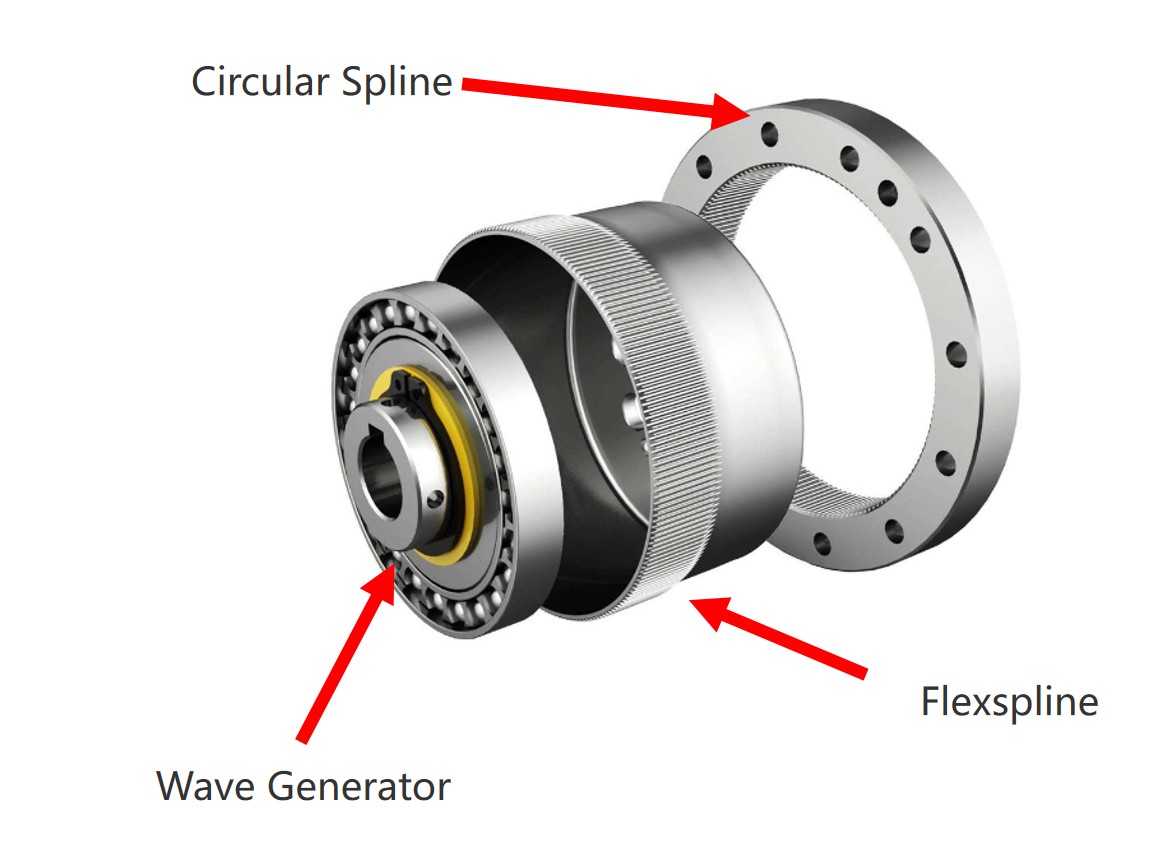

En harmonic drive-mekanism består huvudsakligen av tre kärnkomponenter: Wave Generator, Flexspline och Circular Spline.
Wave Generator
Wave Generatorn består av ett flexibelt lager och en elliptisk kam och är vanligtvis monterad på växellådans ingångssida.
Lagrets innerring är fäst vid kammen, medan ytterringen deformeras elastiskt till en elliptisk form genom de rullande elementen.
Flexspline
En tunnväggig, flexibel koppformad komponent med utvändiga tänder. Den är vanligtvis monterad på växellådans utgångssida.
Circular Spline
En styv ring med invändiga tänder, som vanligtvis har två fler tänder än flexsplinen och är fäst vid huset.
Funktionsprincip för Harmonic Drive
I en standardkonfiguration för harmonic drive fungerar wave generatorn som ingång, circular spline är fast och flexsplinen fungerar som utgång.När wave generatorn förs in i flexsplinen deformeras flexsplinen till en elliptisk form.Vid ellipsens storaxel är tänderna på flexsplinen och circular spline helt i ingrepp;vid lillaxeln är tänderna helt ur ingrepp.Mellan dessa två axlar är tänderna antingen på väg i ingrepp eller ur ingrepp.
När wave generatorn roterar kontinuerligt genomgår flexsplinen en cyklisk deformation, vilket gör att dess tänder gradvis går i och ur ingrepp med circular splinens tänder.Detta resulterar i en relativ rörelse mellan wave generatorn och flexsplinen, och därmed uppnås rörelseöverföring och hastighetsreduktion genom den så kallade strain wave-effekten.
För en detaljerad förklaring av harmonic drive-principen, se följande artikel på HONPINEs officiella webbplats:
Egenskaper hos Harmonic Drive-växellådan
Hög precision
Flera tänder är i ingrepp samtidigt på två symmetriska positioner (180° isär), vilket utjämnar delningsfel och säkerställer exceptionellt hög positionerings- och rotationsnoggrannhet.
Stor utväxling
En enstegs harmonic drive kan uppnå utväxlingar på i = 30–500 med en enkel struktur som endast består av tre koaxiella komponenter.
Hög lastkapacitet
Tandingreppet är ytkontakt, och flera tänder är i ingrepp samtidigt, vilket ger låg enhetsspänning och hög vridmomentskapacitet.
Kompakt och lätt
Jämfört med konventionella kugghjulsmekanismer erbjuder harmonic drives en betydande minskning av storlek och vikt, vilket möjliggör miniatyrisering och lättviktskonstruktioner.
Hög transmissionseffektivitet och lång livslängd
Jämn drift med lågt ljud och minimala vibrationer
Klassificering av HONPINE Harmonic Drive-växellådor

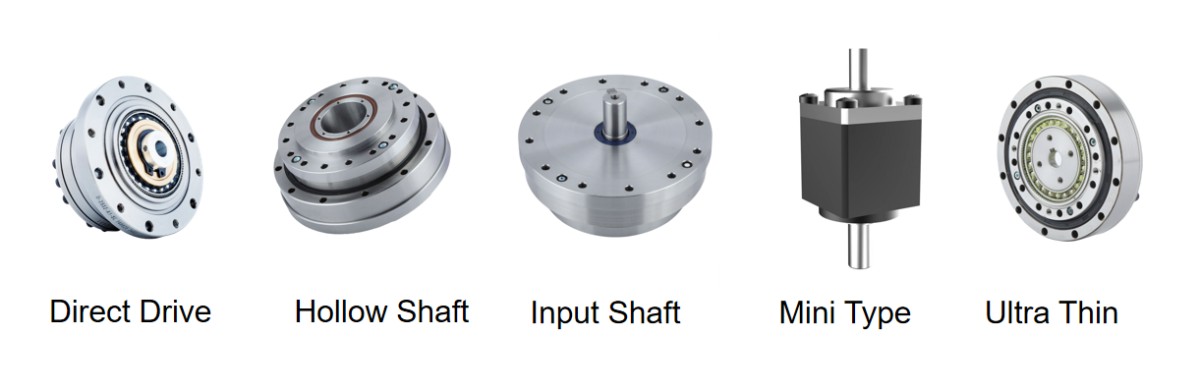

HONPINE harmonic drives delas huvudsakligen in i fem serier
Direktdriven Harmonic Drive
Hollow Type Harmonic Drive
Input Shaft Harmonic Drive
Ultra-tunn Harmonic Drive
Mini Harmonic Drive
Varje typ är optimerad för olika installationskonfigurationer, transmissionsgränssnitt, rumsliga orienteringar, viktkrav och funktionskrav—vilket säkerställer den mest lämpliga lösningen för varje tillämpning.
Om du tidigare har använt andra varumärken som Harmonic Drive AG, LeaderDrive eller Nabtesco kan du dela din modellinformation med oss för direkt ersättning.
HONPINEs tekniska team kommer att erbjuda individuell support för val och kundanpassning.
Specifikationer för HONPINE Harmonic Drive-växellåda：
Utväxlingsintervall: 30 – 160
Märkvridmomentsintervall: 0.06 – 385 N·m
Dessa specifikationer täcker majoriteten av industriella tillämpningar, och kundanpassade konstruktioner är tillgängliga för särskilda krav.
Kontakta HONPINE för mer information om våra Harmonic Drive-växellådslösningar och upptäck hur vi kan stödja dina behov av precisionsöverföring.
