EtherCAT vs. CAN för harmoniska drivmotorer: En teknisk jämförelse

Vid driften av robotiska harmonic drive-motorer, fungerar kommunikationsprotokollet som en kritisk länk som säkerställer stabilt samarbete mellan centrala hårdvarukomponenter. EtherCAT och CAN är de två vanligaste valen, med betydande skillnader i prestanda som direkt påverkar styrprecisionen och svarseffektiviteten hos harmonic drive-motorer.

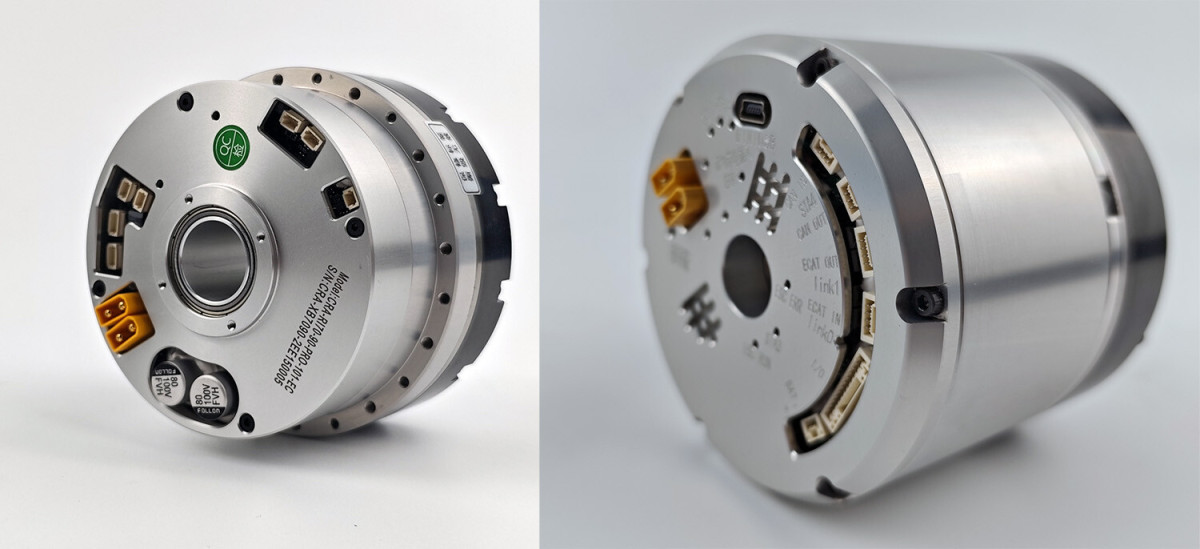

Harmonic Drive-motor med CAN-protokoll

När det gäller kommunikationshastighet är CAN-protokollets maximala hastighet 1 Mbps. Denna hastighet uppfyller grundläggande krav i små till medelstora tillämpningar men visar prestandaflaskhalsar vid hantering av koordinerad styrning av flera motorer. Till exempel, i en tillämpning med 10 motorer, arbetar CAN-kommunikationscykeln vanligtvis kring 500 Hz. På grund av faktorer som komplexiteten i kommunikationsinnehållet och enhetligheten i paketöverföringen kan denna cykel dock inte garanteras vara stabil och kan variera, vilket därmed påverkar rörelsesynkroniseringen hos harmonic drive-motorer.

Dessutom använder CAN-protokollet en "Carrier Sense Multiple Access with Collision Detection" (CSMA/CD)-mekanism. När antalet enheter på bussen ökar, stiger sannolikheten för kollisioner vid dataöverföring. Detta förlänger inte bara kommunikationscykeln utan kan också leda till dataförlust, vilket medför vissa driftsrisker för harmonic drive-motorer som kräver exakt styrning. När det gäller kabeldragning och kostnad stöder CAN en busstopologi som förenklar kabeldragningen, men dess överföringsavstånd är begränsat vid höga hastigheter (vanligtvis inte över 40 meter). Om täckning av ett stort robotsystem kräver ytterligare repeaterenheter kan den totala kostnaden tvärtom öka.

Harmonic Drive-motor med EtherCAT-protokoll

I kontrast visar EtherCAT-protokollet starkare prestandafördelar. Dess fasta kommunikationshastighet på 100 Mbps är 100 gånger snabbare än CAN, vilket ger en solid grund för höghastighetsdataöverföring. När det gäller kommunikationscykler stöder EtherCAT upp till 4 kHz i CSP/CSV/CST-lägen, vilket vida överstiger CAN:s 500 Hz och möjliggör snabbare kommandosvar för harmonic drive-motorer. Än mer anmärkningsvärt är att EtherCAT använder synkroniseringstekniken "Distributed Clock", vilket säkerställer att tidsavvikelser mellan alla slav-enheter (motordrivmoduler) hålls på mikrosekundnivå genom exakt klockkalibrering. Även i tester med över 40 anslutna motorer upprätthåller det stabilt en kommunikationscykel på 4 kHz och löser därmed perfekt synkroniseringsproblem vid koordinering av flera motorer.

När det gäller realtidsprestanda förlitar sig EtherCAT inte på traditionell "store-and-forward"-överföring av datapaket utan använder "processing-on-the-fly"-teknik för att slutföra datainteraktion direkt under överföringen av dataramar, vilket avsevärt minskar fördröjningen. Även om antalet enheter på bussen ökar påverkas överföringseffektiviteten inte märkbart. För kabeldragning stöder EtherCAT olika topologier såsom stjärna och buss, med överföringsavstånd upp till 100 meter utan repeaters. Denna anpassningsförmåga till stora robotsystem minskar behovet av ytterligare utrustning och ger bättre långsiktiga kostnadsfördelar. Dessutom har EtherCAT starkare störningsimmunitet. Genom differentiell signalöverföring motstår det effektivt elektromagnetiska störningar i industriella miljöer och säkerställer stabil drift av harmonic drive-motorer under komplexa arbetsförhållanden. Detta är avgörande för högprecisionsrobotar såsom kollaborativa robotar och monteringsrobotar.

Inom området för avancerad robotik har harmonic drive-motorer med EtherCAT blivit det absolut dominerande valet tack vare deras utmärkta realtidsprestanda och höga bandbredd. De löser effektivt utmaningarna med höghastighetsrealtidskommunikation, exakt kraftöverföring och noggrann vridmomentsutgång. CAN-bussen används oftare i tillämpningar med lägre prestandakrav eller som ett assisterande kommunikationsnätverk.
